Tipos de arrastre aerodinámico

¿Qué es el arrastre aerodinámico?

El arrastre aerodinámico es la fuerza que actúa en sentido contrario al movimiento de un objeto que se desplaza a través del aire. Siempre se alinea de forma paralela a la dirección del flujo, lo que significa que no importa hacia dónde se mueva el cuerpo: el arrastre siempre empuja en la dirección opuesta, reduciendo la velocidad y exigiendo más energía para mantenerla.

Esta fuerza no es un accidente de la física, sino el resultado de dos interacciones fundamentales entre el aire y la superficie del cuerpo: la diferencia de presiones que se genera alrededor de su geometría y la fricción del fluido contra su superficie. Ambas interacciones, por separado o combinadas, dan origen a los distintos tipos de arrastre que se estudian en ingeniería aerodinámica.

Para cuantificar esta fuerza, la aerodinámica utiliza el coeficiente de arrastre (C_d), un número adimensional que depende de la forma del objeto, la rugosidad de su superficie y las condiciones del flujo de aire. Este coeficiente cuantifica el arrastre o resistencia de un objeto en un medio fluido, y es el parámetro central que los ingenieros buscan reducir en cualquier diseño aerodinámico.

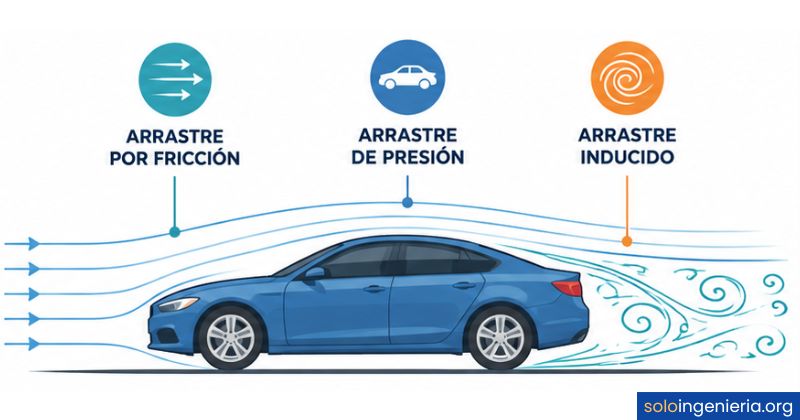

¿Cuáles son los tipos de arrastre aerodinámico?

La clasificación del arrastre aerodinámico no responde a una simple convención académica: cada tipo tiene un origen físico distinto, afecta al diseño de formas diferentes y se reduce con estrategias específicas. Conocer sus diferencias es indispensable para analizar por qué un cuerpo se comporta como lo hace dentro de un flujo de aire. A continuación se describen los principales tipos reconocidos en ingeniería aeronáutica y de fluidos.

Arrastre de presión o de forma

El arrastre de presión, también llamado arrastre de forma, surge de la diferencia de presiones que se genera entre la zona frontal y la zona trasera de un cuerpo que se desplaza en el aire. La contribución más importante es la que surge debido a la diferencia de presión entre la parte frontal (sobrepresión) y la parte posterior (depresión) del objeto, lo que genera una fuerza que va de la zona de mayor a la de menor presión y se opone al avance.

Este tipo de arrastre depende directamente de la geometría del cuerpo. El tamaño general y la forma del cuerpo son los factores más importantes en el arrastre de forma; en general, los cuerpos con una sección transversal más grande tendrán una resistencia mayor que los más delgados. Por eso los ingenieros buscan perfiles fusiformes que permitan al aire rodear el cuerpo sin separarse bruscamente.

Arrastre por fricción de piel

El arrastre por fricción de piel se origina en el contacto directo entre el aire y la superficie del cuerpo. Es un efecto entre las moléculas del aire y las de la superficie sólida: una superficie muy suave produce menos arrastre por este efecto que una rugosa. Cuanto mayor sea el área expuesta al flujo y más rugosa la superficie, mayor será esta componente del arrastre total.

El fenómeno se explica a través de la capa límite, una delgada región del fluido que se forma junto a la superficie del cuerpo y donde la velocidad del aire pasa de cero (en contacto directo con la pared) hasta alcanzar la velocidad del flujo libre. A lo largo de la superficie se genera una capa de borde formada por moléculas de baja energía cinética, y la magnitud de la fricción de piel depende de las características de esta capa.

Arrastre inducido

El arrastre inducido es quizá el más contraintuitivo de todos, porque no existe a pesar del movimiento, sino precisamente a causa de la sustentación. Es generado como subproducto de la sustentación: ocurre cuando el aire a alta presión bajo el ala se arremolina alrededor de las puntas. Esos vórtices de punta de ala son la firma visible de este tipo de arrastre.

En los aviones, los vórtices de las puntas de las alas crean flujos arremolinados que perturban la distribución del flujo de aire alrededor de la envergadura. Esto reduce la capacidad del ala para generar sustentación, lo que requiere un mayor ángulo de ataque para lograr la misma sustentación, aumentando así el componente de resistencia. Una consecuencia directa de esto es que la resistencia inducida varía, en vuelo, de forma inversamente proporcional al cuadrado de la velocidad: a mayor velocidad, menor arrastre inducido.

Arrastre parásito

El arrastre parásito agrupa todas las formas de resistencia que no tienen relación con la generación de sustentación. La resistencia parásita es todo tipo de resistencia que no se deba a la producción de sustentación. Es una combinación de arrastre de forma y arrastre de fricción de piel: el arrastre de forma depende de la geometría del objeto y se calcula multiplicando la presión local por la superficie del objeto, mientras que el arrastre por fricción de la piel surge de la interacción directa entre el fluido y la superficie del objeto.

Dentro del arrastre parásito también se incluyen elementos como antenas, soportes, trenes de aterrizaje o cualquier componente estructural que no contribuya a la sustentación, pero sí interrumpa el flujo de aire. Cuanto más aerodinámico es el diseño global de la aeronave, menor será su arrastre parásito total, lo que se traduce directamente en menor consumo de combustible y mayor autonomía de vuelo.

Arrastre de interferencia

El arrastre de interferencia ocurre cuando dos estructuras adyacentes de una aeronave, como el ala y el fuselaje, generan flujos de aire que se encuentran y perturban mutuamente. Es la resistencia resultante del encuentro e interferencia de dos flujos de aire de velocidades diferentes. Esta colisión de flujos crea zonas turbulentas que aumentan la resistencia total más allá de la suma individual de cada componente por separado.

Las uniones entre superficies son los puntos críticos donde se origina este tipo de arrastre. Para controlarlo, los ingenieros recurren a los llamados filetes aerodinámicos (fairings), piezas de transición que suavizan la unión entre componentes y reducen la formación de turbulencias en esas zonas. Las interferencias se vuelven muy importantes a altas velocidades, por lo que su gestión es prioritaria en diseños de alta performance.

Arrastre de onda

El arrastre de onda es un fenómeno exclusivo del vuelo a altas velocidades, próximas o superiores a la velocidad del sonido. Cuando un objeto se acerca al régimen transónico o supersónico, el aire no puede apartarse con la rapidez suficiente y se forman ondas de choque, que son discontinuidades bruscas en la presión y densidad del fluido. Esas ondas concentran y disipan una enorme cantidad de energía, lo que se manifiesta como una resistencia adicional muy elevada.

El diseño de alas en flecha, los perfiles supercríticos y los fuselajes estrechos son respuestas directas a este problema. Minimizar el arrastre de onda fue uno de los desafíos centrales del desarrollo de la aviación de alta velocidad durante el siglo XX, y sigue siendo relevante en el diseño de cazas, misiles y vehículos espaciales de reentrada.

¿Cómo se calcula el arrastre aerodinámico?

La fuerza de arrastre total que experimenta un objeto se expresa mediante una ecuación fundamental de la aerodinámica. La fórmula relaciona el coeficiente de arrastre, la densidad del fluido, la velocidad del objeto y el área de referencia, y permite cuantificar con precisión cuánta resistencia opone el aire al movimiento de un cuerpo en cualquier condición de vuelo o desplazamiento.

Lo más relevante de esta ecuación es la relación con el cuadrado de la velocidad: si un avión duplica su velocidad, la fuerza de arrastre se multiplica por cuatro. Esto explica por qué reducir la velocidad de crucero en pequeños porcentajes puede generar ahorros de combustible significativos, y por qué el diseño aerodinámico se vuelve crítico a altas velocidades. El valor del coeficiente de arrastre se determina empíricamente, normalmente con el uso de un túnel de viento.

El coeficiente de arrastre (C_d) no es un valor universal: una gota de agua tiene un coeficiente de arrastre de aproximadamente 0,05, mientras que un paracaídas redondo puede tener un coeficiente de arrastre cercano a 1,42. La diferencia entre ambos refleja el impacto directo de la geometría sobre la resistencia aerodinámica.

¿Qué factores aumentan o reducen el arrastre?

Reducir el arrastre no es solo una cuestión de forma: es el resultado de controlar varios factores que actúan simultáneamente sobre el flujo de aire. Los ingenieros analizan cada uno de estos elementos de forma independiente antes de optimizar el diseño global de una aeronave o vehículo. A continuación se describen los más determinantes.

Reducir la resistencia aerodinámica es un objetivo fundamental del diseño aeronáutico. Los ingenieros utilizan formas aerodinámicas, superficies lisas y materiales avanzados para minimizar la resistencia y mejorar la eficiencia. Cada decisión de diseño, desde el ángulo de las alas hasta el acabado de la pintura, responde a la necesidad de controlar alguno de los factores descritos.

Puedes profundizar en los conceptos que rodean estas interacciones físicas consultando el glosario de términos aerodinámicos, donde se definen con precisión las variables y magnitudes que intervienen en el análisis del flujo de aire sobre cuerpos sólidos.

Aplicaciones reales: dónde importa controlar el arrastre

El control del arrastre aerodinámico no es un ejercicio teórico: tiene consecuencias directas en el rendimiento, el consumo energético y la seguridad de sistemas muy distintos entre sí. Cada campo de aplicación enfrenta tipos de arrastre dominantes distintos, y la estrategia de reducción varía según el contexto.

Si te preguntas cómo se aplican estos principios en la formación profesional y qué habilidades demanda esta disciplina, el artículo sobre qué tan difícil es ser ingeniero aeronáutico ofrece una perspectiva honesta del camino académico y profesional que implica trabajar con estos conceptos a diario.

Todos estos campos comparten un objetivo común: controlar la interacción entre el objeto y el fluido para obtener el mejor rendimiento posible. La ingeniería aerodinámica se ocupa precisamente de desarrollar las herramientas, métodos y conocimientos que hacen posible ese control en entornos reales y exigentes.

Preguntas frecuentes

¿Cuál es la diferencia entre arrastre parásito y arrastre inducido?

El arrastre parásito agrupa toda la resistencia que no depende de la sustentación: incluye el arrastre de forma, el de fricción de piel, el de interferencia y cualquier componente que interrumpa el flujo sin generar fuerza de elevación. El arrastre inducido, en cambio, es una consecuencia directa de producir sustentación: surge de los vórtices de punta de ala y aumenta a medida que lo hace el ángulo de ataque o la carga del ala. En pocas palabras, uno penaliza siempre y el otro solo aparece cuando el ala trabaja generando elevación.

¿Por qué el arrastre inducido aumenta a baja velocidad?

A baja velocidad, un ala necesita un mayor ángulo de ataque para generar la misma cantidad de sustentación que a alta velocidad. Ese ángulo mayor intensifica la diferencia de presión entre la cara superior e inferior del ala, lo que a su vez amplía los vórtices de punta y aumenta el arrastre inducido. Por eso, las fases de despegue y aterrizaje —cuando la velocidad es baja y el ala trabaja muy cargada— son las situaciones donde el arrastre inducido alcanza su mayor magnitud relativa dentro del arrastre total.

¿Qué forma geométrica genera menos arrastre aerodinámico?

La forma que genera menos arrastre de presión es el perfil fusiforme, también conocido como teardrop o forma de lágrima: redondeado en la parte delantera y progresivamente más estrecho hacia la parte trasera. Esta geometría permite que el aire fluya de forma adherida alrededor de toda la superficie sin separarse, evitando la formación de una estela turbulenta posterior. Es la razón por la que los aviones, vehículos de alta velocidad y hasta algunas aves acuáticas adoptan esta forma de manera natural o por diseño.

¿Qué es el coeficiente de arrastre y cómo se interpreta?

El coeficiente de arrastre (Cd) es un número adimensional que cuantifica el arrastre o resistencia de un objeto en un medio fluido; en él influyen factores como la forma del objeto, la rugosidad de la superficie y las características del flujo de aire. Un Cd bajo indica que el objeto genera poca resistencia para su tamaño y velocidad, mientras que uno alto señala que el cuerpo es poco aerodinámico. Se determina experimentalmente en túneles de viento o mediante simulaciones computacionales, y es el parámetro de referencia que los ingenieros optimizan durante el diseño aerodinámico de cualquier vehículo o aeronave.

¿Qué es la capa límite y cómo influye en el arrastre por fricción?

La capa límite es la delgada región del fluido que se forma en contacto directo con la superficie de un objeto en movimiento. Dentro de ella, la velocidad del aire varía desde cero en la pared hasta la velocidad del flujo libre en su borde exterior. Cuando la capa límite es laminar, el flujo es ordenado y el arrastre por fricción es menor; cuando se vuelve turbulenta, el intercambio de cantidad de movimiento entre capas aumenta y la fricción crece. Por eso, retrasar la transición de laminar a turbulento es uno de los objetivos centrales del diseño de superficies aerodinámicas eficientes.

¿Cómo reduce el arrastre un winglet en las alas de un avión?

Los winglets son las pequeñas aletas curvadas hacia arriba que se observan en las puntas de las alas de los aviones comerciales modernos. Su función es interrumpir y reducir la formación de los vórtices de punta de ala, que son la causa directa del arrastre inducido. Al obstaculizar el flujo circular que se genera entre la zona de alta presión inferior y la zona de baja presión superior, el winglet disminuye la intensidad de esos vórtices y mejora la eficiencia aerodinámica del ala, lo que se traduce en menor consumo de combustible y mayor autonomía de vuelo sin necesidad de aumentar la envergadura del ala.

¿Qué diferencia hay entre arrastre de forma y arrastre de onda?

El arrastre de forma actúa en cualquier régimen de velocidad y se origina en la diferencia de presiones entre la zona frontal y la trasera del cuerpo, causada por la geometría del objeto y la posible separación del flujo. El arrastre de onda, en cambio, es exclusivo del vuelo a velocidades cercanas o superiores a la del sonido, y se produce por la formación de ondas de choque que generan una discontinuidad brusca en presión y densidad. Mientras el primero se reduce optimizando la forma del perfil, el segundo requiere estrategias específicas como alas en flecha, perfiles supercríticos o fuselajes de área variable diseñados para retrasar la aparición de esas ondas.

Conclusión

El arrastre aerodinámico no es una fuerza única ni uniforme: es la suma de varios mecanismos con orígenes físicos distintos que actúan sobre cualquier cuerpo que se mueve a través del aire. Comprender la diferencia entre el arrastre de presión, la fricción de piel, el inducido, el parásito, el de interferencia y el de onda es el punto de partida para entender cómo se diseñan los objetos que se mueven en el aire de forma eficiente.

Cada tipo de arrastre responde a factores distintos y se reduce con estrategias específicas: desde la geometría del perfil hasta el acabado de la superficie, el diseño de winglets o el uso de perfiles supercríticos. Conocer estos mecanismos te permite analizar con criterio por qué un avión tiene la forma que tiene, por qué los autos de competición se diseñan de esa manera y cómo las decisiones de ingeniería afectan directamente al rendimiento energético de un sistema.
