Sistema antihielo de aeronaves

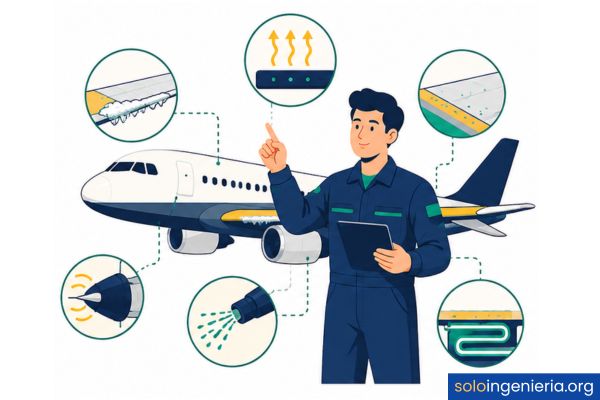

¿Qué es el sistema antihielo de una aeronave?

El sistema antihielo de una aeronave es el conjunto de dispositivos y mecanismos diseñados para impedir que el hielo se forme sobre las superficies críticas del avión durante el vuelo. Su función es preventiva: actúa antes de que el hielo aparezca, no después. Esto lo distingue del sistema de deshielo, que trabaja para eliminar el hielo una vez que ya se ha acumulado.

Ambos sistemas forman parte de lo que en aviación se conoce como protección contra hielo y lluvia, una categoría que abarca todas las soluciones técnicas para mantener las superficies aerodinámicas libres de contaminantes. Dependiendo del fabricante y del tipo de aeronave, un avión puede llevar uno, el otro o una combinación de ambos.

Diferencia entre sistema antihielo y sistema deshielo

La diferencia principal está en el momento de actuación. El sistema antihielo interviene antes de que el hielo aparezca, manteniendo las superficies a una temperatura suficientemente alta para que el agua no se congele al contacto. El sistema de deshielo, en cambio, actúa una vez que ya existe una capa de hielo acumulada, y su misión es romperla o desprenderla para restaurar las condiciones aerodinámicas normales.

En la práctica, muchas aeronaves combinan los dos enfoques: aplican antihielo en las zonas más críticas, como el borde de ataque del ala o las entradas de aire de los motores, y reservan el deshielo para superficies secundarias donde la acumulación es tolerable durante un tiempo breve antes de eliminarse.

¿Por qué el hielo es peligroso para un avión?

El hielo acumulado sobre un avión no representa un peligro solo por su peso, aunque eso también importa. El problema principal es que altera la forma aerodinámica de las superficies: incluso una capa delgada en el borde de ataque del ala puede cambiar el perfil aerodinámico, reducir la sustentación y aumentar la resistencia al avance. El resultado es un avión que necesita más potencia para mantener el vuelo y que responde peor a los controles.

Además del ala, el hielo puede bloquear los sensores de presión que miden la velocidad del avión, obstruir las entradas de aire de los motores y congelarse sobre el parabrisas, limitando la visibilidad de los pilotos. Cada uno de estos escenarios puede derivar en una situación de emergencia si no se gestiona a tiempo.

¿Cómo se forma el hielo en una aeronave?

El hielo sobre una aeronave no cae desde el cielo: se forma cuando el avión atraviesa nubes con gotas de agua supercooled, es decir, agua líquida que permanece en estado líquido a temperaturas por debajo de 0 °C. Al impactar contra la estructura del avión, esas gotas se congelan al instante. Este fenómeno se conoce como engelamiento en vuelo, y puede producirse de forma muy rápida, en cuestión de segundos.

Condiciones atmosféricas que favorecen la acumulación de hielo

No toda la atmósfera presenta riesgo de engelamiento. Las condiciones más peligrosas se concentran en rangos específicos de temperatura y altitud. Las nubes convectivas y estratiformes entre 0 °C y −20 °C son las más comunes fuentes de hielo en vuelo, aunque en algunas circunstancias el riesgo puede extenderse hasta los −40 °C. La presencia de agua líquida supercooled en cantidad suficiente es el factor determinante.

Zonas críticas donde se acumula el hielo

No todas las partes de un avión son igualmente vulnerables al hielo. Las zonas más expuestas son aquellas que reciben el impacto directo del flujo de aire, especialmente donde la curvatura de la superficie es mayor. El borde de ataque del ala es la zona de mayor riesgo, seguido de las entradas de aire de los motores, las superficies de los estabilizadores horizontales y verticales, las palas de las hélices en aviones turbo-propulsados y los sensores de presión total, conocidos como tubos Pitot.

El parabrisas del cockpit también requiere protección, aunque por razones diferentes: aquí el problema no es aerodinámico, sino de visibilidad. La acumulación de hielo o escarcha sobre el cristal puede dejar a los pilotos sin referencia visual exterior, algo especialmente crítico durante el despegue y el aterrizaje.

Tipos de sistemas antihielo en aviación

No existe un único sistema antihielo válido para todas las aeronaves. La elección depende del tipo de avión, la potencia disponible, el peso que se puede destinar al sistema y las condiciones operativas habituales. Los cuatro grandes grupos de sistemas son el térmico por aire caliente, el eléctrico, el químico y el neumático, aunque este último actúa técnicamente como sistema de deshielo y no de prevención.

Sistema antihielo térmico por aire caliente (bleed air)

Es el sistema más usado en aviación comercial de gran porte. Funciona extrayendo aire caliente a presión desde los compresores del motor, un proceso conocido como sangría de aire o bleed air en inglés. Ese aire, que puede superar los 200 °C, se canaliza a través de conductos internos hacia el borde de ataque del ala y las entradas de aire del motor, donde calienta las superficies lo suficiente para evitar que el agua se congele al contacto.

La ventaja de este sistema es su eficacia en condiciones de engelamiento severo y su capacidad para cubrir grandes superficies de forma continua. Su principal desventaja es que extraer aire del motor implica una ligera pérdida de eficiencia en la propulsión. Los aviones de nueva generación, como el Boeing 787, han optado por sistemas eléctricos precisamente para evitar esa penalización.

Sistema antihielo eléctrico

En este sistema, resistencias eléctricas integradas en el interior de las superficies generan calor por efecto Joule. Es el método preferido para proteger los tubos Pitot, los parabrisas y las palas de los rotores en helicópteros, así como en aeronaves más pequeñas donde la extracción de aire del motor no es viable. Su principal ventaja es la precisión: permite controlar exactamente cuánto calor se aplica en cada zona y en qué momento.

El consumo eléctrico es su mayor limitación. En aviones de gran tamaño, calentar eléctricamente superficies extensas como los bordes de ataque completos requiere una potencia considerable, lo que durante mucho tiempo limitó su uso a zonas pequeñas o puntuales. Los avances en generadores eléctricos embarcados han permitido ampliar su aplicación en las aeronaves más modernas.

Sistema antihielo químico (fluido anticongelante)

Consiste en distribuir un fluido anticongelante, generalmente propilen glicol o etilenglicol, sobre las superficies expuestas. Este método se usa principalmente en tierra durante los procedimientos de deicing previos al despegue, aunque algunos aviones de aviación general llevan sistemas que pueden aplicar el fluido en vuelo sobre las hélices o el borde de ataque.

El fluido actúa bajando el punto de congelación del agua en contacto con la superficie, lo que impide la formación de hielo durante un período de tiempo limitado. Su efectividad depende de la temperatura exterior, la intensidad de la precipitación y el tipo de fluido utilizado, por lo que siempre se asocia a un tiempo de protección máximo antes del despegue.

Sistemas neumáticos de deshielo (botas neumáticas)

Las botas neumáticas son cubiertas de goma instaladas sobre el borde de ataque del ala y los estabilizadores. Cuando se detecta acumulación de hielo, el sistema infla y desinfla rítmicamente estas cubiertas, lo que quiebra mecánicamente la capa de hielo formada y deja que el flujo de aire la desprenda. Este ciclo se repite a intervalos regulares mientras el avión permanece en condiciones de engelamiento.

Aunque técnicamente es un sistema de deshielo y no de antihielo, las botas neumáticas son ampliamente usadas en aviación regional y en aviones de turbohélice por su bajo consumo energético y su relativa simplicidad mecánica. Su limitación más conocida es que requieren que se forme una capa mínima de hielo antes de actuar eficazmente: si se activan demasiado pronto, pueden crear un espacio que el hielo rellena y hace crecer.

¿Cómo funciona el sistema antihielo de un avión?

El funcionamiento del sistema antihielo varía según la zona que protege, pero en todos los casos sigue un mismo principio: mantener la temperatura de la superficie por encima del punto de congelación antes de que el agua tenga oportunidad de solidificarse. La activación puede ser manual, a cargo de los pilotos, o automática, gestionada por el sistema de control de vuelo cuando los sensores detectan condiciones de engelamiento.

Funcionamiento del sistema en el borde de ataque del ala

En los aviones de mayor tamaño, el borde de ataque del ala incorpora un canal interno por el que circula el aire caliente extraído del motor. Este aire calienta la piel metálica exterior hasta una temperatura que impide la congelación del agua, que simplemente escurre hacia atrás y se evapora o cae en forma de agua líquida. El calor no se aplica de forma uniforme: se concentra en la parte delantera del borde, que es la primera en recibir el impacto de las partículas de agua supercooled.

En aviones con sistema eléctrico, en lugar de conductos de aire hay una manta calefactora de resistencias integradas bajo la piel del ala. El principio es el mismo, pero la fuente de energía cambia. En ambos casos, los sensores de temperatura aseguran que la superficie no supere un umbral que pudiera dañar el material estructural.

Funcionamiento del sistema en los motores

Las entradas de aire de los motores son especialmente críticas porque el hielo puede desprenderse y ser ingerido por el motor, causando daños en las paletas del compresor o incluso una pérdida de empuje. El sistema antihielo del motor calienta el labio interior de la góndola, que actúa como primera barrera de captación de aire. En motores turbofán modernos, este calor también se aplica sobre las paletas guía de entrada, las primeras en contacto con el aire entrante. Si quieres profundizar en cómo está construida esta estructura, puedes consultar el artículo sobre la góndola del motor de un avión, donde se explica su diseño y función con detalle.

En algunos motores, el sistema antihielo también actúa sobre el generador de núcleo, la zona central que aloja los componentes más sensibles. La detección de hielo en el motor se realiza mediante sensores de vibración y presión que alertan a los pilotos cuando las condiciones se vuelven adversas.

Funcionamiento del sistema en la cabina y parabrisas

El parabrisas del avión lleva integradas resistencias eléctricas entre las capas del cristal laminado. Cuando se activa el sistema, estas resistencias calientan el cristal desde dentro y evitan la formación de escarcha o hielo en su superficie exterior. Al mismo tiempo, el sistema mejora la resistencia del vidrio frente a impactos de aves y objetos, ya que el calor aumenta la flexibilidad del material.

Los tubos Pitot, que miden la velocidad del avión comparando la presión dinámica con la estática, también llevan calefacción eléctrica integrada y suelen estar activados de forma continua en cuanto el avión entra en movimiento. La pérdida de estos sensores por engelamiento ha sido causa de accidentes graves en la historia de la aviación, por lo que su protección se considera prioritaria.

Componentes principales del sistema antihielo

Más allá del mecanismo de calentamiento, un sistema antihielo completo integra varios componentes que trabajan de forma coordinada para garantizar la protección en todo momento. La fiabilidad del conjunto depende tanto de la fuente de energía como de los sensores y los controles que la gestionan. A continuación se detallan los elementos principales presentes en la mayoría de las aeronaves equipadas con este sistema.

La unidad de control del sistema antihielo, denominada en inglés Ice Control Unit (ICU) o Wing Ice Protection System (WIPS) según el fabricante, es el cerebro del conjunto. Recibe la señal de los sensores, decide cuándo activar cada zona y regula la intensidad del calor aplicado para no desperdiciar energía ni dañar la estructura. En aeronaves de última generación, esta unidad está integrada en el sistema de gestión de vuelo principal.

Normativa y certificación del sistema antihielo

Ningún avión puede operar comercialmente sin demostrar que su sistema de protección contra hielo cumple los estándares regulatorios vigentes. En Europa, la autoridad responsable es la Agencia de Seguridad Aérea de la Unión Europea (EASA), y en Estados Unidos, la Administración Federal de Aviación (FAA). Ambas organizaciones exigen que el fabricante demuestre, mediante pruebas en condiciones naturales o en túneles de viento con simulación de engelamiento, que el sistema protege adecuadamente la aeronave.

La norma de referencia internacional es el Apéndice C del Código de Regulaciones Federales (FAR) parte 25, que define las envolventes de engelamiento certificadas, es decir, los rangos de temperatura, altitud y contenido de agua líquida dentro de los cuales el avión debe operar con seguridad. Desde 2014, la FAA añadió también el Apéndice O, que regula las condiciones de engelamiento por cristales de hielo a gran altitud y engelamiento severo, condiciones que las normas anteriores no contemplaban. El campo de la ingeniería aeronáutica integra el diseño de estos sistemas desde las primeras etapas del proyecto de cualquier aeronave certificada.

Además de la certificación inicial, el sistema antihielo está sujeto a inspecciones periódicas de mantenimiento. Los procedimientos incluyen la verificación de los sensores de engelamiento, la comprobación de la estanqueidad de los conductos térmicos y el test de activación de cada zona protegida. Cualquier anomalía detectada impide que el avión despegue hasta su resolución, dado que el sistema está clasificado como equipo crítico para la seguridad del vuelo.

Vale la pena mencionar que el sistema antihielo no es el único que requiere este nivel de escrutinio regulatorio. Otros sistemas críticos de la planta motriz, como el postquemador o postcombustión, también están sujetos a rigurosos procesos de certificación que garantizan su funcionamiento seguro en las condiciones más exigentes de operación.

Preguntas frecuentes

¿Qué partes de un avión protege el sistema antihielo?

El sistema antihielo protege principalmente las zonas donde la acumulación de hielo tendría consecuencias más graves para el vuelo: el borde de ataque del ala, las entradas de aire de los motores, los estabilizadores horizontales y verticales, los tubos Pitot, el parabrisas del cockpit y, en aviones de hélice, las propias palas del rotor. Cada zona recibe el tipo de protección más adecuado según su tamaño, la energía disponible y el nivel de riesgo que representa.

¿Cuál es la diferencia entre antihielo y deshielo en aviación?

La diferencia fundamental está en el momento de actuación. El sistema antihielo actúa de forma preventiva: mantiene las superficies calientes para que el agua no se congele al contacto con ellas. El sistema de deshielo actúa de forma correctiva: espera a que se forme una capa de hielo y luego la elimina mecánica o térmicamente. Muchas aeronaves combinan ambos enfoques, aplicando cada uno en las zonas donde resulta más eficiente según el tipo de superficie y la energía disponible.

¿Cómo detecta un avión la presencia de hielo?

Los aviones modernos utilizan sensores de congelamiento que emiten una señal de ultrasonido o trabajan por vibración de una sonda metálica expuesta al flujo de aire exterior. Cuando el hielo comienza a acumularse sobre el sensor, cambia su frecuencia de vibración o altera la señal emitida, y el sistema interpreta ese cambio como presencia de engelamiento. Además de estos sensores automáticos, los pilotos tienen procedimientos visuales para detectar hielo y pueden activar el sistema manualmente ante condiciones atmosféricas que lo hagan previsible.

¿El sistema antihielo funciona en tierra o solo en vuelo?

Depende del componente. La calefacción de los tubos Pitot suele activarse en tierra antes del despegue, ya que estos sensores son críticos desde el momento en que el avión comienza a moverse. El sistema de protección del ala, en cambio, normalmente no opera en tierra porque el riesgo de sobrecalentamiento de las estructuras es mayor sin el efecto refrigerante del flujo de aire en vuelo. En tierra, la protección contra el hielo se realiza con fluidos anticongelantes aplicados externamente antes del despegue, en los procedimientos de deicing y anti-icing previos a la rodadura.

¿Qué ocurre si falla el sistema antihielo durante el vuelo?

Un fallo del sistema antihielo en condiciones de engelamiento es una emergencia que requiere acción inmediata. Los pilotos están entrenados para salir de la zona de engelamiento lo antes posible, ya sea cambiando de altitud o de rumbo. En función de la zona afectada, pueden activar sistemas alternativos o redundantes. Las aeronaves certificadas deben demostrar que son capaces de manejar una pérdida parcial del sistema sin que ello comprometa la seguridad del vuelo, pero siempre dentro de los límites establecidos en sus procedimientos de emergencia.

¿Qué regulaciones rigen los sistemas antihielo en aeronaves?

Los sistemas antihielo están regulados principalmente por el Apéndice C de la FAR Parte 25 en Estados Unidos y por la normativa equivalente CS-25 de EASA en Europa. Estas regulaciones definen las envolventes de engelamiento certificadas y las pruebas que el fabricante debe superar para obtener la aprobación del sistema. Desde 2014, el Apéndice O amplió la cobertura a condiciones de engelamiento severo por cristales de hielo a gran altitud. Cada aeronave certificada lleva además un Manual de Vuelo que especifica los procedimientos de activación y los límites operativos del sistema a bordo.

¿Los aviones comerciales y militares usan el mismo tipo de sistema antihielo?

Comparten los mismos principios físicos, pero difieren en la implementación y la normativa aplicable. Los aviones comerciales están sujetos a certificaciones civiles estrictas y suelen priorizar la fiabilidad y el bajo consumo energético. Los aviones militares, en cambio, pueden operar en rangos de velocidad, altitud y maniobra muy distintos, lo que exige soluciones adaptadas a cada plataforma. Algunos cazas operan en condiciones donde el calor aerodinámico generado por la velocidad de vuelo es suficiente para evitar el engelamiento, lo que reduce la necesidad de sistemas activos en ciertas zonas.

Conclusión

El sistema antihielo de una aeronave es una de las soluciones técnicas más importantes que hacen posible el vuelo seguro en condiciones adversas. Su función no es combatir el frío en sí, sino impedir que el agua supercooled presente en la atmósfera se congele sobre las superficies críticas antes de que pueda alterar el comportamiento del avión. Sin este sistema, volar en invierno o atravesar ciertas capas de nubes representaría un riesgo incompatible con la aviación civil moderna.

A lo largo de este artículo has visto que no existe un único tipo de sistema antihielo: la solución varía según la zona protegida, la energía disponible y el tipo de aeronave. Entender esa diversidad te permite comprender por qué los ingenieros aeronáuticos deben tomar decisiones de diseño muy específicas desde las primeras etapas del proyecto, balanceando eficacia, peso y consumo energético. Ese conocimiento es útil tanto si estudias ingeniería como si simplemente quieres entender qué hay detrás de un vuelo seguro.
