Block caving: El método de hundimiento de bloques

¿Qué es el block caving y cómo funciona?

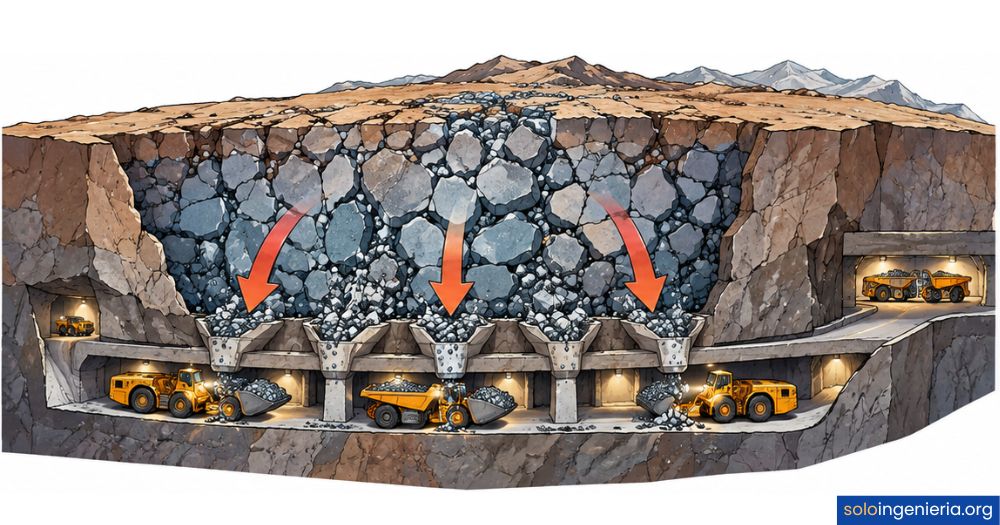

El block caving, conocido en español como hundimiento de bloques, es un método de explotación subterránea masivo que utiliza la fuerza de gravedad y los esfuerzos internos de la roca para fragmentar grandes columnas mineralizadas sin necesidad de perforar ni volar la mayor parte del material. Es uno de los métodos más productivos de la ingeniería de minas subterránea a escala global.

El principio es directo: se socava la base de un bloque rocoso masivo, eliminando el soporte vertical de la columna. Al perder ese apoyo, la roca comienza a fracturarse por su propio peso y por la presión del terreno circundante. Los fragmentos resultantes caen hacia los niveles inferiores, donde los equipos los recogen y transportan hacia la superficie para su procesamiento.

Lo que distingue al block caving de otros métodos subterráneos es que la mayor parte del trabajo de rotura lo realiza la naturaleza, no la maquinaria. Esto lo convierte en un método de altísima productividad y bajo costo por tonelada extraída, siempre que el yacimiento reúna las condiciones geológicas y geotécnicas adecuadas.

Principio físico: la gravedad como motor del proceso

En la mayoría de los métodos de minería subterránea, los explosivos y las perforadoras hacen el trabajo más pesado. En el block caving, la situación es diferente: aproximadamente el 80 % del mineral se fragmenta y desplaza por la acción de la gravedad y los esfuerzos internos del macizo rocoso, sin intervención directa de maquinaria en el bloque. Esto reduce drásticamente el consumo de explosivos y la necesidad de mano de obra intensiva dentro del bloque.

Cuando se elimina el soporte de la base del bloque mediante la socavación controlada, las fuerzas de tensión y compresión que actúan sobre la roca superan su resistencia. La masa rocosa se fragmenta de arriba hacia abajo en trozos de tamaño variable, que caen progresivamente hacia los puntos de extracción ubicados en el nivel inferior. El proceso continúa de forma casi autosostenida mientras se siga retirando material desde abajo.

¿En qué tipo de yacimientos se aplica el block caving?

No todos los depósitos minerales son aptos para este método. El block caving requiere que el yacimiento cumpla con condiciones muy específicas de geometría, tamaño, fracturabilidad y ley. Aplicarlo en un depósito inadecuado puede comprometer la seguridad y la viabilidad económica del proyecto.

• Cuerpos masivos de gran extensión vertical: el depósito debe ser lo suficientemente grande para justificar años de preparación y una inversión inicial elevada antes de alcanzar la producción de régimen.
• Mediana a baja ley mineral: el método no permite extracción selectiva, por lo que la distribución de la ley debe ser homogénea a lo largo de todo el bloque para garantizar rentabilidad.
• Roca con alta fracturabilidad natural: el macizo debe ser lo suficientemente quebradizo como para romperse con el peso propio, sin necesidad de grandes intervenciones adicionales de voladura.
• Límites regulares del cuerpo mineralizado: los contornos bien definidos reducen la contaminación del mineral con roca estéril durante la extracción, mejorando la calidad del material recuperado.
• Depósitos profundos no aptos para minería a cielo abierto: Cuando la relación de desmonte hace inviable continuar a tajo abierto, el block caving se convierte en la alternativa natural para explotar el remanente en profundidad.

Los yacimientos más representativos son los pórfidos de cobre y los depósitos de hierro masivos, donde estas condiciones se cumplen con regularidad. Minas como El Teniente y Chuquicamata en Chile, y otras operaciones de gran escala en el mundo, son ejemplos donde este método ha demostrado su eficiencia.

Estructura interna de una operación block caving

Una mina de block caving no es simplemente un túnel con puntos de extracción. Detrás de cada operación existe un sistema de varios niveles interconectados, cada uno con una función específica dentro del ciclo de producción. Conocer esta arquitectura interna es clave para entender por qué el método funciona como lo hace.

Nivel de hundimiento

El nivel de hundimiento es el punto de partida físico de todo el proceso. Se trata de un conjunto de galerías paralelas espaciadas entre 15 y 30 metros, excavadas en la parte basal del bloque, desde donde se realiza la socavación o corte basal que iniciará la fragmentación. Este nivel se ubica entre 7 y 20 metros por encima del nivel de producción, y en él se realizan las perforaciones en abanico para la voladura que elimina el soporte vertical del bloque.

Nivel de producción

El nivel de producción es donde el mineral fragmentado llega y es retirado. Consiste en galerías paralelas conectadas entre sí por cruceros transversales, en cuyos intersticios se ubican los puntos de extracción, también llamados bateas o campanas. Desde allí, los equipos cargadores tipo LHD (Load-Haul-Dump) recogen el material y lo trasladan hacia los piques de traspaso que comunican con el nivel de acarreo.

Este nivel concentra las operaciones más intensas de la mina: extracción, tronadura secundaria de fragmentos grandes y carguío continuo. Por eso también es el que más exigencias impone al sistema de ventilación, ya que la combinación de polvo, gases de tronadura y emisiones de maquinaria diésel puede comprometer las condiciones de trabajo si no se gestiona adecuadamente.

Nivel de acarreo y ventilación

El nivel de acarreo, o de transporte intermedio, recibe el mineral desde los piques de traspaso del nivel de producción y lo conduce hacia la planta de procesamiento mediante cintas transportadoras o locomotoras. En algunas operaciones de gran envergadura, puede incluir una quebradora primaria en interior mina para reducir el tamaño del material antes de su transporte al exterior.

El nivel de ventilación, ubicado entre el de producción y el de acarreo, cumple una función silenciosa pero decisiva: garantizar el suministro constante de aire fresco y la evacuación de aire viciado en los niveles donde trabaja el personal. Sin un sistema de ventilación eficiente, la operación se detiene por cuestiones de seguridad e higiene ocupacional.

Proceso de explotación paso a paso

Desde la primera perforación hasta la extracción del último kilo de mineral, una operación de block caving sigue una secuencia bien definida. Cada etapa condiciona el éxito de la siguiente, por lo que la planificación detallada y la ingeniería de precisión son tan importantes como la propia tecnología empleada.

Un aspecto que suele sorprender a quienes se acercan por primera vez al método es que la extracción controlada desde el nivel inferior es lo que mantiene activo el proceso de fragmentación. Si se detiene la extracción, el sistema pierde el desequilibrio de fuerzas que alimenta el hundimiento y puede quedar comprometida la reanudación posterior.

Variantes del método: block caving y panel caving

El block caving tiene varias variantes que se adaptan a diferentes geometrías de yacimiento, profundidades y objetivos de producción. La más extendida, junto con el block caving clásico, es el panel caving, una evolución del método que ha ganado protagonismo en las operaciones más modernas y de mayor escala.

Característica	Block caving	Panel caving
Incorporación de nuevas áreas	Discreta, por bloques individuales	Continúa, a lo largo de un frente o panel
Flexibilidad operacional	Menor; difícil cambiar de bloque	Mayor; se puede mover el frente de forma progresiva
Tamaño del yacimiento	Bloques de 3.600–10.000 m² de base	Áreas de explotación continua de gran extensión
Uso habitual	Depósitos de tamaño moderado	Megadepósitos de baja ley como grandes pórfidos
Ejemplos representativos	Primeras operaciones históricas en Chile	El Teniente, Chuquicamata subterránea (Chile)

La principal diferencia conceptual es que en el block caving se trabaja con áreas discretas que se hunden de forma independiente, mientras que en el panel caving el frente de hundimiento avanza de manera continua, abarcando varios sectores a la vez. Esto último ofrece mayor flexibilidad para ajustar la producción y gestionar la dilución del mineral con el material estéril circundante.

Ventajas y desventajas del block caving

Como cualquier método de explotación minera, el block caving tiene puntos fuertes que lo hacen muy atractivo para ciertos contextos y limitaciones que hay que conocer antes de decidir su aplicación. Entender ambos lados del análisis es parte de la formación de cualquier ingeniero de minas.

¿Qué condiciones geológicas necesita el block caving para funcionar?

Esta es la pregunta que los ingenieros responden antes de comprometerse con el método. La selección incorrecta del método de explotación puede resultar en pérdidas millonarias y comprometer la seguridad de toda la operación. Por eso, la evaluación geológica y geotécnica previa es una de las etapas más críticas de cualquier proyecto que contemple el uso de block caving, y está íntimamente ligada a las etapas de un proyecto minero desde sus fases más tempranas de factibilidad.

El concepto central es la hundibilidad, que mide la capacidad natural del macizo rocoso para fracturarse y propagarse el hundimiento una vez iniciada la socavación. Un macizo con alta hundibilidad requiere menos intervención para fragmentarse; uno con baja hundibilidad puede resistir el proceso y generar zonas de colgadura que bloquean los puntos de extracción.

• Índice de fracturación del macizo (RQD): valores bajos indican mayor fracturación natural, lo que facilita la propagación del hundimiento con menor energía adicional.
• Resistencia a la compresión uniaxial: rocas de resistencia moderada a baja se fracturan con mayor facilidad bajo los esfuerzos inducidos por el proceso de hundimiento.
• Profundidad del yacimiento: a mayor profundidad, los esfuerzos in situ son más elevados, lo que puede favorecer la fragmentación, pero también aumenta la complejidad del diseño de los niveles.
• Geometría regular del depósito: los límites bien definidos entre mineral y roca estéril reducen la dilución y permiten un mejor control del flujo de extracción en los puntos de producción.
• Presencia de agua: los niveles freáticos y la permeabilidad del macizo condicionan el diseño del sistema de drenaje, que debe garantizar condiciones seguras en todos los niveles operativos.

El hundimiento es un proceso continuo que, una vez iniciado, debe gestionarse sin interrupciones: las cavidades no soportadas representan un riesgo elevado de caídas repentinas con efectos graves sobre la operación.

Minas que usan block caving en el mundo

El block caving no es solo teoría académica. Algunas de las minas subterráneas más grandes y productivas del planeta operan bajo este método, lo que demuestra su madurez técnica y su relevancia dentro de la industria minera global. Conocer estos ejemplos reales ayuda a situar el método en contexto y entender las escalas de producción que hace posibles.

El caso de Grasberg, en Indonesia, es particularmente ilustrativo de por qué el block caving ha ganado terreno como alternativa estratégica: a medida que el tajo abierto profundizó, el costo de extracción de material estéril hizo inviable continuar desde la superficie, y la transición a la minería subterránea con block caving permitió seguir accediendo al mineral a costos competitivos. Este fenómeno se repite en distintas partes del mundo donde los depósitos maduros buscan extender su vida útil.

Preguntas frecuentes

¿Qué diferencia hay entre block caving y sublevel caving?

Aunque ambos pertenecen a los métodos de hundimiento, la diferencia principal está en cómo se incorporan nuevas áreas al proceso productivo. En el block caving, la incorporación es discreta: se trabaja con bloques definidos que se hunden de forma individual. En el sublevel caving (hundimiento por subniveles), se excavan galerías horizontales en múltiples niveles escalonados dentro del cuerpo mineralizado y se dispara hacia arriba desde cada uno de ellos. El sublevel caving permite mayor control de la extracción por sectores, pero el block caving escala mejor en términos de volumen y costo por tonelada en yacimientos masivos de gran profundidad.

¿Qué es la subsidencia en block caving?

La subsidencia es el proceso por el cual el hundimiento del bloque mineralizado se propaga progresivamente hacia la superficie, generando una depresión o cráter visible en el terreno sobre la mina. Se produce porque, al extraerse el material desde los niveles inferiores, el vacío resultante se va rellenando con el material que desciende desde arriba, hasta que el colapso alcanza la superficie. En la terminología minera, este fenómeno es esperado y forma parte del diseño del método, aunque su extensión y tasa de propagación deben ser monitoreadas para proteger infraestructuras, caminos o zonas habitadas que pudieran estar dentro del área de influencia.

¿Cuánto tarda en ponerse en marcha un proyecto de block caving?

El block caving es uno de los métodos que más tiempo de preparación requiere antes de alcanzar la producción de régimen. Desde la concepción del proyecto hasta el inicio de la extracción comercial pueden transcurrir entre diez y quince años, incluyendo las etapas de exploración avanzada, estudios de factibilidad, ingeniería de detalle, construcción de la infraestructura subterránea y puesta en marcha progresiva de los niveles. Esta característica exige una planificación financiera de largo plazo y un profundo conocimiento geológico del yacimiento desde etapas muy tempranas del proyecto.

¿Qué minerales se extraen con block caving?

El block caving se aplica principalmente en yacimientos de cobre porfirítico, que son los más frecuentes por su gran tamaño, distribución homogénea de la ley y alta fracturabilidad. También se utiliza en depósitos masivos de hierro, molibdeno y, en algunos casos, en yacimientos mixtos de cobre-oro. El denominador común es siempre un cuerpo mineralizado de gran volumen, mediana a baja ley y geometría regular, condiciones que hacen económicamente viable la larga fase de preparación que antecede a la producción.

¿Qué equipos se usan en el nivel de producción del block caving?

El nivel de producción es el corazón mecanizado del método. Los equipos más habituales son los LHD (Load-Haul-Dump), máquinas de carga y acarreo que recogen el mineral desde los puntos de extracción y lo depositan en los piques de traspaso. También se utilizan quebradoras de mandíbula o de impacto para reducir el tamaño de los fragmentos de mayor volumen antes de que continúen su camino hacia el nivel de acarreo. En las operaciones más modernas, algunos de estos equipos ya operan con control remoto o de forma autónoma, reduciendo la exposición del personal en las zonas de mayor riesgo.

¿Por qué el block caving es considerado el método de menor costo subterráneo?

Su bajo costo operativo se explica por varios factores que actúan de forma simultánea: la gravedad realiza la mayor parte del trabajo de fragmentación, lo que reduce el consumo de explosivos y la necesidad de perforación intensiva dentro del bloque; la producción está centralizada en pocos puntos de extracción, lo que permite una supervisión eficiente; y el método es altamente mecanizable, con equipos que operan de forma continua durante las veinticuatro horas. Cuando el yacimiento reúne las condiciones adecuadas, el costo por tonelada extraída puede ser comparable al de la minería a cielo abierto, lo que lo convierte en la única alternativa subterránea capaz de competir en términos económicos con los métodos de superficie.

¿Qué riesgos operacionales tiene el block caving?

Los principales riesgos son la colgadura, que ocurre cuando los fragmentos de roca no caen de forma natural y bloquean los puntos de extracción, y la presencia de sobretamaños, fragmentos demasiado grandes que no pasan por las tolvas y requieren tronadura secundaria. A mayor profundidad, los altos esfuerzos del macizo pueden provocar estallidos de roca en las galerías, lo que exige un diseño riguroso del sostenimiento y del sistema de monitoreo geotécnico. La subsidencia superficial, aunque controlada, puede también generar riesgos si no se delimita y se monitorea de forma permanente a lo largo de toda la vida del proyecto.

Conclusión

El block caving es mucho más que una técnica de extracción: es la demostración de que, en ingeniería minera, entender y aprovechar las fuerzas naturales puede ser más eficiente que combatirlas. Al usar la gravedad y los esfuerzos del propio macizo como motor del proceso, este método logra producir grandes volúmenes de mineral a un costo que ningún otro sistema subterráneo puede igualar cuando las condiciones del yacimiento son las adecuadas.

A lo largo de este artículo has visto cómo se estructura internamente una operación de block caving, qué condiciones geológicas debe reunir el yacimiento, cuáles son sus ventajas reales frente a otros métodos y qué riesgos operacionales hay que gestionar con rigor. Toda esta base conceptual te permitirá leer con más profundidad los proyectos mineros actuales y entender las decisiones técnicas que hay detrás de cada operación de gran escala.
