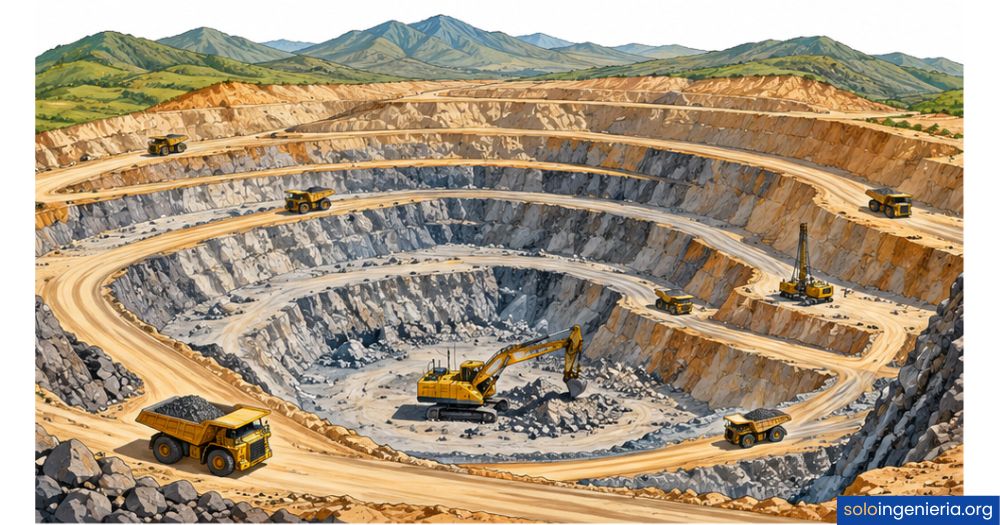

Diseño de una mina a cielo abierto: Componentes y proceso

¿Qué es el diseño de una mina a cielo abierto?

El diseño de una mina a cielo abierto es el proceso técnico mediante el cual los ingenieros definen la geometría del tajo, los parámetros operativos y los límites de la excavación antes de que comience cualquier trabajo de extracción. No se trata solo de decidir dónde cavar, sino de establecer con precisión hasta dónde cavar, cómo hacerlo de forma segura y en qué punto la operación deja de ser rentable. Este proceso integra geología, geotecnia, economía y planificación operativa en un solo documento técnico.

La forma final del tajo no es arbitraria. Responde a la posición y forma del yacimiento, a la resistencia de la roca circundante, a las restricciones de la superficie y a criterios económicos que determinan hasta qué profundidad vale la pena extraer mineral. Sin un diseño sólido, cualquier operación minera enfrenta riesgos de inestabilidad, sobrecostos y pérdida de reservas aprovechables.

Diferencia entre diseño conceptual y diseño detallado

El diseño de un tajo pasa por dos grandes niveles de definición. El diseño conceptual establece las dimensiones generales del pit, los ángulos de talud preliminares y una estimación de las toneladas de mineral y estéril que contiene. Su propósito es evaluar si el proyecto tiene sentido económico antes de invertir en estudios más costosos. El diseño detallado, en cambio, define con precisión cada banco, cada rampa y cada berma, y se apoya en datos geotécnicos tomados directamente en el campo.

Pasar del nivel conceptual al detallado puede tomar meses de trabajo técnico. Durante ese proceso, los parámetros iniciales suelen ajustarse porque la información real del terreno rara vez coincide exactamente con las estimaciones previas. Por eso, el diseño minero no es un documento estático: se actualiza a medida que avanza la exploración y la operación.

¿Por qué el diseño define la viabilidad del proyecto?

Un diseño mal planteado puede convertir un yacimiento rentable en un proyecto inviable. Si los ángulos de talud son demasiado verticales, aumenta el riesgo de colapso. Si son demasiado tendidos, hay que remover más material estéril del necesario, lo que dispara los costos. El diseño óptimo es el que maximiza la recuperación de mineral manteniendo la operación dentro de límites seguros y económicamente sostenibles.

Factores que condicionan el diseño del tajo

Antes de trazar cualquier geometría, el equipo de diseño analiza un conjunto de variables que condicionan cada decisión posterior. La geología del yacimiento, la topografía del terreno y las restricciones económicas y legales forman el marco dentro del cual se mueve todo el diseño. Ignorar cualquiera de ellas en las etapas iniciales genera correcciones costosas más adelante.

Geología y forma del yacimiento

La geometría de la mineralización es el punto de partida. Un yacimiento de tipo masivo, donde el mineral se distribuye en una gran masa compacta, genera tajos amplios y profundos con forma aproximadamente cónica. Un yacimiento de tipo filoniano, donde el mineral sigue vetas alargadas y estrechas, exige una geometría diferente. La forma, extensión y buzamiento del depósito mineral determinan directamente la orientación del tajo y la estrategia de explotación.

Además de la forma, la naturaleza de la roca que rodea el mineral condiciona los ángulos de talud posibles. Una roca dura y competente permite taludes más verticales; una roca fracturada o con presencia de agua subterránea obliga a trabajar con ángulos más tendidos y mayores anchos de berma para garantizar la estabilidad.

Topografía, propiedad del terreno y restricciones

La superficie sobre la que se asienta el yacimiento impone límites físicos al diseño. Un terreno con pendientes pronunciadas puede condicionar la ubicación de las rampas de acceso o de los botaderos de estéril. Los límites de propiedad, la presencia de infraestructuras cercanas o de zonas protegidas pueden reducir el área disponible para el tajo y obligar a dejar minerales sin explotar fuera de los límites del pit.

Parámetros geométricos fundamentales del diseño

El diseño de un tajo se construye a partir de un conjunto de parámetros geométricos que definen la forma tridimensional de la excavación. Cada parámetro afecta directamente a la estabilidad del tajo, a la cantidad de material que hay que remover y a la eficiencia de las operaciones dentro de él. Modificar uno solo puede cambiar radicalmente los volúmenes de extracción y los costos del proyecto.

Altura de banco y ángulo de cara de banco

El banco es la unidad estructural básica de una mina a cielo abierto. Se trata de cada uno de los escalones horizontales que forman las paredes del tajo. La altura del banco es la distancia vertical entre la cresta (parte superior) y la pata (parte inferior) de ese escalón, y su valor depende principalmente del tipo y tamaño del equipo de carga que operará en la mina. En yacimientos de roca dura, una altura típica de banco se sitúa alrededor de los 15 metros, aunque puede variar según el proyecto.

El ángulo de cara de banco es la inclinación de la pared vertical de cada escalón respecto a la horizontal. En roca dura, este ángulo puede alcanzar valores entre 70° y 90°, mientras que en materiales más blandos o fracturados es necesario reducirlo para evitar desprendimientos. Un ángulo de cara de banco mayor permite recuperar más mineral por cada nivel, pero exige una roca de buena calidad geotécnica.

Ancho de berma y talud inter-rampas

La berma es la plataforma horizontal que queda entre dos bancos consecutivos. Su función principal es actuar como barrera de seguridad para retener rocas o material suelto que pueda desprenderse de la cara del banco superior. El ancho de la berma se determina mediante estudios geotécnicos: a mayor riesgo de desprendimiento o mayor altura de banco, mayor debe ser su anchura para que el sistema de taludes sea estable.

El ángulo inter-rampas representa la inclinación promedio de la pared del tajo entre dos rampas consecutivas, medida desde la pata del banco inferior hasta la cresta del banco superior de ese tramo. Es un valor intermedio entre el ángulo de cara de banco (más vertical) y el ángulo overall (más tendido), y es uno de los parámetros que los geotécnicos ajustan con mayor cuidado durante el diseño.

Ángulo global de talud (overall)

El ángulo overall, o ángulo global de talud, es el parámetro geométrico más representativo de la inclinación total de la pared del tajo. Se mide desde la pata del banco más profundo hasta la cresta del banco más alto, incluyendo todas las bermas, rampas y singularidades geométricas que existan en ese tramo. Es el ángulo que define la «silueta» del tajo visto de perfil y el que tiene mayor impacto en el volumen total de material estéril que hay que remover.

Diseño de rampas y vías de acarreo

Las rampas son los accesos que permiten a los camiones y equipos moverse entre los distintos niveles del tajo. Su diseño no es secundario: una rampa mal ubicada o con una pendiente inadecuada puede convertirse en un cuello de botella que limite toda la producción de la mina. Además, las rampas ocupan espacio en las paredes del tajo, lo que reduce el ángulo inter-rampas y aumenta el volumen total de material que hay que extraer.

Gradiente, ancho y radio de curvatura

La pendiente máxima de una rampa en una mina a cielo abierto suele situarse entre el 8 % y el 12 %, según el tipo de equipo que circulará por ella. Un camión cargado con material necesita una pendiente que no comprometa su capacidad de frenado ni su velocidad de ascenso. El ancho de la rampa debe ser suficiente para permitir el paso de dos vehículos en sentidos opuestos más un margen de seguridad a cada lado, lo que en minas de gran tonelaje puede superar los 25 metros de anchura.

El radio de curvatura en los cambios de dirección de la rampa es otro parámetro crítico. Los camiones de gran porte que operan en minas a cielo abierto tienen radios de giro elevados, por lo que las curvas deben diseñarse con holgura suficiente para que el vehículo pueda maniobrar sin reducir excesivamente la velocidad ni comprometer la seguridad.

Tipos de trazado: espiral y zigzag

Existen dos configuraciones principales para el trazado de una rampa en un tajo. El trazado en espiral rodea el perímetro del tajo de forma continua, descendiendo gradualmente hasta el fondo. Permite un flujo de tráfico más fluido y continuo. El trazado en zigzag, también llamado de curvas en herradura, alterna tramos descendentes con inversiones de sentido. El trazado en espiral es más habitual en tajos de gran diámetro; el zigzag se aplica cuando la geometría del yacimiento o la disponibilidad de espacio lo exigen.

¿Cómo se determina el límite último del pit?

El límite último del pit, también llamado pit final, es la frontera tridimensional que define hasta dónde se excavará la mina durante toda su vida útil. Determinar este límite es una de las decisiones más importantes del proceso de diseño, porque define la cantidad total de mineral recuperable y el volumen de material estéril que habrá que mover. No se trata de un límite físico impuesto por la roca, sino de un límite económico: el punto en que el costo de extraer una tonelada de estéril adicional supera el valor del mineral que se obtiene a cambio.

Ratio de desmonte y viabilidad económica

El ratio de desmonte, o strip ratio, es la relación entre el volumen de material estéril que hay que remover y el volumen de mineral que se extrae. Un ratio de desmonte elevado significa que por cada tonelada de mineral útil hay que mover muchas toneladas de roca sin valor económico. A medida que el tajo se hace más profundo, el ratio de desmonte tiende a aumentar, lo que encarece progresivamente la operación y llega a un punto en que la minería a cielo abierto deja de ser competitiva frente a la minería subterránea.

El pit final es el límite donde el beneficio económico marginal de seguir excavando a cielo abierto se iguala con el costo de hacerlo: más allá de ese punto, la operación pierde rentabilidad o debe reconvertirse a minería subterránea.

Métodos de optimización del pit final

Existen métodos matemáticos y computacionales para encontrar el pit final óptimo. Los más utilizados en la industria son el método del cono flotante y el algoritmo de Lerchs-Grossman. Ambos trabajan sobre el modelo de bloques del yacimiento —una representación tridimensional de la masa mineralizada— y asignan a cada bloque un valor económico neto que combina el valor del mineral que contiene con el costo de extraerlo. El pit óptimo es el conjunto de bloques que maximiza el valor económico total del proyecto dentro de los ángulos de talud geotécnicamente admisibles.

Puedes ampliar el contexto técnico de este proceso revisando el campo general de la ingeniería de minas, donde se articulan los principios que gobiernan tanto el diseño como la planificación de operaciones mineras a distintas escalas.

Etapas del proceso de diseño de la mina

El diseño de una mina a cielo abierto no ocurre de una sola vez. Se desarrolla en etapas sucesivas, y cada una alimenta a la siguiente con información más precisa. La secuencia lógica va desde la exploración y el conocimiento del yacimiento hasta la planificación detallada de la extracción y el cierre, pasando por la optimización del pit y el diseño geométrico de bancos, rampas y botaderos.

Equipos y operaciones dentro del tajo

El diseño del tajo condiciona directamente qué equipos pueden operar en él y con qué eficiencia lo hacen. Las dimensiones de los bancos, el ancho de las rampas y el radio de las curvas se calculan en función del tamaño de los equipos previstos, no al revés. La secuencia operativa básica dentro de un tajo a cielo abierto es: perforación, voladura, carga y transporte hasta el punto de descarga o procesamiento.

En yacimientos de roca dura, la perforación y la voladura son imprescindibles para fragmentar el macizo rocoso antes de que las excavadoras puedan cargar el material. La voladura debe diseñarse con cuidado para no generar vibraciones que desestabilicen los taludes adyacentes. Los equipos de carga —normalmente palas de cable o excavadoras hidráulicas de gran porte— trabajan en coordinación directa con los camiones de acarreo, cuya capacidad de carga puede superar las 300 toneladas en minas de gran escala.

Gestión de residuos, botaderos y drenaje

Toda mina a cielo abierto genera grandes volúmenes de material estéril que no contiene mineral con valor económico, pero que hay que depositar en algún lugar. Los botaderos son las zonas habilitadas para acumular ese material fuera del tajo. Su diseño no es arbitrario: deben ubicarse en lugares estables, con pendientes y alturas controladas, y alejados de cursos de agua para evitar la contaminación por drenaje ácido.

El drenaje dentro del tajo es otro aspecto crítico. El agua, ya sea de lluvia o subterránea, reduce la resistencia de los taludes y puede provocar inestabilidades. Por eso, el diseño incluye sistemas de bombeo, cunetas en los bancos y gradientes calculadas en las rampas para evacuar el agua de forma controlada hacia puntos de extracción o de tratamiento. Un tajo con mala gestión del agua es un tajo con taludes comprometidos, independientemente de lo bien que estén diseñados sus ángulos.

Para comprender la variedad de materiales que se extraen en operaciones de este tipo y cómo condiciona el diseño, resulta útil explorar el campo de la minería no metálica, donde los parámetros de diseño del tajo varían respecto a los yacimientos metálicos clásicos.

Impacto ambiental y plan de cierre integrado

El diseño de una mina a cielo abierto no termina cuando se alcanza el pit final. Desde las etapas más tempranas del proyecto, el equipo técnico debe integrar el plan de cierre: cómo se restaurará el terreno, qué pasará con los botaderos, cómo se gestionará el agua una vez que cesen las operaciones y qué medidas se adoptarán para minimizar el impacto sobre el entorno. Un cierre mal planificado puede generar pasivos ambientales que se mantienen activos durante décadas después de que la mina deje de operar.

Las principales afectaciones ambientales de una mina a cielo abierto incluyen la alteración del paisaje, el polvo en suspensión, las vibraciones por voladuras, el potencial de contaminación de acuíferos y la generación de drenaje ácido en los botaderos de roca sulfurosa. El diseño moderno aborda estas cuestiones desde el inicio, no como un anexo al proyecto, sino como parte integral de la planificación. Las normativas ambientales en la mayor parte de los países exigen que el plan de cierre esté redactado y aprobado antes de que comience la extracción.

Si quieres situar estas operaciones en su contexto más amplio, el artículo sobre minería a cielo abierto ofrece una visión general de los métodos, características y criterios de aplicación de este tipo de explotación.

Preguntas frecuentes

¿Qué es un banco en una mina a cielo abierto?

Un banco es cada uno de los escalones horizontales que conforman las paredes de un tajo a cielo abierto. El yacimiento se extrae de arriba hacia abajo, generando bancos sucesivos desde el nivel superior hasta el fondo del pit. Cada banco tiene una altura determinada por el tamaño del equipo de carga y por las condiciones geotécnicas del macizo rocoso. La cara del banco es la pared inclinada que queda entre la cresta de un nivel y la pata del nivel siguiente, y su ángulo es uno de los parámetros geométricos más importantes del diseño.

¿Cuál es la diferencia entre talud de banco y talud overall?

El talud de banco es la inclinación de la cara de un único escalón del tajo, medida entre la cresta y la pata de ese escalón. Es el ángulo más local y suele ser el más vertical de todos. El talud overall, en cambio, es la inclinación global de toda la pared del tajo, desde el punto más bajo hasta el más alto, incluyendo bermas, rampas y cualquier otro elemento geométrico. El ángulo overall es siempre menor que el ángulo de cara de banco y es el que determina cuánto material estéril hay que remover para mantener estable toda la pared.

¿Cómo afecta el ratio de desmonte al diseño del pit?

El ratio de desmonte es la cantidad de material estéril que hay que extraer por cada unidad de mineral útil. Cuanto mayor sea este valor, más costosa resulta la operación. En el diseño del pit, el ratio de desmonte actúa como criterio de límite: cuando la cantidad de estéril necesaria para acceder al mineral en un determinado bloque supera el umbral económico admisible, ese bloque queda fuera del pit final. Por tanto, un precio del mineral más alto permite tolerar un mayor ratio de desmonte y hace viable explotar un pit más profundo o más extenso.

¿Qué software se usa para el diseño de minas a cielo abierto?

Los paquetes más utilizados en la industria para el diseño de minas a cielo abierto incluyen Vulcan, Datamine Studio OP, Deswik CAD, MineSight y Leapfrog Geo para el modelado del yacimiento. Estos programas permiten construir el modelo de bloques, optimizar el pit final mediante algoritmos como el de Lerchs-Grossman y diseñar bancos, rampas y botaderos en un entorno tridimensional. La elección del software depende del tipo de yacimiento, el tamaño de la empresa y los estándares técnicos del proyecto, aunque la mayor parte de ellos comparten los fundamentos geométricos y económicos del diseño.

¿Qué es la berma en minería a cielo abierto?

La berma es la plataforma horizontal que separa dos bancos consecutivos en la pared de un tajo. Su función principal es retener rocas o material suelto que pueda desprenderse de la cara del banco superior, evitando que llegue a los niveles inferiores donde trabajan personas y equipos. El ancho de la berma se determina mediante estudios geotécnicos y depende de la altura del banco, del tipo de roca y del riesgo de desprendimiento. Además de su función de seguridad, la berma contribuye a la estabilidad general del talud al distribuir las cargas entre los diferentes niveles del tajo.

¿Por qué se realizan estudios geotécnicos antes del diseño?

Los estudios geotécnicos son el fundamento sobre el que se establecen los ángulos de talud del diseño. Sin conocer la resistencia de la roca, la presencia de fallas, el comportamiento del agua subterránea y las estructuras geológicas del macizo, no es posible determinar cuán inclinadas pueden ser las paredes del tajo sin riesgo de colapso. Un ángulo de talud demasiado agresivo puede provocar deslizamientos que pongan en riesgo vidas humanas y paralicen la operación durante meses. La geotecnia no es un trámite administrativo: es la base de cualquier diseño seguro y económicamente eficiente.

¿Cuándo se decide explotar una mina a cielo abierto en vez de una subterránea?

La decisión depende principalmente de la profundidad del yacimiento y del ratio de desmonte. Cuando el mineral se encuentra cerca de la superficie y el volumen de estéril a remover es manejable, la minería a cielo abierto resulta más eficiente y económica porque permite tasas de producción más altas y costos operativos menores. A medida que el yacimiento se profundiza, el ratio de desmonte aumenta y llega un punto en que extraer el estéril necesario para continuar a cielo abierto cuesta más que cambiar a un método subterráneo. Muchas minas combinan ambos métodos en distintas etapas de su vida útil.

Conclusión

El diseño de una mina a cielo abierto es un proceso técnico que integra geología, geotecnia, ingeniería y economía para definir la forma, los límites y la secuencia de extracción de un tajo. Ninguno de sus parámetros —bancos, bermas, rampas o ángulos de talud— se elige de forma arbitraria: cada valor responde a condiciones reales del terreno y a criterios económicos que determinan si el proyecto es viable.

Ahora que conoces los elementos fundamentales del diseño, puedes identificar con más claridad por qué cada tajo tiene la forma que tiene y qué decisiones técnicas hay detrás de cada banco o cada rampa. Aplicar ese conocimiento te permitirá entender no solo cómo se diseña una mina, sino por qué ciertos proyectos prosperan y otros no llegan a la etapa de producción.
