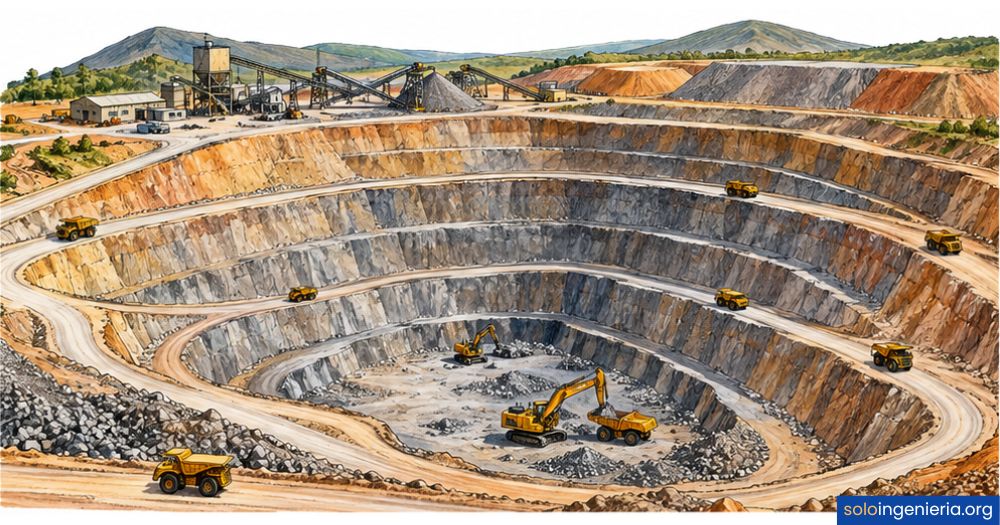

Partes de una mina a cielo abierto

¿Qué es una mina a cielo abierto?

Una mina a cielo abierto es una explotación minera que se desarrolla en la superficie del terreno, sin necesidad de construir túneles ni galerías subterráneas. El proceso consiste en retirar progresivamente las capas de suelo y roca que cubren el yacimiento mineral hasta alcanzarlo y extraerlo. A diferencia de otros métodos, toda la operación queda expuesta al aire libre.

Este tipo de minería se elige cuando el yacimiento está ubicado cerca de la superficie y su tamaño o concentración mineral justifica mover grandes volúmenes de material. La forma característica de estas minas es la de un cono invertido o anfiteatro escalonado, resultado de excavar hacia abajo en niveles sucesivos llamados bancos.

Diferencia entre mina a cielo abierto y mina subterránea

La diferencia fundamental está en dónde ocurre la extracción. En la minería a cielo abierto, toda la operación se desarrolla en la superficie, lo que permite usar maquinaria de gran tamaño y mover volúmenes enormes de material por día. En la minería subterránea, la extracción ocurre dentro de la tierra a través de túneles, galerías y pozos excavados con precisión.

La elección entre uno u otro método depende principalmente de la profundidad del yacimiento y de la relación entre el volumen de material estéril que hay que retirar y la cantidad de mineral que se va a obtener. Cuando el yacimiento está próximo a la superficie y es de gran extensión, la opción a cielo abierto resulta más eficiente desde el punto de vista operativo y económico.

¿Cuándo se usa la minería a cielo abierto?

Este método se aplica cuando los depósitos minerales se encuentran a profundidades relativamente bajas y su concentración está distribuida en grandes volúmenes de roca. El carbón, el cobre, el oro, la plata y el hierro son algunos de los recursos que se extraen frecuentemente mediante esta técnica. También se emplea en canteras para obtener materiales de construcción como piedra, grava o mármol.

Partes principales de una mina a cielo abierto

Una mina a cielo abierto no es simplemente una excavación. Es un conjunto de elementos diseñados con criterios de ingeniería, seguridad y eficiencia operativa. Cada parte cumple una función específica e insustituible dentro del ciclo de extracción, y todas ellas trabajan de forma coordinada para que la operación sea posible.

El tajo o rajo

El tajo —también llamado rajo en países como Chile o Perú— es la excavación principal de la mina, el gran hueco que se forma al retirar progresivamente la roca y el suelo para llegar al mineral. Su forma característica recuerda a un embudo o cono invertido, ya que las paredes se inclinan hacia adentro a medida que la excavación gana profundidad. Este elemento es, en esencia, el cuerpo central de toda la operación.

El tamaño del tajo depende de la extensión y la profundidad del yacimiento. Algunos rajos pueden superar los 500 metros de profundidad y abarcar centenares de hectáreas de superficie. La profundidad máxima operativa está limitada por la estabilidad de las paredes y por la capacidad de la maquinaria para sacar el material desde el fondo hasta la superficie de forma rentable.

Los bancos de explotación

El banco es la unidad básica de trabajo dentro de un tajo abierto. Se trata de cada uno de los escalones horizontales que se forman al excavar el terreno en niveles sucesivos. Esta disposición escalonada no es estética: responde a razones de seguridad, acceso de maquinaria y control del flujo de material. Sin los bancos, la pared del tajo sería vertical e inestable.

Cada banco tiene una altura que varía según el tipo de roca y el equipo que opera en él, normalmente entre 13 y 18 metros. En un mismo tajo pueden estar activos varios bancos de forma simultánea: uno en fase de perforación, otro en plena extracción y uno más en proceso de finalización. Esta sincronía permite mantener la producción de forma continua y organizada.

Las bermas de seguridad

La berma es la franja horizontal que queda entre el borde inferior de un banco y el inicio del siguiente. Su función principal es actuar como barrera de contención para el material que pueda desprenderse desde los niveles superiores. Sin ella, cualquier roca suelta rodaría sin control hasta el fondo del tajo, poniendo en riesgo tanto a los equipos como al personal que trabaja en los niveles inferiores.

El ancho de la berma se calcula con criterios geotécnicos precisos. En la práctica, oscila entre 8 y 12 metros, un espacio suficiente para detener el material caído y, en algunos casos, para que circule maquinaria de mantenimiento. Las bermas más amplias se destinan al tránsito de camiones de gran tonelaje, que necesitan espacio para cruzarse con seguridad.

La rampa de acceso

La rampa es el camino inclinado que conecta la superficie con cada uno de los bancos del tajo. Sin ella, sería imposible que los camiones, excavadoras y demás maquinaria accedieran a los distintos niveles de trabajo. Su diseño determina la eficiencia de todo el ciclo de transporte: una rampa mal trazada puede multiplicar los tiempos de acarreo y elevar el costo operativo de forma significativa.

Las rampas pueden recorrer el perímetro del tajo en espiral o en zigzag, según la geometría del yacimiento. El ancho mínimo es de unos 25 metros para permitir que dos camiones de gran tonelaje se crucen en sentidos contrarios sin comprometer la seguridad. La pendiente máxima se calcula para que los vehículos cargados puedan circular sin problemas mecánicos ni riesgos de volcamiento.

La escombrera o botadero de estéril

No toda la roca que se extrae de un tajo contiene mineral aprovechable. La mayor parte del material removido es roca estéril, es decir, roca sin valor económico que hay que retirar para llegar al mineral. La escombrera es el área donde se deposita este material de descarte, formando grandes montículos escalonados ubicados cerca del perímetro del tajo.

El diseño y la gestión de la escombrera son tan importantes como el diseño del propio tajo. Una escombrera mal construida puede desestabilizarse y generar deslizamientos que afecten la operación o el entorno. Por eso, también se construye en niveles escalonados y se monitorea de forma continua para garantizar su estabilidad estructural a lo largo de toda la vida útil de la mina.

La planta de procesamiento

Una vez que el mineral sale del tajo, no está listo para su uso directo. Antes de convertirse en un producto comercializable, debe pasar por una serie de procesos físicos y químicos. La planta de procesamiento es la instalación donde se tritura, muele y separa el mineral del material sin valor para obtener el concentrado final. Su ubicación suele estar cerca del tajo para reducir los tiempos y costos de transporte.

El proceso en la planta comienza con la trituración primaria, donde el mineral se reduce a fragmentos manejables, y continúa con etapas de molienda y separación cada vez más finas. Puedes conocer más sobre los detalles de este proceso en el artículo sobre cómo se extrae el oro de una mina, donde se explica con detalle cada fase de tratamiento del mineral desde la roca bruta hasta el producto final.

Geometría y diseño del tajo abierto

El diseño de un tajo no es arbitrario. Cada ángulo, cada altura y cada dimensión responden a cálculos de ingeniería que buscan el equilibrio entre la seguridad de las paredes, la eficiencia operativa y la rentabilidad económica. Un diseño mal calibrado puede provocar derrumbes o hacer inviable la extracción por costos excesivos de operación.

Ángulo de talud y estabilidad

El talud es la superficie inclinada de la pared del banco, la cara que mira hacia el interior del tajo. El ángulo de talud es uno de los parámetros más críticos del diseño, ya que determina si las paredes son estables o si corren riesgo de colapsar. En rajos de roca dura, este ángulo suele oscilar entre 55° y 80° respecto a la horizontal, según las propiedades mecánicas del macizo rocoso.

La estabilidad del talud se evalúa mediante estudios geotécnicos que analizan la resistencia de la roca, la presencia de fracturas y la influencia del agua subterránea. El objetivo es encontrar el ángulo más inclinado posible que siga siendo seguro, porque un talud más vertical permite excavar menos material estéril y reduce los costos de la operación. Este análisis se repite a medida que el tajo gana profundidad.

Altura y ancho de banco

La altura de cada banco no se elige de forma arbitraria: depende directamente del tamaño de la maquinaria de carguío que opera en ese nivel. Si la excavadora o pala mecánica tiene un alcance máximo de 15 metros, el banco no puede superar esa altura, porque el equipo no podría cargar el material de los niveles superiores de forma eficiente. Adaptar la geometría al equipo disponible es un principio básico del diseño de un rajo.

El ancho de trabajo de cada banco también está definido por criterios operativos. Debe ser suficiente para que la excavadora trabaje, el camión maniobre para cargarse y ambos puedan moverse sin interferir entre sí. Un ancho insuficiente reduce la productividad y aumenta el riesgo de accidentes, mientras que un ancho excesivo implica remover más material estéril del necesario, encareciendo la operación.

¿Cómo se extraen los minerales en un tajo abierto?

La extracción en una mina a cielo abierto sigue un ciclo operativo bien definido que se repite banco por banco: se perfora la roca, se fragmenta con explosivos, se carga el material y se transporta hacia su destino. Cada etapa requiere equipos específicos y se planifica con antelación para no interrumpir el ritmo de producción de la mina.

Perforación y voladura

El primer paso para extraer roca en un banco es perforarla. Se hacen agujeros verticales a distancias regulares —generalmente entre 8 y 12 metros entre sí— usando perforadoras rotativas o de percusión montadas sobre orugas. La malla de perforación cubre toda la superficie del banco que se quiere volar, garantizando que la detonación posterior fragmente la roca de manera uniforme.

Una vez perforados los agujeros, se carga cada uno con explosivos y se conectan en una secuencia de detonación controlada. La voladura no es una explosión caótica: se diseña para que la roca se fragmente en bloques de tamaño adecuado —habitualmente menores de un metro de diámetro— que puedan ser cargados por la maquinaria y procesados en la planta sin pasos adicionales de reducción.

Carguío y transporte

Tras la voladura, excavadoras hidráulicas o palas de gran capacidad recogen el material fragmentado y lo cargan en camiones de acarreo. Estos vehículos, conocidos como camiones fuera de ruta, pueden transportar entre 150 y más de 370 toneladas por viaje, lo que los convierte en el corazón logístico de cualquier operación a cielo abierto. Una vez cargados, suben por la rampa hacia la superficie.

En la superficie, el destino del material depende de su contenido mineral. La roca con mineral se dirige a la planta de procesamiento; la roca estéril, al botadero o escombrera. Esta clasificación se hace en tiempo real durante la operación, apoyada por modelos geológicos y sistemas de monitoreo que indican qué zonas del banco contienen mineral y cuáles no. Así se evita mezclar material valioso con estéril.

Infraestructura auxiliar de una mina a cielo abierto

Más allá del tajo y sus componentes geométricos directos, una mina a cielo abierto requiere una serie de instalaciones auxiliares sin las cuales la operación no podría sostenerse. Esta infraestructura de soporte es tan vital como la propia excavación, aunque muchas veces pase desapercibida para quienes se acercan al tema por primera vez.

• Talleres de mantenimiento: Espacios equipados para la reparación y mantenimiento de los equipos pesados. Una excavadora o un camión fuera de ruta representan inversiones millonarias que deben mantenerse en perfecto estado operativo.
• Sistemas de drenaje: Redes de bombeo y canales diseñados para extraer el agua que se acumula en el fondo del tajo. El agua no controlada puede desestabilizar taludes y paralizar la operación.
• Suministro de energía y combustible: Instalaciones para distribuir electricidad y combustible a los distintos frentes de trabajo. Los camiones y equipos de gran tamaño consumen volúmenes considerables de energía en cada turno.
• Depósito de relaves: Instalación donde se almacenan los residuos líquidos del proceso de concentración mineral. Su diseño y gestión ambiental son objeto de regulación estricta en todos los países mineros.
• Campamentos y áreas administrativas: En minas alejadas de zonas urbanas, se construyen instalaciones completas de vivienda, alimentación y oficinas para el personal que trabaja en turnos rotativos.
• Sistemas de monitoreo y comunicación: Tecnologías de rastreo satelital, sensores geotécnicos y centros de control remoto que supervisan en tiempo real el movimiento de equipos, la estabilidad de taludes y las variables operativas.

Tipos de minas a cielo abierto

No todas las minas a cielo abierto son iguales. El término engloba distintos métodos de explotación que se diferencian por el tipo de mineral que se extrae, la geometría del yacimiento y la forma en que se organiza la excavación. Conocer estas variantes ayuda a entender por qué no todas las minas tienen la misma apariencia ni funcionan del mismo modo.

La corta minera es el método más habitual para extraer minerales metálicos como el cobre, el oro o el hierro. Su forma troncocónica y sus múltiples bancos son la imagen más reconocible de la minería a cielo abierto. Las canteras, en cambio, se dedican a materiales de construcción y suelen ser menos profundas. Las descubiertas se emplean para yacimientos horizontales de carbón, retirando la cobertura de suelo de forma sistemática. Y las graveras extraen materiales sueltos como arena y grava, a veces con técnicas hidráulicas.

Impacto ambiental y gestión de residuos

La minería a cielo abierto genera una alteración significativa del paisaje y del entorno natural. El impacto ambiental más visible es la modificación irreversible de la topografía: el terreno original desaparece y en su lugar queda el tajo, la escombrera y las distintas instalaciones auxiliares. Por eso, los proyectos mineros modernos deben presentar planes de gestión ambiental antes de iniciar cualquier operación.

Uno de los residuos más delicados son los relaves, los desechos líquidos y sólidos del proceso de concentración mineral. Se almacenan en depósitos especialmente diseñados —llamados tranques o embalses de relaves— que deben cumplir estrictos estándares de impermeabilización y contención para evitar la filtración de sustancias hacia el suelo y las aguas subterráneas. Su gestión inadecuada es uno de los mayores riesgos ambientales de la industria.

Además del manejo de residuos, las minas modernas implementan medidas para controlar el polvo, el ruido y las vibraciones producidas por las voladuras. Al cierre de la mina, la regulación exige un plan de restauración que busque devolver el área al uso más compatible posible: reforestación, modelado del terreno y estabilización de taludes son algunas de las acciones habituales. Puedes explorar más sobre los fundamentos de esta disciplina en la sección de ingeniería de minas, donde se abordan las bases técnicas que sustentan estas operaciones.

Preguntas frecuentes

¿Qué es el banco en una mina a cielo abierto?

El banco es cada uno de los escalones horizontales en que se divide el tajo. Es la unidad básica de trabajo: sobre él operan las perforadoras, los explosivos se cargan en sus agujeros y las excavadoras recogen el material fragmentado. Su altura varía normalmente entre 13 y 18 metros, según el tipo de roca y el equipo disponible. La disposición escalonada en bancos sucesivos garantiza la estabilidad de las paredes del tajo y permite que varios frentes de trabajo operen de forma simultánea sin interferir entre sí.

¿Para qué sirve la berma en un rajo abierto?

La berma es la franja horizontal que queda entre el borde inferior de un banco y el inicio del siguiente. Su función principal es actuar como zona de contención: cualquier roca que se desprenda de las paredes superiores queda retenida en la berma, sin rodar hasta el fondo del tajo donde trabajan personas y equipos. Su ancho —generalmente entre 8 y 12 metros— se calcula con criterios geotécnicos que consideran la altura del banco y la calidad de la roca. En algunos casos, las bermas también sirven como plataformas para el tránsito de maquinaria de mantenimiento.

¿Qué función cumple la rampa en una mina a cielo abierto?

La rampa es el camino inclinado que conecta la superficie con los distintos niveles del tajo. Sin ella, sería imposible que los camiones de acarreo, las excavadoras y el resto de la maquinaria accedieran a los bancos de trabajo. Su diseño —trazado en espiral o en zigzag alrededor del perímetro del tajo— determina en gran medida la eficiencia operativa de la mina, ya que los camiones cargados recorren por ella el tramo más largo y costoso del ciclo de extracción. Un ancho mínimo de 25 metros garantiza que dos vehículos de gran tonelaje puedan cruzarse con seguridad.

¿Qué se hace con el material estéril en una mina a cielo abierto?

El material estéril —roca sin contenido mineral aprovechable— se deposita en la escombrera, también llamada botadero. Esta zona se ubica cerca del tajo para reducir las distancias de transporte y se construye también en forma escalonada para garantizar su estabilidad. La escombrera se monitorea de forma continua porque un fallo en su estructura puede generar deslizamientos de gran magnitud. En algunos proyectos, parte del estéril se reutiliza para rellenar zonas ya explotadas del tajo, reduciendo el volumen total de material acumulado en superficie.

¿Cuál es la diferencia entre tajo abierto y rajo abierto?

Tajo abierto y rajo abierto son dos términos que describen exactamente el mismo elemento: la excavación principal de una mina a cielo abierto. La diferencia es únicamente geográfica y lingüística. En España y en la bibliografía técnica europea es habitual el término «tajo», mientras que en América Latina —especialmente en Chile, Perú y Bolivia— se utiliza con mayor frecuencia «rajo». Ambas palabras se refieren a la misma estructura: el gran hueco escalonado que se forma al excavar el terreno para extraer el mineral.

¿Qué minerales se extraen en minas a cielo abierto?

La minería a cielo abierto se aplica a una gran variedad de recursos. Entre los minerales metálicos más comunes están el cobre, el oro, la plata, el hierro, el molibdeno y el aluminio (a partir de bauxita). También se extrae carbón en regiones donde las capas carboníferas están cerca de la superficie. Además, las canteras —un tipo de explotación a cielo abierto— producen piedra caliza, granito, mármol, arena y grava para la industria de la construcción. La elección del método depende de la geometría y la profundidad del yacimiento, no del tipo de mineral.

¿Cuánto puede profundizar una mina a cielo abierto?

La profundidad máxima de un tajo abierto está limitada por dos factores principales: la estabilidad geotécnica de las paredes y la rentabilidad económica de la operación. A mayor profundidad, las paredes deben tener ángulos más conservadores para mantenerse estables, lo que obliga a excavar más material estéril. Algunos de los rajos más profundos del mundo superan los 1.000 metros de profundidad. Sin embargo, cuando continuar profundizando a cielo abierto resulta más costoso que operar bajo tierra, muchos proyectos hacen la transición a minería subterránea para seguir explotando el yacimiento.

Conclusión

Una mina a cielo abierto es mucho más que una excavación de gran tamaño. Cada una de sus partes —el tajo, los bancos, las bermas, la rampa, la escombrera y la planta de procesamiento— responde a un diseño de ingeniería preciso que busca extraer el mineral de la forma más segura y eficiente posible. Entender cómo se articula esta estructura te da una visión completamente diferente de lo que implica obtener los minerales que usas a diario.

Ahora que conoces cada componente y su función, puedes ver con otros ojos esas imágenes de tajos gigantes: el escalonado de los bancos no es estético, sino geotécnico; la rampa no es un camino cualquiera, sino la arteria logística de toda la operación; y la escombrera no es un simple montón de tierra, sino una estructura que también se diseña y se monitorea. Aplicar este conocimiento te permite analizar cualquier operación minera con criterio técnico desde el primer momento.
