La perforación diamantina y la circulación reversa son los dos métodos más usados en exploración minera para obtener muestras del subsuelo. La primera extrae un testigo sólido de roca con información geológica detallada; la segunda recupera fragmentos triturados de forma más rápida y económica. Aquí te explicamos cómo funciona cada técnica y en qué momento del proyecto conviene aplicar una u otra.
¿Qué es la perforación diamantina en exploración minera?
La perforación diamantina es una técnica de sondaje que utiliza una corona circular con insertos de diamante industrial en su filo para penetrar la roca sin destruirla. A medida que la corona gira y avanza, extrae un cilindro continuo de roca intacta llamado testigo o core, que queda alojado dentro de un tubo interior conocido como barril de muestreo. Este testigo es, en esencia, una columna sólida del subsuelo que el geólogo puede analizar directamente.
El proceso utiliza agua como fluido de perforación. El agua circula hacia abajo por el espacio entre el tubo exterior y el interior, enfría la corona, lubrica la perforación y arrastra los detritos —los pequeños fragmentos de roca pulverizada que no forman parte del testigo— hacia la superficie por el espacio anular. Así, la muestra sólida queda protegida del desgaste mientras sube el material de desecho.
Componentes del sistema de perforación diamantina
El equipo de perforación diamantina está formado por varios elementos que trabajan de forma coordinada. La máquina perforadora aplica rotación y presión axial sobre la sarta de barras, que transmite ese movimiento hasta la corona ubicada en el fondo del pozo. Dentro de la sarta existe un tubo interior o barril que recoge el testigo sin contaminarlo, mientras el fluido de circulación trabaja por fuera del barril.
- Corona diamantada: Anillo de acero con insertos de diamante industrial que corta la roca al girar. Define el diámetro del testigo.
- Barril de muestreo: Tubo interior que aloja y protege el testigo durante la perforación. Cuando se llena, se extrae con un sistema de cable o elevando la sarta.
- Sarta de barras: Conjunto de tubos roscados entre sí que transmiten la rotación y el empuje desde la máquina hasta la corona en el fondo del sondaje.
- Bomba de agua: Impulsa el fluido de circulación hacia el fondo y garantiza el retorno de los detritos a la superficie sin interrumpir la perforación.
- Máquina perforadora: Motor hidráulico o eléctrico que genera la rotación y aplica la presión necesaria para que la corona avance metro a metro dentro de la roca.
¿Cómo se extrae y clasifica el testigo de roca?
Una vez que el barril de muestreo alcanza su capacidad, la operación se detiene brevemente para recuperar el testigo. Dependiendo del sistema, esto se hace extrayendo toda la sarta de barras o usando un cable interior que sube solo el barril sin mover el resto del equipo —técnica conocida como wire-line o cable de recuperación—. Este último método reduce considerablemente el tiempo de maniobra en sondajes profundos.
En superficie, el testigo se deposita en cajas de madera o plástico numeradas y georreferenciadas, respetando la profundidad exacta de cada tramo. El geólogo registra visualmente la roca, describe sus minerales, estructura y grado de fractura, y toma muestras para análisis químico en laboratorio. Esa descripción metódica se llama logueo del testigo y es uno de los trabajos más importantes de la campaña de exploración.
¿Qué es la circulación reversa y cómo funciona?
La circulación reversa (RC, por sus siglas en inglés) es un método de perforación que fragmenta la roca mediante impacto neumático y transporta los fragmentos resultantes —llamados chips— hacia la superficie a través del interior de un doble tubo. A diferencia de la perforación diamantina, no genera un testigo sólido continuo, sino pequeñas astillas de roca que el geólogo analiza como muestra representativa del subsuelo a cada profundidad.
El principio es el siguiente: un compresor de alta capacidad inyecta aire comprimido hacia abajo por el espacio entre el tubo exterior y el interior de la doble barra. Ese aire llega al cabezal de perforación, ayuda a la fractura de la roca y luego invierte su trayectoria —de ahí el nombre «reversa»— para subir por el tubo interior junto con los chips. Al llegar a superficie, la mezcla de aire y fragmentos pasa por un ciclón que separa y deposita la muestra en bolsas o cubetas etiquetadas.
El papel del doble tubo en la recuperación de muestras
El elemento que hace posible la circulación reversa es el sistema de doble tubo concéntrico: un tubo exterior por donde desciende el aire comprimido y un tubo interior por donde ascienden los chips junto con el flujo de retorno. Esta configuración evita que la muestra se mezcle con material de otros niveles durante su viaje a la superficie, lo que garantiza una representatividad aceptable para análisis geoquímicos por tramos de profundidad.
Sin este diseño, los fragmentos de roca podrían contaminarse con material de zonas más superficiales al subir por el pozo, comprometiendo la confiabilidad de los resultados. El doble tubo, por tanto, no es solo un detalle constructivo: es la clave que convierte la circulación reversa en un método válido para la toma de decisiones geológicas en la etapa inicial de exploración.
Cabezales de perforación: martillo y tricono
La circulación reversa puede usar dos tipos principales de cabezal según las condiciones del terreno. El martillo de fondo de pozo es un pistón neumático que golpea la roca de forma rápida y repetida mientras gira, generando la fragmentación. Funciona bien en rocas duras y secas, y es el cabezal más habitual en exploración.
Cuando la perforación alcanza zonas saturadas de agua o el nivel freático actúa como amortiguador e impide que el martillo fragmente la roca con eficacia, se recurre al tricono: un cabezal con tres conos dentados que giran de forma independiente, triturando la roca por presión y rodadura. Es más lento, pero mantiene el avance en condiciones donde el martillo perdería eficiencia.

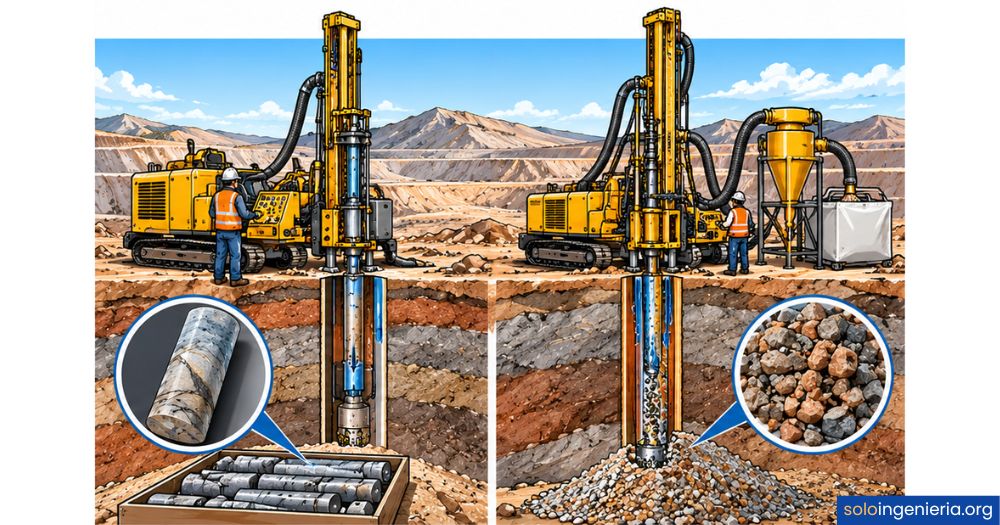

Diferencias clave entre perforación diamantina y circulación reversa
Aunque ambas técnicas buscan el mismo objetivo —obtener información confiable del subsuelo para evaluar un yacimiento—, su principio de funcionamiento, los equipos que emplean y el tipo de muestra que producen son completamente distintos. Conocer esas diferencias te permite entender por qué un proyecto puede usar una, la otra o ambas según la etapa en que se encuentre.
| Criterio | Perforación diamantina | Circulación reversa |
|---|---|---|
| Tipo de muestra | Testigo sólido continuo (core) | Chips o fragmentos triturados |
| Fluido de trabajo | Agua | Aire comprimido |
| Cabezal | Corona con insertos de diamante | Martillo neumático o tricono |
| Velocidad de avance | Menor | Aproximadamente tres veces mayor |
| Costo por metro | Mayor | Sensiblemente menor |
| Información geológica | Muy detallada (estructura, geotecnia, metalurgia) | Geoquímica y litología básica |
| Profundidad habitual | Puede superar los 1.000 m | Generalmente hasta 400–500 m |
| Contaminación de muestra | Muy baja | Baja con doble tubo correcto |
| Tamaño del equipo | Compacto y liviano | Grande; requiere compresor de alta capacidad |
| Uso típico | Confirmación y estudios de viabilidad | Exploración preliminar y regional |
¿En qué etapa del proyecto minero se usa cada método?
La elección del método de perforación no es arbitraria: depende directamente de qué preguntas necesitas responder en cada momento del proyecto. Un proyecto minero avanza por fases con objetivos distintos, y cada fase tiene requerimientos de información propios que determinan qué técnica tiene más sentido aplicar.
La ingeniería de minas integra estas dos técnicas dentro de una estrategia mayor de caracterización del yacimiento. Ningún proyecto serio elige un solo método por preferencia: la elección siempre parte de los objetivos técnicos de cada etapa y del presupuesto disponible para alcanzarlos.
Ventajas y limitaciones de cada técnica
Conocer las ventajas de cada método es tan útil como entender sus restricciones. Ninguna técnica es universalmente superior: cada una tiene un contexto en el que rinde al máximo y situaciones en las que resulta inadecuada o ineficiente. A continuación se desarrollan ambos casos para que puedas evaluar con criterio técnico.
Ventajas y limitaciones de la perforación diamantina
La principal fortaleza de la perforación diamantina es la calidad y completitud de la información que entrega. Al conservar la roca intacta, el geólogo puede describir la estructura del yacimiento, medir el fracturamiento de la roca, tomar muestras para ensayos metalúrgicos y obtener datos de densidad in situ. Todo eso resulta indispensable para redactar un informe de recursos que cumpla con estándares internacionales como el JORC o el NI 43-101.
- Muestra intacta y sin contaminar del subsuelo.
- Permite análisis geotécnico, metalúrgico y estructural.
- Alcanza profundidades superiores a 1.000 m con precisión.
- Resultados con mayor confianza para clasificación de recursos.
- Recuperación de muestra cercana al 100 % en condiciones normales.
- Costo por metro perforado significativamente más alto.
- Velocidad de avance menor: cubre menos terreno por día.
- Requiere agua en cantidad suficiente cerca del sitio.
- Mayor volumen de residuos de lodo en superficie.
- Logística más compleja en terrenos de difícil acceso.
Ventajas y limitaciones de la circulación reversa
La circulación reversa destaca por su velocidad y menor costo operativo. Al no necesitar agua como fluido principal y al usar equipos de avance rápido, permite cubrir grandes extensiones de terreno en el menor tiempo posible. Eso la hace ideal para campañas de exploración donde el objetivo es generar un mapa geoquímico regional antes de decidir dónde concentrar los esfuerzos más costosos.
- Velocidad de avance notablemente superior a la diamantina.
- Costo por metro perforado menor.
- No requiere grandes volúmenes de agua en el proceso.
- Buena representatividad geoquímica con doble tubo correcto.
- Eficaz en rocas duras y terrenos abrasivos.
- No entrega información estructural ni geotécnica detallada.
- Profundidad efectiva generalmente menor que la diamantina.
- El equipo es más voluminoso y pesado: difícil en terrenos remotos.
- Mayor generación de polvo y ruido en superficie.
- La muestra puede contaminarse si el doble tubo presenta fallas.
Entender el ratio de desbroce en minería ayuda a contextualizar por qué la calidad de la información que entregan estos métodos de perforación influye directamente en decisiones económicas clave del proyecto: sin datos geológicos confiables, cualquier estimación de costos de extracción queda en el aire.
¿Se pueden combinar ambos métodos en un mismo proyecto?
Sí, y de hecho es una práctica habitual en proyectos mineros de mediana y gran escala. La combinación de circulación reversa y perforación diamantina en una misma campaña permite equilibrar velocidad, cobertura y profundidad de información. La estrategia más común consiste en usar la circulación reversa en la fase inicial para delimitar rápidamente las zonas con mayor potencial mineral y luego aplicar diamantina en esas zonas específicas para caracterizarlas en detalle.
Un caso práctico de esta combinación sería el siguiente: un proyecto utiliza circulación reversa para perforar una cuadrícula amplia sobre un prospecto de varias decenas de kilómetros cuadrados. Con esos resultados identifica tres zonas con anomalías geoquímicas significativas. Sobre esas tres zonas concentra las campañas de perforación diamantina para obtener el nivel de detalle que exigen los organismos reguladores y los potenciales inversores. El resultado final es más información, en menos tiempo y con menor gasto total que si hubiera usado solo la técnica más cara desde el principio.
Preguntas frecuentes
¿Qué es un testigo de roca en perforación diamantina?
El testigo de roca, también llamado core, es un cilindro sólido y continuo de roca que la corona diamantada extrae sin destruirlo durante la perforación. Queda alojado en el barril de muestreo y se recupera en tramos para ser descrito, fotografiado y analizado en laboratorio. A diferencia de los chips de la circulación reversa, el testigo conserva la estructura original de la roca: sus minerales, fracturas, capas y texturas están intactos, lo que permite al geólogo interpretar la geología del subsuelo de forma directa y detallada.
¿Cuál es la diferencia entre chips y testigo en perforación minera?
Los chips son pequeños fragmentos de roca triturada que generan la circulación reversa al impactar el martillo neumático contra el frente de perforación. Llegan a la superficie mezclados con el flujo de aire y se recolectan en bolsas por tramos de profundidad. El testigo, en cambio, es un cilindro sólido que conserva la roca intacta. La diferencia clave está en el nivel de información: el chip permite análisis geoquímico básico, mientras que el testigo habilita estudios estructurales, metalúrgicos y geotécnicos que el chip no puede ofrecer.
¿Para qué profundidades se recomienda la perforación diamantina?
La perforación diamantina no tiene un límite estricto de profundidad desde el punto de vista técnico; con el equipo adecuado puede superar los 1.000 metros. Sin embargo, a mayor profundidad, el costo y la complejidad logística aumentan de forma considerable. En la práctica, se recomienda cuando el yacimiento se ubica a profundidades que la circulación reversa no puede alcanzar con eficiencia, o cuando la profundidad del objetivo exige la calidad de muestra que solo el testigo puede proporcionar, independientemente del costo adicional.
¿Qué equipos se necesitan para la circulación reversa?
El equipo principal de la circulación reversa incluye la máquina perforadora con su sistema de rotación e impacto, la sarta de barras de doble tubo concéntrico, el cabezal de perforación —martillo de fondo de pozo o tricono—, un compresor de aire de alta presión y gran volumen que actúa como fuente de energía del proceso y el ciclón de superficie que separa los chips del flujo de aire y los deposita en las bolsas de muestra. El compresor es el componente más determinante: su capacidad limita la profundidad máxima alcanzable y la velocidad de avance.
¿Cuál método de perforación es más económico en exploración minera?
La circulación reversa es, por lo general, más económica en términos de costo por metro perforado. Su mayor velocidad de avance reduce el tiempo en sitio y, al no requerir grandes volúmenes de agua, simplifica la logística. La perforación diamantina tiene un costo por metro más elevado debido a las coronas, el agua, el tiempo de operación y la mayor complejidad del equipo. No obstante, la comparación de costos debe hacerse por objetivo geológico, no solo por metro: si el proyecto necesita testigos para clasificar recursos, la diamantina puede ser la opción más eficiente aunque cueste más por metro.
¿Qué es un ciclón en la perforación de circulación reversa?
El ciclón es un separador mecánico instalado en superficie que recibe la mezcla de aire y chips que sube por el tubo interior de la sarta. Su diseño provoca un movimiento rotatorio en la mezcla que, por acción de la fuerza centrífuga, separa los sólidos del flujo de aire. Los chips quedan depositados en la parte inferior del ciclón, desde donde caen directamente a las bolsas de muestra etiquetadas por profundidad. Es una pieza sencilla pero indispensable: sin ella, la separación de la muestra no sería posible de forma ordenada y representativa.
¿Cuándo se usa tricono en lugar de martillo en circulación reversa?
El tricono reemplaza al martillo de fondo de pozo cuando la perforación alcanza zonas saturadas de agua subterránea. En esas condiciones, el agua actúa como amortiguador y reduce drásticamente la energía de impacto del martillo, lo que frena el avance. El tricono, que tritura la roca por presión y rodadura en lugar de impacto, mantiene su eficacia independientemente de la presencia de agua. La elección entre martillo y tricono depende, por tanto, de la posición del nivel freático y de las características mecánicas de la roca en cada tramo del sondaje.
Conclusión
La perforación diamantina y la circulación reversa son las dos técnicas que sostienen la exploración minera moderna. Cada una responde a una necesidad distinta: la primera te entrega información geológica completa a través de un testigo sólido; la segunda te permite recorrer grandes extensiones de terreno con rapidez y a un costo menor. No son rivales, sino herramientas que se complementan dentro de una estrategia bien diseñada.
Ahora que conoces cómo funciona cada método, qué equipos utilizan, qué tipo de muestra producen y en qué etapa del proyecto conviene aplicar uno u otro, puedes leer con mucho más criterio cualquier informe de exploración o campaña de sondaje. Ese contexto te ayuda a interpretar los datos que aparecen en informes técnicos, presentaciones de proyectos y estudios de viabilidad con una perspectiva más sólida.
Si este tema te resultó útil, en este sitio web encontrarás más contenido sobre ingeniería de minas, exploración y operaciones mineras desarrollado con el mismo nivel de detalle. Sigue explorando y construye una base de conocimiento que te sirva tanto en el aula como en el campo.
