Tipos de presas de relaves mineros

¿Qué es una presa de relaves mineros?

Una presa de relaves mineros es una obra de infraestructura geotécnica diseñada para almacenar los residuos sólidos que genera el procesamiento del mineral en una mina. Esos residuos, llamados relaves o colas, son básicamente roca finamente molida mezclada con agua, con una consistencia similar a la del lodo, y no pueden verterse directamente al medioambiente sin un sistema de contención adecuado.

La presa se construye a partir de un muro inicial de arranque, conformado por material de préstamo, estéril de mina o la fracción gruesa del propio relave. A medida que la mina produce más residuos, ese muro crece progresivamente en altura, al ritmo de la operación. Este carácter dinámico es precisamente lo que hace que el diseño y la gestión de estas estructuras sean tan exigentes desde el punto de vista técnico.

Componentes principales de una presa de relaves

Dentro de una presa de relaves se reconocen cuatro partes fundamentales que conviven en el mismo espacio de almacenamiento. Cada una cumple una función específica y su correcto funcionamiento depende del diseño conjunto de la estructura.

• Dique o muro exterior: Es la estructura de contención principal. Puede construirse con material de préstamo externo, con estéril de mina o con la fracción arenosa gruesa del propio relave, según el método elegido.
• Playa de arenas: Zona adyacente al punto de vertido donde se deposita la fracción gruesa del relave. Su consolidación aporta estabilidad al muro cuando se usa como material de construcción progresiva.
• Laguna de decantación: Zona de aguas clarificadas, donde los finos en suspensión terminan de sedimentar. Su nivel debe mantenerse controlado para evitar que el agua sature el muro y comprometa la estabilidad.
• Depósito de lodos sedimentados: Acumulación de la fracción más fina del relave. Su comportamiento ante sismos es uno de los factores de riesgo más estudiados en geotecnia minera.

¿En qué se diferencia de una presa convencional de agua?

La diferencia más evidente es que una presa de agua almacena un recurso valioso, mientras que una presa de relaves contiene un residuo del proceso productivo. Esa distinción tiene consecuencias directas: las presas de relaves suelen percibirse como un costo operativo antes que como una inversión, lo que históricamente ha influido en el nivel de recursos dedicados a su diseño y mantenimiento.

Técnicamente, la diferencia más crítica radica en que las presas de relaves se construyen de forma progresiva y simultánea a la operación de la mina. Esto significa que la estructura crece en altura mientras sigue recibiendo material, algo que no ocurre en las presas de almacenamiento de agua. Además, el material contenido puede ser química y mecánicamente inestable, lo que exige un monitoreo constante durante toda la vida útil de la instalación.

Clasificación según el método constructivo

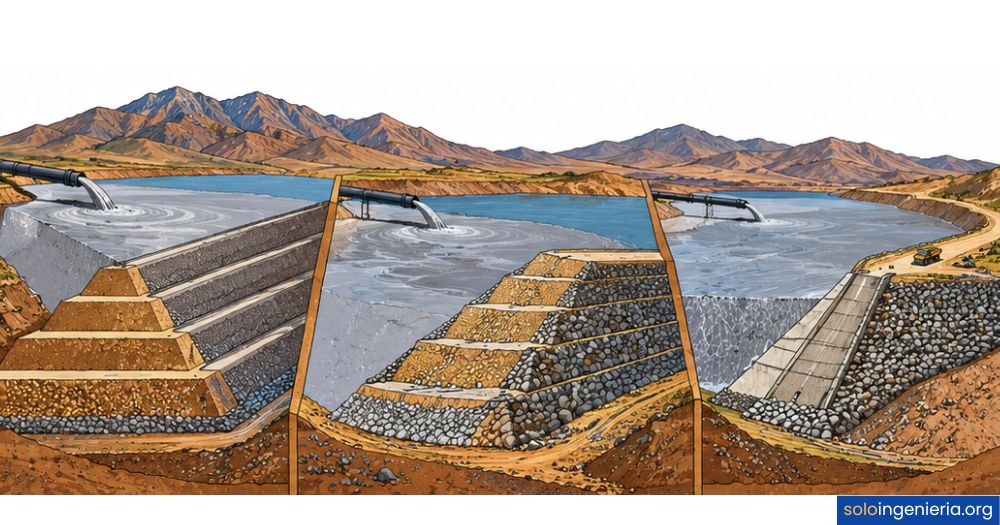

La clasificación más extendida en la ingeniería de minas distingue las presas de relaves según cómo se construye y hace crecer el muro a lo largo del tiempo. Existen tres métodos principales: aguas arriba, aguas abajo y línea central. Cada uno determina la dirección en la que se desplaza el eje del muro en cada recrecimiento, y esa diferencia condiciona la estabilidad, el costo y el riesgo sísmico de la estructura.

Los tres parten del mismo punto: un dique de arranque inicial construido con material compactado antes de que la mina entre en operación. A partir de ese arranque, el método elegido define cómo se elevará la presa etapa por etapa, durante años o décadas. La elección no es arbitraria; depende de factores como la sismicidad del terreno, la disponibilidad de materiales, las condiciones climáticas y los requisitos regulatorios de cada país.

Método aguas arriba: el más económico y el más limitado

El método aguas arriba es el sistema de construcción más antiguo y el más usado históricamente a nivel mundial. Su popularidad se explica por su bajo costo: utiliza volúmenes mínimos de arena gruesa para construir cada recrecimiento, lo que reduce significativamente los gastos de operación. Sin embargo, esa misma simplicidad constructiva esconde sus limitaciones más críticas.

¿Cómo crece una presa aguas arriba?

Después de construir el dique de arranque, cada recrecimiento se apoya directamente sobre el coronamiento del muro anterior y sobre la playa de relaves ya depositados. El nuevo muro se desplaza en dirección hacia el embalse, es decir, hacia el interior donde se acumula el material. Esto significa que la base de apoyo de los muros más nuevos es el propio relave, un material cuya resistencia y permeabilidad son variables e impredecibles.

Ventajas y desventajas del método aguas arriba

Por estas razones, países con alta actividad sísmica como Chile y Perú han prohibido o restringido severamente su uso. En Chile, el Decreto Supremo N.° 86 ya lo prohibía desde la década de 1970, normativa que evolucionó hasta el actual D.S. N.° 248 del Ministerio de Minería. A pesar de esto, sigue siendo ampliamente empleado en zonas áridas de otros países, donde la escasez de agua mantiene bajos los niveles freáticos internos.

Método aguas abajo: mayor estabilidad, mayor costo

El método aguas abajo es el más seguro de los tres desde el punto de vista geotécnico. En este sistema, cada recrecimiento del muro se construye hacia el exterior de la presa, es decir, alejándose del embalse. Esto permite incorporar sistemas de drenaje internos, geomembranas y materiales de baja permeabilidad que mantienen controlado el nivel del agua dentro de la estructura.

¿Cómo se construye el muro en el método aguas abajo?

En cada etapa, se añade material compactado en el talud exterior del muro existente, desplazando el eje de la presa progresivamente hacia aguas abajo. Esta disposición permite que la base de apoyo siempre sea terreno natural o material controlado, nunca el relave almacenado. El resultado es una estructura cuya estabilidad no depende de la resistencia del propio relave, lo que reduce de forma significativa el riesgo ante sismos y filtraciones no controladas.

Ventajas y desventajas del método aguas abajo

En Perú, este es el método más utilizado en operaciones de mediana y gran escala. Su mayor costo operativo se acepta como el precio de la seguridad estructural, especialmente en un país donde los terremotos son frecuentes. Cuando hay abundancia de arenas gruesas provenientes del propio proceso minero, como ocurre en la minería de estaño, el método aguas abajo también resulta más natural desde el punto de vista del manejo de materiales.

Método de línea central: el equilibrio entre ambos extremos

El método de línea central nació como una solución intermedia que busca aprovechar lo mejor de los otros dos sistemas. El eje del muro se mantiene fijo a lo largo de toda la vida de la presa: cada recrecimiento crece verticalmente sobre la línea central del dique de arranque, expandiéndose tanto hacia el interior como hacia el exterior de forma equilibrada.

¿Cómo funciona el crecimiento en la línea central?

En cada etapa de recrecimiento, parte del material se deposita aguas abajo y parte apoya sobre los relaves ya compactados en la playa. El resultado es un muro que crece verticalmente sobre un eje constante, sin desplazarse hacia ninguno de los dos lados de forma pronunciada. Esto permite incorporar sistemas de drenaje más eficientes que en el método aguas arriba, sin llegar a requerir los grandes volúmenes de material que exige el método aguas abajo.

Ventajas y desventajas del método de línea central

Este método se ha adoptado en varios países como alternativa válida cuando el método aguas abajo resulta inviable por costo o disponibilidad de materiales, pero donde el método aguas arriba ya no cumple las exigencias regulatorias. Sus ventajas y limitaciones son, en todos los aspectos, intermedias entre los otros dos métodos, lo que lo convierte en una opción frecuente en proyectos que buscan equilibrar seguridad y eficiencia económica.

Tipos de relaves según su consistencia

Más allá del método de construcción del muro, los relaves también se clasifican según su contenido de agua y el tratamiento previo que reciben antes de depositarse. Esta clasificación es relevante porque determina el comportamiento del material dentro de la presa, su nivel de riesgo ambiental y el tipo de infraestructura necesaria para contenerlos. La geoestadística en minería también juega un papel en la caracterización y distribución espacial de estos materiales dentro del depósito.

Relaves convencionales

Son el tipo más habitual en la industria. Salen de la planta de procesamiento con un alto contenido de agua, sin ningún tratamiento adicional para reducir la humedad. Se bombean a través de tuberías hasta el depósito, donde el agua se decanta y los sólidos se asientan. Su manejo es relativamente sencillo, pero generan grandes lagunas de aguas clarificadas que requieren control constante para evitar desbordamientos o filtraciones al entorno.

Relaves espesados

Antes de depositarse, este tipo de relaves pasa por espesadores que eliminan una parte importante del agua libre mediante sedimentación acelerada. El resultado es un material de mayor densidad y menor fluidez, que genera una laguna de aguas clarificadas mucho más pequeña que en el caso convencional. Aunque el proceso de espesado incrementa los costos operativos, reduce el riesgo de derrame y facilita el cierre del depósito al final de la vida útil de la mina.

Relaves en pasta

Los relaves en pasta son materiales con una consistencia muy densa, de alta viscosidad, que no generan segregación entre sólidos y líquidos durante el transporte ni en el depósito. Para alcanzar esa consistencia, se les extrae casi toda el agua libre mediante espesadores de alta densidad. Una de sus ventajas más destacadas es que prácticamente no producen laguna de aguas clarificadas, lo que reduce el riesgo de rotura por sobrepaso. En algunos casos, se les añade cemento para crear relleno de pasta cementada que se utiliza en la recuperación de labores subterráneas.

Relaves filtrados o secos

Son los relaves con el menor contenido de agua posible. Se obtienen mediante equipos de filtración como filtros de vacío, de presión o de tambor, que extraen la humedad hasta dejar el material con una consistencia prácticamente sólida. Al ser transportables en camiones o cintas, permiten conformar pilas compactadas en lugar de presas con laguna. Son el tipo más seguro en cuanto a riesgo de falla, aunque también el más costoso de producir y gestionar.

Comparativa general de los métodos constructivos

Comparar los tres métodos en un mismo cuadro permite visualizar de forma clara qué ofrece cada uno y en qué condiciones conviene usar cada sistema. No existe un método universalmente superior: la elección correcta depende del contexto específico de cada proyecto minero, incluyendo la sismicidad del terreno, el presupuesto disponible, la regulación local y la disponibilidad de materiales de construcción.

Criterio	Aguas arriba	Línea central	Aguas abajo
Dirección del crecimiento	Hacia el embalse	Vertical sobre el eje	Hacia el exterior
Costo de construcción	Bajo	Medio	Alto
Resistencia sísmica	Baja	Media	Alta
Control del nivel freático	Difícil	Moderado	Bueno
Volumen de material externo	Mínimo	Moderado	Elevado
Riesgo de falla histórico	Muy alto	Moderado	Bajo
Uso en zonas sísmicas	No recomendado / prohibido en varios países	Condicional	Recomendado

¿Por qué fallan las presas de relaves mineros?

Las presas de relaves presentan una probabilidad de falla considerablemente más alta que las presas convencionales de almacenamiento de agua. Esa diferencia no es casual: responde a características propias del material almacenado, al proceso de construcción progresiva y, en muchos casos, a deficiencias en el monitoreo o en la toma de decisiones durante la operación. Conocer los mecanismos de falla más comunes es tan importante como conocer los tipos de presa, porque permite identificar las señales de alerta antes de que ocurra un colapso.

• Licuefacción sísmica: Ante un terremoto, los relaves saturados de agua pueden comportarse como un fluido, perdiendo su resistencia de forma súbita. Este mecanismo es especialmente grave en presas construidas con el método aguas arriba, donde parte del muro se apoya directamente sobre el relave depositado.
• Desbordamiento o sobrepaso: Ocurre cuando el nivel de la laguna de aguas clarificadas supera el coronamiento del muro. Puede deberse a lluvias intensas, acumulación de sedimentos o una gestión inadecuada de los niveles internos. Es uno de los mecanismos de falla más comunes a nivel mundial.
• Filtración interna o erosión tubificación: El agua que se filtra a través del muro puede arrastrar partículas finas del material, creando canales internos que progresivamente debilitan la estructura. Si no se detecta a tiempo, conduce al colapso por erosión interna.
• Inestabilidad de taludes: Los taludes del muro pueden deslizarse si el material no está correctamente compactado, si el nivel freático es demasiado alto o si las condiciones de carga cambian durante la operación. Es un riesgo presente en los tres métodos de construcción.
• Fallas de diseño o construcción: Errores en la caracterización del terreno, en el cálculo de estabilidad o en la ejecución de los recrecidos pueden crear vulnerabilidades que no se manifiestan hasta años después de la construcción.

Preguntas frecuentes

¿Qué es un relave minero y por qué se almacena en una presa?

Un relave minero es el residuo sólido que queda después de extraer los minerales útiles del mineral procesado en una planta. Está compuesto principalmente por roca finamente molida mezclada con agua y, en muchos casos, contiene elementos que pueden ser contaminantes para el suelo y el agua subterránea. Se almacena en presas especialmente diseñadas porque no puede verterse directamente al medioambiente sin comprometer la calidad del entorno. La contención controlada permite que el agua se recupere o trate, y que los sólidos se depositen de forma segura hasta el cierre de la mina.

¿Cuántos métodos de construcción existen para presas de relaves?

Existen tres métodos principales de construcción: aguas arriba, aguas abajo y línea central. Cada uno se diferencia por la dirección en la que crece el muro de contención en cada etapa de recrecimiento. El método aguas arriba desplaza el eje hacia el embalse, el aguas abajo lo lleva hacia el exterior y el de línea central mantiene el eje original fijo, creciendo de forma vertical. La elección entre ellos depende de factores técnicos, económicos y regulatorios propios de cada proyecto minero, sin que ninguno sea universalmente superior a los demás en todas las circunstancias.

¿Cuál es el método de construcción de presas de relaves más seguro?

Desde el punto de vista geotécnico, el método aguas abajo es el que ofrece mayor seguridad estructural. Al crecer hacia el exterior sobre material compactado y controlado, permite incorporar sistemas de drenaje internos eficaces y mantiene la base del muro alejada del relave almacenado. Esto lo hace especialmente resistente ante sismos y filtraciones no controladas. La contraparte es su mayor costo, que lo convierte en una opción exigente desde el punto de vista económico, aunque ampliamente justificada en zonas sísmicas o en presas de gran altura.

¿Por qué el método aguas arriba está prohibido en varios países?

El método aguas arriba está prohibido o severamente restringido en países como Chile y Perú porque es el que más colapsos ha registrado a nivel mundial, especialmente ante eventos sísmicos. Su principal vulnerabilidad es la licuefacción: cuando ocurre un terremoto, los relaves saturados sobre los que se apoya el muro pueden perder su resistencia de forma repentina y fluir, arrastrando toda la estructura. En zonas andinas, donde los terremotos son frecuentes e intensos, este riesgo resulta inaceptable para las autoridades regulatorias.

¿Qué diferencia hay entre relaves espesados y relaves en pasta?

Aunque ambos son relaves con menor contenido de agua que los convencionales, la diferencia está en el grado de deshidratación y en el comportamiento del material. Los relaves espesados son más densos que los convencionales, pero aún pueden fluir con cierta facilidad y generan una pequeña laguna de aguas clarificadas. Los relaves en pasta, en cambio, tienen una consistencia tan densa que prácticamente no segregan agua ni sólidos durante el transporte, y no generan laguna dentro del depósito. Esto los hace considerablemente más seguros desde el punto de vista ambiental, aunque su producción implica un mayor costo operativo.

¿Qué componentes forman una presa de relaves?

Una presa de relaves se compone de cuatro elementos principales que conviven dentro del mismo espacio de almacenamiento. El dique o muro exterior cumple la función de contención y puede construirse con material de préstamo, estéril o arenas del propio relave. La playa de arenas es la zona donde se deposita la fracción gruesa, cerca del punto de vertido. La laguna de decantación contiene las aguas clarificadas y los finos en suspensión. Y el depósito de lodos acumula la fracción más fina del material, cuyo comportamiento ante sismos es uno de los mayores factores de riesgo en geotecnia minera.

¿Qué es la licuefacción en presas de relaves mineros?

La licuefacción es el fenómeno por el cual un suelo granular saturado de agua pierde su resistencia mecánica y comienza a comportarse como un líquido al ser sometido a vibraciones, como las que genera un terremoto. En el contexto de las presas de relaves, la fracción arenosa del relave almacenado es especialmente susceptible a este fenómeno porque tiene una densidad relativa baja y un alto grado de saturación. Cuando ocurre la licuefacción, el material puede fluir rápidamente, provocando el colapso total de la presa y la liberación masiva de los relaves al entorno, con consecuencias ambientales y humanas graves.

Conclusión

Las presas de relaves mineros son estructuras mucho más complejas de lo que aparentan a simple vista. Su clasificación según el método constructivo —aguas arriba, aguas abajo y línea central— no es solo una cuestión técnica: determina el nivel de seguridad, el costo de operación y el riesgo que asume la comunidad que vive cerca de la mina. Entender esas diferencias te da una perspectiva mucho más completa de cómo funciona realmente la gestión de residuos en la industria minera.

A lo largo de este contenido has visto que no existe un método universalmente mejor: cada uno responde a condiciones específicas de terreno, presupuesto y regulación. También has comprendido que los relaves, según su contenido de agua, tienen comportamientos muy distintos dentro del depósito, y que mecanismos como la licuefacción o el desbordamiento son los responsables de la mayoría de los colapsos documentados. Ese conocimiento te permite analizar cada caso con criterio propio, más allá de los titulares.

Si este tema despertó tu interés, en este sitio web encontrarás más contenidos sobre ingeniería de minas, geotecnia y procesos mineros explicados con el mismo nivel de detalle y claridad. Hay mucho más por explorar, y cada artículo está pensado para que sigas construyendo tu conocimiento paso a paso.
