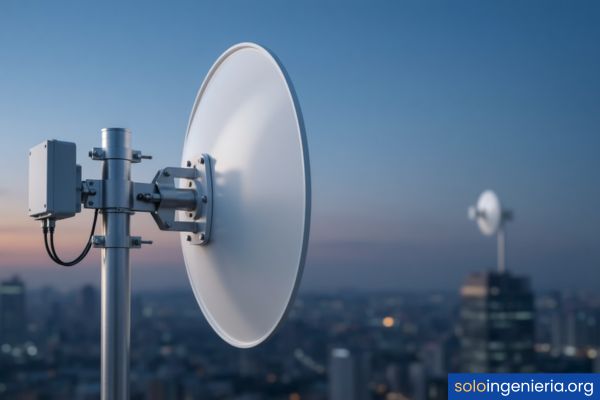

Diseño de un enlace de microondas punto a punto (PtP)

Conceptos clave para el diseño de radioenlaces

Antes de diseñar un enlace de microondas punto a punto (PtP), es necesario dominar ciertos conceptos fundamentales. Sin ellos, es muy difícil tomar decisiones técnicas correctas durante el proceso de planificación.

• Línea de vista (LOS): Es la condición en la que ambas antenas se ven directamente entre sí, sin obstrucciones físicas en el camino de la señal.
• Zona de Fresnel: Región elipsoidal alrededor del camino directo entre antenas. Debe mantenerse despejada al menos en un 60 % para evitar pérdidas significativas.
• Frecuencia de operación: Determina el comportamiento de la señal ante obstáculos, lluvia, distancia y capacidad de transmisión de datos.
• Balance de enlace (Link Budget): Cálculo que suma ganancias y resta pérdidas para verificar si la señal llegará con suficiente potencia al receptor.
• Margen de desvanecimiento (Fade Margin): Reserva de potencia extra que se incluye para compensar degradaciones imprevistas de la señal durante la operación.
• EIRP (Potencia radiada isotrópica equivalente): Potencia total que irradia el sistema, considerando la potencia del transmisor y la ganancia de la antena.
• Disponibilidad del enlace: Porcentaje del tiempo en que el enlace opera dentro de los parámetros de calidad establecidos, generalmente expresado como 99,99 %.
• Modulación: Técnica que determina cómo se codifica la información en la señal de microondas. Define la capacidad y la robustez del enlace.

¿Qué es un enlace de microondas punto a punto (PtP)?

Un enlace de microondas punto a punto es un sistema de comunicación inalámbrica que conecta exactamente dos ubicaciones fijas mediante señales electromagnéticas en el rango de las microondas, generalmente entre 1 GHz y 100 GHz.

A diferencia de las redes celulares o Wi-Fi, este tipo de enlace no difunde la señal en todas las direcciones, sino que la concentra en un haz estrecho y dirigido entre dos antenas alineadas con precisión.

Esta característica lo hace especialmente eficiente en términos de potencia y resistencia a interferencias. La energía no se dispersa innecesariamente, lo que permite alcanzar distancias de varios kilómetros con equipos relativamente compactos.

Los enlaces PtP se utilizan ampliamente en telecomunicaciones para conectar torres de telefonía móvil, enlazar edificios corporativos, transportar tráfico de internet hacia zonas rurales o respaldar infraestructuras críticas como hospitales y aeropuertos.

La principal ventaja frente a la fibra óptica es la rapidez de despliegue, ya que no requiere zanjas, permisos de obra civil ni tendido físico de cable, lo que reduce costos y tiempos de instalación considerablemente.

En el campo de la ingeniería en telecomunicaciones, los enlaces PtP representan una solución madura y confiable para el transporte de grandes volúmenes de datos entre puntos estratégicos de la red.

Importancia de la línea de vista (LOS)

La línea de vista, conocida como LOS por sus siglas en inglés (Line of Sight), es uno de los requisitos más críticos en cualquier enlace de microondas. Sin ella, el enlace simplemente no funciona de manera estable.

Si existe algún obstáculo entre las dos antenas —como edificios, árboles o montañas—, la señal se atenúa o bloquea completamente. En frecuencias superiores a 1 GHz, la señal no puede rodear objetos sólidos como lo hacen las ondas de HF.

Por eso, durante la etapa de planificación se realiza un análisis del perfil del terreno entre los dos sitios. Este perfil muestra, en forma gráfica, todas las elevaciones del terreno a lo largo del camino óptico.

Para este análisis se usan herramientas como Google Earth o bases de datos de elevación digital (DEM), que permiten identificar posibles obstrucciones antes de realizar una visita al campo.

Además del perfil visual directo, también se debe considerar la zona de Fresnel libre de obstáculos. Una LOS visual no garantiza automáticamente que la zona de Fresnel esté despejada, lo cual puede generar pérdidas adicionales.

En terrenos montañosos o zonas urbanas densas, puede ser necesario elevar las torres o reubicar los sitios. Incluso un árbol en crecimiento puede degradar un enlace que inicialmente funcionaba bien.

El papel de la zona de Fresnel en la propagación

La zona de Fresnel es una región elipsoidal imaginaria que rodea el camino directo entre dos antenas. Dentro de ella viaja la mayor parte de la energía de la señal, no solo por la línea recta.

Esta zona se divide en varias subzonas numeradas. La primera zona de Fresnel es la más importante, ya que concentra la mayor parte de la energía útil que llega al receptor.

Si un obstáculo penetra en esta primera zona, provoca lo que se llama difracción. Dependiendo de la profundidad de la obstrucción, las pérdidas pueden oscilar entre unos pocos dB y un bloqueo total de la señal.

La regla práctica más usada establece que al menos el 60 % del radio de la primera zona de Fresnel debe estar libre de obstáculos en cualquier punto del trayecto para garantizar un enlace sin degradación apreciable.

El radio de la primera zona de Fresnel se calcula con la fórmula: r₁ = 17,32 × √(d₁ × d₂ / (f × d)), donde d₁ y d₂ son las distancias parciales desde el punto de obstrucción hasta cada antena (en km), f es la frecuencia en GHz y d es la distancia total.

Un error común es ignorar este cálculo cuando existe LOS visual. Sin embargo, un obstáculo que no toca la línea directa puede estar muy dentro de la primera zona de Fresnel y reducir la señal en 3 dB o más.

También hay que considerar que la curvatura de la Tierra actúa como un obstáculo natural en distancias largas, lo que obliga a colocar antenas a mayor altura para mantener la primera zona de Fresnel despejada.

Requisitos y planeación técnica del enlace PtP

Antes de seleccionar cualquier equipo, es fundamental definir con claridad los requisitos del sistema. Este paso evita sobredimensionar el enlace o, peor aún, diseñarlo con capacidad insuficiente.

Los parámetros que debes definir desde el inicio son: la distancia entre los dos sitios, la capacidad de datos requerida (Mbps o Gbps), el nivel de disponibilidad exigido, las condiciones climáticas de la zona y las restricciones regulatorias de espectro.

Con esos datos sobre la mesa, el diseño técnico se vuelve mucho más ordenado. Cada decisión posterior —frecuencia, potencia, antena, modulación— depende directamente de estos requisitos iniciales.

También es recomendable visitar físicamente los sitios candidatos para verificar condiciones reales del terreno, acceso eléctrico, seguridad y posibles fuentes de interferencia cercanas que no aparecen en los mapas.

Selección de la banda de frecuencia adecuada

La frecuencia de operación es una de las decisiones más importantes en el diseño. No existe una frecuencia universal ideal; la elección depende de varios factores combinados: distancia, capacidad, clima y disponibilidad regulatoria.

En términos generales, las bandas bajas (2 GHz a 11 GHz) ofrecen mayor alcance y mejor comportamiento ante la lluvia, pero menor capacidad de datos. Las bandas altas (18 GHz a 80 GHz) permiten más ancho de banda, pero son más sensibles a la atenuación.

Para comprender cómo se distribuyen y gestionan legalmente estas frecuencias, es útil estudiar el espectro radioeléctrico y sus mecanismos de asignación en cada país, ya que los organismos reguladores determinan qué bandas están disponibles para radioenlaces.

A continuación se muestra una comparación de las bandas más usadas en enlaces PtP:

También es relevante considerar la congestión del espectro en la zona. Una banda disponible según la regulación puede estar saturada localmente por otros operadores, lo que generaría interferencias difíciles de gestionar.

Elección de antenas y equipos de transmisión

Una vez definida la frecuencia, se seleccionan las antenas. En enlaces PtP se usan casi exclusivamente antenas de alta directividad, típicamente antenas de plato parabólico, que concentran la energía en un haz muy estrecho.

El diámetro del plato determina la ganancia. A mayor diámetro, mayor ganancia en dBi. Diámetros comunes van desde 0,3 m para enlaces cortos hasta 3 m para enlaces de larga distancia en bandas bajas.

En cuanto a los equipos de transmisión (radios), los fabricantes más reconocidos en el mercado son Ericsson, Nokia, Huawei, Cambium Networks y Ubiquiti. Cada uno ofrece diferentes rangos de capacidad, potencia de salida y soporte de modulaciones.

Los radios modernos soportan modulaciones adaptativas, lo que significa que ajustan automáticamente el esquema de modulación según las condiciones del enlace. Esto maximiza el throughput en condiciones favorables y mantiene la conectividad en condiciones degradadas.

Otro parámetro clave es la sensibilidad del receptor (Rx Threshold). Define el nivel mínimo de señal que el radio puede decodificar correctamente. Valores típicos están entre −70 dBm y −90 dBm, dependiendo de la modulación.

Componente	Parámetro clave	Impacto en el diseño
Antena parabólica	Ganancia (dBi) y diámetro	Mayor ganancia = mayor alcance o menor potencia requerida
Radio transmisor	Potencia de salida (dBm)	Define la señal inicial del enlace
Radio receptor	Sensibilidad del receptor	Determina el nivel mínimo aceptable de señal
Guía de onda / jumper	Pérdida por cable (dB)	Reduce la potencia efectiva transmitida

Cómo diseñar un enlace de microondas paso a paso

El proceso de diseño sigue una secuencia lógica. Saltarse algún paso puede generar errores costosos que solo se descubren durante la instalación o, peor aún, durante la operación del enlace.

Cada uno de estos pasos se apoya en los anteriores. Por eso, si durante el balance de enlace el resultado no es satisfactorio, es necesario regresar a pasos anteriores y ajustar la frecuencia, la antena o la ubicación del sitio.

Cálculo del balance de enlace o Link Budget

El balance de enlace es el cálculo central de todo diseño de radioenlace. Su propósito es determinar si la potencia de señal que llega al receptor es suficiente para que el sistema funcione correctamente.

La ecuación fundamental del link budget es: RSL = Pt + Gt − Lf + Gr − Lc, donde RSL es el nivel de señal recibida, Pt es la potencia de transmisión, Gt y Gr son las ganancias de antena transmisora y receptora, Lf es la pérdida en el espacio libre y Lc representa las pérdidas en cables y conectores.

El resultado RSL debe ser mayor que la sensibilidad mínima del receptor. La diferencia entre ambos valores es el margen disponible del enlace, el cual debe ser suficiente para absorber las variaciones del canal.

En este ejemplo, si el umbral de sensibilidad del receptor es −85 dBm, el margen disponible sería de 38 dB, lo que es considerablemente bueno para un enlace estable.

Potencia de transmisión y ganancia de antenas

La potencia de transmisión se mide en dBm y representa la señal que entrega el radio a la antena. Los equipos comerciales suelen ofrecer potencias entre +10 dBm y +30 dBm, aunque algunas unidades de alto rendimiento pueden superar este rango.

La ganancia de la antena amplifica esta potencia de forma pasiva, sin consumir energía adicional. Una antena de 34 dBi añade 34 dB al presupuesto del enlace en el extremo de transmisión y otros 34 dB en el extremo de recepción.

Es fundamental tener en cuenta que existe un límite regulatorio sobre la EIRP máxima permitida. La EIRP se calcula como Pt + Gt, y en muchas bandas no puede superar cierto valor sin una licencia especial o sin violar la normativa del regulador local.

Las pérdidas por cable entre el radio y la antena (jumper o guía de onda) deben minimizarse. Incluso 2 dB de pérdida en el cable pueden requerir una antena más grande o una potencia mayor para compensar.

Pérdidas por propagación en el espacio libre

La pérdida en el espacio libre (FSPL) representa la atenuación natural que sufre la señal al propagarse por el aire entre las dos antenas. No es un defecto del sistema; es una consecuencia física de la propagación electromagnética.

La fórmula es: FSPL (dB) = 20 × log₁₀(d) + 20 × log₁₀(f) + 92,45, donde d es la distancia en km y f es la frecuencia en GHz. Esta fórmula es la base del cálculo de la pérdida de trayectoria en un enlace de radio y es indispensable en cualquier diseño profesional.

Por ejemplo, para un enlace a 15 km en la banda de 11 GHz: FSPL = 20 × log(15) + 20 × log(11) + 92,45 = 23,52 + 20,83 + 92,45 = 136,8 dB.

Esto significa que el sistema necesita al menos 136,8 dB de ganancia combinada (antenas más potencia de TX menos sensibilidad de RX) para que la señal llegue correctamente al receptor.

Determinación del margen de desvanecimiento

El desvanecimiento puede ocurrir por múltiples razones: reflexiones en la superficie terrestre, variaciones en el índice de refracción atmosférica, lluvia intensa o incluso el movimiento de objetos grandes en la trayectoria del haz.

Un enlace bien diseñado siempre debe incluir un margen de desvanecimiento mínimo de 25 dB para frecuencias por debajo de 10 GHz, y de 30 dB o más en bandas superiores donde la lluvia tiene mayor impacto.

Evaluación de la disponibilidad y calidad del servicio

La calidad del servicio también se mide con métricas como el BER (Bit Error Rate), que no debe superar 10⁻⁶ en condiciones normales de operación para enlaces de voz y datos críticos.

El estándar ITU-T G.826 define los objetivos de error extremo a extremo para redes de transmisión digitales, y es el referente más utilizado para verificar si el diseño cumple los requisitos de calidad mínimos.

Factores externos que afectan el rendimiento

Aunque el diseño sea técnicamente impecable, existen factores del entorno que pueden degradar el enlace durante su operación. Identificarlos durante la planificación es clave para aplicar contramedidas adecuadas.

• Atenuación por lluvia: En frecuencias superiores a 10 GHz, las gotas de agua absorben y dispersan la señal. El efecto aumenta con la intensidad de la precipitación y la distancia del enlace.
• Desvanecimiento por multicamino: Ocurre cuando la señal llega al receptor por múltiples trayectorias con diferentes retardos, causando interferencia destructiva que reduce la potencia recibida.
• Refracción atmosférica: Variaciones en la temperatura, presión y humedad cambian el índice de refracción del aire, desviando el haz de microondas y alterando la zona de Fresnel efectiva.
• Interferencias de otros sistemas: Otros radioenlaces o equipos en frecuencias cercanas pueden introducir ruido en el canal, reduciendo la calidad de la señal.
• Obstrucciones físicas nuevas: Construcciones, crecimiento de vegetación o nuevas torres pueden bloquear parcialmente la línea de vista con el tiempo.
• Viento y movimiento de torres: En instalaciones mal ancladas, el viento puede provocar desalineación de antenas, especialmente en antenas de alta ganancia con haces muy estrechos.

Atenuación por lluvia y condiciones climáticas

La lluvia es el factor climático más crítico en frecuencias superiores a 10 GHz. La normativa ITU-R P.838 proporciona coeficientes de atenuación específica por lluvia en función de la frecuencia y el tipo de polarización.

La atenuación total por lluvia se calcula como: A = γR × d, donde γR es la atenuación específica en dB/km (dependiente de la intensidad de lluvia en mm/h) y d es la longitud efectiva del enlace.

Para un enlace en 23 GHz con una intensidad de lluvia de 50 mm/h (zona climática intensa), γR puede ser aproximadamente 7 dB/km. En un enlace de 5 km, esto representaría una atenuación adicional de 35 dB, lo cual es enorme.

Esta es la razón principal por la que los enlaces en bandas altas deben ser cortos, generalmente inferiores a 5 km en zonas tropicales, donde las lluvias convectivas de alta intensidad son frecuentes.

Otras condiciones climáticas como la niebla densa y el granizo también pueden generar atenuación, aunque en menor medida que la lluvia para frecuencias por debajo de 50 GHz.

Análisis de interferencias y ruido radioeléctrico

Las interferencias son señales no deseadas que se suman a la señal útil en el receptor. Pueden provenir de otros radioenlaces en la misma banda, de redes Wi-Fi cercanas, de equipos industriales o de reflexiones de otras señales.

El parámetro que mide el impacto de las interferencias es la relación señal a interferencia más ruido, conocida como SINR. Un SINR bajo degrada directamente la calidad de la demodulación y obliga al sistema a usar modulaciones menos eficientes.

Para mitigar interferencias, se pueden aplicar varias estrategias: usar polarizaciones cruzadas (XPIC) que separan dos canales en la misma frecuencia, cambiar la frecuencia de operación a un canal menos congestionado o usar antenas con mayor supresión de lóbulos secundarios.

La coordinación de frecuencias con el organismo regulador es obligatoria en la mayoría de los países. Este proceso verifica que el nuevo enlace no cause interferencia a los sistemas ya registrados en la zona, así como que el nuevo enlace no sea afectado por ellos.

La interferencia no planificada es una de las principales causas de degradación en radioenlaces operativos. Una coordinación de frecuencias rigurosa desde la etapa de diseño puede evitar problemas costosos durante la operación.

Software y herramientas de simulación recomendadas

El cálculo manual es útil para aprender, pero en proyectos reales se usan herramientas especializadas que automatizan los cálculos y permiten visualizar el perfil del terreno, la zona de Fresnel y el balance de enlace. A continuación se listan las más usadas en la industria:

• Pathloss: Software profesional ampliamente utilizado en América Latina y Europa. Permite realizar análisis de perfil, balance de enlace, atenuación por lluvia y disponibilidad según estándares ITU. Es de pago, pero muy preciso.
• ICS Telecom (ATDI): Herramienta avanzada para planificación de redes de radioenlaces y sistemas complejos. Incluye bases de datos de terreno globales e integración con herramientas de coordinación de frecuencias.
• Radio Mobile: Software gratuito de uso extendido en entornos académicos. Calcula perfiles de terreno y propaga señales usando modelos como Longley-Rice, aunque es menos preciso que los comerciales.
• LinkPlanner (Cambium Networks): Herramienta gratuita en línea desarrollada por Cambium Networks. Está optimizada para sus propios equipos, pero es muy útil para aprender los conceptos del link budget de forma visual e interactiva.
• Google Earth Pro: No es una herramienta de ingeniería per se, pero es muy útil para verificar visualmente la línea de vista, identificar obstáculos y extraer perfiles de elevación aproximados antes de usar software especializado.
• ArcGIS y QGIS: Plataformas de sistemas de información geográfica que permiten integrar datos de elevación (DEM), capas de uso de suelo y análisis de visibilidad avanzados para proyectos complejos.

Errores comunes al diseñar enlaces de microondas

Preguntas frecuentes

¿Qué distancia máxima puede cubrir un radioenlace?

La distancia máxima de un radioenlace depende principalmente de la frecuencia de operación, la potencia del equipo, la ganancia de las antenas y el margen de desvanecimiento requerido. En bandas bajas como 2 GHz o 6 GHz, es posible lograr enlaces de 80 km o incluso más en condiciones ideales de terreno. En bandas de 23 GHz o superiores, la distancia práctica rara vez supera los 5 km, especialmente en zonas con precipitaciones intensas. La altitud de instalación también influye, ya que las antenas a mayor altura reducen el problema de la curvatura terrestre y permiten mayor alcance.

¿Cómo afecta la curvatura de la tierra al diseño?

La curvatura terrestre actúa como un obstáculo adicional en enlaces de larga distancia. Aunque las dos antenas se «vean» visualmente en un mapa plano, la superficie curvada de la Tierra se eleva entre ellas y puede penetrar en la primera zona de Fresnel. Para compensarlo, se aplica un factor de radio efectivo de la Tierra (k-factor), que varía según las condiciones atmosféricas estándar. Normalmente, se usa k = 4/3 para condiciones normales, lo que equivale a modelar la Tierra como si tuviera un radio 4/3 veces mayor al real, facilitando el análisis de la trayectoria del haz.

¿Cuándo es necesario utilizar una estación repetidora?

Se necesita una estación repetidora cuando no existe línea de vista directa entre los dos sitios extremos del enlace y no es factible elevar las torres lo suficiente para lograrlo. También se usa cuando la distancia total supera la capacidad del enlace directo, aun teniendo LOS. La repetidora se coloca en un punto intermedio con visibilidad hacia ambos extremos, reenvía la señal y permite extender el alcance total del sistema. En terrenos montañosos o con valles profundos, las repetidoras son soluciones comunes y económicamente justificadas frente a la alternativa de tender fibra óptica.

¿Qué diferencia hay entre un radioenlace y una red Wi-Fi de largo alcance?

Aunque ambos usan señales inalámbricas, existen diferencias fundamentales. Los radioenlaces de microondas están diseñados para operar en bandas licenciadas con equipos certificados, antenas de alta directividad y bajo margen de interferencia, lo que garantiza niveles de disponibilidad superiores al 99,99 %. Las redes Wi-Fi de largo alcance operan en bandas no licenciadas, están sujetas a interferencias de múltiples fuentes y no ofrecen garantías de disponibilidad formales. Para servicios críticos de telecomunicaciones, el radioenlace es la opción adecuada, mientras que el Wi-Fi de largo alcance puede servir para conectividad básica en entornos no críticos.

¿Qué significa la modulación adaptativa en un radio de microondas?

La modulación adaptativa es la capacidad que tienen los radios modernos de cambiar automáticamente el esquema de modulación según las condiciones del canal en tiempo real. Cuando el enlace está en condiciones óptimas, el sistema usa modulaciones de alta eficiencia espectral como 1024-QAM o 4096-QAM, maximizando la capacidad de datos. Cuando las condiciones empeoran por lluvia, desvanecimiento u otros factores, el sistema reduce la modulación a esquemas más robustos como QPSK, sacrificando velocidad pero manteniendo la conectividad. Este mecanismo es clave para lograr un equilibrio entre capacidad y disponibilidad en el mismo sistema.

¿Qué rol juegan las redes de backhaul en las telecomunicaciones móviles?

El backhaul es el segmento de red que transporta el tráfico desde las estaciones base de telefonía móvil hasta el núcleo de la red del operador. Los radioenlaces de microondas son la tecnología más usada globalmente para este propósito, ya que ofrecen capacidad suficiente, instalación rápida y operación confiable. Con el despliegue masivo de redes 5G, la demanda de backhaul de alta capacidad se ha disparado enormemente, ya que las nuevas antenas 5G generan volúmenes de tráfico mucho mayores que las generaciones anteriores. Si te interesa entender más el contexto tecnológico detrás de esto, puedes explorar la tecnología 5G y sus diferencias con 4G para comprender por qué los radioenlaces son parte esencial de esta evolución.

¿Es posible diseñar un radioenlace PtP sin licencia de espectro?

Sí, pero con limitaciones importantes. Existen bandas de frecuencia designadas como de uso libre o sin licencia, como las bandas de 5,8 GHz o 60 GHz, donde cualquier persona puede operar equipos que cumplan con los límites de potencia establecidos por el regulador. Sin embargo, al operar en estas bandas, no existe protección frente a interferencias de otros usuarios. Para aplicaciones críticas con requisitos de alta disponibilidad, siempre se recomienda obtener una licencia de espectro en una banda asignada, lo que garantiza exclusividad del canal y protección regulatoria frente a interferencias de terceros.

¿Qué es la polarización de la antena y por qué importa en un enlace PtP?

La polarización define la orientación del campo eléctrico de la onda electromagnética irradiada por la antena. Las dos polarizaciones básicas son horizontal y vertical. En un enlace PtP, ambas antenas deben tener la misma polarización para recibir la señal correctamente. Una ventaja de los equipos modernos es que soportan doble polarización y la técnica XPIC, que permite transmitir dos canales independientes en la misma frecuencia usando polarizaciones cruzadas. Esto duplica la capacidad del enlace sin necesitar más espectro. La correcta gestión de la polarización también ayuda a reducir las interferencias entre radioenlaces en la misma zona geográfica.

¿Cuál es el impacto del viento en la alineación de las antenas?

Las antenas de alta ganancia tienen un haz muy estrecho, que puede ser de solo 1° o 2° de ancho. Esto significa que incluso un pequeño movimiento de la antena puede desalinear el enlace y reducir drásticamente la señal recibida. El viento, especialmente en zonas expuestas o con torres altas, puede generar oscilaciones que desplacen la antena de su posición óptima. Por esta razón, los montajes de antenas para radioenlaces deben usar soportes rígidos, herrajes de alta resistencia y a veces amortiguadores de vibración. La inspección periódica de la alineación es una práctica de mantenimiento recomendada, especialmente después de eventos climáticos intensos.

¿Qué documentación técnica se genera al finalizar el diseño de un radioenlace?

Al concluir el diseño, se genera un conjunto de documentos que forman el expediente técnico del enlace. Habitualmente incluye el perfil del terreno con análisis de obstáculos, el reporte de balance de enlace con todos los parámetros calculados, el análisis de disponibilidad con el fade margin obtenido, la memoria de cálculo de la zona de Fresnel y la solicitud de coordinación de frecuencias ante el ente regulador. Adicionalmente, se elaboran planos de montaje con las coordenadas exactas de cada sitio, la altura de las torres, la orientación de las antenas (azimut y elevación) y el diagrama de conexiones entre el radio y la antena. Esta documentación es indispensable para la instalación, la puesta en marcha y el mantenimiento posterior del sistema.

Conclusión

Diseñar un enlace de microondas punto a punto es un proceso que combina conocimientos de física de propagación, ingeniería de RF y herramientas de simulación. Cada decisión, desde la frecuencia hasta la altura de la antena, tiene un impacto directo en la calidad y estabilidad del sistema final.

A lo largo de este contenido has visto cómo el balance de enlace, la zona de Fresnel, el margen de desvanecimiento y la disponibilidad forman un conjunto inseparable. Dominar estos conceptos te permite tomar decisiones técnicas fundamentadas y evitar los errores más costosos que ocurren durante la instalación o la operación.

Si quieres seguir profundizando en estos temas, en este sitio web encontrarás más contenidos relacionados con propagación radioeléctrica, planificación de redes y tecnologías de transmisión, todos orientados a quienes están formándose en el mundo de las telecomunicaciones.
