Tipos de conectores de fibra óptica y sus usos

¿Qué son los conectores de fibra óptica y por qué importan?

Un conector de fibra óptica es un dispositivo mecánico de precisión que une dos extremos de fibra óptica para permitir el paso de señales luminosas con la menor pérdida posible. A diferencia de los conectores eléctricos, aquí la alineación del núcleo de vidrio debe ser prácticamente perfecta, porque cualquier desviación mínima genera pérdidas que degradan la señal.

Su importancia dentro de una red no es menor. Sin conectores de calidad, ni el mejor cable de fibra puede rendir bien. Son el punto de unión entre equipos, entre tramos de cable y entre instalaciones, y de su elección depende directamente el rendimiento final de toda la red.

Existen decenas de variantes en el mercado, pero no todas sirven para lo mismo. Cada tipo de conector nació para resolver un problema concreto: algunos priorizan la miniaturización, otros la resistencia mecánica y otros la capacidad de agrupar múltiples fibras en un solo cuerpo.

Entender qué hace cada uno permite tomar decisiones técnicas correctas desde el diseño de la red, evitando incompatibilidades y retrabajos costosos en campo. Por eso, conocer los conceptos fundamentales de estos componentes es tan valioso antes de elegir cualquier solución óptica.

Componentes principales del conector

Cada conector de fibra óptica está formado por varias piezas que trabajan en conjunto. Conocer sus partes permite entender por qué la calidad de fabricación influye tanto en el rendimiento de la red.

• Férula: Es el componente más crítico. Se trata de un cilindro de cerámica, metal o plástico con un orificio central muy preciso que sostiene y alinea la fibra.
• Cuerpo del conector: La estructura exterior que protege la férula y permite el acoplamiento mecánico con el adaptador o el equipo.
• Manguito de arranque: Protege la zona donde el cable entra al conector y absorbe las tensiones mecánicas para evitar que la fibra se quiebre.
• Mecanismo de fijación: Puede ser por empuje (push-pull), rosca o bayoneta. Determina cómo se asegura el conector al adaptador o al equipo receptor.
• Tapa protectora: Cubre la férula cuando el conector no está en uso. Evita que el polvo o la suciedad contaminen la superficie óptica.

Rol en las redes de telecomunicaciones modernas

En una red de telecomunicaciones actual, los conectores de fibra óptica están presentes en prácticamente todos los puntos de interconexión. Desde los centros de datos hasta las instalaciones domésticas de fibra al hogar, son el eslabón que hace posible la modularidad y el mantenimiento sin cortar el cable.

Sin ellos, cada tramo de red tendría que empalmarse directamente, haciendo imposible cualquier reconfiguración o reparación rápida. Los conectores permiten desconectar y reconectar equipos en segundos, algo esencial en entornos operativos exigentes.

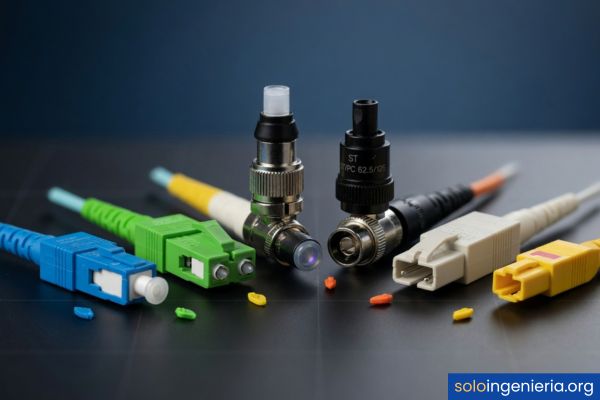

Principales tipos de conectores de fibra óptica

La industria de las telecomunicaciones ha desarrollado distintos modelos a lo largo de los años para responder a necesidades específicas. A continuación, se presentan los más utilizados en instalaciones actuales:

• SC (Subscriber Connector): Conector cuadrado con mecanismo de empuje. Muy usado en redes FTTH y equipos de telecomunicaciones.
• LC (Lucent Connector): Versión miniaturizada con retención por clip. Ideal para entornos de alta densidad de puertos.
• ST (Straight Tip): Conector cilíndrico con mecanismo de bayoneta. Muy presente en instalaciones heredadas y redes empresariales antiguas.
• FC (Ferrule Connector): Utiliza rosca para asegurar la conexión. Preferido en entornos con vibración o en instrumentación óptica de precisión.
• MPO (Multi-fiber Push On): Agrupa múltiples fibras en un solo cuerpo. Es el estándar para aplicaciones de altísima densidad.
• MTP: Versión mejorada del MPO desarrollada por US Conec, con mejor rendimiento mecánico y óptico. Compatible con MPO.

Conector SC: características y usos en FTTH

El conector SC fue desarrollado por NTT en la década de 1980 y se convirtió rápidamente en uno de los más adoptados a nivel mundial. Su cuerpo cuadrado y su mecanismo de empuje directo (push-pull) lo hacen sencillo de usar y muy confiable en instalaciones de alta frecuencia de conexión y desconexión.

Su férula estándar mide 2,5 mm de diámetro, lo que permite una buena estabilidad mecánica. Esta característica, junto con su diseño de alineación automática, reduce la pérdida por inserción y garantiza una conexión reproducible cada vez que se conecta.

En las redes de fibra óptica FTTH, el conector SC es uno de los más utilizados porque combina bajo costo, buena pérdida de inserción y facilidad de instalación. Se adapta tanto a fibra monomodo como multimodo y está disponible con pulido PC, UPC y APC.

Conector LC: ideal para alta densidad de puertos

El conector LC fue diseñado por Lucent Technologies y representa la evolución miniaturizada del SC. Su cuerpo es significativamente más pequeño y usa una férula de 1,25 mm, la mitad del diámetro del SC, lo que permite duplicar la cantidad de puertos en el mismo espacio físico.

Este conector se retiene mediante un clip de plástico muy similar al de un conector RJ-45, lo que facilita tanto su instalación como su extracción. Su mecanismo es confiable y resistente a desconexiones accidentales sin llegar a ser difícil de soltar.

Es el conector favorito en centros de datos modernos y en equipos de red de alta gama. También se utiliza ampliamente en transceptores SFP y SFP+, los módulos ópticos que usan los switches y routers empresariales.

Conector ST: mecanismo bayoneta y aplicaciones legacy

El conector ST fue desarrollado por AT&T y fue durante muchos años el estándar en redes de campus y edificios corporativos. Su forma es cilíndrica y se fija mediante un mecanismo de bayoneta que requiere un cuarto de giro para asegurar o soltar la conexión.

Aunque hoy está prácticamente desplazado por el SC y el LC en instalaciones nuevas, sigue presente en infraestructuras heredadas que aún funcionan y que no se han migrado. Conocerlo es importante para quienes trabajan en mantenimiento o ampliación de redes antiguas.

Su férula también mide 2,5 mm y es compatible tanto con fibra monomodo como multimodo. La principal desventaja frente a conectores modernos es que su mecanismo de giro puede aflojarse con el tiempo en ambientes con vibración si no se inspecciona periódicamente.

Conector FC: rosca para entornos de vibración

El conector FC utiliza un sistema de acoplamiento roscado que lo diferencia completamente de los demás. En lugar de un clip o un cuarto de giro, se enrosca manualmente hasta quedar fijo de forma muy estable, lo que lo convierte en la mejor opción en entornos donde la vibración puede aflojar otros tipos de conexión.

Es muy utilizado en instrumentación óptica de laboratorio, medidores de potencia óptica, reflectómetros OTDR y equipos de precisión donde una conexión desalineada afecta directamente los resultados de medición.

Su cuerpo es circular y su látigo de conexión es característico: tiene una llave o pestaña que orienta la férula siempre en la misma posición angular, lo cual mejora la repetibilidad de la conexión. Esta característica es especialmente valiosa en fibra monomodo.

Conectores MPO y MTP: para transmisión de múltiples fibras

Los conectores MPO (Multi-fiber Push On) representan un salto cualitativo en la densidad de conexiones ópticas. En lugar de transportar una sola fibra, un conector MPO puede alojar 12, 24 o incluso 48 fibras en un único cuerpo, reduciendo de forma drástica el espacio ocupado en paneles y equipos.

El MTP es una versión mejorada del MPO, desarrollada por US Conec, que incorpora mejoras mecánicas como pines de guía de mayor precisión, un muelle interno reforzado y un cuerpo que permite una mejor alineación entre férulas. Es totalmente compatible con el MPO y se usa cuando se necesitan mejores prestaciones ópticas.

Estos conectores son la columna vertebral de las redes de fibra óptica en centros de datos modernos con tecnologías de 40G, 100G, 400G y más. Su rapidez de despliegue y su capacidad de densificación los hacen insustituibles en ese contexto.

Tipos de pulido en conectores ópticos (PC, UPC y APC)

El tipo de pulido que tiene la férula de un conector determina cuánta luz se refleja de regreso hacia la fuente al momento de la conexión. Esto afecta directamente la calidad de la señal, especialmente en sistemas de alta velocidad o larga distancia. Los tres tipos existentes son:

• PC (Physical Contact): Pulido plano ligeramente curvado. Reduce la reflexión respecto a los conectores sin pulido, pero es el tipo con mayor reflectancia de los tres. Se usa en sistemas analógicos y en aplicaciones de baja exigencia.
• UPC (Ultra Physical Contact): Pulido con curvatura más refinada que el PC. Ofrece menor reflectancia y mejor pérdida de retorno. Es el más común en instalaciones actuales de datos y telecomunicaciones.
• APC (Angled Physical Contact): La férula está pulida en ángulo de 8 grados. La luz reflejada se desvía fuera del núcleo, logrando la menor reflectancia posible. Es el estándar en sistemas FTTH y aplicaciones de alta sensibilidad óptica.

Diferencias técnicas y nivel de reflectancia

La reflectancia, también llamada pérdida de retorno, mide cuánta señal óptica regresa hacia la fuente como consecuencia de la reflexión en la interfaz del conector. Cuanto menor sea este valor (más negativo en decibelios), mejor es el conector para aplicaciones críticas.

El conector APC es el único que utiliza un ángulo físico en la férula. Eso significa que un conector APC nunca debe conectarse directamente a uno UPC o PC, ya que el desalineamiento angular causaría una pérdida de inserción elevada y podría dañar la superficie pulida de ambas férulas.

Código de colores y compatibilidad

La industria adoptó un código de colores para identificar visualmente el tipo de pulido en los conectores y así evitar conexiones incorrectas en campo. Conocerlo es útil desde el primer día de trabajo en una instalación real.

Comparativa entre conectores: ventajas, desventajas y diferencias

Aplicaciones prácticas según el tipo de conector

Entender en qué escenarios reales se usa cada conector permite tomar mejores decisiones técnicas. A continuación, se organiza esta información según el entorno de instalación.

¿Cómo elegir el conector de fibra óptica adecuado?

La elección del conector correcto no depende de una sola variable. Hay que evaluar el conjunto del proyecto desde el diseño inicial para evitar incompatibilidades y problemas de rendimiento durante la vida útil de la red.

Factores clave en proyectos de ingeniería en telecomunicaciones

Cualquier profesional especializado en ingeniería en telecomunicaciones sabe que la selección del conector debe responder a criterios técnicos concretos, no solo a disponibilidad o precio. A continuación, los más importantes:

• Densidad de puertos requerida: Si el espacio es limitado y se necesitan muchos puertos, el LC o el MPO/MTP son las únicas opciones racionales. El SC ocupa el doble de espacio que el LC.
• Tipo de fibra utilizada: Monomodo o multimodo. Esta elección condiciona el tipo de conector y el pulido compatible. No todos los conectores están disponibles en todas las variantes.
• Entorno físico de instalación: En ambientes con vibración o movimiento constante, el FC o conectores con mecanismo de bloqueo adicional son más seguros que los de empuje simple.
• Compatibilidad con equipos activos: Los transceptores SFP y SFP+ suelen requerir conectores LC. Verificar el datasheet del equipo activo antes de especificar el conector es obligatorio.
• Nivel de pérdida aceptable: Para sistemas con presupuesto óptico muy ajustado, el pulido APC y conectores de alta calidad son determinantes para cumplir los parámetros de diseño.
• Frecuencia de conexión y desconexión: Los conectores push-pull como el LC y el SC están diseñados para miles de ciclos. El FC, por su roscado, es más lento, pero también más duradero en entornos de baja frecuencia de reconexión.

Consideraciones para monomodo y multimodo

La elección entre fibra monomodo y multimodo impacta directamente en el tipo de conector, el tipo de pulido y los equipos ópticos del sistema. No son intercambiables ni en la fibra ni en los conectores.

Para fibra monomodo:

• Pulido recomendado: APC o UPC. El APC es obligatorio en FTTH y sistemas con tecnología DWDM. El UPC es adecuado para redes de datos y backbone corporativo.
• Conectores más usados: SC/APC, LC/UPC, FC/APC para instrumentación.
• Tolerancia de alineación: Muy estrecha. El núcleo mide solo 9 µm, por lo que cualquier desalineación genera pérdidas significativas.
• Aplicaciones: Larga distancia, redes metropolitanas, FTTH, DWDM.

Para fibra multimodo:

• Pulido más común: PC o UPC. El APC no se utiliza habitualmente en multimodo porque la reflectancia ya es manejable con UPC en distancias cortas.
• Conectores más usados: LC/UPC, SC/UPC, MPO para aplicaciones de alta velocidad en centros de datos.
• Tolerancia de alineación: Mayor que en monomodo. El núcleo puede medir 50 µm o 62,5 µm, lo que facilita la conexión.
• Aplicaciones: Redes de campus, interconexión de servidores, LANs de alta velocidad.

Buenas prácticas de instalación y errores frecuentes

La calidad de una conexión óptica depende tanto del conector elegido como de la forma en que se instala. Los mejores conectores del mercado rinden mal si se instalan incorrectamente.

Buenas prácticas que siempre debes aplicar:

• Limpiar la férula antes de conectar: El polvo, el aceite o cualquier contaminante en la superficie de la férula genera pérdidas inmediatas. Usa hisopos de limpieza y alcohol isopropílico de alta pureza.
• Inspeccionar con microscopio óptico o videoscopio: Antes de conectar un conector, verificar visualmente la superficie de la férula es una práctica estándar en instalaciones profesionales.
• Respetar el radio mínimo de curvatura del cable: Doblar el cable por debajo del radio mínimo recomendado por el fabricante estresa la fibra y puede fracturarla internamente sin signos visibles externos.
• Usar protectores de polvo cuando el conector está desconectado: Las tapas protectoras no son opcionales. Su ausencia es la principal causa de contaminación de férulas en instalaciones reales.
• Verificar la pérdida de inserción con un medidor óptico: Después de cada conexión en una instalación nueva, medir la pérdida real confirma que la unión está dentro de los parámetros de diseño.

Errores frecuentes que debes evitar:

• Mezclar APC con UPC: Es el error más común y uno de los más dañinos. Genera pérdidas de inserción de varios decibelios y puede dañar físicamente la superficie pulida de ambas férulas.
• No verificar la polaridad en conectores MPO/MTP: Los conectores multipunto pueden estar en polaridad A, B o C. Conectar sin verificar esto resulta en un enlace no funcional, aunque la conexión física parezca correcta.
• Apretar en exceso los conectores FC: La rosca metálica da sensación de seguridad, pero apretar demasiado puede desalinear la férula o generar estrés mecánico en la fibra.
• Usar conectores de baja calidad para abaratar costos: La tolerancia dimensional de la férula es crítica. Los conectores baratos con tolerancias amplias generan variabilidad en la pérdida de inserción que complica el diagnóstico posterior.
• No documentar el tipo de conector y pulido instalado: En grandes instalaciones, no registrar qué tipo de conector y pulido se usó en cada punto complica enormemente el mantenimiento y la expansión futura.

Preguntas frecuentes

¿Cuál es la diferencia entre los conectores SC y LC?

La diferencia más notable entre ambos es el tamaño físico y la densidad que permiten. El SC usa una férula de 2,5 mm y un cuerpo cuadrado más grande, mientras que el LC trabaja con una férula de 1,25 mm en un cuerpo mucho más compacto. Esto hace que en el mismo espacio donde caben dos puertos SC quepan cuatro puertos LC. En cuanto a rendimiento óptico, ambos ofrecen pérdidas de inserción muy similares cuando están bien instalados, por lo que la elección suele depender del espacio disponible y de la compatibilidad con los equipos activos del sistema.

¿Qué significan PC, UPC y APC en fibra óptica?

Estas siglas hacen referencia al tipo de pulido que tiene la superficie de la férula del conector. PC significa Physical Contact, un pulido básico con curvatura suave que reduce la reflexión de la señal. UPC, o Ultra Physical Contact, aplica un acabado más fino que reduce aún más la reflectancia y es el más usado en redes de datos actuales. APC, o Angled Physical Contact, va más lejos: pule la férula a un ángulo de ocho grados, lo que desvía la luz reflejada fuera del núcleo, logrando la pérdida de retorno más baja posible. Esta característica lo convierte en el estándar para sistemas FTTH y aplicaciones donde cualquier reflexión puede degradar la señal.

¿Qué conector usar en instalaciones FTTH?

En instalaciones de fibra hasta el hogar, el conector más utilizado y recomendado es el SC/APC, identificado por su color verde. Este conector combina facilidad de instalación, bajo costo y el nivel de reflectancia que exigen los sistemas FTTH con tecnología GPON o XGS-PON. El color verde es una identificación visual clave en campo que permite distinguirlo inmediatamente del SC/UPC azul, evitando conexiones incorrectas. Algunos operadores también utilizan el LC/APC en instalaciones más modernas donde la densidad de puertos en las cajas de distribución y en los equipos ONT lo justifica.

¿Pueden mezclarse conectores de diferente pulido?

Depende del tipo de pulido. Un conector PC puede conectarse a uno UPC sin causar daño físico, aunque la pérdida de retorno del conjunto resultante será la del componente de peor calidad, es decir, el PC. Sin embargo, conectar un conector APC con uno UPC o PC es completamente incompatible y está contraindicado. El ángulo de ocho grados del APC genera un desalineamiento físico que produce pérdidas de inserción inaceptables, normalmente superiores a tres decibelios, y puede rayar o dañar la superficie pulida de ambas férulas de forma permanente. Esta incompatibilidad es la razón principal por la que los conectores APC tienen siempre un color diferente al UPC.

¿Cómo identificar el tipo de conector correcto?

La forma más inmediata es observar el color del cuerpo o de la caperuza del conector. El verde identifica APC, el azul indica UPC monomodo, el beige o negro corresponde generalmente a multimodo con pulido PC, y el aqua o violeta suele usarse para fibras multimodo OM3 u OM4 de alta velocidad. Además, la forma del cuerpo distingue el tipo mecánico: el SC es cuadrado, el LC es pequeño con clip, el ST es cilíndrico con bayoneta y el FC es circular con rosca. En caso de duda, siempre consultar el datasheet del equipo al que se va a conectar, ya que especifica con precisión el tipo de conector y el pulido requerido.

¿Qué es la pérdida de inserción en una conexión óptica?

La pérdida de inserción es la reducción de potencia de la señal óptica que ocurre cada vez que la luz pasa por un conector o un punto de unión. Se expresa en decibelios y cuanto menor sea su valor, mejor es la conexión. En conectores de calidad correctamente instalados, esta pérdida suele estar por debajo de 0,3 dB. Sin embargo, un conector sucio, mal alineado o de baja calidad puede elevar fácilmente esta cifra a valores de uno, dos o más decibelios, lo que en redes con poco margen de presupuesto óptico puede hacer que el enlace no funcione correcto o directamente falle.

¿Por qué algunos conectores tienen la férula de cerámica y otros de metal o plástico?

La elección del material de la férula responde a una relación entre costo, precisión dimensional y durabilidad. La cerámica de zirconia es el material más usado en conectores de calidad porque ofrece una tolerancia dimensional extremadamente baja, resistencia al desgaste y estabilidad térmica, factores que garantizan una alineación precisa y repetible a lo largo del tiempo. Las férulas metálicas o de plástico aparecen en conectores de menor costo o en aplicaciones donde las exigencias ópticas son menos estrictas. En instalaciones profesionales, especialmente en monomodo, se recomienda siempre usar conectores con férula de cerámica de zirconia para asegurar el rendimiento esperado.

¿Cuántos ciclos de conexión y desconexión soporta un conector de fibra óptica?

Los conectores de fibra óptica de calidad están diseñados para soportar entre 500 y 1.000 ciclos de conexión y desconexión, manteniendo sus parámetros ópticos dentro de los valores especificados. Esto puede parecer poco comparado con un conector eléctrico, pero en la práctica una instalación de telecomunicaciones rara vez alcanza esa cantidad de reconexiones en los mismos puntos. Si un conector se usa con muy alta frecuencia, como ocurre en paneles de laboratorio o en equipos de prueba, conviene realizar inspecciones periódicas de la férula con un videoscopio para detectar desgaste prematuro antes de que genere pérdidas fuera de especificación.

¿Existe alguna diferencia entre un conector MPO y uno MTP a nivel de rendimiento real?

Sí, aunque son mecánicamente compatibles entre sí. El MTP es una versión del MPO con mejoras en los pines de guía, el resorte interno y la tolerancia de la férula, lo que se traduce en una pérdida de inserción más baja y una mayor repetibilidad en cada reconexión. En aplicaciones de 40G, 100G o 400G donde el presupuesto óptico es muy ajustado, el MTP ofrece una ventaja medible sobre el MPO genérico. Para instalaciones con menor exigencia o cuando el presupuesto es una variable determinante, el MPO estándar cumple correctamente su función, especialmente en enlaces de corta distancia con fibra multimodo OM4 o OM5.

¿Cómo afecta la suciedad en la férula al rendimiento de la red?

La suciedad en la férula es una de las principales causas de fallo en redes de fibra óptica y también una de las más fáciles de prevenir. Una partícula de polvo de apenas unas pocas micras de diámetro puede bloquear una porción significativa del núcleo de la fibra, generando una pérdida de inserción muy alta o incluso cortando completamente el enlace. Además, si se conecta un conector sucio contra uno limpio, la presión de la conexión puede incrustar la partícula en la superficie pulida de ambas férulas, causando un daño físico permanente. La solución es siempre limpiar antes de conectar, sin excepción, usando los materiales adecuados.

Conclusión

Los conectores de fibra óptica son mucho más que un accesorio de instalación: son componentes técnicos que definen directamente el rendimiento, la confiabilidad y la escalabilidad de cualquier red óptica. Elegir el tipo correcto, con el pulido adecuado y en el entorno apropiado, marca la diferencia entre una red que cumple sus parámetros de diseño y una que genera problemas desde el primer día.

Has visto que cada conector tiene su lógica: el SC para acceso y FTTH, el LC para alta densidad, el FC para estabilidad en laboratorio, el ST para redes antiguas y el MPO/MTP para entornos de altísima capacidad. A eso se suma la elección del pulido, el código de colores, las buenas prácticas de instalación y los errores que conviene evitar desde el inicio de cualquier proyecto.
