Intercambiadores de calor

Los intercambiadores de calor son dispositivos diseñados para transferir energía térmica entre dos fluidos a diferentes temperaturas, sin que estos se mezclen directamente. Su principio se basa en la diferencia de temperatura entre ambos medios. Se utilizan en climatización, industria química, generación de energía y muchas otras aplicaciones donde controlar la temperatura resulta fundamental.

¿Qué es un intercambiador de calor?

Antes de entrar en tipos y cálculos, hay una idea que aclara casi todo: un intercambiador no “crea” calor ni “enfría por arte de magia”. Solo mueve energía térmica desde un fluido más caliente hacia otro más frío, de forma controlada y repetible.

Lo interesante es que lo logra sin que los fluidos se mezclen (en la mayoría de los diseños). Eso permite calentar, enfriar, condensar o evaporar en procesos industriales sin contaminar productos y sin perder seguridad.

En la práctica, estos equipos se vuelven el punto donde se decide el rendimiento de un sistema: cuánta energía se recupera, cuánto combustible se ahorra o qué tan estable queda una temperatura. Por eso se ven en refinerías, plantas eléctricas, climatización, alimentos y procesos químicos.

Además, su elección no es solo “tamaño y material”. Entran en juego caídas de presión, facilidad de limpieza, riesgos de corrosión, vibraciones, dilataciones y el comportamiento real de los fluidos. Un buen diseño equilibra transferencia térmica, costo, seguridad y mantenimiento.

Definición y principio de funcionamiento

Un intercambiador de calor es un equipo que permite que dos corrientes de fluido, a distinta temperatura, intercambien energía a través de una pared sólida (tubos, placas u otras superficies). Esa pared separa los fluidos y actúa como “puente” térmico.

Su principio es sencillo: cuando existe una diferencia de temperatura, aparece un flujo de calor desde el lado caliente hacia el lado frío. El equipo se diseña para que ese flujo sea alto, estable y predecible, usando materiales conductores y geometrías que favorezcan el contacto térmico.

El funcionamiento típico es continuo: un fluido entra caliente y sale más frío; el otro entra frío y sale más caliente. En algunos casos, el objetivo es cambiar de fase (condensación o ebullición), lo que permite transferencias muy intensas.

En sistemas reales, el desempeño se mide por cuánto cambia la temperatura, cuánta energía se transfiere por unidad de tiempo y qué pérdida de presión aparece. Transferir mucho calor con poca pérdida de presión suele ser una meta deseable, pero no siempre es posible a la vez.

Fundamentos termodinámicos de la transferencia de calor

Para entender por qué un equipo “da lo que da”, conviene mirar los fundamentos. En este punto, conceptos de termodinámica ayudan a interpretar energía, equilibrio y límites de lo que se puede lograr.

En un intercambiador ideal, la energía que pierde el fluido caliente sería igual a la que gana el frío. En la realidad, hay pérdidas al ambiente y efectos como ensuciamiento, no idealidades del flujo y resistencias térmicas, que reducen el rendimiento.

• Balance de energía: Relaciona el calor transferido con el cambio de entalpía de cada fluido. Sirve para estimar potencias térmicas y temperaturas de salida.
• Segunda ley y “dirección” del proceso: El calor fluye espontáneamente del más caliente al más frío. Esto pone límites a la temperatura mínima o máxima alcanzable.
• Resistencias térmicas en serie: La pared, las películas de convección y el ensuciamiento se suman como “obstáculos” al paso de calor.
• Cambio de fase: Condensar o hervir suele elevar mucho la transferencia, porque interviene calor latente y mecanismos de convección más intensos.
• Propiedades del fluido: Viscosidad, conductividad, densidad y calor específico cambian con la temperatura y alteran el desempeño real.

¿Cómo funciona un intercambiador de calor?

La idea “fluido caliente enfría, fluido frío calienta” es el inicio, pero el detalle importante es cómo se mueve el calor a través de cada capa. El rendimiento depende de varias etapas de transferencia, no de una sola.

Primero, el calor viaja desde el fluido caliente hacia la pared (convección). Luego cruza el material (conducción). Después pasa de la pared al fluido frío (otra vez convección). Si se suma suciedad o incrustación, aparece una resistencia adicional.

También influye cómo circulan los fluidos: si pasan rápido o lento, si el flujo es ordenado o turbulento, si hay zonas muertas y qué tan uniforme es el reparto. Por eso el “mismo” intercambiador puede rendir diferente con distintos caudales.

A continuación, la configuración del flujo (paralelo, contraflujo, cruzado) define el “empuje térmico” promedio. Ese empuje es la diferencia de temperatura efectiva que sostiene el intercambio a lo largo del equipo.

Mecanismos de conducción, convección y radiación

En la mayoría de los intercambiadores industriales, el protagonismo lo tienen conducción y convección. La radiación aparece con fuerza en equipos a muy alta temperatura, pero en muchos sistemas de líquidos y gases moderados es secundaria.

Comprender estos mecanismos facilita decisiones prácticas: elegir material, espesor, rugosidad, velocidad de flujo y estrategia de limpieza. Si se quiere profundizar en bases y ejemplos, se puede relacionar con el enfoque de transferencia de calor, que explica los fenómenos con más detalle.

• Conducción: Es el paso de calor a través de la pared sólida. Materiales como cobre o aluminio conducen mejor, pero en industria se prioriza resistencia mecánica y química.
• Convección: Es el intercambio entre el fluido y la superficie. Aumenta con turbulencia, mayor velocidad y geometrías que mejoran el mezclado.
• Radiación: Transferencia por ondas electromagnéticas. Se vuelve relevante en hornos, gases muy calientes o superficies a alta temperatura.

Configuraciones de flujo: paralelo, contraflujo y cruzado

La configuración de flujo describe el “camino” térmico entre corrientes. No es un detalle estético: cambia el perfil de temperaturas y la diferencia de temperatura media disponible para transferir calor.

En general, el contraflujo permite acercamientos térmicos más “finos” entre salida caliente y entrada fría, lo que puede aumentar la recuperación de energía. Aun así, el mejor arreglo depende de restricciones de espacio, costo, ensuciamiento y caída de presión.

Tipos de intercambiadores de calor

Existen muchos diseños porque los procesos piden cosas distintas: facilidad de limpieza, alta presión, cambios de fase, compactación o costo. No hay un tipo “perfecto” para todo; cada uno es una respuesta a un problema específico.

También hay equipos híbridos o arreglos en serie y paralelo. En planta, lo común es combinar varios intercambiadores para acercarse a temperaturas objetivo sin disparar el tamaño ni el costo operativo.

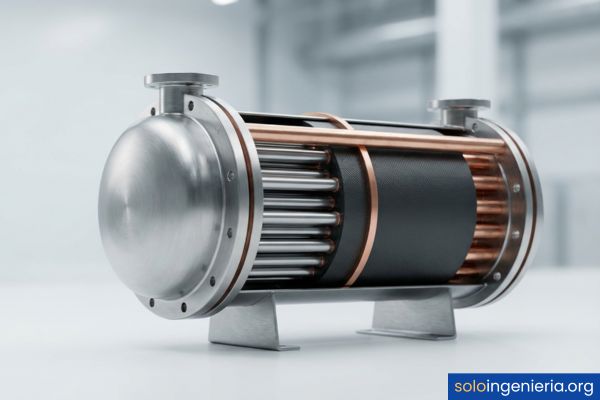

Intercambiadores de carcasa y tubos

Son de los más usados en industria pesada. Tienen un conjunto de tubos por donde circula un fluido, mientras el otro fluye por la carcasa alrededor de esos tubos. El diseño admite altas presiones y temperaturas, con materiales y espesores robustos.

Su flexibilidad es grande: se pueden agregar pasos de tubos, bafles para dirigir el flujo en la carcasa y arreglos para facilitar mantenimiento. La clave está en evitar zonas muertas donde el fluido casi no se mueve, porque ahí cae la transferencia y crece el ensuciamiento.

Una ventaja práctica es que, con el diseño correcto, pueden manejar servicios sucios. Sin embargo, limpiar el lado de carcasa puede ser más complejo que el de tubos, dependiendo de la geometría y del acceso disponible.

Cuando hay vibración por flujo o por bombas, se presta atención al soporte de tubos y al diseño de bafles. En equipos grandes, los efectos de expansión térmica importan: se consideran juntas de expansión o arreglos que permitan dilatación sin esfuerzos excesivos.

Intercambiadores de placas

En estos equipos, los fluidos circulan por canales formados entre placas metálicas. Las placas suelen tener corrugaciones para crear turbulencia y elevar la transferencia. Por eso, logran alta eficiencia en un volumen pequeño.

Los modelos con juntas (empaques) permiten desarmar y limpiar con facilidad, algo valioso en procesos higiénicos. Los modelos soldados o brazed eliminan juntas, pero cambian el enfoque de mantenimiento, ya que no siempre se pueden abrir.

Se usan mucho en agua-agua, agua-glicol y procesos donde el ensuciamiento no es extremo. También son comunes en climatización y recuperación de calor. En la industria alimentaria, el acabado superficial y la limpieza CIP son factores decisivos.

Su limitación aparece cuando hay partículas, fibras o lodos que obstruyen canales. Además, ciertos químicos o temperaturas pueden degradar las juntas, por lo que la compatibilidad de materiales no se negocia.

Intercambiadores de doble tubo o tubos concéntricos

Son una solución directa: un tubo interno lleva un fluido y el anular entre tubos lleva el otro. Pueden trabajar en contraflujo con facilidad, lo que ayuda a lograr buenas aproximaciones térmicas en equipos relativamente simples.

Se ven en plantas pequeñas, bancos de pruebas y servicios donde se valora la facilidad de cálculo y montaje. Su simplicidad reduce incertidumbre cuando el proceso todavía está en etapa de validación.

Cuando se necesita más capacidad, se conectan varios módulos en serie o en paralelo. Aun así, el crecimiento en longitud puede ser grande, y el soporte mecánico se vuelve importante para evitar pandeo o vibración.

En mantenimiento, suelen ser amigables: al tener geometría accesible, se pueden inspeccionar y limpiar con métodos mecánicos sencillos. Eso no elimina el riesgo de incrustación, pero facilita la intervención.

Intercambiadores de superficie extendida o aletas

Cuando un fluido es aire u otro gas, la convección suele ser baja. Para compensar, se aumenta el área con aletas. De esa forma, aunque el coeficiente convectivo sea pequeño, el área extra empuja el intercambio total.

Se usan en radiadores, enfriadores de aire, condensadores de refrigeración y equipos compactos. El material y el tipo de aleta (plana, ondulada, louvered) definen el equilibrio entre transferencia y caída de presión.

El gran enemigo es la suciedad en aletas: polvo, grasa o partículas reducen área efectiva y bloquean el flujo. Un equipo puede “verse bien” por fuera y aun así rendir mal si las aletas están parcialmente obstruidas.

La limpieza requiere cuidado para no deformar aletas, porque una deformación reduce el paso de aire y aumenta la pérdida de carga. En ambientes corrosivos, también se evalúan recubrimientos y aleaciones resistentes.

Intercambiadores regenerativos

En lugar de separar fluidos con una pared fija todo el tiempo, un regenerativo usa un medio sólido que almacena calor. Primero, el medio se calienta con el fluido caliente, y luego cede esa energía al fluido frío en otra etapa o sector.

Esto es típico en recuperación de calor en gases, como precalentadores de aire. Su atractivo es recuperar energía donde otros diseños serían demasiado grandes, especialmente cuando las corrientes son de gas.

El reto es evitar contaminación cruzada entre corrientes, porque parte del fluido puede “arrastrarse” con el medio o filtrarse. Por eso se controlan sellos, presiones relativas y el diseño del rotor o del lecho.

En operación, el ensuciamiento del medio regenerativo puede degradar el desempeño. La estrategia de limpieza y la selección del material del medio (cerámico o metálico) dependen de partículas, humedad y temperatura del gas.

Torres de enfriamiento y condensadores

Aunque no siempre se les llama “intercambiadores” en lenguaje cotidiano, cumplen la misma misión: rechazar calor hacia otro medio. En torres de enfriamiento, el agua se enfría por contacto con aire, mezclando masa y energía de forma controlada.

En condensadores, se busca cambiar de fase: un vapor se condensa al ceder calor. La condensación suele transferir mucho calor, pero exige controlar no condensables, drenaje de condensado y distribución uniforme.

Estos equipos son críticos en plantas de potencia y refrigeración industrial. Su desempeño impacta el consumo energético del sistema, porque si el rechazo de calor falla, se elevan presiones y temperaturas de operación.

En torres, la calidad del agua manda: incrustaciones, corrosión y crecimiento biológico afectan rendimiento y seguridad. Se trabaja con tratamiento químico, filtración y planes de inspección periódica.

Componentes principales y estructura interna

 Entrada caliente →  ┌───────────────────────────────┐  → Salida caliente
                    │   Carcasa (lado carcasa)       │
                    │  ┌─────────────────────────┐  │
 Entrada fría   →   │  │  Haz de tubos            │  │  → Salida fría
                    │  │  (lado tubos)            │  │
                    │  └─────────────────────────┘  │
                    │   Bafles: guían el flujo       │
                    └───────────────────────────────┘
                 Conexiones / boquillas / bridas / sellos

Superficies de transferencia térmica

La superficie de transferencia es donde realmente ocurre el intercambio: tubos, placas, aletas o serpentines. Su material y estado superficial influyen mucho, porque cualquier capa adicional (óxido, incrustación, biofilm) funciona como aislante.

Por eso se habla de ensuciamiento como una “resistencia” extra. Una película delgada puede reducir más de lo esperado si la conductividad de esa capa es baja o si aparece en el lado con peor convección.

La elección del material no es solo por conductividad. En la industria se prioriza compatibilidad química, resistencia mecánica, soldabilidad y costo. Acero inoxidable, aleaciones de níquel, titanio o cobre aparecen según el fluido y la temperatura.

En servicios exigentes, también importa el tratamiento del material. Por ejemplo, ciertos componentes pueden beneficiarse de tratamientos térmicos de metales para ajustar dureza, resistencia o comportamiento frente a fatiga térmica.

Carcasa, cabezales y bafles

En carcasa y tubos, la carcasa contiene uno de los fluidos y soporta la presión externa del haz. Los cabezales distribuyen el fluido hacia los tubos y permiten configuraciones de múltiples pasos para elevar la velocidad interna.

Los bafles (deflectores) obligan al fluido del lado carcasa a cruzar el haz de tubos en lugar de “ir en línea recta”. Eso aumenta turbulencia y mejora la transferencia, pero también incrementa la caída de presión.

El diseño de bafles evita vibraciones inducidas por flujo. Si la separación y el soporte no están bien pensados, los tubos pueden vibrar y fallar por fatiga. En operación continua, ese detalle se vuelve una causa típica de fugas.

En equipos grandes, se considera expansión diferencial entre carcasa y tubos. Si un lado se calienta más rápido, aparecen esfuerzos. Por eso existen arreglos como placas tubulares flotantes o juntas de expansión, según el caso.

Juntas, sellos y conexiones

Las juntas y sellos evitan fugas hacia el ambiente y, más importante aún, evitan mezcla entre corrientes cuando eso es crítico. En equipos de placas con juntas, el elastómero correcto define si el equipo aguanta temperatura, química y ciclos de arranque.

Las conexiones (boquillas, bridas, soldaduras) deben soportar presión y vibración, además de facilitar mantenimiento. Una buena conexión también reduce errores de montaje, como invertir entradas o estrangular líneas por mala alineación.

En servicios con alta temperatura, los sellos sufren por envejecimiento y relajación. Por eso se revisa el torque, el tipo de junta y la compatibilidad con el fluido. Un pequeño goteo puede ser síntoma de un problema mayor.

La instrumentación asociada (termopozos, manómetros, válvulas de drenaje y venteo) ayuda a operar con seguridad. Sin puntos de medición, se vuelve difícil confirmar si el equipo está ensuciado o si cambió el régimen de flujo.

Aplicaciones industriales de los intercambiadores

Los intercambiadores aparecen donde haya que calentar, enfriar o recuperar energía. A veces el objetivo es alcanzar una temperatura de proceso; otras, reducir consumo energético recuperando calor que antes se perdía.

La misma pieza puede estar “en el centro” de una planta: si falla o pierde rendimiento, afecta producción, calidad o consumo. Por eso, en ingeniería mecánica se estudian como equipos clave de integración entre diseño, operación y mantenimiento.

Industria petroquímica y refinerías

En refinerías, se usan para precalentar corrientes con calor recuperado, condensar vapores, enfriar productos y controlar temperaturas antes de reactores o columnas. Son parte del “esqueleto energético” de la planta.

Los fluidos pueden ensuciar mucho por ceras, coque o sólidos. Por eso se eligen diseños robustos, con estrategias de limpieza y márgenes de ensuciamiento. La disponibilidad del equipo vale tanto como su eficiencia.

También se enfrentan a condiciones severas: alta presión, alta temperatura y corrosión por azufre o cloruros. La selección de aleaciones y el control de velocidades buscan reducir corrosión-erosión y fallas prematuras.

En operación, se monitorean temperaturas y caídas de presión. Cambios lentos suelen indicar ensuciamiento; cambios bruscos pueden sugerir bloqueo, pérdida de caudal o fuga interna.

Sistemas HVAC y climatización

En climatización, los intercambiadores están en chillers, bombas de calor, unidades manejadoras de aire y recuperadores. Su función es mover calor para mantener confort, controlar humedad y asegurar condiciones estables en edificios.

Los equipos a placas se usan mucho en circuitos de agua helada y agua caliente por su compactación. En aire, dominan serpentines con aletas. El mantenimiento preventivo impacta directamente el consumo eléctrico, porque un intercambiador sucio obliga a ventiladores y compresores a trabajar más.

En HVAC, la calidad del agua del circuito cerrado también importa: oxígeno disuelto, dureza y microbiología influyen en corrosión e incrustaciones. Un tratamiento básico evita pérdidas de eficiencia con el tiempo.

Además, el control es parte del funcionamiento: válvulas modulantes, sensores y lógica de operación determinan si el intercambio ocurre de forma estable o con oscilaciones de temperatura.

Sector alimentario y farmacéutico

En alimentos y farmacia, se busca transferir calor sin contaminar y con superficies que se limpien bien. Se ven en pasteurización, esterilización, enfriamiento rápido y control térmico de tanques.

Los intercambiadores de placas son comunes por su alta transferencia y facilidad de desarme o limpieza CIP, según el proceso. El diseño sanitario reduce puntos donde el producto pueda quedarse atrapado.

La selección de materiales se enfoca en acero inoxidable sanitario y acabados adecuados. También importan juntas certificadas, compatibilidad con químicos de limpieza y resistencia a ciclos térmicos repetidos.

En muchos procesos, el control de temperatura define calidad: textura, sabor, estabilidad y vida útil. Un intercambio mal controlado puede sobrecalentar, degradar componentes o generar variabilidad entre lotes.

Plantas de generación de energía

En generación, aparecen condensadores, precalentadores, economizadores y enfriadores auxiliares. Una parte grande de la eficiencia global depende de qué tan bien se recupera y se rechaza calor.

El condensador es crítico: si su rendimiento cae, sube la presión de condensación y se reduce el desempeño de la turbina. Pequeños cambios térmicos pueden traducirse en impactos importantes en el balance del ciclo.

La calidad del agua de enfriamiento y la limpieza de tubos son temas permanentes. Incrustaciones y biofouling reducen transferencia y elevan pérdidas de carga. En ambientes marinos, la corrosión y el crecimiento biológico se vuelven aún más agresivos.

En auxiliares, también se enfrían aceites, hidrógeno en generadores, aire de instrumentación y otros servicios. Son intercambiadores “silenciosos”, pero si fallan, pueden provocar paradas no planificadas.

Ventajas y desventajas de cada tipo

Comparar tipos sirve para tomar decisiones sin caer en mitos. A veces se elige un equipo muy eficiente térmicamente, pero difícil de limpiar, y al poco tiempo rinde peor por ensuciamiento.

La mejor comparación considera transferencia, caída de presión, mantenimiento, compatibilidad química y costo total. La eficiencia inicial no siempre es la eficiencia real a lo largo del año.

Criterios de selección de un intercambiador de calor

Seleccionar un equipo es como resolver un rompecabezas con varias piezas: térmica, hidráulica, química y operativa. Si se ignora una, el sistema puede fallar aunque “en papel” se vea correcto.

A continuación se listan criterios prácticos que suelen decidir el tipo y el tamaño. Lo ideal es evaluarlos en conjunto, porque mejorar un aspecto puede empeorar otro, como pasa al subir velocidad: aumenta transferencia, pero también caída de presión.

• Objetivo de proceso: Definir si se busca calentar, enfriar, condensar o evaporar, y qué temperaturas de entrada/salida son realmente necesarias.
• Caudales y propiedades: Considerar viscosidad, densidad, calor específico y conductividad, porque cambian coeficientes y pérdidas de carga.
• Ensuciamiento esperado: Estimar tendencia a incrustación, sólidos o biofouling. Esto define márgenes, velocidad y accesibilidad de limpieza.
• Presión y temperatura de diseño: Marcan espesores, materiales, códigos aplicables y límites de juntas o soldaduras.
• Caída de presión disponible: Si la bomba o ventilador es limitado, un equipo muy restrictivo puede no funcionar aunque transfiera mucho calor.
• Compatibilidad de materiales: Elegir materiales resistentes a corrosión, erosión y ataque químico, además de considerar costos y disponibilidad.
• Facilidad de mantenimiento: Acceso, posibilidad de desarme, limpieza mecánica o química, repuestos y tiempo de parada.
• Espacio y montaje: Restricciones de planta, orientación, soportes, dilatación y posibilidades de ampliación futura.

Cálculo y diseño de intercambiadores de calor

El diseño térmico busca responder tres preguntas: cuánta energía se transfiere, qué área hace falta y qué configuración permite lograrlo sin problemas hidráulicos o mecánicos. Para eso se usan métodos como LMTD y NTU-efectividad.

En diseño real, después del cálculo “ideal”, se ajusta por ensuciamiento, tolerancias y variaciones de operación. Un intercambiador se diseña para condiciones posibles, no solo para condiciones perfectas.

Método LMTD (diferencia de temperatura media logarítmica)

El método LMTD estima el “empuje térmico promedio” cuando se conocen temperaturas de entrada y salida de ambos fluidos. Ese empuje no es la diferencia aritmética simple, porque la diferencia de temperaturas cambia a lo largo del equipo.

Con LMTD se usa una relación del tipo: calor transferido = U · A · LMTD, donde U es el coeficiente global y A el área. Funciona muy bien cuando las temperaturas de salida son conocidas o especificadas.

En configuraciones complejas (múltiples pasos, flujo cruzado con mezcla parcial), se aplica un factor de corrección. Ese factor reduce el LMTD “ideal” para aproximarse al comportamiento real del arreglo.

El método no resuelve por sí solo el problema hidráulico. Es posible que térmicamente “cierre”, pero que la caída de presión sea inaceptable. Por eso se complementa con cálculos de pérdida de carga y verificación de velocidades.

Método NTU-efectividad

El método NTU-efectividad se usa cuando no se conocen todas las temperaturas de salida o cuando se quiere predecir desempeño para distintos caudales. En vez de partir de temperaturas finales, parte de la capacidad máxima posible de transferencia.

La efectividad indica qué fracción del máximo calor posible se logra. Depende de NTU (número de unidades de transferencia) y de la relación de capacidades térmicas entre corrientes. Es especialmente útil en intercambiadores con una salida no fijada.

Este enfoque es común en análisis de rendimiento: por ejemplo, evaluar cómo cae la efectividad si baja el caudal de un lado o si cambia la temperatura de entrada por condiciones ambientales.

También se usa para comparar configuraciones de flujo. Dos equipos con el mismo área pueden tener efectividades distintas según su arreglo, lo que ayuda a justificar un diseño más complejo si el proceso lo necesita.

Coeficiente global de transferencia de calor (U)

El coeficiente global U agrupa en un solo valor las resistencias térmicas: convección del lado caliente, conducción en la pared, convección del lado frío y ensuciamiento. Es práctico, pero es un “resumen” de varios fenómenos.

En líquidos limpios con buena turbulencia, U puede ser alto. En gases o fluidos viscosos, suele ser bajo. Cuando el ensuciamiento crece, U disminuye, incluso si el equipo está “entero” mecánicamente.

En diseño, se usa un U estimado basado en experiencia, bibliografía y condiciones del servicio. Luego se verifica si las velocidades y caídas de presión son razonables para que ese U sea alcanzable en operación.

En operación, si se detecta que el equipo transfiere menos calor con el mismo caudal, una de las sospechas es que U cayó por incrustación o por cambios de régimen de flujo (por ejemplo, menos turbulencia).

Ejemplo del diseño de intercambiadores de calor

Mantenimiento y problemas comunes

Un intercambiador puede estar bien diseñado y aun así degradarse si la operación cambia o si el mantenimiento no sigue un plan. La pérdida de rendimiento suele aparecer poco a poco: suben temperaturas de salida, aumenta la caída de presión o se hace inestable el control.

Los problemas más repetidos son ensuciamiento, corrosión y fugas. Detectarlos temprano evita paradas largas, porque permite limpiar o reparar antes de que el daño avance.

Limpieza y prevención de incrustaciones

La incrustación aparece cuando sales precipitan, cuando hay sólidos que se depositan o cuando crece biopelícula. Esa capa actúa como aislante y además estrecha el paso, elevando la caída de presión.

La prevención combina tratamiento del fluido, control de velocidades y monitoreo. Una señal típica es el aumento gradual de la diferencia de presión junto con la pérdida de transferencia.

La limpieza puede ser mecánica (cepillado de tubos, hidrolavado) o química (circulación de soluciones). Se elige según material, tipo de suciedad y posibilidad de desarme.

En equipos de placas, el desarme y limpieza manual es común cuando el servicio lo permite. En otros casos, se usa CIP con químicos compatibles para no dañar juntas ni superficies.

Corrosión y degradación de materiales

La corrosión depende del fluido, temperatura, oxígeno, pH, cloruros y velocidad. Puede ser uniforme (pérdida general de espesor) o localizada (picaduras), que es más peligrosa porque perfora sin mucho aviso.

Para reducirla, se seleccionan aleaciones adecuadas, se controlan condiciones del fluido y se evitan combinaciones que generen corrosión galvánica. Un material “bueno” puede fallar si se usa fuera de su ambiente.

En algunos servicios aparece erosión-corrosión, donde la velocidad empieza la película protectora del metal. Se controla con límites de velocidad, cambios de geometría y materiales más resistentes.

La degradación también incluye fatiga térmica por ciclos de temperatura. Arranques y paradas frecuentes generan dilataciones repetidas, que pueden fisurar soldaduras o placas si el diseño no lo contempla.

Detección de fugas y reparación

Las fugas pueden ir al ambiente o, peor, de un fluido al otro. Se detectan con cambios de presión, análisis de composición, presencia de contaminantes o pruebas hidrostáticas/neumáticas durante paradas.

En carcasa y tubos, una fuga interna a veces se maneja taponando tubos dañados si el diseño lo permite. Eso reduce el área disponible, por lo que se evalúa el impacto en capacidad.

En equipos de placas, una fuga suele relacionarse con juntas o fisuras en placas. Se inspecciona visualmente, se reemplazan juntas y se prueban placas. En modelos soldados, la reparación puede requerir intervención especializada.

Un buen registro de operación ayuda: si una variable cambia de forma abrupta, la investigación se acelera. Sin historial, diferenciar ensuciamiento de fuga o de cambio de caudal se vuelve más difícil.

Preguntas frecuentes

¿Cuál es la diferencia entre flujo paralelo y contraflujo?

En flujo paralelo, ambos fluidos avanzan en la misma dirección y la diferencia de temperatura entre ellos cae rápido al inicio, lo que reduce el “empuje” térmico en gran parte del equipo. En contraflujo, van en direcciones opuestas y la diferencia de temperatura se reparte mejor a lo largo del intercambiador, permitiendo acercamientos térmicos más exigentes. Por eso, a igualdad de condiciones, el contraflujo suele aprovechar mejor el área disponible.

¿Qué tipo de intercambiador es más eficiente?

No existe un único tipo más eficiente para todo, porque la eficiencia real depende de fluidos, ensuciamiento, caudales, temperaturas y caída de presión disponible. Los de placas suelen ser muy eficientes y compactos en servicios limpios, mientras que carcasa y tubos pueden sostener buen rendimiento en condiciones severas y con alta presión. En gases, los de aletas suelen ser la opción práctica. La elección correcta es la que mantiene el desempeño con el tiempo, no solo el primer día.

¿Cada cuánto tiempo se debe realizar mantenimiento?

La frecuencia depende del nivel de ensuciamiento, la criticidad del proceso y el historial del equipo, por lo que no hay un intervalo universal. En la práctica, se programa según tendencias: aumento de caída de presión, pérdida de transferencia o cambios de temperatura de salida. También influye el tipo de fluido y la calidad del agua. Lo más efectivo es combinar inspecciones periódicas con monitoreo continuo, para intervenir antes de que el rendimiento caiga demasiado.

¿Qué materiales resisten fluidos corrosivos?

Para fluidos corrosivos se consideran materiales como aceros inoxidables específicos, aleaciones de níquel, titanio y, en algunos casos, recubrimientos o materiales no metálicos, según temperatura y química. No basta con decir “inoxidable”, porque cloruros, pH y oxígeno pueden atacar ciertas familias. La selección se hace caso por caso, revisando compatibilidad química, presión, posibilidad de corrosión localizada y costos. Cuando hay dudas, se apoya en experiencia de planta y normas aplicables.

¿Cómo se calcula el área de transferencia necesaria?

El área se calcula a partir de la carga térmica requerida y del empuje térmico disponible, usando expresiones como Q = U · A · LMTD o el método NTU-efectividad cuando las temperaturas no están completamente definidas. En ambos casos, U representa el efecto combinado de convección, conducción y ensuciamiento. Luego se ajusta por márgenes de suciedad, tolerancias y condiciones fuera del punto nominal. Por eso, el área final no sale de una sola cuenta, sino de iteraciones con verificación hidráulica.

¿Qué señales indican que un intercambiador está perdiendo rendimiento?

Las señales típicas son: menor calentamiento o enfriamiento a igual caudal, aumento gradual de la caída de presión y necesidad de abrir más válvulas para lograr la misma temperatura de salida. En sistemas controlados, también se nota cuando el controlador “trabaja de más” y aun así no llega al setpoint con facilidad. En algunos casos aparece ruido, vibración o diferencias de temperatura anormales entre zonas del equipo. Detectar estas señales temprano reduce el riesgo de daño y paradas imprevistas.

¿Qué pasa si se mezcla el fluido caliente con el frío por una fuga interna?

Si hay fuga interna, el impacto depende de la peligrosidad y compatibilidad de los fluidos: puede contaminar producto, generar reacciones no deseadas o crear riesgos de seguridad. Además, el desempeño térmico se vuelve impredecible, porque cambian caudales efectivos y propiedades. En equipos con grandes diferencias de presión, el fluido de mayor presión suele “invadir” el otro lado. Por eso se monitorean presiones, se hacen pruebas en paradas y se establecen alarmas cuando la mezcla es crítica.

¿Se puede mejorar un intercambiador existente sin cambiarlo por completo?

En muchos casos sí, pero depende del margen mecánico y de la configuración. Se puede optimizar ajustando caudales para aumentar turbulencia, modificando el arreglo de pasos, cambiando bafles o mejorando el tratamiento del fluido para reducir incrustaciones. También se puede recuperar área efectiva con limpiezas más eficientes y control de ensuciamiento. Sin embargo, si el equipo está limitado por presión, espacio o materiales, la mejora puede ser pequeña y conviene evaluar un rediseño o un equipo en paralelo.

¿Cómo afecta la caída de presión al desempeño del sistema?

La caída de presión es el “precio” hidráulico de forzar el flujo a pasar por canales y superficies. Si es alta, se necesita más potencia de bombeo o ventilación, aumentando consumo energético y costos operativos. Además, una caída de presión excesiva puede reducir el caudal real, lo que baja la transferencia de calor y empeora el control de temperatura. Por eso el diseño busca un equilibrio: suficiente turbulencia para transferir calor, pero sin castigar el sistema de manera innecesaria.

¿Qué diferencias hay entre enfriar con aire y enfriar con agua en un intercambiador?

Enfriar con agua suele ser más compacto y eficiente porque el agua tiene mejores propiedades para convección y mayor capacidad térmica que el aire. En cambio, el aire es más accesible y evita consumos de agua, pero requiere áreas más grandes, aletas y ventiladores para mover el flujo. También cambia el mantenimiento: en aire se limpia polvo y suciedad en aletas; en agua se controla incrustación, corrosión y biofouling. La elección depende del entorno, costos y restricciones del proceso.

Conclusión

Los intercambiadores de calor se entienden mejor cuando se piensa en su misión real: mover energía térmica de forma controlada entre dos corrientes. A partir de ahí, todo encaja: mecanismos de transferencia, configuraciones de flujo y límites prácticos del equipo.

Si tú dominas los tipos más comunes, las ventajas y desventajas, y los criterios de selección, podrás interpretar por qué un intercambiador rinde bien o por qué se degrada con el tiempo. Además, con LMTD, NTU-efectividad y el coeficiente U, tendrás una base clara para dimensionar y verificar un diseño sin perderte en tecnicismos.

Cuando tú conectas diseño con operación y mantenimiento, el equipo deja de ser una “caja” y se vuelve una pieza predecible del sistema. En este sitio web hay más contenidos relacionados para seguir profundizando en temas que se conectan directamente con estos equipos y su comportamiento en procesos reales.

ingeniería mecánica

Análisis de fatiga en componentes mecánicos

ingeniería mecánica

Resistencia de materiales

ingeniería mecánica

¿Qué propiedades tiene el acero 1045?

ingeniería mecánica

Tratamientos térmicos de metales

ingeniería mecánica

Transmisión por correas y poleas

ingeniería mecánica

Análisis de elementos finitos

ingeniería mecánica

¿Qué es el ensayo de tracción y cómo funciona?

ingeniería mecánica

Acero inoxidable 304 vs 316

Jhonatan Chambi

Soy ingeniero con amplia experiencia en el desarrollo de proyectos y la divulgación de temas de ingeniería.

A lo largo de mi carrera he aprendido que compartir el conocimiento es fundamental para el crecimiento profesional y personal. Por eso, me esfuerzo en crear contenido útil y accesible para quienes desean adentrarse en el mundo de la ingeniería.
