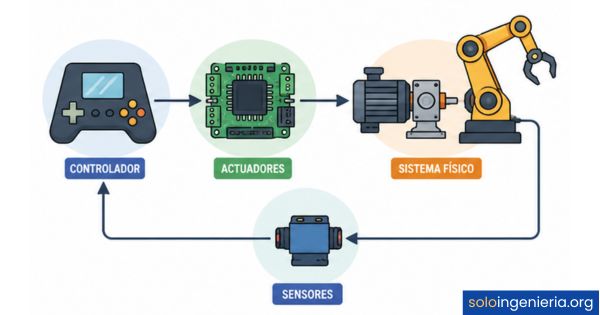

Diagrama de bloques de un sistema mecatrónico

¿Qué es el diagrama de bloques de un sistema mecatrónico?

Un diagrama de bloques es una representación gráfica que muestra cómo se organiza y conecta cada componente de un sistema mecatrónico, usando rectángulos (bloques) para representar funciones y flechas para indicar la dirección del flujo de señales. No describe cómo están construidas físicamente las piezas, sino qué hace cada parte y cómo se relaciona con las demás dentro del conjunto.

Esta herramienta se usa desde las primeras etapas del diseño mecatrónico porque permite visualizar el sistema completo antes de construirlo. En lugar de revisar planos eléctricos o mecánicos por separado, el diagrama de bloques integra todo en un solo esquema comprensible, lo que facilita detectar errores de concepto antes de invertir tiempo y recursos en la implementación.

¿Por qué se usa esta representación en mecatrónica?

La mecatrónica combina mecánica, electrónica, control e informática, y esa diversidad hace que los sistemas sean difíciles de visualizar con un solo tipo de plano. El diagrama de bloques resuelve ese problema al abstraer cada componente como una caja con entradas y salidas, sin importar si se trata de un circuito electrónico, un motor o un algoritmo de software. Así, cualquier miembro del equipo —sea mecánico, electrónico o programador— puede leerlo sin ambigüedad.

Además, este tipo de representación facilita el análisis matemático del sistema, ya que cada bloque puede asociarse a una función de transferencia que describe cómo transforma su señal de entrada en una señal de salida. Esto es especialmente valioso cuando se quiere simular el comportamiento del sistema antes de construirlo físicamente.

Diferencia entre un diagrama de bloques y un esquema eléctrico

Un esquema eléctrico muestra conexiones físicas: cables, terminales, resistencias y voltajes concretos. El diagrama de bloques, en cambio, muestra relaciones funcionales: qué procesa cada parte y hacia dónde va la señal resultante. Uno complementa al otro, pero no son intercambiables. El diagrama de bloques se usa para entender el comportamiento global del sistema; el esquema eléctrico, para construirlo o repararlo.

Elementos que componen el diagrama de bloques

Todo diagrama de bloques de un sistema mecatrónico está formado por un conjunto de componentes que trabajan en secuencia. Conocer la función de cada elemento es el primer paso para leer o construir cualquier diagrama con precisión. A continuación se describen los bloques más comunes y el papel que cumple cada uno dentro del flujo del sistema.

Bloque de entrada y señal de referencia

La señal de referencia, también llamada setpoint, es el valor deseado que el sistema debe alcanzar o mantener. Por ejemplo, en un control de temperatura, la referencia sería la temperatura objetivo que el usuario configura. Este valor es el punto de partida de todo el flujo del diagrama y define el comportamiento que el sistema intentará reproducir en el mundo físico.

Controlador y lógica de decisión

El controlador es el bloque más inteligente del sistema. Recibe la diferencia entre la señal de referencia y la señal real medida por el sensor, y calcula qué acción debe ejecutar el actuador para reducir esa diferencia. Los controladores más comunes en mecatrónica son el PID (proporcional-integral-derivativo) y los controladores lógicos programables (PLC), aunque también se usan lógica difusa e inteligencia artificial en sistemas más avanzados.

Actuadores: del comando al movimiento

El actuador convierte la señal eléctrica que emite el controlador en una acción física concreta. Puede ser un motor eléctrico, una válvula hidráulica, un solenoide o un servo, dependiendo del tipo de movimiento que necesite el sistema. Si el controlador es el cerebro del sistema, el actuador es el músculo: recibe la orden y la transforma en fuerza, movimiento o calor dentro de la planta.

Sensores y retroalimentación de la señal

Los sensores miden variables físicas del entorno o del propio sistema —temperatura, posición, velocidad, presión— y las convierten en señales eléctricas que el controlador puede interpretar. Su función dentro del diagrama es cerrar el lazo: devuelven información sobre el estado real del sistema para que el controlador pueda compararlo con la referencia y corregir cualquier desviación de forma continua y automática.

Tipos de configuración: lazo abierto y lazo cerrado

La forma en que los bloques se conectan entre sí determina si el sistema puede corregirse solo o no. Esta distinción define dos configuraciones fundamentales: el lazo abierto y el lazo cerrado. Comprender la diferencia entre ambas es clave para entender por qué la mayoría de los sistemas mecatrónicos modernos trabajan con retroalimentación.

¿Cuándo conviene usar cada configuración?

El lazo abierto es adecuado cuando el sistema opera en condiciones muy estables y predecibles, donde las perturbaciones externas son mínimas. Es más sencillo y económico, pero no puede corregir errores por sí solo si algo cambia en el entorno. Un ejemplo clásico es el temporizador de una lavadora: actúa durante un tiempo fijo sin importar si la ropa quedó limpia o no.

El lazo cerrado, en cambio, es la configuración predominante en sistemas mecatrónicos porque permite ajustar la salida de forma continua frente a perturbaciones externas. Un robot industrial que corrige su posición en tiempo real, o un sistema de calefacción que mantiene la temperatura aunque la puerta se abra, son ejemplos de lazo cerrado. La retroalimentación hace que el sistema sea más robusto, aunque también más complejo de diseñar y calibrar.

¿Cómo se construye el diagrama de bloques paso a paso?

Diseñar un diagrama de bloques no requiere herramientas especializadas al principio: basta con papel, lápiz y claridad sobre el sistema que quieres representar. El proceso sigue una lógica progresiva que va desde identificar la variable de salida deseada hasta conectar todos los bloques en el orden correcto. A continuación se describe cada paso de forma práctica.

Representación gráfica: flechas, nodos y puntos de suma

Dentro del diagrama, cada elemento gráfico tiene un significado preciso. Las flechas indican la dirección del flujo de la señal: siempre de izquierda a derecha en el camino directo y de derecha a izquierda en la retroalimentación. El punto de suma es un círculo con el símbolo «Σ» que combina algebraicamente dos o más señales, generalmente restando la señal del sensor de la referencia para calcular el error que debe corregir el controlador.

Los nodos de ramificación, representados como puntos sobre una línea de señal, indican que esa señal se divide y se envía a más de un bloque al mismo tiempo. Distinguir con claridad estos tres elementos —flechas, nodos y puntos de suma— es suficiente para leer cualquier diagrama de bloques estándar en mecatrónica sin perderte en el esquema.

Ejemplos de diagrama de bloques en sistemas reales

Ver el diagrama aplicado a casos concretos es la forma más directa de afianzar la comprensión del concepto. Los sistemas mecatrónicos están presentes en la vida cotidiana y en la industria, y todos comparten la misma estructura de bloques funcionales. A continuación se describen tres ejemplos representativos con sus componentes principales.

En los tres casos, el flujo es el mismo: una referencia entra al sistema, el controlador procesa el error, el actuador ejecuta la acción y el sensor devuelve la medición real para cerrar el lazo. Lo que cambia es la naturaleza física de cada bloque, no su función dentro del diagrama. Esto demuestra la universalidad del modelo de bloques como herramienta de representación en la ingeniería mecatrónica.

Errores frecuentes al diseñar el diagrama de bloques

Al construir el primer diagrama de bloques, es común cometer errores que dificultan el análisis o llevan a diseños defectuosos. Identificarlos desde el principio ahorra tiempo y evita problemas costosos durante la implementación física del sistema. Estos son los más habituales entre estudiantes y profesionales que se acercan al tema por primera vez.

Otro error habitual es dibujar el diagrama de forma demasiado general, sin distinguir entre subsistemas. Si el sistema es complejo, lo correcto es descomponer la planta en subsistemas más pequeños, cada uno con su propio bloque. Esto permite analizar el comportamiento de cada parte por separado antes de estudiar el sistema completo. Los sistemas ciberfísicos modernos, por ejemplo, suelen requerir esta descomposición en múltiples capas de bloques para representar correctamente la interacción entre el mundo digital y el físico.

Finalmente, mezclar niveles de abstracción en un mismo diagrama genera confusión: no es conveniente incluir en el mismo esquema un bloque tan general como «sistema de control» junto a uno tan específico como «transistor de potencia». Mantener un nivel de detalle uniforme en todo el diagrama es clave para que sea útil y legible.

Herramientas para dibujar el diagrama de bloques

No necesitas software costoso para crear un diagrama de bloques funcional. Existen múltiples opciones, desde herramientas gratuitas en línea hasta entornos de simulación profesionales que permiten no solo dibujar el diagrama, sino también simular el comportamiento del sistema antes de construirlo. La elección depende del propósito: si es para comunicar una idea, basta con una herramienta de diagramas; si es para simular, se necesita un entorno de modelado matemático.

Si estás comenzando, draw.io es la opción más accesible para crear diagramas de bloques sin instalar nada. Para quienes avanzan hacia la simulación, Scilab con Xcos ofrece capacidades similares a MATLAB sin coste alguno. Los programas CAD para mecatrónica también incluyen módulos de diagrama de bloques integrados con el modelado 3D, lo que resulta especialmente útil cuando el diseño mecánico y el de control se desarrollan al mismo tiempo.

Relación del diagrama de bloques con la seguridad del sistema

Un diagrama de bloques bien construido no solo sirve para comprender el funcionamiento del sistema, sino también para anticipar posibles fallos. Al tener visibilidad sobre cada bloque y cada señal, es posible identificar puntos críticos donde un error podría propagar consecuencias al resto del sistema. Esto es especialmente relevante en aplicaciones industriales y de transporte, donde un fallo en el control puede tener consecuencias graves.

Por eso, el análisis del diagrama de bloques suele ser el punto de partida para la evaluación de riesgos en cualquier proyecto mecatrónico. Revisar qué ocurre si el sensor falla, si el actuador no responde o si el controlador recibe una señal errónea permite diseñar redundancias y mecanismos de protección antes de construir el sistema. Conocer las implicaciones de cada bloque es parte fundamental de las buenas prácticas en seguridad en sistemas mecatrónicos.

Preguntas frecuentes

¿Para qué sirve el diagrama de bloques en mecatrónica?

El diagrama de bloques sirve para representar de forma visual y ordenada cómo se relacionan los componentes de un sistema mecatrónico: sensores, controlador, actuadores y planta. Permite analizar el flujo de señales, detectar errores de diseño conceptual antes de construir el sistema físico y comunicar la arquitectura del sistema entre ingenieros de distintas disciplinas. También es la base para el análisis matemático mediante funciones de transferencia.

¿Cuáles son los bloques principales de un sistema mecatrónico?

Los bloques principales son cinco: la señal de referencia (valor objetivo), el controlador (que calcula la corrección necesaria), el actuador (que ejecuta la acción física), la planta (el sistema que se controla) y el sensor (que mide la variable real y retroalimenta al controlador). En sistemas con lazo cerrado, estos cinco bloques se conectan formando un circuito continuo de control.

¿Qué diferencia hay entre lazo abierto y lazo cerrado en el diagrama?

En el lazo abierto, la señal de salida no regresa al controlador: el sistema ejecuta la acción sin verificar si el resultado fue el esperado. En el lazo cerrado, el sensor mide la variable de salida y envía esa información al punto de suma, donde se compara con la referencia para calcular el error y corregirlo. El lazo cerrado es más robusto frente a perturbaciones externas, pero también más complejo de diseñar.

¿Qué es el punto de suma en un diagrama de bloques?

El punto de suma es un nodo representado por un círculo con el símbolo «Σ» que combina algebraicamente dos o más señales. En un sistema con retroalimentación, recibe la señal de referencia con signo positivo y la señal del sensor con signo negativo, calculando así la señal de error. Esta señal de error es la que alimenta al controlador para que determine qué corrección debe aplicar al actuador.

¿Qué es la función de transferencia en un bloque mecatrónico?

La función de transferencia es la expresión matemática que describe cómo un bloque transforma su señal de entrada en una señal de salida, generalmente representada en el dominio de la frecuencia mediante la transformada de Laplace. En un diagrama de bloques, se escribe dentro del rectángulo del bloque correspondiente. Permite analizar la estabilidad y la respuesta del sistema sin necesidad de resolver ecuaciones diferenciales directamente en el dominio del tiempo.

¿Cómo se representa la retroalimentación en el diagrama de bloques?

La retroalimentación se representa como una flecha que parte de la salida de la planta, pasa por el bloque del sensor y regresa al punto de suma ubicado al inicio del sistema, antes del controlador. Esta línea recorre el diagrama en sentido inverso al flujo principal (de derecha a izquierda) y cierra el lazo de control. El signo negativo en el punto de suma indica que la señal retroalimentada se resta a la referencia para calcular el error.

¿Cuál es la diferencia entre sensor y actuador en el diagrama?

El sensor y el actuador tienen funciones opuestas dentro del diagrama. El sensor recibe una magnitud física del entorno (temperatura, posición, velocidad) y la convierte en una señal eléctrica que fluye hacia el controlador: su señal viaja hacia atrás en el lazo. El actuador, en cambio, recibe la señal de comando del controlador y la convierte en una acción física sobre la planta: su señal viaja hacia delante. Uno mide, el otro actúa.

Conclusión

El diagrama de bloques de un sistema mecatrónico es mucho más que un esquema visual: es la herramienta que te permite comprender cómo fluye la información desde la señal de referencia hasta la acción física, pasando por el controlador, el actuador, la planta y el sensor. Dominar esta representación es el primer paso real para analizar, diseñar y comunicar cualquier sistema mecatrónico con claridad.

A lo largo de este contenido has visto los bloques que componen el diagrama, la diferencia entre lazo abierto y cerrado, los pasos para construirlo desde cero, ejemplos reales y los errores más comunes que debes evitar. Ahora tienes los elementos necesarios para leer un diagrama existente y para empezar a construir el tuyo con criterio y precisión técnica.
