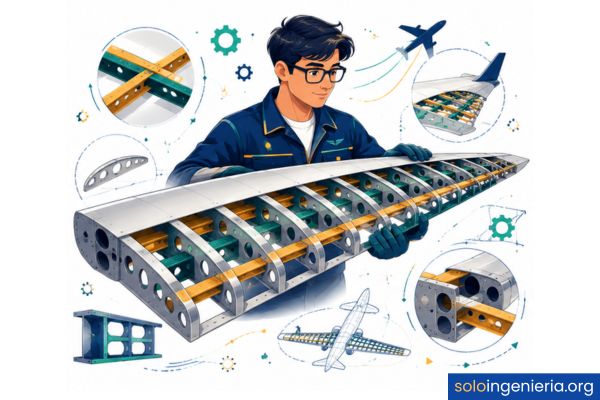

Largueros y costillas de un ala: Estructura y función

¿Qué son los largueros y las costillas de un ala?

Los largueros y las costillas son los dos componentes estructurales que forman el esqueleto interno de un ala de avión. Trabajan de forma coordinada para resistir las fuerzas aerodinámicas del vuelo y, al mismo tiempo, mantener la forma que necesita el ala para generar sustentación. Sin estos elementos, la superficie alar colapsaría bajo su propio peso antes de despegar.

Un larguero es una viga longitudinal que recorre el ala desde la raíz hasta la punta, y su misión principal es absorber los esfuerzos de flexión que se producen cuando el ala soporta el peso del avión en vuelo. Las costillas, en cambio, son perfiles transversales que definen el contorno aerodinámico del ala y distribuyen las cargas entre los largueros y el recubrimiento exterior.

El papel de cada componente en la estructura alar

Cada componente del ala tiene una función específica que no puede ser asumida por otro elemento. Los largueros están diseñados para resistir cargas de flexión: cuando el ala soporta el peso del avión, tiende a curvarse hacia arriba, y son los largueros los que se oponen a ese movimiento. Sin largueros, la flexión haría que el ala se partiera en el punto de mayor esfuerzo, que suele estar cerca de la raíz.

Las costillas, por su parte, tienen dos funciones complementarias: conservar el perfil aerodinámico del ala en toda su envergadura y actuar como elementos de arriostramiento que estabilizan el recubrimiento frente a la compresión. Si las costillas fallaran, el recubrimiento exterior perdería su forma y la sustentación caería de forma drástica.

¿Cómo trabajan juntos largueros y costillas?

La clave del sistema está en cómo se transfieren las cargas de un elemento a otro. La presión aerodinámica actúa sobre el recubrimiento exterior del ala, que la transmite a las costillas. Estas, a su vez, la distribuyen hacia los largueros, que finalmente la conducen hacia el fuselaje a través de la unión de raíz. Este flujo de cargas, desde la superficie hasta la estructura principal, es lo que hace que un ala pueda soportar varios múltiplos de su propio peso.

El conjunto funciona porque largueros y costillas forman una retícula rígida. Las costillas mantienen los largueros en posición y evitan que pandeen lateralmente; los largueros, a su vez, anclan las costillas y les dan la rigidez que necesitan para no deformarse bajo carga. Es una interdependencia estructural que los ingenieros aeronáuticos diseñan con mucha precisión.

Los largueros del ala: tipos y características

No todos los largueros son iguales. El diseño varía en función de las cargas que debe soportar el ala, del material disponible y del tipo de aeronave. Existen tres configuraciones principales que se usan en aviación, y cada una tiene ventajas concretas que determinan en qué tipo de avión resulta más adecuada.

Larguero de caja (box spar)

El larguero de caja es la configuración más común en la aviación moderna, tanto comercial como militar. Se compone de dos almas verticales y dos patines horizontales que forman una sección transversal en forma de caja cerrada. Esta geometría le otorga una resistencia elevada tanto a la flexión como a la torsión, lo que lo hace especialmente adecuado para alas que deben soportar grandes cargas o vuelos de alta velocidad.

Larguero de alma llena (solid spar)

El larguero de alma llena es el más sencillo de fabricar. Consiste en una plancha continua de material, generalmente aluminio, que actúa como alma vertical entre los dos patines. Es ligero, económico y suficiente para aeronaves de aviación general donde las cargas estructurales no son tan exigentes. Su principal limitación es que resiste peor la torsión que el larguero de caja, por lo que rara vez se usa solo en aviones de altas prestaciones.

Larguero de celosía (truss spar)

El larguero de celosía sustituye el alma continua por una retícula de montantes y diagonales que conectan los dos patines. Esta estructura fue muy habitual en los primeros aviones metálicos porque optimiza la relación entre resistencia y peso, eliminando el material que no contribuye directamente a soportar cargas. Hoy en día, se usa principalmente en aeronaves antiguas, de construcción casera o en diseños donde el peso mínimo es prioritario sobre la facilidad de fabricación.

Las costillas del ala: tipos y función estructural

Las costillas son los perfiles transversales que se distribuyen a lo largo de la envergadura del ala, desde la raíz hasta la punta. Su función más visible es dar forma al perfil aerodinámico, pero su contribución estructural va mucho más allá de la geometría. Son también las encargadas de repartir las cargas locales y de evitar que el recubrimiento exterior se arrugue o pandee bajo compresión.

Costillas normales y costillas de refuerzo

Las costillas normales se distribuyen de forma regular a lo largo del ala y se encargan de mantener el perfil aerodinámico y transmitir las cargas de presión. Las costillas de refuerzo, también llamadas costillas maestras, se colocan en puntos específicos donde se concentran cargas puntuales: uniones de trenes de aterrizaje, puntos de anclaje de motores o cambios de sección del ala. Su espesor y rigidez son mayores que los de las costillas normales precisamente porque deben absorber esfuerzos localizados sin deformar la estructura adyacente.

La separación entre costillas no es arbitraria: depende del espesor del recubrimiento, del material empleado y de las cargas aerodinámicas previstas. Un recubrimiento muy delgado necesita costillas más próximas para evitar el pandeo local; uno más grueso o de composite puede soportar separaciones mayores sin comprometer la estabilidad del panel.

¿Cómo se fabrica una costilla de ala?

En aviación general y aeronaves clásicas, las costillas se fabrican a partir de láminas de aluminio recortadas y conformadas mediante prensas o troqueles. Para reducir el peso sin sacrificar rigidez, se les practican alivios: orificios circulares o elípticos en el alma que eliminan el material no necesario para resistir cargas. En aviación comercial moderna, muchas costillas se fabrican en composite de fibra de carbono o de vidrio, con procesos de curado en autoclave que garantizan una distribución de fibras muy precisa.

¿Cómo se distribuyen las cargas en la estructura alar?

Entender cómo fluyen las fuerzas a través del ala es fundamental para comprender por qué los largueros y las costillas tienen la forma que tienen. Durante el vuelo, el ala está sometida a tres tipos de esfuerzo que actúan de forma simultánea y que la estructura debe absorber sin deformarse de manera permanente ni comprometer la seguridad de la aeronave.

Flexión, torsión y cortante: las fuerzas sobre el ala

La flexión es la fuerza dominante. Cuando el ala genera sustentación, la presión aerodinámica actúa hacia arriba mientras el peso del avión tira hacia abajo desde el fuselaje. Esto crea un momento flector que intenta curvar el ala hacia arriba. Los largueros son los principales responsables de resistir este momento: el patín superior trabaja en compresión y el patín inferior en tracción.

La torsión aparece porque el centro de presión aerodinámico del ala no coincide exactamente con el eje elástico de la estructura. Esta diferencia genera un momento torsor que tiende a rotar el ala sobre su eje longitudinal. En alas de alta velocidad, la torsión puede ser tan significativa como la flexión, por lo que el diseño del larguero de caja resulta especialmente valioso en estos casos. El esfuerzo cortante, finalmente, actúa perpendicularmente al eje del ala y es absorbido principalmente por las almas de los largueros.

El recubrimiento como elemento estructural activo

Uno de los conceptos que más sorprende a quienes se acercan por primera vez a la estructura alar es que el recubrimiento exterior no es simplemente una capa de acabado. En una construcción semimonocasco moderna, el recubrimiento participa activamente en la resistencia a la torsión, actuando como un panel cortante que transfiere los esfuerzos hacia los largueros y las costillas. La unión entre el recubrimiento y las costillas se realiza mediante remaches o adhesivos estructurales que forman parte del cálculo de la estructura.

Esto también explica por qué los daños en el recubrimiento exterior no son siempre superficiales: dependiendo de su localización, pueden reducir la capacidad estructural del ala de forma significativa. Los ingenieros de mantenimiento evalúan cada daño según su posición respecto a los largueros y la orientación de las cargas locales antes de determinar si se puede reparar o si requiere la sustitución del panel completo.

Materiales usados en largueros y costillas

La elección del material para largueros y costillas es una de las decisiones más importantes en el diseño estructural de un ala. Los criterios principales son la relación resistencia-peso, la resistencia a la fatiga, la facilidad de inspección y la reparabilidad en línea. A lo largo de la historia de la aviación, los materiales dominantes han evolucionado de forma drástica.

Aleaciones de aluminio y composites en la aviación moderna

Durante décadas, las aleaciones de aluminio de las series 2000 y 7000 fueron el material estándar para largueros y costillas en aviación comercial. Su facilidad de mecanizado, su resistencia a la fatiga y la madurez de los procesos de inspección las convirtieron en la opción predeterminada. La aleación 7075-T6, por ejemplo, fue durante muchos años el material de referencia para largueros de alas en aviones de transporte por su alta resistencia a la tracción con un peso contenido.

Los composites de fibra de carbono han ganado terreno de forma progresiva desde los años noventa. En aviones como el Boeing 787 o el Airbus A350, los largueros principales del ala están fabricados íntegramente en composite, lo que permite reducir el peso estructural del ala entre un 20 % y un 30 % respecto a una solución equivalente en aluminio. La contrapartida es que los composites requieren procesos de inspección distintos, como la termografía o los ultrasonidos de fase, porque los daños internos no son siempre visibles a simple vista. La combinación de largueros en composite con costillas en aleación de aluminio es también una solución habitual, ya que permite optimizar cada componente de forma independiente según sus requisitos específicos. Aquí cobra especial relevancia comprender la ingeniería aeronáutica como disciplina integradora que combina resistencia de materiales, aerodinámica y análisis estructural.

Diferencias entre alas de aviación general y aviación comercial

El concepto de larguero y costilla es universal, pero su implementación varía enormemente entre una aeronave de aviación general y un avión de transporte comercial. Las diferencias no son solo de tamaño: afectan a la filosofía de diseño, los materiales, la complejidad estructural y los métodos de fabricación.

En aviación general, un avión ligero monomotor puede tener un ala con un solo larguero principal, costillas de aluminio remachadas y un recubrimiento metálico o incluso de tela en los modelos más clásicos. El diseño prioriza la sencillez de fabricación y la facilidad de mantenimiento por parte de talleres pequeños. La estructura es más sencilla, pero cumple exactamente los mismos principios físicos que la de un avión de cien plazas.

En aviación comercial, el ala incorpora dos o más largueros, cientos de costillas, largueros secundarios, paneles de recubrimiento multifuncionales y sistemas estructurales integrados para combustible, tren de aterrizaje y actuadores de superficies de control. El resultado es una estructura que puede llegar a varios miles de componentes individuales, ensamblados con una tolerancia dimensional de décimas de milímetro. Este nivel de precisión está directamente relacionado con el impacto que tienen fenómenos como los vórtices de punta de ala en aviones sobre la eficiencia aerodinámica, y con cómo la geometría del ala —incluyendo el ángulo diedro de un ala— condiciona desde el primer momento el diseño estructural interno.

Preguntas frecuentes

¿Cuántos largueros tiene un ala de avión comercial?

La mayoría de los aviones de transporte comercial modernos utilizan dos largueros principales por ala: un larguero delantero y un larguero trasero, que forman juntos la caja de torsión central del ala. En algunos diseños de mayor envergadura o con requisitos de rigidez más exigentes, se incorpora un tercer larguero intermedio, aunque es menos frecuente. La configuración de dos largueros ha demostrado ser el equilibrio más eficiente entre resistencia estructural, peso y espacio disponible para los depósitos de combustible que suelen alojarse dentro de la propia caja del ala.

¿Qué diferencia hay entre una costilla y un larguero?

La diferencia está en la orientación y la función principal de cada elemento. El larguero es una viga que corre en dirección longitudinal, desde la raíz del ala hasta la punta, y su misión primaria es resistir la flexión que se produce cuando el ala soporta el peso del avión. La costilla, en cambio, es un perfil transversal que define la forma aerodinámica del ala en cada sección y transfiere las cargas locales hacia los largueros. Simplificando: el larguero aguanta, la costilla da forma y distribuye.

¿Por qué los largueros son el elemento más crítico del ala?

Los largueros son críticos porque sobre ellos recae la mayor parte de los esfuerzos de flexión que soporta el ala durante el vuelo. Un fallo del larguero puede llevar al colapso completo del ala, con consecuencias catastróficas para la aeronave. Por este motivo, los largueros son los elementos con los factores de seguridad más elevados en el diseño y los que se someten a inspecciones más exhaustivas y frecuentes durante toda la vida útil del avión. Su diseño contempla tanto la resistencia estática como la resistencia a la fatiga acumulada a lo largo de miles de ciclos de presurización y vuelo.

¿Qué pasa si una costilla falla en vuelo?

El fallo de una costilla aislada durante el vuelo no implica necesariamente la pérdida del ala, porque las cargas que esa costilla transmitía se redistribuyen hacia las costillas adyacentes y hacia el recubrimiento. Sin embargo, si varias costillas fallan en la misma zona o si la que falla es una costilla maestra ubicada en un punto de concentración de carga, las consecuencias pueden ser graves. En la práctica, los programas de inspección y mantenimiento están diseñados para detectar daños en costillas antes de que alcancen un tamaño crítico, aplicando el principio de tolerancia al daño que rige la certificación de estructuras aeronáuticas modernas.

¿Cuál es la función del alma en un larguero?

El alma es la parte vertical del larguero que conecta el patín superior con el patín inferior. Su función principal es resistir el esfuerzo cortante que actúa perpendicularmente al eje del larguero. En un larguero de alma llena, esta pieza es una lámina continua de material. En el larguero de celosía, el alma se sustituye por una retícula de diagonales y montantes que cumplen la misma función con menos masa. El dimensionado del alma es especialmente importante en las zonas donde actúan cargas concentradas, como los puntos de anclaje del tren de aterrizaje.

¿De qué material están hechos los largueros modernos?

En la aviación comercial actual coexisten dos materiales principales: las aleaciones de aluminio de alta resistencia, como la 7075-T6, y los laminados de fibra de carbono con matriz epoxi. Los aviones de nueva generación, como el Boeing 787 o el Airbus A350, utilizan largueros íntegramente en composite de fibra de carbono, lo que permite reducir el peso de la estructura alar de forma significativa. En aviación general, el aluminio sigue siendo el material predominante por su menor coste y la mayor facilidad de inspección y reparación en talleres convencionales.

¿Qué es una estructura alar semimonocasco?

La estructura semimonocasco es el sistema constructivo más extendido en la aviación moderna, tanto en alas como en fuselajes. En este sistema, las cargas son absorbidas conjuntamente por los elementos internos —largueros y costillas— y por el recubrimiento exterior, que también contribuye a la resistencia estructural. Esto contrasta con la estructura monocasco pura, donde el recubrimiento soporta todas las cargas sin elementos internos, y con la estructura de entramado, donde el recubrimiento no tiene función estructural. El semimonocasco logra el mejor equilibrio entre resistencia, peso y facilidad de fabricación para la mayoría de las aeronaves actuales.

Conclusión

Los largueros y las costillas son mucho más que piezas de metal o composite: son la razón por la que un ala puede generar sustentación durante miles de horas de vuelo sin ceder bajo las cargas que la someten a cada maniobra. Comprender cómo funciona cada uno y qué papel juegan en el conjunto te da una base sólida para abordar cualquier otro tema de estructura aeronáutica.

Ahora que conoces los tipos de largueros, cómo se clasifican las costillas, qué fuerzas actúan sobre el ala y cómo el recubrimiento participa activamente en la estructura, puedes aplicar estos conceptos cuando estudies el diseño de una sección alar o analices las diferencias entre distintas aeronaves. Cada decisión de diseño —el número de largueros, la separación entre costillas, la elección del material— responde a una lógica estructural concreta que ahora puedes empezar a reconocer.

Si este tema te ha resultado útil, en este sitio web encontrarás más contenido sobre estructuras aeronáuticas, aerodinámica y los principios que hacen posible el vuelo. Hay mucho más por explorar, y cada pieza encaja con las demás.
