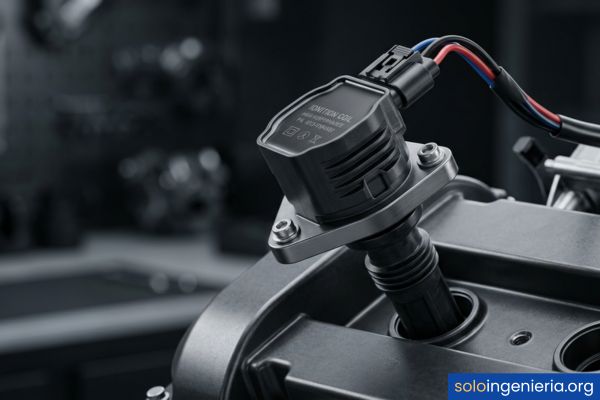

Bobina de encendido automotriz

¿Qué es una bobina de encendido automotriz?

Aunque ya sabes que convierte voltaje bajo en alta tensión, vale la pena ir más a fondo. La bobina de encendido automotriz es, en esencia, un transformador de pulso inductivo diseñado para operar en ciclos muy cortos y repetitivos, sincronizados con el ritmo de combustión del motor.

A diferencia de un transformador convencional de corriente alterna, la bobina automotriz trabaja con corriente continua interrumpida. Esa interrupción controlada es lo que genera el colapso del campo magnético y, con él, el pico de alta tensión necesario para encender la mezcla.

Su relación de transformación puede superar las 100:1 en muchos modelos modernos. Eso significa que una batería de 12 voltios puede producir, gracias a la bobina, descargas de entre 20.000 y 45.000 voltios, suficientes para saltar el electrodo de la bujía y encender el combustible.

Dentro de la categoría de la ingeniería automotriz, la bobina de encendido es uno de los componentes electromecánicos más estudiados, porque combina principios de electromagnetismo, diseño de materiales y control electrónico en un solo dispositivo compacto.

Su tamaño varía según el tipo de sistema de encendido, pero su función siempre es la misma: acumular energía en un campo magnético y liberarla de golpe, en el momento exacto que el motor lo necesita.

Funcionamiento y principios de inducción eléctrica

El funcionamiento de la bobina de encendido automotriz se basa en la ley de inducción de Faraday: un campo magnético que varía en el tiempo genera una fuerza electromotriz en un conductor cercano. Este principio físico es el corazón de todo el sistema.

El ciclo completo ocurre en milisegundos. La corriente entra, carga la bobina, se interrumpe bruscamente y esa interrupción produce el pico de alta tensión. A continuación se describen los elementos clave de este proceso:

• Corriente de carga del circuito primario: La batería envía corriente al devanado primario durante un tiempo determinado, conocido como tiempo de permanencia o «dwell time». Durante este lapso, la energía se acumula en el campo magnético generado alrededor del núcleo de hierro.
• Interrupción controlada de la corriente: Un transistor de potencia, comandado por la ECU del vehículo, corta la corriente del circuito primario de forma abrupta. Esta interrupción es el evento desencadenante de toda la transformación energética.
• Colapso del campo magnético: Al desaparecer la corriente, el campo magnético acumulado colapsa bruscamente. Esa variación rápida del flujo magnético induce una tensión muy elevada en el devanado secundario, que tiene miles de vueltas más que el primario.
• Descarga hacia la bujía: La alta tensión inducida en el secundario viaja hasta el electrodo de la bujía, donde salta en forma de chispa a través del espacio de aire entre los electrodos, encendiendo la mezcla de combustible.
• Sincronización con el cigüeñal: Todo este ciclo está coordinado por sensores de posición del cigüeñal y el árbol de levas, que informan a la ECU el momento exacto en que cada cilindro necesita su chispa.

El proceso de transformación de baja a alta tensión

La relación de transformación depende directamente del cociente entre las vueltas del secundario y las del primario. Si el primario tiene 150 espiras y el secundario tiene 15.000, la relación es de 100:1, lo que significa que, por cada voltio de entrada, la salida teórica es de 100 voltios antes de las pérdidas resistivas.

En la práctica, las pérdidas en el núcleo y los devanados reducen ese valor, pero la energía entregada sigue siendo más que suficiente para ionizar el gas dentro del cilindro y generar la chispa en el momento preciso.

El rol del campo magnético en la generación de la chispa

La velocidad del colapso del campo es determinante: cuanto más rápido colapsa, mayor es la tensión inducida. Por eso el transistor de potencia que interrumpe la corriente debe hacerlo en el menor tiempo posible, algo que los transistores modernos de tipo IGBT logran con gran precisión.

Si el núcleo de hierro se satura magnéticamente antes de que ocurra el corte, la energía almacenada es menor y la chispa resultante será débil. Por eso el tiempo de permanencia de la corriente está calculado con precisión milimétrica en cada vehículo.

Componentes y estructura interna de la bobina

Cada componente interno cumple una función que no puede ser reemplazada por otro. La ausencia o el fallo de cualquiera de ellos afecta directamente la calidad y consistencia de la chispa generada en la bujía.

Devanados primario y secundario de cobre

El hilo del devanado secundario es tan fino que un carrete completo puede parecer casi insignificante, pero contiene miles de metros de conductor enrollado con precisión. Cualquier ruptura en esas espiras provoca una falla de encendido total o intermitente en el cilindro al que sirve esa bobina.

El núcleo de hierro y el material aislante

La integridad del material aislante es tan importante como la del cobre de los devanados. Una grieta microscópica en la resina puede provocar un arco eléctrico interno que destruye la bobina en pocas horas de funcionamiento.

Tipos de bobinas en sistemas de encendido modernos

La evolución del sistema de encendido ha dado lugar a distintas configuraciones de bobina, cada una adaptada a las necesidades específicas del motor y del nivel de control electrónico del vehículo. A continuación se presentan los principales tipos:

• Bobina convencional con distribuidor: Es el diseño más antiguo. Una sola bobina central alimenta a todas las bujías a través de un distribuidor mecánico rotativo. Hoy está prácticamente en desuso en vehículos nuevos, aunque aún se encuentra en autos de colección y flotas antiguas.
• Bobinas de encendido tipo cassette o módulo: Una única unidad compacta alberga varias bobinas integradas, normalmente una por cada par de cilindros. Se elimina el distribuidor, pero no se llega aún al diseño totalmente directo. Es común en motores de 4 y 6 cilindros de finales de los años 90 y principios de los 2000.
• Sistema de chispa perdida (DIS): Usa una bobina por par de cilindros que están en ciclos opuestos. Genera chispa simultánea en dos bujías; una en el cilindro que comprime y otra en el cilindro en escape. Esta última chispa se «pierde» porque no hay mezcla que encender, pero el sistema es robusto y elimina piezas móviles.
• Bobinas de encendido directo o tipo lápiz (COP): Una bobina individual se monta directamente sobre cada bujía. Es el sistema más preciso, con la menor pérdida de energía entre la bobina y el punto de ignición. Hoy en día es el estándar en la mayoría de los motores modernos.

Bobinas de encendido directo o tipo lápiz (COP)

Las bobinas COP también son más susceptibles al calor excesivo porque están expuestas directamente al entorno del motor, especialmente en motores con culatas compactas donde el espacio de ventilación es reducido. La temperatura de operación es uno de los factores de desgaste más críticos en este tipo de diseño.

Sistemas de encendido de chispa perdida (DIS)

El sistema DIS fue una transición inteligente entre el distribuidor mecánico y el control directo por cilindro. Permitió eliminar el distribuidor sin la complejidad de instalar una bobina individual en cada bujía, una solución intermedia que funcionó muy bien en los motores de los años 90 y 2000.

Bobinas de encendido convencionales y tipo cassette

La diferencia práctica entre ambos tipos radica en la complejidad del diagnóstico. En la bobina convencional, el fallo afecta a todos los cilindros al mismo tiempo. En el módulo tipo cassette, el fallo puede ser parcial, afectando solo a algunos cilindros, lo que hace el diagnóstico algo más complejo sin un escáner.

Síntomas comunes de una bobina de encendido fallando

Estos síntomas no siempre apuntan exclusivamente a la bobina, ya que pueden tener causas similares como bujías desgastadas, inyectores sucios o problemas de compresión. Sin embargo, la combinación de misfire, vibración y código de fallo en un cilindro específico es el indicador más claro de que la bobina de ese cilindro debe revisarse.

Vale la pena mencionar que el sistema de encendido no trabaja solo. Componentes como el sensor MAF automotriz también influyen directamente en la calidad de la mezcla aire-combustible, por lo que un diagnóstico completo debe considerar el sistema de alimentación y el de encendido en conjunto.

Procedimientos de diagnóstico y pruebas técnicas

Antes de reemplazar cualquier bobina, es fundamental realizar pruebas objetivas. Un diagnóstico basado solo en síntomas puede llevar a cambios innecesarios de componentes, lo que eleva el costo de la reparación sin resolver el problema de fondo.

Medición de resistencia con multímetro digital

El multímetro digital es la herramienta básica para evaluar el estado de los devanados de una bobina. La prueba es rápida, no requiere que el motor esté encendido y puede realizarse con la bobina desmontada o en su posición original.

Comprobación del circuito primario

Verificación del circuito secundario

Análisis de la señal mediante osciloscopio automotriz

El osciloscopio automotriz ofrece información que el multímetro no puede revelar: cómo se comporta la bobina mientras el motor trabaja bajo distintas condiciones de carga y temperatura. Es especialmente útil para detectar fallos intermitentes que no aparecen en una prueba estática de resistencia con el motor apagado.

Mantenimiento y recomendaciones de sustitución

El mantenimiento preventivo de la bobina de encendido no requiere intervalos fijos como el aceite del motor, pero sí demanda atención en los momentos clave del mantenimiento general del vehículo, sobre todo cuando se trabaja en el sistema de encendido o se detectan los primeros síntomas de fallo.

Factores que provocan el desgaste prematuro

Varios factores pueden acortar la vida útil de una bobina mucho antes de lo esperado. Conocerlos permite tomar decisiones preventivas que evitan paradas inesperadas del vehículo:

• Bujías con gap excesivo o electrodos desgastados: Una bujía deteriorada exige mayor tensión para generar la chispa. Esa tensión adicional sobrecarga el devanado secundario de la bobina en cada ciclo, acelerando el deterioro del material aislante entre espiras.
• Calor excesivo en el compartimento del motor: Las bobinas COP están directamente expuestas al calor de la culata. Temperaturas por encima de los valores de diseño degradan la resina epoxi y secan los sellos de goma, comprometiendo el aislamiento interno.
• Vibraciones mecánicas intensas: En motores con fallas de montaje o gomas de soporte deterioradas, las vibraciones pueden fisurar la carcasa de la bobina o generar microfracturas en las soldaduras internas del devanado.
• Humedad y filtración de agua: El agua penetra por conectores deteriorados o sellos rotos. Al entrar en contacto con los devanados bajo alta tensión, provoca cortocircuitos internos que destruyen la bobina de forma irreversible y rápida.
• Cables y conectores con mal contacto: Una conexión floja o corroída genera arcos eléctricos en el conector. Esos arcos producen picos de tensión inversa que dañan el transistor de potencia integrado en algunos modelos de bobina.
• Uso de combustible con bajo octanaje: El detonado prematuro del combustible puede forzar al sistema de encendido a adelantar y retrasar el tiempo de chispa de forma continua, aumentando los ciclos de trabajo de la bobina más allá de sus parámetros normales de diseño.

Importancia de la compatibilidad con las bujías

La bobina y la bujía forman un sistema interdependiente. La bobina está diseñada para entregar una tensión específica que coincide con el voltaje de ruptura del gap de bujía de fábrica, que generalmente está entre 0,8 y 1,1 mm en motores modernos.

Si las bujías instaladas no son las especificadas por el fabricante del vehículo, el voltaje de ruptura del gap puede ser diferente al diseñado, lo que obliga a la bobina a trabajar en condiciones fuera de su rango óptimo de manera permanente.

«Instalar una bujía incompatible es como calzar zapatos del número equivocado: el pie llega a donde tiene que ir, pero el desgaste acumulado en el tiempo termina siendo mucho mayor de lo que debería.»

Las bujías de iridio o platino, además de durar más, mantienen el gap dentro de especificación durante toda su vida útil, lo que protege indirectamente a la bobina de sobrecargas de tensión acumuladas.

También es importante considerar que las tendencias en tecnología automotriz para el futuro apuntan a sistemas de encendido cada vez más inteligentes, capaces de ajustar la energía de cada chispa en tiempo real según las condiciones de la mezcla, lo que exigirá una compatibilidad aún más precisa entre bobinas y bujías en los próximos años.

En ese sentido, la válvula EGR también tiene influencia indirecta sobre el sistema de encendido, ya que al recircular gases de escape hacia la admisión, modifica la composición de la mezcla y puede alterar el voltaje de ruptura necesario en condiciones de carga parcial.

Preguntas frecuentes

¿Por qué se quema una bobina de encendido con frecuencia?

El fallo recurrente de las bobinas casi siempre tiene una causa subyacente que no se ha corregido. Las bujías desgastadas con gap excesivo son la causa más frecuente, porque obligan a la bobina a generar tensiones más altas en cada ciclo. Si cada vez que reemplazas una bobina no cambias también las bujías, el ciclo de daño se repite en pocas decenas de miles de kilómetros. El calor excesivo, los conectores deteriorados y la humedad también contribuyen de forma significativa a este problema recurrente.

¿Es necesario cambiar todas las bobinas al mismo tiempo?

No es estrictamente obligatorio, pero en vehículos con alta kilometraje y sistemas de bobina individual por cilindro, es muy recomendable. Si una bobina falla después de muchos años de uso, las demás han estado sometidas a las mismas condiciones de temperatura, vibración y carga eléctrica. Reemplazarlas todas al mismo tiempo durante la misma intervención evita paradas adicionales en el taller en los meses siguientes, además de que el costo de mano de obra se comparte entre todas las piezas y resulta más económico en conjunto.

¿Cómo saber si la falla es de la bobina o de la bujía?

La forma más sencilla de distinguirlos sin instrumentos especializados es intercambiar la bobina sospechosa con la de otro cilindro sano. Si el código de fallo migra con la bobina al nuevo cilindro, la bobina está defectuosa. Si el código permanece en el mismo cilindro original, el problema está en la bujía, el inyector o la compresión de ese cilindro. Con un multímetro puedes además medir la resistencia de la bobina y comparar los valores de todas las unidades montadas en el motor para detectar diferencias anómalas.

¿Cuánto tiempo de vida útil tiene una bobina de equipo original?

Una bobina de fabricante original en condiciones normales de operación puede durar entre 160.000 y 250.000 kilómetros, aunque hay casos documentados de unidades que superan los 300.000 km sin intervención. La vida real depende de la calidad del mantenimiento del sistema de encendido, la calidad del combustible usado, las condiciones climáticas del entorno y si el vehículo opera en ciclos urbanos de temperatura alta o en carreteras con carga constante. Las versiones de posventa económicas raramente alcanzan esas cifras.

¿Puede una bobina fallar solo en caliente y funcionar bien en frío?

Sí, y es uno de los fallos más frustrantes de diagnosticar porque el vehículo parece funcionar bien cuando lo llevas al taller. Este fenómeno ocurre cuando la resina aislante interna tiene microfisuras que se expanden con el calor, permitiendo que la alta tensión forme arcos eléctricos en los puntos débiles. Al enfriarse, las fisuras se contraen y el aislamiento recupera su integridad temporalmente. Para detectar este tipo de fallo, el osciloscopio con el motor en temperatura de trabajo es la herramienta más adecuada y confiable.

¿Qué pasa si conduces con una bobina defectuosa por mucho tiempo?

Mantener el motor funcionando con una bobina que no genera chispa correctamente tiene consecuencias progresivas. El combustible no quemado llega al catalizador, donde se oxida a temperaturas muy elevadas que pueden destruir el sustrato cerámico del convertidor catalítico. Este componente tiene un costo de reemplazo considerablemente mayor que una bobina. Además, el aceite del motor puede contaminarse con combustible no quemado que se filtra hacia el cárter, reduciendo su capacidad lubricante y acelerando el desgaste interno del motor.

¿El sistema de encendido electrónico moderno puede funcionar sin bobina?

No existe ningún motor de ciclo Otto que pueda funcionar sin algún dispositivo que genere la chispa de encendido. La bobina es el único componente capaz de transformar la tensión de la batería en la alta tensión necesaria para ionizar el gas en el interior del cilindro y encender la mezcla aire-combustible. En comparación, los vehículos totalmente eléctricos no usan bobinas de encendido porque funcionan con un motor eléctrico en un vehículo eléctrico que no requiere combustión interna ni sistema de ignición.

¿Existe diferencia de rendimiento entre una bobina original y una de aftermarket?

Sí existe diferencia, aunque no siempre es perceptible en condiciones normales de conducción. Las bobinas de fabricante original están diseñadas con especificaciones exactas para el motor del vehículo: nivel de energía de salida, tiempo de saturación, resistencia térmica y compatibilidad electrónica con la ECU. Las versiones de aftermarket de calidad media pueden funcionar de forma aceptable, pero en condiciones de alta exigencia como motores turbo, clima extremo o conducción deportiva, las diferencias de rendimiento y durabilidad se hacen evidentes con el tiempo.

¿Las bobinas de encendido se pueden reparar o siempre hay que sustituirlas?

En la práctica, las bobinas de encendido automotrices no se reparan. Los devanados están encapsulados en resina epoxi y no son accesibles sin destruir la unidad. Aunque en teoría un devanado roto podría rebobinarse, el costo de hacerlo supera con creces el precio de una bobina nueva, incluso de marca original. Además, el resultado de un rebobinado manual no garantiza las tolerancias eléctricas ni el aislamiento necesario para operar con tensiones de hasta 45.000 voltios de forma segura y confiable.

¿Cómo influye la altitud sobre el nivel del mar en el funcionamiento de la bobina?

A mayor altitud, la presión atmosférica es menor y el aire es menos denso. Esto reduce el voltaje de ruptura dieléctrica necesario para generar la chispa en la bujía, ya que el gas entre los electrodos está menos comprimido. En la práctica, la bobina trabaja con menor esfuerzo eléctrico en altitudes elevadas, lo que puede favorecer su durabilidad. Sin embargo, la mezcla aire-combustible más pobre a gran altura puede generar otros problemas que afectan indirectamente el sistema de encendido, como la batería de litio en autos eléctricos y los sistemas de gestión electrónica que requieren recalibración según la altitud de operación.

Conclusión

La bobina de encendido automotriz es mucho más que una pieza pequeña dentro del motor. Es un transformador de alta precisión que combina electromagnetismo, ingeniería de materiales y electrónica de potencia para entregar, en milisegundos, la energía exacta que cada cilindro necesita para funcionar. Comprender cómo trabaja te permite interpretar mejor los síntomas de fallo y tomar decisiones de mantenimiento más informadas.

A lo largo de este contenido, exploraste desde los principios físicos de inducción hasta los procedimientos de diagnóstico con multímetro y osciloscopio, pasando por los distintos tipos de bobinas y los factores que aceleran su desgaste. Todo ese conocimiento te sirve para identificar a tiempo un problema real, evitar cambios de piezas innecesarios y entender qué está pasando dentro de tu motor cuando el check engine se enciende.

Si quieres seguir profundizando en el funcionamiento de los sistemas que forman parte del motor de combustión y la electrónica automotriz, en este sitio web encontrarás más contenidos relacionados desarrollados con el mismo nivel de detalle técnico y lenguaje accesible que caracteriza cada artículo publicado aquí.
