El sistema de refrigeración automotriz

¿Qué es el sistema de refrigeración automotriz?

Dentro de un motor de combustión interna, solo una parte de la energía generada se convierte en movimiento útil. El resto se libera como calor, y si ese calor no se gestiona correctamente, puede destruir el motor en minutos. Por eso existe el sistema de refrigeración automotriz: para capturar ese exceso térmico y evacuarlo de forma controlada.

Este sistema no opera de forma aislada. Trabaja en sincronía con el sistema de lubricación, el sistema de encendido y la gestión electrónica del motor. Cada componente que lo integra tiene un rol específico y depende del correcto funcionamiento de los demás para mantener la estabilidad térmica del conjunto.

La temperatura óptima de operación de un motor moderno oscila entre los 85 °C y los 105 °C. Por encima de ese rango, los metales se dilatan en exceso, los aceites pierden viscosidad y los sellos comienzan a fallar. Por debajo, el motor tampoco alcanza su eficiencia máxima y genera mayor consumo de combustible.

Desde el punto de vista de la ingeniería automotriz, el diseño del circuito de refrigeración implica un balance preciso entre transferencia de calor, caudal de fluido, presión de trabajo y materiales resistentes a la corrosión. No es un sistema secundario; es uno de los pilares del rendimiento del motor.

Función principal y control térmico del motor

La función principal del sistema de refrigeración es absorber el calor generado por la combustión y liberarlo al ambiente antes de que las temperaturas alcancen niveles críticos. Este proceso ocurre de forma continua mientras el motor está en marcha.

El motor genera calor en tres puntos clave: las cámaras de combustión, la fricción entre piezas en movimiento y los gases de escape. El circuito de refrigeración se concentra en el primero de ellos, ya que es donde las temperaturas son más extremas y el daño potencial es mayor.

El control térmico no consiste únicamente en enfriar el motor. Se trata de mantenerlo siempre dentro del rango de trabajo donde la combustión es más eficiente, el aceite lubrica mejor y los materiales trabajan con las holguras de diseño previstas por el fabricante.

Importancia de la refrigeración en la eficiencia térmica

Un motor que no alcanza su temperatura de trabajo consume más combustible, genera más emisiones y desgasta sus piezas con mayor rapidez. La eficiencia térmica de un motor de combustión interna depende directamente de que las temperaturas internas sean estables y predecibles.

Cuando el circuito de refrigeración falla, el motor puede perder hasta un 30 % de su eficiencia en cuestión de minutos. Esto se traduce en menor potencia, mayor consumo y, en casos extremos, deformaciones permanentes en la culata o el bloque del motor.

La refrigeración también protege los sellos de válvulas, juntas de culata y retenes de cigüeñal, que son piezas fabricadas con elastómeros que se degradan rápidamente cuando se exponen a temperaturas superiores a las toleradas en su diseño.

En vehículos modernos como el auto híbrido enchufable, la gestión térmica es aún más compleja, ya que incluye circuitos separados para la batería de alto voltaje y para el motor de combustión, cada uno con sus propios rangos de temperatura y fluidos específicos.

Componentes fundamentales del circuito de enfriamiento

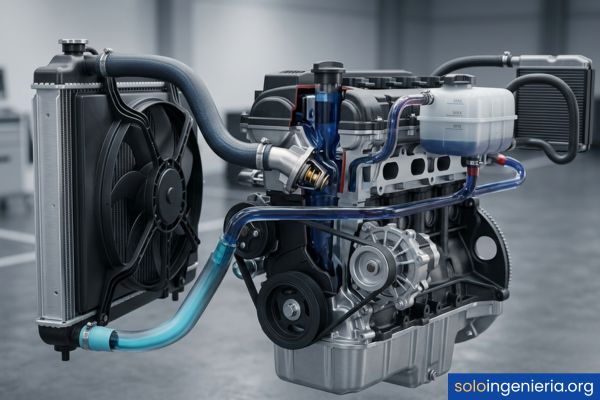

El circuito de enfriamiento de un vehículo moderno está formado por varios elementos que trabajan de forma coordinada. Cada uno tiene una función específica y su fallo afecta directamente al conjunto del sistema.

A continuación, se describen los componentes principales que integran el sistema de refrigeración automotriz:

• Radiador: Es el intercambiador de calor principal. Recibe el refrigerante caliente proveniente del motor y lo enfría mediante el paso del aire a través de su panal de tubos y aletas.
• Bomba de agua: Es la encargada de impulsar el refrigerante por todo el circuito. Funciona de forma mecánica accionada por la correa del motor, aunque en vehículos modernos también existen versiones eléctricas.
• Termostato: Regula la apertura y cierre del paso del refrigerante hacia el radiador según la temperatura del motor. Evita que el motor tarde demasiado en calentarse al arrancar.
• Depósito de expansión: Absorbe el aumento de volumen del refrigerante cuando se calienta. Incorpora un tapón de presión que regula la presión interna del sistema.
• Mangueras o conductos: Transportan el refrigerante entre los distintos componentes del circuito. Están fabricadas con elastómeros resistentes al calor y a la presión.
• Ventilador de refrigeración: Genera un flujo de aire forzado a través del radiador cuando el vehículo está detenido o circula a baja velocidad, donde el flujo natural de aire no es suficiente.
• Sensor de temperatura: Mide la temperatura del refrigerante y envía esa información a la centralita del motor (ECU) para que regule el ventilador, la mezcla de combustible y otros parámetros de funcionamiento.
• Junta de culata: Aunque no forma parte activa del circuito, sella los canales por donde circula el refrigerante dentro del bloque y la culata. Su integridad es fundamental para evitar mezclas entre refrigerante y aceite.

El radiador y su capacidad de intercambio de calor

El radiador es el componente más visible del sistema de refrigeración y, a menudo, el más subestimado. Su diseño está orientado a maximizar la superficie de contacto entre el refrigerante caliente y el aire frío exterior.

Está compuesto por un conjunto de tubos delgados dispuestos en paralelo, unidos por aletas metálicas que amplían la superficie de disipación. Cuanta mayor sea la superficie efectiva del panal, mayor será su capacidad de transferencia de calor.

El refrigerante entra por la parte superior del radiador a alta temperatura y sale por la parte inferior ya enfriado, listo para volver al motor. Este intercambio ocurre continuamente mientras el motor está en marcha y el termostato permanece abierto.

Los materiales más usados en la fabricación de radiadores modernos son el aluminio y el plástico reforzado, combinación que reduce el peso y facilita la disipación térmica. Los modelos más antiguos usaban cobre y latón, que ofrecen mejor conductividad, pero son considerablemente más pesados.

Bomba de agua: impulsión y flujo del líquido

Sin la bomba de agua, el refrigerante no circularía y el motor se sobrecalentaría en segundos. Su misión es generar el caudal necesario para que el fluido recorra todo el circuito de forma continua y a la velocidad adecuada.

La bomba de agua mecánica se acciona mediante la correa de distribución o la correa auxiliar, lo que significa que su velocidad de giro varía con las RPM del motor. A mayor velocidad del motor, mayor caudal de refrigerante.

Las bombas eléctricas, presentes en vehículos híbridos y en algunos modelos de combustión recientes, ofrecen una ventaja importante: pueden funcionar incluso con el motor apagado, lo que permite seguir disipando el calor residual del turbocompresor o de componentes eléctricos.

El impelente o rodete es el elemento central de la bomba; sus paletas curvas generan la presión dinámica que mueve el refrigerante. Si el impelente se corroe o se fractura, el caudal cae drásticamente y el motor empieza a sufrir puntos calientes localizados.

Termostato y regulación de la temperatura de servicio

El termostato es una válvula termosensible que controla el paso del refrigerante hacia el radiador. Cuando el motor está frío, mantiene el circuito corto, es decir, el refrigerante solo circula por el interior del motor sin pasar por el radiador.

Cuando la temperatura del refrigerante alcanza el umbral de apertura del termostato, generalmente entre 82 °C y 92 °C, la válvula se abre y permite que el fluido fluya hacia el radiador para ser enfriado. Este mecanismo garantiza que el motor alcance rápidamente su temperatura de trabajo y la mantenga estable.

Los termostatos modernos están fabricados con un elemento de cera que se expande con el calor y activa físicamente la apertura de la válvula. Son piezas simples pero absolutamente críticas; su fallo en posición cerrada provoca sobrecalentamiento y, en posición abierta, el motor nunca alcanza temperatura óptima.

Depósito de expansión y tapón de presión

Cuando el refrigerante se calienta, su volumen aumenta. El depósito de expansión proporciona el espacio necesario para que ese exceso de volumen se acumule sin que el sistema se sobrepresione. Al enfriarse, el fluido retorna al circuito principal.

El tapón de presión del depósito o del radiador es uno de los elementos más pequeños y más importantes del sistema. Mantiene la presión interna del circuito por encima de la atmosférica, lo que eleva el punto de ebullición del refrigerante y evita que se formen burbujas de vapor dentro del motor.

Un tapón de presión defectuoso o con una presión de apertura incorrecta puede provocar que el refrigerante hierva a temperaturas menores de las previstas, generando vapor y pérdida de capacidad de enfriamiento. Los tapones tienen valores normalizados que van de 0,9 a 1,3 bar según el fabricante.

Funcionamiento del ciclo de refrigeración por líquido

El ciclo de refrigeración por líquido es un proceso cerrado y continuo. El refrigerante actúa como el portador del calor: lo recoge en el motor, lo transporta al radiador donde se libera y regresa al motor para repetir el proceso.

Este ciclo no tiene inicio ni fin definidos; funciona de forma simultánea en todos sus puntos mientras el motor está encendido. La bomba de agua es el corazón del sistema, ya que sin su acción de impulsión, todo el ciclo se detiene.

Circulación del refrigerante en bloque y culata

El refrigerante no circula por el motor de forma aleatoria. Existen canales mecanizados en el bloque y en la culata, llamados camisas de agua, diseñados específicamente para que el fluido rodee los cilindros y las zonas de mayor temperatura.

La culata concentra las temperaturas más elevadas del motor, ya que es donde se produce la combustión. Por eso, los canales en la culata están diseñados para garantizar un flujo intenso alrededor de las cámaras de combustión, las guías de válvulas y los puentes entre asientos.

La junta de culata sella la unión entre el bloque y la culata y separa los circuitos de refrigerante, aceite y gases de combustión. Si esta junta falla, el refrigerante puede mezclarse con el aceite o los gases de escape, con consecuencias graves para el motor.

En motores de alto rendimiento, los canales están diseñados con sección variable y orientación dirigida para crear turbulencia controlada en el refrigerante, lo que mejora significativamente la transferencia de calor en las zonas más críticas.

Activación del ventilador y flujo de aire forzado

Cuando el vehículo circula a velocidad normal, el movimiento relativo del aire a través del panal del radiador es suficiente para enfriar el refrigerante. Sin embargo, en situaciones de tráfico lento o ralentí, ese flujo natural desaparece y es necesario el ventilador eléctrico.

El ventilador se activa por orden de la ECU del motor cuando el sensor de temperatura del refrigerante supera un umbral determinado, generalmente entre 92 °C y 98 °C. En muchos vehículos modernos existe un segundo umbral de activación que pone en marcha una segunda velocidad del ventilador cuando las temperaturas son aún más altas.

Los ventiladores de velocidad variable controlados electrónicamente ofrecen un consumo energético mucho menor que los de velocidad fija, ya que adaptan su intensidad exactamente a la demanda de enfriamiento en cada momento. Esto también reduce el ruido en condiciones normales de operación.

El sistema eléctrico del vehículo tiene un papel relevante en este proceso. Comprender la función del alternador automotriz es clave para entender cómo se suministra la energía necesaria para operar el ventilador eléctrico y otros actuadores del sistema de refrigeración.

Tipos de sistemas de refrigeración en motores

Los motores de combustión interna han utilizado distintos enfoques para gestionar el calor a lo largo de su historia. A continuación, se describen los tipos principales:

• Refrigeración por aire: El calor se disipa directamente desde las superficies del motor hacia el aire ambiente, sin necesidad de líquido refrigerante ni circuito hidráulico. Es el sistema más simple.
• Refrigeración por líquido en circuito cerrado: Es el más extendido en automóviles modernos. El refrigerante circula en un circuito cerrado, absorbiendo calor del motor y cediéndolo al aire en el radiador.
• Refrigeración por aceite: Utilizada como sistema complementario en motores de alta prestación o motos deportivas. El aceite lubricante también actúa como fluido de refrigeración en ciertas zonas del motor.
• Refrigeración mixta aire-líquido: Combinación de ambos sistemas en motores donde algunas zonas se refrigeran por aire y otras por líquido. Menos común en automóviles de calle.

Sistemas de refrigeración por aire

En los sistemas de refrigeración por aire, el calor se evacúa directamente desde la superficie exterior del motor hacia la atmósfera. Para que esto sea eficiente, el motor necesita aletas de enfriamiento mecanizadas en los cilindros y en la culata, que amplían la superficie de disipación.

La principal ventaja de este sistema es su simplicidad mecánica: sin bomba de agua, sin radiador, sin mangueras y sin líquido refrigerante. Eso lo hace especialmente robusto y fácil de mantener en aplicaciones como motores de motocicletas clásicas, aviones ligeros y maquinaria agrícola.

Su limitación está en la capacidad de disipación. En motores de alta cilindrada y bajo régimen de giro, el flujo de aire natural o forzado no siempre es suficiente para evacuar el calor generado, lo que hace que este sistema no sea viable para automóviles modernos de altas prestaciones.

Sistemas de refrigeración por líquido (circuito cerrado)

El sistema de refrigeración por líquido en circuito cerrado es el estándar en la práctica totalidad de los automóviles modernos. Su funcionamiento se basa en la circulación continua de un fluido que absorbe calor en el motor y lo cede en el radiador.

La denominación de circuito cerrado indica que el refrigerante no entra en contacto con el exterior. Solo circula entre el motor, el radiador, el depósito de expansión y los componentes auxiliares como el calefactor del habitáculo, que también aprovecha el calor del refrigerante.

Una de sus principales ventajas sobre el sistema por aire es la capacidad de mantener temperaturas más uniformes en todos los puntos del motor, independientemente de las condiciones de conducción o de la temperatura exterior.

El líquido refrigerante y sus propiedades técnicas

La mezcla estándar recomendada por la mayoría de los fabricantes es 50 % de anticongelante y 50 % de agua destilada, lo que proporciona protección hasta aproximadamente −37 °C y eleva el punto de ebullición hasta cerca de 108 °C a presión atmosférica.

Nunca se debe usar agua del grifo como sustituto del refrigerante. El agua corriente contiene minerales y sales que aceleran la corrosión interna, taponan los conductos y reducen la capacidad de transferencia de calor del sistema con el paso del tiempo.

Composición del anticongelante y aditivos inhibidores

Los aditivos inhibidores se consumen con el tiempo. Por eso, aunque el refrigerante no pierda color ni aspecto, su capacidad de protección puede estar agotada. Analizar el pH y la concentración del refrigerante con un refractómetro es la forma más fiable de evaluar su estado real.

Diferencias entre refrigerantes orgánicos e inorgánicos

Diagnóstico de averías y fallas comunes

Causas principales del sobrecalentamiento del motor

El sobrecalentamiento es la manifestación más grave de un fallo en el sistema de refrigeración. Sus causas son variadas, pero siempre tienen el mismo resultado: temperatura del refrigerante por encima del límite de diseño del motor.

A continuación, se describen las causas más frecuentes:

• Nivel de refrigerante insuficiente: La causa más común y más fácil de prevenir. Si hay poco fluido en el circuito, la capacidad de absorción de calor cae drásticamente.
• Termostato atascado en posición cerrada: El refrigerante no circula hacia el radiador y el calor se acumula en el bloque del motor sin posibilidad de evacuación.
• Bomba de agua averiada: Sin circulación forzada del refrigerante, el sistema pierde toda su capacidad de transferencia de calor, incluso con el nivel correcto de fluido.
• Radiador obstruido o colmatado: Las aletas o los tubos del radiador bloqueados reducen el flujo de aire y la capacidad de disipación, especialmente en condiciones de tráfico lento.
• Ventilador eléctrico inoperativo: En situaciones de baja velocidad o ralentí, el ventilador es el único responsable del flujo de aire. Si falla, el radiador no puede trabajar correctamente.
• Fuga en el circuito: Una pérdida de presión o de volumen de refrigerante reduce la eficiencia del sistema y puede provocar la entrada de aire, generando puntos calientes localizados.
• Junta de culata deteriorada: Permite que los gases de combustión entren al circuito de refrigerante, creando burbujas de gas que reducen el contacto entre el fluido y las superficies calientes.
• Tapón de presión defectuoso: Un tapón que no mantiene la presión correcta reduce el punto de ebullición del refrigerante y provoca episodios repetidos de ebullición interna.

Identificación de fugas y pérdida de presión

Obstrucciones en el panal del radiador

Mantenimiento preventivo del sistema de enfriamiento

Procedimiento para el purgado del circuito

Verificación de mangueras y abrazaderas

Las mangueras del sistema de refrigeración trabajan bajo presión y temperatura constante durante toda la vida del vehículo. Con el tiempo, el caucho se endurece, pierde elasticidad y puede desarrollar grietas internas que no son visibles desde el exterior.

La forma correcta de evaluar una manguera es apretarla con la mano cuando el motor está frío. Una manguera en buen estado debe ser flexible y ceder con facilidad, sin crujir ni mostrar deformaciones permanentes. Si está rígida, agrietada o blanda en exceso, debe reemplazarse.

Las abrazaderas son el punto de fijación de las mangueras a los racores metálicos. Una abrazadera suelta o corroída puede generar una fuga lenta que pasa desapercibida hasta que el nivel de refrigerante cae de forma notable. Se recomienda revisarlas en cada mantenimiento y ajustarlas si presentan holgura.

En vehículos con transmisión CVT y automática, el radiador suele integrar también un circuito de enfriamiento del fluido de transmisión. En ese caso, las mangueras de ambos circuitos deben revisarse con igual atención para evitar mezclas entre fluidos.

Preguntas frecuentes

¿Qué sucede si el termostato se queda pegado?

Cuando el termostato se bloquea en posición cerrada, el refrigerante deja de circular hacia el radiador y el motor acumula calor rápidamente, llegando al sobrecalentamiento en pocos minutos. Si se queda abierto de forma permanente, el motor tarda mucho más en alcanzar la temperatura de trabajo, lo que provoca mayor consumo de combustible, emisiones más altas y desgaste prematuro de las piezas internas, porque la lubricación no es óptima a bajas temperaturas.

¿Se puede utilizar agua común en el sistema?

Usar agua del grifo en el circuito de refrigeración es una práctica que puede parecer inofensiva en el corto plazo, pero tiene consecuencias serias. El agua corriente contiene minerales disueltos como calcio y magnesio que se depositan en las paredes internas de los tubos del radiador, la bomba y las camisas del motor, reduciendo el flujo y la eficiencia de transferencia de calor. Además, no ofrece protección anticongelante ni protección contra la corrosión, lo que acelera el deterioro de los metales del circuito.

¿Cada cuánto tiempo se debe cambiar el líquido refrigerante?

El intervalo de cambio depende del tipo de refrigerante utilizado. Los de tecnología inorgánica tradicional (IAT, generalmente verdes) deben cambiarse cada dos años o 45.000 km aproximadamente. Los refrigerantes orgánicos (OAT) y los híbridos (HOAT) pueden durar entre tres y cinco años, o hasta 150.000 km en algunos casos. Sin embargo, siempre es recomendable verificar el pH y la concentración una vez al año con un refractómetro, ya que el aspecto visual del fluido no refleja necesariamente su estado real de protección.

¿Por qué el ventilador no enciende a la temperatura adecuada?

Las causas más frecuentes son un sensor de temperatura del refrigerante defectuoso que envía lecturas incorrectas a la ECU, un relé del ventilador dañado que interrumpe el circuito eléctrico de activación o el propio motor del ventilador en mal estado. En vehículos con bus CAN automotriz, un fallo en la comunicación entre módulos también puede impedir que la señal de activación llegue correctamente al módulo de control del ventilador. El diagnóstico con un escáner OBD-II permite identificar el origen con mayor precisión.

¿Cómo sé si mi motor se está sobrecalentando sin indicador luminoso?

Hay señales físicas que indican sobrecalentamiento aunque el testigo del salpicadero no se haya encendido todavía. El motor puede comenzar a perder potencia de forma notoria, especialmente al subir pendientes. También pueden aparecer golpeteos o detonaciones en el interior del motor, vapor visible saliendo de la zona del capó, olor a líquido quemado o a caucho caliente, y una aguja del indicador de temperatura que se desplaza claramente hacia la zona roja. Ante cualquiera de estas señales, lo correcto es detenerse de forma segura, apagar el motor y esperar a que se enfríe antes de abrir el capó.

¿El sistema de refrigeración afecta al consumo de combustible?

Sí, de forma directa. Cuando el motor no alcanza su temperatura de trabajo óptima porque el termostato está abierto o el sistema disipa demasiado calor, la centralita enriquece la mezcla de combustible para compensar la menor eficiencia de la combustión. Esto eleva el consumo de forma sostenida. Por otro lado, un motor que se sobrecalienta también incrementa el consumo, ya que la expansión térmica excesiva de las piezas genera más fricción interna y la detonación prematura reduce el rendimiento energético del ciclo de combustión.

¿Qué diferencia hay entre el circuito de calefacción y el de refrigeración?

No son sistemas separados; el circuito de calefacción del habitáculo es una derivación del circuito de refrigeración del motor. El refrigerante caliente pasa a través de un intercambiador de calor pequeño llamado radiador de habitáculo o calefactor, situado dentro del salpicadero. El aire del habitáculo pasa por ese intercambiador y se calienta antes de salir por las rejillas interiores. Este principio explica por qué el calefactor del interior del coche no funciona correctamente cuando el motor está frío o cuando el nivel de refrigerante es bajo.

¿Puede el aceite de motor reemplazar al refrigerante en una emergencia?

No, en ningún caso. El aceite de motor no está diseñado para circular por el circuito de refrigeración; tiene un punto de inflamación relativamente bajo comparado con las temperaturas que puede alcanzar el radiador, y no posee las propiedades de transferencia de calor necesarias para sustituir al refrigerante. Introducir aceite en el sistema de refrigeración provoca obstrucciones, daña las juntas de goma, contamina todos los componentes internos y genera una reparación mucho más costosa que simplemente detener el vehículo y esperar la asistencia adecuada.

¿Cómo funciona el sistema de refrigeración en motores turboalimentados?

Los motores con turbocompresor generan más calor que los de aspiración natural, ya que comprimen el aire de admisión elevando su temperatura y trabajan a densidades de potencia más altas. En estos motores, el circuito de refrigeración incluye una carcasa de agua integrada en el cuerpo del turbo para enfriar los cojinetes y evitar la carbonización del aceite por el calor residual. Además, muchos modelos incorporan un circuito de postcirculación que mantiene la bomba funcionando durante varios minutos después de apagar el motor para seguir disipando el calor acumulado en el turbocompresor.

¿Los vehículos eléctricos también tienen un sistema de refrigeración?

Sí, aunque difiere del sistema tradicional de combustión interna. En los vehículos eléctricos, el sistema de refrigeración no gestiona el calor de la combustión, sino el de la batería de alto voltaje, el motor eléctrico y el inversor de potencia. Estos componentes trabajan en rangos térmicos distintos y mucho más estrictos que un motor de gasolina, ya que las baterías de ion-litio pierden capacidad y vida útil si se calientan en exceso o si se usan por debajo de su temperatura mínima de operación. Por eso, los vehículos eléctricos modernos utilizan circuitos de refrigeración líquida específicos para la batería, con control electrónico preciso de temperatura.

Conclusión

El sistema de refrigeración automotriz es mucho más que un conjunto de mangueras y un radiador. Es un circuito de ingeniería precisa que protege el motor en cada segundo de funcionamiento, manteniéndolo dentro del rango térmico donde trabaja de forma segura y eficiente. Entender cómo opera cada componente te da una perspectiva mucho más completa de lo que ocurre bajo el capó de cualquier vehículo.

Con lo que has leído, puedes identificar los componentes del circuito, reconocer las señales de advertencia más frecuentes, entender qué tipo de refrigerante usar y conocer el procedimiento correcto de mantenimiento. Ese conocimiento te permite tomar decisiones informadas, ya sea para el estudio de la materia o para evaluar el estado real de un vehículo en la práctica.
