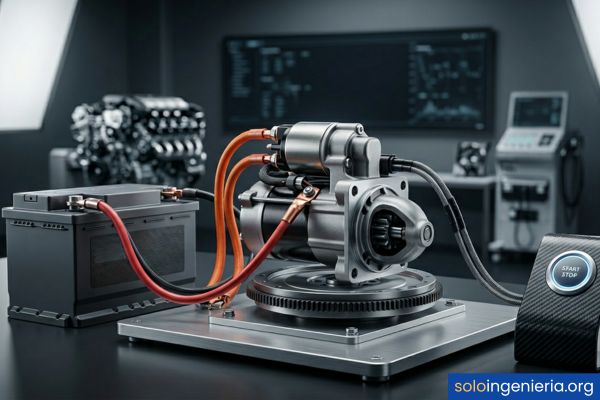

El sistema de arranque automotriz

Función e importancia del sistema de arranque

Pocos sistemas en un automóvil trabajan bajo tanta presión en tan poco tiempo. El sistema de arranque debe vencer la resistencia mecánica de un motor frío en décimas de segundo, entregando el par necesario para que el cigüeñal comience a girar y el ciclo de combustión se inicie por sí solo.

Su importancia no es solo operativa. Sin un arranque funcional, ningún otro sistema del vehículo tiene sentido: el motor de combustión no puede iniciar su ciclo termodinámico por sí solo. Necesita una fuerza externa que lo lleve a las revoluciones mínimas requeridas, y esa fuerza la proporciona exclusivamente este sistema.

Desde el punto de vista de la ingeniería automotriz, estudiar este sistema permite comprender cómo interactúan los subsistemas eléctrico y mecánico del vehículo desde el primer instante de operación. Es uno de los puntos de partida más completos para entender el comportamiento global de cualquier automóvil moderno.

La demanda de corriente durante el arranque puede superar los 200 amperios en motores de gasolina de cilindrada media, y hasta 400 A o más en motores diésel de gran cilindrada. Este dato evidencia por qué el estado de la batería y las conexiones eléctricas son tan críticos para garantizar un arranque confiable.

Propósito del sistema en el motor de combustión

Un motor de combustión interna no puede generar movimiento por sí solo desde el reposo. Necesita que el pistón comprima la mezcla de aire y combustible antes de que se produzca la ignición. Para alcanzar esa primera compresión, el cigüeñal debe girar al menos entre 100 y 200 RPM, dependiendo del tipo de motor.

Ahí entra el sistema de arranque: su propósito es exclusivamente proporcionar ese movimiento inicial. Una vez que el motor entra en combustión y mantiene sus propias revoluciones, el sistema de arranque se desconecta automáticamente y deja de intervenir en el funcionamiento del vehículo.

Este diseño tiene una lógica muy clara desde la ingeniería: el sistema solo trabaja durante los primeros dos o tres segundos del encendido, lo que significa que está diseñado para cargas de trabajo cortas e intensas, no para operación continua. Por eso, activar el arranque más de cinco segundos seguidos puede dañarlo por sobrecalentamiento.

Transformación de energía eléctrica en mecánica

El principio que permite que el motor de arranque gire es la inducción electromagnética. Cuando una corriente eléctrica atraviesa un conductor dentro de un campo magnético, se genera una fuerza mecánica que produce rotación. Este fenómeno, descrito por la Ley de Faraday, es la base de funcionamiento de todos los motores de arranque automotrices.

La energía almacenada en la batería en forma química se convierte en energía eléctrica, y esa energía eléctrica se transforma en par mecánico dentro del motor de arranque. La eficiencia de esa conversión depende directamente del estado de los devanados, las escobillas y los contactos del solenoide, que son los puntos más susceptibles al desgaste.

Componentes principales del sistema de arranque

El sistema de arranque no es una pieza única, sino un conjunto de elementos que trabajan de manera coordinada. Cada componente cumple una función específica y su fallo individual puede impedir que el motor arranque. A continuación se detallan los componentes esenciales:

• Motor eléctrico de arranque: Convierte la energía eléctrica de la batería en movimiento rotativo para girar el cigüeñal del motor.
• Solenoide: Actúa como interruptor electromagnético que conecta la batería al motor de arranque y desplaza el piñón hacia la corona del volante de inercia.
• Piñón de ataque (mecanismo Bendix): Engrana con el anillo dentado del volante para transmitir el giro y se desacopla automáticamente cuando el motor arranca.
• Batería: Fuente principal de energía eléctrica que alimenta todo el circuito de arranque con alta intensidad de corriente.
• Cableado de potencia: Conduce la corriente de alta intensidad entre la batería, el solenoide y el motor de arranque con mínima resistencia eléctrica.
• Interruptor de encendido: Permite al conductor activar el circuito de arranque enviando una señal de baja intensidad al solenoide.
• Relé de arranque: Elemento de seguridad que protege el circuito de control de la alta demanda de corriente del motor eléctrico.

El motor de arranque o marcha

El motor de arranque es el corazón mecánico del sistema. Es un motor eléctrico de corriente continua (DC) diseñado para producir un par de arranque elevado en un tiempo muy corto. Su potencia varía entre 0,5 kW y 4 kW, según el tipo y la cilindrada del motor al que está acoplado.

Internamente, combina un sistema de devanados, escobillas, un colector rotativo y un piñón de acoplamiento. Cada uno de estos elementos trabaja en secuencia durante los pocos segundos que dura el proceso de arranque. La precisión de su diseño es lo que garantiza que esta operación sea casi instantánea y completamente confiable.

El inducido y las escobillas

El inducido es el rotor del motor eléctrico: un conjunto de bobinas de cobre enrolladas sobre un núcleo de hierro laminado que gira dentro de un campo magnético fijo. La corriente que atraviesa el inducido genera el par de torsión que hace girar el eje del motor de arranque.

Las escobillas son bloques de grafito conductor que mantienen contacto eléctrico deslizante con el colector del inducido. Son el componente con mayor desgaste del sistema, ya que trabajan bajo fricción constante. Cuando las escobillas se desgastan por debajo de 8 mm de longitud, la corriente pierde eficiencia y el motor de arranque comienza a fallar intermitentemente.

El piñón de ataque o mecanismo Bendix

El piñón de ataque es la pieza que hace contacto físico entre el motor de arranque y el motor de combustión. Se desplaza axialmente para engranar con el anillo dentado del volante de inercia justo cuando el solenoide lo activa. El mecanismo Bendix incorpora una rueda de trinquete unidireccional que evita que el volante arrastre al motor de arranque una vez que el motor de combustión supera las RPM del arranque.

Este mecanismo de protección es fundamental. Si el piñón no se desacoplara automáticamente, el motor de arranque giraría a velocidades extremas y se destruiría en segundos. La relación de transmisión entre el piñón y la corona del volante suele estar entre 10:1 y 15:1, lo que amplifica el par disponible.

El solenoide o interruptor electromagnético

El solenoide es, en realidad, dos funciones en un solo componente. Por un lado, actúa como un interruptor de alta potencia que conecta la batería directamente con el motor de arranque. Por otro, empuja mecánicamente el piñón hacia el anillo del volante mediante un émbolo metálico. Ambas acciones ocurren de forma simultánea y en menos de 100 milisegundos.

Internamente, el solenoide tiene dos bobinas: la bobina de atracción, que genera la fuerza para mover el émbolo, y la bobina de retención, que mantiene la posición mientras dura el arranque. Cuando el conductor suelta la llave, la bobina de retención se desenergiza y un resorte devuelve el émbolo a su posición de reposo, desacoplando el piñón.

Fuente de energía: La batería y el cableado

La batería de plomo-ácido es la fuente de energía que hace posible todo el proceso. Su capacidad para entregar corriente de arranque se mide en amperios de arranque en frío (CCA, por sus siglas en inglés). Una batería con un CCA insuficiente para el motor al que alimenta es una de las causas más frecuentes de fallos de arranque, especialmente en climas fríos.

El cableado de potencia que conecta la batería con el solenoide y el motor de arranque debe tener una sección transversal adecuada para soportar corrientes de hasta 400 A sin calentar ni generar caídas de tensión significativas. Una caída de tensión mayor a 0,5 voltios en los cables de potencia puede reducir el par del motor de arranque considerablemente.

El interruptor de encendido y relés de seguridad

El interruptor de encendido, comúnmente conocido como la llave del carro, es el punto de inicio del circuito de control. Cuando el conductor lo gira a la posición «Start», envía una señal de baja corriente (generalmente menos de 5 A) al relé de arranque. Esta separación entre el circuito de control y el de potencia es lo que protege los componentes delicados del tablero.

El relé de arranque actúa como puente entre la señal de la llave y el solenoide. En vehículos modernos, la unidad de control del motor (ECU) puede bloquear esta señal si detecta condiciones inseguras, como el vehículo en movimiento o el pedal del embrague sin presionar. Este control electrónico añade una capa de seguridad que impide el arranque accidental del motor.

Funcionamiento técnico del ciclo de arranque

El ciclo de arranque es una secuencia de eventos eléctricos y mecánicos que sucede en menos de tres segundos. Cada fase depende de la anterior: si una falla, el ciclo se interrumpe. Entender esta secuencia permite diagnosticar con precisión en qué punto exacto ocurre una avería.

Activación del circuito de control por el usuario

Todo comienza cuando el conductor gira la llave a la posición «Start» o presiona el botón de arranque sin llave. En ese instante, el circuito de control se cierra y envía una señal de baja intensidad al relé de arranque. Desde ahí, la señal llega al terminal de control del solenoide y este comienza a energizarse.

Desplazamiento del piñón y acoplamiento mecánico

Cuando el solenoide se energiza, su émbolo se desplaza y acciona una palanca de horquilla que empuja el piñón hacia el anillo dentado del volante de inercia. Este movimiento axial ocurre antes de que el motor de arranque reciba corriente de potencia, lo que protege el sistema de un acoplamiento bajo carga.

Una vez que el piñón ha engranado completamente con la corona del volante, los contactos internos del solenoide se cierran y la batería se conecta directamente con el motor de arranque. El orden correcto es siempre: primero acoplar el piñón y luego enviar la corriente de potencia. Si ocurre al revés, el piñón puede dañar los dientes de la corona.

El flujo de alta intensidad y rotación del cigüeñal

Con los contactos del solenoide cerrados, la batería envía corriente de alta intensidad directamente al motor de arranque. El inducido comienza a girar, generando el par necesario para hacer rotar el cigüeñal del motor a través del piñón y la corona del volante. Las primeras compresiones de los cilindros son las más exigentes para el sistema, porque la resistencia mecánica del motor frío es máxima.

Una vez que el motor de combustión alcanza las RPM de autosuficiencia, la velocidad del volante supera la del piñón. En ese instante, el mecanismo Bendix libera el piñón automáticamente por efecto centrífugo. El conductor debe soltar la llave inmediatamente para que el solenoide corte la corriente y el piñón regrese a su posición de reposo.

Clasificación y tipos de motores de arranque

No todos los motores de arranque funcionan igual. Existen distintos diseños según el tipo de vehículo, la potencia del motor y las exigencias del uso. Conocer las diferencias permite entender por qué ciertos automóviles usan un tipo específico y por qué los sistemas modernos han evolucionado considerablemente.

Motores de arranque convencionales de transmisión directa

Son el diseño más antiguo y más sencillo. El motor eléctrico gira directamente el piñón de ataque sin ninguna reducción de engranajes intermedia. La relación entre el motor eléctrico y el piñón es de 1:1, lo que significa que el motor debe ser físicamente más grande para generar suficiente par de arranque.

Motores con reducción de engranajes para alto torque

Este diseño incorpora un tren de engranajes planetarios entre el motor eléctrico y el eje del piñón. La reducción típica de engranajes es de 3:1 a 5:1, lo que permite que el motor eléctrico gire a mayor velocidad con menos par, mientras que el piñón recibe un par multiplicado.

El resultado es un motor de arranque más compacto y ligero que el de transmisión directa, pero capaz de entregar un torque superior en el piñón. Este tipo es muy común en motores diésel modernos y en vehículos de alto rendimiento donde el espacio es limitado, pero la demanda de par es elevada.

Motores de imanes permanentes (PMGR)

Los motores de arranque con imanes permanentes (Permanent Magnet Gear Reduction) reemplazan los devanados de campo por imanes de neodimio o ferrita de alta intensidad. Al eliminar las bobinas de campo, se reduce el consumo de corriente en reposo y se mejora la eficiencia energética global del arranque.

Este tipo de motor es el más utilizado en vehículos de pasajeros modernos. Son más livianos, más eficientes y tienen una vida útil mayor que los diseños con devanados de campo. Su principal limitación es que los imanes permanentes pueden debilitarse a temperaturas extremas, lo que afecta el rendimiento en climas muy fríos o muy calurosos.

Sistemas de arranque y parada (Start-Stop) modernos

El sistema Start-Stop apaga el motor automáticamente cuando el vehículo se detiene, por ejemplo, en un semáforo, y lo reinicia al soltar el freno o el embrague. Este proceso puede ocurrir cientos de veces al día, lo que exige un motor de arranque diseñado para soportar hasta 500.000 ciclos de arranque durante su vida útil, frente a los 30.000 de un arranque convencional.

Para soportar esa demanda, los motores Start-Stop utilizan engranajes de reducción más robustos, escobillas de mayor duración y solenoides de acción ultrarrápida. Además, la batería del vehículo debe ser de tecnología AGM o EFB, ya que las baterías convencionales no pueden soportar tantos ciclos de carga y descarga sin degradarse prematuramente.

Diagnóstico de averías y fallas comunes

Saber interpretar los síntomas de un sistema de arranque con problemas permite actuar antes de quedar varado. La mayoría de las fallas tienen patrones reconocibles que apuntan directamente al componente defectuoso. A continuación se describen los casos más frecuentes.

El motor gira lentamente o no tiene fuerza

Este síntoma indica que el motor de arranque está recibiendo corriente, pero no la suficiente para vencer la resistencia mecánica del motor. Las causas más habituales son una batería descargada o sulfatada, cables con alta resistencia interna por corrosión o un motor de arranque con el inducido y las escobillas desgastados.

Ruidos metálicos al accionar la llave de encendido

Un golpe metálico seco seguido de silencio suele indicar que el solenoide actúa, pero los contactos internos están quemados y no transmiten corriente al motor de arranque. En cambio, un rechinido agudo al girar la llave sugiere que el piñón está intentando engranar con la corona del volante cuando esta ya gira, lo que daña los dientes de ambas piezas.

Un traqueteo repetitivo rápido, conocido popularmente como el sonido de «clic-clic-clic», indica que el solenoide se activa y desactiva continuamente porque la batería no tiene suficiente corriente para mantenerlo energizado. Este síntoma casi siempre apunta directamente a una batería agotada, y rara vez al motor de arranque en sí.

Un solo clic seco al girar la llave suele señalar un fallo en los contactos del solenoide. Múltiples clics rápidos apuntan a una batería descargada. Identificar la diferencia ahorra tiempo y dinero en el diagnóstico.

Fallas eléctricas en el solenoide y conexiones

El solenoide es uno de los componentes con mayor probabilidad de falla eléctrica, ya que sus contactos internos trabajan bajo alta corriente de forma repetida. A continuación se describen las fallas más frecuentes en este componente y en el sistema de conexiones:

• Contactos del solenoide quemados: Los discos de cobre que conectan la batería con el motor de arranque se erosionan por el arco eléctrico repetido. El resultado es que el motor no gira aunque el solenoide haga clic.
• Bobina de atracción en circuito abierto: Si la bobina interna se rompe, el émbolo no se desplaza y el piñón nunca engrana. No se escucha ningún ruido al girar la llave.
• Bornes de batería corroídos: La corrosión en los terminales genera una resistencia adicional que puede impedir que la corriente llegue con suficiente intensidad al solenoide.
• Cable de masa deficiente: Un mal contacto en el cable de masa entre el motor y el chasis provoca caídas de tensión severas que simulan una batería descargada.
• Relé de arranque defectuoso: Si el relé falla internamente, la señal de la llave nunca llega al solenoide y el motor no da ninguna señal de vida al intentar encender.

Detección de caídas de tensión en los bornes

La prueba de caída de tensión es la herramienta más precisa para detectar fallas en el circuito de arranque sin desmontar ningún componente. Se realiza con un multímetro conectado en paralelo entre dos puntos del circuito mientras el motor intenta arrancar. Cualquier valor superior a 0,2 voltios en un conductor indica una resistencia anormal que debe corregirse.

Para el cable positivo de la batería al solenoide, la caída máxima aceptable es de 0,2 V. Para el cable del solenoide al motor de arranque, también 0,2 V. Para el circuito de masa completo, el límite es de 0,1 V. Sumar todas las caídas y superar 0,5 V en el conjunto indica que el sistema tiene problemas de conexión que afectan directamente al rendimiento del arranque.

Mantenimiento preventivo en ingeniería automotriz

El sistema de arranque rara vez recibe atención preventiva hasta que falla. Sin embargo, unas revisiones básicas periódicas pueden extender significativamente su vida útil y evitar situaciones comprometidas. El mantenimiento no requiere herramientas especializadas para la mayoría de las inspecciones básicas.

Inspección técnica de conexiones y limpieza de bornes

Los bornes de la batería deben inspeccionarse cada seis meses o al realizar el servicio de mantenimiento regular. La corrosión blanquecina o azulada que aparece en los terminales es sulfato de plomo y óxido de cobre, respectivamente. Esta acumulación puede aumentar la resistencia del circuito en varios deciomios, reduciendo notablemente la corriente disponible para el arranque.

La limpieza se realiza con una mezcla de bicarbonato de sodio y agua tibia, aplicada con un cepillo de cerdas duras. Después de limpiar, se secan los terminales y se aplica grasa dieléctrica para retardar la oxidación futura. También deben revisarse los tornillos de sujeción del motor de arranque y el estado del cableado de potencia, buscando signos de derretimiento o agrietamiento del aislante.

Otro aspecto frecuentemente ignorado es la revisión del cable de masa del motor al chasis. Este cable trabaja bajo vibración constante y sus extremos tienden a aflojarse con el tiempo, generando una resistencia intermitente que es difícil de detectar sin una prueba de caída de tensión.

Comprender la salud eléctrica del sistema de arranque también implica entender cómo funciona la función del alternador automotriz, ya que es quien recarga la batería tras cada arranque y mantiene el nivel de energía adecuado en el sistema eléctrico del vehículo.

Verificación del estado de carga de la batería

Una batería que no mantiene su carga adecuadamente es la principal causa de fallos en el sistema de arranque. La verificación puede realizarse con un voltímetro o, mejor aún, con un analizador de baterías de carga de conductancia. Una batería de 12 V en buen estado debe mostrar entre 12,6 V y 12,8 V en reposo, sin carga y al menos dos horas después del último arranque.

Durante la prueba de arranque, la tensión de la batería no debe caer por debajo de 9,6 V en ningún momento. Si cae más, la batería no tiene la capacidad de entrega de corriente necesaria para el motor. Las baterías de más de cuatro años deben someterse a una prueba de capacidad anual, especialmente antes de la temporada de invierno, cuando la demanda de corriente de arranque aumenta considerablemente.

Tensión en reposo (12 V)	Estado de carga	Acción recomendada
12,6 V – 12,8 V	Carga completa (100%)	Sin intervención necesaria
12,4 V – 12,5 V	Carga media (75%)	Verificar el alternador
12,2 V – 12,3 V	Carga baja (50%)	Cargar y evaluar capacidad
Menos de 12,0 V	Batería descargada o dañada	Diagnóstico inmediato

Preguntas frecuentes

¿Por qué mi auto hace un clic y no arranca?

Un solo clic seco es la señal característica de que el solenoide está recibiendo corriente y actúa, pero los contactos internos de potencia están quemados o los bornes de la batería tienen tanta resistencia que no permiten que fluya corriente suficiente hacia el motor eléctrico. Si escuchas varios clics rápidos en sucesión, el problema casi siempre está en una batería con carga insuficiente que no puede mantener energizado el solenoide durante el ciclo de arranque.

¿Cuál es la vida útil promedio de un motor de arranque?

En condiciones normales de uso, un motor de arranque convencional puede durar entre 80.000 y 150.000 kilómetros, o entre 30.000 y 50.000 ciclos de arranque. Este rango varía considerablemente según la calidad del componente, el estado de la batería con la que trabaja y si el conductor tiene el hábito de mantener la llave en posición de arranque por más tiempo del necesario, lo que acelera el desgaste de las escobillas y los contactos del solenoide.

¿Es posible reparar un solenoide o es mejor reemplazarlo?

Técnicamente, algunos solenoides permiten reparar sus contactos internos reemplazando únicamente el disco de cobre y los pernos de contacto, lo que resulta económico si se encuentra el kit adecuado. Sin embargo, si la bobina interna tiene un circuito abierto o cortocircuito, la reparación no es viable y el reemplazo completo del solenoide o del conjunto motor de arranque es la solución más confiable y duradera a largo plazo.

¿Qué diferencia hay entre el motor de arranque y el alternador?

El motor de arranque es un motor eléctrico que consume energía de la batería para poner en marcha el motor de combustión; solo trabaja durante los primeros segundos del encendido. El alternador, en cambio, es un generador eléctrico accionado por el motor ya en funcionamiento, cuya función es recargar la batería y alimentar el sistema eléctrico del vehículo mientras este está en marcha. Son dos máquinas con funciones opuestas y complementarias dentro del circuito eléctrico del automóvil.

¿Qué pasa si fuerzo el arranque varios segundos seguidos?

El motor de arranque está diseñado para ciclos de trabajo muy cortos, generalmente no más de 10 a 15 segundos continuos. Mantenerlo activo por más tiempo provoca un calentamiento excesivo en los devanados del inducido y en las escobillas. Si el motor no arranca, lo correcto es esperar al menos 30 segundos entre intentos para que el motor de arranque se enfríe, ya que el sobrecalentamiento repetido es una de las causas más frecuentes de falla prematura.

¿Cómo afecta el frío extremo al arranque del motor?

Las bajas temperaturas afectan el arranque de dos maneras simultáneas: reducen la capacidad de entrega de corriente de la batería, ya que las reacciones electroquímicas internas se vuelven más lentas, y aumentan la viscosidad del aceite del motor, lo que incrementa la resistencia mecánica que debe vencer el motor de arranque. En conjunto, estas dos condiciones pueden hacer que un sistema de arranque que funciona bien en verano falle completamente en invierno si la batería está cerca del final de su vida útil.

¿Puede un arranque defectuoso dañar la corona del volante?

Sí, y es uno de los daños más costosos de reparar en este sistema. Cuando el piñón no engrana correctamente por un solenoide lento o desgastado, los dientes del piñón y los de la corona del volante de inercia chocan en lugar de acoplarse suavemente. Este golpe repetido astilla los dientes de la corona con el tiempo. Reemplazar la corona del volante implica desmontar la transmisión, lo que convierte una avería del motor de arranque en una reparación significativamente más compleja y costosa.

¿El sistema de arranque tiene relación con la dirección asistida eléctrica?

No de forma directa en términos mecánicos, pero ambos sistemas dependen de la salud del circuito eléctrico del vehículo. Una batería débil que no entrega suficiente voltaje puede afectar el funcionamiento de la dirección asistida eléctrica inmediatamente después del arranque, ya que este sistema consume corriente significativa, especialmente en las maniobras a baja velocidad. Un sistema eléctrico bien mantenido garantiza el correcto funcionamiento de ambos sistemas.

¿Qué ocurre con los gases de escape cuando el arranque falla repetidamente?

Cuando el motor falla en arrancar repetidamente, el combustible sin quemar se acumula en los cilindros y puede llegar al colector de escape. Si el motor arranca en ese momento, ese combustible se quema de forma incontrolada en el sistema de escape, generando un golpe audible y una temperatura excesiva que puede dañar el catalizador y otros componentes del sistema de escape automotriz. Por eso, es importante no intentar arrancar de forma compulsiva cuando el motor no responde.

¿Por qué los vehículos híbridos no usan un motor de arranque convencional?

Los vehículos híbridos utilizan el motor eléctrico principal de propulsión para poner en marcha el motor de combustión, eliminando la necesidad de un motor de arranque convencional separado. Este motor eléctrico, al estar acoplado directamente al cigüeñal a través del tren de transmisión, puede hacer girar el motor de combustión de forma suave, rápida y completamente silenciosa, con una eficiencia muy superior a la de un motor de arranque tradicional y sin las limitaciones mecánicas del piñón y la corona del volante.

Conclusión

El sistema de arranque automotriz es uno de los conjuntos más exigentes del vehículo porque opera bajo condiciones extremas en fracciones de segundo. Cada componente, desde la batería hasta el piñón de ataque, cumple una función precisa dentro de una secuencia donde el fallo de cualquier pieza detiene el proceso completo. Entender cómo funciona este sistema es el punto de partida para comprender la relación entre los sistemas eléctrico y mecánico de cualquier automóvil.

Con la información de este artículo puedes identificar síntomas de falla antes de que el problema se agrave, diferenciar los tipos de motores de arranque según su aplicación y saber qué pruebas eléctricas básicas permiten localizar una avería sin necesidad de desmontar nada. También puedes tomar decisiones más informadas sobre el mantenimiento preventivo, especialmente en lo que respecta al estado de la batería y el cableado de potencia.

El sistema de arranque es solo uno de los muchos subsistemas que interactúan en un automóvil moderno. En este sitio web encontrarás más contenidos relacionados con la ingeniería automotriz que te permitirán profundizar en el funcionamiento real de los vehículos, desde sus sistemas eléctricos hasta sus componentes mecánicos más críticos.
