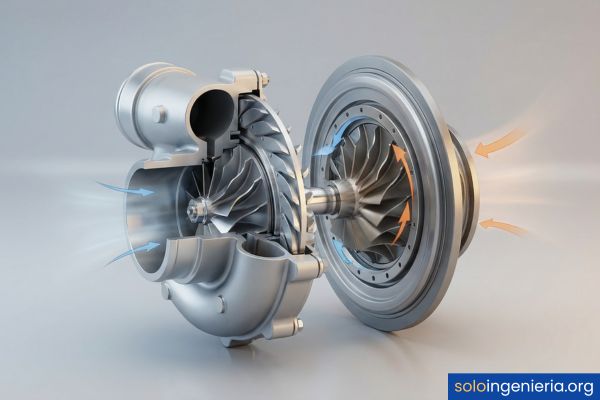

¿Cómo funciona el turbo de geometría variable?

¿Qué es un turbocompresor de geometría variable?

Un turbocompresor de geometría variable es un sistema de sobrealimentación que adapta continuamente la sección de paso de los gases de escape hacia la turbina. Lo hace mediante un conjunto de álabes orientables situados en la entrada de la carcasa de turbina.

A diferencia de un turbo convencional, donde la geometría interna es fija, este diseño modifica el ángulo de incidencia del flujo de gases. De esa forma, el turbo responde con eficacia tanto a bajas como a altas revoluciones del motor.

El principio es sencillo de entender. Cuando el motor gira despacio, los álabes se cierran para estrechar el paso. Eso acelera la velocidad de los gases de escape y hace girar la turbina con mayor rapidez, generando presión de soplado desde regímenes muy bajos.

En cambio, cuando el motor alcanza revoluciones elevadas, los álabes se abren para ampliar la sección de paso. Así se evita una sobrealimentación excesiva que podría dañar componentes internos o reducir la vida útil del propulsor.

El resultado es una curva de par mucho más plana y aprovechable en todo el rango de funcionamiento. Esto se traduce en mejor respuesta al pisar el acelerador, menor consumo de combustible y niveles de emisiones más controlados.

Este tipo de turbo se identifica con distintas siglas según el fabricante. Las más habituales son VGT, VNT y VTG. Todas hacen referencia al mismo concepto de álabes orientables, aunque pueden variar ligeramente en su diseño mecánico.

Su uso predominante se encuentra en motores diésel, donde las temperaturas de escape son más moderadas. No obstante, algunos fabricantes ya han logrado aplicar esta tecnología en motores de gasolina, como se verá más adelante.

La relación entre un motor atmosférico y turboalimentado queda aún más clara al comprender cómo la geometría variable elimina las limitaciones clásicas de los turbos de geometría fija.

Origen y evolución del turbo VGT

El concepto de geometría variable en turbocompresores no es reciente. Las primeras patentes relacionadas datan de la década de 1950, aunque la tecnología no era viable para producción en serie por las limitaciones metalúrgicas de la época.

Durante los años 80, fabricantes como Garrett y Holset comenzaron a desarrollar prototipos funcionales. El objetivo era resolver el llamado turbo lag, ese retraso molesto entre pisar el acelerador y sentir la respuesta del turbo.

Los primeros turbos VGT comerciales aparecieron en vehículos diésel a mediados de los años 90. Marcas como Audi y Volkswagen los incorporaron en sus motores TDI, demostrando mejoras significativas en respuesta y consumo.

Con el avance de la electrónica, los actuadores pasaron de ser neumáticos simples a sistemas controlados electrónicamente. Esto permitió una regulación mucho más precisa de la posición de los álabes en cada instante de funcionamiento.

Hoy en día, prácticamente todos los motores diésel modernos de turismos y vehículos comerciales incorporan esta tecnología. Es un componente esencial para cumplir las normativas de emisiones Euro 6 y posteriores.

Componentes del turbo de geometría variable

Para entender bien cómo opera este sistema, conviene conocer cada pieza que lo compone. A continuación se detallan los elementos principales que conforman un turbo de geometría variable:

• Álabes móviles o paletas directrices: Son las piezas que giran sobre su eje para modificar la sección de paso de los gases. Su posición determina la velocidad con la que el flujo impacta sobre la rueda de turbina.
• Anillo unísono: Es un aro metálico que conecta todos los álabes entre sí. Al girar, mueve todas las paletas de forma simultánea y coordinada, garantizando una apertura o cierre uniforme.
• Mecanismo de articulación: Conjunto de bielas y pivotes que transmite el movimiento del anillo unísono a cada álabe individual. Debe soportar altas temperaturas sin perder precisión.
• Actuador (neumático o electrónico): Es el dispositivo encargado de mover el anillo unísono. Recibe la orden de la centralita o de una señal de vacío para posicionar los álabes en el ángulo correcto.
• Carcasa de turbina: Aloja la rueda de turbina y los álabes móviles. Su diseño en forma de caracol canaliza los gases de escape hacia el centro, donde se encuentra la rueda.
• Rueda de turbina: Gira impulsada por los gases de escape. Está unida mediante un eje a la rueda del compresor, que se encarga de comprimir el aire de admisión del motor.
• Carcasa de compresor: Situada en el lado opuesto, recoge el aire atmosférico y lo envía comprimido al colector de admisión tras pasar por el intercooler.
• Cojinete central (core o CHRA): Contiene los rodamientos lubricados por aceite del motor. Soporta el eje que une ambas ruedas y debe mantenerse en perfectas condiciones para evitar holguras.

Álabes móviles o paletas directrices

Los álabes móviles son, sin duda, la pieza que distingue a un turbo de geometría variable de cualquier otro turbocompresor. Se fabrican con aleaciones de alta resistencia térmica, capaces de soportar temperaturas superiores a 800 °C en motores diésel.

Cada álabe está montado sobre un pequeño eje pivotante dentro de la carcasa de turbina. Al girar sobre ese eje, cambia el ángulo con el que los gases de escape inciden sobre los álabes de la rueda de turbina.

Normalmente, un turbo de geometría variable cuenta con entre 9 y 15 álabes distribuidos de forma equidistante alrededor de la rueda de turbina. Esta distribución uniforme asegura un flujo homogéneo sin vibraciones ni turbulencias indeseadas.

Cuando los álabes se posicionan casi cerrados, forman una tobera estrecha que acelera los gases. Es como poner el dedo parcialmente sobre la boca de una manguera: El agua sale con más fuerza aunque el caudal sea bajo.

Si los álabes se abren, la sección de paso aumenta y los gases fluyen con menor velocidad pero mayor volumen. Esto evita que la turbina gire demasiado rápido cuando el motor ya produce un gran caudal de escape.

Anillo unísono y mecanismo de articulación

El anillo unísono es una pieza anular que rodea el conjunto de álabes por su parte posterior. Su función es mover todos los álabes al mismo tiempo y en la misma proporción, asegurando que la sección de paso sea uniforme en todo el perímetro de la turbina.

Cada álabe tiene un pequeño brazo de palanca que se conecta al anillo a través de una ranura o pivote. Cuando el anillo gira unos grados en un sentido, todos los álabes se cierran. Si gira en sentido contrario, se abren.

El mecanismo de articulación incluye bielas diminutas y pasadores que transmiten el movimiento con precisión milimétrica. Estas piezas trabajan en un entorno extremo, rodeadas de gases a alta temperatura y partículas de hollín.

Precisamente por esas condiciones, este mecanismo es uno de los puntos más vulnerables del turbo de geometría variable. La acumulación de carbonilla puede endurecer el movimiento y, con el tiempo, bloquear los álabes en una posición fija.

Los fabricantes han mejorado los materiales y recubrimientos del anillo unísono a lo largo de los años. Aleaciones con níquel y tratamientos superficiales especiales ayudan a reducir el desgaste y la adherencia de residuos.

Actuador neumático o electrónico

El actuador es el componente responsable de mover físicamente el anillo unísono y, por tanto, los álabes. Existen dos tipos principales, y la elección entre uno u otro depende de la generación del turbo y del nivel de precisión requerido.

El actuador neumático fue el primero en utilizarse. Funciona mediante una cápsula de vacío conectada al colector de admisión. La diferencia de presión entre el vacío y la atmósfera genera la fuerza necesaria para desplazar la varilla que mueve el anillo.

Su principal ventaja es la simplicidad mecánica y su bajo coste de fabricación. Sin embargo, la regulación no es tan precisa porque depende de valores de vacío que pueden fluctuar según las condiciones del motor.

El actuador electrónico, en cambio, utiliza un motor eléctrico de corriente continua controlado por la centralita del motor (ECU). La señal de mando se envía mediante pulsos modulados en anchura (PWM), lo que permite posicionar los álabes con gran exactitud.

Los vehículos modernos emplean casi exclusivamente actuadores electrónicos. La precisión de estos dispositivos permite ajustar la posición de los álabes varias veces por segundo, adaptándose de forma instantánea a cada cambio de carga o régimen.

Una avería en el actuador suele provocar que el turbo entre en modo de emergencia, limitando la potencia del motor. En muchos casos, la centralita registra un código de error que puede leerse con un equipo de diagnóstico.

Carcasa de turbina y rueda de álabes

La carcasa de turbina es el componente que recibe directamente los gases de escape provenientes del colector. Tiene forma de caracol (voluta) diseñada para canalizar el flujo de gases de forma progresiva hacia el centro, donde se encuentra la rueda de turbina.

Esta carcasa se fabrica con fundiciones especiales resistentes a temperaturas que superan los 900 °C en motores diésel. En motores de gasolina, las temperaturas pueden alcanzar hasta 1.050 °C, lo que exige materiales aún más avanzados.

Dentro de la carcasa se alojan los álabes móviles, el anillo unísono y el mecanismo de articulación. Todo este conjunto debe convivir en un espacio reducido, manteniendo tolerancias estrechas para evitar fugas de gases.

La rueda de turbina, por su parte, es una pieza mecanizada con gran precisión a partir de superaleaciones a base de níquel. Sus álabes están diseñados aerodinámicamente para extraer la máxima energía cinética de los gases de escape.

La rueda va soldada o unida al eje central del turbo. Ese eje atraviesa el cuerpo central (CHRA) y conecta con la rueda del compresor en el otro extremo. Ambas ruedas giran solidariamente, pudiendo alcanzar velocidades superiores a 150.000 rpm.

Cómo funciona la geometría variable paso a paso

El funcionamiento del turbo de geometría variable se basa en un ciclo continuo de ajuste. La centralita del motor evalúa múltiples parámetros y envía una señal al actuador para posicionar los álabes en el ángulo óptimo en cada instante.

Todo el proceso ocurre en milisegundos y se repite constantemente mientras el motor está en marcha. Es un sistema dinámico que no tiene una posición fija predeterminada, sino que varía según la demanda de potencia y las condiciones de conducción.

Para comprender bien el ciclo completo, conviene analizar cada fase por separado. A continuación se describe qué sucede en los diferentes regímenes del motor y cómo interviene la electrónica en el proceso.

Regulación del flujo de gases de escape

La regulación del flujo es el principio fundamental de la geometría variable. Los álabes actúan como compuertas orientables que modifican la velocidad y la dirección con la que los gases llegan a la rueda de turbina.

Cuando la sección de paso se reduce, los gases se aceleran aunque su volumen sea bajo. Este efecto es comparable a lo que ocurre al estrechar la salida de cualquier conducto: El fluido sale con más fuerza.

Cuando la sección se amplía, los gases pierden velocidad, pero fluyen en mayor cantidad. Esto es necesario a altas revoluciones, donde el motor produce un caudal de escape muy elevado que podría sobrepresurizar el sistema.

La regulación no se limita a dos posiciones extremas. Los álabes pueden adoptar cualquier ángulo intermedio, lo que permite una graduación continua y precisa de la presión de sobrealimentación.

Comportamiento a bajas revoluciones del motor

En regímenes bajos, el motor produce poco caudal de gases de escape. Con un turbo de geometría fija, ese caudal sería insuficiente para hacer girar la turbina con la rapidez necesaria. El resultado es el conocido turbo lag.

El turbo de geometría variable resuelve este problema cerrando los álabes casi por completo. Al estrechar el paso, los pocos gases disponibles se aceleran lo suficiente para impulsar la turbina a velocidades efectivas.

Esto significa que el conductor percibe respuesta al pisar el acelerador incluso desde 1.200 o 1.500 rpm. En un turbo fijo, esa respuesta podría no llegar hasta las 2.500 o 3.000 rpm.

La consecuencia directa es una conducción más agradable en ciudad y en adelantamientos a baja velocidad. El motor entrega par desde abajo, lo que reduce la necesidad de bajar de marcha constantemente. Este comportamiento también influye positivamente en el par motor y la potencia de un vehículo.

Comportamiento a altas revoluciones del motor

Cuando el motor supera las 3.000 o 3.500 rpm, el caudal de gases de escape crece de forma considerable. Si los álabes se mantuvieran cerrados, la turbina giraría a velocidades peligrosamente altas y la presión de sobrealimentación podría dañar el motor.

En ese punto, la ECU ordena abrir progresivamente los álabes para ampliar la sección de paso. Los gases fluyen con menor velocidad pero en mayor volumen, manteniendo la presión de soplado dentro de los límites seguros.

Este mecanismo elimina la necesidad de una válvula de descarga (wastegate) en la mayoría de los diseños. La propia geometría variable actúa como regulador interno de la presión máxima.

El resultado es una entrega de potencia suave y lineal hasta el corte de inyección. No se producen picos bruscos de empuje ni caídas repentinas que dificulten el control del vehículo.

Control electrónico desde la centralita (ECU)

La centralita electrónica del motor (ECU) es el cerebro que gobierna todo el proceso de regulación del turbo de geometría variable. Procesa datos de múltiples sensores en tiempo real para calcular la posición exacta de los álabes en cada momento.

Entre los sensores que alimentan esta decisión se encuentran el sensor de presión del turbo (MAP), el caudalímetro de aire (MAF), el sensor de posición del acelerador, la sonda de temperatura de gases de escape y el sensor de revoluciones del motor.

Con todos esos datos, la ECU consulta sus mapas de calibración internos. Estos mapas son tablas tridimensionales que definen la presión de soplado ideal para cada combinación de régimen, carga, temperatura y altitud.

La señal de salida se envía al actuador mediante un ciclo de trabajo PWM. El actuador traduce esa señal eléctrica en un movimiento mecánico que posiciona el anillo unísono y, por tanto, los álabes.

Si la ECU detecta alguna incoherencia entre la presión esperada y la real, activa un código de avería y puede limitar la potencia del motor como medida de protección. Este proceso se denomina modo de emergencia o modo limp.

Tipos de turbocompresor de geometría variable

Aunque el concepto básico es el mismo, existen diferentes configuraciones mecánicas para lograr la variación de geometría. Cada diseño tiene sus particularidades y se adapta mejor a ciertos tipos de motor. A continuación se presentan los principales:

• VNT con álabes pivotantes: Es el diseño más extendido. Utiliza paletas individuales que giran sobre su propio eje pivotante, conectadas al anillo unísono. Es el sistema empleado por la mayoría de los turbocompresores diésel modernos.
• VGT con anillo deslizante: En lugar de álabes que pivotan, utiliza un anillo axial que se desplaza para cubrir o descubrir ranuras en la carcasa de la turbina. Es un diseño más sencillo mecánicamente, aunque menos preciso en la regulación.
• Geometría variable en motores de gasolina: Emplea los mismos principios, pero con materiales capaces de resistir temperaturas mucho más elevadas. Es una variante menos común, pero que está ganando terreno en deportivos y turismos de alta gama.

VNT con álabes pivotantes

El sistema VNT (Variable Nozzle Turbine) con álabes pivotantes es, con diferencia, la configuración más utilizada en la industria. Garrett (BorgWarner) popularizó esta tecnología y sigue siendo el principal proveedor a nivel mundial.

Cada álabe se monta sobre un eje cilíndrico que atraviesa la placa posterior de la carcasa de turbina. Un brazo de palanca conecta el eje con el anillo unísono, permitiendo que todos los álabes giren de forma coordinada.

La principal ventaja de este sistema es su capacidad de regulación continua. Los álabes pueden adoptar cualquier posición entre completamente cerrados y completamente abiertos, lo que permite un control muy fino de la presión de soplado.

Como desventaja, la cantidad de piezas móviles sometidas a altas temperaturas aumenta la probabilidad de que el hollín y la carbonilla interfieran con el movimiento. Un mantenimiento adecuado del aceite y del sistema de escape minimiza este riesgo.

VGT con anillo deslizante

El diseño con anillo deslizante utiliza un enfoque diferente para variar la geometría del flujo. En lugar de paletas que pivotan, incorpora un anillo axial que se desplaza lateralmente para modificar el área de entrada de los gases hacia la turbina.

Este anillo se mueve a lo largo del eje del turbo, cubriendo parcialmente unas ranuras o aberturas fijas en la carcasa. Cuando el anillo se desplaza hacia delante, tapa las ranuras y reduce la sección de paso. Cuando retrocede, las descubre y amplía el paso.

La principal ventaja de este sistema es que tiene muchas menos piezas móviles expuestas al flujo de gases calientes. Eso lo hace más resistente al agarrotamiento por carbonilla y reduce la necesidad de mantenimiento.

Sin embargo, la regulación es menos progresiva que con álabes pivotantes. El anillo deslizante ofrece menos posiciones intermedias, lo que limita la finura del control de presión. Por eso se emplea más en aplicaciones industriales y de vehículos pesados.

Geometría variable en motores de gasolina

Aplicar la geometría variable a motores de gasolina es un reto considerablemente mayor que en diésel. Los gases de escape en un motor de gasolina alcanzan temperaturas de entre 950 °C y 1.050 °C, frente a los 700-850 °C de un diésel.

Esas temperaturas extremas obligan a utilizar superaleaciones a base de níquel y recubrimientos cerámicos para que los álabes no se deformen ni se suelden entre sí. El coste de fabricación aumenta significativamente.

Porsche fue pionero en implementar esta tecnología en motores de gasolina de producción. El 911 Turbo (997) de 2006 fue uno de los primeros vehículos en equipar un turbo VTG adaptado para gasolina, logrando una respuesta excepcional.

Más recientemente, otros fabricantes como Mercedes-AMG y Audi han comenzado a integrar turbos de geometría variable en sus motores de gasolina de alto rendimiento. La evolución de los materiales ha hecho viable lo que antes era técnicamente imposible.

La ventaja principal en gasolina es la misma que en diésel: Eliminar el turbo lag y ofrecer una curva de par más amplia. Esto resulta especialmente valioso en vehículos deportivos donde la respuesta instantánea es crítica.

Diferencias entre turbo fijo y de geometría variable

Comparar ambos sistemas ayuda a entender por qué la geometría variable se ha impuesto en los motores modernos. A continuación se presentan las diferencias más relevantes entre un turbo de geometría fija y uno de geometría variable.

Característica	Turbo de geometría fija	Turbo de geometría variable
Sección de paso de gases	Fija, no se puede modificar	Variable, se ajusta mediante álabes móviles
Respuesta a bajas RPM	Lenta, con notable turbo lag	Rápida, genera presión desde 1.200-1.500 rpm
Control de presión máxima	Requiere válvula wastegate	Los propios álabes regulan la presión
Eficiencia en consumo	Menor aprovechamiento energético	Mayor eficiencia en todo el rango de RPM
Curva de par motor	Pico de par concentrado en un rango estrecho	Par disponible desde bajas hasta altas RPM
Complejidad mecánica	Sencillo, pocas piezas móviles	Más complejo, con álabes, anillo y actuador
Coste de fabricación	Más económico	Superior por los materiales y mecanismos
Mantenimiento	Bajo, con revisiones estándar	Requiere atención al estado de los álabes
Emisiones contaminantes	Más difícil de optimizar	Favorece el cumplimiento de normativas Euro 6
Aplicación principal	Motores antiguos o de bajo coste	Motores diésel y gasolina modernos

Ventajas y desventajas del turbo VGT

Como toda tecnología, el turbo de geometría variable tiene puntos fuertes y aspectos que conviene tener presentes. La siguiente tabla resume los beneficios y las limitaciones más importantes de este sistema.

Ventajas	Desventajas
Eliminación práctica del turbo lag	Mayor complejidad mecánica y más piezas móviles
Curva de par amplia y progresiva	Coste de reparación más elevado que un turbo fijo
Menor consumo de combustible por mayor eficiencia	Vulnerabilidad al agarrotamiento por carbonilla y hollín
Reducción de emisiones contaminantes (NOx, partículas)	Requiere aceite de motor de calidad y cambios frecuentes
No necesita válvula wastegate en la mayoría de los diseños	El actuador electrónico puede fallar y requiere diagnóstico específico
Mejor respuesta en adelantamientos y conducción urbana	Sensibilidad a la calidad del combustible (especialmente en diésel)
Contribuye al cumplimiento de normativas de emisiones vigentes	La reparación especializada no está disponible en todos los talleres

Averías comunes del turbo de geometría variable

A pesar de ser una tecnología fiable, el turbo de geometría variable puede sufrir averías derivadas del desgaste, el mantenimiento deficiente o las condiciones de funcionamiento. Conocer las averías más habituales permite actuar a tiempo y evitar daños mayores en el motor.

La mayoría de los problemas se concentran en el mecanismo de los álabes y en el actuador. Estas dos zonas son las más expuestas al calor, la carbonilla y la presión, lo que las convierte en los puntos críticos del sistema.

Geometría variable pegada o agarrotada

El agarrotamiento de los álabes es la avería más frecuente en los turbos de geometría variable. Se produce cuando los residuos de la combustión (hollín y carbonilla) se acumulan entre los álabes y la carcasa, impidiendo su libre movimiento.

Cuando los álabes se quedan pegados en posición cerrada, el turbo genera sobrepresión a altas revoluciones. Esto puede activar el modo de emergencia del motor e incluso provocar daños en juntas y componentes de admisión.

Si se quedan en posición abierta, el turbo pierde toda capacidad de generar presión a bajas revoluciones. El motor se siente sin fuerza, tarda en responder y el consumo aumenta notablemente.

Los vehículos que realizan trayectos cortos y urbanos son los más propensos a esta avería. A baja carga, el motor no alcanza temperaturas suficientes para quemar los residuos que se depositan sobre los álabes.

Fallos en el actuador del turbo

El actuador puede fallar tanto si es neumático como si es electrónico. En los neumáticos, la membrana interna se deteriora con el tiempo y pierde estanqueidad. Cuando esto sucede, la cápsula no genera la fuerza necesaria para mover los álabes y el turbo pierde su capacidad de regulación.

En los actuadores electrónicos, los fallos más comunes son el desgaste del motor eléctrico interno, la corrosión de los conectores o la pérdida de comunicación con la centralita. Un cable en mal estado puede ser suficiente para que todo el sistema quede inoperativo.

Afortunadamente, en muchos casos el actuador puede repararse o sustituirse de forma independiente sin necesidad de cambiar el turbocompresor completo. Esto reduce considerablemente el coste de la reparación.

Para diagnosticar un fallo en el actuador, los talleres utilizan equipos de diagnóstico que permiten realizar pruebas de activación. Estas pruebas envían señales directas al actuador para verificar si responde correctamente a las órdenes de la ECU.

Síntomas de avería y cómo identificarlos

Detectar a tiempo un problema en el turbo de geometría variable evita reparaciones costosas. Los síntomas más habituales suelen manifestarse de forma progresiva, por lo que conviene prestar atención a cualquier cambio en el comportamiento del motor.

A continuación se enumeran los indicadores más claros de que algo no funciona correctamente en el turbo de geometría variable.

Mantenimiento y cuidados del turbo VGT

Un mantenimiento adecuado es la mejor forma de prolongar la vida del turbo de geometría variable. No se trata de tareas complicadas, sino de seguir ciertas rutinas que evitan la acumulación de residuos y garantizan una lubricación óptima del sistema.

Los fabricantes diseñan estos turbos para que duren cientos de miles de kilómetros. Sin embargo, el descuido en el aceite, el combustible o los hábitos de conducción puede acortar drásticamente esa vida útil.

Aceite de motor y frecuencia de cambio

El aceite de motor es el elemento más crítico para la salud del turbo. Los cojinetes del eje central giran a velocidades extremas y dependen exclusivamente del aceite para su lubricación y refrigeración.

Se recomienda utilizar aceites sintéticos de calidad que cumplan las especificaciones del fabricante del vehículo. Las normas más habituales son ACEA C3 o C4 para motores diésel con turbo y filtro de partículas.

La frecuencia de cambio debe respetar los intervalos indicados en el manual del vehículo. En condiciones de uso severo (trayectos cortos, ciudad, clima extremo), conviene reducir esos intervalos entre un 20 % y un 30 %.

Un aceite degradado pierde viscosidad y capacidad de proteger las superficies metálicas. Eso genera calor excesivo en los cojinetes del turbo y acelera el desgaste de las piezas, incluyendo el mecanismo de la geometría variable.

Además del aceite, es importante revisar el filtro de aceite en cada cambio. Un filtro saturado reduce el caudal de lubricante y puede provocar que llegue aceite contaminado a los cojinetes del turbo.

Limpieza de los álabes de geometría variable

Con el paso de los kilómetros, los álabes acumulan depósitos de carbonilla que dificultan su movimiento. Una limpieza periódica o preventiva puede evitar que se agarroten por completo y prolongar la vida del turbo.

Existen productos limpiadores específicos para turbocompresores que se introducen a través de una toma de vacío o directamente en la entrada de la turbina. Estos productos disuelven los depósitos de carbonilla sin dañar los materiales.

En casos de agarrotamiento leve, algunos talleres realizan una limpieza manual desmontando parcialmente el turbo para acceder a los álabes. Esta intervención requiere experiencia y herramientas específicas.

Una técnica preventiva sencilla consiste en realizar periódicamente trayectos por autopista o carretera a velocidad sostenida. Esto eleva la temperatura de los gases de escape lo suficiente para quemar parcialmente los depósitos acumulados.

Hábitos de conducción que protegen el turbo

La forma en que se conduce un vehículo con turbo de geometría variable influye directamente en su durabilidad. Adoptar ciertos hábitos simples puede marcar la diferencia entre un turbo que dura 300.000 km y uno que falla a los 100.000 km.

• Dejar el motor al ralentí antes de apagar: Tras una conducción exigente, conviene esperar entre 30 segundos y un minuto con el motor al ralentí. Esto permite que el aceite siga refrigerando los cojinetes del turbo antes de que la lubricación se detenga.
• Evitar aceleraciones bruscas con el motor frío: Durante los primeros minutos de marcha, el aceite no ha alcanzado su temperatura óptima de trabajo. Exigir potencia máxima en ese momento somete al turbo a esfuerzos sin la protección adecuada.
• Realizar trayectos largos con regularidad: Los recorridos por carretera a velocidad constante permiten que el motor y el turbo alcancen temperaturas que queman los depósitos de carbonilla acumulados en los álabes.
• No cortar el motor inmediatamente después de una cuesta empinada: Subir un puerto de montaña genera altas temperaturas en el turbo. Cortar el motor de golpe puede provocar la carbonización del aceite atrapado en los cojinetes.
• Usar la marcha adecuada y evitar regímenes excesivamente bajos: Circular con marchas demasiado largas a bajas revoluciones fuerza al turbo a trabajar con los álabes cerrados de forma prolongada, favoreciendo la acumulación de residuos.
• Respetar los intervalos de mantenimiento: Cambiar el aceite y los filtros según las indicaciones del fabricante es la forma más eficaz de proteger todo el sistema de sobrealimentación.

En vehículos con caja de cambios de doble embrague, las transiciones rápidas entre marchas hacen que el turbo trabaje en un rango amplio de condiciones. Mantener buenos hábitos de conducción resulta aún más importante para proteger la mecánica.

Preguntas frecuentes

¿Qué diferencia hay entre un turbo normal y uno de geometría variable?

Un turbo convencional tiene una sección de paso de gases fija, lo que significa que está optimizado para un rango concreto de revoluciones. Para regular la presión máxima, necesita una válvula wastegate que desvía parte de los gases fuera de la turbina. En cambio, el turbo de geometría variable ajusta esa sección mediante álabes móviles, consiguiendo generar presión desde bajas revoluciones sin desperdiciar energía de los gases de escape. Esa capacidad de adaptación continua es lo que lo hace más eficiente y versátil.

¿Cuánto dura un turbo de geometría variable?

Con un mantenimiento adecuado, un turbo de geometría variable puede superar los 250.000 kilómetros sin problemas significativos. Algunos vehículos con uso mayoritario en carretera y cuidados rigurosos del aceite han reportado turbocompresores funcionales más allá de los 350.000 km. La durabilidad depende en gran medida de la calidad del aceite utilizado, la frecuencia de los cambios, el tipo de conducción y el estado general del sistema de escape y admisión del motor.

¿Por qué se pega la geometría variable del turbo?

Los álabes se pegan principalmente por la acumulación de carbonilla y hollín que genera la combustión del gasóleo. Estos residuos se depositan sobre los ejes pivotantes y entre los álabes y la carcasa, formando una capa endurecida que impide el movimiento libre del mecanismo. Los trayectos cortos y urbanos agravan el problema porque el motor no alcanza temperaturas suficientes para quemar esos depósitos de forma natural. La recirculación de gases de escape (EGR) también contribuye a acelerar ese proceso de acumulación.

¿Se puede reparar un turbo de geometría variable?

Sí, en la mayoría de los casos es posible reparar un turbo de geometría variable sin necesidad de sustituirlo por completo. Los talleres especializados en turbocompresores pueden desmontar el conjunto, limpiar o reemplazar los álabes, sustituir el actuador, cambiar los cojinetes y reequilibrar el eje. Esta reconstrucción profesional suele costar entre un 40 % y un 60 % menos que un turbo nuevo y, si se realiza correctamente, ofrece una fiabilidad comparable a la de un componente original de fábrica.

¿Qué coches llevan turbo de geometría variable?

Prácticamente todos los turismos diésel fabricados a partir de los años 2000 incorporan un turbo de geometría variable. Marcas como Volkswagen, Audi, BMW, Mercedes-Benz, Peugeot, Citroën, Renault, Ford, Toyota, Hyundai y Kia lo utilizan en sus motores diésel de forma generalizada. En gasolina, Porsche fue el primer fabricante en implantarlo en su 911 Turbo, y más recientemente Mercedes-AMG y otros constructores de alta gama lo han adoptado. En vehículos industriales, Holset y BorgWarner equipan camiones y autobuses con esta tecnología. Puedes encontrar esta mecánica instalada en distintos tipos de carrocería de automóvil.

¿Cuánto cuesta sustituir un turbo de geometría variable?

El precio de un turbo de geometría variable nuevo varía considerablemente según el modelo del vehículo y el fabricante del turbo. Para un turismo diésel de segmento medio, el coste del componente oscila entre 600 y 1.500 euros. A eso hay que sumar la mano de obra, que puede ir desde 300 hasta 600 euros dependiendo de la complejidad del montaje y la accesibilidad del turbo en el vano motor. Un turbo reconstruido o remanufacturado por un taller especializado suele situarse entre 400 y 900 euros con instalación incluida.

¿El turbo de geometría variable necesita un rodaje especial tras su instalación?

Después de instalar un turbo nuevo o reconstruido, se recomienda seguir un periodo de rodaje suave de al menos 1.000 kilómetros. Durante ese tiempo, conviene evitar aceleraciones fuertes y altas revoluciones prolongadas para permitir que los cojinetes y las superficies de contacto se asienten correctamente. También es fundamental verificar que no haya fugas de aceite, comprobar el nivel de lubricante tras los primeros 500 km y asegurarse de que el actuador responde correctamente mediante una lectura con equipo de diagnóstico.

¿Cómo influye el filtro de partículas en el funcionamiento de la geometría variable?

El filtro de partículas (DPF o FAP) y el turbo de geometría variable están estrechamente relacionados. Cuando el filtro se satura, genera una contrapresión elevada en el sistema de escape que afecta directamente al flujo de gases que atraviesa la turbina. Esa contrapresión obliga al turbo a trabajar en condiciones no óptimas y puede acelerar el agarrotamiento de los álabes. Además, durante las regeneraciones del filtro, las temperaturas de escape se elevan considerablemente, sometiendo al mecanismo de geometría variable a un estrés térmico adicional que desgasta los materiales más rápidamente.

¿Es posible eliminar la geometría variable y montar un turbo fijo?

Técnicamente, es posible sustituir un turbo de geometría variable por uno de geometría fija, pero hacerlo tiene consecuencias importantes. La centralita del motor está calibrada para trabajar con la regulación continua que ofrece la geometría variable, por lo que al eliminarla se pierde rendimiento a bajas revoluciones y se alteran los mapas de inyección. Además, esta modificación puede incumplir la normativa de emisiones y provocar que el vehículo no supere la inspección técnica periódica. Solo se realiza en aplicaciones de competición o en vehículos que no circulan por vía pública.

¿Qué relación hay entre el sistema EGR y los problemas del turbo de geometría variable?

El sistema de recirculación de gases de escape (EGR) reintroduce parte de los gases quemados en la admisión para reducir las emisiones de óxidos de nitrógeno. Esos gases recirculados contienen partículas de hollín que, al pasar junto al turbo, se depositan sobre los álabes y el mecanismo de articulación. Un sistema EGR mal mantenido, con la válvula sucia o atascada, envía una cantidad excesiva de partículas que acelera la carbonización de la geometría variable. Mantener el EGR en buen estado es, por tanto, una forma indirecta de proteger el turbo.

¿Afecta la altitud al rendimiento del turbo de geometría variable?

La altitud sí influye en el comportamiento del turbo de geometría variable, aunque en menor medida que en un motor atmosférico. A mayor altitud, la densidad del aire disminuye y la presión atmosférica desciende, lo que reduce la cantidad de oxígeno disponible para la combustión. La ECU compensa parcialmente esta pérdida ajustando la posición de los álabes para aumentar la presión de soplado, pero existe un límite físico. En cotas superiores a 2.500 metros, es habitual percibir una ligera pérdida de potencia, aunque el turbo de geometría variable mitiga este efecto mucho mejor que un turbo fijo. Los componentes que transmiten el par resultante, como el volante de inercia bimasa, también se ven sometidos a variaciones de carga en estas condiciones.

Conclusión

A lo largo de este artículo has podido comprender cómo el turbo de geometría variable transforma la forma en que un motor gestiona la sobrealimentación. Desde sus orígenes hasta su funcionamiento detallado, cada aspecto demuestra por qué se ha convertido en una pieza esencial dentro de la ingeniería automotriz moderna.

Ahora conoces sus componentes principales, los tipos de diseño que existen, las averías más frecuentes y los cuidados que necesita para mantenerse en buen estado. Todo esto te sirve para diagnosticar posibles fallos, entender el comportamiento de tu motor y tomar mejores decisiones respecto al mantenimiento de tu vehículo.

El turbo de geometría variable es un ejemplo brillante de cómo la ingeniería resuelve problemas reales con soluciones elegantes y eficaces. Si quieres seguir profundizando en tecnologías del automóvil y entender mejor cada sistema que hace funcionar un vehículo, en este sitio web encontrarás más contenidos relacionados que complementan lo que has aprendido hoy.

Sigue aprendiendo:
