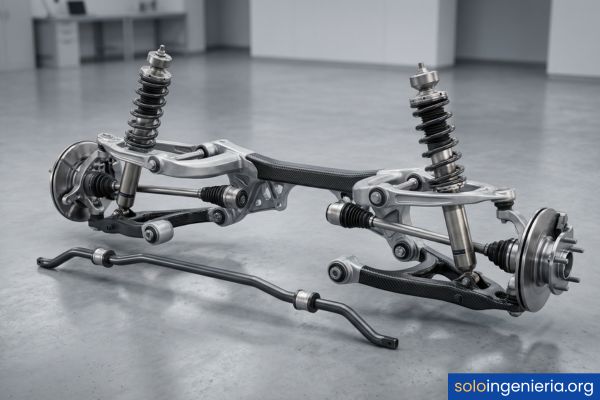

Partes del sistema de suspensión de un automóvil

¿Qué es el sistema de suspensión y cuál es su función?

El sistema de suspensión es el conjunto de piezas que conecta las ruedas con el chasis del vehículo. Su diseño permite que cada rueda se mueva de forma controlada sobre las irregularidades del terreno. Sin este mecanismo, cada bache o grieta en el pavimento se transmitiría directamente al habitáculo.

Su función principal es absorber y filtrar las vibraciones e impactos generados por la superficie de rodadura. Gracias a ello, los ocupantes viajan con comodidad y el vehículo mantiene estabilidad en curvas, frenadas y aceleraciones bruscas.

Además de la comodidad, este sistema cumple un papel decisivo en la seguridad. Mantiene los neumáticos en contacto permanente con el asfalto, lo que mejora la tracción y la capacidad de frenado. Un contacto irregular reduce el control del conductor sobre la dirección.

El sistema trabaja en conjunto con otros componentes mecánicos y electrónicos del automóvil. Los tipos de sensores en un automóvil moderno también intervienen para optimizar la respuesta de la suspensión en tiempo real.

Cada parte del sistema de suspensión desempeña una tarea específica que complementa a las demás. Los elementos elásticos almacenan energía, los amortiguadores la disipan y los componentes de guiado controlan la trayectoria de la rueda. Esa coordinación define el comportamiento dinámico del vehículo.

Por eso, comprender cómo funciona cada pieza ayuda a detectar problemas a tiempo. Una falla en un solo componente puede alterar toda la geometría y provocar desgaste acelerado en neumáticos, dirección y frenos.

Elementos elásticos del sistema de suspensión

Los elementos elásticos son las piezas encargadas de absorber la energía de los impactos y devolverla de forma progresiva. Constituyen la primera barrera entre las irregularidades del camino y la carrocería del vehículo.

Existen varios tipos de elementos elásticos según el diseño y la aplicación del automóvil. A continuación se describen los más utilizados en la industria automotriz actual:

• Muelles helicoidales: Son resortes de acero enrollados en espiral que se comprimen al recibir un impacto. Representan la solución más común en turismos por su ligereza y respuesta progresiva.
• Ballestas o muelles de hojas: Consisten en láminas de acero superpuestas y curvadas. Se emplean sobre todo en vehículos pesados y camiones por su alta capacidad de carga.
• Barras de torsión: Son varillas de acero que absorben energía al girar sobre su eje longitudinal. Ocupan menos espacio vertical y se usan en suspensiones delanteras de ciertos modelos.
• Resortes neumáticos o cojines de aire: Utilizan aire comprimido dentro de una cámara flexible para soportar el peso. Permiten ajustar la altura y la rigidez del vehículo de forma electrónica.

Muelles helicoidales

Los muelles helicoidales están fabricados con alambre de acero especial enrollado en forma de espiral cónica o cilíndrica. Al recibir una carga, se comprimen proporcionalmente a la fuerza aplicada y liberan esa energía cuando la carga desaparece.

Su tasa de rigidez puede ser lineal o progresiva. En los muelles de tasa lineal, la resistencia crece de manera constante. En los progresivos, las espiras tienen separación variable, ofreciendo mayor confort en baches pequeños y firmeza en impactos fuertes.

Se montan habitualmente alrededor del amortiguador en suspensiones tipo McPherson o junto al brazo de control en configuraciones de doble triángulo. Su mantenimiento es sencillo, pero con el tiempo pueden perder altura y firmeza por fatiga del material.

Un muelle roto genera inclinación del vehículo y ruido metálico al circular. Por ello, conviene revisar su estado durante cada inspección periódica del tren de rodaje.

Ballestas o muelles de hojas

Las ballestas están formadas por varias láminas de acero apiladas y sujetas en el centro con un perno llamado capuchino. La hoja más larga se denomina hoja maestra y es la que se fija directamente al chasis mediante gemelas y bujes.

Este diseño permite soportar cargas elevadas, por lo que es habitual en camiones, furgonetas y todoterrenos. La fricción entre las hojas aporta cierto efecto amortiguador natural, aunque también genera ruido si no se lubrican correctamente.

Existen ballestas parabólicas con menos hojas pero mayor curvatura, que reducen el peso sin sacrificar resistencia. En comparación con los muelles helicoidales, las ballestas ofrecen menor confort, pero una robustez superior ante cargas permanentes.

Su inspección debe incluir la búsqueda de fisuras, hojas rotas y bujes desgastados. Un fallo en la hoja maestra puede provocar el desplazamiento lateral del eje, afectando gravemente la estabilidad del vehículo.

Barras de torsión

Una barra de torsión es una varilla de acero aleado que se fija por un extremo al chasis y por el otro a un brazo de suspensión. Cuando la rueda sube por un bache, la barra gira sobre su eje longitudinal y almacena energía elástica que luego devuelve al recuperar su forma original.

Este tipo de elemento elástico se utiliza en suspensiones delanteras de ciertos sedanes, SUV y vehículos militares. Ocupa poco espacio en sentido vertical, lo que permite diseños de capó más bajo y motores más accesibles.

La rigidez de la barra depende de su longitud, diámetro y composición del acero. Algunos modelos incorporan un tornillo de ajuste que permite modificar la altura de marcha del vehículo sin cambiar la pieza.

Con el uso prolongado, las barras de torsión pueden sufrir deformación permanente y perder capacidad de recuperación. Esto se traduce en una altura desigual entre ambos lados del automóvil y un comportamiento irregular en curvas.

Resortes neumáticos o cojines de aire

Los resortes neumáticos sustituyen a los muelles metálicos por bolsas de caucho reforzado llenas de aire comprimido. La presión interna se regula mediante un compresor y válvulas electrónicas, lo que permite variar la altura y la rigidez de la suspensión en tiempo real.

Este sistema se emplea en vehículos de gama alta, autobuses y camiones que necesitan adaptarse a diferentes condiciones de carga. En un todoterreno, por ejemplo, la suspensión neumática puede elevar la carrocería para aumentar la distancia al suelo.

Su principal ventaja es la posibilidad de mantener una altura constante independientemente del peso transportado. Además, ofrece un nivel de confort superior al de cualquier muelle convencional, ya que aísla mejor las vibraciones de alta frecuencia.

Sin embargo, su complejidad mecánica y electrónica incrementa los costes de reparación. Las bolsas de aire pueden agrietarse por envejecimiento del caucho, y el compresor requiere revisiones para evitar fallos en la presurización.

Amortiguadores y su papel en la suspensión

Si los elementos elásticos absorben los impactos, los amortiguadores se encargan de controlar la velocidad con la que esa energía se libera. Sin amortiguadores, el vehículo seguiría oscilando arriba y abajo después de cada bache, perdiendo adherencia y estabilidad.

El principio de funcionamiento se basa en la resistencia que opone un fluido al pasar por orificios reducidos. Esa resistencia convierte la energía cinética del movimiento en calor, que se disipa al ambiente. El resultado es un movimiento controlado y predecible de la rueda.

Los amortiguadores también influyen en el comportamiento del vehículo durante la frenada y la aceleración. Al frenar, evitan que el morro se hunda en exceso; al acelerar, limitan el levantamiento trasero. Esta función mejora la distribución de peso entre los ejes.

Tipo de amortiguador	Medio de trabajo	Ventaja principal	Aplicación habitual
Hidráulico telescópico	Aceite	Coste accesible y buen rendimiento básico	Turismos de gama media y baja
De gas (presurizado)	Aceite + gas nitrógeno	Menor cavitación y respuesta más firme	Turismos deportivos y SUV
Regulable manual	Aceite o aceite + gas	Ajuste personalizado de dureza	Vehículos de competición y tuning
Adaptativo electrónico	Fluido magnetorreológico o válvulas electrónicas	Ajuste automático en tiempo real	Vehículos de gama alta y prémium

Amortiguadores hidráulicos telescópicos

Los amortiguadores hidráulicos telescópicos son el tipo más extendido en el parque automotor mundial. Constan de un cilindro lleno de aceite, un pistón con orificios calibrados y un vástago que conecta con el chasis o la carrocería.

Al comprimirse o extenderse, el pistón obliga al aceite a pasar por pequeños orificios y válvulas. Esa restricción genera resistencia y disipa la energía del movimiento en forma de calor. La configuración puede ser monotubo o bitubo, según el número de cámaras.

En los modelos bitubo, el aceite circula entre un cilindro interior y otro exterior, ofreciendo una amortiguación más suave. Los monotubo cuentan con una sola cámara y suelen tener mejor disipación térmica, lo que los hace más adecuados para un uso exigente.

El desgaste se manifiesta con fugas de aceite por el sello del vástago. Cuando un amortiguador pierde fluido, su capacidad de frenado del movimiento se reduce drásticamente y el vehículo rebota de forma incontrolada.

Amortiguadores de gas o presurizados

Los amortiguadores de gas incorporan una carga de nitrógeno a presión además del aceite hidráulico. Este gas evita la formación de burbujas (cavitación) que aparecen en los modelos puramente hidráulicos cuando trabajan a altas temperaturas o frecuencias elevadas.

La presencia del gas mantiene el aceite siempre compacto, lo que se traduce en una respuesta más inmediata y consistente. Por eso se emplean en vehículos deportivos, SUV y automóviles que circulan habitualmente por carreteras exigentes.

En diseño monotubo, el gas y el aceite se separan mediante un pistón flotante dentro del mismo cilindro. La presión de gas suele oscilar entre 20 y 30 bares, dependiendo del fabricante y del nivel de firmeza deseado.

Su vida útil suele ser ligeramente superior a la de los hidráulicos convencionales, aunque su precio también es mayor. El síntoma principal de fallo es la pérdida de firmeza en la conducción y un rebote excesivo al pasar por desniveles.

Amortiguadores regulables y adaptativos

Los amortiguadores regulables permiten modificar la resistencia de amortiguación según las preferencias del conductor o las condiciones de la vía. En los modelos manuales, el ajuste se realiza girando una perilla o tornillo situado en la parte superior o inferior del cuerpo del amortiguador.

Los adaptativos, en cambio, utilizan electrónica avanzada para variar la firmeza de forma automática y continua. Algunos funcionan con válvulas solenoides que regulan el paso de aceite, mientras que otros emplean fluidos magnetorreológicos cuya viscosidad cambia al aplicar un campo magnético.

La unidad de control electrónico recibe datos de sensores de aceleración, altura y velocidad. Con esa información, ajusta cada amortiguador de forma independiente en milésimas de segundo, adaptándose a frenadas, curvas y baches sin intervención del conductor.

Este tipo de tecnología forma parte de la seguridad activa y pasiva en vehículos, ya que mejora la estabilidad y la adherencia de los neumáticos ante imprevistos. Su coste de reparación es elevado, pero el beneficio en seguridad y confort resulta notable.

Componentes de guiado y articulación

Los componentes de guiado determinan la trayectoria que sigue cada rueda al moverse verticalmente. Sin estos elementos, los muelles y amortiguadores no podrían mantener la geometría correcta y las ruedas se desplazarían de forma errática al pasar sobre baches o al tomar curvas.

A continuación se resumen los principales componentes de guiado y articulación presentes en la mayoría de los automóviles:

Componente	Función principal	Material habitual	Consecuencia de fallo
Brazo de control superior	Guiar la rueda y definir el ángulo de caída	Acero estampado o aluminio forjado	Desgaste irregular de neumáticos
Brazo de control inferior	Soportar fuerzas laterales y longitudinales	Acero estampado o aluminio	Vibraciones y pérdida de estabilidad
Rótula de suspensión	Permitir giro multidireccional del brazo con la mangueta	Acero con casquillo de polímero	Holgura en la dirección y ruidos
Bujes y silentblocks	Aislar vibraciones y permitir pequeños movimientos	Caucho vulcanizado o poliuretano	Golpes secos y alineación incorrecta
Mangueta o muñón	Sostener el buje de rueda y conectar la dirección	Hierro fundido o aluminio	Fallo estructural grave

Brazos de control superiores e inferiores

Los brazos de control son piezas estructurales que conectan el chasis del vehículo con la mangueta de la rueda. Funcionan como palancas que guían el recorrido vertical de la rueda mientras soportan fuerzas laterales, longitudinales y verticales.

En una suspensión de doble triángulo, existe un brazo superior y otro inferior que forman una geometría en forma de A o en triángulo. Esta configuración permite controlar con precisión el ángulo de caída y la convergencia durante todo el recorrido de la suspensión.

Los brazos se fabrican en acero estampado, aluminio forjado o, en vehículos de alto rendimiento, aleaciones ligeras. El aluminio reduce el peso no suspendido, mejorando la respuesta de la suspensión ante cambios rápidos en la superficie.

El desgaste se concentra en los bujes y rótulas que unen el brazo al chasis y a la mangueta. Cuando estas uniones pierden firmeza, aparecen holguras que se traducen en ruidos, vibraciones y desviación de la trayectoria. De manera similar a como un motor de 2 tiempos y 4 tiempos necesita piezas en buen estado para funcionar correctamente, los brazos de control requieren articulaciones sanas para cumplir su tarea.

Rótulas de suspensión

Las rótulas son articulaciones esféricas que permiten el giro en múltiples direcciones entre dos piezas rígidas. En la suspensión, conectan los brazos de control con la mangueta y permiten que la rueda gire para la dirección mientras se mueve verticalmente.

Están formadas por un perno esférico encapsulado en un casquillo de polímero o nailon, protegido por una funda de goma (guardapolvo). Esa funda impide la entrada de agua y suciedad, que acelerarían el desgaste de la articulación.

Cuando el guardapolvo se rompe, la humedad y las partículas abrasivas deterioran rápidamente la superficie de contacto. El resultado es una holgura que produce golpes metálicos al pasar baches y un movimiento impreciso del volante.

Verificar el estado de las rótulas es fundamental durante la revisión periódica. Una rótula rota puede provocar la separación del brazo y la mangueta, dejando la rueda sin control y causando un accidente grave.

Bujes y silentblocks

Los bujes y silentblocks son elementos de caucho o poliuretano que se interponen entre las piezas metálicas de la suspensión. Su misión es absorber vibraciones, reducir ruido y permitir pequeños movimientos angulares sin que exista contacto directo de metal con metal.

Se encuentran en los puntos de unión de los brazos de control con el subchasis, en los soportes de la barra estabilizadora y en los anclajes de los amortiguadores. Un silentblock típico consiste en un cilindro metálico interior, una capa de caucho vulcanizado y un cilindro metálico exterior.

Con el tiempo, el caucho se endurece, se agrieta o se separa del metal. Eso genera holguras que producen golpes secos al circular por superficies irregulares y alteran la geometría de la suspensión, provocando desgaste desigual en los neumáticos.

Reemplazarlos a tiempo es económico y mejora notablemente la precisión de la dirección y el confort de marcha. En muchos casos, un cambio de silentblocks equivale a recuperar la sensación de conducción de un automóvil nuevo.

Mangueta o muñón de dirección

La mangueta es la pieza que sostiene el buje de la rueda y sirve como punto de unión entre la suspensión y el sistema de dirección. Todo el conjunto de brazo superior, brazo inferior, amortiguador y disco de freno se articula alrededor de la mangueta.

Está fabricada generalmente en hierro fundido o aluminio, dependiendo de las exigencias de resistencia y peso del vehículo. En su interior aloja los rodamientos que permiten el giro libre de la rueda, y en su exterior presenta los anclajes para las rótulas y la pinza de freno.

Aunque es una pieza muy robusta, puede sufrir daños por impactos severos como golpes contra bordillos o baches profundos a alta velocidad. Una mangueta deformada altera todos los ángulos de alineación y hace imposible mantener una trayectoria recta.

Su inspección visual debe buscar fisuras, corrosión excesiva y desgaste de los asientos de los rodamientos. Si los rodamientos presentan juego o ruido, conviene verificar si el problema está en el propio rodamiento o en la superficie de la mangueta.

Elementos estabilizadores del vehículo

Los elementos estabilizadores complementan el trabajo de muelles y amortiguadores al controlar la inclinación lateral de la carrocería. Su objetivo es reducir el balanceo (rolido) que se produce al tomar curvas, manteniendo el automóvil lo más nivelado posible.

Sin estos componentes, la transferencia de peso hacia el lado exterior de la curva sería excesiva. Eso reduciría la adherencia de las ruedas interiores y aumentaría el riesgo de pérdida de control, especialmente a velocidades elevadas.

• Barra estabilizadora o barra antirrolido: Es una barra de acero en forma de U que conecta las suspensiones de ambos lados del mismo eje. Al inclinarse el vehículo, se tuerce y genera una fuerza que se opone al balanceo.
• Bieletas o tirantes de conexión: Son pequeñas barras articuladas que unen los extremos de la barra estabilizadora con los brazos de suspensión o amortiguadores. Transmiten el movimiento diferencial entre un lado y otro del eje.

Barra estabilizadora o barra antirrolido

La barra estabilizadora es una pieza de acero con forma de U que atraviesa el subchasis de un lado al otro del vehículo. Se fija al subchasis mediante casquillos de goma y se conecta en sus extremos a la suspensión de cada rueda a través de las bieletas.

Cuando ambas ruedas suben y bajan por igual, la barra gira libremente sobre sus apoyos sin generar resistencia. Pero cuando una rueda sube más que la otra —como en una curva—, la barra se tuerce y crea un par de torsión que limita la inclinación del lado contrario.

El diámetro de la barra determina su rigidez. Una barra más gruesa reduce más el rolido, pero también endurece la suspensión, lo que puede perjudicar el confort en línea recta. Algunos vehículos deportivos incorporan barras estabilizadoras regulables para ajustar este equilibrio.

Los puntos de desgaste son los casquillos de apoyo al subchasis, que con el tiempo se deforman y generan ruidos al girar. Sustituirlos es una operación sencilla y económica que devuelve la eficacia al sistema estabilizador.

Bieletas y tirantes de conexión

Las bieletas son barras cortas con articulaciones esféricas en ambos extremos que conectan la barra estabilizadora con el brazo de suspensión o con el cuerpo del amortiguador. Transmiten las fuerzas de torsión desde la barra hacia cada rueda de forma precisa.

Sin las bieletas, la barra estabilizadora no podría actuar sobre la suspensión. Funcionan como el eslabón intermedio que hace posible la transferencia de carga lateral entre ambos lados del eje.

Las articulaciones de las bieletas contienen rótulas de pequeño tamaño con guardapolvo de goma. Con el uso, estos guardapolvos se deterioran y las rótulas desarrollan holgura, generando un golpeteo característico al circular por terreno irregular o al girar el volante.

Su precio de reemplazo es bajo y la operación suele ser rápida. Sin embargo, si se ignoran los ruidos, la holgura acumulada puede dañar los extremos de la barra estabilizadora y aumentar el coste de la reparación.

Diferencias entre suspensión delantera y trasera

La suspensión delantera y la trasera de un automóvil no siempre comparten el mismo diseño ni las mismas piezas. Cada eje enfrenta demandas mecánicas distintas debido a la distribución de peso, la presencia del motor y la necesidad de dirección en las ruedas delanteras.

En la mayoría de los turismos con motor delantero, el eje frontal soporta un porcentaje mayor del peso total. Además, debe integrar el sistema de dirección, lo que añade complejidad a la geometría de la suspensión. El eje trasero, en cambio, suele tener un diseño más sencillo enfocado en la estabilidad y el confort.

Aspecto	Suspensión delantera	Suspensión trasera
Carga de peso	Mayor (motor y transmisión)	Menor en vacío; variable con carga
Integración con dirección	Sí, incluye barra de dirección y mangueta orientable	No (salvo dirección trasera activa)
Tipo más común	McPherson o doble triángulo	Multibrazo, eje torsional o eje rígido
Complejidad mecánica	Alta	Media baja
Prioridad funcional	Precisión de dirección y frenado	Estabilidad lateral y confort

Partes de la suspensión delantera

La suspensión delantera reúne un mayor número de componentes debido a que integra la función de dirección. A continuación se describen las piezas principales que la conforman:

• Columna McPherson o conjunto muelle-amortiguador: Es la configuración más habitual. Agrupa el amortiguador y el muelle helicoidal en una sola unidad que se ancla a la torreta superior de la carrocería.
• Brazo de control inferior: Soporta la mangueta por su parte baja y guía el recorrido vertical de la rueda. En sistemas McPherson, es el único brazo presente.
• Rótula inferior: Conecta el brazo inferior con la mangueta, permitiendo el giro de la dirección y el movimiento de suspensión al mismo tiempo.
• Mangueta delantera: Sostiene el buje, el disco de freno y la pinza. En su parte superior se acopla la columna McPherson o la rótula superior.
• Barra de dirección y terminales: Transmiten el giro del volante a la mangueta para orientar las ruedas. Los terminales poseen rótulas que también se desgastan con el uso.
• Barra estabilizadora delantera: Reduce el balanceo lateral del eje frontal durante las curvas.

El correcto estado de cada una de estas piezas influye directamente en la respuesta del volante. Cuando un componente falla, la dirección se siente imprecisa y los neumáticos se desgastan de forma irregular, similar a lo que ocurre cuando hay fallas del sensor de oxígeno automotriz que afectan el rendimiento general del vehículo.

Partes de la suspensión trasera

La suspensión trasera prioriza la estabilidad y la absorción de carga. Sus componentes varían según el tipo de diseño, pero los más habituales son:

• Amortiguadores traseros: Pueden ser telescópicos, montados de forma vertical o inclinada. Controlan el rebote de la parte posterior del automóvil.
• Muelles helicoidales o ballestas: Soportan el peso del eje trasero y la carga del maletero. Las ballestas son frecuentes en vehículos comerciales y todoterrenos.
• Eje torsional (viga de torsión): Es un diseño semiindependiente donde una barra transversal conecta ambos brazos traseros. Se deforma ligeramente al flexionarse, actuando como estabilizador parcial.
• Brazos longitudinales (trailing arms): Guían la rueda trasera en sentido longitudinal. Se fijan al chasis por un extremo y a la mangueta trasera por el otro.
• Brazos transversales o multibrazo: En suspensiones multilink, varios brazos controlan la posición de la rueda en distintos planos, mejorando la estabilidad lateral.
• Barra estabilizadora trasera: No todos los vehículos la incluyen. Se utiliza cuando se desea un control más fino del rolido en el eje posterior.

Un aspecto a considerar es que algunos automóviles modernos emplean resortes neumáticos en el eje trasero para compensar variaciones de carga. Esto resulta especialmente útil en vehículos que transportan pasajeros y equipaje de forma frecuente.

Tipos de suspensión y sus componentes específicos

Cada tipo de suspensión emplea un conjunto diferente de piezas organizadas de manera específica. La elección del diseño depende del segmento del vehículo, el uso previsto y el equilibrio entre confort, rendimiento y coste de fabricación.

A continuación se muestra un resumen de los diseños más utilizados y las piezas que los componen. Un automóvil puede combinar un tipo de suspensión en el eje delantero y otro distinto en el trasero, algo habitual en la industria.

Tipo de suspensión	Componentes principales	Ventaja clave	Uso habitual
McPherson	Columna (amortiguador + muelle), brazo inferior, rótula, torreta	Diseño compacto y económico	Turismos de gama media
Doble horquilla	Brazo superior, brazo inferior, muelle, amortiguador, dos rótulas	Control preciso de geometría	Deportivos y gama alta
Eje rígido con ballestas	Eje rígido, ballestas, amortiguadores, abrazaderas en U	Alta capacidad de carga	Camiones y todoterrenos
Multibrazo (multilink)	3 a 5 brazos por rueda, muelle, amortiguador, rótulas y bujes	Máxima adaptabilidad y confort	Berlinas y SUV prémium
Neumática / hidroneumática	Bolsas de aire o esferas, compresor, válvulas, sensores	Ajuste automático de altura y rigidez	Vehículos de lujo y autobuses

Suspensión McPherson

La suspensión McPherson es el diseño más utilizado en el eje delantero de turismos. Fue desarrollada por el ingeniero Earle S. MacPherson en la década de 1940 y se popularizó por su sencillez constructiva y bajo coste.

Su elemento central es la columna o puntal, que integra el amortiguador y el muelle helicoidal en una sola unidad vertical. La parte superior se fija a la carrocería mediante un cojinete de empuje que permite el giro de la dirección. La parte inferior se conecta a la mangueta.

Solo necesita un brazo de control inferior y una rótula para completar el sistema. Eso ahorra espacio, peso y piezas en comparación con la doble horquilla. Sin embargo, su geometría varía más durante el recorrido, lo que limita su rendimiento en vehículos deportivos de alto nivel.

El punto débil suele ser el cojinete superior, que se desgasta con los giros repetidos de la dirección. Un cojinete deteriorado produce crujidos al girar el volante parado y puede alterar la alineación del eje delantero. Este componente trabaja de forma coordinada con otros sistemas del tren motriz, del mismo modo en que la correa y cadena de distribución sincronizan el motor.

Suspensión de doble horquilla o doble triángulo

La suspensión de doble horquilla utiliza dos brazos de control con forma de triángulo o A, uno superior y otro inferior, articulados al chasis. El muelle y el amortiguador se montan de forma independiente, generalmente entre el brazo inferior y la carrocería.

Esta configuración permite un control preciso del ángulo de caída durante todo el recorrido de la suspensión. A diferencia del McPherson, los cambios de geometría son mínimos, lo que mejora la adherencia del neumático en curvas exigentes.

Se emplea en vehículos deportivos, berlinas de gama alta y coches de competición. Su principal desventaja es que ocupa más espacio y requiere más piezas, lo que encarece la fabricación y el mantenimiento.

Los vehículos con este tipo de suspensión suelen ofrecer un comportamiento dinámico superior, especialmente en la combinación de motores potentes. Es común encontrarlo en automóviles equipados tanto con motor atmosférico como turboalimentado, donde la tracción precisa resulta imprescindible.

Suspensión de eje rígido con ballestas

La suspensión de eje rígido conecta ambas ruedas del mismo eje mediante una viga sólida. Las ballestas se fijan longitudinalmente entre el chasis y el eje, actuando como elemento elástico y como componente de guiado al mismo tiempo.

Este diseño es el más antiguo y también el más resistente. Soporta cargas muy elevadas sin alterar su geometría, por lo que sigue siendo la elección preferida para camiones, vehículos industriales y todoterrenos orientados al campo.

Su principal limitación es que el movimiento de una rueda afecta directamente a la otra, ya que están unidas por el eje. Esto reduce el confort y la adherencia en superficies irregulares comparado con las suspensiones independientes.

Los amortiguadores se montan en paralelo a las ballestas para controlar el rebote. Las abrazaderas en U sujetan el eje a las ballestas, y los bujes de los ojos de la ballesta son los puntos que más desgaste sufren por el movimiento oscilante constante.

Suspensión multibrazo o multilink

La suspensión multibrazo emplea entre tres y cinco brazos por rueda, cada uno orientado en un plano diferente. Cada brazo controla un aspecto específico de la geometría: ángulo de caída, convergencia, desplazamiento longitudinal y posición lateral.

Este diseño ofrece la mayor libertad para ajustar el comportamiento de la suspensión. Los ingenieros pueden optimizar la respuesta ante frenadas, aceleraciones y curvas de forma independiente, lo que se traduce en un equilibrio superior entre confort y deportividad.

Se utiliza sobre todo en el eje trasero de berlinas, SUV de gama alta y vehículos deportivos. En algunos modelos, también aparece en el eje delantero como alternativa a la doble horquilla, especialmente cuando se busca reducir la intrusión en el compartimento motor.

La complejidad del sistema implica un mayor número de bujes, rótulas y puntos de anclaje. Eso encarece el mantenimiento, pero el beneficio en dinámica de conducción justifica la inversión en vehículos donde el rendimiento es prioritario. Estos automóviles suelen incorporar transmisiones avanzadas como la caja de cambios de doble embrague para aprovechar al máximo el control de tracción que ofrece esta suspensión.

Suspensión neumática e hidroneumática

La suspensión neumática reemplaza los muelles convencionales por bolsas de aire comprimido, mientras que la hidroneumática utiliza esferas que combinan gas y fluido hidráulico. Ambos sistemas permiten ajustar la altura del vehículo y la firmeza de la suspensión de forma automática.

En la neumática, un compresor eléctrico genera la presión necesaria y la distribuye a cada bolsa a través de un circuito de válvulas controladas electrónicamente. Los sensores de altura informan a la unidad de control para mantener la carrocería nivelada independientemente de la carga.

La hidroneumática, popularizada por Citroën, emplea esferas divididas en dos cámaras: una con gas nitrógeno y otra con líquido hidráulico. Cuando la suspensión se comprime, el líquido empuja al gas, que actúa como elemento elástico. El resultado es una suavidad de marcha difícil de igualar con sistemas convencionales.

Estos diseños necesitan mantenimiento específico y las reparaciones pueden resultar costosas. No obstante, la capacidad de nivelación automática y el confort excepcional los hacen indispensables en vehículos de lujo, autobuses de larga distancia y camiones con carga variable. La eficiencia del motor que impulsa estos vehículos también depende de factores como la relación de compresión en un motor, que influye en la potencia disponible para mover el conjunto.

Síntomas de desgaste en las piezas de suspensión

Detectar a tiempo los signos de desgaste evita reparaciones costosas y accidentes. La suspensión se deteriora de forma gradual, por lo que muchos conductores se acostumbran a sus síntomas sin notar que algo anda mal. A continuación se muestran las señales más habituales.

Ante cualquiera de estas señales, lo más recomendable es acudir a un taller especializado. Un diagnóstico visual y de prueba en carretera permite identificar la pieza afectada con precisión y evitar que el problema se extienda a otros componentes.

Cuidados y mantenimiento del sistema de suspensión

El mantenimiento preventivo prolonga la vida útil de cada componente y garantiza un comportamiento seguro del vehículo. No se trata de intervenciones complejas, sino de revisiones periódicas y hábitos de conducción conscientes.

Mantener la suspensión en buen estado no solo protege la comodidad de marcha. También conserva la eficacia de los frenos, la adherencia de los neumáticos y la estabilidad general del vehículo, aspectos que están directamente relacionados con la seguridad vial.

Preguntas frecuentes

¿Cuáles son las partes principales del sistema de suspensión?

El sistema de suspensión se compone de tres grupos fundamentales de piezas. El primer grupo incluye los elementos elásticos como muelles helicoidales, ballestas, barras de torsión y resortes neumáticos, que absorben la energía de los impactos. El segundo grupo corresponde a los amortiguadores, encargados de disipar esa energía y evitar que el vehículo oscile de forma descontrolada. El tercer grupo abarca los componentes de guiado y articulación, como brazos de control, rótulas, bujes y manguetas, que mantienen la rueda en la posición geométrica correcta durante todo el recorrido de la suspensión.

¿Cada cuánto tiempo se deben reemplazar los amortiguadores?

La vida útil de un amortiguador varía según las condiciones de uso, el tipo de vía y el estilo de conducción. Como referencia general, la mayoría de los fabricantes y talleres recomiendan sustituirlos entre los 60.000 y los 80.000 kilómetros recorridos. Sin embargo, un vehículo que circula frecuentemente por caminos en mal estado o con carga elevada puede necesitar el cambio antes. Lo más fiable es realizar inspecciones visuales periódicas en busca de fugas de aceite por el vástago y pruebas de rebote para evaluar su capacidad de amortiguación real.

¿Cómo saber si la suspensión de mi automóvil está fallando?

Existen varias señales que indican un problema en la suspensión del vehículo. Las más frecuentes son el rebote excesivo al pasar baches, ruidos metálicos o golpes secos al circular por superficies irregulares, desgaste desigual de los neumáticos, inclinación lateral visible de la carrocería y una dirección que se siente imprecisa o que tira hacia un lado. También se puede hacer una prueba sencilla presionando con fuerza una esquina del vehículo: si la carrocería sube y baja más de dos veces antes de estabilizarse, el amortiguador de esa rueda necesita atención.

¿Qué diferencia hay entre suspensión independiente y dependiente?

En una suspensión independiente, cada rueda del mismo eje se mueve de forma autónoma sin afectar a la rueda opuesta. Esto permite una mejor adaptación al terreno, mayor confort y una adherencia más consistente de los neumáticos. Los diseños McPherson, doble horquilla y multibrazo pertenecen a esta categoría. Por otro lado, la suspensión dependiente o de eje rígido conecta ambas ruedas mediante una viga sólida, de modo que el movimiento de una rueda influye directamente en la otra. Es más robusta y económica, por lo que se utiliza en vehículos comerciales, camiones y todoterrenos destinados a trabajo pesado.

¿Qué pasa si se conduce con la suspensión en mal estado?

Conducir con componentes de suspensión deteriorados compromete seriamente la seguridad del vehículo. Los neumáticos pierden contacto con el asfalto durante las oscilaciones no controladas, lo que alarga la distancia de frenado y reduce la tracción en curvas. Además, las piezas dañadas transfieren esfuerzos anormales a otros componentes sanos, acelerando su desgaste. Los amortiguadores agotados provocan fatiga prematura en los muelles, y las rótulas con holgura pueden terminar separándose del brazo, dejando la rueda sin soporte. A largo plazo, la reparación resulta mucho más costosa porque afecta a más piezas de las que inicialmente presentaban el problema.

¿Cuánto cuesta reparar el sistema de suspensión de un auto?

El coste de reparación depende del componente afectado, la marca del vehículo y la región donde se realice el trabajo. Reemplazar un par de amortiguadores convencionales puede oscilar entre 150 y 400 dólares, incluyendo mano de obra, mientras que un juego de silentblocks o bieletas suele costar entre 50 y 150 dólares. Las reparaciones en suspensiones neumáticas o adaptativas son significativamente más caras, pudiendo superar los 1.000 dólares por una sola bolsa de aire o un compresor. Lo recomendable es solicitar un presupuesto detallado tras la inspección y priorizar las piezas que afectan directamente a la seguridad antes de las que solo influyen en el confort.

¿Influye el tipo de neumático en el rendimiento de la suspensión?

El neumático es el primer filtro entre la carretera y la suspensión, por lo que su tipo y estado afectan directamente al comportamiento del conjunto. Un neumático con perfil alto absorbe más irregularidades antes de transmitirlas al muelle y al amortiguador, mientras que uno de perfil bajo transfiere los impactos de forma más directa, exigiendo más trabajo a la suspensión. La presión de inflado también influye: un neumático con presión baja deforma su flanco en exceso, alterando la geometría de contacto y la respuesta de los brazos de control. Por ello, mantener los neumáticos en buen estado y con la presión adecuada complementa el funcionamiento óptimo de toda la suspensión.

¿Se puede modificar la suspensión de un automóvil de serie?

Sí, existen kits de suspensión deportiva, de elevación y de rebaje que permiten modificar la altura, la rigidez y el comportamiento del vehículo. Sin embargo, cualquier cambio debe respetar la normativa legal vigente en cada país para no perder la homologación del automóvil. Montar muelles más cortos sin amortiguadores adecuados, por ejemplo, puede provocar que los topes de compresión golpeen constantemente, dañando la carrocería y reduciendo la seguridad. Lo ideal es acudir a talleres especializados que ofrezcan kits completos (muelles y amortiguadores diseñados para trabajar juntos) y que gestionen la documentación necesaria para circular de forma legal.

¿Qué relación tiene la suspensión con el sistema de frenos?

La suspensión y los frenos trabajan de forma conjunta para detener el vehículo de manera segura. Cuando la suspensión funciona correctamente, los neumáticos mantienen un contacto uniforme con el asfalto, lo que permite que las pastillas y discos de freno ejerzan la máxima fuerza de frenado. Si un amortiguador está desgastado, la rueda puede rebotar y perder contacto con la superficie justo en el momento de la frenada, aumentando la distancia de detención. La mangueta, además, es la pieza que soporta tanto los componentes de suspensión como el disco y la pinza de freno, de modo que cualquier anomalía en ella afecta a ambos sistemas simultáneamente.

¿Por qué algunos vehículos tienen suspensiones diferentes en cada eje?

Los fabricantes eligen configuraciones distintas para el eje delantero y el trasero porque cada uno enfrenta requisitos mecánicos diferentes. El eje delantero soporta el peso del motor y debe integrar el sistema de dirección, lo que exige un diseño más complejo como el McPherson o la doble horquilla. El eje trasero, en cambio, no necesita girar las ruedas y suele priorizar la estabilidad lateral y la absorción de carga variable, por lo que se emplean diseños más sencillos como el eje torsional o el multibrazo. Esta combinación permite optimizar costes de fabricación sin sacrificar el rendimiento dinámico global del automóvil, dentro de lo que abarca la disciplina de la ingeniería automotriz.

Conclusión

A lo largo de este artículo has podido conocer en detalle cada una de las piezas que componen el sistema de suspensión de un automóvil. Desde los elementos elásticos que absorben los impactos hasta los componentes de guiado que mantienen las ruedas en la posición correcta, todo el sistema funciona como un conjunto coordinado para ofrecerte comodidad y seguridad.

Ahora entiendes cómo trabajan los muelles, amortiguadores, brazos de control, rótulas, bujes y barras estabilizadoras. Saber qué hace cada pieza te permite detectar síntomas de desgaste a tiempo, tomar mejores decisiones de mantenimiento y comunicarte con claridad cuando acudas a un taller especializado.

Conocer tu vehículo en profundidad siempre marca una diferencia en la forma de conducir y de cuidar tu automóvil. En este sitio web encontrarás más contenidos relacionados con la mecánica y la tecnología automotriz que te ayudarán a seguir aprendiendo sobre cada sistema que hace posible una conducción segura y eficiente.

Sigue aprendiendo:
