¿Qué son los muros pantalla?

¿Qué son los muros pantalla y sus funciones básicas?

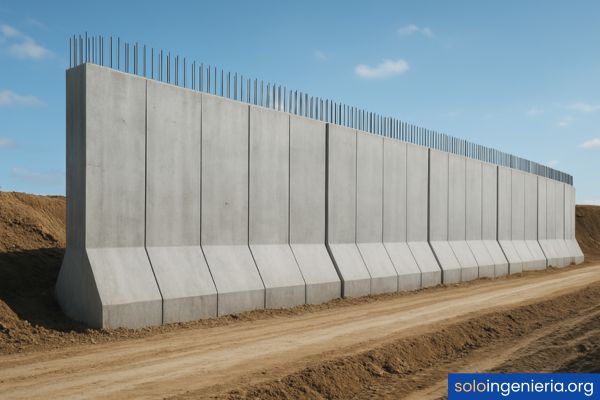

Los muros pantalla son elementos estructurales enterrados que trabajan como una gran viga vertical empotrada en el terreno. Se construyen antes de excavar y resisten los empujes de tierras y agua, permitiendo vaciar el interior para ejecutar sótanos, túneles o cimentaciones profundas con seguridad.

En la práctica, un muro pantalla actúa como frontera entre la excavación y el terreno existente. Su comportamiento combina resistencia del hormigón, colaboración del suelo y, cuando es necesario, ayuda de anclajes, puntales o forjados. El objetivo principal es limitar desplazamientos y evitar fallos del terreno que afecten a personas, edificios o infraestructuras colindantes..

Las funciones básicas que suelen cumplir son:.

• Contención de tierras: Evitar deslizamientos y derrumbes de los taludes verticales o casi verticales durante y después de la excavación.
• Control del agua subterránea: Reducir o cortar el flujo de agua a través del terreno, limitando filtraciones y subpresiones en la excavación.
• Soporte estructural de la superestructura: Trabajar como muro perimetral resistente de sótanos y, en muchos casos, como parte de la cimentación.
• Reducción de asientos y movimientos en superficie: Minimizar desplazamientos del terreno que puedan dañar edificios cercanos, calzadas, servicios enterrados o vías ferroviarias.
• Barrera frente a vibraciones y ruidos: En algunos proyectos urbanos, contribuir a disminuir la transmisión de vibraciones y el paso de ruidos asociados a tráfico o maquinaria.
• Elemento definitivo de la obra: Actuar no solo como sostenimiento provisional, sino como cierre exterior definitivo del sótano o estructura enterrada.

En muchos casos, los muros pantalla se integran con otros sistemas, como pilotes de cimentación para transmitir cargas profundas, o con forjados que colaboran como arriostramiento horizontal. La clave está en concebir el conjunto como un único sistema suelo-estructura.

Elementos principales de un muro pantalla y su entorno

Para entender el comportamiento de los muros pantalla, conviene identificar sus componentes básicos y el entorno geotécnico que los rodea. A continuación se describen los más habituales en obra urbana.

Cada elemento influye en la seguridad y en la durabilidad, por lo que es importante conocer su función desde el proyecto hasta la fase de explotación del edificio o infraestructura.

• Panel o elemento de muro: Tramo de muro ejecutado en una fase de hormigonado. Su longitud depende del sistema constructivo y de la maquinaria disponible.
• Hormigón del muro: Material estructural principal. Debe tener buena trabajabilidad, resistencia y durabilidad frente a agua, sales y agentes agresivos del terreno.
• Armadura principal: Jaula de barras de acero que resiste los momentos flectores y esfuerzos cortantes. Su disposición condiciona el espesor del muro y los recubrimientos.
• Armadura secundaria: Barras o cercos que controlan fisuración, mejoran la ductilidad y facilitan la transmisión de esfuerzos entre paneles.
• Lodo de perforación o estabilización: Suspensión de bentonita o polímeros que estabiliza las zanjas durante la excavación previa al hormigonado.
• Sellos y juntas entre paneles: Elementos que garantizan continuidad hidráulica y estructural entre paneles contiguos, reduciendo filtraciones y concentraciones de tensiones.
• Anclajes o tirantes: Elementos activos o pasivos que transmiten parte del empuje del terreno a estratos más profundos y competentes.
• Puntales y arriostramientos: Vigas metálicas o de hormigón que conectan muros opuestos en excavaciones abiertas, reduciendo desplazamientos.
• Forjados de losas de sótano: Elementos horizontales que, una vez construidos, arriostran el muro y se integran en el esquema resistente del edificio.
• Terreno natural: Suelo o roca que genera el empuje sobre el muro. Sus características geotécnicas determinan el diseño.
• Nivel freático y flujo de agua: Condiciona esfuerzos hidráulicos, filtraciones y posibles subpresiones en el fondo de la excavación.
• Estructuras vecinas: Cimentaciones, redes de servicios, pavimentos y edificaciones que pueden verse afectados por movimientos del terreno.

Funciones estructurales e hidráulicas de los muros pantalla

Desde el punto de vista estructural, un muro pantalla trabaja como una viga empotrada en el terreno, sometida a esfuerzos de flexión, cortante y, en menor medida, axiles. El empuje del terreno no es uniforme, sino que varía con la profundidad según el tipo de apoyo y las fases de excavación.

En excavaciones profundas, el comportamiento es claramente hiperestático: los anclajes, puntales y forjados modifican la distribución de momentos y flechas. Un error frecuente es considerar un esquema excesivamente simple que no refleje las fases constructivas reales, lo que puede llevar a subestimar los desplazamientos y las tensiones en servicio.

El muro pantalla también soporta cargas verticales cuando sirve como cimentación perimetral. En este caso, el diseño debe considerar la interacción entre empujes horizontales y esfuerzos axiles transmitidos por la superestructura, similar a lo que sucede en otros muros de contención portantes.

En el plano hidráulico, los muros pantalla actúan como barrera parcial o casi total frente al flujo de agua subterránea. Su continuidad y su grado de empotramiento en estratos impermeables condicionan la capacidad de reducir caudales y presiones de agua dentro de la excavación.

Cuando el nivel freático es alto, el muro debe diseñarse para resistir empujes hidrostáticos, posibles subpresiones bajo la losa de fondo y filtraciones por juntas. En situaciones desfavorables se combinan soluciones como drenes, rebajamiento del nivel freático y un control estricto de la estanqueidad de las juntas.

A continuación se resumen las principales funciones estructurales e hidráulicas:

Función	Aspectos clave de diseño
Resistencia a empujes de tierras	Modelo de presión de tierras, tipo de apoyo, secuencia de excavación, coeficiente de empotramiento y rigidez del muro.
Control de deformaciones	Compatibilidad con estructuras vecinas, límite de desplazamientos admisibles, rigidez global del sistema muro-anclajes-forjados.
Soporte de cargas verticales	Combinación de esfuerzos axiles y flexión, interacción con la losa de cimentación y estratos portantes.
Reducción del flujo de agua	Profundidad relativa respecto a capas impermeables, calidad de juntas, presencia de drenes y bombeo controlado.
Estanqueidad del recinto	Control de junta panel-panel, posibles inyecciones de sellado y durabilidad frente a ciclos húmedo-seco.

Muro pantalla frente a otros sistemas de contención vertical

En proyectos de contención vertical se pueden emplear muchas soluciones. Los muros pantalla compiten con tablestacas metálicas, pantallas de pilotes, muros berlinenses o taludes sostenidos con anclajes. La elección depende de profundidad, entorno urbano, presencia de agua y condicionantes económicos.

En entornos urbanos densos, los muros pantalla suelen ser preferibles cuando se necesitan sótanos de varios niveles, alta rigidez y un control estricto de las deformaciones. La posibilidad de que el muro pantalla forme parte definitiva del edificio reduce plazos y evita estructuras dobles, lo que aporta eficiencia funcional y económica.

Frente a tablestacas, los muros pantalla ofrecen mayor rigidez, mejor comportamiento hidráulico y mejor integración arquitectónica, aunque requieren más medios especializados y un coste inicial superior. En suelos muy duros o con presencia de roca, el uso de cuchara hidráulica o hidrofresa permite alcanzar cotas que las tablestacas no logran.

Si se comparan con los muros berlinenses, estos últimos suelen resultar más económicos en profundidades moderadas y cuando las deformaciones admisibles son mayores. Sin embargo, el muro berlinés presenta discontinuidades, menor estanqueidad y requiere un espacio de excavación más amplio.

En taludes estabilizados con anclajes, la solución es adecuada cuando se dispone de espacio horizontal y los movimientos controlados son compatibles con las estructuras vecinas. En cambio, si se necesita un cerramiento vertical casi perfecto y aprovecha el muro como cerramiento definitivo, el muro pantalla ofrece claras ventajas.

A continuación se presenta una comparación sintética:.

Sistema	Ventajas principales	Limitaciones típicas
Muro pantalla	Alta rigidez, buena estanqueidad, uso definitivo como cerramiento y gran profundidad posible.	Coste elevado, requerimiento de maquinaria especializada y sensibilidad a la calidad de ejecución.
Tablestacas metálicas	Rapidez de ejecución, posibilidad de reutilización y buena adaptación a obras temporales.	Menor rigidez, peor comportamiento en suelos duros y ruido/vibraciones por hinca.
Muro berlinés	Coste relativamente bajo y montaje flexible en parcelas estrechas.	Discontinuidad, menor estanqueidad y limitación de profundidad económica.
Talud anclado	Solución eficiente cuando hay espacio y el terreno es estable a corto plazo.	No es viable en parcelas muy ajustadas ni donde se prohíben desplazamientos apreciables.

Tipos de muros pantalla y principales aplicaciones

Los muros pantalla se pueden clasificar según cómo se ejecutan, cómo trabajan estructuralmente y para qué se emplean. Esta clasificación ayuda a seleccionar la solución más adecuada en cada proyecto concreto.

Comprender las diferencias permite optimizar costes, acortar plazos y reducir riesgos en la fase de construcción. A continuación se repasan las tipologías más habituales y sus usos más frecuentes en obra civil y edificación.

Clasificación de los muros pantalla según su ejecución

Según el método constructivo, se distinguen varias familias de muros pantalla. Cada sistema exige un equipo específico, un tipo de control distinto y tiene limitaciones de geometría y profundidad.

Con una buena elección del procedimiento, el constructor adapta la solución a los condicionantes de la obra: acceso de maquinaria, espacio disponible, ruido permitido y calidad del terreno.

• Muros pantalla continuos de hormigón in situ: Se ejecutan mediante excavación de paneles con cuchara o hidrofresa, estabilizados con lodo y hormigonados con tubo tremie.
• Muros pantalla de pilotes secantes o tangentes: Consisten en una alineación de pilotes solapados o próximos que forman una pantalla prácticamente continua.
• Muros pantalla prefabricados: Utilizan paneles de hormigón prefabricado insertados en una zanja previamente ejecutada, habitualmente con lodo.
• Soluciones mixtas: Combinan tramos continuos con pilotes o elementos prefabricados, adaptándose a cambios de geometría o condiciones del terreno.

Muros pantalla continuos de hormigón in situ

En esta tipología, la pantalla se construye mediante la excavación de zanjas profundas con ayuda de lodos bentoníticos o polímeros. Estos lodos estabilizan las paredes hasta que se introduce la armadura y se hormigona el panel.

El procedimiento permite alcanzar grandes profundidades y espesores. Es especialmente útil en zonas urbanas donde se necesitan sótanos de varios niveles y se exige un control estricto de deformaciones y filtraciones. La continuidad del hormigón ofrece una gran rigidez y buena durabilidad.

Muros pantalla de pilotes secantes y tangentes

Los muros pantalla formados por pilotes se ejecutan perforando una serie de pilotes contiguos. En los pilotes secantes, los fustes se solapan unos con otros, generando una barrera casi continua.

En los muros de pilotes tangentes existe un pequeño espacio entre ellos que puede sellarse con inyecciones o morteros proyectados. Esta solución es habitual donde la geometría es irregular o el acceso para maquinaria de pantalla continua es limitado.

Muros pantalla prefabricados y soluciones mixtas

En los muros pantalla prefabricados, primero se excava una zanja estabilizada con lodos o con un sistema de entibación. Después se colocan paneles prefabricados que forman el paramento definitivo del muro.

Las soluciones mixtas combinan paneles in situ y prefabricados o tramos de pantalla continua con pilotes. Se emplean cuando el proyecto presenta variaciones importantes de profundidad, presencia de servicios o exigencias arquitectónicas singulares.

Tipos de muros pantalla según su esquema resistente

Desde el punto de vista estructural, los muros pantalla se clasifican por la forma en que están apoyados y por cómo transmiten los esfuerzos al terreno. Esta clasificación define el tipo de análisis y las comprobaciones necesarias.

El esquema resistente puede variar a lo largo de la obra: un mismo muro pantalla puede empezar trabajando en voladizo y, cuando se construyen anclajes o forjados, pasar a funcionar como un sistema arriostrado.

• Muros pantalla en voladizo: Solo empotrados en el terreno, sin anclajes ni puntales, para pequeñas profundidades.
• Muros pantalla arriostrados: Apoyados en losas o forjados de los sótanos que actúan como vigas horizontales de arriostramiento.
• Muros pantalla apuntalados: Sostenidos mediante puntales metálicos o de hormigón durante la fase de excavación.
• Muros pantalla anclados: Estabilizados con tirantes activos o pasivos que fijan el muro a estratos más profundos.

Muros pantalla en voladizo

Los muros pantalla en voladizo son aquellos que solo cuentan con el empotramiento en el terreno como sistema de apoyo. No tienen anclajes ni soportes adicionales, por lo que su capacidad se limita a excavaciones de poca profundidad.

Esta configuración es habitual en zanjas de servicios o semisótanos poco profundos. El diseño exige espesores mayores y longitudes de empotramiento suficientes para garantizar estabilidad frente al vuelco y deslizamiento.

Muros pantalla arriostrados y apuntalados

En los muros pantalla arriostrados, los forjados de los sótanos o las losas intermedias actúan como apoyos horizontales que reducen flexiones y desplazamientos. El muro pasa a trabajar como una viga continua con varios puntos de apoyo.

En la fase de excavación, antes de construir las losas, se pueden emplear puntales metálicos para mantener bajo control los desplazamientos. Estos puntales se retiran conforme se ejecutan los forjados definitivos del edificio.

Muros pantalla anclados con tirantes activos

Los muros pantalla anclados utilizan tirantes inclinados que se fijan en el terreno mediante bulbos de anclaje inyectados. Tras el fraguado, se tesan para aplicar una fuerza activa que contrarresta el empuje del terreno.

Este sistema es muy eficaz en excavaciones profundas donde no hay espacio para puntales interiores o cuando se requiere mantener libre el hueco central para la maquinaria. Un diseño adecuado de los anclajes y de su secuencia de tesado es decisivo para el control de las deformaciones.

Muros pantalla para excavaciones profundas y sótanos

En edificios y obras lineales con varios niveles bajo rasante, los muros pantalla juegan un papel clave como cerramiento perimetral y elemento de cimentación. Su diseño debe coordinarse con el sistema estructural general del proyecto.

El comportamiento en servicio de un sótano profundo depende tanto del muro pantalla como de las losas y vigas que lo arriostran. Un diseño integrado evita patologías como fisuras excesivas, filtraciones o asientos diferenciales.

• Muros pantalla para sótanos de edificios y aparcamientos: Permiten sótanos de varias plantas con cerramientos resistentes y relativamente delgados.
• Muros pantalla en estaciones de metro: Se emplean en túneles a cielo abierto y vestíbulos subterráneos urbanos.
• Muros pantalla en cimentaciones profundas junto a edificaciones: Consiguen excavaciones seguras en parcelas estrechas y entornos consolidados.

Muros pantalla para sótanos de edificios y aparcamientos

En edificación urbana, los sótanos para garajes y trasteros suelen ocupar toda la parcela. Los muros pantalla permiten excavar a plomo hasta varios niveles y utilizar el propio muro como cerramiento y apoyo de los forjados.

Este enfoque reduce el ancho de la estructura perimetral y maximiza el espacio útil. Además, la continuidad del muro facilita la impermeabilización y el aislamiento frente a ruidos y vibraciones procedentes del exterior.

Muros pantalla en estaciones de metro y túneles a cielo abierto

En obras de metro y pasos soterrados se recurre con frecuencia al método de “cajón abierto”: primero se construyen los muros pantalla, después se ejecutan las losas superiores y más tarde se excava bajo su protección.

De este modo se minimiza la afección al tráfico en superficie y se mantiene la estabilidad de edificios cercanos. La secuencia constructiva es tan importante como el propio dimensionamiento del muro, ya que condiciona los estados tensionales en cada fase.

Muros pantalla en cimentaciones profundas junto a edificaciones

Cuando se construye un nuevo edificio junto a otro existente, los muros pantalla permiten excavar en contacto con la cimentación vecina con un riesgo muy limitado de asientos y deslizamientos.

En estos casos se complementa el muro con un análisis detallado de interacción suelo-estructura y, si es necesario, con instrumentación para controlar movimientos. El objetivo es garantizar la seguridad de las edificaciones colindantes durante toda la obra.

Criterios de elección del tipo de muro pantalla en proyecto

La elección del tipo de muro pantalla no se basa solo en la profundidad de excavación. Intervienen factores geotécnicos, urbanos, económicos y de plazo que deben valorarse de manera conjunta.

Un enfoque adecuado consiste en comparar varias alternativas en fases tempranas del proyecto, evaluando no solo el coste directo del muro, sino también los efectos sobre la planificación y el riesgo global de la obra.

• Condiciones geotécnicas: Tipo de suelo, presencia de roca, nivel freático y riesgo de licuación o movimientos diferenciales.
• Entorno urbano y edificaciones vecinas: Distancia a cimentaciones existentes, sensibilidad a deformaciones y servicios enterrados.
• Profundidad y geometría de la excavación: Número de plantas bajo rasante, forma en planta y restricciones de acceso.
• Disponibilidad de medios y experiencia local: Maquinaria de pantalla continua, pilotadoras, equipos de inyección y personal especializado.
• Requisitos funcionales y arquitectónicos: Necesidad de acabados vistos, integración de huecos o pasos y compatibilidad con las instalaciones.
• Coste total y plazo de ejecución: No solo coste unitario del metro lineal, sino influencia en la programación general de la obra.

Diseño y cálculo de muros pantalla de hormigón

El diseño de muros pantalla combina geotecnia, estructuras y planificación constructiva. Un cálculo correcto tiene en cuenta las fases de excavación, los apoyos provisionales y el comportamiento en servicio cuando el edificio ya está en uso.

Además del cálculo estructural clásico, resulta clave valorar la interacción con elementos cercanos y considerar estados límite de servicio, como deformaciones admisibles o control de filtraciones.

Datos geotécnicos necesarios para el diseño del muro pantalla

El punto de partida de cualquier diseño de muro pantalla es una campaña geotécnica adecuada. Sin datos fiables del terreno, el cálculo se basa en hipótesis que pueden resultar peligrosas o excesivamente conservadoras.

Los estudios deben cubrir tanto el terreno dentro de la parcela como el entorno cercano, ya que el muro afecta a un volumen de suelo más amplio que el estricto contorno de la excavación.

• Estratigrafía detallada: Distribución y espesor de las capas de terreno, presencia de rellenos, suelos blandos o roca.
• Parámetros resistentes: Cohesión, ángulo de rozamiento, peso específico y módulos de deformación en cada estrato.
• Nivel freático y presiones de poro: Profundidad del agua, variaciones estacionales y posibles acuíferos confinados.
• Permeabilidad de los suelos: Coeficientes de filtración y direcciones preferentes de flujo.
• Presencia de elementos agresivos: Sulfatos, sales o contaminantes que puedan afectar al hormigón y al acero.
• Situación de cimentaciones vecinas: Profundidad, tipo de cimentación y sensibilidad a asientos.

Modelos de cálculo de muros pantalla y métodos habituales

El comportamiento de los muros pantalla puede modelizarse con distintos niveles de complejidad. La elección del método depende de la importancia de la obra, de la disponibilidad de datos y de la sensibilidad a deformaciones y asientos.

En proyectos sencillos pueden bastar métodos de equilibrio límite con hipótesis simplificadas. En obras complejas, con altos requerimientos de control de deformaciones, se recurre a modelos numéricos de elementos finitos o diferencias finitas que simulan el suelo y la estructura de manera conjunta.

Los métodos de equilibrio límite evalúan la estabilidad global y proporcionan esfuerzos máximos aproximados. No representan de forma detallada la distribución de desplazamientos, pero son útiles para dimensionamientos preliminares y para comprobar resultados de modelos más complejos.

El análisis numérico mediante elementos finitos permite considerar la no linealidad del suelo, las fases de excavación, los efectos del nivel freático y el comportamiento conjunto del muro, anclajes y losas de arriostramiento. Este enfoque resulta especialmente valioso en obras urbanas críticas donde los desplazamientos admisibles son muy reducidos.

A continuación se resumen los principales enfoques de cálculo:.

Tipo de modelo	Aplicaciones habituales	Ventajas principales	Limitaciones
Métodos de equilibrio límite	Muros en voladizo o con un único apoyo, predimensionado y comprobaciones rápidas.	Sencillez, rapidez de cálculo y fácil interpretación de resultados.	No proporcionan distribución detallada de deformaciones ni estados tensionales complejos.
Modelos de viga sobre cimientos elásticos	Muros con uno o varios apoyos, evaluación de flechas y momentos.	Equilibrio entre simplicidad y realismo, parámetros calibrables.	Representación simplificada del comportamiento real del suelo.
Elementos finitos / diferencias finitas	Excavaciones profundas, obras próximas a edificios sensibles y análisis de fases.	Modelización avanzada del suelo, fases constructivas y nivel freático.	Requiere datos geotécnicos detallados y experiencia en interpretación.

Métodos de equilibrio límite para muros pantalla

Los métodos de equilibrio límite se basan en igualar la resultante de empujes activos y pasivos del terreno, considerando el muro como un cuerpo rígido en equilibrio. Se emplean coeficientes de empuje derivados de teorías clásicas de la mecánica de suelos.

Son adecuados para muros en voladizo o con un apoyo sencillo y para obtener esfuerzos de cálculo de forma rápida. No obstante, su precisión disminuye cuando el esquema resistente es hiperestático o cuando se requieren estimaciones detalladas de deformaciones.

Análisis numérico mediante elementos finitos o diferencias

Los modelos de elementos finitos o diferencias finitas representan el muro y el terreno como un medio continuo discretizado. Permiten introducir leyes constitutivas no lineales para los suelos y simular fase a fase la excavación y la construcción de apoyos.

Este tipo de análisis requiere más tiempo de cálculo y experiencia, pero ofrece información muy valiosa sobre distribuciones de tensiones, filtraciones y desplazamientos. Se ha convertido en una herramienta habitual en excavaciones profundas en zonas urbanas densamente edificadas.

Dimensionamiento básico: espesor, empotramiento y armadura

El dimensionamiento básico de un muro pantalla gira en torno a tres decisiones: espesor del muro, profundidad de empotramiento y cuantía de armadura. Cada una influye en la seguridad, economía y facilidad constructiva.

Una buena estrategia es iterar entre cálculo estructural y constructivo, buscando un equilibrio entre rigidez suficiente, consumo razonable de material y compatibilidad con la maquinaria disponible.

• Espesor del muro: Se elige en función de la profundidad de excavación, esquema resistente, cargas verticales y límites de deformación.
• Profundidad de empotramiento: Debe garantizar la estabilidad frente al empuje pasivo, el vuelco y el deslizamiento global.
• Cuantía de armadura longitudinal: Se dimensiona según momentos flectores máximos, control de fisuración y requisitos normativos mínimos.
• Armadura transversal y de reparto: Controla el cortante, la fisuración transversal y la estabilidad durante el izado y hormigonado.
• Recubrimientos: Protegen la armadura frente a la corrosión y aseguran la durabilidad del muro en contacto con el terreno y el agua.

Comprobación de estabilidad global y en servicio del conjunto

Además de verificar la resistencia de la sección de hormigón armado, es imprescindible comprobar la estabilidad global del sistema formado por muro, terreno y anclajes. Esto incluye el riesgo de deslizamiento, vuelco global y rotura del terreno por debajo del fondo de la excavación.

En servicio, las deformaciones del muro y los asientos del terreno deben mantenerse dentro de límites admisibles para no afectar a edificios cercanos, redes de servicios o pavimentos. Estas comprobaciones se basan en normativa y en recomendaciones específicas para obras urbanas.

Software de cálculo para muros pantalla y criterios de uso

Existen numerosos programas especializados para el cálculo de muros pantalla, desde aplicaciones sencillas de equilibrio límite hasta potentes paquetes de elementos finitos. La elección del software debe corresponder al tipo de obra y al nivel de detalle requerido.

Independientemente de la herramienta, resulta esencial comprender las hipótesis de cálculo, validar resultados con métodos simplificados y contrastar con la experiencia de obras similares. El software nunca sustituye al criterio técnico del proyectista, sino que lo complementa.

Métodos de ejecución de muros pantalla paso a paso

La ejecución de muros pantalla sigue una secuencia bien definida, que debe adaptarse a cada obra. Un buen control de cada fase reduce riesgos de colapsos parciales, desvíos de armaduras y problemas de calidad del hormigón.

A continuación se resume el proceso típico de construcción:.

• Replanteo y preparación de la obra: Marcado en planta del trazado del muro, comprobación de servicios enterrados y preparación de accesos para la maquinaria.
• Ejecución de muretes guía: Construcción de pequeños muros superficiales que guían la excavación y sirven de apoyo a la maquinaria.
• Excavación del panel con lodo: Extracción del terreno mediante cuchara o hidrofresa, mientras se rellena la zanja con lodo para estabilizar las paredes.
• Limpieza del fondo y control del lodo: Retirada de detritos, ajuste de densidad y viscosidad del lodo y verificación de la profundidad alcanzada.
• Colocación de la jaula de armadura: Izado y posicionamiento de la armadura, asegurando su centrado y recubrimiento adecuado respecto a los muretes guía.
• Hormigonado con tubo tremie: Vertido del hormigón desde el fondo hacia arriba, desplazando el lodo, sin interrumpir el flujo para evitar segregaciones.
• Recuperación y tratamiento del lodo: Bombeo del lodo desplazado, decantación y posible reutilización tras su acondicionamiento.
• Ejecución de paneles contiguos: Repetición del proceso, cuidando las juntas para garantizar continuidad estructural y estanqueidad.
• Cabeceo y limpieza superior: Recorte del hormigón de baja calidad en cabeza de muro y preparación para conectar losas o vigas de coronación.
• Excavación interior y arriostramiento: Excavación por fases, colocación de puntales o ejecución de losas que van arriostrando el muro.

Ventajas, desventajas y problemas de los muros pantalla

Los muros pantalla presentan importantes ventajas frente a otros sistemas de contención, pero también tienen limitaciones y posibles problemas si no se diseñan y ejecutan con rigor. Conocer ambos aspectos ayuda a tomar decisiones equilibradas en el proyecto.

En obras urbanas complejas, el gran atractivo de los muros pantalla es que permiten una excavación profunda con seguridad y, al mismo tiempo, sirven como parte definitiva del edificio o infraestructura.

Aspecto	Descripción
Principales ventajas	Alta rigidez, buen control de deformaciones, posibilidad de grandes profundidades, integración como cerramiento definitivo, buena resistencia al agua y adaptación a entornos urbanos densos.
Desventajas relevantes	Coste de ejecución elevado, necesidad de maquinaria y personal especializados, sensibilidad a la calidad del lodo y del hormigón y mayor complejidad de proyecto y control.
Problemas constructivos frecuentes	Desplazamientos excesivos, desviación de paneles, defectos de hormigonado, juntas poco estancas, pérdida de lodo al terreno o contaminación del hormigón por lodos sucios.
Riesgos geotécnicos asociados	Rotura del fondo de excavación, subpresiones, filtraciones concentradas, asientos diferenciales y afectación a edificios o servicios colindantes.
Condiciones de uso ideales	Excavaciones profundas en zonas urbanas, presencia de nivel freático, necesidad de alta estanqueidad y aprovechamiento del muro como parte de la estructura definitiva.

Medidas preventivas y soluciones frente a problemas típicos

Los principales problemas de los muros pantalla pueden prevenirse o mitigarse con medidas adecuadas de diseño, control de obra y mantenimiento. La clave está en anticipar los riesgos más probables según las características de cada proyecto.

Una combinación de buena ingeniería, supervisión rigurosa y auscultación permite detectar desviaciones a tiempo y actuar antes de que se conviertan en patologías graves o en situaciones de inestabilidad.

Problema	Medidas preventivas	Soluciones habituales
Desplazamientos excesivos del muro	Modelización adecuada, elección de esquema resistente rígido, anclajes o arriostramientos suficientes y control de fases de excavación.	Añadir arriostramientos, reforzar anclajes, limitar profundidad de excavación temporal y, en casos extremos, ejecutar refuerzos exteriores.
Filtraciones a través de juntas	Diseño cuidadoso de las juntas, control de ejecución, empleo de sellos hidroexpansivos y hormigones adecuados.	Inyecciones de resinas o lechadas, sellado local de juntas y mejora del drenaje interior.
Defectos de hormigonado	Control de lodos, hormigonado continuo, uso correcto del tubo tremie y recubrimientos suficientes.	Demoliciones localizadas, recrecidos, inyecciones y refuerzos con elementos metálicos o de hormigón adicional.
Subpresiones y levantamiento del fondo	Análisis hidráulico detallado, rebajamiento del nivel freático y dimensionamiento adecuado de la losa de fondo.	Instalación de pozos de alivio, drenajes y refuerzo de la losa o del sistema de anclaje al terreno.
Afectación a edificios vecinos	Estudio previo de cimentaciones, modelización de interacción y planificación de auscultación.	Ajuste de fases de excavación, refuerzo de cimentaciones existentes y, si es preciso, recalce con micropilotes o inyecciones.

Normativa de muros pantalla, seguridad y calidad

El diseño y la construcción de muros pantalla se apoyan en una combinación de normas de estructuras, geotecnia y seguridad en el trabajo. Cumplir estos requisitos asegura márgenes de seguridad adecuados durante la obra y en servicio.

Además de las normas generales de hormigón y estructuras, suelen existir guías y recomendaciones específicas para pantallas y excavaciones profundas, elaboradas por organismos técnicos o asociaciones profesionales.

Normas y recomendaciones aplicables al diseño de muros pantalla

Las normas de cálculo estructural de hormigón establecen los criterios de dimensionamiento de secciones, estados límite últimos y de servicio, requisitos de armadura y recubrimientos mínimos. Se aplican al muro pantalla igual que a otras estructuras de hormigón.

Las normas geotécnicas y de cimentaciones fijan procedimientos para determinar parámetros de suelo, coeficientes de seguridad frente a deslizamiento, vuelco y rotura del terreno. También orientan sobre ensayos de campo y laboratorio necesarios para proyectos de excavaciones profundas.

Requisitos de seguridad y salud en la ejecución en obra

La ejecución de muros pantalla implica riesgos específicos: manejo de maquinaria pesada, presencia de zanjas profundas, lodos y hormigones frescos. La seguridad y salud de los trabajadores debe ser una prioridad en la planificación.

Algunos requisitos básicos se pueden agrupar del siguiente modo:.

• Organización y planificación.:
  • Elaboración de un plan de seguridad específico para la fase de pantalla.
  • Coordinación de actividades con otras empresas presentes en la obra.
• Protección frente a caídas y hundimientos.:
  • Control estricto de accesos a la zona de excavación.
  • Barandillas, redes o sistemas equivalentes en coronación de pantallas.
  • Inspección periódica de muretes guía y de la estabilidad del terreno superficial.
• Manejo seguro de maquinaria y lodos.:
  • Formación específica de operadores de grúas, cucharas e hidrofresas.
  • Gestión adecuada de lodos de perforación y residuos asociados.
• Equipos de protección individual.:
  • Uso obligatorio de casco, calzado de seguridad, chaleco reflectante y, cuando proceda, protección ocular y guantes adecuados.

Control de calidad del hormigón, armaduras y lodos de perforación

El control de calidad en muros pantalla abarca materiales, procesos y resultados. Un buen control reduce la probabilidad de patologías posteriores difíciles de corregir una vez el muro está enterrado y ocupado por la estructura.

Los aspectos más relevantes suelen ser: ensayos de hormigón fresco y endurecido, inspecciones de armaduras y control de propiedades del lodo durante la excavación y justo antes del hormigonado.

Instrumentación y auscultación de muros pantalla en servicio

En obras sensibles, los muros pantalla se instrumentan para comprobar que el comportamiento real se ajusta a las previsiones de proyecto. Estos datos sirven para ajustar modelos y, si es necesario, modificar fases constructivas.

La auscultación puede incluir inclinómetros en el muro, piezómetros para controlar el agua subterránea y topografía de edificios colindantes. Una lectura y análisis periódicos permiten actuar de forma proactiva ante tendencias preocupantes.

Buenas prácticas en el diseño y ejecución de muros pantalla

Las buenas prácticas reúnen experiencias exitosas acumuladas en numerosos proyectos de ingeniería civil. Aplicarlas reduce riesgos técnicos y económicos, especialmente en obras urbanas o de gran profundidad.

A continuación se destacan algunas recomendaciones prácticas que ayudan a mejorar el resultado final de los muros pantalla, desde la fase de proyecto hasta la entrega de la obra.

• Integrar geotecnia y estructuras desde el inicio: Coordinar al geotécnico y al calculista estructural para definir soluciones coherentes.
• Considerar todas las fases de la obra: Modelar el comportamiento del muro durante la excavación, el tesado de anclajes y la construcción de los forjados.
• Elegir el método constructivo compatible con el entorno: Valorar ruidos, vibraciones, accesos y espacio para la maquinaria.
• Cuidar el diseño de juntas: Definir soluciones que aseguren continuidad estructural y buena estanqueidad a lo largo del tiempo.
• Planificar la auscultación: Establecer puntos de medida y frecuencias de lectura desde el inicio de los trabajos.
• Formar al personal de obra: Asegurar que los equipos conocen los criterios técnicos y las tolerancias admisibles en cada fase.

Errores frecuentes a evitar en muros pantalla de hormigón armado

Analizar errores habituales en proyectos anteriores permite anticipar problemas y mejorar la calidad de nuevas obras. Muchos fallos se repiten porque se subestiman ciertos detalles o se confía en exceso en la máquina o el software.

A continuación se recogen errores frecuentes y cómo evitarlos en el diseño y ejecución de muros pantalla de hormigón armado:.

• Subestimar la importancia del nivel freático: No considerar variaciones temporales ni presiones de agua puede llevar a problemas de subpresión y filtraciones.
• Ignorar la interacción con edificios vecinos: Diseñar solo el muro sin analizar cómo afectan los movimientos al entorno puede ser muy arriesgado.
• Disponer recubrimientos insuficientes: Reducir recubrimientos para meter más armadura favorece la corrosión y la aparición temprana de fisuras.
• Control insuficiente de los lodos: Trabajar con lodos fuera de rango de densidad y viscosidad provoca inestabilidad de la zanja y hormigones contaminados.
• No planificar anclajes y arriostramientos: Ejecutar la excavación sin un plan claro de apoyo puede derivar en desplazamientos superiores a los admisibles.
• Confiar ciegamente en el software: Aceptar resultados sin contrastarlos con métodos sencillos o experiencia previa puede conducir a diseños poco realistas.

Preguntas frecuentes

¿Cuándo conviene usar un muro pantalla frente a otras soluciones?

Conviene recurrir a muros pantalla cuando la excavación es profunda, el entorno está muy urbanizado o existen estructuras vecinas sensibles a deformaciones. También son recomendables si se necesita una buena estanqueidad frente al agua subterránea y se quiere que el propio muro actúe como cerramiento definitivo del sótano, optimizando espacio y plazos.

¿Qué diferencia hay entre un muro pantalla y un muro berlinés?

La diferencia principal es que el muro pantalla suele ser continuo de hormigón, mientras que el muro berlinés está formado por perfiles verticales y tablones entre ellos. El muro pantalla ofrece mayor rigidez y estanqueidad, se adapta mejor a excavaciones profundas y puede ser parte definitiva de la estructura. El muro berlinés es más económico, pero menos estanco.

¿Qué espesor y profundidad suelen tener los muros pantalla?

El espesor habitual de un muro pantalla urbano suele oscilar, según el proyecto, entre 40 y 120 centímetros. La profundidad puede variar desde unos pocos metros, en sótanos sencillos, hasta más de 30 metros en estaciones de metro o aparcamientos muy profundos. El valor exacto depende de los empujes, del esquema resistente y de las limitaciones de deformación.

¿Hasta qué profundidad se puede ejecutar un muro pantalla?

La profundidad máxima práctica depende de la maquinaria disponible y de las condiciones del terreno. En proyectos de gran entidad se han ejecutado muros pantalla que superan holgadamente los 40 metros de profundidad. Sin embargo, en obras convencionales suelen adoptarse profundidades menores, equilibrando necesidades funcionales, costes y riesgos constructivos razonables.

¿Cómo afecta el nivel freático al diseño de un muro pantalla?

El nivel freático influye directamente en los empujes sobre el muro y en la posibilidad de filtraciones y subpresiones bajo la excavación. Un nivel freático alto obliga a estudiar con detalle el comportamiento hidráulico, prever drenajes o bombeos temporales y dimensionar el muro para resistir empujes hidrostáticos. También condiciona el diseño de juntas y la durabilidad del hormigón empleado.

¿Cuál es el precio aproximado de un muro pantalla por m² o ml?

El coste de un muro pantalla varía mucho según el país, el tipo de terreno, la profundidad, el espesor y el acceso de la maquinaria. Como orden de magnitud, en obras urbanas el precio por metro cuadrado puede resultar sensiblemente superior al de soluciones superficiales, pero se compensa por el uso definitivo del muro y la reducción de riesgos y plazos totales de la obra.

¿Qué vida útil puede esperarse de un muro pantalla bien ejecutado?

Si se diseña con recubrimientos adecuados, un hormigón de calidad y un control riguroso de juntas y puntos singulares, la vida útil de un muro pantalla puede equipararse a la del propio edificio o infraestructura. Es habitual considerar horizontes superiores a 50 años, e incluso mayores, siempre que se respeten las recomendaciones de durabilidad y mantenimiento previstas en el proyecto inicial.

¿Se puede usar un muro pantalla solo como contención provisional?

Sí, en algunos proyectos el muro pantalla se diseña únicamente como contención provisional durante la fase de excavación y construcción de la estructura definitiva. En estos casos, el diseño puede optimizarse para un periodo de uso limitado. Sin embargo, es frecuente aprovechar el coste de la pantalla integrándola como parte permanente del sótano, lo que suele ser más eficiente.

¿Cómo se relacionan los muros pantalla con el análisis sísmico de la estructura?

En zonas sísmicas, el muro pantalla forma parte del sistema resistente global y participa en la respuesta del edificio frente a movimientos del terreno. El cálculo debe tener en cuenta la interacción suelo-estructura dentro del análisis sísmico estructural. Esto implica considerar la rigidez del muro, la conexión con los forjados y las posibles variaciones de presión de tierras durante un sismo.

¿Los muros pantalla son compatibles con estructuras metálicas en el edificio?

Los muros pantalla pueden combinarse perfectamente con edificios que utilicen forjados mixtos o pórticos de acero. En ese caso, simplemente se diseñan los detalles de conexión para recibir las cargas de las estructuras metálicas. Lo importante es coordinar en el proyecto las cotas de anclaje, los elementos de unión y el reparto de esfuerzos entre el muro, los pilares y las losas del conjunto.

Conclusión

Los muros pantalla permiten resolver excavaciones profundas y complejas con un nivel de seguridad muy alto. A lo largo del texto se ha visto cómo influyen el terreno, el agua, la estructura y la secuencia de obra en su comportamiento final, desde el diseño hasta la fase de servicio.

Si tú entiendes estas claves, podrás valorar mejor cuándo utilizar un muro pantalla, qué tipo conviene en cada caso y qué riesgos debes vigilar. Yo he buscado explicarlo con un lenguaje sencillo, manteniendo el rigor técnico necesario para que lo puedas aplicar en tus estudios o proyectos.

A partir de ahora, cada vez que encuentres un sótano profundo, una estación subterránea o una gran excavación urbana, podrás reconocer el papel que juega el muro pantalla. Te animo a seguir explorando otros contenidos del sitio para completar tu visión sobre hormigón armado, geotecnia y estructuras enterradas.

Sigue aprendiendo:
