Puentes atirantados: Guía de Ingeniería

¿Qué son los puentes atirantados y cómo funcionan?

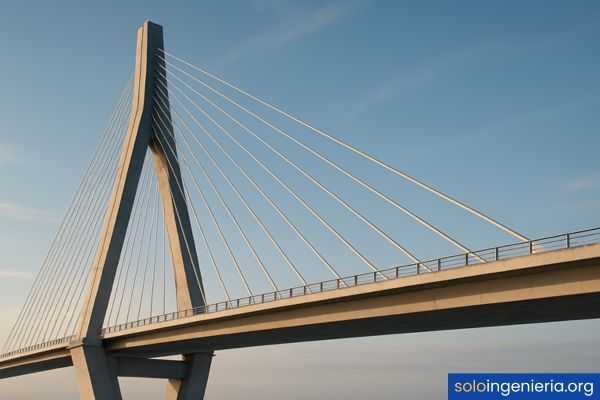

Un puente atirantado es una estructura donde el tablero se sostiene mediante cables inclinados que se conectan directamente a una o varias torres. Estos cables trabajan a tracción, mientras que las torres y el tablero trabajan principalmente a compresión y flexión.

Desde un punto de vista técnico, un puente atirantado se considera un sistema hiperestático. Esto significa que la carga que aplican los vehículos y el viento se reparte de manera conjunta entre tablero, tirantes, torres y cimentaciones, generando un comportamiento estructural muy eficiente frente a grandes luces.

Principio estructural de los cables tensados

El principio básico es sencillo: los cables solo son capaces de resistir tracciones. Cuando el tráfico y el peso propio actúan sobre el tablero, este tiende a deformarse hacia abajo, pero los tirantes lo “sujetan” y transforman ese esfuerzo en una fuerza de tracción a lo largo del cable.

Esa tracción se transmite a las torres, que canalizan la carga hacia la cimentación. De este modo, los tirantes reducen la flexión en el tablero y permiten secciones más esbeltas. Cuanto mejor se distribuyan los tirantes, más homogéneas serán las deformaciones y más cómodo será el paso de los vehículos.

Diferencia entre puente atirantado y puente colgante

Ambos tipos utilizan cables, pero su funcionamiento es distinto. En un puente colgante, existe un cable principal curvado que cuelga entre torres y del que penden péndolas verticales. En el atirantado, los cables van directos desde el tablero hasta las torres, sin cable principal superior.

El puente colgante suele ser más adecuado para luces extremas, mientras que el puente atirantado resulta muy competitivo en luces grandes, pero no extremas. Además, la rigidez del tablero suele ser mayor en el atirantado, lo que mejora el comportamiento frente a vibraciones y oscilaciones.

Criterio	Puente atirantado	Puente colgante
Esquema de cables	Cables inclinados conectados directamente a las torres.	Cable principal curvo y péndolas verticales.
Tipo de esfuerzos en cables	Principalmente, tracción en tirantes individuales.	Tracción en cable principal y péndolas.
Luz típica	Alrededor de 200 a 1.100 m.	Puede superar los 2.000 m.
Rigidez del tablero	Generalmente, más rígido.	Menos rígido, requiere medidas frente a oscilaciones.
Complejidad constructiva	Elevada, pero menor que la de un colgante extremo.	Muy elevada en grandes luces.
Impacto visual	Torres y tirantes con trazos definidos y geométricos.	Línea curva dominante del cable principal.
Coste relativo	Competitivo para grandes luces medias.	Más costoso, orientado a luces muy grandes.

Componentes estructurales de un puente atirantado

Un puente atirantado se entiende mejor cuando se descompone en sus elementos básicos. Cada parte cumple una función específica y se coordina con las demás para lograr un comportamiento global estable y seguro.

A continuación se enumeran los componentes principales, pensando en un estudiante que se inicia en ingeniería civil, pero también en quien ya analiza soluciones complejas para grandes infraestructuras.

• Torres o pilones: Piezas verticales que reciben la tracción de los cables y la transmiten al terreno.
• Tablero: Elemento horizontal por donde circulan vehículos y peatones, conectado a los tirantes.
• Sistema de tirantes: Conjunto de cables inclinados que sujetan el tablero y trabajan a tracción.
• Cimentaciones: Estructuras enterradas que transfieren todas las cargas al suelo resistente.
• Anclajes y dispositivos especiales: Zonas donde los cables se fijan al tablero y a las torres.
• Elementos de rigidización: Diafragmas, vigas transversales y otros refuerzos para controlar deformaciones.

Torres o pilones: función y materiales

Las torres son el “esqueleto vertical” del puente. Su función principal es recoger la tracción que llega por los tirantes y transformarla en compresiones verticales que bajan hacia la cimentación. Por eso, su geometría y material influyen de forma directa en la estabilidad global.

Además de la función estructural, las torres se diseñan pensando en el paisaje y la ciudad. Muchas veces se convierten en iconos visuales del entorno, por lo que la forma, el color y la iluminación nocturna se estudian con criterios estéticos y urbanísticos muy claros.

• Funciones principales de las torres:
  • Recibir la tracción de todos los tirantes conectados.
  • Transmitir las cargas al terreno mediante la cimentación.
  • Asegurar la rigidez transversal del puente frente al viento.
  • Garantizar la estabilidad del tablero ante cargas asimétricas.

• Materiales habituales:
  • Hormigón armado o pretensado, muy usado por su durabilidad.
  • Acero estructural, ideal cuando se busca ligereza y rapidez de montaje.
  • Sistemas mixtos, combinando hormigón en la parte inferior y acero en la superior.

• Formas típicas de torres:
  • En “A”, con dos patas inclinadas que se unen en la parte superior.
  • En “H”, con dos fustes verticales y una viga de unión.
  • Tipo pórtico, con una sección continua y maciza.
  • Torres únicas en forma de mástil, muy esbeltas en puentes urbanos.

Tablero del puente y su distribución de cargas

El tablero es la parte por la que circulan los usuarios, pero también actúa como viga continua apoyada y sostenida por los tirantes. Recibe el peso propio, la sobrecarga de tráfico, el viento y, en algunos casos, la acción del sismo, que se transmite después al resto del sistema estructural.

Para entender su comportamiento, conviene imaginar que cada tirante es un apoyo elástico que “levanta” el tablero en un punto. Si la rigidez del tablero y la disposición de los tirantes están bien calculadas, las flechas serán pequeñas y el tránsito resultará cómodo, sin vibraciones ni movimientos molestos.

En muchos proyectos se recurre a secciones cajón en acero, hormigón o mixtas. Estas secciones permiten alojar instalaciones, reducir el peso propio y mejorar la resistencia frente al pandeo y a los esfuerzos torsionales provocados por vientos o cargas excéntricas.

Cuando el tablero es ancho, por ejemplo, en puentes con muchos carriles, se refuerza con vigas transversales, diafragmas y rigidizadores. Todo esto ayuda a que las cargas se repartan entre carriles y tirantes, evitando concentraciones excesivas en una sola zona.

Tipo de tablero	Material predominante	Características principales
Cajón metálico	Acero	Ligero, apto para grandes luces, montaje rápido y buena resistencia torsional.
Cajón de hormigón	Hormigón pretensado	Mayor masa, excelente durabilidad y buena rigidez global.
Sección mixta	Acero y hormigón	Combina la ligereza del acero con la inercia y durabilidad del hormigón.
Vigas longitudinales	Hormigón o acero	Solución frecuente en luces medias, con varios carriles de tráfico.

Sistema de tirantes: tipos y configuraciones

El sistema de tirantes es el corazón resistente del puente. Cada tirante está formado por cordones de acero de alta resistencia, protegidos por vainas y sistemas de inyección de lechada o grasas especiales para evitar la corrosión. El diseño del sistema de tirantes condiciona la estética y el comportamiento estructural.

El número de tirantes, su inclinación y la distancia entre anclajes son variables de proyecto muy sensibles. Una disposición equilibrada mejora la distribución de momentos y cortantes en el tablero y reduce las deformaciones diferenciales, lo que se traduce en mayor confort para el usuario y menor esfuerzo de mantenimiento.

Los tirantes pueden ser paralelos, convergentes o combinar diferentes ángulos. La elección también depende de las condiciones de viento y de la facilidad para el tensado y sustitución futura de cables. En puentes muy largos, es frecuente que se estudie el comportamiento aeroelástico con modelos en túnel de viento.

Otro aspecto clave es la secuencia de tensado. Si se tensan de forma incorrecta, el tablero puede quedar con flechas no deseadas. Por eso, la coordinación entre proyecto y construcción durante el tensado de tirantes resulta fundamental para lograr la geometría final prevista.

Tirantes en arpa

En la configuración en arpa, los tirantes se disponen casi paralelos entre sí, con anclajes espaciados de forma regular tanto en el tablero como en la torre. Esto genera líneas visuales muy ordenadas y una lectura geométrica limpia del puente desde la distancia.

Desde el punto de vista estructural, la arpa facilita un reparto más uniforme de las cargas a lo largo de la altura de la torre. Sin embargo, la longitud de algunos cables puede ser mayor que en otras configuraciones, lo que exige un diseño cuidadoso contra vibraciones por viento o lluvia.

Tirantes en abanico

En el sistema en abanico, todos o casi todos los tirantes convergen en un punto próximo a la parte superior de la torre. Visualmente se percibe una gran concentración de cables en una zona pequeña, lo que crea un efecto muy llamativo y dinámico.

Esta solución permite que la torre trabaje de forma muy eficiente, ya que recibe todas las tracciones en un nodo concentrado. A cambio, los anclajes en la parte superior son más complejos y requieren detalles muy bien estudiados para facilitar el mantenimiento y la sustitución de tirantes si fuera necesario.

Tirantes en semi-arpa

La configuración en semi-arpa es un punto intermedio entre la arpa y el abanico. Los tirantes parten de diferentes alturas en la torre, pero no son totalmente paralelos. El objetivo es equilibrar la estética, el reparto de cargas y la longitud de cada cable.

Esta tipología permite ajustar la respuesta estructural a las características concretas del proyecto. El semiarpa ofrece gran flexibilidad al ingeniero para optimizar la ubicación de anclajes y mejorar la interacción entre tablero, torres y cimentaciones.

Cimentaciones y anclajes

Las cimentaciones son la conexión oculta del puente con el terreno. Deben resistir el peso propio, las sobrecargas, las acciones sísmicas y, además, las fuertes componentes horizontales generadas por los tirantes. Por eso, se suelen usar pilotes profundos, zapatas de gran tamaño o soluciones mixtas.

Antes de definir la cimentación, se lleva a cabo una investigación geotécnica exhaustiva con sondeos, ensayos de laboratorio y pruebas in situ, como el ensayo Proctor para caracterizar la compactación de suelos. Toda esta información permite ajustar el diseño y reducir riesgos de asentamientos diferenciales.

En zonas de ríos o bahías, las cimentaciones pueden requerir excavaciones profundas, pantallas y cimentaciones sobre pilotes hincados o perforados. En escenarios sísmicos, también se realiza un detallado análisis sísmico estructural para garantizar un comportamiento adecuado durante los terremotos.

Los anclajes de los tirantes, tanto en la torre como en el tablero, incorporan cuñas, placas de anclaje y sistemas de protección frente a la corrosión. Un fallo en un anclaje puede comprometer la seguridad del puente, por lo que los detalles se diseñan con factores de seguridad elevados y serios controles de calidad.

Tipos de puentes atirantados según su diseño

Los puentes atirantados se adaptan a condicionantes muy distintos: ríos anchos, bahías marinas, valles profundos o pasos urbanos de menor luz. Para cada caso, se elige un esquema de torres y tirantes distinto, que define la tipología general del puente.

A continuación se resumen las principales variantes, centradas en el número de torres y en la simetría del trazado, para que el lector pueda relacionar rápidamente la forma del puente con su funcionamiento estructural básico.

• Puentes de una sola torre: Tienen un mástil central o lateral y un solo plano principal de tirantes.
• Puentes de dos o más torres: Se usan en luces mayores, con varios vanos sucesivos.
• Puentes asimétricos: Presentan vanos de distinta longitud a cada lado de la torre principal.
• Puentes curvos: El tablero sigue un trazado en planta no recto, adaptándose al entorno.

Puentes atirantados de una sola torre

En esta tipología, la estructura cuenta con un único pilón principal. El tablero puede cruzar de forma simétrica o asimétrica respecto a la torre, pero la imagen más frecuente es la de un mástil inclinado o vertical ubicado en el centro o en un lateral del tablero.

Estos puentes son habituales en entornos urbanos, donde se busca una solución esbelta que se adapte a limitaciones de espacio. La única torre se convierte en un hito visual del paisaje y concentra todas las tracciones de los tirantes, por lo que su diseño estructural es especialmente exigente.

Puentes atirantados de dos o más torres

Cuando la luz a salvar es mayor, se recurre a puentes con dos o más torres. Cada torre sostiene un tramo del tablero mediante tirantes propios, y las zonas intermedias funcionan como vanos continuos que colaboran entre sí para repartir las cargas.

Esta configuración permite luces totales muy importantes, manteniendo un equilibrio entre peso propio, esfuerzos y deformaciones. Los puentes de varias torres pueden combinar diferentes configuraciones de tirantes y materiales, aunque la coordinación entre torres es clave para evitar movimientos indeseados.

Puentes atirantados asimétricos

Un puente atirantado asimétrico se reconoce porque la torre no se sitúa en el centro de la luz principal. Un lado del tablero puede ser mucho más largo que el otro, adaptándose a la topografía o a condicionantes de trazado vial, ferroviario o urbano.

En estos casos, la parte corta del tablero actúa como contrapeso de la parte larga. A veces se complementa con anclajes adicionales en tierra para equilibrar las fuerzas horizontales. El diseño exige un análisis minucioso de cada fase constructiva para mantener la estabilidad en todo momento.

Puentes atirantados curvos

En los puentes atirantados curvos, el tablero no sigue una línea recta, sino una curva en planta. Esta solución se utiliza cuando la carretera o el ferrocarril deben cambiar de dirección, pero también como gesto arquitectónico en entornos urbanos representativos.

La curvatura introduce esfuerzos torsionales y distribuciones de carga más complejas. Por ello, el tablero suele disponer de una elevada rigidez torsional y un sistema de tirantes cuidadosamente estudiado. También se emplean modelos tridimensionales avanzados, muchas veces desarrollados con herramientas como Revit para estructuras.

Ventajas y desventajas de los puentes atirantados

Los puentes atirantados han ganado protagonismo en las últimas décadas por su capacidad para salvar grandes luces con soluciones visualmente muy atractivas. Sin embargo, no son la respuesta ideal para todos los casos y se deben comparar con otras tipologías antes de tomar una decisión.

A continuación se muestran de forma sintética algunas ventajas e inconvenientes, teniendo en cuenta aspectos estructurales, económicos, constructivos y de mantenimiento, muy relevantes cuando se analiza el ciclo de vida completo de una infraestructura.

Aspecto	Ventajas	Desventajas
Estructurales	Gran capacidad para salvar luces largas con secciones esbeltas.	Diseño y cálculo más complejos que en puentes de vigas sencillas.
Constructivos	Permiten construcción por voladizos sin apoyos intermedios.	Requieren equipos especializados y personal muy cualificado.
Económicos	Competitivos en luces grandes donde otras opciones se encarecen.	Inversión inicial alta en comparación con soluciones de luz corta.
Estéticos	Imagen icónica y reconocible, valorada en ciudades y paisajes.	Impacto visual elevado si no se integra bien en el entorno.
Mantenimiento	Accesibilidad razonable a tirantes y torres con medios adecuados.	Requieren inspecciones periódicas y control de corrosión en cables.
Comportamiento dinámico	Buena rigidez del tablero respecto a otros sistemas colgados.	Sensibles al viento y a vibraciones si el diseño no es correcto.

Comparativa con otros sistemas de puentes

Cuando se valora construir un puente, el atirantado compite con vigas continuas, arcos y puentes colgantes. La elección depende de la luz, el presupuesto, el entorno y las necesidades de tráfico, por lo que nunca se debe tomar aislando solo un criterio de diseño.

• Frente a puentes de vigas: El atirantado es más conveniente en luces grandes, mientras que las vigas resultan óptimas en luces cortas y medias, con menor complejidad técnica.
• Frente a puentes arco: Los atirantados requieren menos material en ciertas luces y permiten líneas más rectas, aunque el arco puede integrarse mejor en valles estrechos.
• Frente a puentes colgantes: Los atirantados son más eficientes en luces intermedias, mientras que los colgantes se reservan para distancias extremas.

Proceso constructivo de puentes atirantados

El proceso constructivo de un puente atirantado combina planificación, cálculo y control de obra. La secuencia de montaje influye directamente en los esfuerzos que sufren los elementos, ya que el puente no se comporta igual en cada fase, hasta que se completa el sistema de tirantes.

Por este motivo, el proyecto debe contemplar no solo la situación final, sino también los estados intermedios de construcción. Esto incluye estudiar el comportamiento del tablero mientras se ejecuta por tramos y durante el tensado progresivo de los cables.

Fases de diseño y cálculo estructural

El diseño de un puente atirantado es un proceso iterativo, donde se ajustan geometría, materiales y disposición de tirantes hasta lograr un equilibrio adecuado entre seguridad, servicio y coste. Siempre se apoya en modelos numéricos y en normas técnicas específicas.

• Definición geométrica inicial: Se fijan luz, gálibos, ancho de tablero y altura de torres.
• Selección de tipología: Se escoge número de torres, configuración de tirantes y tipo de tablero.
• Modelización estructural: Se construyen modelos 3D para calcular esfuerzos y deformaciones.
• Verificación de estados límite: Se comprueban resistencias, deformaciones y vibraciones.
• Diseño de detalles: Se definen anclajes, uniones, conexiones y sistemas de protección.

Métodos de construcción por voladizos sucesivos

En muchos puentes atirantados, el tablero se ejecuta mediante voladizos sucesivos, avanzando desde la torre hacia los extremos. Cada segmento nuevo se sostiene gracias a los tirantes que se van montando y tensando a medida que avanza la obra.

• Segmentación del tablero: El tablero se divide en dovelas prefabricadas o hormigonadas in situ.
• Ejecución desde la torre: Se construye el primer tramo a cada lado de la torre para equilibrar momentos.
• Colocación de tirantes: Cada nuevo tramo se acompaña con uno o varios tirantes que se instalan.
• Tensado progresivo: Se ajusta la fuerza de los cables para mantener la geometría prevista.
• Cierre de vano central: Los voladizos convergen y se ejecuta el tramo de cierre final.

Tensado e instalación de los cables

La instalación de los tirantes comienza con la colocación de las vainas o conductos por donde discurren los cordones de acero. Después, se introducen los cordones y se procede al tensado con gatos hidráulicos, aplicando una fuerza controlada que se registra cuidadosamente.

El tensado se realiza siguiendo un plan de fases muy preciso. Cada tirante se tensa hasta alcanzar la fuerza objetivo calculada en el proyecto, y se controla la flecha del tablero para verificar que coincide con la prevista. En caso contrario, se corrigen tensiones de forma gradual.

Una vez tensados, los cables se protegen frente a la corrosión mediante inyecciones de lechada de cemento o grasas especiales, además de recubrimientos exteriores. Este paso es clave para garantizar la vida útil del puente, especialmente en ambientes marinos o industriales agresivos.

También se instalan amortiguadores y separadores para reducir vibraciones inducidas por el viento o por efectos como la lluvia-viento. Estos dispositivos contribuyen a mantener el confort del usuario y a evitar fatiga en los cordones de acero a lo largo de los años.

Control de calidad y monitoreo durante la obra

Durante la construcción, se realizan ensayos y verificaciones continuas para asegurar que el puente se ajusta al proyecto. Se controlan hormigones, aceros, cordones de tirantes y soldaduras, así como dimensiones y alineaciones de cada elemento estructural relevante.

Además, se puede instalar un sistema de monitoreo estructural que mida desplazamientos, tensiones y temperaturas. Este monitoreo permite detectar desviaciones tempranas y tomar decisiones correctivas antes de que se genere un problema mayor, tanto en la fase de obra como en los primeros años de servicio.

La vigilancia también incluye la seguridad de los trabajadores, los accesos provisionales y la protección del tránsito existente si el puente se construye sobre una vía o un cauce en uso. El objetivo es compatibilizar la obra con el entorno sin generar impactos innecesarios.

Finalmente, se revisan los elementos auxiliares como drenajes, juntas de dilatación, barandillas y sistemas de señalización vial. Aunque no forman parte directa del sistema resistente, influyen en la durabilidad, seguridad y facilidad de uso del puente.

Puentes atirantados más famosos del mundo

Los puentes atirantados se han convertido en símbolos de modernidad y capacidad técnica. Muchas ciudades se reconocen hoy por la silueta de sus puentes, que combinan ingeniería avanzada y arquitectura de alto impacto visual.

A continuación se repasan algunos de los ejemplos más representativos del planeta, que ayudan a entender hasta dónde pueden llegar estas estructuras cuando se combinan creatividad, cálculo estructural de precisión y una ejecución constructiva muy cuidada.

Puente de Millau en Francia

El viaducto de Millau cruza el valle del río Tarn y es uno de los puentes más altos del mundo. Su tablero se apoya en varios pilones esbeltos y torres atirantadas, logrando una silueta muy ligera a pesar de su enorme altura sobre el valle.

Este puente destaca por la integración entre arquitectura e ingeniería. La sección mixta acero–hormigón del tablero y las torres estilizadas permiten salvar una gran luz manteniendo una estética limpia. Además, se tuvieron en cuenta de forma muy detallada las acciones del viento sobre la estructura.

Puente Russky en Rusia

El puente Russky, en Vladivostok, posee una de las mayores luces principales entre puentes atirantados del mundo. Conecta la isla Russky con el continente y fue diseñado para soportar condiciones de viento y clima muy severas.

Su luz central extremadamente grande exigió un sistema de tirantes y torres de gran altura, así como un tablero muy rígido. En este proyecto se utilizaron avanzadas técnicas de cálculo, análisis de viento y control de deformaciones durante la construcción por voladizos.

Puente Sutong en China

El puente Sutong cruza el río Yangtsé y fue durante años referencia mundial en luz principal para puentes atirantados. Sus torres superan los 300 metros de altura y el sistema de tirantes se distribuye de forma muy eficiente a lo largo del tablero.

Una de las claves del Sutong es la optimización del peso propio del tablero respecto a la fuerza de los tirantes. El equilibrio entre masa, rigidez y aerodinámica permitió conseguir un comportamiento adecuado frente al viento, fundamental en una zona con condiciones climáticas complejas.

Puentes atirantados destacados en España

España cuenta con numerosos ejemplos de puentes atirantados que combinan funcionalidad y diseño. Entre ellos se pueden mencionar el puente de Rande ampliado en Vigo, el puente de la Constitución de 1812 en Cádiz y varias obras urbanas de autor en ciudades como Valencia o Bilbao.

Estos proyectos muestran el dominio de las técnicas de hormigón y estructuras metálicas, y su integración con entornos costeros o urbanos consolidados. Además, han supuesto un campo de experimentación para nuevas soluciones de tirantes y detalles de anclaje.

Puentes atirantados en Latinoamérica

En Latinoamérica también se han ejecutado importantes puentes atirantados para mejorar la conectividad entre regiones. Destacan ejemplos en Brasil, México, Colombia y Chile, muchos de ellos asociados a grandes ríos o bahías costeras.

Estos proyectos no solo han supuesto un avance en transporte, sino que han impulsado el desarrollo local de capacidades en cálculo, construcción y mantenimiento de grandes puentes. En algunos casos, se han utilizado soluciones innovadoras para adaptarse a condiciones sísmicas y climáticas muy exigentes.

Evolución y futuro de esta tipología estructural

La historia reciente de los puentes atirantados muestra una evolución constante hacia luces mayores, materiales más eficientes y sistemas de monitoreo avanzados. Hoy se combinan técnicas de modelado digital, ensayos en túnel de viento y sensores permanentes para supervisar el comportamiento real.

En paralelo, se investiga en nuevos materiales para tirantes, como cables con mayor resistencia a la corrosión, y en soluciones constructivas que reduzcan plazos y costes. El objetivo es conseguir puentes más duraderos, sostenibles y fáciles de mantener durante décadas, incluso en ambientes agresivos.

“El futuro de los puentes atirantados no se mide solo en metros de luz, sino en la capacidad de diseñar estructuras más seguras, adaptables y respetuosas con el entorno, capaces de dialogar con la ciudad y el paisaje durante toda su vida útil.”

También se observa una tendencia a la integración de sistemas inteligentes que detectan cambios en el comportamiento estructural. Con este tipo de soluciones, los gestores de infraestructuras pueden planificar el mantenimiento de forma preventiva y alargar la vida útil efectiva del puente.

Recomendaciones para proyectos de puentes atirantados

Cuando se plantea un nuevo puente atirantado, resulta fundamental abordar el proyecto con una visión global, considerando desde el primer momento la interacción entre estructura, entorno, tráfico y mantenimiento. A continuación se listan algunas recomendaciones básicas.

• Definir claramente las necesidades: Longitud, tipo de tráfico, condiciones climáticas y sísmicas.
• Elegir la tipología adecuada: Número de torres, configuración de tirantes y tipo de tablero acorde al entorno.
• Cuidar la integración paisajística: Las torres y el tablero deben armonizar con la ciudad o el paisaje natural.
• Planificar el mantenimiento: Diseñar accesos seguros para inspeccionar tirantes, torres y juntas.
• Incorporar monitoreo estructural: Sensores que permitan seguir el comportamiento en tiempo real.
• Coordinar proyecto y construcción: Ajustar la secuencia de montaje y tensado con los cálculos previos.

Preguntas frecuentes

¿Cuál es la longitud máxima que puede tener un puente atirantado?

La longitud máxima de un puente atirantado depende del avance en materiales, técnicas de cálculo y métodos constructivos, pero actualmente se han alcanzado luces principales por encima de los 1.000 metros. Más allá de ese rango, resulta más eficiente recurrir a puentes colgantes, que manejan mejor las enormes tracciones en los cables.

¿Por qué se eligen puentes atirantados sobre otras tipologías?

Se eligen puentes atirantados cuando se necesitan luces grandes, una imagen arquitectónica potente y una construcción sin apoyos intermedios en el cauce o el valle. Permiten secciones de tablero relativamente ligeras y un buen control de deformaciones, lo que los hace muy competitivos frente a arcos o vigas en determinados rangos de luz.

¿Cuánto cuesta construir un puente atirantado?

El coste de un puente atirantado varía según la luz, el tipo de tráfico, el entorno geotécnico y las exigencias arquitectónicas, pero suele situarse en rangos altos respecto a soluciones de luz corta. Se deben considerar no solo los materiales, sino también equipos especializados, control de obra, estudios de viento y futuros costes de mantenimiento a largo plazo.

¿Qué mantenimiento requiere un puente atirantado?

El mantenimiento de un puente atirantado incluye inspecciones periódicas de tirantes, torres, tablero y juntas de dilatación, además de revisiones de drenajes y sistemas de protección frente a la corrosión. También se controla el estado de los anclajes, la pintura en elementos metálicos y el comportamiento dinámico, para detectar posibles cambios en vibraciones o deformaciones.

¿Cuánto tiempo dura la construcción de un puente atirantado?

La duración de la construcción suele oscilar entre varios años y casi una década en los casos más complejos, dependiendo de la longitud, el número de torres y las condiciones del entorno. Las fases más críticas son la ejecución de cimentaciones profundas, el montaje del tablero y el tensado progresivo de tirantes, que requieren planificación muy detallada.

¿Qué tipo de tráfico pueden soportar los puentes atirantados?

Los puentes atirantados pueden diseñarse para tráfico rodado de vehículos ligeros y pesados, ferrocarril, tranvía y paso peatonal o ciclista, según las necesidades del proyecto. El tablero y los tirantes se dimensionan para las combinaciones de carga correspondientes, de manera que soporten tanto el peso cotidiano como las sobrecargas excepcionales y las acciones de viento y sismo.

¿Cómo se controla la vibración en los tirantes de un puente atirantado?

La vibración en los tirantes se controla mediante amortiguadores, separadores entre cables y un diseño aeroelástico adecuado, que tiene en cuenta la interacción con el viento, la lluvia y el tráfico. Además, se analizan modos de vibración y frecuencias propias, y en algunos casos se instalan sistemas de monitoreo continuo que permiten ajustar o sustituir dispositivos de amortiguamiento cuando se detectan cambios significativos.

¿Qué factores influyen en la vida útil de un puente atirantado?

La vida útil depende de la calidad del diseño, los materiales empleados, la protección frente a la corrosión y el programa de mantenimiento aplicado. Un diseño bien detallado, que limite fisuras y concentre esfuerzos de forma adecuada, junto con sistemas de pintura, recubrimientos y drenajes eficientes, puede permitir que un puente atirantado funcione de manera segura durante más de cien años.

¿Se pueden reforzar o ampliar puentes atirantados existentes?

Sí, es posible reforzar o ampliar puentes atirantados mediante diferentes técnicas, como la incorporación de nuevos tirantes, el refuerzo del tablero con secciones adicionales o la sustitución de cables existentes por otros de mayor capacidad. Estas intervenciones requieren estudios detallados del comportamiento actual y simulaciones de cada fase de obra, para no comprometer la seguridad durante el proceso.

¿Qué papel juega la aerodinámica en el diseño de puentes atirantados?

La aerodinámica es clave porque el viento puede generar oscilaciones, desprendimientos de vórtices y fenómenos de inestabilidad que afecten al tablero y a los tirantes. Por ello, se usan maquetas en túnel de viento y modelos numéricos avanzados para analizar presiones, fuerzas y posibles resonancias, y se ajustan las formas del tablero y la disposición de los cables hasta lograr un comportamiento estable.

Conclusión

En este recorrido se ha visto cómo funcionan los puentes atirantados, qué elementos los componen y por qué se han convertido en soluciones clave para salvar grandes luces. Yo confío en que ahora tú puedas reconocer mejor sus partes y comprender la lógica estructural que hay detrás de su forma.

También se han revisado sus principales ventajas, las diferencias con otros tipos de puentes y varios ejemplos emblemáticos. Con esta base, tú estás en mejor posición para analizar un proyecto, interpretar sus planos y entender por qué el ingeniero elige una tipología u otra en cada caso.

Si este contenido te ha ayudado a aclarar ideas, mi intención es que sigas profundizando en temas de estructuras, construcción y planificación. En el sitio encontrarás más artículos técnicos pensados para acompañarte paso a paso en tu formación y en tus futuros retos profesionales dentro del mundo de la ingeniería.

Sigue aprendiendo:
