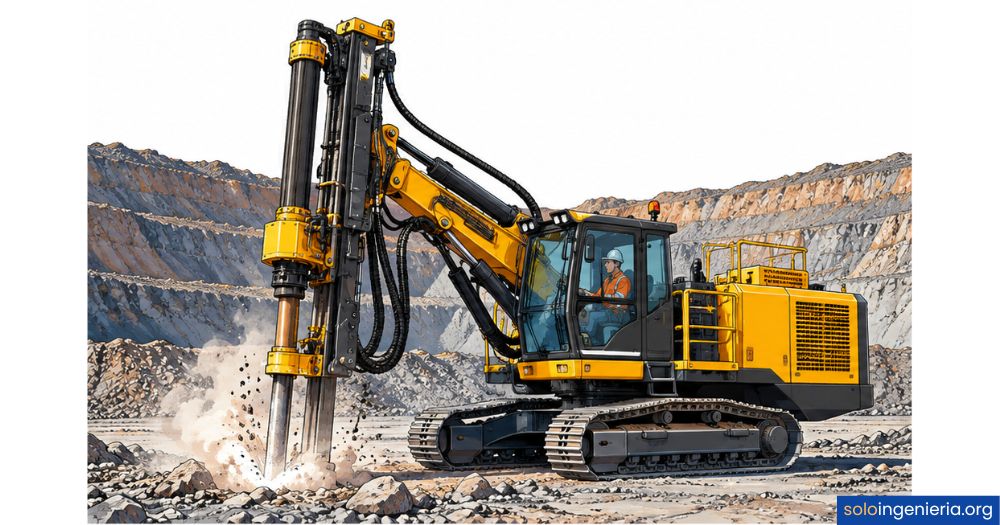

Jumbo de perforación en minería

¿Qué es un jumbo de perforación en minería?

Un jumbo de perforación es una máquina móvil utilizada principalmente en minería subterránea para realizar perforaciones en roca de forma precisa y eficiente. Su función central es crear barrenos —orificios cilíndricos en la roca— que luego se cargan con explosivos para fracturar el macizo rocoso de manera controlada y avanzar en el desarrollo de túneles, galerías o rampas.

A diferencia de las perforadoras manuales o neumáticas convencionales, el jumbo monta uno o varios brazos hidráulicos articulados sobre un chasis motorizado. Esto le permite posicionar la perforadora con alta precisión en distintos puntos del frente de trabajo sin necesidad de mover el equipo completo, lo que reduce el tiempo de operación y mejora la seguridad del personal.

Partes principales de un jumbo de perforación

Conocer los componentes del jumbo te ayuda a entender por qué es tan eficaz en entornos subterráneos exigentes. Cada parte cumple una función específica dentro del ciclo de perforación, y la coordinación entre ellas determina tanto la velocidad como la precisión del trabajo.

El brazo hidráulico y la viga de avance

El brazo hidráulico, también llamado boom, es el elemento que permite posicionar la perforadora en distintos puntos del frente sin desplazar el chasis. Se mueve con varios grados de libertad gracias a cilindros hidráulicos, lo que le da al jumbo una cobertura amplia desde una sola posición. Conectado al brazo está la viga de avance, que es el carril sobre el que se desliza la perforadora durante la perforación.

La viga de avance —también conocida como feed— controla la presión y la velocidad con que la perforadora entra en la roca. Un avance mal calibrado puede desalinear el barreno o dañar los accesorios de perforación; por eso los jumbos modernos incluyen sistemas de paralelismo automático que mantienen la viga perpendicular al frente durante todo el proceso.

La perforadora hidráulica (Drifter)

La perforadora hidráulica, conocida en la industria como Drifter, es el corazón de todo el sistema. Trabaja combinando dos movimientos simultáneos: percusión, que fractura la roca mediante golpes de alta frecuencia, y rotación, que mantiene la broca en la posición correcta y evacúa el material triturado hacia la superficie. La sincronía entre ambos movimientos define la velocidad de perforación.

Los martillos hidráulicos modernos son significativamente más potentes y silenciosos que sus equivalentes neumáticos. Además, incorporan sistemas de amortiguación que protegen tanto la integridad del equipo como la comodidad del operador. En términos de costos de operación, el Drifter y sus accesorios representan una parte importante del gasto total del equipo, por lo que su mantenimiento preventivo es prioritario.

Chasis, cabina y sistema de propulsión

El chasis es la estructura base que soporta todos los demás componentes: brazos, vigas, unidad de potencia y cabina del operador. Dependiendo del modelo, el sistema de propulsión puede ser sobre neumáticos —el más común en minería metal— o sobre orugas, más adecuado para terrenos irregulares. También existen variantes sobre rieles para minas con vías instaladas.

La cabina protege al operador de proyecciones, vibraciones y ruido, y desde ella se controlan todos los movimientos del brazo y la perforadora. En los modelos más avanzados, la cabina incorpora pantallas de monitoreo que muestran en tiempo real los parámetros de perforación: profundidad, ángulo, presión y velocidad de rotación.

¿Cómo funciona un jumbo de perforación?

El ciclo de trabajo de un jumbo sigue una secuencia lógica que combina posicionamiento, perforación y verificación. Entender cada etapa te permite comprender por qué esta máquina es tan eficaz en el desarrollo de labores subterráneas.

Tipos de jumbo según el número de brazos

La clasificación más habitual de los jumbos de perforación se basa en la cantidad de brazos hidráulicos que poseen. Este número determina directamente la productividad del equipo, su tamaño y el tipo de labor para el que resulta más adecuado. La elección depende del diámetro del túnel, la dureza de la roca y la tasa de avance requerida.

El jumbo de un brazo es el más compacto y maniobrable. Se usa en galerías donde el espacio limita el movimiento de equipos más grandes. El jumbo de dos brazos es el más extendido en la industria: permite perforar con dos perforadoras al mismo tiempo, duplicando la productividad sin comprometer la precisión. El jumbo de tres brazos se reserva para túneles y cavernas de gran sección donde la tasa de avance es prioritaria.

Sistemas que dan vida al jumbo

Más allá de sus partes visibles, el jumbo de perforación funciona gracias a varios subsistemas integrados que operan de forma coordinada. Fallar en uno de ellos puede detener toda la operación, por eso cada uno recibe un mantenimiento específico y programado.

Sistema hidráulico

El sistema hidráulico es la columna vertebral del jumbo. Una o varias bombas hidráulicas alimentadas por un motor eléctrico o diésel generan el flujo de aceite que mueve el brazo, controla el avance de la viga y acciona la percusión del Drifter. Los modelos modernos incorporan enfriadores de aceite para mantener la temperatura dentro del rango óptimo durante ciclos de trabajo prolongados.

Sistema eléctrico y de control

El sistema eléctrico gestiona la alimentación del motor hidráulico y los circuitos de monitoreo. En los jumbos más avanzados, este sistema incluye paneles de control con funciones automáticas que guían la perforadora según un patrón digital precargado, reduciendo la dependencia del juicio manual del operador. Algunos modelos permiten incluso el control remoto completo del equipo desde una zona segura.

Sistema de barrido y supresión de polvo

La perforación en roca genera polvo fino que, en espacios subterráneos sin ventilación adecuada, representa un riesgo serio para la salud pulmonar del personal. El sistema de barrido inyecta agua a presión directamente en el barreno durante la perforación, arrastrando el material triturado hacia la superficie y suprimiendo el polvo. Esta función también ayuda a enfriar la broca y prolonga su vida útil.

Usos del jumbo de perforación en minería subterránea

Aunque la perforación para voladura es su aplicación más conocida, el jumbo tiene un papel mucho más amplio dentro de una operación minera subterránea. Su versatilidad lo convierte en un equipo presente en varias etapas del ciclo minero, desde el desarrollo inicial hasta el sostenimiento de las excavaciones.

El jumbo participa activamente en la ingeniería de minas subterránea desde las primeras labores de apertura. Aquí, los usos más habituales que encontrarás en proyectos reales:

La capacidad de cubrir grandes secciones desde una sola posición distingue al jumbo de otras perforadoras. Mientras que una perforadora manual requeriría mover el equipo decenas de veces para completar un patrón, el jumbo lo ejecuta moviendo solo el brazo hidráulico, lo que ahorra tiempo y reduce la fatiga del operador.

Si quieres entender en mayor profundidad cómo se complementan las distintas técnicas de perforación en proyectos mineros, el artículo sobre perforación diamantina y la circulación reversa ofrece una perspectiva complementaria sobre otros métodos utilizados en exploración y desarrollo.

El operador de jumbo: formación y responsabilidades

Operar un jumbo de perforación no se reduce a presionar palancas. Requiere un conocimiento técnico sólido, atención constante al entorno subterráneo y una actitud metódica frente a los protocolos de seguridad. El operador es, en la práctica, la persona que determina si la perforación sale con la precisión que la voladura posterior necesita.

La formación de un operador de jumbo incluye conocimientos de mecánica hidráulica, interpretación de planos de perforación, manejo seguro de equipos pesados en subterráneo y protocolos de respuesta ante emergencias. En muchos países, esta especialización se certifica mediante programas técnicos reconocidos por las autoridades mineras nacionales.

Preguntas frecuentes

¿Para qué sirve exactamente un jumbo en minería subterránea?

El jumbo de perforación sirve para crear barrenos cilíndricos en el macizo rocoso de los frentes de trabajo subterráneos. Esos barrenos se cargan posteriormente con explosivos que, al detonar en secuencia, fracturan la roca de forma controlada. Sin este paso previo, no es posible avanzar en el desarrollo de galerías, túneles, rampas ni cámaras de extracción. Además, algunos modelos se adaptan para perforar barrenos de sostenimiento donde se instalan pernos de roca que refuerzan la estabilidad del techo y las paredes.

¿Cuál es la diferencia entre un jumbo de un brazo y uno de dos brazos?

La diferencia principal está en la productividad y el espacio disponible. Un jumbo de un brazo es más compacto, lo que lo hace adecuado para galerías estrechas o minas pequeñas, pero solo puede perforar con una sola perforadora a la vez. El jumbo de dos brazos opera con dos perforadoras simultáneas, lo que prácticamente duplica el rendimiento; sin embargo, requiere un espacio más amplio para maniobrar y desplegarse correctamente en el frente de trabajo. La elección depende del diámetro de la sección y la tasa de avance necesaria.

¿Qué accesorios de perforación usa un jumbo?

El tren de perforación del jumbo está compuesto por varios accesorios que trabajan en conjunto: el shank adapter conecta el Drifter con la barra, las barras de perforación transmiten la energía de percusión hacia la broca, las coplas unen barras adicionales cuando se requiere mayor profundidad y las brocas son las que entran en contacto directo con la roca. La selección de cada accesorio depende del tipo de roca, la longitud del barreno y las especificaciones del equipo, ya que una mala elección incrementa el desgaste y reduce la eficiencia.

¿Cuándo se usa un jumbo en lugar de otra perforadora?

El jumbo se elige cuando el proyecto requiere perforar múltiples barrenos en un frente de trabajo de manera rápida, precisa y repetible. Si la galería o túnel supera cierta sección transversal —generalmente desde los 8 m²— una perforadora manual o sobre columna no puede cubrir toda el área de forma eficiente. El jumbo también se prefiere cuando la dureza de la roca exige la potencia de un martillo hidráulico o cuando el volumen de trabajo justifica la inversión en un equipo mecanizado que reduce la intervención manual y mejora la seguridad del personal.

¿Qué formación necesita un operador de jumbo?

Un operador de jumbo necesita formación técnica en mecánica hidráulica, interpretación de planos de perforación, manejo de equipos pesados en entornos subterráneos y conocimiento de los protocolos de seguridad minera. Según el país y la empresa, se exige además una certificación emitida por las autoridades mineras o por el fabricante del equipo. A eso se suma la experiencia práctica, ya que leer correctamente el comportamiento de la roca durante la perforación es un conocimiento que se adquiere en campo a lo largo del tiempo.

¿Un jumbo puede operar con control remoto?

Sí. Los modelos más modernos permiten que el operador controle el equipo desde una distancia segura mediante sistemas de teleoperación o control remoto. Esta funcionalidad es especialmente útil en frentes de trabajo con riesgo elevado de caída de roca, gases o condiciones geomecánicas inestables. Algunos equipos combinan el control remoto con sistemas de automatización que ejecutan el patrón de perforación de forma autónoma una vez que el operador lo ha programado, reduciendo significativamente la exposición del personal a los riesgos del frente activo.

¿Qué relación tiene el jumbo con la voladura en minería?

El jumbo es el paso anterior e indispensable a cualquier voladura en minería subterránea. Sin los barrenos que perfora el jumbo, no hay donde colocar los explosivos. El diseño del patrón de perforación —la distribución, el ángulo y la profundidad de cada barreno— determina directamente la efectividad de la voladura: una malla bien ejecutada fragmenta la roca de manera uniforme, reduce el sobreexcavado y minimiza el daño al terreno adyacente. Por eso, la calidad del trabajo del jumbo se evalúa, en parte, por los resultados que obtiene el equipo de tronadura.

Conclusión

El jumbo de perforación es mucho más que una máquina perforadora: es el punto de partida de cada avance en una mina subterránea. Su capacidad para posicionar una o varias perforadoras hidráulicas con precisión, desde una sola posición, lo convierte en una herramienta indispensable en el desarrollo de túneles, galerías y rampas. Sin sus barrenos, no hay voladura; sin voladura, no hay avance.

A lo largo de este artículo has conocido sus partes principales, los sistemas que lo hacen funcionar, los tipos que existen según el número de brazos y el rol que cumple dentro del ciclo minero. Con esta base puedes entender por qué el diseño del patrón de perforación y la formación del operador son factores tan determinantes para el éxito de toda la operación. Aplicar este conocimiento te permitirá leer con mayor criterio los procesos de cualquier proyecto minero subterráneo.

Si este tema despertó tu curiosidad por la ingeniería detrás de la minería, en este sitio web encontrarás más contenidos que profundizan en los métodos, equipos y técnicas que hacen posible la extracción de minerales bajo tierra. Cada artículo está pensado para que avances en tu comprensión de este campo paso a paso, sin necesidad de ser un especialista para entenderlo.
