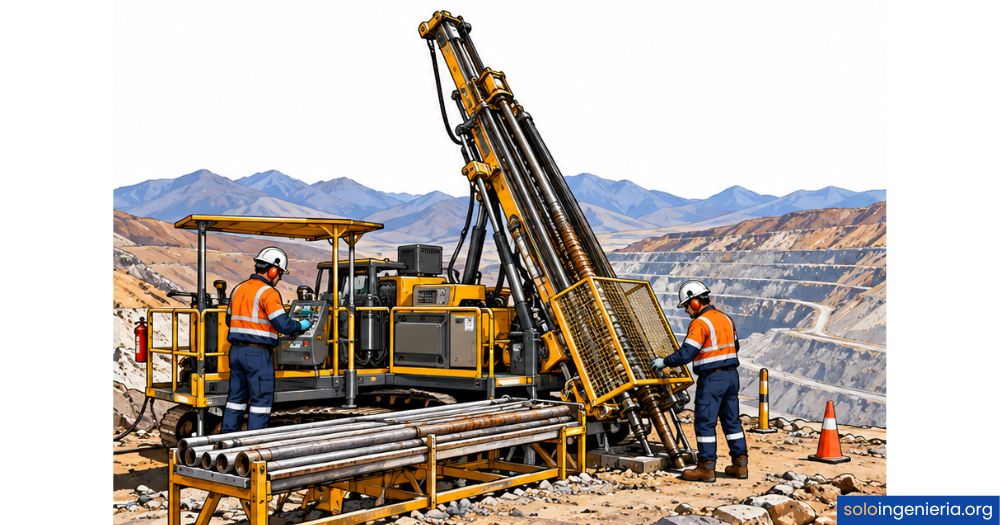

Perforación diamantina: El método que lee el interior de la tierra

¿Qué es la perforación diamantina?

La perforación diamantina es un método de exploración geológica y minera que emplea una broca con diamantes industriales incrustados para penetrar la roca y extraer muestras cilíndricas intactas conocidas como testigos o cores. A diferencia de otros sistemas que trituran el material, este método conserva la roca en su estado original, lo que permite analizar con exactitud la composición mineralógica, la estructura y la continuidad del yacimiento estudiado.

El nombre «diamantina» no es casualidad: proviene directamente del material que arma la broca. El diamante es el sólido natural más duro que existe, lo que lo convierte en la herramienta de corte ideal para atravesar formaciones geológicas de cualquier resistencia. Gracias a esa propiedad, la broca desgasta la roca sin romperse ni perder eficiencia en profundidad.

Este método se usa tanto en la fase de exploración de un proyecto, cuando aún no se sabe con certeza si hay mineral rentable, como en etapas más avanzadas, cuando ya hay producción y se quiere confirmar la extensión de las reservas. Su versatilidad lo ha convertido en uno de los pilares técnicos de la ingeniería de minas a escala global.

Principio de funcionamiento: rotación y desgaste

El principio de la perforación diamantina se basa en la erosión de la roca por fricción continua. Un sistema electrohidráulico genera el torque necesario para hacer girar la broca contra la formación rocosa a alta velocidad. La presión de empuje y la rotación constante provocan que los diamantes incrustados en la corona desgasten el material, separando un núcleo cilíndrico que queda alojado dentro del tubo interior del equipo.

A medida que la broca avanza, el material desgastado —llamado detritus o recortes— es arrastrado hacia la superficie por el fluido de perforación que circula por el espacio entre las barras y la pared del pozo. Ese fluido también cumple una función de refrigeración, ya que el calor generado por la fricción puede dañar la corona si no se controla correctamente durante toda la operación.

¿Por qué se usan diamantes en la broca?

La elección del diamante no es arbitraria. El diamante es el material natural con mayor dureza y conductividad térmica del planeta, lo que le permite actuar como herramienta de corte con una efectividad que ningún otro material puede igualar al enfrentarse a rocas extremadamente resistentes. Un cabezal de acero o carburo de tungsteno se desgasta rápidamente en esas condiciones; el diamante, no.

Los diamantes que se usan no son gemas preciosas: son diamantes industriales, de menor tamaño y valor ornamental, pero con la misma dureza física. Se incrustan en la matriz metálica de la corona en disposición calculada para garantizar un corte uniforme y prolongar la vida útil de la herramienta. Cuando los diamantes superficiales se desgastan, los diamantes que están debajo emergen y continúan el trabajo de corte.

Componentes principales de un equipo diamantino

Un equipo de perforación diamantina no es una sola máquina, sino un conjunto de componentes que trabajan en sincronía. Cada elemento cumple una función específica e insustituible dentro del sistema. Comprender para qué sirve cada parte te ayuda a entender por qué este método entrega resultados de tan alta calidad en comparación con otras técnicas de perforación.

La corona o broca diamantada

La corona es el único elemento que entra en contacto directo con la roca y, por tanto, la pieza que define la calidad y el diámetro del testigo. Tiene forma cilíndrica hueca: el borde exterior corta la roca alrededor, mientras que el espacio interior deja pasar el núcleo sin dañarlo. Los diamantes industriales están distribuidos en la cara frontal y en los flancos de la corona para garantizar un desgaste uniforme.

La selección de la corona depende de la dureza de la formación. Existen coronas con diamantes de distinto tamaño, distribución y concentración para adaptarse a rocas blandas, medias o muy duras. Elegir la corona incorrecta para el tipo de roca aumenta el costo, reduce la recuperación del testigo y puede dejar la broca atascada en el fondo del sondaje.

Barras de perforación y barril porta-testigos

Las barras son tubos de acero de alta resistencia que se ensamblan entre sí a medida que la perforación avanza en profundidad. Cada sección tiene una longitud estándar de 3 metros y se atornilla a la anterior, formando una columna que transmite tanto la rotación del motor como el empuje de la sonda hasta la corona en el fondo del pozo. Al mismo tiempo, actúan como conducto para el fluido de perforación.

Dentro de las barras exteriores viaja el barril porta-testigos, también llamado core barrel. Este tubo interior es el que captura y protege el testigo a medida que se forma. En el sistema wireline, el barril se extrae hacia la superficie mediante un cable sin necesidad de retirar toda la columna de barras, lo que ahorra tiempo y reduce considerablemente el costo operativo en perforaciones profundas.

Sistema de circulación de fluidos

El fluido de perforación —generalmente agua limpia o agua mezclada con aditivos— cumple tres funciones al mismo tiempo: refrigera la corona para evitar el sobrecalentamiento, lubrica la columna de barras y arrastra los detritus o recortes de roca hacia la superficie. Sin una circulación adecuada, la corona se quema en minutos y la perforación se detiene.

Una vez en la superficie, el fluido pasa por una poza de sedimentación donde los sólidos se depositan y el agua puede recircularse. Este circuito cerrado es una práctica operativa habitual que reduce el consumo de agua y minimiza el impacto ambiental de la operación en zonas sensibles o con escasez hídrica.

¿Cómo se realiza la perforación diamantina?

El proceso de perforación diamantina sigue una secuencia ordenada que va desde la habilitación del terreno hasta el almacenamiento final del testigo. Cada etapa condiciona la calidad de la muestra y, por tanto, la fiabilidad de los datos geológicos que se obtienen al final. Saltarse o descuidar cualquier paso puede comprometer semanas de trabajo de campo.

Preparación del sitio y montaje del equipo

Avance, extracción y almacenamiento del testigo

Una vez en marcha, la sonda hace girar la columna de barras con la corona en el extremo inferior. Al completar cada tramo de 3 metros, el barril porta-testigos lleno se extrae por cable wireline y se acciona uno vacío para continuar. El testigo sale en secciones cilíndricas que se ordenan en cajas porta-testigos —de madera o polipropileno— respetando la profundidad exacta de cada segmento.

Dentro de cada caja se colocan tacos de madera que señalan los límites entre carreras o tramos de perforación. Esto permite al geólogo identificar con exactitud a qué profundidad corresponde cada fragmento de roca. La longitud de testigo recuperada respecto a la longitud perforada se registra como porcentaje de recuperación, un dato crítico que mide la confiabilidad de la muestra obtenida.

Registro geológico del testigo en el coreshack

El coreshack es el almacén donde se guardan y analizan los testigos. Allí, el geólogo registra o «loguea» cada caja: describe el tipo de roca, la mineralización visible, las fracturas, la alteración y cualquier otra característica geológica relevante. Este proceso puede ser el paso más valioso de toda la campaña, porque transforma la muestra física en datos interpretables para el modelo del yacimiento.

Una vez logueado, el testigo se corta longitudinalmente con un disco diamantado y agua de refrigeración. La mitad se envía a laboratorio para análisis geoquímico; la otra mitad se conserva como respaldo físico. En jurisdicciones como Perú, la mitad del testigo pertenece al Estado y debe devolverse al cierre del proyecto minero.

Tipos de perforación diamantina según su contexto

La perforación diamantina no se realiza siempre de la misma forma ni con el mismo equipo. El entorno donde se perfora cambia las exigencias técnicas, el tamaño del equipo y las medidas de seguridad que deben aplicarse. Los dos contextos principales son la superficie y el interior de una mina subterránea, y cada uno presenta sus propios desafíos.

Perforación en superficie

La perforación en superficie es la modalidad más común en la fase de exploración temprana de un proyecto. Se realiza desde plataformas habilitadas en el terreno natural y puede orientarse en cualquier ángulo: vertical, inclinado o casi horizontal, dependiendo de la geometría del cuerpo mineralizado que se quiere alcanzar. Los equipos son más grandes y pueden operar con motor a combustión o eléctrico.

Una ventaja clave es que no hay restricciones de espacio, lo que permite usar sondas de mayor potencia capaces de alcanzar profundidades superiores a 1.500 metros en condiciones favorables. Esto hace que la perforación desde superficie sea la opción preferida cuando se busca definir la extensión vertical y lateral de un depósito, sin importar su profundidad.

Perforación en interior mina

Dentro de una mina subterránea, el espacio es limitado y los equipos deben ser compactos, portátiles y eléctricos —los motores a combustión no se permiten bajo tierra por razones de ventilación y seguridad—. Este tipo de perforación se usa principalmente para confirmar la continuidad del cuerpo mineralizado en profundidad o en zonas adyacentes a las labores existentes, sin necesidad de perforar desde la superficie.

La perforación en interior mina también permite verificar las leyes del mineral en bloques que aún no se han explotado, lo que apoya la planificación de la producción. Aunque las limitaciones de espacio imponen restricciones, el acceso cercano al yacimiento reduce la longitud total del sondaje necesario y, con ello, el tiempo y el costo de la campaña.

Diámetros estándar y sus diferencias

Uno de los primeros parámetros que define una campaña de perforación es el diámetro de la broca y, por tanto, el diámetro del testigo que se va a extraer. A mayor diámetro, mayor cantidad de muestra disponible para el análisis, pero también mayor peso de las barras, mayor consumo de fluido y mayor costo por metro perforado. La elección siempre es un equilibrio entre calidad de muestra y eficiencia económica.

Denominación	Diámetro del testigo	Diámetro externo de la barra	Peso por barra (3 m)	Uso típico
BQ	36,4 mm	55,6 mm	18,0 kg	Exploración en roca competente, profundidades medias
NQ	47,6 mm	69,9 mm	23,4 kg	El más común en exploración estándar
HQ	63,5 mm	88,9 mm	34,5 kg	Mayor recuperación; roca fracturada o proyectos avanzados
PQ	85,0 mm	122,6 mm	47,2 kg	Estudios geotécnicos detallados o roca muy alterada

Los diámetros NQ y HQ son los más utilizados en la exploración minera moderna. El NQ ofrece un buen balance entre muestra y costo, mientras que el HQ se prefiere cuando la roca es muy fracturada y se necesita maximizar la recuperación del testigo para no perder información geológica valiosa. El BQ se reserva para sondajes exploratorios de menor envergadura o para transiciones a mayor profundidad.

Ventajas y limitaciones de este método

La perforación diamantina se impone sobre otros métodos cuando la calidad de la muestra es prioritaria. Sin embargo, no es siempre la opción más rápida ni más económica. Conocer tanto sus fortalezas como sus restricciones te permite entender por qué se combina con otras técnicas en distintas fases de un proyecto minero.

¿Para qué sirve la perforación diamantina en un proyecto minero?

La perforación diamantina no se usa en un único momento del ciclo de vida de una mina: acompaña el proyecto desde las primeras hipótesis geológicas hasta la producción activa. El momento en que se aplica define el tipo de pregunta que está respondiendo y, por tanto, el grado de certeza que puede ofrecer sobre el depósito mineral.

Proyectos Greenfield: exploración inicial

Un proyecto Greenfield es aquel que parte de cero, en un área donde no hay minería previa. Aquí la perforación diamantina se usa para delinear los cuerpos mineralizados, verificar si la mineralización se extiende en profundidad y determinar si los recursos tienen la ley suficiente para ser rentables. Es la herramienta que transforma una anomalía geológica en datos cuantificables.

En esta etapa, los sondajes se distribuyen en una malla espaciada sobre el área de interés. Con los testigos de cada sondaje, los geólogos construyen un modelo tridimensional del depósito que permite calcular los recursos minerales según los estándares internacionales como el código JORC o el NI 43-101. Ese modelo es la base sobre la que se decide si el proyecto avanza o no.

Proyectos Brownfield: ampliación de reservas

En un proyecto Brownfield, la mina ya opera o tiene reservas definidas. La perforación diamantina se usa para confirmar la extensión lateral o en profundidad del yacimiento, ampliar las reservas existentes o verificar bloques del mineral antes de que llegue la producción. También se emplea para perforaciones de control que ajustan el modelo geológico con datos reales del minado en curso.

Este uso es especialmente relevante en el diseño de una mina a cielo abierto, donde conocer con precisión los límites del cuerpo mineralizado determina las dimensiones de la rajo, los ángulos de los taludes y la vida útil del proyecto. Una mala definición geológica en esta etapa puede traducirse en pérdidas millonarias por mineral dejado en la roca o por sobrecosto en estéril removido.

Preguntas frecuentes

¿Qué es un testigo de perforación diamantina?

Un testigo —también llamado core— es la muestra cilíndrica de roca que la broca diamantada separa del macizo rocoso durante la perforación. A diferencia de otros métodos que fragmentan o pulverizan la roca, el testigo se conserva intacto y en el orden estratigráfico original. Su longitud por sección equivale al avance de cada carrera de perforación, generalmente 3 metros, y contiene información directa sobre la mineralización, las estructuras geológicas, la dureza de la roca y las zonas de alteración. Es, en la práctica, un archivo físico del subsuelo que el geólogo analiza y del que extrae datos para construir el modelo del yacimiento.

¿Cuál es la diferencia entre perforación diamantina y percusión?

La diferencia principal está en el tipo de muestra que produce cada método y en su mecanismo de corte. La perforación diamantina usa rotación continua y entrega testigos cilíndricos intactos, lo que permite un análisis geológico detallado. La perforación por percusión golpea la roca repetidamente y genera detritus o polvo de roca —también llamado cutting—, que ofrece información más limitada sobre la estructura del depósito. La percusión es más rápida y barata por metro, pero la calidad de muestra no es comparable. Por eso la diamantina se usa cuando la precisión es indispensable y la percusión cuando se necesita velocidad y economía en etapas de reconocimiento inicial.

¿Qué diámetro se elige para una perforación diamantina?

La elección del diámetro depende de varios factores: el tipo de roca, la profundidad del sondaje, el volumen de muestra que requieren los análisis de laboratorio y el presupuesto disponible. El diámetro NQ (47,6 mm de testigo) es el más utilizado en exploración estándar por su equilibrio entre costo y calidad. El HQ (63,5 mm) se prefiere en rocas fracturadas o cuando se necesita más muestra para análisis metalúrgicos. El BQ se usa en proyectos con menor profundidad o cuando ya se cuenta con información geológica previa suficiente. En estudios geotécnicos complejos, el PQ es el estándar por la cantidad de muestra que entrega.

¿A qué profundidad puede llegar la perforación diamantina?

La profundidad alcanzable depende del diámetro, del tipo de equipo y de las condiciones geológicas del terreno. En condiciones favorables y con equipos de alta potencia, la perforación diamantina puede superar los 1.500 metros de profundidad. Sin embargo, a mayor profundidad aumentan las dificultades: la columna de barras se vuelve más pesada y difícil de maniobrar, la desviación del sondaje es mayor y el costo por metro se incrementa considerablemente. En la práctica, la mayoría de los sondajes de exploración trabajan en rangos de 200 a 800 metros, que es donde el método ofrece la mejor relación entre información obtenida y costo invertido.

¿Qué fluido se usa en la perforación diamantina?

El fluido más común es el agua limpia, que se bombea desde la superficie hacia el interior de las barras hasta llegar a la corona. Desde allí asciende por el espacio anular entre las barras y la pared del pozo, arrastrando los recortes de roca. En formaciones problemáticas se añaden aditivos al agua para controlar la estabilidad del pozo, reducir la fricción o mejorar la limpieza del fondo. El fluido utilizado se recircula a través de una poza de sedimentación donde los sólidos se depositan antes de que el agua vuelva al circuito, lo que reduce el consumo hídrico y el impacto ambiental de la operación.

¿Cuándo se usa la perforación diamantina en minas subterráneas?

En minas subterráneas, la perforación diamantina se aplica cuando se necesita información geológica precisa de zonas que aún no han sido minadas. Permite confirmar si el cuerpo mineralizado continúa en profundidad o en direcciones laterales sin tener que excavar nuevas labores exploradoras, lo que ahorra tiempo y dinero. También se usa para cubicar nuevas reservas en sectores en profundización, como apoyo a la planificación de la producción futura, y para verificar las leyes del mineral en bloques programados para la siguiente campaña de extracción.

¿Qué información aporta el testigo a los geólogos?

El testigo es una fuente de información directa e irreemplazable del subsuelo. A partir de él, el geólogo puede identificar los tipos de roca presentes, los minerales visibles a simple vista, las zonas de alteración hidrotermal, las fracturas, fallas y estructuras que controlan la mineralización, el porcentaje de recuperación del sondaje y la distribución vertical de las leyes de mineral. Ese conjunto de datos, integrado en el modelo geológico, define si el yacimiento es económicamente viable y en qué condiciones debe diseñarse la operación minera para aprovecharlo de forma óptima y segura.

Conclusión

La perforación diamantina es mucho más que un método de perforación: es la herramienta que transforma el subsuelo en información. Gracias al testigo cilíndrico que produce, los geólogos e ingenieros pueden tomar decisiones fundamentadas sobre la viabilidad, el diseño y la planificación de un proyecto minero, desde la primera hipótesis hasta la producción activa.

Ahora que conoces sus componentes, el proceso paso a paso, los diámetros estándar y sus aplicaciones en distintas etapas del ciclo minero, tienes una base sólida para entender por qué este método sigue siendo el referente en exploración geológica. Puedes aplicar ese conocimiento para leer con más criterio los informes técnicos de proyectos mineros, comprender los datos de sondajes o profundizar en materias como recursos y reservas minerales.

Si este tema te generó más preguntas que respuestas, eso es una buena señal: significa que estás avanzando en la comprensión de una disciplina rica en detalles. En este sitio web encontrarás más contenidos sobre ingeniería de minas y geología que te ayudarán a seguir construyendo ese conocimiento con la misma claridad.
