Saber cómo usar un megóhmetro implica preparar el circuito, conectar los terminales correctos, seleccionar el voltaje de prueba adecuado, ejecutar la medición y descargar el voltaje residual al finalizar. Este instrumento mide la resistencia de aislamiento en megaohmios y permite detectar deterioros que podrían causar cortocircuitos, fallas en equipos o riesgos eléctricos graves.

¿Qué es un megóhmetro y para qué sirve?
Un megóhmetro es un instrumento de medición diseñado específicamente para evaluar la resistencia de aislamiento eléctrica de cables, motores, transformadores y otros equipos. Su función principal consiste en aplicar un voltaje de corriente continua controlado y medir la resistencia resultante en megaohmios (MΩ).
A diferencia de otros instrumentos, el megóhmetro genera su propio voltaje de prueba, que puede variar desde 250 V hasta 10.000 V o más. Esto permite evaluar el estado del aislamiento bajo condiciones similares a las de operación real del equipo.
El principio de funcionamiento se basa en la ley de Ohm. El instrumento aplica un voltaje conocido al material aislante y mide la corriente que logra filtrarse a través de él. Cuanto mayor sea la resistencia medida, mejor será la condición del aislamiento.
Un aislamiento en buen estado presenta valores de resistencia muy altos, generalmente de cientos o miles de megaohmios. Cuando ese valor desciende por debajo de ciertos umbrales, indica que el material aislante se ha deteriorado por humedad, suciedad, envejecimiento o daño físico.
Este instrumento resulta indispensable en tareas de mantenimiento preventivo dentro del campo de la ingeniería eléctrica. Gracias a él, se pueden anticipar fallas antes de que ocurran accidentes graves, como cortocircuitos, incendios o electrocuciones.
Además, las pruebas de aislamiento con megóhmetro son obligatorias según diversas normativas internacionales antes de poner en servicio instalaciones eléctricas nuevas o después de realizar reparaciones mayores en equipos de potencia.
Diferencia entre megóhmetro y multímetro
Aunque ambos instrumentos miden resistencia, sus rangos, voltajes y aplicaciones son completamente diferentes. A continuación se presenta una comparación detallada.
| Característica | Megóhmetro | Multímetro |
|---|---|---|
| Función principal | Medir resistencia de aislamiento | Medir voltaje, corriente y resistencia general |
| Rango de medición | Desde 1 MΩ hasta varios TΩ | Desde fracciones de ohmio hasta unos pocos MΩ |
| Voltaje de prueba | 250 V a 10.000 V (corriente continua) | Generalmente menor a 3 V |
| Aplicación típica | Cables, motores, transformadores, generadores | Circuitos electrónicos y eléctricos de baja potencia |
| Genera voltaje elevado | Sí, internamente | No |
| Riesgo de uso | Alto, si no se toman precauciones | Bajo en condiciones normales |
| Uso en circuitos energizados | Nunca se debe usar | Puede medir voltaje y corriente en circuitos vivos |
| Costo aproximado | Medio a alto | Bajo a medio |
Un multímetro no puede reemplazar a un megóhmetro para pruebas de aislamiento, ya que su bajo voltaje de prueba no revela defectos que solo se manifiestan bajo estrés eléctrico elevado.
Aplicaciones principales en instalaciones eléctricas
El megóhmetro se utiliza en múltiples escenarios dentro de las instalaciones eléctricas industriales y comerciales. A continuación se describen las aplicaciones más frecuentes.
- Prueba de cables de potencia: Permite verificar que el aislamiento de los conductores no presenta degradación antes de energizar una instalación nueva o después de una reparación. Esto es especialmente importante al trabajar con cable de media tensión, donde las fallas de aislamiento pueden ser catastróficas.
- Diagnóstico de motores eléctricos: Se evalúa la resistencia entre los bobinados del motor y la carcasa. Valores bajos indican humedad, contaminación o deterioro del barniz aislante.
- Mantenimiento de transformadores: Las pruebas periódicas al aislamiento de los devanados permiten detectar envejecimiento del papel aislante o presencia de humedad en el aceite dieléctrico.
- Verificación de tableros y switchgear: Se comprueban las barras conductoras y conexiones dentro de celdas de media tensión para garantizar que no existan caminos de fuga entre fases o hacia tierra.
- Comisionamiento de instalaciones nuevas: Antes de poner en servicio cualquier sistema eléctrico, las normas exigen pruebas de aislamiento para certificar que todo se instaló correctamente.
- Investigación de fallas: Cuando ocurre un cortocircuito o una falla a tierra, el megóhmetro ayuda a localizar el tramo de cable o el equipo con aislamiento comprometido.
Partes y componentes de un megóhmetro
Conocer cada parte del instrumento facilita su uso correcto y evita errores durante las mediciones. A continuación se presenta un esquema visual con los componentes principales.
Componentes principales de un megóhmetro
Terminales de conexión (L, E y G)
Todo megóhmetro cuenta con al menos dos terminales principales y, en muchos modelos, un tercero llamado terminal de guarda. Cada uno tiene una función precisa durante la prueba de aislamiento.
El terminal L (Línea) se conecta al conductor o bobinado que se desea evaluar. Es por donde el instrumento aplica el voltaje de prueba positivo hacia el material aislante.
El terminal E (Earth o Tierra) se conecta a la referencia de tierra, que puede ser la carcasa del motor, la pantalla metálica del cable o la estructura del equipo. La corriente que atraviesa el aislamiento fluye de L hacia E.
El terminal G (Guard o Guarda) cumple una función más especializada. Desvía las corrientes de fuga superficiales para que no afecten la lectura. Se utiliza cuando existen caminos de corriente parásitos sobre la superficie del aislamiento, especialmente en mediciones de alta precisión.
En la mayoría de las pruebas estándar, solo se emplean los terminales L y E. El terminal G se reserva para situaciones donde la humedad superficial o la suciedad podrían falsear los resultados.
Selector de voltaje de prueba
Este control permite elegir el nivel de voltaje de corriente continua que el megóhmetro aplicará durante la medición. Los valores disponibles dependen del modelo y fabricante del instrumento.
Los rangos más habituales son 250 V, 500 V, 1.000 V, 2.500 V y 5.000 V. Seleccionar el voltaje correcto es fundamental para no dañar el aislamiento del equipo bajo prueba.
La elección del voltaje depende del nivel de tensión nominal del circuito o equipo. Aplicar un voltaje excesivo a un aislamiento diseñado para baja tensión puede provocar la ruptura del material dieléctrico.
Pantalla y escala de lectura
En los modelos analógicos, la pantalla consiste en un galvanómetro con una aguja que se desplaza sobre una escala graduada. La escala no es lineal: se comprime en los valores altos y se expande en los valores bajos.
Los megóhmetros digitales muestran el valor directamente en una pantalla LCD o LED. Ofrecen mayor precisión y facilidad de lectura, además de funciones adicionales como almacenamiento de datos y temporizador automático.
Algunos modelos avanzados incluyen indicadores de voltaje aplicado, corriente de fuga, tiempo de prueba y gráficos de tendencia. Estas funciones resultan muy útiles para pruebas especializadas como el índice de polarización.
Tipos de megóhmetro según su funcionamiento
Existen dos grandes categorías de megóhmetros según la tecnología que emplean para generar el voltaje de prueba. Cada tipo tiene ventajas y limitaciones que conviene conocer.
| Característica | Megóhmetro analógico de manivela | Megóhmetro digital electrónico |
|---|---|---|
| Fuente de energía | Manivela manual (magnetoeléctrica) | Baterías recargables o pilas |
| Pantalla | Aguja sobre escala analógica | Pantalla LCD o LED digital |
| Precisión | Moderada, depende de la velocidad de giro | Alta, con resolución configurable |
| Rango de voltajes | Generalmente, 500 V y 1.000 V | 250 V hasta 10.000 V o más |
| Funciones avanzadas | No disponibles | Índice de polarización, DAR, temporizador, memoria |
| Peso y tamaño | Pesado y robusto | Compacto y ligero |
| Dependencia de baterías | No requiere baterías | Sí, necesita carga o pilas |
| Costo | Bajo | Medio a alto |
| Uso actual | Poco frecuente, en desuso | Estándar en la industria |
Megóhmetro analógico de manivela
Este fue el primer tipo de megóhmetro utilizado en la industria eléctrica. Su diseño se basa en un generador de corriente continua accionado manualmente mediante una manivela lateral.
Al girar la manivela a una velocidad constante, el generador interno produce el voltaje de prueba necesario. La estabilidad del voltaje depende directamente de la velocidad y constancia del giro, lo que introduce cierta variabilidad en los resultados.
Su principal ventaja radica en que no necesita baterías ni fuente de alimentación externa. Esto lo hace útil en ubicaciones remotas donde no hay acceso a energía eléctrica. Sin embargo, su precisión limitada y la falta de funciones avanzadas han reducido su uso en la práctica moderna.
Megóhmetro digital electrónico
Los modelos digitales utilizan circuitos electrónicos internos para generar un voltaje de corriente continua estable y preciso. La alimentación proviene de baterías recargables de litio o pilas alcalinas.
El voltaje de prueba se mantiene constante independientemente de las condiciones de la batería, siempre que esta tenga carga suficiente. Esto garantiza resultados repetibles y confiables.
Además de medir la resistencia de aislamiento, muchos modelos digitales incluyen funciones como el cálculo automático del índice de polarización, la relación de absorción dieléctrica, la medición de corriente de fuga y la capacidad de almacenar resultados para análisis posterior.
Voltajes de prueba y cuándo utilizar cada uno
Elegir el voltaje de prueba adecuado es una de las decisiones más importantes al realizar una medición con megóhmetro. Un voltaje incorrecto puede dañar el aislamiento o producir lecturas poco representativas.
| Tensión nominal del equipo | Voltaje de prueba recomendado | Aplicación típica |
|---|---|---|
| Hasta 250 V | 250 V DC | Circuitos de control, señalización y telecomunicaciones |
| 250 V a 600 V | 500 V DC | Instalaciones residenciales, comerciales y motores de baja tensión |
| 600 V a 5.000 V | 1.000 V DC | Motores de media tensión, cables de distribución |
| 5.000 V a 15.000 V | 2.500 V DC | Cables de media tensión, transformadores de distribución |
| Mayor a 15.000 V | 5.000 V DC o superior | Generadores, transformadores de potencia, cables de alta tensión |
Pruebas a 250 V y 500 V en baja tensión
Las pruebas con voltajes de 250 V y 500 V se aplican a equipos e instalaciones cuya tensión nominal de operación no supera los 600 V. Este rango cubre la gran mayoría de las instalaciones residenciales, comerciales y una porción significativa de las industriales.
El voltaje de 500 V es el más utilizado para verificar el aislamiento de cables y motores en instalaciones de baja tensión. Se emplea de forma rutinaria durante el comisionamiento, el mantenimiento preventivo y la búsqueda de fallas en circuitos de 120 V, 220 V y 480 V.
Por su parte, el voltaje de 250 V se reserva para circuitos de control, instrumentación, sistemas de comunicación y dispositivos electrónicos sensibles. Aplicar 500 V a estos componentes podría dañar sus aislamientos delgados o componentes semiconductores.
Cuando se hacen estas pruebas en baja tensión, los valores mínimos aceptables de resistencia de aislamiento suelen ubicarse en el rango de 1 MΩ a 100 MΩ, dependiendo de la norma aplicable y del tipo de equipo. Un valor inferior a 1 MΩ generalmente indica un problema serio que requiere investigación inmediata.
Es importante considerar que factores ambientales como la temperatura y la humedad afectan directamente los resultados. Las mediciones se deben corregir a una temperatura de referencia de 40 °C para poder compararlas con valores históricos o con los datos del fabricante.
Pruebas a 1.000 V y 5.000 V en media y alta tensión
Los voltajes de prueba de 1.000 V a 5.000 V se utilizan en equipos cuya tensión nominal de operación supera los 600 V. En este nivel, las consecuencias de una falla de aislamiento son mucho más severas y costosas.
Los cables de media tensión (5 kV a 35 kV) requieren pruebas con voltajes de 2.500 V o 5.000 V para evaluar adecuadamente el estado de su aislamiento. Estos cables operan bajo estrés eléctrico considerable y su degradación progresiva solo se detecta con voltajes de prueba proporcionalmente altos.
Para transformadores de potencia y generadores, las pruebas a 5.000 V permiten evaluar el aislamiento entre devanados y entre cada devanado y el núcleo o carcasa. Los valores esperados en equipos nuevos o en buen estado suelen superar los 1.000 MΩ en estas condiciones.
Al trabajar con estos voltajes elevados, las precauciones de seguridad se intensifican considerablemente. Es obligatorio verificar que el equipo esté completamente desenergizado, aislado y aterrizado antes de conectar el megóhmetro. Además, el área debe estar señalizada y restringida.
En equipos de media y alta tensión, se recomienda realizar no solo la prueba puntual de resistencia de aislamiento, sino también pruebas de duración extendida (1 minuto, 10 minutos) para calcular índices como la relación de absorción dieléctrica y el índice de polarización. Estos índices revelan la presencia de humedad o contaminantes que una lectura instantánea podría no detectar.
¿Cómo medir con un megóhmetro?
El procedimiento de medición requiere seguir una secuencia ordenada de pasos para obtener resultados confiables y mantener la seguridad en todo momento.
Preparación del equipo y del circuito
Antes de conectar el megóhmetro, se debe verificar que el circuito o equipo bajo prueba esté completamente desenergizado, aislado de toda fuente de alimentación y descargado. Esto incluye desconectar interruptores, retirar fusibles y abrir seccionadores.
Los conductores deben desconectarse de cualquier carga o dispositivo electrónico sensible. Equipos como variadores de frecuencia, PLC, medidores digitales y supresores de pico pueden sufrir daños irreversibles por el voltaje de prueba del megóhmetro.
También se debe aterrizar temporalmente el equipo para eliminar cualquier carga estática residual. Antes de iniciar la prueba, se retiran las tierras temporales para no cortocircuitar la medición.
Por último, se verifica el estado del megóhmetro. Se comprueba la carga de la batería, la integridad de los cables de prueba y se realiza una verificación funcional cortocircuitando los terminales L y E (la lectura debe ser cercana a cero).

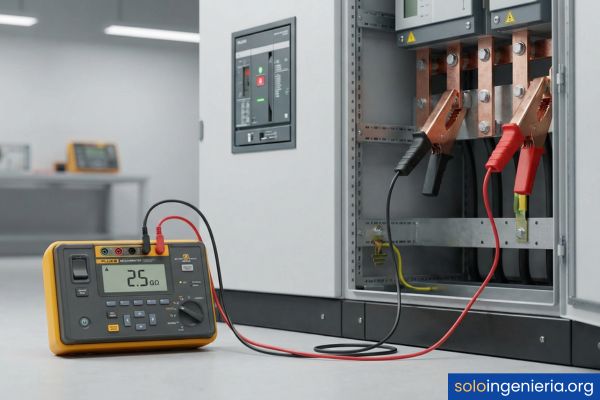

Conexión de los cables de prueba
Se conecta el cable del terminal L al conductor o devanado que se desea evaluar. El cable del terminal E se conecta a la referencia de tierra, que normalmente es la estructura metálica del equipo, la pantalla del cable o el sistema de puesta a tierra.
Es fundamental que las conexiones sean firmes y que las puntas de prueba hagan buen contacto eléctrico. Un contacto deficiente introduce resistencia adicional que falsea los resultados.
Si se utiliza el terminal G, se conecta a un punto intermedio que permita desviar las corrientes de fuga superficial. Esto es común en pruebas de bushings, pasatapas y cables con empalmes expuestos.
Ejecución de la medición de resistencia de aislamiento
Con las conexiones verificadas, se selecciona el voltaje de prueba adecuado según la tensión nominal del equipo. Luego se presiona el botón TEST o se gira la manivela para iniciar la generación de voltaje.
La lectura debe tomarse después de que el valor se estabilice, lo cual ocurre generalmente transcurridos 60 segundos. Durante este tiempo, las corrientes de carga capacitiva y absorción dieléctrica disminuyen gradualmente hasta que solo queda la corriente de fuga pura a través del aislamiento.
En pruebas extendidas para calcular el índice de polarización, se mantiene el voltaje aplicado durante 10 minutos. Se registra la lectura al minuto 1 y al minuto 10 para luego calcular la relación entre ambas.
Es importante no tocar los cables de prueba ni el equipo bajo ensayo mientras se aplica el voltaje. El megóhmetro genera voltajes peligrosos que pueden causar descargas eléctricas graves.
Descarga del voltaje residual tras la prueba
Al finalizar la medición, el aislamiento del equipo queda cargado eléctricamente como un capacitor. Esta carga residual puede alcanzar el mismo voltaje que se aplicó durante la prueba y es potencialmente mortal.
Muchos megóhmetros digitales modernos incluyen un circuito de descarga automática que se activa al soltar el botón TEST. Sin embargo, no se debe confiar exclusivamente en esta función.
Como medida adicional, se debe conectar una pértiga de puesta a tierra o un conductor de descarga entre el equipo bajo prueba y tierra. Se mantiene la conexión a tierra durante al menos el mismo tiempo que duró la prueba antes de manipular los cables o el equipo.
¿Cómo interpretar las lecturas del megóhmetro?
Obtener un número en la pantalla del megóhmetro no es suficiente. Se necesita saber qué significa ese valor y compararlo con criterios establecidos para determinar si el aislamiento está en condiciones aceptables.
Valores mínimos aceptables de resistencia de aislamiento
Los criterios de aceptación varían según el tipo de equipo, la norma aplicable y las condiciones de la prueba. A continuación se presentan las referencias más utilizadas en la industria.
- Regla del megaohmio por kilovoltio: Es la referencia más básica. Establece que la resistencia mínima aceptable es de 1 MΩ por cada 1.000 V de tensión nominal del equipo. Un motor de 4.160 V debería presentar al menos 4,16 MΩ.
- Norma IEEE 43 para motores: Establece un mínimo de 5 MΩ para devanados de máquinas rotativas, medidos con el voltaje de prueba apropiado y corregidos a 40 °C de temperatura.
- Norma IEEE 62 para transformadores: Define criterios específicos según la tensión y potencia del transformador. Los valores mínimos típicos oscilan entre 100 MΩ y 500 MΩ para equipos en buen estado.
- Norma NETA (InterNational Electrical Testing Association): Proporciona tablas detalladas con valores mínimos para cada tipo de equipo, incluyendo cables, interruptores, bus ductos y generadores.
- Tendencia histórica del equipo: Más allá de los valores absolutos, comparar las lecturas actuales con las mediciones anteriores del mismo equipo es la forma más efectiva de detectar deterioro progresivo. Una caída sostenida indica degradación del aislamiento, aunque los valores aún estén por encima del mínimo.
Índice de polarización y absorción dieléctrica
Estas dos pruebas complementarias aportan información valiosa sobre el estado del aislamiento que una lectura puntual no puede revelar. Se obtienen a partir de mediciones de resistencia tomadas en diferentes momentos durante una misma prueba extendida.
Índice de polarización (IP) y relación de absorción dieléctrica (DAR)
La relación de absorción dieléctrica (DAR) compara la lectura a los 60 segundos con la lectura a los 30 segundos. Un valor creciente indica que el aislamiento está seco y limpio, mientras que un valor estable o decreciente sugiere problemas.
El índice de polarización (IP) es más exigente: compara la lectura a los 10 minutos con la del primer minuto. Es la prueba más confiable para evaluar el estado general del aislamiento en motores y generadores de gran tamaño.
Precauciones de seguridad al usar un megóhmetro
Trabajar con un megóhmetro implica manejar voltajes elevados que pueden causar lesiones graves. Respetar las medidas de seguridad no es opcional. A continuación se detallan las precauciones fundamentales.
- Nunca usar el megóhmetro en circuitos energizados: El instrumento genera su propio voltaje de prueba. Conectarlo a un circuito con tensión presente puede destruir el equipo y provocar un arco eléctrico peligroso.
- Desconectar todos los dispositivos electrónicos sensibles: Variadores de frecuencia, controladores lógicos, sensores y equipos de comunicación deben retirarse del circuito antes de la prueba para evitar daños irreparables.
- Señalizar el área de trabajo: Mientras se realiza la prueba, nadie debe acercarse al equipo bajo ensayo. Se deben colocar avisos visibles que indiquen que se están haciendo pruebas con alto voltaje.
- Verificar la ausencia de tensión con un detector apropiado: Antes de conectar el megóhmetro, se utiliza un detector de voltaje para confirmar que el circuito está completamente desenergizado.
- Descargar siempre el equipo después de la prueba: La carga capacitiva residual es invisible y potencialmente letal. Se debe aterrizar el equipo durante un tiempo igual o mayor al de la prueba.
- No hacer pruebas en ambientes con gases explosivos: El voltaje del megóhmetro puede generar chispas capaces de iniciar una explosión o incendio en atmósferas inflamables.
- Inspeccionar los cables de prueba antes de cada uso: Cables con aislamiento dañado, agrietado o con conectores flojos representan un riesgo de descarga eléctrica para el operador.
Equipo de protección personal requerido
El operador debe utilizar guantes aislantes clasificados para el voltaje de prueba que va a aplicar. Los guantes deben estar dentro de su periodo de validez y sin perforaciones ni deterioro visible.
También se requiere calzado dieléctrico, gafas de seguridad y ropa de trabajo adecuada. En entornos industriales, el cumplimiento de la norma NFPA 70E determina el nivel de protección contra arco eléctrico que se debe emplear.
En instalaciones de media y alta tensión, se añaden elementos como casco dieléctrico, pértiga aislante para descarga y tapetes aislantes. Todo el equipo de protección debe verificarse antes de cada uso.
Verificación de circuito desenergizado
Antes de conectar el megóhmetro, se debe aplicar el procedimiento de bloqueo y etiquetado (LOTO) para garantizar que nadie pueda reenergizar el circuito accidentalmente durante la prueba.
Se abren todos los dispositivos de seccionamiento y se retiran los fusibles cuando sea posible. Luego se verifica la ausencia de tensión con un instrumento probado y certificado en las tres fases y entre cada fase y tierra.
Después de confirmar la ausencia de voltaje, se instalan tierras temporales de seguridad. Estas se retiran justo antes de iniciar la prueba con el megóhmetro y se reinstalan inmediatamente después de la descarga final.
Errores comunes al medir con un megóhmetro
Incluso operadores experimentados pueden cometer errores que invalidan los resultados o ponen en riesgo la seguridad. Conocer estos errores permite evitarlos de manera efectiva.
| Error común | Consecuencia | Cómo evitarlo |
|---|---|---|
| Medir con el circuito energizado | Daño al megóhmetro, riesgo de arco eléctrico y lesiones | Aplicar procedimiento LOTO y verificar ausencia de tensión antes de conectar |
| Seleccionar un voltaje de prueba incorrecto | Daño al aislamiento del equipo o lecturas no representativas | Consultar la tensión nominal del equipo y seguir las recomendaciones del fabricante |
| No desconectar dispositivos electrónicos sensibles | Destrucción de componentes electrónicos conectados al circuito | Desconectar físicamente todo equipo electrónico antes de la prueba |
| Tomar la lectura antes de que se estabilice | Valor de resistencia inferior al real por efecto de corrientes capacitivas | Esperar al menos 60 segundos antes de registrar el resultado |
| No descargar el equipo tras la prueba | Riesgo de descarga eléctrica para el siguiente operario | Aterrizar el equipo y esperar al menos el mismo tiempo de la prueba |
| Cables de prueba en mal estado | Lecturas erróneas y riesgo de contacto con partes vivas | Inspeccionar visualmente y verificar continuidad antes de cada uso |
| No registrar la temperatura ambiente | Imposibilidad de comparar con mediciones anteriores o valores de referencia | Anotar temperatura y humedad, corregir la lectura a 40 °C |
| Medir con humedad superficial en el equipo | Lecturas falsamente bajas que no reflejan el estado real del aislamiento | Limpiar y secar las superficies del equipo antes de la prueba |
| No usar el terminal de guarda cuando corresponde | Corrientes de fuga superficiales afectan la medición | Conectar el terminal G en mediciones de alta precisión o con superficies contaminadas |
Consejos para obtener mediciones precisas
La calidad de una medición de aislamiento depende tanto del instrumento como de la técnica del operador. A continuación se presentan recomendaciones prácticas que mejoran significativamente la confiabilidad de los resultados.
- Limpiar las superficies del equipo antes de medir: La suciedad, polvo y humedad superficial crean caminos de fuga que reducen artificialmente la lectura. Se recomienda limpiar con un paño seco o con solvente dieléctrico si es necesario.
- Registrar siempre la temperatura y la humedad: Estos factores influyen directamente en la resistencia de aislamiento. Documentarlos permite corregir las lecturas y compararlas de forma válida con mediciones anteriores.
- Esperar el tiempo adecuado para la estabilización: No tomar lecturas antes de 60 segundos. Para pruebas de índice de polarización, mantener la prueba durante los 10 minutos completos sin interrupciones.
- Llevar a cabo las pruebas en condiciones similares: Si se comparan resultados con mediciones previas, conviene hacerlas a la misma hora del día, con condiciones climáticas similares y con el mismo voltaje de prueba.
- Utilizar cables de prueba cortos y en buen estado: Cables largos o deteriorados añaden capacitancia e impedancia que afectan la precisión. Se recomienda usar los cables originales del fabricante.
- Calibrar el megóhmetro periódicamente: Todo instrumento de medición pierde precisión con el uso y el tiempo. La calibración debe realizarse según las recomendaciones del fabricante, generalmente cada 12 meses.
- Documentar cada medición con detalle: Se debe registrar el equipo probado, el voltaje aplicado, la lectura obtenida, la duración de la prueba, las condiciones ambientales y el nombre del técnico. Esta documentación es esencial para el análisis de tendencias y es un requisito habitual cuando se trabaja conforme al cálculo de demanda eléctrica de una instalación y su programa de mantenimiento.
- Descargar completamente el equipo entre pruebas consecutivas: Si se realizan varias mediciones en un mismo equipo (por ejemplo, fase a fase), se debe descargar completamente antes de cada nueva medición para evitar que la carga residual afecte la lectura siguiente.
Preguntas frecuentes
¿Cuántos megaohms se consideran un buen aislamiento?
La referencia más extendida en la industria indica que un aislamiento en buen estado debe presentar al menos 1 MΩ por cada 1.000 V de tensión nominal del equipo, según la norma IEEE 43. Sin embargo, en la práctica, equipos nuevos o en excelente condición suelen mostrar valores de varios cientos o miles de megaohmios. Lo importante no es solo el valor absoluto, sino la tendencia a lo largo del tiempo: una resistencia que disminuye progresivamente en cada medición indica deterioro, incluso si todavía supera el mínimo establecido por la norma aplicable.
¿Se puede usar un megóhmetro en circuitos energizados?
No, bajo ninguna circunstancia se debe conectar un megóhmetro a un circuito que tenga tensión presente. El instrumento genera internamente un voltaje de corriente continua elevado que, al combinarse con la tensión del circuito, puede provocar una explosión del equipo, un arco eléctrico o la destrucción total del megóhmetro. Antes de cualquier prueba, el circuito debe estar completamente desenergizado, aislado de toda fuente de alimentación y verificado con un detector de voltaje certificado. Esta regla es absolutamente innegociable y aplica independientemente del tipo o modelo de megóhmetro que se utilice.
¿Cada cuánto tiempo se debe hacer prueba de aislamiento?
La frecuencia de las pruebas de aislamiento depende del tipo de equipo, su criticidad dentro del proceso productivo y las condiciones ambientales a las que está expuesto. Como referencia general, los motores eléctricos industriales se prueban cada 6 a 12 meses, los transformadores de potencia cada 12 meses y los cables de media tensión cada 1 a 3 años. En ambientes con alta humedad, temperatura extrema, polvo o vibración, se recomienda acortar estos intervalos. Los programas de mantenimiento predictivo establecen la periodicidad exacta basándose en el historial de mediciones y la experiencia operativa de cada instalación.
¿Qué diferencia hay entre un megóhmetro y un megger?
En sentido estricto, Megger es una marca comercial registrada que fabrica instrumentos de medición eléctrica, incluyendo megóhmetros. Sin embargo, con el paso de las décadas, el término «megger» se convirtió en un nombre genérico que muchos técnicos e ingenieros utilizan como sinónimo de megóhmetro, de manera similar a como ocurre con otras marcas que se vuelven nombres comunes. Funcionalmente, cuando alguien dice «vamos a megguear un cable», se refiere a realizarle una prueba de resistencia de aislamiento con un megóhmetro, independientemente de la marca del instrumento que se utilice para la medición.
¿Qué hacer si la lectura del megóhmetro es muy baja?
Una lectura baja no siempre significa que el equipo esté dañado de forma irreversible. Lo primero es verificar que la baja lectura no se deba a factores externos como humedad superficial, suciedad acumulada o cables de prueba en mal estado. Se recomienda limpiar y secar el equipo, repetir la medición y comparar con valores históricos. Si después de eliminar estos factores la lectura sigue siendo baja, podría indicar deterioro del material aislante por envejecimiento, sobrecalentamiento o contaminación interna. En ese caso, se debe retirar el equipo de servicio, hacer pruebas complementarias y consultar con un especialista antes de tomar la decisión de reparar o reemplazar.
¿El megóhmetro puede dañar un motor eléctrico?
Si se utiliza correctamente y con el voltaje de prueba adecuado, el megóhmetro no daña el aislamiento de un motor en buen estado. Los voltajes de prueba están diseñados para estar por debajo del nivel de estrés que el aislamiento puede soportar repetidamente sin degradarse. Sin embargo, si el aislamiento ya se encuentra severamente deteriorado, la aplicación del voltaje de prueba podría provocar la falla definitiva del punto más débil. En motores con devanados muy antiguos o con historial de sobrecalentamientos, algunos técnicos prefieren comenzar con un voltaje de prueba más bajo y aumentar gradualmente para minimizar el riesgo.
¿Por qué la lectura del megóhmetro cambia con la temperatura?
La resistencia de los materiales aislantes tiene una relación inversa con la temperatura: a medida que la temperatura aumenta, la resistencia de aislamiento disminuye. Este fenómeno ocurre porque el calor incrementa la movilidad de los portadores de carga dentro del material dieléctrico, lo que facilita el paso de corriente a través del aislamiento. Por esta razón, las normas internacionales establecen factores de corrección para normalizar las lecturas a una temperatura de referencia estándar de 40 °C. Sin esta corrección, sería imposible comparar mediciones realizadas en diferentes estaciones del año o en distintas condiciones ambientales de forma válida.
¿Se necesita alguna certificación para operar un megóhmetro?
Aunque en muchos países no existe una licencia específica obligatoria para operar un megóhmetro, la mayoría de las empresas e industrias exigen que el personal que hace pruebas de aislamiento cuente con capacitación formal en seguridad eléctrica y en el uso del instrumento. Organizaciones como NETA y varias asociaciones nacionales de electricistas ofrecen certificaciones que validan la competencia del técnico. Además, las normativas de seguridad laboral requieren que todo trabajador que manipule equipos con voltajes superiores a 50 V reciba entrenamiento documentado sobre los riesgos eléctricos y los procedimientos de trabajo seguro aplicables a su actividad.
¿Qué ocurre si no se descarga el equipo después de la prueba?
La carga eléctrica residual que queda almacenada en el aislamiento después de una prueba con megóhmetro puede mantener un voltaje peligroso durante horas si no se descarga intencionalmente. Este voltaje disminuye lentamente con el tiempo, pero puede permanecer en niveles capaces de causar una descarga eléctrica dolorosa o incluso mortal, especialmente en cables largos, motores grandes o transformadores con alta capacitancia. Por eso, la descarga controlada mediante aterrizado directo es un paso obligatorio e irrenunciable al finalizar cualquier prueba de aislamiento. Omitir este paso es uno de los errores más peligrosos que se pueden cometer.
¿Se pueden comparar mediciones hechas con diferentes megóhmetros?
Técnicamente, sí se pueden comparar, siempre que ambos instrumentos estén calibrados, se utilice el mismo voltaje de prueba y se realice la medición bajo condiciones ambientales similares o corregidas a la misma temperatura de referencia. Sin embargo, en la práctica, pequeñas diferencias entre instrumentos pueden generar variaciones en las lecturas que dificultan la comparación directa. Lo ideal es utilizar siempre el mismo megóhmetro para las mediciones periódicas de un equipo específico. De esta forma, se elimina la variable del instrumento y las tendencias reflejan exclusivamente los cambios reales en el estado del aislamiento a lo largo del tiempo.

Conclusión
A lo largo de este artículo has podido conocer en detalle cómo funciona un megóhmetro, qué partes lo componen, qué tipos existen y cuál es el procedimiento correcto para efectuar pruebas de aislamiento de forma segura. Entender este instrumento es fundamental si trabajas o estudias en el ámbito eléctrico, ya que te permite prevenir fallas graves en equipos y proteger la vida de las personas.
Los puntos más importantes que debes recordar son: seleccionar el voltaje de prueba según la tensión nominal del equipo, esperar a que la lectura se estabilice antes de registrarla, descargar siempre el voltaje residual al finalizar y documentar cada medición con sus condiciones ambientales. Aplicar estas prácticas te permitirá obtener resultados confiables y tomar decisiones informadas sobre el mantenimiento de cualquier instalación eléctrica.
Dominar el uso del megóhmetro te abre las puertas a un conocimiento práctico que marca la diferencia entre un técnico competente y uno que simplemente sigue instrucciones. En este sitio web encontrarás más contenidos relacionados con instrumentación, seguridad y mantenimiento eléctrico que pueden complementar lo que has aprendido hoy.
Sigue aprendiendo:

Sistemas eléctricos de potencia

Subestaciones eléctricas

Termografía eléctrica: Lo que tus equipos revelan

Cálculo de caída de tensión en cables

Sistema de puesta a tierra eléctrica

Dimensionamiento de conductores eléctricos

¿Qué es la corrección del factor de potencia?
