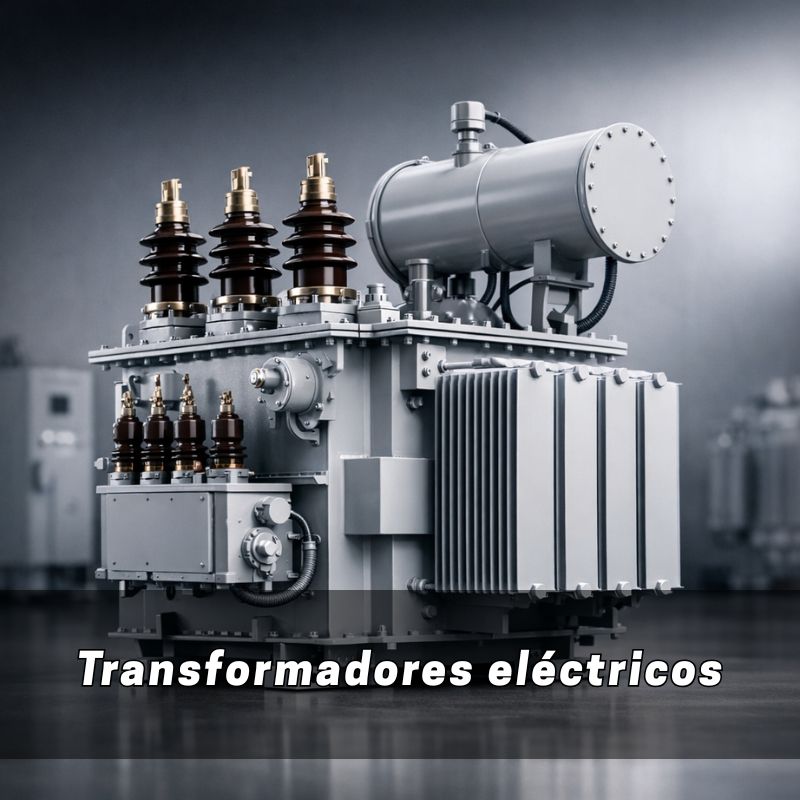

Transformadores eléctricos

¿Qué es un transformador eléctrico?

Un transformador eléctrico es una máquina estática que transfiere energía eléctrica de un circuito a otro sin contacto directo entre ellos. Lo hace mediante un campo magnético variable que enlaza dos o más bobinas arrolladas sobre un núcleo ferromagnético común.

A diferencia de los motores eléctricos, el transformador no posee partes móviles. Esto le otorga una vida útil prolongada y un mantenimiento relativamente sencillo comparado con otras máquinas eléctricas rotativas.

Su funcionamiento se basa exclusivamente en sistemas de corriente alterna y corriente continua. En corriente alterna, la variación constante del flujo magnético permite la transferencia de energía entre devanados.

Sin transformadores, sería imposible transportar electricidad a grandes distancias de forma económica. Al elevar la tensión, se reduce la corriente y, con ella, las pérdidas por calentamiento en los conductores.

Existen transformadores de pocos voltamperios, usados en dispositivos electrónicos, hasta unidades de cientos de megavoltamperios instaladas en centrales de generación. Todos comparten el mismo principio físico fundamental.

En la práctica, un transformador recibe energía por su devanado primario a cierta tensión y la entrega por el secundario a otra tensión diferente. La frecuencia de la señal se mantiene constante en ambos lados.

Su rendimiento típico oscila entre el 95 % y el 99 %, dependiendo del diseño, los materiales y la potencia nominal. Las unidades de mayor capacidad alcanzan las eficiencias más altas del rango.

Importancia de los transformadores en sistemas de potencia

Los sistemas de potencia modernos dependen por completo de los transformadores para funcionar. Cada etapa del recorrido de la electricidad, desde la generación hasta el consumo, requiere al menos un cambio de tensión.

En una central eléctrica, la tensión de generación ronda los 11 kV a 25 kV. Para transmitirla a cientos de kilómetros, se eleva hasta 115 kV, 230 kV o incluso 500 kV mediante transformadores elevadores.

Al llegar a las ciudades, otros transformadores reducen la tensión progresivamente. Primero a niveles de subtransmisión y luego a distribución, hasta alcanzar los 120 V o 240 V que se utilizan en hogares.

«El transformador es, sin duda, el dispositivo más importante jamás inventado para la distribución de energía eléctrica. Sin él, la transmisión a larga distancia sería impráctica y la electrificación del mundo habría sido radicalmente diferente.»

La confiabilidad de los transformadores impacta directamente en la continuidad del servicio eléctrico. Una falla en un transformador de potencia puede dejar sin suministro a miles de usuarios durante horas o días.

Dentro de la ingeniería eléctrica, el estudio de los transformadores ocupa un lugar central. Comprender su comportamiento es indispensable para diseñar redes eléctricas seguras y eficientes.

Breve evolución histórica del transformador

El concepto del transformador nació a partir de los experimentos de Michael Faraday en 1831. Faraday demostró que un campo magnético variable podía inducir una corriente eléctrica en un conductor cercano.

En 1885, los ingenieros húngaros Zipernowsky, Bláthy y Déri presentaron el primer transformador con núcleo cerrado comercialmente viable. Este diseño redujo drásticamente las pérdidas magnéticas respecto a los núcleos abiertos anteriores.

William Stanley construyó en 1886 el primer sistema práctico de distribución con transformadores en Estados Unidos. Lo instaló en Great Barrington, Massachusetts, alimentando tiendas y oficinas con corriente alterna.

A lo largo del siglo XX, los avances en aceros al silicio de grano orientado mejoraron la eficiencia del núcleo. Al mismo tiempo, los aceites minerales aislantes permitieron construir unidades de mayor potencia y tensión.

Hoy en día se fabrican transformadores con materiales amorfos, monitoreo digital en tiempo real y sistemas de refrigeración avanzados. La evolución continúa orientada a reducir pérdidas y aumentar la vida útil.

Principio de funcionamiento del transformador

El principio de funcionamiento de un transformador se apoya en la inducción electromagnética mutua entre dos bobinas acopladas por un núcleo magnético común. Cuando circula corriente alterna por el devanado primario, se genera un flujo magnético variable.

Ese flujo magnético atraviesa el núcleo y enlaza el devanado secundario. Al variar continuamente, induce una fuerza electromotriz en el secundario que permite alimentar una carga conectada a sus terminales.

No existe conexión eléctrica directa entre el primario y el secundario. La transferencia de energía ocurre exclusivamente a través del campo magnético compartido por ambos devanados.

La tensión inducida en el secundario depende de la relación entre el número de espiras de cada devanado. Más espiras en el secundario producen mayor tensión; menos espiras producen menor tensión.

La frecuencia de la tensión en el secundario es idéntica a la del primario. El transformador no altera la frecuencia de la señal, únicamente modifica los niveles de tensión y corriente.

Este principio se aplica en todos los circuitos eléctricos donde se necesite adaptar niveles de tensión. Desde pequeños cargadores hasta subestaciones de alta tensión, la física detrás es la misma.

Inducción electromagnética y ley de Faraday

La ley de Faraday establece que la fuerza electromotriz inducida en una bobina es proporcional a la rapidez con que varía el flujo magnético que la atraviesa. Este es el fundamento teórico del transformador.

Matemáticamente, la tensión inducida en una bobina de N espiras es: E = N × (dΦ/dt). Donde dΦ/dt representa la tasa de cambio del flujo magnético respecto al tiempo.

Cuando se aplica una tensión alterna al devanado primario, la corriente genera un flujo magnético sinusoidal en el núcleo. Ese flujo cambia constantemente de dirección y magnitud, siguiendo la forma de onda de la corriente.

Al enlazar el devanado secundario, ese flujo variable induce una tensión proporcional al número de espiras del secundario. A mayor velocidad de cambio del flujo, mayor será la tensión inducida.

La ley de Lenz complementa este principio indicando que la corriente inducida se opone al cambio que la produce. Esto explica por qué el transformador toma más corriente del primario cuando la carga en el secundario aumenta.

Relación de transformación

La relación de transformación, comúnmente representada como «a», es el cociente entre el número de espiras del devanado primario (N₁) y el del secundario (N₂). Se expresa como: a = N₁ / N₂.

Esta relación determina cómo se modifican la tensión y la corriente entre ambos lados del transformador. Si a es mayor que 1, el transformador reduce la tensión. Si a es menor que 1, la eleva.

La tensión se transforma de forma directamente proporcional a la relación de espiras: V₁ / V₂ = N₁ / N₂. La corriente, en cambio, se transforma de manera inversamente proporcional: I₁ / I₂ = N₂ / N₁.

Esto significa que, al elevar la tensión, la corriente disminuye proporcionalmente, y viceversa. La potencia, en un transformador ideal, permanece constante en ambos lados.

Por ejemplo, un transformador con 1.000 espiras en el primario y 100 en el secundario tiene una relación de transformación de 10. Si recibe 10.000 V, entrega 1.000 V en el secundario.

Transformador ideal frente al transformador real

El transformador ideal es un modelo teórico que facilita el análisis de circuitos. En este modelo, no existen pérdidas de energía y todo el flujo magnético enlaza perfectamente ambos devanados.

En un transformador ideal, la potencia de entrada es exactamente igual a la potencia de salida. No hay pérdidas en el núcleo, no hay resistencia en los conductores y el acoplamiento magnético es perfecto.

En la realidad, ningún transformador cumple esas condiciones. El transformador real presenta pérdidas por histéresis, corrientes parásitas, resistencia de los devanados y flujo de dispersión.

El flujo de dispersión es aquella porción del flujo magnético que no enlaza ambas bobinas y se pierde en el aire. Esto reduce la tensión efectiva disponible en el secundario bajo carga.

Para modelar un transformador real se utiliza un circuito equivalente con resistencias y reactancias. Este modelo permite calcular con precisión la regulación de tensión, las pérdidas y el rendimiento.

A pesar de estas imperfecciones, los transformadores reales de buena calidad alcanzan rendimientos superiores al 98 % en unidades de gran potencia. Las pérdidas, aunque inevitables, se minimizan con diseño y materiales adecuados.

Partes y componentes de un transformador eléctrico

Cada transformador está compuesto por elementos mecánicos, eléctricos y magnéticos que trabajan en conjunto. La calidad y el diseño de cada componente determinan el rendimiento y la durabilidad de la máquina.

Núcleo magnético

El núcleo magnético es la estructura ferromagnética que proporciona un camino de baja reluctancia para el flujo magnético. Se construye con láminas delgadas de acero al silicio de grano orientado apiladas entre sí.

Las láminas se aíslan individualmente con un barniz o recubrimiento especial. Esto reduce las corrientes parásitas (corrientes de Foucault) que generarían calor excesivo si el núcleo fuera una pieza sólida.

Existen dos configuraciones principales de núcleo: Tipo columna y tipo acorazado. En el tipo columna, los devanados rodean las columnas del núcleo. En el acorazado, el núcleo rodea los devanados.

Los núcleos de material amorfo ofrecen pérdidas hasta un 70 % menores que el acero al silicio convencional. Sin embargo, su costo es más elevado y su uso se concentra en transformadores de distribución.

Devanados primario y secundario

Los devanados son bobinas de conductor aislado enrolladas alrededor del núcleo magnético. El devanado primario recibe la energía de la fuente y el secundario la entrega a la carga.

El material más utilizado para los devanados es el cobre electrolítico, debido a su alta conductividad. El aluminio se emplea como alternativa más económica y ligera, aunque con mayor resistividad.

La sección del conductor y el número de espiras se calculan según la tensión nominal y la corriente que debe soportar cada devanado. Devanados de alta tensión usan conductores más delgados con más espiras.

Los devanados de baja tensión, en cambio, requieren conductores de mayor sección porque manejan corrientes más elevadas. Su disposición física respecto al núcleo también varía según el tipo de transformador.

Sistema de aislamiento

El sistema de aislamiento es crítico para la seguridad y el desempeño del transformador. Separa eléctricamente las espiras entre sí, los devanados entre sí y los devanados respecto al núcleo y al tanque.

En transformadores en aceite, el papel Kraft impregnado en aceite mineral es el aislamiento más común. El aceite cumple una doble función: Aislante dieléctrico y medio de refrigeración simultáneamente.

Para evaluar la condición del aislamiento, se hacen pruebas de resistencia de aislamiento eléctrica. Estas mediciones permiten detectar degradación antes de que se produzca una falla completa.

En transformadores secos se utilizan resinas epóxicas, fibra de vidrio y materiales poliméricos. Estos aislantes soportan altas temperaturas y no requieren mantenimiento del fluido dieléctrico.

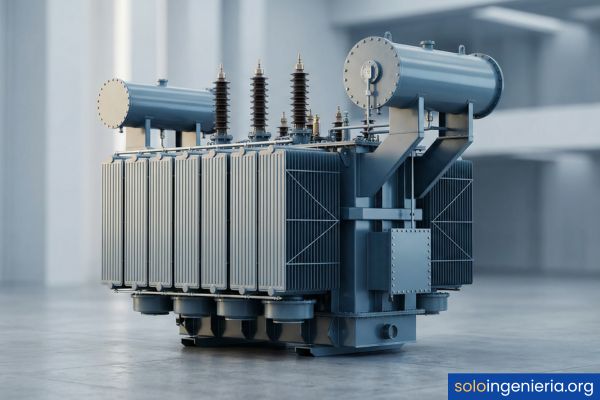

Tanque, sistema de refrigeración y accesorios

El tanque es la estructura metálica que contiene el núcleo, los devanados y el aceite aislante en transformadores sumergidos. Proporciona protección mecánica y soporte estructural a todo el conjunto.

El sistema de refrigeración disipa el calor generado por las pérdidas internas del transformador. Se clasifica según el medio refrigerante y el tipo de circulación: Natural, forzada o dirigida.

Los accesorios complementarios incluyen bujes de conexión, relé Buchholz, indicadores de temperatura, válvulas de alivio de presión y cambiadores de tomas. Cada uno cumple funciones de protección, medición o regulación.

El conservador de aceite, ubicado en la parte superior, compensa la expansión térmica del fluido. Mantiene el tanque completamente lleno y evita que el aceite entre en contacto directo con la atmósfera.

Tipos de transformadores eléctricos y su clasificación

Criterio de clasificación	Tipos	Característica principal
Según la función	Elevador / Reductor	Aumenta o disminuye la tensión de salida
Según el número de fases	Monofásico / Trifásico	Opera con una o tres fases de corriente alterna
Según el medio de refrigeración	Seco / En aceite	Usa aire o aceite mineral para disipar el calor
Según la aplicación	Potencia / Distribución / Medida	Diseñado para generación, reparto o instrumentación
Según el tipo de núcleo	Tipo columna / Tipo acorazado	Varía la disposición del núcleo respecto a los devanados
Según el número de devanados	Dos devanados / Autotransformador	Devanados separados o con conexión eléctrica común

Los transformadores se clasifican bajo múltiples criterios según las necesidades del sistema eléctrico. A continuación se detallan las categorías más utilizadas en la práctica profesional.

Según la función: Elevadores y reductores

• Transformador elevador: Aumenta la tensión del primario al secundario. Se emplea en centrales generadoras para elevar la tensión antes de la transmisión a larga distancia.
• Transformador reductor: Disminuye la tensión del primario al secundario. Se utiliza en subestaciones de distribución para llevar la tensión a niveles seguros de consumo.

La diferencia entre ambos radica en la relación de espiras. Un elevador tiene más espiras en el secundario, mientras que un reductor tiene más en el primario.

Según el número de fases: Monofásicos y trifásicos

• Transformador monofásico: Trabaja con una sola fase de corriente alterna. Se usa frecuentemente en redes de distribución residencial y en aplicaciones de baja potencia.
• Transformador trifásico: Opera con tres fases simultáneamente en un solo equipo. Es el estándar en sistemas de potencia industriales y de transmisión por su mayor eficiencia.

Un transformador trifásico puede ser reemplazado por un banco de tres transformadores monofásicos. Sin embargo, la unidad trifásica ocupa menos espacio, pesa menos y tiene un costo inferior.

Según el medio de refrigeración: Secos y en aceite

• Transformador seco: Utiliza aire como medio refrigerante y aislante. Es común en edificios, hospitales y lugares donde el riesgo de incendio debe minimizarse.
• Transformador en aceite: Emplea aceite mineral o vegetal para refrigeración y aislamiento. Permite manejar mayores potencias y tensiones gracias a la superior capacidad dieléctrica del aceite.

Los transformadores en aceite requieren mantenimiento periódico del fluido, incluyendo análisis fisicoquímico y cromatografía de gases disueltos. Los secos, en cambio, demandan menos intervenciones.

Según la aplicación: Potencia, distribución y medida

• Transformador de potencia: Diseñado para subestaciones de transmisión y generación. Maneja tensiones superiores a 69 kV y potencias desde varios MVA hasta cientos de MVA.
• Transformador de distribución: Reduce la tensión a niveles de consumo final. Sus potencias típicas van desde 5 kVA hasta 2.500 kVA, alimentando barrios, edificios o industrias pequeñas.
• Transformador de medida: Reduce tensión o corriente a valores seguros para instrumentos de medición y relés de protección. Incluye transformadores de corriente (TC) y de potencial (TP).

Cada tipo se diseña con especificaciones diferentes de aislamiento, pérdidas y regulación de tensión. La selección depende de las condiciones operativas del sistema eléctrico donde se instalará.

Aplicaciones en la industria y el sector eléctrico

• Centrales de generación: Elevan la tensión producida por los generadores para inyectarla en las líneas de transmisión con mínimas pérdidas.
• Líneas de transmisión: Adaptan niveles de tensión entre diferentes tramos del sistema interconectado nacional.
• Subestaciones de distribución: Reducen la tensión de transmisión a niveles aptos para alimentar redes urbanas y rurales.
• Plantas industriales: Proporcionan las tensiones adecuadas para maquinaria pesada, hornos eléctricos y procesos de manufactura.
• Edificios comerciales: Alimentan sistemas de iluminación, climatización y equipos de oficina a partir de la red de media tensión.
• Viviendas: Los transformadores de distribución en poste o pedestal suministran la tensión residencial estándar para uso doméstico.
• Energías renovables: Conectan parques solares y eólicos a la red, adaptando la tensión generada a los niveles del sistema.
• Sistemas de protección y medida: Los transformadores de instrumento permiten medir y proteger circuitos de alta tensión de forma segura.

Generación y transmisión de energía

En las centrales eléctricas, los generadores producen tensiones típicas entre 11 kV y 25 kV. Estos niveles no son prácticos para transmisión a larga distancia debido a las altas pérdidas por efecto Joule.

Los transformadores elevadores incrementan la tensión hasta 115 kV, 230 kV, 345 kV o 500 kV. A mayor tensión, menor corriente circula por las líneas y menores son las pérdidas de energía.

En los puntos intermedios de la red de transmisión se instalan transformadores de interconexión. Estos permiten transferir potencia entre diferentes niveles de tensión del sistema interconectado.

Redes de distribución eléctrica

Las redes de distribución llevan la electricidad desde las subestaciones hasta los usuarios finales. Los transformadores de distribución son los responsables de reducir la tensión a niveles seguros para el consumo.

En zonas urbanas, los transformadores de distribución se instalan en cámaras subterráneas o en pedestales a nivel del suelo. En áreas rurales, se montan sobre postes de concreto o madera.

Estos equipos son fundamentales dentro de las instalaciones eléctricas de cualquier comunidad. Su correcta selección garantiza calidad de tensión y continuidad del servicio.

Uso industrial, comercial y residencial

En el sector industrial, los transformadores alimentan motores de gran potencia, hornos de arco eléctrico, rectificadores y variadores de frecuencia. Las potencias pueden superar varios MVA en plantas grandes.

Los edificios comerciales utilizan transformadores secos o en aceite para alimentar tableros de distribución internos. Centros comerciales, hospitales y aeropuertos requieren redundancia para asegurar la continuidad.

En el ámbito residencial, los transformadores de distribución tipo poste o padmounted son los más comunes. Reducen la tensión de media a baja para alimentar grupos de viviendas conectadas a un mismo circuito.

Pérdidas y eficiencia en transformadores eléctricos

Todo transformador real convierte una pequeña fracción de la energía en calor, lo cual representa una pérdida inevitable. Estas pérdidas se dividen en dos categorías principales: Pérdidas en el núcleo y pérdidas en los devanados.

Comprender cada tipo de pérdida es esencial para seleccionar transformadores eficientes y para estimar los costos operativos a lo largo de su vida útil.

Pérdidas en el núcleo (hierro)

Las pérdidas en el núcleo, también llamadas pérdidas en vacío, ocurren siempre que el transformador está energizado. Son independientes de la carga conectada al secundario y permanecen prácticamente constantes.

Se componen de dos fenómenos: Pérdidas por histéresis y pérdidas por corrientes parásitas. Las primeras se deben al ciclo repetido de magnetización y desmagnetización del material ferromagnético.

Las corrientes parásitas son corrientes circulares inducidas en el propio núcleo por el flujo magnético variable. Se reducen laminando el núcleo en chapas delgadas aisladas entre sí.

Utilizar aceros de grano orientado con alto contenido de silicio o materiales amorfos minimiza significativamente estas pérdidas. La elección del material del núcleo es una decisión de diseño fundamental.

Pérdidas en los devanados (cobre)

Las pérdidas en los devanados, conocidas como pérdidas en carga o pérdidas en el cobre, se deben al calentamiento de los conductores por el paso de la corriente. Son proporcionales al cuadrado de la corriente que circula: P = I² × R.

Esto significa que, al duplicar la corriente, las pérdidas en los devanados se cuadruplican. Por ello, los transformadores operando cerca de su capacidad nominal generan más calor en las bobinas.

Para reducir estas pérdidas se utilizan conductores de mayor sección transversal y materiales de alta conductividad. El cobre ofrece mejor desempeño que el aluminio, aunque con mayor peso y costo.

Las pérdidas adicionales por corrientes de Foucault en los propios conductores y por flujos de dispersión también se agrupan dentro de esta categoría. Se minimizan con diseños geométricos optimizados.

Cálculo del rendimiento y regulación de tensión

El rendimiento expresa qué porcentaje de la potencia de entrada se entrega efectivamente a la carga. Los transformadores de gran potencia superan el 99 % de eficiencia bajo condiciones óptimas de operación.

El rendimiento máximo se alcanza cuando las pérdidas en el cobre igualan a las pérdidas en el núcleo. Esto ocurre generalmente a una carga parcial, no necesariamente a plena carga.

La regulación de tensión mide la capacidad del transformador para mantener estable la tensión de salida ante variaciones de carga. Un transformador con baja regulación mantiene la tensión casi constante.

Ambos parámetros se determinan mediante ensayos normalizados: El ensayo de vacío mide las pérdidas en el núcleo y el ensayo de cortocircuito mide las pérdidas en los devanados y la impedancia de cortocircuito.

Mantenimiento y vida útil del transformador

El mantenimiento adecuado de un transformador eléctrico es determinante para prolongar su operación confiable. Un programa de mantenimiento bien estructurado puede extender la vida útil del equipo más allá de los 30 años estimados por el fabricante.

Las rutinas de mantenimiento se dividen en preventivas, predictivas y correctivas. Las preventivas incluyen inspecciones visuales, limpieza de bushings y verificación de niveles de aceite.

El mantenimiento predictivo emplea técnicas avanzadas como análisis de gases disueltos en aceite (DGA), termografía infrarroja y medición de respuesta en frecuencia. Estas herramientas permiten detectar fallas incipientes antes de que se conviertan en averías graves.

El análisis de gases disueltos es la técnica más utilizada para evaluar la salud interna de transformadores en aceite. La presencia de ciertos gases indica tipos específicos de degradación: Sobrecalentamiento, descargas parciales o arcos eléctricos.

El mantenimiento correctivo se aplica cuando ya se ha producido una falla. Puede incluir reparación de devanados, reemplazo de bushings, tratamiento o cambio total del aceite aislante.

Resulta fundamental documentar todas las intervenciones y resultados de pruebas a lo largo de la vida del equipo. Este historial permite identificar tendencias de degradación y planificar reemplazos oportunos.

Factores que afectan la vida útil

• Temperatura de operación: Cada incremento de 6 °C por encima de la temperatura nominal reduce la vida del aislamiento a la mitad. El control térmico es el factor más crítico.
• Sobrecarga: Operar el transformador por encima de su capacidad nominal acelera el envejecimiento del aislamiento y puede provocar daños permanentes en los devanados.
• Calidad del aceite aislante: La oxidación, la humedad y la contaminación del aceite degradan progresivamente sus propiedades dieléctricas y refrigerantes.
• Armónicos y distorsión de la onda: Las cargas no lineales generan corrientes armónicas que producen calentamiento adicional en el núcleo y los devanados.
• Cortocircuitos externos: Las fuerzas electromagnéticas producidas por corrientes de cortocircuito pueden deformar los devanados y debilitar la estructura del aislamiento.
• Condiciones ambientales: La humedad, la salinidad, la contaminación atmosférica y la radiación solar afectan los componentes externos del transformador.
• Frecuencia de mantenimiento: Un mantenimiento deficiente o ausente permite que pequeños problemas evolucionen hasta provocar fallas catastróficas e irreparables.

Criterios para seleccionar un transformador eléctrico

• Potencia nominal (kVA o MVA): Debe cubrir la demanda máxima prevista más un margen de seguridad. Sobredimensionar en exceso también implica costos innecesarios y mayores pérdidas en vacío.
• Tensiones nominales primaria y secundaria: Deben coincidir con los niveles de tensión del sistema donde se instalará el transformador, incluyendo las tomas de regulación disponibles.
• Frecuencia de operación: En la mayoría de los países es 50 Hz o 60 Hz. Un transformador diseñado para una frecuencia no debe operar a otra diferente.
• Grupo de conexión: Define la configuración de los devanados (estrella, delta, zigzag) y el desfase angular entre tensiones. Es crucial para la operación en paralelo.
• Impedancia de cortocircuito: Determina la corriente máxima de falla y la regulación de tensión. Valores típicos oscilan entre el 4 % y el 12 %, según la potencia.
• Tipo de refrigeración: Se elige según la ubicación, el espacio disponible, los requisitos de seguridad contra incendio y las condiciones ambientales del sitio.
• Nivel de aislamiento (BIL): Debe soportar las sobretensiones por maniobra y descargas atmosféricas propias del sistema eléctrico donde operará.
• Normativas aplicables: El transformador debe cumplir las normas técnicas vigentes (IEEE, IEC o normas nacionales) en cuanto a diseño, ensayos y desempeño.
• Costo total de propiedad: Incluye el precio de compra, las pérdidas capitalizadas durante toda la vida útil, el mantenimiento y el eventual desmantelamiento.

Evaluar estos criterios en conjunto asegura que el transformador seleccionado se adapte correctamente a las condiciones reales de operación y cumpla con las expectativas de desempeño y durabilidad.

Preguntas frecuentes

¿Cuál es la diferencia entre un transformador elevador y reductor?

La diferencia fundamental radica en la relación entre el número de espiras del devanado primario y el secundario. En un transformador elevador, el secundario tiene más espiras que el primario, lo que genera una tensión de salida mayor que la de entrada. En un reductor ocurre lo contrario: el primario tiene más espiras, y la tensión de salida es menor. La potencia aparente se mantiene aproximadamente igual en ambos casos; solo cambia la proporción entre tensión y corriente.

¿Qué vida útil tiene un transformador eléctrico?

La vida útil de un transformador depende principalmente del estado de su sistema de aislamiento, que se degrada con el tiempo y la temperatura. En condiciones normales de operación y con mantenimiento adecuado, un transformador de distribución puede funcionar entre 25 y 35 años. Los transformadores de potencia bien mantenidos pueden superar los 40 años. Sin embargo, sobrecargas sostenidas, altas temperaturas y falta de mantenimiento pueden reducir considerablemente esa expectativa.

¿Por qué los transformadores producen un zumbido?

El zumbido que se escucha en un transformador se debe a un fenómeno llamado magnetostricción. Las láminas del núcleo magnético experimentan pequeñas variaciones dimensionales cada vez que se magnetizan y desmagnetizan, lo cual ocurre 100 o 120 veces por segundo según la frecuencia del sistema. Estas vibraciones mecánicas se transmiten al tanque y al aire circundante, generando un sonido audible. La intensidad del zumbido varía según el diseño del núcleo, el nivel de inducción magnética y la calidad del montaje mecánico.

¿Qué diferencia hay entre un transformador seco y uno en aceite?

Un transformador seco utiliza aire como medio refrigerante y materiales sólidos como aislamiento dieléctrico, mientras que uno en aceite emplea un fluido mineral o vegetal que cumple simultáneamente funciones de refrigeración y aislamiento. Los transformadores secos son más seguros en interiores porque eliminan el riesgo de derrame e incendio de fluidos inflamables. Sin embargo, los transformadores en aceite permiten alcanzar mayores potencias y niveles de tensión, y generalmente tienen un costo por kVA inferior en rangos de alta capacidad.

¿Se pueden conectar transformadores en paralelo?

Sí, es posible conectar transformadores en paralelo siempre que cumplan ciertas condiciones técnicas imprescindibles. Los transformadores deben tener la misma relación de transformación, el mismo grupo de conexión y desfase angular, impedancias de cortocircuito similares y, por supuesto, la misma tensión y frecuencia nominales. Si estas condiciones no se cumplen, pueden circular corrientes de compensación entre los transformadores que generan sobrecalentamiento, pérdidas adicionales e incluso daños en los equipos.

¿Cómo se calcula la potencia de un transformador?

La potencia aparente de un transformador se calcula multiplicando la tensión nominal por la corriente nominal del devanado, y se expresa en voltamperios (VA) o kilovoltamperios (kVA). En un transformador monofásico, la fórmula es S = V × I. En un transformador trifásico se utiliza S = √3 × V × I, donde V es la tensión de línea e I es la corriente de línea. La potencia activa entregada a la carga depende además del factor de potencia del circuito conectado al secundario.

¿Por qué se utiliza aceite en los transformadores?

El aceite en los transformadores cumple dos funciones esenciales: actúa como medio de refrigeración y como aislante dieléctrico. Al circular entre los devanados y el núcleo, absorbe el calor generado por las pérdidas internas y lo transfiere a las paredes del tanque o a radiadores externos. Al mismo tiempo, su alta rigidez dieléctrica permite soportar las elevadas tensiones entre conductores sin que se produzcan descargas eléctricas. El aceite mineral es el más utilizado, aunque los aceites vegetales biodegradables ganan terreno por su menor impacto ambiental.

¿Qué pasa si un transformador se sobrecarga?

Cuando un transformador opera por encima de su potencia nominal, las corrientes en los devanados aumentan y generan un calentamiento excesivo. Este incremento de temperatura acelera la degradación del aislamiento, especialmente del papel Kraft en transformadores en aceite, reduciendo drásticamente su vida útil. Si la sobrecarga es moderada y de corta duración, el transformador puede soportarla sin daños inmediatos, ya que las normas contemplan márgenes temporales de sobrecarga. Sin embargo, una sobrecarga sostenida puede provocar fallas irreversibles en el aislamiento, deformación de devanados e incluso un cortocircuito interno.

¿Qué función cumple el cambiador de tomas?

El cambiador de tomas es un dispositivo que permite ajustar la relación de transformación modificando el número efectivo de espiras de uno de los devanados. Su propósito es regular la tensión de salida del transformador para compensar variaciones en la tensión de la red o cambios en la demanda de carga. Existen cambiadores de tomas bajo carga, que operan sin interrumpir el servicio, y cambiadores sin tensión, que requieren desconectar el transformador. Los primeros son habituales en transformadores de potencia y los segundos en unidades de distribución.

¿Cómo influye la altitud en el funcionamiento del transformador?

La altitud sobre el nivel del mar afecta la capacidad de refrigeración y el aislamiento externo del transformador. A mayor altitud, la densidad del aire disminuye, lo que reduce su capacidad para disipar calor y su rigidez dieléctrica. Las normas internacionales establecen que los transformadores diseñados para operar a altitudes estándar (hasta 1.000 metros) deben ser desclasificados cuando se instalan a mayor elevación. Esto implica reducir la potencia nominal o incorporar sistemas de refrigeración adicionales para evitar sobrecalentamientos y fallas en el aislamiento exterior.

Conclusión

A lo largo de este artículo has podido conocer en profundidad qué son los transformadores eléctricos, cómo funcionan y por qué son indispensables en los sistemas de potencia. Desde su principio basado en la inducción electromagnética hasta sus múltiples clasificaciones, cada aspecto te ayuda a comprender el papel central que desempeñan en la cadena energética.

Has revisado sus componentes internos, los tipos de pérdidas que afectan su eficiencia, los factores que determinan su vida útil y los criterios técnicos que debes considerar al seleccionar uno. Toda esta información te sirve para tomar decisiones fundamentadas, ya sea en tus estudios de ingeniería o en la práctica profesional.

Entender los transformadores eléctricos es un paso fundamental para dominar cualquier rama del sector eléctrico. En este sitio web encontrarás más contenidos relacionados que te permitirán seguir profundizando en los temas que complementan y amplían lo que has aprendido hoy.

Sigue aprendiendo:
