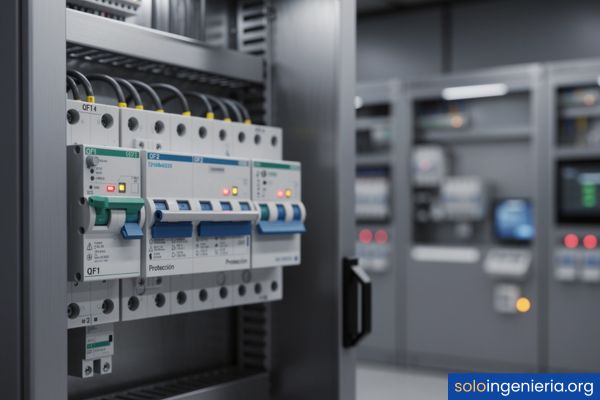

Protecciones eléctricas industriales

¿Qué son las protecciones eléctricas industriales?

En cualquier instalación industrial, la electricidad representa tanto un recurso esencial como un riesgo latente. Las protecciones eléctricas industriales son el conjunto de dispositivos que actúan como barrera entre una falla eléctrica y las consecuencias destructivas que esta puede generar.

Estos dispositivos monitorean de forma continua las variables del circuito eléctrico. Cuando detectan un comportamiento anormal, reaccionan de manera automática para aislar la zona afectada del resto de la instalación.

Su principio de operación se basa en la detección de magnitudes fuera de rango. Corrientes excesivas, tensiones anormales o desequilibrios entre fases son algunas de las condiciones que activan estos mecanismos.

Sin estos dispositivos, una falla menor podría escalar hasta provocar incendios, explosiones o destrucción total de equipos. Por eso, toda planta industrial cuenta con múltiples niveles de protección distribuidos estratégicamente.

El concepto va más allá de un simple interruptor que corta la corriente. Se trata de un sistema integrado donde cada componente cumple una función específica dentro de una jerarquía de protección.

Por ejemplo, un fusible protege un circuito puntual, mientras que un relé de protección vigila parámetros complejos como la impedancia o la frecuencia. Cada nivel de protección complementa al anterior, creando redundancia ante posibles fallas.

Los entornos industriales presentan condiciones más exigentes que las instalaciones residenciales o comerciales. Corrientes de cientos o miles de amperios, tensiones de media y alta tensión, y ambientes con polvo, humedad o temperaturas extremas demandan dispositivos robustos y confiables.

Dentro de la ingeniería eléctrica, el diseño de estos sistemas de protección constituye una de las disciplinas más críticas, ya que de ello depende la integridad de personas y activos.

Además, estos dispositivos no trabajan de forma aislada. Se configuran en esquemas coordinados donde la secuencia de actuación está cuidadosamente calculada para que solo se desconecte la sección afectada, sin interrumpir el resto de la planta.

Importancia de las protecciones en instalaciones industriales

Las instalaciones industriales manejan niveles de energía capaces de causar daños irreversibles en fracciones de segundo. Un cortocircuito en un tablero de distribución puede liberar una energía equivalente a una pequeña explosión si no se interrumpe a tiempo.

La inversión en protecciones adecuadas siempre será menor que el costo de reparar los daños causados por una falla no controlada. Esta premisa aplica tanto para la maquinaria como para la seguridad humana.

La protección eléctrica no es un gasto, es la garantía de que la producción se mantenga y las personas regresen a casa. Una falla sin protección adecuada puede detener una planta durante semanas y poner vidas en peligro.

La ausencia o el mal dimensionamiento de estos dispositivos genera consecuencias en cadena. Un equipo dañado detiene una línea de producción, lo que genera pérdidas económicas que se acumulan hora tras hora.

Por eso las protecciones eléctricas industriales no son opcionales. Son un requisito obligatorio tanto por normativa como por sentido práctico en cualquier operación seria.

Prevención de daños en equipos y maquinaria

Los equipos industriales como motores, transformadores, variadores de frecuencia y controladores representan inversiones significativas. Un solo evento de sobrecorriente puede quemar bobinados, fundir contactos o destruir componentes electrónicos en milisegundos.

Las protecciones actúan antes de que la corriente de falla alcance niveles destructivos. Por ejemplo, un guardamotor detecta una sobrecarga térmica y desconecta el motor antes de que el aislamiento de sus bobinas se deteriore.

Los transformadores de potencia, que son equipos costosos y con tiempos de reposición largos, requieren múltiples capas de protección. Relés diferenciales, relés de sobretemperatura y relés Buchholz trabajan en conjunto para cubrir distintos tipos de falla.

Cuando se diseñan correctamente estos esquemas, la vida útil de los equipos se extiende considerablemente porque se evitan esfuerzos eléctricos y térmicos fuera de sus parámetros nominales.

También es importante considerar que los sistemas eléctricos de potencia requieren protecciones proporcionalmente más robustas debido a las magnitudes de corriente y tensión que manejan.

Seguridad del personal y continuidad operativa

La seguridad de las personas que trabajan cerca de instalaciones eléctricas depende directamente de la calidad y el estado de las protecciones. Una descarga eléctrica por contacto indirecto puede ser mortal si no existe un dispositivo diferencial que la interrumpa.

Los interruptores diferenciales detectan fugas de corriente tan pequeñas como 30 miliamperios. Ese nivel de sensibilidad es suficiente para proteger la vida humana ante un contacto accidental con partes energizadas.

Desde el punto de vista operativo, las protecciones bien coordinadas permiten aislar únicamente la zona afectada. Esto significa que el resto de la planta puede seguir funcionando mientras se resuelve el problema en el sector con falla.

Sin esta selectividad, cualquier falla menor provocaría un apagón general. Cada minuto de parada no programada en una planta industrial representa pérdidas económicas directas en producción, materia prima y mano de obra.

Tipos de protecciones eléctricas industriales

Existen diversas categorías de dispositivos diseñados para cubrir distintos escenarios de falla. A continuación se presenta un resumen con los principales tipos utilizados en entornos industriales.

Tipo de protección	Función principal	Aplicación típica
Fusibles industriales	Interrumpir corrientes de cortocircuito mediante la fusión de un elemento conductor	Protección de circuitos ramales y transformadores
Interruptores termomagnéticos	Proteger contra sobrecarga (elemento térmico) y cortocircuito (elemento magnético)	Tableros de distribución y circuitos de fuerza
Interruptores diferenciales	Detectar fugas de corriente a tierra para proteger personas	Circuitos con riesgo de contacto indirecto
Relés de protección	Monitorear parámetros eléctricos y enviar señales de disparo a interruptores	Subestaciones, motores de gran potencia, generadores
Guardamotores	Proteger motores eléctricos contra sobrecarga y cortocircuito	Arranque y protección de motores trifásicos
Supresores de sobretensiones transitorias	Limitar picos de tensión provocados por rayos o maniobras de switcheo	Entrada de acometida y equipos sensibles

Fusibles industriales

Los fusibles son los dispositivos de protección más antiguos y, a la vez, los más confiables contra cortocircuitos. Su funcionamiento es sencillo: un elemento conductor se funde cuando la corriente supera un valor determinado, abriendo el circuito de forma permanente.

A diferencia de los fusibles domésticos, los industriales están diseñados para soportar corrientes nominales elevadas y para interrumpir corrientes de falla de decenas de miles de amperios sin generar arco eléctrico peligroso.

Su principal ventaja es la velocidad de actuación. Ante un cortocircuito severo, un fusible industrial puede abrir el circuito en menos de 5 milisegundos, mucho más rápido que la mayoría de los interruptores automáticos.

Fusibles de alta capacidad de ruptura (HRC)

Los fusibles HRC (High Rupture Capacity) están diseñados para interrumpir corrientes de cortocircuito extremadamente altas. Su capacidad de ruptura puede alcanzar los 120.000 amperios o más, dependiendo del modelo y fabricante.

Internamente, el elemento fusible está rodeado de arena de cuarzo que absorbe la energía del arco eléctrico durante la fusión. Esto permite una extinción rápida y segura del arco sin daños al entorno.

Se utilizan frecuentemente en la protección de transformadores de distribución, barras principales de tableros y circuitos alimentadores donde las corrientes de cortocircuito prospectivas son muy elevadas.

Fusibles NH y cilíndricos

Los fusibles NH (Niederspannungs-Hochleistungs) son un tipo específico de fusible HRC muy utilizado en instalaciones industriales europeas y latinoamericanas. Se caracterizan por su formato de cuchillas que permite una inserción y extracción sencilla en bases portafusibles.

Se fabrican en tamaños estandarizados (NH00, NH0, NH1, NH2, NH3 y NH4) con corrientes nominales desde 6 hasta 1.250 amperios. Cada tamaño corresponde a un formato físico mayor que permite manejar corrientes más altas.

Los fusibles cilíndricos, por su parte, se emplean en circuitos de menor potencia dentro del entorno industrial. Son más compactos y se insertan en portafusibles modulares montados en riel DIN.

Interruptores termomagnéticos

Los interruptores termomagnéticos combinan dos mecanismos de protección en un solo dispositivo. El elemento térmico (bimetal) protege contra sobrecargas sostenidas, mientras que el elemento magnético (bobina) actúa ante cortocircuitos.

Cuando la corriente supera el valor nominal durante un tiempo prolongado, el bimetal se deforma por calentamiento y activa el mecanismo de disparo. Ante un cortocircuito, la bobina magnética genera una fuerza instantánea que abre los contactos en milisegundos.

En el ámbito industrial se utilizan interruptores termomagnéticos en caja moldeada para corrientes que van desde 15 hasta 2.500 amperios. Los modelos de mayor capacidad incluyen ajustes de disparo regulables para adaptarse a distintas condiciones de carga.

Una ventaja importante sobre los fusibles es que los interruptores termomagnéticos se pueden rearmar después de un disparo, sin necesidad de reemplazar ningún componente, lo que reduce tiempos de inactividad.

Interruptores diferenciales industriales

Estos dispositivos detectan diferencias entre la corriente que entra y la que sale de un circuito. Si existe una fuga hacia tierra, esa diferencia indica que la corriente está circulando por un camino no deseado, posiblemente a través del cuerpo de una persona.

Los interruptores diferenciales industriales están disponibles con sensibilidades de 30 mA (protección personal), 100 mA y 300 mA (protección contra incendios). La selección depende del nivel de riesgo de cada zona.

En instalaciones industriales, es fundamental que estos dispositivos cuenten con un sistema de puesta a tierra eléctrica correctamente diseñado, ya que sin él, el diferencial no puede funcionar adecuadamente.

Existen modelos de tipo AC para corrientes de fuga senoidales y de tipo B para corrientes de fuga con componentes de corriente continua, necesarios cuando se protegen equipos con variadores de frecuencia.

Relés de protección

Los relés de protección son dispositivos más sofisticados que monitorean múltiples variables eléctricas y envían señales de disparo a interruptores de potencia. No interrumpen la corriente directamente, sino que controlan la apertura de interruptores capaces de hacerlo.

Los relés modernos son digitales y pueden programarse para distintas funciones de protección dentro de un mismo equipo. Almacenan registros de eventos, generan alarmas y se comunican con sistemas de supervisión SCADA.

Relés de sobrecorriente

Son los relés más utilizados en la industria. Miden la corriente del circuito y actúan cuando esta supera un umbral preconfigurado. Pueden tener características de tiempo inverso, tiempo definido o instantáneas, según la curva de operación seleccionada.

En modo de tiempo inverso, el relé dispara más rápido cuanto mayor sea la corriente de falla. Esta característica permite una coordinación natural con otros dispositivos aguas abajo.

Se identifican con la función ANSI 50 (instantánea) y 51 (temporizada) en los esquemas de protección eléctrica.

Relés de falla a tierra

Estos relés detectan corrientes residuales que fluyen hacia tierra a través de fallas en el aislamiento. Utilizan transformadores de corriente residual o de secuencia cero para medir el desequilibrio entre las corrientes de fase.

Su importancia radica en que muchas fallas comienzan como un simple deterioro del aislamiento. Si no se detectan a tiempo, pueden evolucionar hacia cortocircuitos más severos entre fases.

Se identifican con la función ANSI 50N/51N (falla a tierra por neutro) o 50G/51G (falla a tierra directa) según el método de medición utilizado.

Relés de protección de motores

Los motores eléctricos industriales están expuestos a múltiples tipos de falla: sobrecarga, rotor bloqueado, desequilibrio de fases, pérdida de fase, subtensión y sobretemperatura. Los relés de protección de motores integran todas estas funciones.

Un solo relé de protección de motor puede reemplazar varios dispositivos individuales, simplificando el diseño del tablero y mejorando la supervisión del estado del equipo.

Además, al dimensionar correctamente la protección del motor, resulta esencial conocer cómo calcular la potencia eléctrica que demanda para seleccionar el rango adecuado del relé.

Guardamotores

Los guardamotores son interruptores diseñados específicamente para la protección de motores eléctricos. Combinan protección contra sobrecarga y cortocircuito en un dispositivo compacto que se monta en riel DIN.

Su rango de ajuste de corriente permite adaptarlos exactamente a la corriente nominal del motor que protegen. Esto los diferencia de los interruptores termomagnéticos convencionales, cuyos valores de disparo son fijos.

Típicamente, cubren rangos de corriente desde 0,1 hasta 100 amperios. Se utilizan ampliamente en tableros de control de motores (CCM) donde la densidad de equipos es alta y el espacio es limitado.

Además de proteger contra fallas, muchos modelos incluyen un contacto auxiliar que indica el estado del dispositivo, facilitando la integración con sistemas de automatización y alarmas.

Supresores de sobretensiones transitorias

Las sobretensiones transitorias son picos de tensión de muy corta duración (microsegundos) que pueden alcanzar valores varias veces superiores a la tensión nominal del sistema. Se originan por descargas atmosféricas, maniobras de switcheo o conmutación de cargas inductivas.

Los supresores de sobretensiones transitorias (SPD, por sus siglas en inglés) limitan estos picos a niveles seguros para los equipos. Funcionan mediante componentes como varistores de óxido metálico (MOV) o diodos de supresión que derivan la energía excedente hacia tierra.

Se instalan en cascada en distintos puntos de la instalación: en la acometida principal (Tipo 1), en tableros de distribución (Tipo 2) y cerca de equipos sensibles (Tipo 3). Esta instalación escalonada garantiza una protección progresiva que reduce el nivel de tensión residual en cada etapa.

Funcionamiento de las protecciones contra fallas eléctricas

Cada tipo de falla eléctrica tiene características distintas que requieren mecanismos de detección y respuesta específicos. Comprender cómo operan las protecciones ante cada escenario permite diseñar sistemas más efectivos y confiables.

Protección contra sobrecarga

Una sobrecarga ocurre cuando la corriente supera el valor nominal del circuito, pero sin alcanzar los niveles de un cortocircuito. Es una condición que genera un calentamiento progresivo capaz de deteriorar el aislamiento de cables y bobinados.

Los dispositivos de protección contra sobrecarga utilizan el principio térmico para detectar esta condición. Cuanto mayor sea la corriente excedente, más rápido actúan. A continuación se muestra el comportamiento típico de esta protección.

El elemento bimetálico dentro del interruptor se curva proporcionalmente al calor generado por la corriente excedente. Esta deformación mecánica activa el mecanismo de apertura cuando alcanza un umbral predeterminado.

Protección contra cortocircuito

Un cortocircuito es una conexión directa entre conductores de distinto potencial con impedancia prácticamente nula. Las corrientes resultantes pueden alcanzar decenas de miles de amperios en cuestión de milisegundos, generando fuerzas electrodinámicas y temperaturas destructivas.

La protección contra cortocircuito debe actuar con extrema rapidez. A continuación se describe la secuencia de eventos durante esta falla.

La capacidad de un dispositivo para interrumpir con seguridad la corriente máxima de cortocircuito se denomina poder de corte. Seleccionar un dispositivo con poder de corte inferior al nivel de cortocircuito prospectivo es un error grave que puede provocar la destrucción del propio dispositivo de protección.

Protección contra fallas de aislamiento

Las fallas de aislamiento ocurren cuando el material dieléctrico que separa los conductores activos de las partes metálicas expuestas se deteriora. Esto permite que circule corriente hacia tierra a través de caminos no deseados.

Estas fallas suelen comenzar como corrientes de fuga muy pequeñas que aumentan progresivamente hasta convertirse en fallas francas si no se detectan a tiempo.

La combinación de monitores de aislamiento con relés de falla a tierra y dispositivos diferenciales crea un esquema de protección por capas que cubre desde el deterioro incipiente hasta la falla completa.

Coordinación y selectividad de protecciones eléctricas

La coordinación de protecciones es el proceso mediante el cual se ajustan los dispositivos para que actúen en una secuencia lógica, desde el más cercano a la falla hasta el más alejado. Esto garantiza que solo se desconecte la sección afectada.

Sin una coordinación adecuada, una falla en un circuito derivado podría provocar el disparo del interruptor principal, dejando sin energía a toda la planta. Este escenario se conoce como falta de selectividad.

Principios de coordinación entre dispositivos

La coordinación de protecciones se basa en varios principios fundamentales que deben respetarse durante el diseño del sistema. A continuación se describen los más importantes.

• Selectividad cronométrica: El dispositivo más cercano a la falla debe tener un tiempo de disparo menor que el dispositivo aguas arriba. Se logra ajustando los retardos de tiempo de cada protección de forma escalonada.
• Selectividad amperimétrica: Se aprovecha la diferencia en los niveles de corriente de falla vistos por cada dispositivo. El dispositivo aguas abajo ve una corriente mayor y dispara primero sin necesidad de retardo temporal.
• Selectividad lógica: Los dispositivos se comunican entre sí mediante señales de bloqueo. El dispositivo que detecta la falla envía una señal al dispositivo aguas arriba para que espere antes de actuar.
• Selectividad energética: Se utiliza entre fusibles o entre fusibles e interruptores. El dispositivo más pequeño limita la energía pasante antes de que el dispositivo mayor alcance su umbral de actuación.
• Respaldo (backup): Si el dispositivo principal falla al despejar la falla, el dispositivo inmediatamente aguas arriba debe actuar como respaldo en un tiempo predeterminado.

Curvas de disparo y tablas de selectividad

Las curvas de disparo son gráficos que representan la relación entre la corriente y el tiempo de actuación de un dispositivo de protección. Son la herramienta fundamental para verificar la coordinación entre dispositivos.

Las tablas de selectividad proporcionadas por los fabricantes indican las combinaciones de dispositivos que garantizan selectividad total o parcial. Estas tablas simplifican enormemente el trabajo del proyectista.

En circuitos con cables largos, también es necesario verificar que la caída de tensión no afecte el rendimiento de las protecciones. Para ello, realizar un cálculo de caída de tensión en cables resulta imprescindible durante la etapa de diseño.

¿Cómo seleccionar protecciones eléctricas industriales?

La selección correcta de las protecciones requiere analizar múltiples factores técnicos. Un dispositivo subdimensionado no protegerá adecuadamente, mientras que uno sobredimensionado podría no actuar cuando sea necesario.

Parámetros eléctricos a considerar

Antes de seleccionar cualquier dispositivo de protección, es necesario determinar con precisión los parámetros eléctricos del circuito. Los más relevantes son los siguientes.

• Corriente nominal de la carga: Es la corriente que consume el equipo o circuito en condiciones normales de operación. La protección debe tener una corriente nominal igual o ligeramente superior a este valor.
• Corriente de cortocircuito prospectiva: Es la máxima corriente que podría circular en caso de un cortocircuito en el punto de instalación. El poder de corte del dispositivo debe ser igual o superior a este valor.
• Tensión nominal del sistema: El dispositivo debe estar diseñado para la tensión de operación del circuito. Usar un dispositivo con tensión nominal inferior es peligroso.
• Frecuencia del sistema: Aunque la mayoría de los dispositivos operan a 50 Hz y 60 Hz, algunos relés de protección requieren configuración específica según la frecuencia.
• Corriente de arranque: En circuitos con motores, la corriente de arranque puede ser 6 a 8 veces la corriente nominal. La protección debe tolerar este pico transitorio sin disparar.
• Factor de potencia: Influye en la corriente real que circula por el circuito. Un factor de potencia bajo incrementa la corriente para la misma potencia activa, lo cual se aborda mediante la corrección del factor de potencia.

Tipo de carga y condiciones de operación

El tipo de carga conectada al circuito influye directamente en la selección del dispositivo de protección. No es lo mismo proteger un circuito de iluminación que un motor con arranques frecuentes o un horno de arco eléctrico.

Tipo de carga	Característica principal	Condición de operación	Protección recomendada
Motores de inducción	Corrientes de arranque elevadas (6-8 In)	Arranques frecuentes, carga variable	Guardamotor o relé de protección de motor
Resistencias calefactoras	Carga puramente resistiva, corriente estable	Operación continua a corriente constante	Interruptor termomagnético con curva B o C
Circuitos de iluminación	Picos de corriente al encender lámparas	Conmutaciones frecuentes	Interruptor termomagnético curva C
Transformadores	Corrientes de energización (inrush) de hasta 12 In	Pocas maniobras, operación prolongada	Fusibles HRC y relé diferencial
Variadores de frecuencia	Corrientes con componentes armónicos	Carga variable, generación de armónicos	Interruptor con curva D y diferencial tipo B
Capacitores de potencia	Corrientes de inserción muy elevadas	Maniobras de conexión/desconexión	Fusibles rápidos y contactores con resistencias de preinserción

Normativa y estándares de referencia

La selección de protecciones debe respaldar su diseño con normas técnicas reconocidas. Estas normas establecen requisitos mínimos de desempeño, ensayos de tipo y criterios de instalación.

• IEC 60947-2: Define los requisitos para interruptores automáticos de baja tensión, incluyendo características de disparo, poder de corte y ensayos de verificación.
• IEC 60269: Establece las especificaciones para fusibles de baja tensión, clasificando sus tipos y definiendo las curvas tiempo-corriente de operación.
• IEC 61008 / IEC 61009: Regulan los interruptores diferenciales sin y con protección contra sobrecorriente incorporada, respectivamente.
• IEEE C37 (serie): Conjunto de normas estadounidenses para relés de protección, interruptores de potencia y coordinación de protecciones en sistemas de media y alta tensión.
• NEC (NFPA 70): El Código Eléctrico Nacional de Estados Unidos, ampliamente referenciado en Latinoamérica, establece criterios de dimensionamiento y aplicación de protecciones.

Normativa aplicable a protecciones eléctricas industriales

El marco normativo que regula las protecciones eléctricas industriales abarca estándares internacionales y regulaciones locales. Cumplir con ambos niveles es obligatorio para garantizar la seguridad y la legalidad de las instalaciones.

Normas IEC y estándares internacionales

La Comisión Electrotécnica Internacional (IEC) es el organismo que desarrolla la mayoría de los estándares utilizados a nivel mundial para dispositivos de protección eléctrica. Sus normas son adoptadas total o parcialmente por la mayoría de los países.

La serie IEC 60947 cubre interruptores automáticos, contactores, relés de sobrecarga y fusibles para aplicaciones industriales en baja tensión. Cada parte de la serie aborda un tipo específico de dispositivo.

Para sistemas de media tensión, las normas IEC 62271 regulan los interruptores y seccionadores, mientras que la serie IEC 60255 establece los requisitos para relés de protección y medición.

Además, la norma IEEE C37.112 define las curvas estándar de tiempo inverso utilizadas en relés de sobrecorriente, lo cual es fundamental para la coordinación de protecciones en sistemas industriales complejos.

Normas NOM y regulaciones locales

En México, las Normas Oficiales Mexicanas (NOM) establecen requisitos obligatorios para las instalaciones eléctricas. La NOM-001-SEDE vigente es la referencia principal para el diseño y la instalación de protecciones eléctricas en todo tipo de inmuebles.

Esta norma define los calibres mínimos de conductores, los tipos de protección requeridos según el uso del inmueble, los criterios de puesta a tierra y los requisitos para tableros de distribución.

En otros países de habla hispana existen regulaciones equivalentes. Por ejemplo, en Colombia aplica el RETIE (Reglamento Técnico de Instalaciones Eléctricas), en Argentina la AEA 90364 y en España el REBT (Reglamento Electrotécnico de Baja Tensión).

Independientemente del país, el cumplimiento de la normativa local no es opcional: es un requisito legal cuyo incumplimiento puede generar sanciones, invalidar seguros y comprometer la responsabilidad civil ante accidentes.

Mantenimiento de dispositivos de protección eléctrica

Los dispositivos de protección eléctrica no son elementos que se instalan y se olvidan. Requieren mantenimiento periódico para garantizar que funcionarán correctamente cuando se necesiten. Una protección que falla al actuar es peor que no tener protección, porque genera una falsa sensación de seguridad.

Inspecciones periódicas y pruebas de funcionamiento

Las inspecciones de las protecciones eléctricas deben incluir revisiones visuales y pruebas funcionales. La frecuencia depende del tipo de dispositivo y de las condiciones ambientales de la instalación.

Las revisiones visuales incluyen verificar el estado de los contactos, la ausencia de signos de sobrecalentamiento (decoloración, marcas de arco), la integridad de las carcasas y la correcta fijación mecánica de los dispositivos.

Las pruebas funcionales consisten en inyectar corriente de prueba al dispositivo para verificar que dispara dentro de los tiempos y umbrales configurados. Estas pruebas requieren equipos especializados y personal calificado.

Para interruptores diferenciales, se recomienda presionar el botón de prueba al menos una vez al mes. Sin embargo, esta prueba solo verifica el mecanismo interno; la prueba con inyección de corriente es necesaria para confirmar la sensibilidad real.

Los relés de protección digitales ofrecen la ventaja de registrar datos de operación que facilitan el diagnóstico. Además, permiten ejecutar autodiagnósticos que detectan fallas internas del propio relé.

Señales de desgaste o fallo en las protecciones

Existen indicadores que alertan sobre el deterioro de un dispositivo de protección antes de que falle completamente. Reconocer estas señales permite reemplazar el equipo de forma preventiva.

Ante cualquiera de estas señales, la recomendación es retirar el dispositivo de servicio y someterlo a pruebas detalladas o reemplazarlo directamente si su antigüedad supera la vida útil recomendada por el fabricante.

Errores frecuentes en la instalación de protecciones

Incluso los mejores dispositivos de protección pierden su efectividad si se instalan incorrectamente. A continuación se presentan los errores más comunes junto con las formas de evitarlos.

Error frecuente	Consecuencia	Cómo evitarlo
Sobredimensionar la protección	El dispositivo no actúa ante sobrecargas reales porque su umbral es demasiado alto	Seleccionar la corriente nominal de la protección según la capacidad del conductor y la carga real, no superior
Subdimensionar la protección	Disparos frecuentes que interrumpen la operación sin que exista una falla real	Considerar las corrientes de arranque y las condiciones transitorias de la carga al seleccionar el dispositivo
No verificar el poder de corte	El dispositivo no puede interrumpir la corriente de cortocircuito y se destruye, generando un riesgo mayor	Calcular la corriente de cortocircuito prospectiva en cada punto de instalación y seleccionar dispositivos con poder de corte adecuado
Falta de coordinación entre dispositivos	Dispara la protección principal en lugar de la más cercana a la falla, provocando apagones generalizados	Hacer el estudio de coordinación de protecciones utilizando curvas de disparo y tablas de selectividad del fabricante
Conexiones flojas o mal apretadas	Puntos calientes que generan falsos disparos, deterioro del aislamiento e incluso incendios	Utilizar torquímetro para aplicar el par de apriete indicado por el fabricante en cada terminal
Omitir la protección diferencial	Las personas quedan expuestas a riesgos de electrocución por contacto indirecto	Instalar interruptores diferenciales en todos los circuitos donde exista riesgo de contacto con partes conductoras expuestas
Usar dispositivos no certificados	El dispositivo puede no cumplir con las características declaradas y fallar en condiciones reales	Verificar que el dispositivo cuente con certificaciones de laboratorios reconocidos (UL, IEC, etc.)
No instalar supresores de sobretensión	Los equipos electrónicos sensibles se dañan por picos de tensión transitorios	Instalar SPD en la acometida principal y en tableros que alimentan equipos electrónicos

Preguntas frecuentes

¿Qué son las protecciones eléctricas industriales y para qué sirven?

Son dispositivos que se instalan en los circuitos eléctricos de plantas e instalaciones industriales con el objetivo de detectar condiciones anormales como corrientes excesivas, tensiones fuera de rango o fugas a tierra. Cuando detectan estas anomalías, interrumpen el flujo de corriente de forma automática para evitar daños en cables, equipos, maquinaria y, sobre todo, para proteger la integridad física de las personas que trabajan en el entorno. Sin estos dispositivos, cualquier falla eléctrica podría escalar rápidamente hacia situaciones peligrosas como incendios o explosiones.

¿Qué diferencia hay entre un fusible y un interruptor termomagnético?

La diferencia principal radica en que el fusible es un dispositivo de un solo uso: cuando actúa, su elemento conductor se funde y debe reemplazarse por uno nuevo antes de restablecer el circuito. El interruptor termomagnético, en cambio, es un dispositivo rearmable que puede volver a conectarse después de un disparo sin necesidad de cambiar ninguna pieza. Otra diferencia importante es que los fusibles suelen tener tiempos de actuación más rápidos ante cortocircuitos de alta magnitud, mientras que los termomagnéticos ofrecen mayor versatilidad al combinar protección térmica y magnética en un mismo cuerpo.

¿Cómo se coordinan las protecciones en un tablero industrial?

La coordinación se logra ajustando los umbrales y los tiempos de disparo de cada dispositivo de forma escalonada, de manera que el más cercano a la falla actúe primero y los demás permanezcan en servicio. Este proceso requiere analizar las curvas de disparo de todos los dispositivos involucrados y superponerlas en un mismo gráfico para verificar que no se crucen en ningún rango de corriente. Los fabricantes también proporcionan tablas de selectividad que indican qué combinaciones de dispositivos garantizan una coordinación correcta, lo cual simplifica significativamente el proceso de diseño.

¿Cada cuánto se deben revisar las protecciones eléctricas?

La frecuencia de revisión varía según el tipo de dispositivo y las condiciones del entorno. Como referencia general, los interruptores termomagnéticos y diferenciales deben inspeccionarse visualmente al menos cada seis meses y someterse a pruebas funcionales una vez al año. Los relés de protección en subestaciones requieren pruebas de inyección de corriente cada uno a tres años, dependiendo de la criticidad de la instalación. En ambientes con alta contaminación, humedad o temperatura, estas frecuencias deben reducirse. El botón de prueba de los interruptores diferenciales debe presionarse mensualmente para verificar el mecanismo.

¿Qué normas regulan las protecciones eléctricas en la industria?

Las principales normas internacionales provienen de la Comisión Electrotécnica Internacional (IEC), destacando la serie IEC 60947 para dispositivos de baja tensión y la serie IEC 60255 para relés de protección. En América, el Código Eléctrico Nacional (NEC/NFPA 70) es una referencia ampliamente utilizada. A nivel local, cada país tiene su propia regulación obligatoria: en México la NOM-001-SEDE, en Colombia el RETIE, en Argentina la AEA 90364 y en España el REBT. El cumplimiento simultáneo de normas internacionales y locales es un requisito indispensable para cualquier instalación industrial que pretenda operar de forma legal y segura.

¿Es posible utilizar protecciones domésticas en entornos industriales?

No es recomendable ni seguro. Los dispositivos de protección residenciales están diseñados para corrientes nominales bajas (generalmente hasta 40 o 63 amperios) y poderes de corte limitados (entre 4.500 y 10.000 amperios). En un entorno industrial, las corrientes de operación y de cortocircuito suelen ser mucho mayores, lo que significa que un dispositivo doméstico podría no ser capaz de interrumpir la falla de forma segura. Además, las condiciones ambientales industriales (vibraciones, temperaturas extremas, polvo) exceden las especificaciones de los dispositivos residenciales, comprometiendo su fiabilidad y su vida útil.

¿Qué sucede si no se reemplaza un fusible fundido por uno del mismo calibre?

Reemplazar un fusible por otro de calibre diferente altera completamente el esquema de protección del circuito. Si se coloca uno de mayor calibre, la protección permitirá circular una corriente superior a la que soportan los conductores y equipos, lo que puede provocar sobrecalentamiento, deterioro del aislamiento e incendios. Si se usa uno de menor calibre, el fusible se fundirá prematuramente durante la operación normal, causando interrupciones innecesarias. Por eso es fundamental respetar siempre las especificaciones del fusible original en cuanto a corriente nominal, tensión, tipo de curva y capacidad de ruptura.

¿Cómo afectan los armónicos al funcionamiento de las protecciones?

Las corrientes armónicas son componentes de frecuencia múltiple de la fundamental (50 o 60 Hz) generadas por cargas no lineales como variadores de frecuencia, rectificadores y fuentes conmutadas. Estas corrientes adicionales incrementan el valor eficaz (RMS) total que circula por el circuito, lo que puede provocar disparos inesperados en protecciones dimensionadas solo para la corriente fundamental. Además, los armónicos de tercer orden y sus múltiplos se suman en el conductor de neutro, lo que genera sobrecargas en un conductor que normalmente no se protege de forma individual. En presencia de armónicos significativos, es necesario seleccionar protecciones con medición RMS verdadera.

¿Se pueden probar las protecciones sin desconectar la planta?

Depende del tipo de dispositivo y de la configuración de la instalación. Los interruptores diferenciales tienen un botón de prueba que puede presionarse en cualquier momento, aunque esto desconecta el circuito protegido. Los relés de protección digitales permiten ejecutar pruebas de autodiagnóstico sin afectar la operación, y algunos modelos admiten inyección secundaria sin necesidad de desenergizar el circuito primario. Sin embargo, las pruebas completas de inyección primaria sí requieren desconectar al menos la sección bajo prueba. La planificación de estas pruebas durante paradas programadas de mantenimiento es la práctica más habitual en la industria.

¿Qué papel juega el transformador de corriente en la protección?

Los transformadores de corriente (TC) son elementos esenciales en los sistemas de protección de media y alta tensión, así como en circuitos de baja tensión con corrientes elevadas. Su función es reducir proporcionalmente la corriente del circuito primario a un valor seguro y manejable (generalmente 5 amperios o 1 amperio en el secundario) para que los relés de protección puedan medirla y procesarla. La precisión y la clase de exactitud del TC son críticas, porque un error en la medición puede provocar que el relé no dispare cuando debe o que actúe de forma prematura. Por eso, la selección del TC debe considerar la carga conectada en su secundario y la corriente máxima de falla.

Conclusión

A lo largo de este artículo has podido comprender qué son las protecciones eléctricas industriales, cómo funcionan y por qué resultan indispensables en cualquier instalación. El enfoque ha sido brindarte una visión completa que abarca desde los dispositivos más básicos, como fusibles, hasta los relés digitales más avanzados.

Los puntos clave que puedes llevarte son la importancia de seleccionar cada dispositivo según los parámetros reales del circuito, la necesidad de coordinar las protecciones para lograr selectividad y el papel fundamental del mantenimiento periódico. Todo esto te permite diseñar o evaluar sistemas de protección con criterio técnico sólido y alineado con la normativa vigente.

Comprender estos fundamentos te posiciona mejor para enfrentar los retos de las instalaciones eléctricas industriales con seguridad y conocimiento. En este sitio web encontrarás más contenidos relacionados con la ingeniería eléctrica que te ayudarán a seguir profundizando en cada uno de estos temas.

Sigue aprendiendo:
