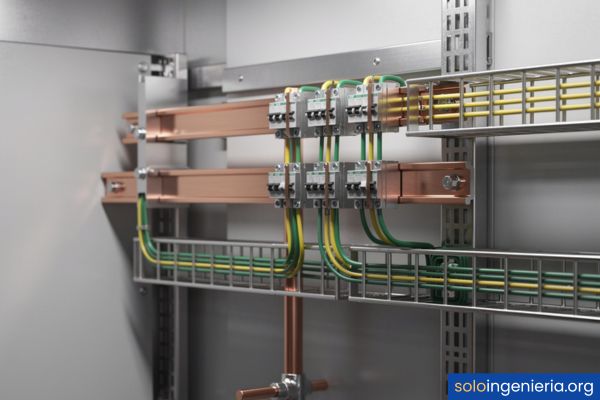

Sistema de puesta a tierra eléctrica

¿Qué es un sistema de puesta a tierra eléctrica?

Un sistema de puesta a tierra eléctrica es una instalación diseñada para establecer una conexión conductora entre los componentes metálicos de un circuito y el suelo natural. Esta conexión permite que las corrientes no deseadas encuentren un camino seguro hacia la tierra, en lugar de circular por lugares donde podrían causar daño.

Para entenderlo de forma sencilla, se puede imaginar como una válvula de escape. Cuando ocurre una falla eléctrica, la corriente necesita un lugar adonde ir. Sin esta conexión, esa corriente podría pasar por el cuerpo de una persona o dañar gravemente un equipo electrónico.

Desde el punto de vista técnico, el sistema se compone de conductores, electrodos enterrados en el suelo y conexiones que unen todos estos elementos. Su diseño depende del tipo de instalación, las características del terreno y la normativa vigente en cada país o región.

Este concepto es fundamental dentro de la ingeniería eléctrica, ya que toda instalación, sea residencial, comercial o industrial, requiere una puesta a tierra adecuada para operar de forma segura y cumplir con las regulaciones establecidas.

El funcionamiento del sistema se basa en un principio físico básico: la corriente eléctrica siempre busca el camino de menor resistencia para retornar a su fuente. Al ofrecer ese camino de baja resistencia mediante electrodos enterrados, se garantiza que las corrientes de fuga no circulen por rutas peligrosas.

Además de la protección contra fallas, la puesta a tierra cumple un papel importante en la calidad de la energía eléctrica. Ayuda a mantener estables los niveles de voltaje y reduce las interferencias electromagnéticas que pueden afectar el funcionamiento de dispositivos sensibles.

Principio de funcionamiento de la puesta a tierra

El principio de funcionamiento se basa en la capacidad natural del suelo para absorber y disipar corrientes eléctricas. La tierra actúa como un conductor de gran volumen que puede recibir cargas eléctricas sin que su potencial se eleve de forma significativa.

Cuando ocurre una falla de aislamiento en un equipo, la corriente que se escapa busca un camino para regresar a la fuente de alimentación. El electrodo enterrado en el suelo ofrece ese camino de baja impedancia, permitiendo que la corriente circule de forma controlada.

Al circular por el conductor de tierra, esta corriente de falla activa los dispositivos de protección, como interruptores diferenciales o fusibles. Estos dispositivos detectan la anomalía y desconectan el circuito en fracciones de segundo, evitando daños mayores.

La efectividad del sistema depende directamente de la resistencia que ofrece la conexión con el suelo. Cuanto menor sea esa resistencia, más rápido y eficiente será el proceso de derivación de la corriente hacia la tierra.

El tipo de suelo influye de manera determinante en este proceso. Los terrenos húmedos y arcillosos conducen mejor la electricidad que los suelos secos, rocosos o arenosos. Por eso, antes de instalar un sistema de puesta a tierra, se hace un estudio previo del terreno.

Diferencia entre tierra física y neutro

Es muy común confundir la tierra física con el conductor neutro, pero cumplen funciones completamente distintas dentro de una instalación eléctrica. Entender esta diferencia es esencial para evitar errores que comprometan la seguridad.

El conductor neutro forma parte del circuito eléctrico y transporta corriente durante el funcionamiento normal del sistema. Es el cable que completa el circuito de retorno desde las cargas hasta el transformador de la compañía eléctrica.

La tierra física, en cambio, no transporta corriente en condiciones normales. Su función es exclusivamente de protección. Solo conduce electricidad cuando existe una falla, desviando esa corriente peligrosa hacia el suelo.

El neutro se identifica generalmente con color blanco o azul claro, mientras que el conductor de tierra se distingue por su color verde, amarillo o la combinación verde-amarillo, dependiendo de la normativa aplicable.

Conectar el neutro y la tierra en puntos incorrectos genera problemas graves. Si se unen fuera del punto de acometida principal, las corrientes de retorno del neutro pueden circular por el conductor de tierra, creando diferencias de potencial peligrosas en las carcasas metálicas de los equipos.

En resumen, el neutro es parte activa del sistema eléctrico, y la tierra física es un elemento de seguridad pasivo que entra en acción únicamente ante situaciones anormales.

Importancia de la puesta a tierra en instalaciones eléctricas

La puesta a tierra no es un componente opcional ni un simple requisito burocrático. Es la base sobre la cual se construye la seguridad de cualquier instalación eléctrica, desde una vivienda hasta una planta industrial de gran escala.

Sin un sistema de puesta a tierra funcional, los riesgos eléctricos se multiplican de forma considerable. Las personas quedan expuestas a electrocuciones, los equipos se vuelven vulnerables a daños irreparables y la calidad del suministro eléctrico se deteriora.

«La seguridad eléctrica comienza donde la corriente encuentra un camino seguro hacia la tierra. Sin puesta a tierra, cada instalación es una amenaza silenciosa.»

Esta realidad cobra mayor relevancia cuando se consideran los sistemas eléctricos de potencia, donde las magnitudes de corriente y voltaje hacen que cualquier falla sin protección pueda tener consecuencias catastróficas.

Además, la normativa de prácticamente todos los países exige la instalación de un sistema de puesta a tierra como condición obligatoria para aprobar una instalación eléctrica. No cumplir con este requisito implica sanciones legales y, sobre todo, un riesgo inaceptable.

Protección de personas contra descargas eléctricas

La función más crítica de la puesta a tierra es proteger la vida humana. Cuando una persona toca un equipo con una falla de aislamiento, la corriente puede atravesar su cuerpo si no existe un camino alternativo de menor resistencia.

Una corriente de apenas 30 miliamperios puede provocar fibrilación ventricular y causar la muerte. El sistema de puesta a tierra reduce drásticamente la posibilidad de que esa corriente circule por el cuerpo humano.

Al conectar las carcasas metálicas de los equipos al conductor de tierra, se crea un camino de muy baja resistencia. Si ocurre una fuga, la mayor parte de la corriente fluye por ese conductor en lugar de pasar por la persona que toca el equipo.

Además, esa corriente derivada activa los dispositivos de protección diferencial, que cortan el suministro en menos de 30 milisegundos. Esta combinación de puesta a tierra más interruptor diferencial constituye la protección más efectiva contra la electrocución.

Protección de equipos ante sobretensiones

Las sobretensiones transitorias representan una amenaza constante para los equipos eléctricos y electrónicos. Pueden originarse por descargas atmosféricas, maniobras de conmutación en la red o fallas en el sistema de distribución.

El sistema de puesta a tierra proporciona un punto de referencia de potencial cero, hacia el cual los dispositivos de protección contra sobretensiones desvían la energía excedente. Sin una tierra de baja resistencia, los supresores de sobretensiones no pueden funcionar correctamente.

Esto es especialmente importante en instalaciones que alimentan equipos sensibles como computadoras, servidores, instrumentos médicos o sistemas de control industrial. Un pico de voltaje de pocos microsegundos puede destruir componentes electrónicos costosos.

Los dispositivos que integran electrónica de potencia son particularmente susceptibles a estas perturbaciones, lo que hace indispensable contar con una puesta a tierra de alta calidad en las instalaciones donde se utilizan.

Estabilización del voltaje en el sistema eléctrico

La puesta a tierra contribuye significativamente a mantener los niveles de voltaje dentro de rangos seguros y estables. Al establecer un punto de referencia común para todo el sistema, se evitan fluctuaciones que pueden afectar el funcionamiento de los equipos.

En un sistema trifásico, la conexión a tierra del punto neutro del transformador permite equilibrar las tensiones entre fases y neutro. Esto garantiza que cada fase mantenga su voltaje nominal, incluso cuando las cargas no están perfectamente balanceadas.

Sin esta referencia a tierra, las tensiones entre fases y neutro pueden variar de forma impredecible, provocando que algunos equipos reciban más voltaje del necesario mientras otros reciben menos. Ambas situaciones son perjudiciales.

Este aspecto resulta fundamental al momento de entender cómo calcular la potencia eléctrica en un sistema, ya que los valores de voltaje estable son necesarios para realizar cálculos precisos y dimensionar correctamente los componentes.

Componentes principales del sistema de puesta a tierra

Un sistema de puesta a tierra está formado por varios elementos que trabajan en conjunto para crear una conexión efectiva y de baja resistencia con el suelo. Cada componente cumple una función específica e irremplazable dentro del sistema.

A continuación se describen los elementos que conforman un sistema de puesta a tierra típico:

• Electrodo de tierra: Es el elemento metálico que se entierra directamente en el suelo para establecer el contacto eléctrico con la tierra. Puede ser una varilla, una placa o un conductor horizontal, dependiendo del diseño.
• Conductor de puesta a tierra: Es el cable que conecta el electrodo enterrado con el tablero principal de la instalación. Generalmente, es de cobre desnudo o con aislamiento verde-amarillo.
• Conductor de protección (PE): Es el cable que va desde el tablero hasta cada tomacorriente y equipo, conectando sus partes metálicas expuestas con el sistema de tierra.
• Barra de tierra principal: Es un punto de conexión centralizado donde se unen el conductor del electrodo, los conductores de protección y, en algunos sistemas, el conductor neutro.
• Conectores y abrazaderas: Son piezas metálicas que aseguran las uniones entre los diferentes conductores y el electrodo. Deben garantizar un contacto firme, de baja resistencia y resistente a la corrosión.
• Registro de inspección: Es una caja o pozo de acceso instalado a nivel del suelo que permite inspeccionar y medir periódicamente la conexión del electrodo sin necesidad de excavar.
• Mejoradores de terreno: Son compuestos químicos que se colocan alrededor del electrodo para reducir la resistividad del suelo y mejorar la conducción eléctrica, especialmente en terrenos secos o rocosos.

La calidad y correcta instalación de cada uno de estos componentes determina la efectividad global del sistema. Un solo punto de conexión deficiente puede comprometer toda la protección.

Tipos de sistemas de puesta a tierra

Existen varias configuraciones para los sistemas de puesta a tierra, y cada una se adapta a necesidades y condiciones específicas. La clasificación más utilizada a nivel internacional proviene de la norma IEC 60364, que identifica los sistemas según la relación entre la fuente de energía, las masas de los equipos y la tierra.

Las letras que definen cada tipo tienen un significado preciso. La primera letra indica la relación de la fuente de alimentación con la tierra, y la segunda letra describe la conexión de las masas de la instalación con respecto a tierra.

Tipo de sistema	Conexión de la fuente	Conexión de las masas	Aplicación típica
TT	Neutro conectado a tierra	Masas conectadas a tierra independiente	Instalaciones residenciales y comerciales
TN-S	Neutro conectado a tierra	Masas conectadas al neutro mediante conductor PE separado	Edificios nuevos e instalaciones industriales
TN-C	Neutro conectado a tierra	Masas conectadas al conductor PEN combinado	Redes de distribución antiguas
TN-C-S	Neutro conectado a tierra	PEN combinado parcial y PE separado parcial	Instalaciones mixtas con acometida aérea
IT	Fuente aislada de tierra o con alta impedancia	Masas conectadas a tierra independiente	Hospitales, minas, procesos críticos

La elección del tipo de sistema depende de factores como la normativa local, el tipo de instalación, el nivel de seguridad requerido y las características de la red de distribución eléctrica disponible.

Sistema TT

En el sistema TT, el neutro del transformador de la compañía eléctrica está conectado a su propia toma de tierra, y las masas de la instalación del usuario se conectan a una tierra completamente independiente. No existe ninguna conexión metálica entre ambas tierras.

Este tipo de sistema es el más utilizado en instalaciones residenciales y comerciales de muchos países, incluyendo gran parte de Europa y América Latina. Su principal ventaja es la independencia entre la tierra del suministrador y la del usuario.

En un sistema TT, la protección contra contactos indirectos depende obligatoriamente del uso de interruptores diferenciales, ya que la impedancia del bucle de falla es relativamente alta y los dispositivos de sobrecorriente no pueden actuar con suficiente rapidez.

La resistencia de la tierra del usuario es un factor determinante en este sistema. Si es demasiado alta, el voltaje que aparece en las carcasas metálicas durante una falla puede alcanzar niveles peligrosos antes de que el diferencial actúe.

Sistema TN (TN-S, TN-C y TN-C-S)

En los sistemas TN, el neutro del transformador está conectado a tierra y las masas de la instalación se conectan a ese mismo neutro mediante conductores de protección. La diferencia entre las variantes TN-S, TN-C y TN-C-S radica en cómo se manejan los conductores neutro y de protección.

En el sistema TN-S, el conductor neutro (N) y el conductor de protección (PE) están completamente separados a lo largo de toda la instalación. Esta es la configuración más segura dentro de la familia TN y la recomendada para instalaciones nuevas.

En el sistema TN-C, un solo conductor llamado PEN cumple simultáneamente las funciones de neutro y de protección. Esta configuración es más económica pero menos segura, ya que una rotura del conductor PEN deja las masas sin protección.

El sistema TN-C-S es una combinación de ambos. En la parte inicial de la instalación se utiliza un conductor PEN combinado, y a partir de un punto determinado se separan en conductores N y PE independientes.

En los sistemas TN, las corrientes de falla son generalmente elevadas porque el bucle de retorno tiene baja impedancia. Esto permite que los dispositivos de protección por sobrecorriente, como fusibles e interruptores termomagnéticos, actúen rápidamente.

Sistema IT

El sistema IT se distingue porque la fuente de alimentación no tiene conexión directa con la tierra, o se conecta a través de una impedancia de valor elevado. Las masas de los equipos, en cambio, sí se conectan a tierra de forma independiente.

La principal ventaja de este sistema es la continuidad del servicio ante la primera falla de aislamiento. Cuando ocurre un primer defecto, la corriente de fuga es tan pequeña que no representa un peligro inmediato y el sistema puede seguir operando.

Sin embargo, es obligatorio instalar un detector de aislamiento que alerte sobre esa primera falla para que se repare antes de que ocurra una segunda. Si se produce un segundo defecto sin corregir el primero, la situación se vuelve peligrosa.

Este sistema requiere personal capacitado para su supervisión y mantenimiento, ya que depende de la detección oportuna de fallas. Es común encontrarlo en instalaciones donde la interrupción del suministro podría tener consecuencias graves.

Puesta a tierra con electrodos verticales

Los electrodos verticales, comúnmente conocidos como varillas de tierra, son el método más utilizado para establecer la conexión con el suelo. Consisten en barras metálicas que se clavan o hincan verticalmente en el terreno a profundidades que normalmente van de 2,4 a 3 metros.

Las varillas más comunes tienen un diámetro de 16 milímetros (5/8 de pulgada) o 19 milímetros (3/4 de pulgada) y están fabricadas en acero recubierto de cobre o en cobre sólido. El recubrimiento de cobre protege contra la corrosión y garantiza una buena conductividad eléctrica con el suelo.

Cuando una sola varilla no logra alcanzar la resistencia deseada, se instalan varillas adicionales separadas entre sí a una distancia mínima equivalente a su longitud. Esto evita que las zonas de influencia de cada electrodo se solapen y pierdan efectividad.

La profundidad a la que se instala cada varilla es un factor clave. A mayor profundidad, generalmente se alcanza un suelo con mayor contenido de humedad y menor resistividad, lo que mejora la conexión eléctrica.

Malla o red de puesta a tierra

La malla de puesta a tierra consiste en una red de conductores de cobre desnudo enterrados horizontalmente a una profundidad típica de entre 0,5 y 1 metro. Los conductores se disponen en forma de cuadrícula, formando una superficie conductora debajo de la instalación.

Este tipo de sistema se utiliza principalmente en subestaciones eléctricas, plantas industriales y centros de datos, donde se requiere una resistencia de tierra muy baja y una distribución uniforme del potencial en toda el área.

La malla se complementa frecuentemente con electrodos verticales en los puntos de cruce o en la periferia, lo que mejora aún más su rendimiento. Esta combinación permite alcanzar valores de resistencia de tierra extremadamente bajos.

El diseño de una malla de tierra requiere cálculos complejos que consideran la resistividad del suelo, la corriente máxima de falla, la duración de la falla y los límites de tensión de paso y contacto permitidos por la normativa.

Este tipo de configuración es habitual en subestaciones eléctricas, donde las corrientes de cortocircuito pueden alcanzar magnitudes muy elevadas y se necesita una protección robusta tanto para personas como para equipos.

Diseño e instalación del sistema de puesta a tierra

El diseño de un sistema de puesta a tierra no puede hacerse de forma improvisada. Requiere un proceso metódico que comienza con el estudio del terreno, continúa con la selección de materiales y culmina con la instalación y verificación del sistema.

Cada paso del proceso influye directamente en el resultado final. Un error en la fase de diseño puede traducirse en un sistema que no cumple con los valores de resistencia exigidos por la normativa o que se deteriora prematuramente.

A continuación se detallan las etapas más importantes del proceso de diseño e instalación.

Estudio de resistividad del terreno

El estudio de resistividad es el primer paso obligatorio antes de diseñar cualquier sistema de puesta a tierra. Consiste en medir la capacidad del suelo para conducir corriente eléctrica, expresada en ohmios por metro (Ω•m).

El método más utilizado para esta medición es el de Wenner, que emplea cuatro electrodos clavados en línea recta y a distancias iguales. Se inyecta corriente entre los electrodos exteriores y se mide la caída de tensión entre los interiores.

La resistividad varía enormemente según el tipo de suelo: un terreno arcilloso húmedo puede tener valores de 10 a 50 Ω•m, mientras que un suelo rocoso puede superar los 1.000 Ω•m.

Las mediciones deben realizarse a diferentes profundidades, variando la separación entre electrodos. Esto permite conocer las capas del suelo y determinar la profundidad óptima para instalar los electrodos del sistema de puesta a tierra.

Factores como la humedad, la temperatura, la composición mineral y la compactación del suelo influyen significativamente en los resultados. Por eso, se recomienda realizar mediciones en diferentes épocas del año cuando sea posible.

Selección de materiales y electrodos adecuados

Los materiales del sistema de puesta a tierra deben cumplir con dos requisitos fundamentales: Buena conductividad eléctrica y alta resistencia a la corrosión. El suelo es un medio agresivo que deteriora los metales con el paso del tiempo.

El cobre es el material más utilizado para conductores y electrodos debido a su excelente conductividad y resistencia a la corrosión en la mayoría de los suelos. Las varillas de acero con recubrimiento de cobre ofrecen una alternativa más económica con buen rendimiento.

El calibre del conductor de puesta a tierra depende de la corriente máxima de falla que debe soportar y del tiempo que tarda en actuar la protección. Un conductor subdimensionado puede fundirse durante una falla grave, dejando el sistema sin protección.

Las conexiones entre componentes merecen especial atención. Las uniones mecánicas con abrazaderas son aceptables en puntos accesibles, pero las conexiones enterradas deben realizarse preferiblemente mediante soldadura exotérmica, que crea una unión molecular permanente entre los metales.

En suelos altamente corrosivos, como los que contienen altos niveles de sales o ácidos, puede ser necesario utilizar electrodos de acero inoxidable o cobre puro con mayor espesor para garantizar una vida útil adecuada.

Procedimiento de instalación paso a paso

La instalación comienza con la excavación o perforación en el punto definido por el diseño. Para varillas verticales, se utiliza un martillo neumático o manual que hinca la varilla en el terreno hasta la profundidad requerida.

Es importante que la parte superior de la varilla quede aproximadamente 15 a 20 centímetros por debajo del nivel del suelo. Esto protege la conexión de daños mecánicos y de la exposición directa a la intemperie.

Una vez instalado el electrodo, se conecta el conductor de puesta a tierra utilizando el método de unión seleccionado. La conexión debe ser firme, de baja resistencia y protegida contra la corrosión.

Si el diseño incluye tratamiento del suelo con compuestos mejoradores de resistividad, estos se aplican alrededor del electrodo antes de rellenar la excavación. Se recomienda compactar el relleno por capas para asegurar un buen contacto con el electrodo.

Después del relleno, se instala el registro de inspección sobre el punto de conexión del electrodo. Este registro permite acceder a la conexión para futuras mediciones y mantenimiento sin necesidad de excavar.

Finalmente, se tiende el conductor de tierra desde el registro hasta el tablero principal y se conecta a la barra de tierra. Se realiza la medición de resistencia para verificar que el sistema cumple con el valor requerido.

Técnicas para reducir la resistencia de tierra

Cuando la resistencia de tierra obtenida tras la instalación inicial no alcanza el valor exigido, existen varias técnicas para reducirla. A continuación se presentan las más utilizadas:

• Agregar electrodos en paralelo: Instalar varillas adicionales conectadas entre sí reduce la resistencia total del sistema. Cada electrodo adicional aporta un camino paralelo hacia la tierra.
• Aumentar la profundidad del electrodo: Utilizar varillas más largas o extensiones permite alcanzar capas de suelo con menor resistividad y mayor contenido de humedad.
• Aplicar compuestos mejoradores del suelo: Productos como la bentonita, el gel conductor o las sales minerales se colocan alrededor del electrodo para reducir la resistividad del suelo circundante.
• Instalar contraantenas o conductores radiales: Conductores horizontales enterrados que irradian desde el electrodo principal aumentan la superficie de contacto con el suelo.
• Riego del terreno: Mantener húmedo el suelo alrededor del electrodo reduce temporalmente la resistividad. No es una solución permanente, pero puede complementar otras técnicas.
• Reemplazar el suelo local: En casos extremos, se excava el terreno alrededor del electrodo y se reemplaza por material de menor resistividad, como arcilla compactada mezclada con bentonita.

La combinación de varias técnicas suele dar los mejores resultados. Es importante medir la resistencia después de cada intervención para evaluar su efectividad real.

Medición de la resistencia de puesta a tierra

Medir la resistencia de puesta a tierra es indispensable para verificar que el sistema funciona correctamente y cumple con los valores establecidos por la normativa. Esta medición debe realizarse durante la puesta en servicio y de forma periódica a lo largo de la vida útil del sistema.

Existen varios métodos de medición, y la elección del más adecuado depende de las condiciones del sitio, el tipo de instalación y los instrumentos disponibles. Un valor de resistencia que no cumpla con los límites establecidos indica que el sistema necesita mejoras.

Método de caída de potencial

Este es el método más preciso y ampliamente reconocido por las normas internacionales para medir la resistencia de puesta a tierra. Requiere dos electrodos auxiliares y un instrumento especializado llamado telurómetro.

El procedimiento consiste en inyectar una corriente conocida entre el electrodo bajo prueba y un electrodo de corriente auxiliar ubicado a una distancia considerable. Un segundo electrodo auxiliar, llamado electrodo de potencial, se coloca entre ambos para medir la caída de tensión.

La distancia entre el electrodo bajo prueba y el electrodo de corriente debe ser suficiente para que las zonas de influencia de ambos no se superpongan. Generalmente, se recomienda una separación mínima de 10 veces la longitud del electrodo.

El electrodo de potencial se desplaza a diferentes posiciones entre los otros dos, y las lecturas se grafican. La resistencia real se obtiene en el punto donde la curva se estabiliza, lo que indica que la medición está fuera de la zona de influencia de ambos electrodos.

Método de pinzas o clamp

El método de pinzas utiliza un instrumento que se acopla alrededor del conductor de puesta a tierra sin necesidad de desconectarlo ni instalar electrodos auxiliares. Es un método rápido y práctico, ideal para mediciones rutinarias.

El instrumento funciona induciendo una tensión en el conductor de tierra mediante una bobina y midiendo la corriente resultante. A partir de estos dos valores, calcula la resistencia total del bucle.

Este método solo es válido cuando el electrodo bajo prueba forma parte de un sistema de múltiples electrodos interconectados. En una instalación con un solo electrodo, el método de pinzas no proporciona resultados confiables.

Su principal ventaja es la rapidez y la facilidad de uso, lo que permite realizar mediciones frecuentes sin interrumpir el funcionamiento de la instalación. Sin embargo, su precisión es menor que la del método de caída de potencial.

Valores de resistencia aceptables según normativa

Los valores máximos de resistencia de puesta a tierra varían según el tipo de instalación, la normativa aplicable y el nivel de protección requerido. A continuación se presentan los valores más comunes:

• Instalaciones residenciales: La mayoría de las normas exigen un valor máximo de 25 ohmios. Algunas normativas más estrictas establecen un límite de 10 ohmios para viviendas.
• Instalaciones comerciales e industriales: Generalmente, se requiere una resistencia inferior a 10 ohmios. En instalaciones con equipos sensibles, se buscan valores de 5 ohmios o menos.
• Subestaciones y plantas de generación: Se exigen valores muy bajos, típicamente menores a 1 ohmio, debido a las elevadas corrientes de cortocircuito que deben disiparse.
• Torres de telecomunicaciones: Se recomienda una resistencia máxima de 5 ohmios para garantizar la protección contra descargas atmosféricas y la integridad de los equipos.
• Sistemas de protección contra rayos: Los valores requeridos suelen ser de 10 ohmios o menos, según la norma aplicable y la clasificación del riesgo.

Es importante considerar que estos valores deben mantenerse durante todo el año, incluyendo las épocas secas cuando la resistividad del suelo aumenta considerablemente.

Uso del telurómetro para medir la resistencia

El telurómetro es el instrumento específicamente diseñado para medir la resistencia de puesta a tierra. A diferencia de un multímetro convencional, el telurómetro inyecta una corriente alterna de frecuencia controlada que evita interferencias con corrientes parásitas presentes en el suelo.

Los telurómetros modernos son digitales y ofrecen funciones avanzadas como la medición automática de resistividad del suelo, almacenamiento de datos y conexión a software de análisis. Algunos modelos incluyen GPS para georreferenciar las mediciones.

Antes de realizar cualquier medición, es fundamental verificar que los electrodos auxiliares tengan buena conexión con el suelo y que los cables de medición estén en buen estado. Un contacto deficiente con el suelo puede generar lecturas erróneas.

El instrumento debe calibrarse periódicamente según las recomendaciones del fabricante. Además, se deben seguir las instrucciones específicas del modelo utilizado para seleccionar el rango de medición y la frecuencia de prueba adecuados.

Las mediciones se deben realizar preferiblemente en épocas de baja humedad, ya que esto representa la condición más desfavorable para el sistema. Un valor que cumple la norma en época seca garantiza el cumplimiento durante todo el año.

Normativa aplicable al sistema de puesta a tierra

Las normas y códigos eléctricos establecen los requisitos mínimos que debe cumplir un sistema de puesta a tierra para garantizar la seguridad de las personas y la protección de los equipos. Cada país o región tiene su propia normativa, aunque muchas se basan en estándares internacionales comunes.

Conocer la normativa aplicable no es opcional. El incumplimiento de estas regulaciones puede resultar en sanciones legales, invalidación de seguros y, lo más grave, accidentes que pudieron haberse prevenido.

NOM-001-SEDE y su aplicación en México

La NOM-001-SEDE es la Norma Oficial Mexicana que establece las especificaciones y disposiciones de seguridad para las instalaciones eléctricas en México. Su artículo 250 está dedicado específicamente a los requisitos de puesta a tierra y unión.

Esta norma define los tipos de electrodos permitidos, los calibres mínimos de los conductores de puesta a tierra, los métodos de conexión aceptados y los valores máximos de resistencia permitidos según el tipo de instalación.

Según la NOM-001-SEDE, la resistencia de un electrodo de tierra no debe exceder los 25 ohmios. Si una sola varilla no alcanza este valor, se deben instalar electrodos adicionales hasta cumplir el requisito.

La norma también establece que todas las partes metálicas expuestas de los equipos eléctricos deben conectarse al sistema de puesta a tierra. Esto incluye canalizaciones, gabinetes, carcasas de motores y cualquier superficie metálica accesible.

Código Eléctrico Nacional (NEC)

El National Electrical Code (NEC), publicado por la NFPA en Estados Unidos, es una de las referencias más influyentes a nivel mundial en materia de instalaciones eléctricas. Su artículo 250 aborda en detalle los requisitos de puesta a tierra y unión equipotencial.

El NEC clasifica los conductores del sistema de tierra según su función: Conductor de puesta a tierra del electrodo, conductor de puesta a tierra del equipo y puente de unión principal. Cada uno tiene requisitos específicos de calibre y material.

El NEC exige que el sistema de electrodos de tierra incluya, como mínimo, un electrodo con una resistencia que no exceda los 25 ohmios. Si no se alcanza este valor con un solo electrodo, se requiere un segundo electrodo complementario.

Este código se actualiza cada tres años, incorporando mejoras basadas en la investigación y la experiencia de campo. Muchos países de América Latina lo utilizan como referencia complementaria a sus propias normativas nacionales.

Normas IEC y estándares internacionales

La Comisión Electrotécnica Internacional (IEC) publica estándares que sirven como base para las normativas nacionales de numerosos países. La norma IEC 60364 es la referencia principal para instalaciones eléctricas de baja tensión, incluyendo los sistemas de puesta a tierra.

Esta norma define los esquemas de puesta a tierra TT, TN e IT que se describieron anteriormente. También establece los criterios para la coordinación entre el sistema de tierra y los dispositivos de protección.

La norma IEEE 80, por su parte, es la referencia para el diseño de mallas de puesta a tierra en subestaciones. Define los métodos de cálculo para las tensiones de paso y contacto, así como los criterios de seguridad para personas.

La IEEE 142, conocida como el Green Book, es otra referencia fundamental que cubre la puesta a tierra de sistemas industriales y comerciales. Aborda aspectos prácticos del diseño, instalación y mantenimiento que complementan las normas de la IEC.

En el contexto de los circuitos eléctricos, estas normas proporcionan los parámetros que permiten integrar correctamente el sistema de puesta a tierra con el resto de la instalación.

Mantenimiento del sistema de puesta a tierra

Un sistema de puesta a tierra no es una instalación que se hace una vez y se olvida para siempre. Con el paso del tiempo, diversos factores ambientales y operativos pueden deteriorar sus componentes y aumentar la resistencia de la conexión con el suelo.

El mantenimiento preventivo permite detectar problemas antes de que comprometan la seguridad. Una conexión de tierra que funcionaba correctamente al momento de la instalación puede dejar de cumplir con la normativa después de unos años si no se le da seguimiento.

Inspecciones y mediciones periódicas recomendadas

Las inspecciones visuales deben realizarse al menos una vez al año. Se revisan los registros de inspección, las conexiones visibles, el estado de los conductores y cualquier señal de corrosión o daño mecánico.

La medición de resistencia de puesta a tierra se recomienda realizarla anualmente, preferiblemente durante la época más seca del año. Esto permite obtener el valor más desfavorable y confirmar que el sistema cumple en las peores condiciones.

En instalaciones industriales o de alta criticidad, las mediciones pueden requerirse con mayor frecuencia. Algunas normas exigen mediciones semestrales o incluso trimestrales en ciertos tipos de instalaciones.

Cada medición debe documentarse en un registro que incluya la fecha, el método utilizado, los valores obtenidos, las condiciones climáticas y las observaciones relevantes. Este registro es fundamental para identificar tendencias de deterioro.

Además de la resistencia, se debe verificar la continuidad de todos los conductores de protección. Una interrupción en cualquier punto del conductor deja sin protección a los equipos y personas conectados más allá de ese punto.

Factores que deterioran el sistema con el tiempo

El deterioro del sistema de puesta a tierra es un proceso gradual que puede pasar desapercibido si no se realizan mediciones periódicas. A continuación se presentan los factores más comunes que causan este deterioro:

• Corrosión del electrodo: El contacto permanente con el suelo y sus componentes químicos provoca la oxidación y degradación del metal del electrodo, reduciendo su superficie efectiva de contacto.
• Pérdida de humedad del suelo: Los cambios estacionales y las alteraciones en el nivel freático pueden secar el terreno alrededor del electrodo, aumentando significativamente la resistividad.
• Aflojamiento de conexiones: Las vibraciones, los ciclos térmicos y la corrosión pueden aflojar las uniones mecánicas, creando puntos de alta resistencia en el circuito de tierra.
• Daño mecánico a conductores: Excavaciones, construcciones cercanas o el paso de maquinaria pueden dañar o cortar los conductores enterrados.
• Cambios en la composición del suelo: Derrames químicos, fertilizantes o cambios en el drenaje del terreno pueden alterar las propiedades eléctricas del suelo.
• Degradación del compuesto mejorador: Los productos utilizados para reducir la resistividad del suelo pueden perder efectividad con el tiempo, especialmente si son solubles en agua y se lavan con la lluvia.

¿Cuándo reemplazar componentes del sistema?

El reemplazo de componentes se hace necesario cuando las mediciones de resistencia muestran un aumento progresivo que no puede corregirse con tratamiento del suelo o ajuste de conexiones. Esto generalmente indica que el electrodo ha sufrido corrosión significativa.

Si la resistencia de tierra supera el valor máximo permitido por la normativa y no se logra reducir con las técnicas habituales, es momento de instalar electrodos nuevos o adicionales.

Las conexiones que muestran signos visibles de corrosión avanzada, cambio de color intenso o reducción notable del espesor del metal deben reemplazarse de inmediato. Una conexión deteriorada puede abrirse durante una falla, justo cuando más se necesita.

Los conductores de tierra que presentan daños mecánicos, cortes parciales o zonas con aislamiento derretido por sobrecalentamiento también deben sustituirse. Un conductor dañado puede tener una sección reducida que no soporte la corriente de falla.

Como criterio general, la vida útil de un electrodo de cobre enterrado en suelos neutros puede superar los 30 años. En suelos ácidos o con alta salinidad, esa vida útil puede reducirse a 10 o 15 años.

Errores frecuentes en sistemas de puesta a tierra

Muchos sistemas de puesta a tierra presentan deficiencias que comprometen la seguridad, a pesar de haber sido instalados con buenas intenciones. Estos errores pueden originarse durante el diseño, la instalación o el mantenimiento del sistema.

Identificar los errores más comunes ayuda a prevenirlos y a verificar que una instalación existente funcione correctamente. A continuación se presentan los fallos más frecuentes y las formas de evitarlos.

Error frecuente	Consecuencia	Cómo evitarlo
No hacer estudio previo de resistividad del suelo	El sistema no alcanza la resistencia requerida	Siempre medir la resistividad antes de diseñar el sistema
Usar conexiones mecánicas en puntos enterrados	Corrosión y pérdida de contacto con el tiempo	Utilizar soldadura exotérmica en todas las uniones enterradas
Unir neutro y tierra en puntos diferentes al tablero principal	Corrientes de retorno por el conductor de tierra	Realizar la unión neutro-tierra solo en el punto de acometida
No instalar registro de inspección	Imposibilidad de medir y mantener el sistema	Colocar un registro accesible sobre cada electrodo
Subdimensionar el conductor de puesta a tierra	El conductor puede fundirse durante una falla	Calcular el calibre según la corriente de falla y el tiempo de despeje
Instalar varillas en terreno rellenado o suelto	Alta resistencia y contacto deficiente con el suelo	Buscar terreno natural y compactado para la instalación
No medir la resistencia después de la instalación	Se desconoce si el sistema cumple con la normativa	Medir con telurómetro inmediatamente después de instalar
Pintar o recubrir las conexiones con materiales no conductores	Aumento de la resistencia de contacto	Usar solo productos aprobados para protección de conexiones eléctricas
No considerar las variaciones estacionales del suelo	El sistema cumple en época húmeda, pero falla en época seca	Diseñar con un margen de seguridad y medir en la peor época
Omitir la puesta a tierra en instalaciones pequeñas	Riesgo de electrocución y daño a equipos	Toda instalación, sin importar su tamaño, requiere puesta a tierra

Preguntas frecuentes

¿Cuál es la resistencia ideal de una puesta a tierra?

La resistencia ideal depende del tipo de instalación y de la normativa aplicable en cada región. Para instalaciones residenciales, la mayoría de las normas establecen un máximo de 25 ohmios, aunque un valor inferior a 10 ohmios se considera óptimo. En instalaciones industriales se buscan valores por debajo de 5 ohmios, y en subestaciones o centros de datos se requieren resistencias inferiores a 1 ohmio. Siempre se debe apuntar al menor valor posible para garantizar la máxima seguridad y eficiencia en la disipación de corrientes de falla.

¿Qué sucede si una instalación no tiene puesta a tierra?

Cuando una instalación carece de conexión a tierra, las carcasas metálicas de los equipos pueden adquirir un potencial peligroso ante cualquier falla de aislamiento. Una persona que toque un equipo en esa condición recibiría una descarga eléctrica que podría ser mortal, ya que la corriente atravesaría su cuerpo buscando un camino hacia el suelo. Además, los dispositivos de protección como los interruptores diferenciales no pueden funcionar correctamente sin una referencia a tierra, y los equipos electrónicos quedan completamente expuestos a sobretensiones que pueden destruirlos.

¿Se puede usar la tubería de agua como electrodo de tierra?

Históricamente, se utilizaron las tuberías metálicas de agua como electrodos de tierra, y algunas normas antiguas lo permitían. Sin embargo, las normas actuales restringen significativamente esta práctica. El problema principal es que las tuberías de agua modernas incluyen tramos de plástico, lo que interrumpe la continuidad eléctrica. Incluso cuando la tubería es completamente metálica, la compañía de agua puede reemplazar un tramo por plástico sin avisar al usuario, dejando la instalación sin protección. Las normas vigentes permiten usar la tubería metálica de agua como electrodo complementario, pero nunca como único medio de puesta a tierra.

¿Cada cuánto tiempo se debe medir la puesta a tierra?

La frecuencia de medición recomendada varía según el tipo de instalación y las condiciones del entorno. Como regla general, se aconseja medir la resistencia al menos una vez al año, preferiblemente durante la temporada más seca. En instalaciones industriales de alta criticidad, como plantas químicas o centros hospitalarios, las mediciones deben realizarse cada seis meses o incluso trimestralmente. También se debe medir después de cualquier evento significativo, como una descarga atmosférica cercana, una falla importante en el sistema o una modificación en la instalación eléctrica.

¿Qué materiales son los más recomendados para electrodos?

El cobre es el material más recomendado para electrodos de puesta a tierra por su excelente conductividad eléctrica y su alta resistencia a la corrosión en la mayoría de los tipos de suelo. Las varillas de acero con recubrimiento de cobre electrodepositado son la opción más popular por su buena relación entre costo y rendimiento, siempre que el espesor del recubrimiento sea de al menos 0,254 milímetros. En suelos extremadamente corrosivos, se pueden utilizar electrodos de acero inoxidable o de cobre sólido. El aluminio no debe usarse como electrodo enterrado porque se corroe rápidamente en contacto con el suelo.

¿Se necesita puesta a tierra en circuitos de baja potencia?

Todo circuito eléctrico que opere con tensiones superiores a los 50 voltios en corriente alterna requiere puesta a tierra, independientemente de la potencia que maneje. Incluso los circuitos de baja potencia pueden generar corrientes de fuga peligrosas si su tensión de operación está dentro de los rangos que pueden afectar al cuerpo humano. La normativa no hace excepciones basadas en la potencia del circuito, sino en los niveles de tensión. Los circuitos de extra baja tensión de seguridad, por debajo de 50 voltios en corriente alterna, pueden operar sin puesta a tierra bajo ciertas condiciones específicas definidas por la norma.

¿La puesta a tierra protege contra la caída de un rayo?

La puesta a tierra es un componente esencial de un sistema de protección contra rayos, pero por sí sola no constituye una protección completa. Un sistema integral contra descargas atmosféricas incluye puntas captadoras, cables bajantes y un sistema de puesta a tierra de baja resistencia que disipe la energía del rayo en el suelo. Sin la puesta a tierra, la corriente del rayo no tendría un camino adecuado hacia la tierra y podría causar daños severos a la estructura y a las personas. Sin embargo, instalar solo la puesta a tierra sin los demás componentes del sistema pararrayos no ofrece protección contra impactos directos.

¿Qué diferencia hay entre unión equipotencial y puesta a tierra?

La unión equipotencial y la puesta a tierra son conceptos relacionados pero distintos. La puesta a tierra conecta las masas metálicas con el suelo a través de un electrodo, proporcionando un camino para disipar las corrientes de falla. La unión equipotencial, en cambio, consiste en conectar entre sí todas las partes metálicas accesibles de una instalación, incluyendo tuberías de agua, gas y calefacción, para que no existan diferencias de potencial entre ellas. Ambas trabajan en conjunto para proteger a las personas, ya que la unión equipotencial evita que una persona reciba una descarga al tocar simultáneamente dos superficies metálicas con diferente potencial.

¿Se puede instalar la puesta a tierra en cualquier tipo de terreno?

Es posible instalar un sistema de puesta a tierra en prácticamente cualquier tipo de terreno, aunque el esfuerzo y los costos varían significativamente. Los suelos arcillosos y húmedos son los más favorables porque tienen baja resistividad y facilitan la disipación de corriente. Los suelos arenosos, rocosos o volcánicos presentan alta resistividad y requieren técnicas adicionales como el uso de compuestos mejoradores, electrodos más profundos o configuraciones con múltiples varillas. En casos extremos, como terrenos completamente rocosos, puede ser necesario perforar y rellenar con material conductor para lograr valores aceptables de resistencia.

¿Cómo afecta la corrosión al rendimiento del sistema de tierra?

La corrosión reduce progresivamente la superficie metálica del electrodo que está en contacto con el suelo, lo que aumenta la resistencia de la conexión a tierra. A medida que el electrodo se corroe, su diámetro efectivo disminuye y puede llegar a perder la continuidad eléctrica por completo. Las conexiones también son vulnerables a la corrosión, especialmente las uniones entre metales diferentes, que generan pares galvánicos que aceleran el proceso. Un sistema que originalmente cumplía con la normativa puede superar los valores máximos permitidos después de varios años de corrosión sin mantenimiento, dejando la instalación desprotegida sin que nadie lo note hasta que ocurre un incidente.

Conclusión

A lo largo de este artículo has podido comprender qué es un sistema de puesta a tierra eléctrica, cómo funciona y por qué resulta indispensable en cualquier instalación. Desde su principio de operación hasta los distintos tipos de configuraciones, cada aspecto influye directamente en la seguridad de las personas y la protección de los equipos.

Los puntos clave que debes tener presentes son la importancia de hacer un estudio previo del terreno, seleccionar materiales resistentes a la corrosión, medir periódicamente la resistencia y cumplir con la normativa vigente. Toda esta información te sirve para evaluar si tu instalación actual está correctamente protegida o si necesita mejoras para garantizar un funcionamiento seguro y confiable.

Contar con un sistema de puesta a tierra bien diseñado y mantenido es una de las decisiones más responsables que puedes tomar en cualquier proyecto eléctrico. Si deseas seguir profundizando en temas relacionados con instalaciones y protecciones eléctricas, en este sitio web encontrarás más contenidos que pueden ayudarte a ampliar tus conocimientos.

Sigue aprendiendo:
