¿Qué es un motor eléctrico y cómo funciona?

Un motor eléctrico es una máquina rotativa que transforma la electricidad en movimiento. Este dispositivo aprovecha la interacción entre campos magnéticos y corrientes eléctricas para generar una fuerza de giro.

Desde ventiladores hasta trenes de alta velocidad, estos equipos están presentes en casi todas las actividades humanas. Su principio básico se basa en las leyes del electromagnetismo descubiertas por Michael Faraday y André-Marie Ampère.

Cuando una corriente eléctrica circula por un conductor situado dentro de un campo magnético, se produce una fuerza perpendicular. Esa fuerza empuja al conductor y genera rotación continua en el eje del motor.

El funcionamiento varía según el tipo de corriente utilizada. Los motores de corriente continua operan con polaridad fija, mientras que los de corriente alterna trabajan con señales que cambian de sentido periódicamente.

Ambos tipos comparten un objetivo común: producir un par mecánico útil a partir de energía eléctrica con el menor desperdicio posible. La eficiencia de conversión puede superar el 95 % en modelos avanzados.

La velocidad de giro depende de factores como la frecuencia de alimentación, el número de polos magnéticos y la carga conectada al eje. Controlar estas variables permite adaptar el motor a cada aplicación.

Principio de funcionamiento electromagnético

Todo motor eléctrico opera gracias a la ley de Lorentz. Esta ley establece que un conductor por el que circula corriente experimenta una fuerza cuando se encuentra dentro de un campo magnético externo.

El campo magnético puede generarse mediante imanes permanentes o mediante electroimanes alimentados por corriente eléctrica. En ambos casos, el resultado es un campo que atraviesa el espacio interior del motor.

Cuando la corriente recorre las bobinas del rotor, cada segmento del conductor recibe una fuerza en dirección tangencial. La suma de todas esas fuerzas produce el par de giro que hace rotar el eje.

Para mantener la rotación continua, es necesario invertir el sentido de la corriente en el momento adecuado. En motores DC esto se logra con el colector y las escobillas; en motores AC, la propia alternancia de la señal lo resuelve.

El campo magnético rotativo es el concepto central en los motores de corriente alterna. Se crea mediante desfases entre las corrientes de las distintas fases, lo que genera un campo que gira a velocidad constante.

Conversión de energía eléctrica en energía mecánica

La conversión de energía dentro de un motor eléctrico sigue un proceso ordenado. Primero, la fuente de alimentación entrega energía eléctrica a los devanados del motor.

Esa energía eléctrica crea campos magnéticos en el estator y en el rotor. La interacción entre ambos campos produce un par electromagnético que obliga al rotor a girar.

El par electromagnético se transmite al eje mecánico del motor. Desde allí, la energía mecánica llega a la máquina o dispositivo que necesita ser accionado, como una bomba o un compresor.

Durante este proceso, una parte de la energía se pierde en forma de calor. Las pérdidas principales ocurren en el cobre de los bobinados, en el núcleo de hierro y por fricción mecánica en los rodamientos.

La relación entre la potencia mecánica entregada y la potencia eléctrica consumida define la eficiencia del motor. Los motores modernos de alta eficiencia (clase IE4) pueden alcanzar rendimientos superiores al 96 %.

Reducir las pérdidas es un objetivo constante en el diseño de estos equipos. Materiales magnéticos avanzados, mejores aislamientos y rodamientos de baja fricción contribuyen a lograrlo.

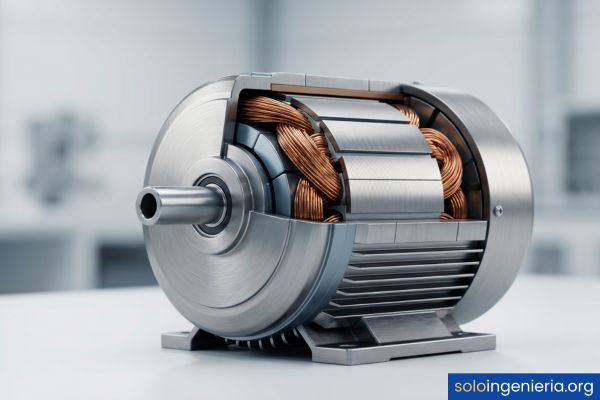

Partes principales de un motor eléctrico

Cada motor eléctrico está compuesto por varios elementos que trabajan en conjunto. A continuación se presentan los componentes fundamentales que permiten su correcto funcionamiento.

• Estator: Parte fija del motor que aloja los bobinados o imanes permanentes encargados de generar el campo magnético principal.
• Rotor: Elemento giratorio montado sobre el eje que recibe la fuerza electromagnética y produce el movimiento mecánico de salida.
• Bobinado: Conjunto de conductores de cobre enrollados que transportan la corriente eléctrica para crear los campos magnéticos necesarios.
• Eje: Barra cilíndrica de acero que transmite el par mecánico generado por el rotor hacia la carga externa conectada.
• Rodamientos: Elementos de apoyo que permiten la rotación libre del eje con mínima fricción y desgaste mecánico.
• Carcasa: Estructura exterior que protege los componentes internos del polvo, la humedad y los impactos físicos.
• Ventilador: Dispositivo acoplado al eje que fuerza la circulación de aire para disipar el calor generado durante la operación.
• Caja de conexiones: Compartimento donde se realizan las conexiones eléctricas de alimentación y se configuran los esquemas de arranque.
• Escobillas: Contactos deslizantes de carbón utilizados en motores DC para transferir corriente eléctrica al rotor en movimiento.
• Colector o conmutador: Anillo segmentado presente en motores DC que invierte la corriente en los devanados del rotor para mantener la rotación.

Estator: estructura y función

El estator es la parte estacionaria del motor eléctrico. Está formado por un paquete de láminas de acero al silicio apiladas para reducir las pérdidas por corrientes parásitas.

Las láminas tienen ranuras internas donde se alojan los conductores del bobinado. La geometría y el número de ranuras determinan las características eléctricas y magnéticas del motor.

En motores de corriente alterna, el estator genera un campo magnético rotativo. Este campo induce corrientes en el rotor o sincroniza su movimiento, según el tipo de motor utilizado.

En motores de corriente continua, el estator puede contener electroimanes de excitación o imanes permanentes. Su función es crear un campo magnético fijo contra el cual reacciona el rotor.

El estado del aislamiento del estator es crítico para la vida útil del motor. Un deterioro en el barniz o en las cintas aislantes puede provocar cortocircuitos entre espiras y un fallo catastrófico del equipo.

Rotor: tipos y características

El rotor es el componente que gira dentro del estator. Su diseño varía considerablemente según el tipo de motor, ya que define el comportamiento eléctrico y mecánico del equipo.

Existen dos grandes familias de rotores en motores de corriente alterna: el rotor jaula de ardilla y el rotor bobinado. Cada uno ofrece ventajas distintas según la aplicación.

El rotor jaula de ardilla está formado por barras conductoras de aluminio o cobre cortocircuitadas en sus extremos por anillos. Es el más utilizado por su robustez y bajo coste de fabricación.

El rotor bobinado posee devanados conectados a anillos deslizantes. Permite controlar la resistencia del circuito del rotor durante el arranque, lo que reduce la corriente de partida.

En motores de corriente continua, el rotor siempre es bobinado y está conectado al colector. Las escobillas alimentan los devanados mientras el rotor gira, lo que permite mantener el par constante.

Bobinado, escobillas y otros componentes

El bobinado es el corazón eléctrico del motor. Está formado por conductores de cobre recubiertos con barniz aislante, enrollados en configuraciones específicas dentro del estator o del rotor.

La calidad del aislamiento del bobinado determina la capacidad del motor para soportar temperatura y voltaje sin fallar. Las clases de aislamiento más comunes son la clase F (155 °C) y la clase H (180 °C).

Las escobillas son piezas de grafito o carbón que hacen contacto con el colector en motores DC. Transfieren la corriente eléctrica al rotor mientras este gira, lo que inevitablemente genera desgaste progresivo.

Los rodamientos sostienen el eje del rotor y permiten su libre rotación. Pueden ser de bolas o de rodillos, y su lubricación adecuada es fundamental para evitar vibraciones y sobrecalentamiento.

El ventilador de refrigeración se monta en el extremo opuesto al eje de acople. Su diseño dirige el aire sobre la carcasa, lo que ayuda a mantener la temperatura del motor dentro de límites seguros.

Verificar la resistencia de aislamiento eléctrico de los bobinados es una práctica esencial antes de poner en marcha un motor que ha estado almacenado o fuera de servicio durante un período prolongado.

Clasificación de los motores eléctricos

Los motores eléctricos se clasifican según el tipo de corriente, el principio de operación y el número de fases de alimentación. Cada categoría responde a necesidades técnicas diferentes.

Criterio de clasificación	Tipo de motor	Subtipo principal	Aplicación típica
Corriente continua (DC)	Motor DC	Excitación independiente, serie, paralelo, compuesto	Tracción, robótica, control de posición
Corriente alterna (AC)	Motor síncrono	Rotor bobinado, imanes permanentes	Generación, compresores de alta potencia
Corriente alterna (AC)	Motor asíncrono	Jaula de ardilla, rotor bobinado	Bombas, ventiladores, cintas transportadoras
Número de fases	Motor monofásico	Condensador de arranque, fase partida	Electrodomésticos, herramientas ligeras
Número de fases	Motor trifásico	Síncrono y asíncrono	Industria pesada, grandes instalaciones

Esta clasificación permite elegir el motor adecuado para cada situación. Conocer las diferencias entre cada tipo es fundamental para diseñar sistemas eléctricos eficientes y seguros.

Motores de corriente continua (DC)

Los motores de corriente continua fueron los primeros en desarrollarse a nivel comercial. Funcionan con una fuente de voltaje constante y ofrecen un excelente control de velocidad y par.

Su principal característica es la facilidad para regular la velocidad mediante la variación del voltaje aplicado. Esta propiedad los hace ideales para aplicaciones donde se necesita un control preciso del movimiento.

Sin embargo, la presencia de escobillas y colector implica un mantenimiento más frecuente. Por esta razón, en muchas aplicaciones industriales han sido reemplazados progresivamente por motores AC con variadores de frecuencia.

Motor DC de excitación independiente

En este tipo de motor, el bobinado de campo y el bobinado de armadura se alimentan desde fuentes de corriente continua separadas. Esto permite controlar de forma independiente el par y la velocidad.

Al variar la corriente de campo, se modifica la velocidad, mientras que al variar la corriente de armadura, se controla el par. Esta doble regulación ofrece una flexibilidad enorme.

Se utiliza en aplicaciones de alta precisión como máquinas herramienta, laminadoras siderúrgicas y sistemas de tracción ferroviaria. Su comportamiento es muy predecible y estable.

La desventaja principal es la necesidad de dos fuentes de alimentación independientes. Esto eleva el coste del sistema de control y requiere equipos rectificadores adicionales.

Motor DC en serie y en paralelo

El motor DC en serie conecta el bobinado de campo en serie con el bobinado de armadura. La misma corriente circula por ambos, lo que produce un par de arranque muy elevado.

El par del motor serie es proporcional al cuadrado de la corriente. Por eso se utiliza en arranques pesados como grúas, trenes y vehículos de tracción eléctrica.

Su punto débil es que nunca debe operar sin carga. Al quitar la carga mecánica, la velocidad se eleva peligrosamente y puede destruir el motor por exceso de revoluciones.

El motor DC en paralelo (shunt) conecta el bobinado de campo en paralelo con la armadura. La corriente de campo permanece casi constante, lo que proporciona una velocidad estable ante variaciones de carga.

Esta estabilidad lo hace adecuado para máquinas herramienta, tornos y fresadoras. Su velocidad apenas varía entre vacío y plena carga, normalmente menos de un 5 %.

También existe el motor compuesto, que combina un bobinado serie y uno paralelo. De esta forma reúne las ventajas de ambos: buen par de arranque y velocidad relativamente estable.

Motores de corriente alterna (AC)

Los motores de corriente alterna son los más utilizados a nivel mundial. Se alimentan directamente de la red eléctrica sin necesidad de rectificadores, lo que simplifica las instalaciones eléctricas.

Se dividen en dos grandes grupos: síncronos y asíncronos. La diferencia principal radica en la relación entre la velocidad de giro del rotor y la velocidad del campo magnético del estator.

Más del 85 % de los motores instalados en la industria son motores asíncronos de corriente alterna con rotor jaula de ardilla. Su sencillez constructiva y bajo mantenimiento explican esta preferencia.

Motor síncrono

El motor síncrono gira exactamente a la velocidad del campo magnético rotativo del estator. Esta velocidad se denomina velocidad de sincronismo y depende de la frecuencia de la red y del número de polos.

La fórmula para calcular la velocidad de sincronismo es: n = (120 × f) / p, donde n es la velocidad en RPM, f es la frecuencia en Hz y p es el número de polos del motor.

Una ventaja exclusiva del motor síncrono es su capacidad para corregir el factor de potencia de la instalación. Cuando se sobreexcita su campo, genera potencia reactiva capacitiva que compensa cargas inductivas.

Su inconveniente es que no arranca por sí solo. Necesita un sistema auxiliar de arranque, ya sea un motor de inducción acoplado, un variador de frecuencia o devanados amortiguadores especiales.

Se utiliza en aplicaciones donde la velocidad constante es imprescindible: Compresores de gran tamaño, plantas de proceso continuo y generadores de energía eléctrica en centrales.

Motor asíncrono o de inducción

El motor asíncrono recibe su nombre porque el rotor gira a una velocidad ligeramente inferior a la del campo magnético del estator. Esa diferencia de velocidad se llama deslizamiento.

El deslizamiento es esencial para el funcionamiento del motor de inducción, ya que sin él no se induciría corriente en el rotor y no existiría par motor.

El deslizamiento típico en operación normal varía entre el 2 % y el 5 % de la velocidad de sincronismo. A mayor carga mecánica, mayor deslizamiento y mayor corriente absorbida por el motor.

El motor de inducción con rotor jaula de ardilla es el más popular en la industria. No tiene escobillas, no necesita alimentación externa para el rotor y su mantenimiento se reduce a lubricar rodamientos.

El arranque directo de estos motores puede generar corrientes de hasta 6 a 8 veces la corriente nominal. Para limitar ese pico se emplean arrancadores suaves, arrancadores estrella-triángulo o variadores de frecuencia.

Motores monofásicos y trifásicos

Los motores monofásicos se alimentan con una sola fase de corriente alterna. Se utilizan en aplicaciones de baja potencia, generalmente por debajo de 3 kW, como electrodomésticos y herramientas portátiles.

Un motor monofásico no puede generar un campo magnético rotativo por sí solo. Necesita un dispositivo auxiliar de arranque, como un condensador o un bobinado de fase partida, para iniciar la rotación.

Los motores trifásicos reciben tres fases de corriente alterna desfasadas 120° entre sí. Estas tres corrientes crean un campo magnético rotativo uniforme sin necesidad de componentes auxiliares de arranque.

La alimentación trifásica permite construir motores más compactos, eficientes y con mayor potencia que sus equivalentes monofásicos. Por esta razón, toda la industria pesada opera con motores trifásicos.

La conexión de los bobinados trifásicos puede ser en estrella (Y) o en triángulo (Δ). La configuración en estrella reduce el voltaje de arranque, mientras que la conexión en triángulo entrega la potencia plena.

Características técnicas y parámetros clave

Al analizar un motor eléctrico, es necesario conocer sus especificaciones técnicas. Estos parámetros aparecen en la placa de datos del motor y permiten evaluar su adecuación para una tarea concreta.

Parámetro	Unidad	Descripción
Potencia nominal	kW o HP	Potencia mecánica que el motor puede entregar de forma continua sin sobrecalentarse
Voltaje nominal	V	Tensión de alimentación para la cual fue diseñado el motor
Corriente nominal	A	Corriente que consume el motor cuando entrega su potencia nominal a voltaje nominal
Velocidad nominal	RPM	Velocidad de giro del eje cuando el motor trabaja a plena carga
Frecuencia	Hz	Frecuencia de la red eléctrica para la cual está diseñado (50 Hz o 60 Hz)
Factor de potencia	cos φ	Relación entre potencia activa y potencia aparente consumida por el motor
Eficiencia (rendimiento)	%	Relación entre potencia mecánica de salida y potencia eléctrica de entrada
Par nominal	N•m	Fuerza de giro que el motor ejerce sobre el eje a velocidad y potencia nominales
Clase de aislamiento	Letra (B, F, H)	Temperatura máxima que soporta el aislamiento de los bobinados sin degradarse
Grado de protección	IP (ejemplo: IP55)	Nivel de protección de la carcasa contra el ingreso de polvo y agua
Clase de eficiencia	IE1 a IE5	Clasificación internacional que indica el nivel de eficiencia energética del motor

Todos estos datos se encuentran en la placa de características del motor. Leer e interpretar correctamente esta placa es imprescindible para garantizar una instalación segura y un rendimiento óptimo.

La relación entre potencia, par y velocidad se expresa con la fórmula: P = T × ω, donde P es la potencia en vatios, T es el par en newton-metro y ω es la velocidad angular en radianes por segundo.

Cuando se dimensionan las protecciones eléctricas del motor, es importante considerar el cálculo de demanda eléctrica del sistema completo para evitar sobredimensionar o subdimensionar los conductores y dispositivos de protección.

Aplicaciones industriales y domésticas

Los motores eléctricos tienen presencia en prácticamente todos los sectores productivos y en la vida cotidiana. Su versatilidad permite adaptarlos a requerimientos de potencia, velocidad y par muy variados.

Motores eléctricos en la industria

En el sector industrial, los motores eléctricos accionan bombas, compresores, ventiladores, cintas transportadoras, agitadores, mezcladoras y máquinas herramienta. Se estima que los motores eléctricos consumen cerca del 45 % de la electricidad mundial.

Las plantas petroquímicas utilizan motores antiexplosión certificados para operar en atmósferas con gases inflamables. Estos motores cumplen normas estrictas como la IEC 60079 para zonas clasificadas.

En la minería se emplean motores de alta potencia para accionar molinos de bolas, trituradoras y sistemas de ventilación subterránea. Algunos de estos motores superan los 10.000 kW de potencia nominal.

La industria alimentaria requiere motores con carcasa de acero inoxidable y grado de protección IP69K. Esto permite lavar los equipos con agua a presión sin dañar el motor.

El campo de la ingeniería eléctrica abarca el diseño, la selección y el mantenimiento de estos motores dentro de los sistemas de potencia industriales.

Uso en vehículos eléctricos y transporte

Los vehículos eléctricos utilizan motores de alta eficiencia para convertir la energía almacenada en las baterías en movimiento. Los tipos más empleados son los motores síncronos de imanes permanentes y los motores de inducción.

Un motor eléctrico para vehículos puede entregar el par máximo desde cero RPM. Esta característica ofrece una aceleración inmediata sin necesidad de caja de cambios compleja.

Los trenes eléctricos y metros urbanos emplean motores de tracción trifásicos controlados por inversores de frecuencia variable. Esto permite regular la velocidad de forma suave y eficiente durante todo el recorrido.

En la aviación eléctrica experimental, los motores deben ofrecer una relación potencia-peso extremadamente alta. Los diseños actuales utilizan materiales superconductores y refrigeración avanzada para lograrlo.

Los sistemas de almacenamiento de energía que alimentan estos vehículos también requieren atención especializada. Por ejemplo, el cálculo de banco de baterías para UPS sigue principios similares a los utilizados para dimensionar paquetes de baterías en vehículos.

Aplicaciones en electrodomésticos y equipos

En el hogar, los motores eléctricos están presentes en lavadoras, refrigeradores, licuadoras, aspiradoras, aires acondicionados y ventiladores de techo. La mayoría son motores monofásicos de baja potencia.

Las lavadoras modernas utilizan motores de inversión (inverter) sin escobillas. Estos motores son más silenciosos, duraderos y eficientes que los motores convencionales con escobillas.

Los compresores de refrigeradores y aires acondicionados emplean motores herméticos sellados dentro de la carcasa del compresor. Esto evita fugas de refrigerante y reduce el ruido de operación.

Las herramientas eléctricas portátiles como taladros, sierras y amoladoras utilizan motores universales. Estos motores pueden funcionar tanto con corriente continua como con corriente alterna monofásica.

Los drones y robots domésticos emplean motores sin escobillas (brushless DC) controlados electrónicamente. Su alta relación potencia-peso y su respuesta rápida los hacen ideales para estas aplicaciones.

Ventajas y desventajas de los motores eléctricos

Como cualquier tecnología, los motores eléctricos presentan fortalezas y limitaciones. Conocerlas permite tomar decisiones informadas al momento de seleccionar el tipo de accionamiento para un proyecto.

Ventajas	Desventajas
Alta eficiencia energética, superior al 90 % en muchos modelos	Dependencia de una fuente de energía eléctrica constante y confiable
Funcionamiento silencioso en comparación con motores de combustión	Sensibilidad a variaciones de voltaje y picos de corriente en la red
Emisiones cero en el punto de uso, sin gases de escape	Costo inicial elevado en motores de alta eficiencia o especializados
Bajo mantenimiento, especialmente en motores de inducción sin escobillas	Necesidad de variadores de frecuencia para control preciso de velocidad
Control preciso de velocidad, par y posición con electrónica moderna	Limitaciones de potencia en aplicaciones portátiles por peso de baterías
Arranque inmediato y par disponible desde baja velocidad	Riesgo de sobrecalentamiento si se supera la carga nominal de forma sostenida
Larga vida útil, que puede superar los 20 años con mantenimiento adecuado	Requiere protecciones eléctricas específicas como guardamotores y relés térmicos
Tamaño compacto en relación con la potencia que entregan	Los bobinados pueden deteriorarse por humedad, vibración o contaminación

Las ventajas superan ampliamente a las desventajas en la mayoría de las aplicaciones. Por esta razón, los motores eléctricos siguen ganando terreno frente a los motores de combustión interna en todos los sectores.

Criterios para seleccionar un motor eléctrico

Elegir el motor adecuado requiere analizar múltiples variables técnicas y operativas. Una selección incorrecta puede provocar fallas prematuras, consumo excesivo de energía o un rendimiento insuficiente.

• Tipo de carga: Determina si la carga es de par constante (cintas transportadoras), par variable (ventiladores) o potencia constante (bobinadoras), ya que cada perfil exige un motor diferente.
• Potencia requerida: Se calcula a partir del par mecánico y la velocidad de operación necesarios, añadiendo un margen de seguridad del 10 % al 25 %.
• Voltaje y frecuencia disponibles: El motor debe coincidir con las características de la red eléctrica del lugar de instalación (por ejemplo, 220 V / 60 Hz o 380 V / 50 Hz).
• Velocidad de operación: Puede ser fija o variable; si se necesita regular la velocidad, se debe considerar el uso de variadores de frecuencia desde el inicio del diseño.
• Ambiente de trabajo: La temperatura, la humedad, la altitud, la presencia de polvo o gases corrosivos determinan el grado de protección IP y el tipo de carcasa necesarios.
• Ciclo de trabajo: Define si el motor operará de forma continua (S1), intermitente (S3) o con arranques frecuentes (S4), lo cual afecta el dimensionamiento térmico.
• Clase de eficiencia: Las normativas actuales exigen niveles mínimos de eficiencia (IE2, IE3 o IE4) para reducir el consumo energético y el impacto ambiental.
• Forma constructiva: La posición de montaje (horizontal, vertical, con brida, con patas) debe ser compatible con la estructura mecánica donde se instalará el motor.
• Presupuesto disponible: Incluye no solo el costo del motor, sino también el variador de frecuencia, las protecciones, la instalación y el mantenimiento a lo largo de su vida útil.

Factores mecánicos y eléctricos a evaluar

La selección técnica de un motor eléctrico implica evaluar dos grupos de factores: Los mecánicos, que definen cómo se acopla y transmite el movimiento; y los eléctricos, que determinan su comportamiento con la red de alimentación.

Factores mecánicos principales:

• Par de arranque: Debe ser suficiente para vencer la inercia de la carga conectada al eje.
  • Cargas de alta inercia (volantes, molinos): Requieren motores con alto par de arranque.
  • Cargas de baja inercia (bombas centrífugas): Permiten motores con par de arranque estándar.
• Momento de inercia de la carga: Determina el tiempo de aceleración y la energía necesaria durante el arranque.
  • Un momento de inercia alto produce arranques largos y mayor calentamiento del motor.
  • Se debe verificar que el motor soporte el número de arranques por hora requerido.
• Tipo de acoplamiento: Directo, por correas, por engranajes o por cadenas.
  • El acoplamiento directo ofrece máxima eficiencia de transmisión.
  • Las correas y engranajes permiten adaptar velocidad y par, pero añaden pérdidas.
• Vibraciones y alineación: Una mala alineación entre el eje del motor y la carga genera vibraciones excesivas que dañan los rodamientos.

Factores eléctricos principales:

• Corriente de arranque: Los motores de inducción pueden absorber entre 6 y 8 veces la corriente nominal al arrancar.
  • Si la red eléctrica es débil, esta corriente puede causar caídas de voltaje inaceptables.
  • Los arrancadores suaves y variadores de frecuencia limitan la corriente de arranque.
• Factor de potencia: Un motor que opera a baja carga presenta un factor de potencia deficiente.
  • Esto aumenta las pérdidas en los conductores y puede generar penalizaciones de la compañía eléctrica.
  • Los bancos de condensadores o los motores síncronos sobreexcitados corrigen este problema.
• Compatibilidad con variadores de frecuencia: No todos los motores están diseñados para operar con variadores.
  • Los motores alimentados con variador necesitan un aislamiento reforzado (clase inverter-duty).
  • Sin este aislamiento, las sobretensiones del variador pueden destruir el bobinado.
• Protecciones eléctricas: Guardamotores, relés térmicos, fusibles y sensores de temperatura integrados en los bobinados.

Normativas y estándares aplicables

Los motores eléctricos deben cumplir normas internacionales que garantizan su seguridad, eficiencia y compatibilidad. Las principales organizaciones que emiten estos estándares son la IEC, NEMA y la IEEE.

La norma IEC 60034 define las características de rendimiento, pruebas y clasificación de las máquinas eléctricas rotativas. Es el estándar de referencia en Europa, Asia y Latinoamérica.

La norma NEMA MG 1 es el equivalente en Norteamérica. Define las dimensiones de las carcasas (frames NEMA), las clases de diseño del motor y los criterios de prueba aceptados.

En cuanto a eficiencia energética, la norma IEC 60034-30-1 establece las clases IE1 (estándar), IE2 (alta), IE3 (prémium) e IE4 (super prémium). Muchos países ya exigen como mínimo la clase IE3 para motores nuevos.

La norma IEC 60529 define los grados de protección IP de las carcasas. Un motor IP55, por ejemplo, está protegido totalmente contra el polvo y contra chorros de agua desde cualquier dirección.

La seguridad eléctrica de la instalación del motor también está regulada. Las normas como la NEC (NFPA 70) y la IEC 60364 especifican los requisitos para conductores, protecciones y puesta a tierra.

Mantenimiento y vida útil del motor eléctrico

Un motor eléctrico bien mantenido puede operar durante décadas sin problemas significativos. Sin embargo, la falta de mantenimiento reduce drásticamente su vida útil y eleva los costos operativos por consumo energético y reparaciones.

El 70 % de las fallas en motores eléctricos están relacionadas con problemas en los rodamientos y en el aislamiento de los bobinados. Ambos componentes requieren vigilancia constante.

Mantenimiento preventivo y correctivo

El mantenimiento preventivo busca anticiparse a las fallas mediante inspecciones periódicas y actividades programadas. Incluye tareas como la lubricación de rodamientos, la limpieza del ventilador y la verificación de conexiones eléctricas.

Cada cierto período se recomienda medir la resistencia de aislamiento de los bobinados. Para realizar esta prueba de forma correcta, es importante saber cómo usar un megóhmetro, ya que este instrumento detecta degradaciones antes de que ocurra un cortocircuito.

Las termografías infrarrojas permiten identificar puntos calientes en las conexiones, los rodamientos y la carcasa. Un aumento anormal de temperatura indica un problema que debe corregirse antes de que provoque una falla.

El análisis de vibraciones es una herramienta predictiva que detecta desbalances, desalineaciones y deterioro de rodamientos en etapas tempranas. Se realiza con acelerómetros instalados en puntos estratégicos del motor.

El mantenimiento correctivo se aplica cuando ya se ha producido una falla. Incluye tareas como el rebobinado del motor, la sustitución de rodamientos dañados, el reemplazo de escobillas gastadas o la reparación del eje.

Un rebobinado mal ejecutado puede reducir la eficiencia del motor entre un 1 % y un 5 %. Por eso es fundamental que este trabajo lo realicen talleres certificados que sigan las normas EASA AR100.

Fallos frecuentes y cómo prevenirlos

Conocer los fallos más comunes permite diseñar planes de mantenimiento efectivos. A continuación se presentan las averías más habituales junto con sus causas y medidas preventivas.

Fallo frecuente	Causa principal	Síntoma observable	Medida preventiva
Fallo de rodamientos	Lubricación inadecuada, desalineación o sobrecarga	Vibración excesiva, ruido anormal, temperatura elevada	Lubricar según las recomendaciones del fabricante y verificar alineación periódicamente
Deterioro del aislamiento	Sobrecalentamiento, humedad, contaminación o envejecimiento	Baja resistencia de aislamiento, corrientes de fuga elevadas	Medir resistencia de aislamiento regularmente y mantener el motor limpio y seco
Cortocircuito entre espiras	Degradación del barniz aislante por calor excesivo	Corriente desbalanceada, calentamiento localizado	No sobrecargar el motor y asegurar una ventilación adecuada
Desgaste de escobillas	Fricción normal durante la operación (solo en motores DC)	Chispas en el colector, caída de rendimiento	Revisar y reemplazar escobillas según el intervalo recomendado
Sobrecalentamiento	Carga excesiva, ventilación bloqueada o voltaje inadecuado	Temperatura de carcasa por encima del límite de la clase de aislamiento	Verificar que la carga no supere el valor nominal y limpiar el sistema de ventilación
Rotura del eje	Fatiga mecánica, desalineación severa o golpe de ariete	Fallo catastrófico, motor detenido abruptamente	Alinear correctamente y evitar arranques bruscos con cargas de alta inercia
Desbalance del rotor	Pérdida de material, acumulación de suciedad o deformación	Vibración a frecuencia de giro, ruido mecánico	Balancear dinámicamente el rotor tras cualquier reparación o limpieza
Fallo de conexiones	Terminales flojos, corrosión o mala práctica de instalación	Puntos calientes visibles en termografía, caída de voltaje	Reapretar conexiones periódicamente y proteger contra la corrosión

Implementar un programa de mantenimiento que combine inspecciones visuales, mediciones eléctricas y análisis de vibraciones reduce las fallas no programadas en más de un 60 %.

Preguntas frecuentes

¿Cuál es la diferencia entre un motor AC y un motor DC?

La diferencia principal radica en el tipo de corriente que los alimenta. Un motor AC funciona con corriente alterna, cuya polaridad cambia periódicamente según la frecuencia de la red (50 Hz o 60 Hz). Un motor DC opera con corriente continua de polaridad constante. Los motores AC son más robustos, económicos y de menor mantenimiento, mientras que los motores DC ofrecen un control más sencillo de velocidad y par sin electrónica adicional. En la actualidad, los variadores de frecuencia han cerrado esa brecha, permitiendo que los motores AC alcancen niveles de control comparables a los DC.

¿Qué tipo de motor eléctrico es más eficiente?

Los motores síncronos de imanes permanentes (PMSM) son actualmente los más eficientes del mercado, alcanzando rendimientos por encima del 97 % en ciertos rangos de potencia. Esto se debe a que no presentan pérdidas por corriente en el rotor, ya que los imanes permanentes generan el campo magnético sin consumir energía. Los motores de inducción de clase IE4 e IE5 también ofrecen eficiencias muy altas y son más económicos. La elección depende de la aplicación específica, del rango de velocidad de operación y del presupuesto disponible para el sistema de accionamiento completo.

¿Cómo se calcula la potencia de un motor eléctrico?

La potencia mecánica de un motor eléctrico se calcula multiplicando el par en el eje por la velocidad angular: P = T × ω, donde P es la potencia en vatios, T es el par en newton-metro y ω es la velocidad en radianes por segundo. Para convertir RPM a radianes por segundo, se utiliza la fórmula ω = (2 × π × n) / 60, donde n es la velocidad en revoluciones por minuto. La potencia eléctrica absorbida de la red se obtiene dividiendo la potencia mecánica entre la eficiencia del motor. En motores trifásicos, la potencia eléctrica se calcula como P = √3 × V × I × cos φ.

¿Cuánto dura un motor eléctrico en promedio?

La vida útil de un motor eléctrico depende del tipo, las condiciones de operación y el mantenimiento recibido. Un motor de inducción bien mantenido puede funcionar entre 15 y 30 años en servicio continuo. Los rodamientos suelen ser el componente que limita la vida útil, con intervalos de reemplazo que varían entre 20.000 y 100.000 horas según la calidad y la lubricación. Los motores con escobillas tienen una vida más corta debido al desgaste de estos contactos. Factores como la temperatura ambiente, la carga aplicada, la calidad de la alimentación eléctrica y la frecuencia de arranques influyen directamente en la durabilidad.

¿Qué motor eléctrico se usa en vehículos eléctricos?

Los vehículos eléctricos actuales utilizan principalmente motores síncronos de imanes permanentes (PMSM) y motores de inducción (asíncronos). Los PMSM ofrecen mayor eficiencia y densidad de potencia, por lo que son la opción preferida en la mayoría de los fabricantes. Tesla, por ejemplo, ha utilizado ambos tipos: motores de inducción en sus primeros modelos y motores síncronos de reluctancia con imanes permanentes en los más recientes. Algunos fabricantes también emplean motores de flujo axial, que son más compactos y ligeros. Todos estos motores se controlan mediante inversores electrónicos que ajustan la frecuencia y el voltaje para optimizar el rendimiento en cada condición de conducción.

¿Se puede usar un motor eléctrico como generador?

Sí, cualquier motor eléctrico puede funcionar como generador si se le aplica movimiento mecánico desde una fuente externa. Cuando el eje del motor gira por acción de una fuerza externa, los bobinados cortan las líneas del campo magnético y generan una fuerza electromotriz. Este principio se conoce como reversibilidad de las máquinas eléctricas. En la práctica, los motores de inducción necesitan una fuente de excitación (condensadores o red eléctrica) para generar, mientras que los motores de imanes permanentes pueden generar electricidad de forma autónoma. Los frenos regenerativos de los vehículos eléctricos aprovechan precisamente este fenómeno para recuperar energía durante la frenada.

¿Por qué un motor eléctrico se calienta durante el funcionamiento?

El calentamiento de un motor eléctrico es un fenómeno normal provocado por las pérdidas internas de energía. Las principales fuentes de calor son las pérdidas en el cobre (I²R) de los bobinados, las pérdidas en el núcleo de hierro por histéresis y corrientes parásitas, y las pérdidas mecánicas por fricción en los rodamientos. A mayor carga mecánica aplicada al eje, mayor corriente circula por los bobinados y mayor calor se genera. El sistema de ventilación del motor está diseñado para disipar ese calor y mantener la temperatura dentro de los límites de la clase de aislamiento. Un calentamiento excesivo indica sobrecarga, ventilación deficiente o un problema eléctrico interno.

¿Qué pasa si un motor eléctrico funciona con bajo voltaje?

Cuando un motor eléctrico recibe un voltaje inferior al nominal, la corriente que absorbe aumenta para intentar mantener la potencia mecánica de salida. Este incremento de corriente provoca un calentamiento excesivo de los bobinados que puede degradar el aislamiento y reducir la vida útil del motor. Además, el par de arranque y el par máximo disminuyen proporcionalmente al cuadrado de la reducción de voltaje. Un motor que funciona al 90 % de su voltaje nominal pierde aproximadamente un 19 % de su par disponible. Las normas permiten generalmente una variación de voltaje de ±10 % respecto al valor nominal sin efectos significativos.

¿Cómo afecta la altitud al rendimiento de un motor eléctrico?

La altitud influye en el rendimiento del motor porque el aire se vuelve menos denso a medida que se asciende. Un aire más delgado tiene menor capacidad para extraer calor de la carcasa del motor, lo que reduce su capacidad de refrigeración. Las normas IEC y NEMA establecen que los valores nominales de placa son válidos hasta 1.000 metros sobre el nivel del mar. Por encima de esa altitud, se debe reducir la potencia nominal del motor o utilizar un motor sobredimensionado. Como referencia aproximada, se aplica una reducción del 1 % de potencia por cada 100 metros adicionales. En instalaciones a gran altitud también disminuye la rigidez dieléctrica del aire, lo que puede afectar las distancias de aislamiento.

¿Es posible controlar la velocidad de cualquier motor eléctrico?

En principio, la velocidad de cualquier motor eléctrico se puede controlar, aunque el método varía según el tipo de motor. En motores de corriente continua, basta con modificar el voltaje de alimentación o la corriente de campo para regular la velocidad de forma sencilla. En motores de corriente alterna, el método más efectivo es utilizar un variador de frecuencia (VFD), que ajusta la frecuencia y el voltaje de salida para controlar la velocidad del campo magnético rotativo. Los motores de inducción estándar pueden operar con variadores, aunque los modelos diseñados específicamente para ese fin (inverter-duty) ofrecen mejor rendimiento y mayor durabilidad. El control electrónico moderno permite alcanzar precisiones de velocidad inferiores al 0,01 % en aplicaciones exigentes.

Conclusión

A lo largo de este artículo has podido comprender cómo funcionan los motores eléctricos, qué componentes los integran y por qué son tan importantes en la industria, el transporte y tu vida cotidiana. Desde el principio electromagnético hasta la selección técnica, cada aspecto contribuye a entender estas máquinas de forma integral.

Has visto la clasificación completa entre motores DC y AC, las diferencias entre motores síncronos y asíncronos, y los parámetros técnicos que definen su comportamiento. También conoces los criterios de selección, las normativas vigentes y las prácticas de mantenimiento que alargan la vida útil de estos equipos. Toda esta información te permite tomar mejores decisiones cuando necesites elegir, operar o mantener un motor eléctrico.

Los motores eléctricos seguirán evolucionando con materiales más eficientes y controles electrónicos cada vez más sofisticados. Si deseas seguir profundizando en temas relacionados con máquinas eléctricas, circuitos de potencia y sistemas de energía, en este sitio web encontrarás más contenidos que complementan lo que has aprendido hoy.

Sigue aprendiendo:
