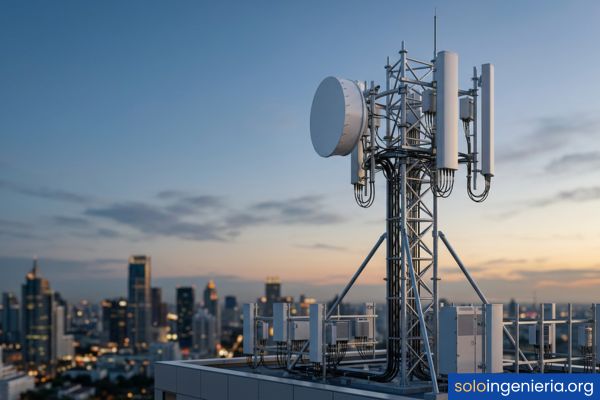

Las antenas de radio

¿Qué es una antena de radio y cómo funciona?

Una antena de radio es, en esencia, un conductor eléctrico con una geometría específica que tiene la capacidad de irradiar energía electromagnética al espacio cuando se le aplica una corriente alterna, o de captarla cuando actúa como receptora. Su funcionamiento se basa en el principio de que toda carga eléctrica acelerada genera una perturbación en los campos eléctrico y magnético circundantes, perturbación que se propaga a la velocidad de la luz.

Cuando una corriente alterna recorre el elemento radiante, los electrones oscilan a una frecuencia determinada. Esa oscilación produce variaciones simultáneas en el campo eléctrico y en el campo magnético, los cuales son perpendiculares entre sí y ambos perpendiculares a la dirección de propagación. El resultado es una onda electromagnética que viaja alejándose de la antena.

El proceso inverso ocurre en recepción: cuando una onda electromagnética incide sobre el conductor, induce una pequeña diferencia de potencial en sus extremos. Esa tensión inducida se transfiere al receptor, que la amplifica y la procesa. La eficiencia con que se realiza esta conversión bidireccional determina en gran medida la calidad del enlace de radio.

Es importante entender que la antena no genera energía: la convierte y la redirige. Tampoco crea información; simplemente es el punto de transición entre el circuito eléctrico y el espacio libre. Su diseño condiciona en qué dirección irradia más potencia, a qué frecuencias responde mejor y cuánta energía se desperdicia en calor por pérdidas resistivas.

La relación entre la longitud física de la antena y la longitud de onda de la señal que maneja es fundamental. Una antena trabaja de forma óptima cuando su longitud es una fracción específica de la longitud de onda, típicamente la mitad (λ/2) o un cuarto (λ/4), condición que se conoce como resonancia. Fuera de ella, parte de la potencia es reflejada hacia el transmisor en lugar de radiarse.

Principios físicos de la radiación electromagnética

La radiación que produce una antena de radio no es arbitraria; obedece a leyes físicas bien establecidas que cualquier ingeniero de telecomunicaciones debe dominar. A continuación se presentan los principios esenciales que explican este fenómeno:

• Ley de Maxwell: Las ecuaciones de Maxwell describen cómo los campos eléctrico y magnético variables en el tiempo se generan mutuamente y se propagan por el espacio como ondas.
• Aceleración de cargas: Toda carga eléctrica en movimiento acelerado emite radiación electromagnética. En una antena, los electrones oscilan acelerados, lo que origina las ondas irradiadas.
• Velocidad de propagación: Las ondas electromagnéticas viajan en el vacío a la velocidad de la luz (aproximadamente 300.000 km/s), valor que determina la relación entre frecuencia y longitud de onda.
• Polarización de la onda: La orientación del campo eléctrico de la onda irradiada define su polarización, que puede ser vertical, horizontal o circular, y debe coincidir entre transmisor y receptor para una transferencia eficiente.
• Principio de reciprocidad: Una antena tiene exactamente el mismo comportamiento radiante tanto al transmitir como al recibir, lo que simplifica enormemente el análisis de los sistemas de radio.
• Zona de campo lejano (Fraunhofer): A partir de cierta distancia de la antena, los campos eléctrico y magnético son perpendiculares entre sí y a la dirección de propagación, formando la onda plana que caracteriza la radiación en campo lejano.

El papel del transductor en las telecomunicaciones

En ingeniería en telecomunicaciones, un transductor es cualquier dispositivo que convierte energía de una forma a otra. La antena de radio es, concretamente, un transductor electroacústico inverso: convierte energía eléctrica en energía electromagnética radiada.

Esta función de transducción es crítica porque define el punto de interfaz entre el mundo del circuito y el mundo del espacio libre. Sin ella, toda la cadena de procesamiento de señal —modulación, amplificación, codificación— sería inútil, ya que no habría manera de llevar la información al medio de propagación.

La eficiencia del transductor anténico se cuantifica mediante la eficiencia de radiación, que es la relación entre la potencia efectivamente irradiada y la potencia total entregada por el transmisor. Una antena con alta eficiencia irradia la mayor parte de la energía recibida, mientras que una ineficiente la disipa en calor.

Comprender la antena como transductor también ayuda a entender por qué el adaptador de impedancias entre el cable coaxial y el elemento radiante es tan importante: cualquier desajuste en esa interfaz genera reflexiones que reducen la potencia transferida y pueden dañar el equipo transmisor.

Parámetros técnicos esenciales en ingeniería

El desempeño de cualquier antena de radio se evalúa mediante un conjunto de parámetros estandarizados que permiten comparar modelos, predecir el comportamiento del sistema y garantizar la compatibilidad entre equipos. Conocerlos es indispensable para tomar decisiones técnicas correctas.

Estos parámetros no son independientes entre sí: la ganancia está relacionada con la directividad, la impedancia de entrada condiciona el SWR y el patrón de radiación determina tanto la polarización como las zonas de cobertura. Analizar cada parámetro de forma aislada sin considerar su interacción con los demás es uno de los errores más comunes en el diseño de sistemas de radio.

Ganancia y directividad de la señal

La ganancia de una antena mide cuánta potencia concentra en una dirección determinada en comparación con una antena de referencia ideal. Se expresa en dBi cuando la referencia es un radiador isotrópico, y en dBd cuando se compara con un dipolo de media onda. Una ganancia de 0 dBi equivale a radiar por igual en todas las direcciones.

La directividad, por su parte, describe qué tan enfocado está el patrón de radiación. Una antena muy directiva concentra casi toda su energía en un haz angosto, lo que es ideal para enlaces punto a punto, pero resulta ineficaz para cubrir zonas amplias.

Impedancia de entrada y resonancia

La impedancia de entrada es la relación compleja entre la tensión y la corriente en los terminales de alimentación de la antena. En la mayoría de los sistemas modernos, la impedancia de referencia es de 50 Ω, aunque en algunos entornos de radiodifusión se utiliza 75 Ω.

Cuando la antena opera en resonancia, su reactancia (componente imaginaria de la impedancia) se anula, y el dispositivo se comporta como una carga puramente resistiva. Esto maximiza la transferencia de potencia desde el transmisor y minimiza las reflexiones en la línea de alimentación.

Relación de onda estacionaria (SWR) y pérdida de retorno

El SWR (Standing Wave Ratio) cuantifica el nivel de desajuste entre la impedancia de la antena y la del sistema al que está conectada. Un SWR de 1:1 indica adaptación perfecta, mientras que valores superiores a 2:1 ya representan pérdidas de potencia significativas.

La pérdida de retorno (Return Loss) expresa en decibelios cuánta potencia es reflejada hacia el transmisor. Un valor de −20 dB significa que solo el 1 % de la potencia se refleja, lo que es excelente. Ambos parámetros están matemáticamente relacionados y cualquier analizador de redes vectoriales los mide de forma simultánea.

Patrones de radiación y polarización

El patrón de radiación es una representación gráfica que muestra cómo distribuye la antena la potencia irradiada en el espacio tridimensional. Se representa habitualmente en diagramas polares en los planos E (campo eléctrico) y H (campo magnético).

La polarización, por su parte, describe la orientación del campo eléctrico de la onda. Una antena vertical produce polarización vertical, y debe conectarse con una antena receptora también vertical para maximizar la señal recibida. Cuando ambas polarizaciones no coinciden, se produce una atenuación llamada pérdida por desalineación de polarización, que puede superar los 20 dB en casos extremos.

Clasificación y tipos de antenas de radio

Existe una gran variedad de tipos de antenas de radio, cada uno optimizado para rangos de frecuencia, distancias de enlace, niveles de ganancia y condiciones de instalación específicos. La clasificación más práctica las agrupa según su estructura física y su mecanismo de radiación.

Tipo de antena	Principio de radiación	Ganancia típica	Aplicación principal	Frecuencias comunes
Dipolo de media onda	Corriente en conductor recto	2,15 dBi	Radiodifusión, radioafición	HF, VHF
Monopolo λ/4	Conductor sobre plano de tierra	5,19 dBi	Vehículos, estaciones base AM	MF, HF, VHF
Yagi-Uda	Elementos parásitos directores	6–20 dBi	TV, radioafición, punto a punto	VHF, UHF
Bocina (horn)	Apertura guiada	10–25 dBi	Microondas, instrumentación	SHF, EHF
Parabólica reflectora	Reflector parabólico + alimentador	25–50+ dBi	Satélite, radioenlaces	SHF, EHF
Array de fase (phased array)	Interferencia constructiva controlada	15–40 dBi	Radar, 5G, satélite LEO	UHF, SHF
Log-periódica	Elementos de longitud progresiva	6–12 dBi	TV, monitoreo espectral	HF, VHF, UHF
Parche (microstrip)	Resonador de placa impresa	5–9 dBi	GPS, Wi-Fi, drones	UHF, SHF

Antenas de hilo: Dipolos y monopolos

Las antenas de hilo son las más simples y antiguas del campo de las telecomunicaciones. Se construyen con un conductor metálico recto cuya longitud guarda una relación específica con la longitud de onda de operación. El dipolo de media onda (λ/2) es el elemento de referencia universal en teoría de antenas, ya que su comportamiento está completamente caracterizado analíticamente.

El monopolo de cuarto de onda (λ/4) es, en esencia, la mitad de un dipolo colocada sobre un plano de tierra conductor. El plano refleja la imagen especular del conductor, completando eléctricamente el dipolo. Este diseño es el que se utiliza en las antenas de vehículos y en las torres de radiodifusión en AM.

Antenas de apertura: Bocinas y reflectores parabólicos

Las antenas de apertura funcionan gracias a una abertura física por la que la energía electromagnética se irradia o se capta de forma controlada. Cuanto mayor es el área de apertura, mayor es la ganancia y más estrecho es el haz principal, lo que las hace ideales para aplicaciones que requieren alta directividad.

La antena bocina es una extensión ensanchada de una guía de ondas rectangular o circular. Su geometría progresiva evita reflexiones abruptas y produce un patrón de radiación limpio y bien controlado. Se usa ampliamente como alimentador de antenas parabólicas y como referencia de calibración en laboratorios de medición de antenas.

El reflector parabólico concentra todas las ondas que llegan paralelas al eje en un único punto: el foco, donde se coloca el alimentador. Gracias a la geometría parabólica, todos los rayos recorren la misma distancia desde el foco hasta el frente de onda, lo que produce un haz extremadamente estrecho y una ganancia muy elevada.

Antenas de agrupación o arrays

Un array de antenas es un conjunto de elementos radiantes individuales dispuestos de forma ordenada en el espacio y alimentados con señales que pueden variar en amplitud y fase. La combinación controlada de las señales de cada elemento produce interferencia constructiva en la dirección deseada e interferencia destructiva en las demás, logrando patrones de radiación que ningún elemento individual podría alcanzar.

Los arrays de fase (phased arrays) permiten redirigir electrónicamente el haz principal sin mover físicamente la antena, cambiando únicamente los desfases de alimentación. Esta capacidad es la base del radar activo y de la tecnología Massive MIMO usada en redes 5G.

Antenas de banda ancha y log-periódicas

La mayoría de las antenas están optimizadas para una frecuencia o un rango estrecho. Sin embargo, en aplicaciones como el monitoreo del espectro radioeléctrico, la televisión digital o los sistemas de defensa, se necesita una antena que opere eficientemente en un rango de frecuencias muy amplio. Aquí es donde entra la antena log-periódica.

La log-periódica (LPDA) está formada por múltiples dipolos de longitudes decrecientes, conectados de forma cruzada a una línea de transmisión. En cada frecuencia de operación, solo un grupo reducido de dipolos está en resonancia, mientras los demás actúan como directores o reflectores pasivos. El resultado es un comportamiento estable del patrón y de la impedancia a lo largo de toda la banda.

Su nombre proviene del hecho de que sus características eléctricas se repiten periódicamente en escala logarítmica de frecuencia. Gracias a eso, el ancho de banda en telecomunicaciones que puede cubrir una LPDA bien diseñada puede superar fácilmente una relación de 10:1 entre la frecuencia más alta y la más baja.

Aplicaciones según el espectro de frecuencia

El espectro radioeléctrico está dividido en bandas de frecuencia, y cada banda tiene características de propagación, disponibilidad de ancho de banda y requisitos de antena distintos. Seleccionar la antena correcta implica entender primero en qué banda trabaja el sistema y cómo se comportan las ondas en ese rango.

Sistemas de radiodifusión en bandas HF, MF y LF

Las bandas de baja frecuencia (LF: 30–300 kHz), frecuencia media (MF: 300 kHz–3 MHz) y alta frecuencia (HF: 3–30 MHz) se caracterizan por longitudes de onda muy largas, que van desde kilómetros hasta decenas de metros. Esto tiene una consecuencia directa en el diseño de las antenas: sus dimensiones físicas son enormes.

En MF, la radiodifusión AM estándar utiliza antenas tipo monopolo vertical de λ/4, cuya altura puede superar los 200 metros para frecuencias próximas a los 540 kHz. En HF, el fenómeno de reflexión ionosférica permite que las señales se propaguen a miles de kilómetros sin infraestructura intermedia, algo que ninguna otra banda puede igualar con tanta sencillez.

Comunicaciones terrestres en VHF y UHF

Las bandas VHF (30–300 MHz) y UHF (300 MHz–3 GHz) son las más usadas en comunicaciones terrestres modernas. En ellas operan la televisión digital terrestre, la radio FM, las redes celulares (2G, 3G, 4G), la radionavegación aeronáutica y los sistemas de comunicaciones de seguridad pública.

A estas frecuencias, la propagación es predominantemente en línea de visión (LOS, Line of Sight), lo que limita el alcance por la curvatura terrestre. Por eso las antenas se instalan en torres elevadas o en puntos altos del terreno, maximizando el radio de cobertura y reduciendo los obstáculos físicos que bloquean la señal.

Enlaces de microondas y comunicaciones satelitales

Por encima de los 3 GHz se encuentran las bandas de microondas (SHF: 3–30 GHz) y ondas milimétricas (EHF: 30–300 GHz). En estos rangos, las longitudes de onda son lo suficientemente cortas como para construir antenas de alta ganancia con dimensiones físicas manejables.

Los radioenlaces de microondas punto a punto son la columna vertebral de muchas redes de transporte de datos, incluyendo las que conectan estaciones base de telefonía móvil con la red troncal. Típicamente, operan en bandas entre 6 GHz y 23 GHz, con antenas parabólicas de 30 a 120 cm de diámetro capaces de concentrar el haz en ángulos de 1 a 3 grados.

En comunicaciones satelitales, las bandas C (4–8 GHz), Ku (12–18 GHz) y Ka (26,5–40 GHz) son las más utilizadas. La elección de la banda determina el tamaño de la antena terrena, la susceptibilidad a la lluvia y la capacidad de ancho de banda disponible. Entender cómo estas antenas se integran en los distintos niveles de la red es tan importante como dominar el modelo OSI en el contexto de las telecomunicaciones digitales.

Criterios de diseño e instalación profesional

El diseño de un sistema de antenas de radio no termina cuando se elige el modelo correcto. La instalación física, el entorno y la protección del equipo son factores que condicionan tanto el rendimiento a largo plazo como la seguridad de las personas y la infraestructura.

Cálculo de la altura efectiva y zona de Fresnel

La zona de Fresnel es un volumen elipsoidal imaginario alrededor de la línea de visión directa entre dos antenas. Si los obstáculos no invaden al menos el 60 % del radio de la primera zona de Fresnel, la señal no experimenta degradación significativa por difracción.

El radio de la primera zona de Fresnel se calcula como r₁ = √(λ • d₁ • d₂ / d), donde d es la distancia total del enlace, d₁ y d₂ son las distancias desde cada extremo al obstáculo y λ es la longitud de onda. Con este valor se determina la altura mínima a la que deben instalarse las antenas.

Selección de materiales y resistencia climática

Las antenas de radio instaladas en exteriores están expuestas a lluvia, viento, rayos ultravioleta, variaciones térmicas extremas y, en zonas costeras, al ambiente salino. La selección de materiales correctos es determinante para la vida útil del sistema.

El aluminio de grado aeronáutico (serie 6061 o 6063) es el material más utilizado en elementos radiantes por su baja densidad, buena conductividad eléctrica y alta resistencia a la corrosión. Para entornos marinos o industriales agresivos, se prefieren recubrimientos anódicos duros o el uso de acero inoxidable 316L en los componentes de fijación.

Protección contra descargas atmosféricas

Las antenas de radio son estructuras metálicas elevadas, lo que las convierte en captadoras naturales de descargas eléctricas. Una descarga directa o incluso una indirecta puede destruir el equipo de radio y, en el peor de los casos, provocar incendios o lesiones graves.

El sistema de protección contra rayos de una antena debe incluir un pararrayos en la cima de la estructura, conductores de bajada de baja impedancia y un sistema de puesta a tierra con resistencia inferior a 10 Ω según la norma IEC 62305. Además, en la entrada del edificio o sala de equipos, se deben instalar supresores de transitorios (SPD) en la línea coaxial.

Diferencias entre antenas de radio comerciales y técnicas

No todas las antenas de radio están diseñadas con los mismos criterios. Existe una diferencia sustancial entre las antenas orientadas al mercado de consumo masivo y las que forman parte de sistemas de telecomunicaciones profesionales o de infraestructura crítica.

Criterio	Antena comercial (consumidor)	Antena técnica (profesional)
Precisión de los parámetros	Tolerancias amplias; ganancia nominal aproximada	Tolerancias estrechas; parámetros medidos y certificados
Materiales	Aleaciones económicas, plásticos estándar	Aluminio de grado aeronáutico, radomes FRP, conectores IP67
Rango de temperatura	0 °C a +50 °C típico	−40 °C a +65 °C o más según norma
Resistencia al viento	No certificada o baja (80–100 km/h)	Certificada según ETSI EN 302 326 (150–200+ km/h)
SWR garantizado	≤ 2:1 (frecuentemente no medido)	≤ 1,5:1 en toda la banda de operación
Documentación técnica	Hoja de datos básica	Informe de medición, patrón de radiación, diagrama de fase
Vida útil estimada	2–5 años en exterior	10–20 años con mantenimiento programado
Precio relativo	Bajo a medio	Alto, justificado por fiabilidad y certificación

Antenas para estaciones base vs. dispositivos móviles

Las antenas de estaciones base deben cubrir sectores amplios de forma continua, durante las 24 horas del día, bajo cualquier condición climática. Por eso se diseñan con materiales de alta durabilidad, patrones de radiación precisamente controlados en el plano vertical (downtilt eléctrico o mecánico) y conectores de baja pérdida como el tipo 7/16 DIN.

Las antenas integradas en teléfonos móviles, por el contrario, operan en un entorno extremadamente restrictivo en términos de espacio. Deben funcionar en múltiples bandas simultáneamente (2G, 3G, 4G, 5G, Wi-Fi, Bluetooth, GPS) en un espacio de menos de 10 cm², lo que requiere diseños de antenas de parche o PIFA (Planar Inverted-F Antenna) muy compactos y adaptaciones de impedancia complejas.

Sistemas de recepción pasiva frente a antenas activas

Una antena pasiva es un puro conductor metálico sin ningún componente electrónico activo. Toda su ganancia es de naturaleza directiva: concentra la energía recibida, pero no la amplifica. Su principal ventaja es que no introduce ruido electrónico adicional y no requiere alimentación eléctrica.

Una antena activa, en cambio, integra un amplificador de bajo ruido (LNA) directamente en el punto de alimentación o muy cerca de él. Esto permite compensar las pérdidas del cable de conexión antes de que afecten a la relación señal-ruido, lo que es especialmente valioso en instalaciones donde el cable entre la antena y el receptor es largo o el nivel de señal es muy débil.

Preguntas frecuentes

¿Cómo influye la longitud de la antena en la frecuencia?

La longitud física de una antena determina directamente la frecuencia a la que entra en resonancia. Cuando el conductor mide exactamente la mitad de la longitud de onda de la señal, la reactancia del sistema se anula y la transferencia de energía es máxima. Si acortas la antena, la frecuencia de resonancia sube; si la alargas, baja. Por eso, para cambiar la frecuencia de trabajo sin modificar el elemento físico, los ingenieros añaden bobinas o capacitores que simulan eléctricamente una longitud diferente a la real.

¿Qué es la ganancia dBi y por qué es importante?

La ganancia en dBi compara la potencia que concentra una antena en su dirección principal con la que irradiaría un radiador isotrópico teórico, que radia igual en todas las direcciones. Es importante porque permite saber cuánto más fuerte llega la señal en la dirección de máxima radiación sin aumentar la potencia del transmisor. Una antena de 6 dBi concentra cuatro veces más potencia en esa dirección que el isotrópico, lo que se traduce directamente en mayor alcance o mejor calidad de la señal en el punto receptor.

¿Cómo optimizar la recepción en zonas con interferencias?

La primera estrategia es usar una antena directiva apuntada específicamente hacia la fuente de señal deseada, lo que reduce la captación de señales interferentes que vienen de otras direcciones. También es útil elevar la antena para mejorar la línea de visión y reducir las reflexiones multipath. En casos más complejos, los filtros de paso de banda a la entrada del receptor rechazan frecuencias adyacentes que saturan los amplificadores. Finalmente, un cable coaxial de buena calidad y correctamente apantallado evita que el ruido ambiente entre al sistema antes de llegar al receptor. Para sistemas más avanzados, como las redes de acceso de banda ancha, también se emplean técnicas de diversidad de antenas y procesamiento digital de señales.

¿Cuál es la diferencia entre una antena omnidireccional y una yagi?

Una antena omnidireccional irradia la misma potencia en todas las direcciones del plano horizontal, formando un patrón en forma de rosquilla. Es perfecta para cubrir zonas amplias alrededor de la antena, como en una estación base que debe dar servicio a usuarios en cualquier dirección. La antena Yagi-Uda, en cambio, concentra casi toda su energía en una única dirección, obteniendo una ganancia mucho mayor a costa de no cubrir las demás. Se usa para enlazar dos puntos específicos o para captar señales débiles de un transmisor lejano. La elección entre una y otra depende exclusivamente de la geometría del enlace.

¿Qué mantenimiento requiere una torre de antenas profesional?

Una torre de antenas profesional debe someterse a inspecciones visuales externas al menos dos veces al año para detectar corrosión, tornillos aflojados por vibración o daños mecánicos causados por el viento. Cada dos o tres años se recomienda una inspección estructural completa realizada por un técnico certificado, que incluye la comprobación de la puesta a tierra, la medición del SWR de cada antena instalada y la revisión del estado de los supresores de transitorios. El sellado de los conectores con cinta autovulcanizante debe revisarse anualmente, ya que la entrada de humedad en los conectores es la causa más frecuente de degradación del rendimiento del sistema.

¿Qué diferencia hay entre recibir señal de radio en AM y en FM?

La diferencia fundamental está en el método de modulación y en la banda de frecuencia. La radio AM trabaja en MF (530–1.600 kHz) y codifica la información variando la amplitud de la portadora. Tiene mayor alcance geográfico gracias a la reflexión ionosférica, pero es más susceptible al ruido eléctrico, que también modifica la amplitud de la señal. La radio FM opera en VHF (87,5–108 MHz) y varía la frecuencia de la portadora para representar el audio, lo que la hace inmune al ruido de amplitud y permite una calidad de audio mucho más alta, aunque su alcance es menor por propagarse principalmente en línea de visión.

¿Cómo afecta la altura de instalación al alcance de una antena?

En sistemas que operan en línea de visión, como VHF, UHF o microondas, la altura de la antena es directamente proporcional a la distancia máxima que puede alcanzar la señal. Duplicar la altura de instalación no duplica el alcance, pero lo aumenta de forma significativa porque el horizonte radioeléctrico se aleja. La fórmula aproximada para el horizonte es d (km) ≈ 4,12 • √h (m), siendo h la altura de la antena sobre el nivel del suelo. Por eso las torres de telefonía móvil en terrenos planos suelen tener entre 30 y 60 metros de altura.

¿Cuándo se necesita un balun entre el cable coaxial y la antena?

Un balun (balance-unbalance transformer) se necesita cuando se conecta una línea de transmisión no balanceada, como el cable coaxial, a un elemento radiante balanceado, como un dipolo. Sin el balun, la corriente puede fluir por la parte exterior de la malla del coaxial, convirtiendo el cable en parte radiante del sistema. Esto altera el patrón de radiación previsto, puede provocar interferencias en el equipo receptor y genera desequilibrios de impedancia que elevan el SWR. Su uso es especialmente crítico en antenas de HF y en instalaciones donde el cable coaxial discurre paralelo a los elementos radiantes.

¿Qué papel juegan las antenas en los sistemas de radar?

En un radar, la antena cumple una función dual: primero emite un pulso de microondas de alta potencia hacia el espacio, y luego recibe el eco reflejado por el objetivo, que puede ser un avión, un barco o una célula de tormenta. La misma antena se usa para transmitir y recibir de forma alternada mediante un conmutador llamado duplexor. El patrón de radiación estrecho de la antena radar, habitualmente una parabólica giratoria, permite determinar la dirección exacta del objetivo, mientras que el retardo temporal del eco calcula la distancia. La resolución angular del radar depende directamente de cuán estrecho sea el haz principal de la antena, que a su vez está relacionado con el tamaño de su apertura.

¿Cómo influye el plano de tierra en el rendimiento de una antena?

El plano de tierra actúa como el segundo brazo del sistema radiante en antenas tipo monopolo, completando eléctricamente el dipolo mediante la imagen especular del conductor. Su tamaño, conductividad y geometría afectan directamente la impedancia de entrada, el ángulo de elevación del patrón de radiación y la eficiencia global del sistema. Un plano de tierra de mayor extensión acerca el comportamiento del monopolo al del dipolo ideal, reduce las pérdidas por tierra y baja el ángulo de radiación, favoreciendo la propagación horizontal. En frecuencias altas, incluso un plano de tierra pequeño pero bien diseñado puede ser suficiente. El protocolo TCP/IP, aunque opera en capas superiores del sistema de comunicaciones, depende en última instancia de que la capa física, en la que actúan las antenas, funcione con la mayor eficiencia posible.

Conclusión

Las antenas de radio son mucho más que simples varillas metálicas: son la interfaz entre el mundo digital y el espacio electromagnético. Entender cómo funcionan, qué parámetros las definen y cómo se clasifican es la base sobre la que se construye cualquier sistema de telecomunicaciones moderno, desde una red 5G hasta un enlace satelital intercontinental.

A lo largo de este contenido has visto que la elección de una antena no es arbitraria: depende de la frecuencia de operación, la ganancia requerida, el entorno de instalación y los criterios de protección. Aplicar correctamente conceptos como el SWR, la zona de Fresnel, la impedancia de entrada y los patrones de radiación te permite diseñar sistemas más eficientes, con mayor cobertura y menor costo de mantenimiento a largo plazo.
