Diferencia entre modulación AM, FM y PM en comunicaciones analógicas

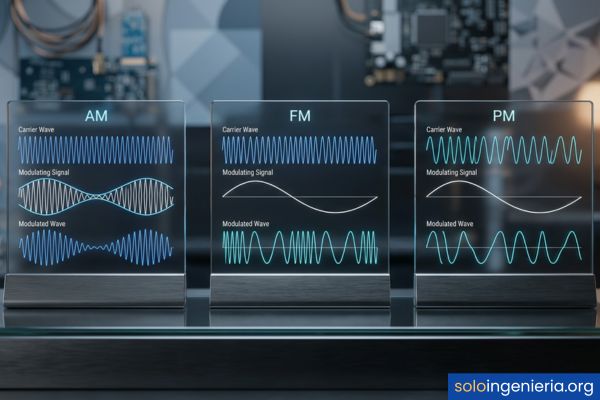

Fundamentos de la modulación en sistemas analógicos

La modulación es el proceso mediante el cual una señal de información se combina con una onda portadora para poder ser transmitida a través de un medio físico. Sin este proceso, la transmisión eficiente de señales a largas distancias sería prácticamente imposible.

En los sistemas analógicos, la onda portadora tiene tres parámetros que pueden modificarse para transportar información. Comprender cada uno de ellos es el punto de partida para entender cómo funcionan AM, FM y PM en la práctica.

A continuación se presentan los elementos fundamentales que intervienen en cualquier sistema de modulación analógica:

• Señal moduladora: Es la señal original que contiene la información que se desea transmitir, como la voz o la música. Su contenido determina cómo varía la portadora.
• Onda portadora: Es una señal sinusoidal de alta frecuencia que sirve como vehículo para transportar la información a través del medio de transmisión.
• Amplitud: Es la magnitud máxima que alcanza la onda. En la modulación AM, este valor varía según la señal de información.
• Frecuencia: Es la cantidad de ciclos que completa la onda por segundo. En FM, este parámetro cambia en proporción directa a la señal moduladora.
• Fase: Es la posición angular de la onda en un instante determinado. En PM, este es el parámetro que se modifica para codificar la información.
• Señal modulada: Es el resultado final del proceso, es decir, la onda portadora con uno de sus parámetros modificado, lista para ser transmitida.

El papel de la portadora y la señal moduladora

La onda portadora no transporta información por sí misma. Su función es servir de «soporte» para que la señal moduladora pueda viajar largas distancias sin degradarse en exceso.

La señal moduladora, en cambio, contiene el mensaje real: puede ser una voz, una melodía o cualquier dato que se quiera enviar. Sin la portadora, esta señal no podría propagarse eficientemente a través del espectro radioeléctrico.

La interacción entre ambas señales produce una nueva onda con características combinadas. El receptor en el otro extremo del enlace tiene la tarea de separar la información de la portadora, proceso que se conoce como demodulación.

Entender cómo la propagación de ondas electromagnéticas afecta a la portadora durante su recorrido es clave para comprender por qué cada tipo de modulación tiene comportamientos distintos en condiciones reales.

Clasificación técnica de las modulaciones analógicas

Las modulaciones analógicas se agrupan según el parámetro de la portadora que se altera. Esta clasificación no es solo teórica; tiene implicaciones directas en el diseño de los sistemas de comunicación.

Nota que FM y PM pertenecen a la misma familia: la modulación angular. Esto se debe a que tanto la frecuencia como la fase son aspectos del ángulo de la onda portadora, lo que las hace matemáticamente relacionadas entre sí.

Modulación de amplitud (AM): Principios y análisis

Matemáticamente, la señal AM se puede expresar como una portadora cuya amplitud ya no es un valor fijo, sino que varía en función del tiempo de acuerdo con el mensaje que se quiere enviar.

El resultado visual es una onda sinusoidal cuya «envolvente» (el contorno externo de la onda) reproduce la forma de la señal original. Esa envolvente es, en esencia, la información codificada.

¿Cómo funciona la variación de la envolvente?

Imagina que tienes una onda portadora perfectamente uniforme. Cuando se aplica AM, la altura máxima de cada ciclo comienza a crecer y decrecer. Si la señal de voz sube, la amplitud sube; si baja, la amplitud baja también.

Este proceso genera tres componentes frecuenciales en el espectro de la señal transmitida:

• Frecuencia de la portadora (fc): Es la componente central y la que ocupa mayor potencia dentro de la señal total transmitida.
• Banda lateral superior (USB): Se ubica por encima de la frecuencia portadora y contiene una copia de la señal moduladora desplazada en frecuencia.
• Banda lateral inferior (LSB): Se sitúa por debajo de la portadora y es una imagen especular de la banda lateral superior.

Un dato importante que debes conocer es el índice de modulación (m). Si m supera el valor de 1, la señal se sobremodula, lo que genera distorsión grave en la recepción y hace que la información sea irrecuperable sin equipos especiales.

El ancho de banda en telecomunicaciones que ocupa una señal AM es exactamente el doble de la frecuencia máxima del mensaje. Si transmites audio de hasta 5 kHz, la señal AM ocupará 10 kHz de espectro.

Ventajas y limitaciones de la transmisión en AM

Ventajas	Limitaciones
Receptores simples y económicos de fabricar	Muy susceptible al ruido e interferencias externas
Cobertura geográfica muy amplia, especialmente en onda media	Baja eficiencia energética: la portadora consume hasta el 67 % de la potencia
Compatible con grandes distancias de transmisión	Calidad de audio inferior comparada con FM
Tecnología madura y bien documentada	El ancho de banda ocupado duplica la frecuencia máxima del mensaje
Ideal para radiodifusión de onda corta internacional	Vulnerable a las variaciones de amplitud causadas por el canal

Modulación angular: Características de FM y PM

Este parentesco matemático hace que FM y PM sean intercambiables en algunos contextos, aunque en la práctica sus comportamientos difieren bastante. Ambas ofrecen una resistencia al ruido notablemente superior a la de AM.

Funcionamiento de la modulación de frecuencia (FM)

En FM, la frecuencia instantánea de la portadora varía en proporción directa a la amplitud de la señal moduladora. Cuando el mensaje tiene una amplitud alta, la frecuencia de la portadora aumenta; cuando baja, la frecuencia disminuye.

La amplitud de la señal transmitida permanece constante en todo momento. Este es uno de los motivos por los que FM es tan resistente al ruido: la mayoría de las perturbaciones afectan a la amplitud de la señal, no a su frecuencia.

Dos conceptos son clave para caracterizar una señal FM:

• Desviación de frecuencia (Δf): Es la variación máxima que experimenta la frecuencia de la portadora respecto a su valor central. Una desviación mayor permite codificar señales con más fidelidad.
• Índice de modulación FM (β): Se obtiene dividiendo la desviación de frecuencia entre la frecuencia máxima del mensaje. Determina cuántas bandas laterales significativas contiene la señal y, por tanto, el ancho de banda necesario.

A diferencia de AM, el espectro de una señal FM es más complejo. Contiene múltiples pares de bandas laterales cuya amplitud relativa se calcula mediante las funciones de Bessel. La regla de Carson es el método más utilizado para estimar el ancho de banda necesario en FM.

Conceptos clave de la modulación de fase (PM)

En PM, lo que varía es la fase instantánea de la portadora, directamente proporcional a la amplitud de la señal moduladora. Si el mensaje es mayor, el desfase angular de la portadora es mayor.

Al igual que en FM, la amplitud de la portadora se mantiene constante. Visualmente, una señal PM parece muy similar a una señal FM, lo que hace que distinguirlas sin conocer el sistema transmisor sea complicado.

La diferencia más importante entre PM y FM es cómo cada una responde a la frecuencia del mensaje:

• En FM: La desviación de frecuencia es constante independientemente de la frecuencia del mensaje. Solo depende de la amplitud de la señal moduladora.
• En PM: La desviación de frecuencia aumenta proporcionalmente con la frecuencia del mensaje, lo que significa que señales de alta frecuencia producen mayor variación de frecuencia en la portadora.

Relación matemática entre la frecuencia y la fase

La frecuencia y la fase no son parámetros independientes. La frecuencia instantánea de una señal es, matemáticamente, la derivada de su fase con respecto al tiempo.

Esta relación explica por qué FM y PM están tan estrechamente ligadas. Si se preintegra la señal moduladora antes de aplicar PM, el resultado es equivalente a una señal FM. Y al revés: si se prederiva la señal antes de FM, se obtiene un efecto idéntico al de PM.

Esta intercambiabilidad matemática es la base de muchos transmisores modernos, que pueden producir FM o PM con solo modificar el preprocesamiento de la señal de entrada.

Diferencias técnicas entre AM, FM y PM

Resistencia ante el ruido y las interferencias

Este es uno de los puntos donde las diferencias entre AM, FM y PM son más evidentes. En AM, el ruido se suma directamente a la amplitud de la señal, que es precisamente el parámetro que contiene la información. El receptor no puede distinguir el ruido del mensaje.

En FM y PM, el ruido también altera la amplitud de la señal recibida, pero la información está codificada en la frecuencia o la fase, no en la amplitud. Los circuitos limitadores de amplitud en los receptores FM eliminan las variaciones de amplitud antes de la demodulación, reduciendo drásticamente el efecto del ruido.

Este comportamiento se conoce como efecto de captura en FM: cuando una señal es suficientemente más fuerte que otra en la misma frecuencia, el receptor la capta casi en exclusiva e ignora la más débil. En AM, ambas señales se mezclan y producen interferencia audible.

Eficiencia en el uso del ancho de banda

AM ocupa un ancho de banda igual a dos veces la frecuencia máxima del mensaje. Para transmitir audio de 5 kHz, necesita 10 kHz de espectro. Eso parece poco, pero al multiplicarlo por miles de estaciones, el espectro se agota rápidamente.

FM, con una desviación típica de 75 kHz en radiodifusión comercial y audio de hasta 15 kHz, ocupa alrededor de 200 kHz por canal, unas 20 veces más que AM para el mismo mensaje. A cambio, entrega una calidad de sonido incomparablemente superior.

PM tiene un comportamiento de ancho de banda similar al de FM, aunque más difícil de estimar, ya que depende de la frecuencia del mensaje además de su amplitud. En sistemas de datos, este comportamiento puede aprovecharse para optimizar la transmisión según el tipo de señal.

Complejidad en el diseño de transmisores y receptores

Un transmisor AM básico puede construirse con un número reducido de componentes. El receptor más simple (el detector de envolvente) funciona con un diodo y un condensador. Esto explica por qué la radio AM fue la primera en masificarse a principios del siglo XX.

Los transmisores FM requieren circuitos de control de frecuencia más sofisticados, como los osciladores controlados por voltaje (VCO) y los lazos de enganche de fase (PLL). Los receptores necesitan discriminadores de frecuencia o detectores de razón, que son más complejos que un simple detector de envolvente.

PM es la técnica más exigente en cuanto a diseño. Detectar correctamente la fase requiere una referencia de fase estable, lo que implica sincronización entre transmisor y receptor, algo que añade capas de complejidad al sistema. Por eso, en sistemas de datos, la PM se implementa casi siempre de forma diferencial (DPSK) para simplificar la demodulación.

Aplicaciones prácticas en la ingeniería actual

Uso de AM en radiodifusión y aeronáutica

La radiodifusión en AM sigue siendo operativa en frecuencias de onda media (530 kHz a 1.700 kHz) y onda corta (3 MHz a 30 MHz). Su capacidad para cubrir miles de kilómetros mediante la reflexión en la ionosfera la hace ideal para transmisiones internacionales.

En aviación, la banda de VHF aeronáutico (118 MHz a 137 MHz) utiliza AM como estándar mundial para las comunicaciones entre pilotos y controladores de tráfico aéreo. La razón principal es que AM permite recibir simultáneamente dos señales sin que una bloquee a la otra, algo crítico en entornos de alta densidad de tráfico aéreo donde los mensajes deben coincidir en el tiempo.

Variantes como la banda lateral única (SSB) optimizan la AM eliminando la portadora y una de las bandas laterales, reduciendo el ancho de banda a la mitad y mejorando la eficiencia de potencia. Es el estándar en radioafición HF y en algunas comunicaciones militares.

Implementación de FM en servicios de alta fidelidad

La radio FM comercial opera en la banda de 87,5 MHz a 108 MHz. Cada estación ocupa un canal de 200 kHz que permite transmitir audio estéreo de alta calidad con una relación señal-ruido muy superior a la de AM.

Además de la señal de audio principal, el estándar FM incorpora subportadoras para servicios adicionales. El sistema de datos de radio (RDS), que muestra el nombre de la emisora y la canción en tu receptor, es uno de ellos; opera en una subportadora a 57 kHz dentro del canal FM.

FM también se emplea en enlaces de telemetría y control de vehículos no tripulados, donde la estabilidad de la señal frente al ruido es prioritaria. En estos contextos, la inmunidad al ruido de FM supera con creces las ventajas de ocupar un ancho de banda menor.

Aplicaciones de la modulación PM en sistemas de datos

La modulación de fase es la base de la mayoría de los sistemas de comunicación digital modernos. Aunque en su forma pura es analógica, su principio se extiende directamente a la modulación por desplazamiento de fase (PSK), que utiliza un número discreto de valores de fase para representar bits.

Los sistemas WiFi (802.11), las redes LTE y 5G, y los satélites de comunicaciones utilizan variantes avanzadas de modulación de fase, como QPSK (4 estados de fase) y QAM (que combina fase y amplitud), para transmitir grandes volúmenes de datos en anchos de banda limitados.

Al momento de diseñar un enlace de microondas punto a punto (PtP), la elección de la modulación de fase adecuada es determinante para equilibrar la capacidad del enlace con su robustez frente al desvanecimiento y las condiciones atmosféricas.

Preguntas frecuentes

¿Cuál es la diferencia principal entre FM y PM?

La diferencia está en qué aspecto del ángulo de la portadora controla la señal moduladora. En FM, la frecuencia instantánea cambia en proporción a la amplitud del mensaje, sin importar la frecuencia de ese mensaje. En PM, es la fase la que varía proporcionalmente a la amplitud del mensaje, pero la desviación de frecuencia que esto produce sí depende también de la frecuencia del mensaje. Esta distinción tiene consecuencias directas en el espectro ocupado y en cómo se diseñan los circuitos demoduladores de cada sistema.

¿Por qué la modulación FM ofrece mejor calidad que la AM?

Porque la información en FM está codificada en la frecuencia, no en la amplitud, y casi todo el ruido eléctrico e interferencia que existe en el ambiente afecta principalmente a la amplitud de las señales. Los receptores FM incluyen circuitos limitadores que eliminan las variaciones de amplitud antes de extraer el mensaje, lo que descarta gran parte del ruido antes de que llegue al altavoz. Adicionalmente, FM permite transmitir un rango de audio más amplio, de hasta 15 kHz, frente a los 5 kHz típicos de AM, lo que resulta en una reproducción sonora mucho más natural y detallada.

¿Qué técnica es más eficiente en términos de potencia?

FM y PM son más eficientes que AM porque transmiten toda la potencia en la información útil, mientras que en AM una parte importante de la potencia se destina a la portadora, que no contiene ningún dato. En una señal AM convencional con modulación al 100 %, solo un tercio de la potencia total se distribuye entre las dos bandas laterales que llevan el mensaje. FM y PM mantienen la amplitud constante, de modo que la potencia del transmisor se aprovecha íntegramente para transmitir la señal modulada sin desperdicio energético en una portadora no informativa.

¿En qué casos se prefiere usar modulación de fase?

La modulación de fase se prefiere cuando se necesita transmitir datos digitales de forma eficiente en un canal con limitaciones de ancho de banda. Es la base de esquemas como PSK, QPSK y sus derivados, utilizados en comunicaciones satelitales, redes móviles y sistemas WiFi. También es preferida cuando se requiere sincronización precisa entre transmisor y receptor, ya que la información de fase permite al receptor conocer con exactitud el estado de la señal recibida. En sistemas donde la eficiencia espectral es crítica, la PM y sus variantes digitales ofrecen ventajas claras sobre AM y FM convencionales.

¿Cómo afecta la distancia de transmisión a cada tipo de modulación?

A mayor distancia, la señal se atenúa y se expone a más fuentes de ruido. AM en onda media y onda corta puede cubrir distancias enormes aprovechando la reflexión ionosférica, pero lo hace a costa de una calidad de señal que se deteriora con la distancia. FM, al operar en frecuencias más altas (VHF), tiene un alcance más limitado por la curvatura terrestre, típicamente entre 50 km y 100 km en condiciones normales. PM, usada generalmente en enlaces punto a punto o sistemas digitales de corto y mediano alcance, depende más del diseño del sistema que de la técnica de modulación en sí para superar la distancia.

¿Qué papel juegan las bandas laterales en la transmisión de información?

Las bandas laterales son las componentes de frecuencia que aparecen a ambos lados de la portadora cuando se aplica cualquier tipo de modulación, y son las que realmente contienen el mensaje. En AM, hay dos bandas laterales simétricas que son imágenes la una de la otra, lo que representa un despilfarro de espectro. En FM y PM, las bandas laterales son múltiples y su distribución depende del índice de modulación, siendo necesarias las funciones de Bessel para calcularlas con precisión. Sin bandas laterales no habría información transmitida, ya que la portadora pura no aporta ningún dato al receptor.

¿Cuándo conviene usar AM de banda lateral única (SSB) en lugar de AM convencional?

La SSB se prefiere cuando el espectro radioeléctrico es escaso y se necesita la máxima eficiencia tanto en ancho de banda como en potencia. Al eliminar la portadora y una de las dos bandas laterales, la SSB ocupa la mitad del espectro de la AM convencional y concentra toda la potencia del transmisor en la información útil. Esto la hace indispensable en comunicaciones de radioafición en HF, en algunos sistemas militares y en servicios de comunicación de punto a punto de larga distancia donde cada kilohertz de espectro tiene un valor significativo.

¿Cómo se relacionan las modulaciones analógicas con los sistemas digitales modernos?

Las modulaciones analógicas son los cimientos conceptuales sobre los que se construyeron todas las técnicas digitales actuales. AM evolucionó hacia ASK (modulación por desplazamiento de amplitud), FM hacia FSK y PM hacia PSK. Los sistemas modernos como QAM, utilizado en cable digital, WiFi y 5G, combinan variaciones de amplitud y fase simultáneamente para maximizar la cantidad de datos transmitidos por unidad de ancho de banda. Comprender AM, FM y PM de forma sólida es, por tanto, un requisito previo para estudiar cualquier sistema de comunicación digital contemporáneo dentro del campo de la ingeniería en telecomunicaciones.

¿Por qué los receptores de FM tienen un rango de cobertura más limitado que los de AM?

La razón principal es la frecuencia de operación. FM comercial trabaja en la banda de VHF, donde las ondas se propagan principalmente en línea recta (propagación troposférica) y no rebotan en la ionosfera como las ondas de AM en onda media o corta. Esto restringe el alcance de FM a la distancia visible desde la antena transmisora, con un radio típico de entre 50 km y 100 km, dependiendo de la potencia y la altura de la antena. Aumentar el alcance en FM requiere repetidoras o antenas colocadas en puntos elevados, lo que eleva el coste de la infraestructura.

¿Cómo se detecta o demodula una señal PM en la práctica?

Demodular una señal PM requiere comparar la fase de la señal recibida con una referencia de fase estable, lo que exige sincronización entre el transmisor y el receptor. En la práctica, esto se logra mediante circuitos de lazo de enganche de fase (PLL) que rastrean continuamente la fase de la portadora recibida. Una alternativa muy común es la PM diferencial (DPM o DPSK en su versión digital), donde la información se codifica en el cambio de fase respecto al símbolo anterior en lugar de en su valor absoluto. Esto elimina la necesidad de una referencia de fase absoluta y simplifica considerablemente el diseño del receptor.

Conclusión

A lo largo de este artículo has visto con detalle en qué consisten las diferencias entre las modulaciones analógicas AM, FM y PM, desde sus principios físicos hasta sus implicaciones prácticas. Cada técnica parte de un mismo concepto, la onda portadora, pero manipula un parámetro distinto para transportar información, lo que determina todo su comportamiento posterior.

Conocer estas diferencias te permite tomar decisiones más informadas en cualquier contexto de telecomunicaciones: entender por qué la radio FM suena mejor, por qué la aviación sigue usando AM o por qué los sistemas de datos modernos se basan en variantes de PM. No son solo conceptos teóricos; son la lógica detrás de prácticamente cualquier sistema de comunicación inalámbrica que usas a diario.

Si quieres seguir profundizando en estos temas y en otros aspectos de los sistemas de radiofrecuencia y telecomunicaciones, en este sitio web encontrarás más contenidos desarrollados con el mismo nivel de detalle y enfoque práctico, pensados para estudiantes y profesionales que buscan entender de verdad cómo funcionan las comunicaciones modernas.
