Simulación de circuitos con software

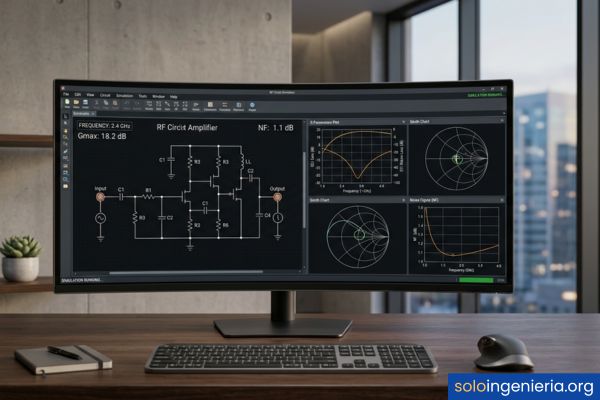

simulación de circuitos con software

La simulación de circuitos con software es el proceso de representar y analizar el comportamiento de un circuito electrónico dentro de un entorno digital, sin necesidad de componentes físicos. Permite predecir cómo responderá un diseño ante distintas condiciones eléctricas, reduciendo errores y costos antes de la fabricación real. Es una herramienta fundamental en la ingeniería moderna.

simulación de circuitos por software

Fundamentos de la simulación de circuitos electrónicos

Antes de usar cualquier software, es útil entender los pilares sobre los que funciona la simulación de circuitos. Estos conceptos son los que permiten que un programa reproduzca con precisión el comportamiento real de un circuito.

  • Modelos matemáticos de componentes: Cada resistencia, condensador, transistor o bobina se describe mediante ecuaciones. El simulador usa esas ecuaciones para calcular cómo se comporta cada componente en el circuito.
  • Análisis nodal modificado (MNA): Es el método más usado para resolver circuitos. Convierte el esquema eléctrico en un sistema de ecuaciones que el software resuelve automáticamente en milisegundos.
  • Tipos de análisis disponibles: Los simuladores permiten análisis en corriente continua (DC), corriente alterna (AC) y en el dominio del tiempo (transitorio). Cada tipo revela información diferente del circuito.
  • Bibliotecas de componentes: Son colecciones de modelos predefinidos de fabricantes reales. Permiten simular con datos reales de componentes como amplificadores operacionales, transistores o microcontroladores.
  • Tolerancias y variaciones de parámetros: Un buen simulador permite definir rangos de variación en los valores de los componentes. Esto ayuda a predecir cómo se comporta el circuito ante condiciones no ideales.
  • Netlist: Es el archivo de texto que describe las conexiones del circuito. Muchos simuladores lo generan automáticamente desde el esquemático y lo usan como entrada para el motor de cálculo.
Netlist Modelos matemáticos Análisis nodal modificado (MNA) Bibliotecas de componentes Tipos de análisis Tolerancias y variaciones Pilares de la simulación de circuitos por software

¿Qué es la simulación de circuitos por software?

La simulación de circuitos por software es, en esencia, la capacidad de recrear un circuito electrónico en un entorno digital y observar cómo se comporta antes de construirlo físicamente. El programa resuelve las ecuaciones del circuito y muestra resultados como tensiones, corrientes o formas de onda.

Este proceso se apoya en modelos matemáticos precisos. Cuando defines un circuito en la interfaz del simulador, el software traduce ese esquema en un conjunto de ecuaciones que se resuelven de manera numérica, generalmente con métodos iterativos como Newton-Raphson.

Lo que diferencia a los simuladores modernos de los primeros programas es la calidad de sus modelos. Hoy, los fabricantes de semiconductores publican modelos SPICE calibrados en laboratorio, lo que significa que la diferencia entre el resultado simulado y el resultado real puede ser inferior al 2 % en muchos casos.

La simulación no solo sirve para verificar si un circuito funciona. También permite explorar condiciones extremas, como temperatura alta, tensión de alimentación baja o componentes fuera de especificación, sin poner en riesgo ningún hardware real.

Desde la perspectiva de la ingeniería en telecomunicaciones, la simulación permite validar diseños de alta complejidad, como amplificadores de bajo ruido o mezcladores de frecuencia, con una precisión que hace años solo era posible en laboratorio.

Esquemático digital Motor de cálculo SPICE Resultados visuales Paso 1 Paso 2 Paso 3 Formas de onda Tensión / Corriente Flujo básico de la simulación de circuitos por software

Importancia en el diseño de sistemas de telecomunicaciones

En telecomunicaciones, los márgenes de error son pequeños y el costo de un fallo es alto. Un amplificador mal diseñado puede saturar la señal; un filtro mal ajustado puede dejar pasar interferencias. Por eso, simular antes de fabricar no es una opción, es una necesidad profesional.

Los sistemas de telecomunicaciones operan desde frecuencias de audio hasta gigahercios. En ese rango, incluso una pista de PCB mal diseñada puede comportarse como una antena no deseada. La simulación permite detectar ese tipo de problemas antes de ensamblar el primer prototipo.

Además, el tiempo de desarrollo es un factor clave en la industria. Las empresas que integran simulación en sus flujos de trabajo reducen significativamente los ciclos de revisión, lo que se traduce en productos más rápidos al mercado y con menor presupuesto de pruebas físicas.

Para validar correctamente un sistema completo, es habitual combinar simulación de circuitos con simulación electromagnética. Esto es especialmente útil al diseñar sistemas que trabajan con los diferentes tipos de antenas en telecomunicaciones, donde el comportamiento radiante debe analizarse junto con el circuito de alimentación.

Tipos de software para simular circuitos según su uso

No existe un único simulador que sea perfecto para todo. Cada categoría de software está optimizada para un tipo específico de análisis. A continuación, los principales tipos que encontrarás en la industria y la academia:

  • Simuladores basados en SPICE: Son los más extendidos para análisis de circuitos analógicos y mixtos. Calculan tensiones y corrientes en el dominio del tiempo y la frecuencia con alta precisión.
  • Herramientas de simulación electromagnética (EM): Analizan el comportamiento de estructuras físicas como antenas, líneas de transmisión y circuitos impresos. Son esenciales para diseños de alta frecuencia.
  • Simuladores de procesamiento digital de señales (DSP): Permiten modelar algoritmos de modulación, filtros digitales y codificación antes de implementarlos en hardware real.
  • Entornos de simulación a nivel de sistema: Trabajan a un mayor nivel de abstracción y permiten simular sistemas completos de comunicación, incluyendo canales, modulación y detección de errores.
  • Simuladores de lógica digital y HDL: Se usan para verificar el comportamiento de circuitos digitales descritos en VHDL o Verilog, antes de sintetizarlos en FPGA o ASIC.

Simuladores de propósito general basados en SPICE

SPICE (Simulation Program with Integrated Circuit Emphasis) nació en la Universidad de California, Berkeley, en 1973. Desde entonces, se ha convertido en el estándar de facto para la simulación de circuitos analógicos. Prácticamente todo simulador moderno tiene un motor compatible con SPICE en su núcleo.

Los simuladores SPICE resuelven tres tipos de análisis principales: el análisis DC (punto de operación en reposo), el análisis AC (respuesta en frecuencia) y el análisis transitorio (comportamiento en el tiempo). Cada uno responde preguntas diferentes sobre el mismo circuito.

Simulador Tipo de licencia Punto fuerte Limitación principal
LTspice Gratuito Rapidez en análisis transitorio Interfaz no tan intuitiva para principiantes
Ngspice Código abierto Alta compatibilidad con netlists Sin interfaz gráfica nativa avanzada
PSpice (Cadence) Pago Gran biblioteca de componentes reales Costo elevado de licencia
Multisim (NI) Pago Interfaz educativa muy visual Menos flexible en modelos avanzados
Spectre (Cadence) Pago Precisión en diseño de IC analógico Orientado exclusivamente a profesionales

Una ventaja importante de los simuladores SPICE es que los modelos de componentes son portables entre plataformas. Un modelo descargado del sitio del fabricante puede usarse en LTspice, Ngspice o PSpice sin grandes modificaciones, lo que da flexibilidad al ingeniero.

Herramientas especializadas en radiofrecuencia y microondas

Cuando la frecuencia supera los 100 MHz, los efectos electromagnéticos de las interconexiones físicas se vuelven relevantes. En ese punto, los simuladores SPICE clásicos dejan de ser suficientes y entran en juego las herramientas especializadas en RF y microondas.

Estas plataformas combinan simulación de circuitos con análisis electromagnético de cuerpo completo. A continuación, las más reconocidas en la industria:

  • Keysight ADS (Advanced Design System): Es el estándar en diseño de amplificadores, mezcladores y filtros para RF. Incluye simulación armónica balanceada (HB) y análisis de parámetros S, indispensables en telecomunicaciones.
  • AWR Microwave Office (Cadence): Muy usado en el diseño de circuitos de microondas y sistemas de comunicación por satélite. Permite integrar simulación de circuito y EM en el mismo entorno.
  • CST Studio Suite: Se enfoca en simulación electromagnética 3D. Es especialmente útil para diseño de antenas, guías de onda y análisis de compatibilidad electromagnética (EMC).
  • ANSYS HFSS: Herramienta de simulación EM por elementos finitos, ampliamente usada en investigación y desarrollo de antenas de alta ganancia y estructuras de guía de onda.
  • Sonnet Suites: Orientado a la simulación plana de circuitos de microondas, es muy eficiente para analizar líneas de transmisión y filtros en PCB multicapa.

Estas herramientas trabajan con parámetros S, que describen cómo una red de dos puertos transmite y refleja energía a distintas frecuencias. Los parámetros S son el lenguaje universal en el diseño de circuitos de RF y cualquier ingeniero de telecomunicaciones debe conocerlos.

Software de simulación para procesamiento digital de señales

El procesamiento digital de señales (DSP) es una rama esencial de las telecomunicaciones modernas. La modulación digital, los codificadores de canal y los filtros adaptativos se diseñan y validan primero en software antes de llegar al hardware. A continuación, las plataformas más usadas para esta tarea:

Entorno gráfico

MATLAB / Simulink

El más usado en academia e industria para diseñar y verificar sistemas DSP. Simulink permite modelar visualmente cadenas de comunicación completas con bloques predefinidos.

Código abierto

GNU Radio

Plataforma de software de radio definido por software (SDR). Permite construir cadenas de procesamiento de señales en tiempo real usando bloques programables en Python o C++.

Sistema integrado

Keysight SystemVue

Diseñado específicamente para simular sistemas de comunicación a nivel de capa física. Soporta estándares como LTE, 5G NR y WiFi 6 con modelos verificados.

HDL y FPGA

Xilinx Vivado / ModelSim

Herramientas para simular diseños digitales descritos en VHDL o Verilog antes de sintetizarlos en FPGA. Son indispensables cuando el DSP se implementa en hardware programable.

Una característica que diferencia a los entornos DSP de los simuladores de circuito es que trabajan con señales discretas y algoritmos, no con componentes físicos. Esto permite simular la cadena completa de modulación, codificación y detección de errores en cuestión de minutos.

Herramientas de simulación para ingenieros

El ecosistema de herramientas disponibles es amplio. Hay opciones para cada perfil: desde el estudiante que acaba de conocer el tema hasta el ingeniero senior que diseña chips de radiofrecuencia. Lo importante es saber cuál usar según el objetivo.

Simuladores gratuitos y de código abierto para estudiantes

Aprender simulación de circuitos no requiere presupuesto. Existen herramientas gratuitas con capacidades más que suficientes para cubrir los años de estudio y los primeros años de vida profesional. A continuación, las más recomendadas:

  • LTspice (Analog Devices) Gratuito y muy potente para análisis transitorio, DC y AC. Es el preferido en la industria entre los simuladores sin costo. Tiene una curva de aprendizaje moderada, pero con práctica se domina rápido. Sitio oficial de LTspice
  • KiCad (con Ngspice integrado) Suite de código abierto para diseño de esquemáticos y PCB. Incluye Ngspice como motor de simulación. Es ideal cuando quieres diseñar el circuito y la placa en el mismo entorno sin pagar nada. Sitio oficial de KiCad
  • Falstad Circuit Simulator Simulador web sin instalación. Muy visual e intuitivo, perfecto para aprender conceptos básicos de circuitos. No requiere crear una cuenta y funciona directamente en el navegador. Sitio oficial de Falstad
  • Tinkercad Circuits (Autodesk) Plataforma online orientada a estudiantes. Permite simular circuitos con Arduino, lo que la hace muy popular en cursos de electrónica básica e introducción a los sistemas embebidos. Sitio oficial de Tinkercad

Plataformas profesionales de pago para la industria

Cuando los proyectos escalan en complejidad, las herramientas gratuitas pueden quedarse cortas. Las plataformas de pago ofrecen modelos de componentes más precisos, soporte técnico garantizado y flujos de trabajo integrados con otros programas de diseño de ingeniería.

Cadence PSpice

Referencia en diseño analógico profesional. Su biblioteca de modelos de semiconductores es una de las más completas del mercado, con modelos certificados de los principales fabricantes.

Sitio oficial de PSpice
Keysight ADS

La herramienta de referencia para diseño de RF y microondas. Usada por las principales empresas de telecomunicaciones para diseñar desde amplificadores hasta subsistemas completos de transmisión.

Sitio oficial de Keysight ADS
ANSYS HFSS

Simulador electromagnético de alta precisión basado en el método de elementos finitos. Es la referencia en simulación de antenas, conectores y estructuras de guía de onda en proyectos de defensa y aeronáutica.

Sitio oficial de ANSYS HFSS
National Instruments Multisim

Popular en entornos educativos avanzados y en industria. Destaca por su integración con LabVIEW y por su interfaz muy clara, que facilita la captura de esquemáticos y el análisis de resultados.

Sitio oficial de Multisim

Ventajas de la simulación de circuitos online

Las plataformas de simulación en la nube han ganado terreno en los últimos años. Ya no es necesario instalar software ni contar con un equipo potente para simular circuitos. A continuación, sus principales ventajas:

  • Acceso desde cualquier dispositivo: Solo necesitas un navegador actualizado. Puedes simular desde un portátil, una tablet o incluso un ordenador de bajo rendimiento sin instalaciones previas.
  • Colaboración en tiempo real: Varios ingenieros pueden trabajar sobre el mismo proyecto simultáneamente, como si fuera un documento de Google. Esto agiliza las revisiones en equipo.
  • Sin problemas de compatibilidad: Al estar en la nube, el software siempre está actualizado. No hay conflictos con versiones de sistemas operativos ni con controladores de hardware.
  • Almacenamiento y respaldo automático: Los proyectos se guardan en servidores remotos. Elimina el riesgo de perder trabajo por un fallo del disco duro local.
  • Curva de entrada muy baja: La mayoría de las plataformas online tienen interfaces simplificadas, ideales para quienes están dando sus primeros pasos en simulación sin experiencia previa.

Aplicaciones prácticas en ingeniería de telecomunicaciones

La simulación de circuitos se aplica en casi todas las etapas del desarrollo de un sistema de telecomunicaciones. Desde el análisis de un simple filtro pasabajos hasta la verificación de un protocolo de comunicación inalámbrica completo, el software está presente en cada paso.

Análisis de filtros y respuesta en frecuencia

El diseño de filtros es uno de los usos más frecuentes de la simulación en telecomunicaciones. Un filtro mal ajustado puede dejar pasar interferencias que degradan la calidad de la señal. La simulación permite ajustar los parámetros con precisión antes de construirlo.

Los tipos de filtros más analizados en simuladores son: pasabajos, pasaaltos, pasabanda y rechazabanda. Cada uno tiene una respuesta en frecuencia característica que el simulador traza con exactitud en la denominada curva de Bode.

Tipo de filtro Deja pasar Bloquea Uso típico en telecomunicaciones
Pasabajos Frecuencias bajas Frecuencias altas Antialiasing, eliminación de armónicos
Pasaaltos Frecuencias altas Frecuencias bajas Eliminación de ruido DC y señales de baja frecuencia
Pasabanda Banda específica Resto del espectro Selección de canal en receptores de RF
Rechazabanda Todo salvo una banda Frecuencia no deseada Eliminación de interferencias puntuales

Con un simulador como LTspice o ADS, puedes ejecutar un análisis AC y obtener en segundos la curva de atenuación de tu filtro. Esto permite optimizar componentes como condensadores y bobinas hasta alcanzar exactamente la frecuencia de corte que necesitas para tu aplicación.

Un filtro pasabanda bien diseñado puede ser la diferencia entre una comunicación limpia y una llena de interferencias. La simulación permite afinar su respuesta sin gastar ni un solo componente.

Modelado de antenas y propagación de ondas

El modelado de antenas es una de las aplicaciones más exigentes de la simulación electromagnética. A diferencia de los circuitos concentrados, las antenas se comportan como estructuras distribuidas donde la geometría física determina directamente el rendimiento eléctrico.

Herramientas como ANSYS HFSS o CST Studio Suite permiten simular el diagrama de radiación, la ganancia, la impedancia de entrada y la relación de onda estacionaria (ROE o VSWR) de una antena antes de fabricarla. Esto reduce el número de prototipos físicos a uno o dos en lugar de decenas.

Antena Diagrama de radiación Ganancia (dBi) Impedancia de entrada VSWR / ROE Frecuencia de resonancia Eficiencia de radiación Parámetros simulados en el modelado de antenas

La propagación de ondas también puede modelarse dentro de estos entornos. Puedes simular cómo una señal se propaga en un entorno urbano, dentro de un edificio o en espacio libre, lo que es muy útil al dimensionar sistemas de comunicación. Para proyectos satelitales, esta información se complementa con el cálculo del presupuesto de enlace en sistemas satelitales, que determina si la potencia de transmisión es suficiente para cerrar el enlace.

Verificación de protocolos de comunicación inalámbrica

Los protocolos inalámbricos como WiFi 6, Bluetooth 5.3, LTE o 5G NR son sistemas de enorme complejidad. Antes de implementarlos en hardware, se verifican en entornos de simulación donde se puede controlar con precisión el canal de comunicación y las condiciones de interferencia.

1
Modelado del canal de propagación Se define el modelo del canal inalámbrico: multitrayecto, desvanecimiento Rayleigh o Rician, retardo de grupo, etc. Esto permite reproducir condiciones reales de propagación en entornos interiores o exteriores.
2
Simulación de la cadena de transmisión Se simula el modulador, el codificador de canal, el mezclador y el amplificador de potencia. El simulador verifica que cada bloque cumpla con las especificaciones del estándar antes de pasar al siguiente.
3
Evaluación de la tasa de error de bit (BER) La BER mide cuántos bits se reciben incorrectamente frente a los transmitidos. Un buen simulador genera curvas BER en función de la relación señal a ruido (SNR), que es el indicador clave del rendimiento del sistema.
4
Verificación de conformidad con el estándar Plataformas como Keysight SystemVue incluyen bloques predefinidos de LTE, 5G y WiFi que verifican automáticamente si el diseño cumple con los parámetros definidos por los organismos de estandarización.

La simulación también permite evaluar el impacto de los satélites GEO, MEO y LEO en telecomunicaciones sobre el retardo de propagación, un parámetro crítico en protocolos de comunicación que dependen de una latencia baja para funcionar correctamente.

Beneficios de utilizar simuladores en el diseño técnico

Más allá de la comodidad, los simuladores aportan ventajas concretas y medibles al proceso de ingeniería. A continuación, los más relevantes:

  • Reducción del costo de prototipado: Cada ciclo de rediseño físico implica comprar componentes, fabricar placas y dedicar tiempo de laboratorio. La simulación identifica los errores antes, reduciendo drásticamente esos ciclos.
  • Exploración rápida de alternativas de diseño: Cambiar un valor de componente en el simulador tarda segundos. En un banco físico, puede tardar horas. Esto permite probar muchas variantes antes de comprometerse con un diseño final.
  • Análisis de condiciones extremas sin riesgo: Puedes someter el circuito a tensiones fuera de rango, temperatura extrema o componentes degradados. En un laboratorio real, eso podría destruir el hardware.
  • Documentación automatizada de resultados: Los simuladores generan gráficas, tablas y reportes exportables que sirven como evidencia técnica del proceso de diseño, algo muy valorado en auditorías y certificaciones.
  • Reducción del tiempo de lanzamiento al mercado: Al detectar fallos más pronto en el ciclo de desarrollo, el producto llega antes a producción. Esto es una ventaja competitiva real en mercados tecnológicos donde el tiempo importa.
  • Facilidad para la formación y el autoaprendizaje: Los simuladores son el laboratorio ideal para quienes estudian ingeniería a distancia o no tienen acceso a equipos físicos. Permiten experimentar con circuitos reales sin ningún riesgo.

¿Cómo elegir el software de simulación adecuado?

Con tantas opciones disponibles, elegir el simulador correcto puede resultar confuso. No siempre el más caro es el mejor para tu caso. La clave está en analizar tres factores concretos antes de tomar la decisión.

Compatibilidad con estándares y bibliotecas de componentes

Un simulador vale tanto como los modelos de componentes que tiene disponibles. Si el software no incluye modelos fieles de los componentes que vas a usar en tu diseño, los resultados de la simulación serán poco confiables.

Antes de elegir una plataforma, verifica si los fabricantes de los semiconductores que usas publican modelos compatibles con ese simulador. La mayoría de los grandes fabricantes, como Texas Instruments, Analog Devices o STMicroelectronics, publican modelos SPICE descargables desde sus páginas web.

También es importante verificar la compatibilidad con estándares de la industria. Por ejemplo, si trabajas en telecomunicaciones, el simulador debe ser capaz de trabajar con parámetros S (archivos Touchstone .s2p), que son el formato estándar para describir el comportamiento de redes de dos puertos en alta frecuencia.

Curva de aprendizaje y disponibilidad de soporte técnico

Un software muy potente pero difícil de usar puede convertirse en un obstáculo más que en una ayuda. La curva de aprendizaje es un criterio tan válido como la capacidad técnica del simulador, especialmente si eres estudiante o estás empezando en la industria.

Evalúa la disponibilidad de tutoriales oficiales, comunidades activas en foros, canales de YouTube y documentación en español si la necesitas. Herramientas como LTspice tienen una comunidad enorme y cientos de ejemplos disponibles de forma gratuita.

Para entornos profesionales, el soporte técnico del fabricante es un factor crítico. Una licencia de ADS o ANSYS HFSS incluye soporte directo con ingenieros especializados, lo que puede ser decisivo cuando tienes un plazo ajustado y un problema difícil de resolver.

Capacidad de exportación para diseño de PCB

En la mayoría de los proyectos reales, la simulación es solo el primer paso. El destino final del circuito es una PCB (placa de circuito impreso). Por eso, es importante que el simulador pueda exportar la netlist o el esquemático en un formato compatible con las herramientas de layout de PCB.

Entornos como KiCad integran esquemático, simulación y diseño de PCB en una sola plataforma. Cadence Allegro permite flujos completos que van desde la simulación eléctrica hasta el diseño del layout y la verificación de señal de alta velocidad. Esta integración entre simulación y diseño de PCB elimina errores de transcripción y acelera significativamente el proceso de fabricación.

Si el proyecto incluye análisis de integridad de señal en la PCB, asegúrate de que el simulador soporte co-simulación: es decir, que pueda combinar el modelo SPICE del circuito activo con el modelo electromagnético de las pistas de la placa en un solo análisis.

Preguntas frecuentes

¿Cuál es el simulador más utilizado en ingeniería eléctrica?

LTspice es probablemente el más extendido a nivel global, tanto en academia como en la industria, principalmente porque es gratuito y cuenta con el respaldo técnico de Analog Devices. Su motor de simulación es rápido y preciso para análisis de circuitos analógicos. En entornos profesionales más exigentes, PSpice de Cadence y MATLAB con Simulink también tienen una presencia muy importante en el sector industrial.

¿Es posible realizar simulaciones de alta frecuencia gratis?

Sí, aunque con limitaciones. Herramientas como OpenEMS, que es un simulador electromagnético de código abierto basado en el método FDTD, permiten realizar análisis de alta frecuencia sin costo. También existe una versión de evaluación gratuita de Sonnet Lite que permite simular estructuras de microondas con ciertas restricciones en el tamaño del proyecto. Para estudiantes, estas opciones cubren perfectamente las necesidades académicas sin tener que invertir en licencias comerciales.

¿Qué requisitos de hardware requiere un software de simulación?

Depende mucho del tipo de simulación. Para simuladores SPICE como LTspice, un ordenador moderno de gama media con 8 GB de RAM es más que suficiente. Sin embargo, para simulación electromagnética 3D con ANSYS HFSS o CST Studio Suite, los requisitos escalan considerablemente: se recomienda un procesador de múltiples núcleos, al menos 32 GB de RAM y una GPU dedicada para acelerar los cálculos. Las simulaciones EM de estructuras complejas pueden tardar horas incluso en equipos de alto rendimiento.

¿Son fiables los resultados de un simulador virtual?

En términos generales, sí son fiables, siempre que los modelos de los componentes sean precisos y estén calibrados correctamente. La diferencia entre el resultado simulado y el medido en laboratorio suele ser menor al 5 % en la mayoría de los casos cuando se usan modelos de fabricante. Sin embargo, hay fenómenos que los simuladores no capturan perfectamente, como el ruido térmico en condiciones reales, el envejecimiento de los componentes o los efectos de los parásitos del montaje en la PCB.

¿Cómo influye la simulación en el desarrollo de circuitos para redes 5G?

En el desarrollo de hardware para redes 5G, la simulación es indispensable. Los circuitos que operan en bandas milimétricas (sobre los 24 GHz) son extraordinariamente sensibles a pequeñas variaciones en la geometría de las pistas o en los valores de los componentes. La simulación electromagnética permite optimizar amplificadores de potencia, filtros de canal y estructuras de antenas masivas MIMO antes de fabricar el primer prototipo, lo que reduce el tiempo de desarrollo de forma significativa.

¿Se puede simular el ruido eléctrico en los circuitos?

Sí. Los simuladores SPICE modernos incluyen análisis de ruido en el dominio de la frecuencia, que calcula la densidad espectral de ruido en cada nodo del circuito. Esto es especialmente útil en el diseño de amplificadores de bajo ruido (LNA) para receptores de telecomunicaciones, donde la figura de ruido es un parámetro crítico. También es posible realizar análisis de ruido en el dominio del tiempo con la opción de ruido transitorio disponible en algunos simuladores avanzados.

¿Qué diferencia hay entre la simulación de circuitos y la simulación electromagnética?

La simulación de circuitos trabaja con componentes concentrados, es decir, resistencias, condensadores, transistores y fuentes de tensión con valores definidos y sin extensión física. La simulación electromagnética, en cambio, analiza el comportamiento de estructuras físicas distribuidas, como antenas, líneas de transmisión o cavidades resonantes, resolviendo las ecuaciones de Maxwell en el espacio. Ambas se complementan y muchos flujos de trabajo profesionales combinan los dos tipos de análisis en un mismo proyecto.

¿Es necesario conocer programación para usar un simulador de circuitos?

Para los simuladores más comunes como LTspice, Multisim o Falstad, no se requiere programación. La interacción es completamente gráfica: se dibuja el circuito y se ejecuta la simulación. Sin embargo, herramientas como MATLAB, GNU Radio o Ngspice se benefician mucho de conocer algo de scripting para automatizar análisis, procesar resultados en lote o crear modelos personalizados. Cuanto más avanzado sea el proyecto, más útil resulta tener nociones de programación en Python o MATLAB.

¿Con qué simulador es mejor aprender si empiezo desde cero?

Para comenzar desde cero, lo más recomendable es usar Falstad Circuit Simulator por su interfaz web sin instalación y su visualización en tiempo real del comportamiento del circuito. Una vez que se comprenden los conceptos básicos, el siguiente paso natural es LTspice, que ofrece capacidades mucho mayores y es el simulador gratuito más usado en entornos profesionales. Seguir esa progresión permite ganar confianza sin frustraciones innecesarias al principio del proceso de aprendizaje.

¿Puede un simulador reemplazar completamente al laboratorio físico?

No completamente, pero sí puede reducir de forma muy significativa la dependencia del laboratorio físico. Los simuladores no reproducen al cien por cien fenómenos como el calentamiento real de los componentes, las variaciones de tolerancia de los componentes físicos o los parásitos del montaje. Sin embargo, para la gran mayoría de las etapas del diseño, la simulación es suficiente para tomar decisiones de diseño correctas. El laboratorio sigue siendo necesario para la verificación final antes de la producción.

simulación de circuitos con software

Conclusión

A lo largo de este artículo has visto cómo la simulación de circuitos por software es mucho más que una herramienta de verificación: es el núcleo del proceso de diseño moderno en telecomunicaciones. Desde los fundamentos matemáticos hasta las aplicaciones más avanzadas en RF, DSP y protocolos inalámbricos, cada aspecto de este tema tiene un impacto directo en la calidad del trabajo de un ingeniero.

Ahora sabes qué tipos de simuladores existen, cuáles son gratuitos y cuáles están orientados a la industria, cómo se aplican en el análisis de filtros, antenas y protocolos, y qué criterios debes considerar al elegir la herramienta más adecuada para tu proyecto. Esta información te permite tomar decisiones más informadas desde el primer día de diseño.
