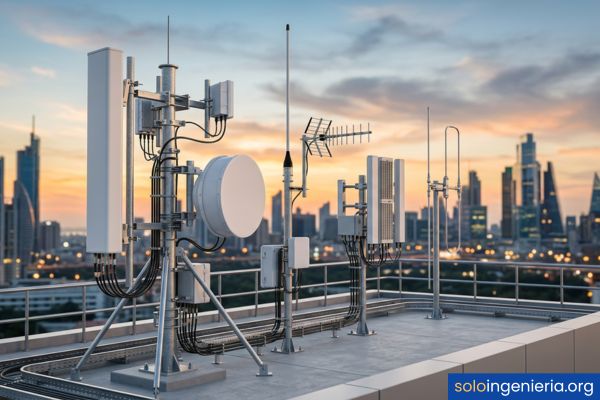

Principales tipos de antenas en telecomunicaciones

Fundamentos y principios de operación de las antenas

Una antena es un dispositivo que convierte señales eléctricas en ondas electromagnéticas y viceversa. Este proceso es bidireccional: la misma antena puede transmitir y recibir señales, lo que la hace indispensable en cualquier sistema de comunicación inalámbrica.

Para entender cómo funciona una antena, hay que conocer los conceptos que determinan su comportamiento. A continuación se presentan los principios fundamentales:

• Excitación eléctrica: Cuando una corriente alterna fluye por el elemento radiante, genera un campo electromagnético variable que se propaga al espacio libre.
• Reciprocidad: Una antena tiene el mismo comportamiento, ya sea en modo transmisión o recepción, lo que simplifica el diseño de sistemas dúplex.
• Resonancia: La antena funciona de manera óptima cuando su longitud física está en sintonía con la frecuencia de la señal que transporta.
• Patrón de radiación: Es la distribución espacial de la energía irradiada, que define hacia dónde «apunta» la señal en el espacio tridimensional.
• Impedancia de entrada: Determina cuánta energía se transfiere desde el transmisor a la antena sin generar pérdidas por reflexión en la línea de transmisión.
• Eficiencia de radiación: Representa la proporción de la potencia entregada que realmente se convierte en ondas electromagnéticas útiles en lugar de disiparse como calor.

El fenómeno de la radiación electromagnética

La radiación electromagnética ocurre cuando una carga eléctrica se acelera. En una antena, la corriente que oscila a alta frecuencia genera campos eléctrico y magnético perpendiculares entre sí, que se propagan juntos por el espacio a la velocidad de la luz.

Estos campos forman lo que se conoce como onda electromagnética plana en la zona lejana de la antena. La energía viaja sin necesitar un medio físico, lo que permite la comunicación inalámbrica a través del vacío, el aire o incluso ciertos materiales.

Relación entre la longitud de onda y el tamaño físico

La longitud de onda (λ) es la distancia que recorre una onda durante un ciclo completo. Se calcula dividiendo la velocidad de la luz entre la frecuencia de la señal. Cuanto mayor es la frecuencia, menor es la longitud de onda y, por lo tanto, más pequeña puede ser la antena.

Esta relación tiene consecuencias directas en el diseño. Un dipolo de media onda para FM (100 MHz) mide cerca de 1,5 metros, mientras que una antena para Wi-Fi (2,4 GHz) puede tener solo unos centímetros. Eso explica por qué las antenas para satélites o radares milimétricos son tan compactas.

El concepto de sintonía es clave: una antena cuya longitud no coincida con la frecuencia de operación presentará pérdidas significativas y problemas de adaptación con el circuito de alimentación, reduciendo drásticamente la eficiencia del sistema completo.

Clasificación de antenas según su patrón de radiación

El patrón de radiación describe cómo distribuye la energía una antena en el espacio. Esta característica es uno de los criterios más importantes para elegir el tipo correcto según la aplicación, ya que define el área geográfica que se puede cubrir o el punto exacto al que se puede apuntar la señal.

Tipo de patrón	Descripción	Ejemplos típicos	Aplicación principal
Omnidireccional	Irradia energía de forma uniforme en el plano horizontal en todas las direcciones	Dipolo, monopolo, antena de látigo	Cobertura celular, radio AM/FM, Wi-Fi en routers
Direccional	Concentra la energía en una dirección específica con alta ganancia	Yagi-Uda, parabólica, bocina	Televisión, radioenlaces punto a punto, satélites
Sectorial	Cubre un sector angular limitado, generalmente entre 60° y 120°	Antenas de panel, sectoriales de celda	Torres de telefonía móvil, cobertura de sectores urbanos
Bidireccional	Radia en dos lóbulos opuestos con nulos perpendiculares al eje	Dipolo de media onda	Comunicaciones punto a punto simples, laboratorios
Multihaz (multibeam)	Genera varios lóbulos simultáneos apuntando a distintas zonas	Arrays de antenas, phased array	Satélites de alta capacidad, sistemas MIMO, 5G

Antenas omnidireccionales para cobertura total

Las antenas omnidireccionales son las más comunes en entornos donde se necesita llegar a usuarios ubicados en cualquier dirección alrededor del punto de transmisión. Su patrón de radiación tiene forma de toroide, similar a una rosquilla, con energía distribuida uniformemente en el plano horizontal.

Son ideales para estaciones de radio, routers domésticos y repetidores en campo abierto. Su principal limitación es que no concentran la energía en ningún punto específico, lo que implica menor ganancia en comparación con las antenas direccionales. Cuanto más plano sea el toroide, mayor será la ganancia horizontal.

Antenas direccionales y su enfoque de energía

Las antenas direccionales concentran toda la potencia disponible en una dirección preferente. Esto les otorga una ganancia mucho mayor que las omnidireccionales, lo que permite cubrir distancias más largas con la misma potencia de transmisión.

El precio de esa ganancia es la estrechez del haz: si la antena no apunta con precisión hacia el receptor, la comunicación puede degradarse o interrumpirse. Por eso se usan principalmente en enlaces punto a punto, como los radioenlaces de microondas o las conexiones satelitales.

Antenas sectoriales para estaciones base

Las antenas sectoriales son una solución intermedia entre la cobertura total y el enfoque puntual. Cubren un sector angular definido, generalmente de 60°, 90° o 120°, lo que permite dividir el área de cobertura de una torre celular en sectores independientes.

En una torre de telefonía móvil convencional suelen instalarse tres antenas sectoriales de 120° cada una, formando juntas una cobertura circular completa. Esta configuración mejora la capacidad del sistema porque cada sector puede manejar sus propios canales de comunicación sin interferir con los demás.

Tipos de antenas según su construcción y geometría

Más allá del patrón de radiación, las antenas también se diferencian por su estructura física. La geometría del elemento radiante determina en gran medida el ancho de banda, la polarización y la facilidad de fabricación. A continuación se presenta una tabla con los tipos más representativos.

Tipo constructivo	Elemento radiante	Frecuencia típica	Ventaja principal	Uso habitual
Dipolo	Dos elementos lineales opuestos	HF a UHF	Diseño simple y referencia universal	Radio AM/FM, laboratorio
Monopolo	Un solo elemento vertical con plano de masa	HF a VHF	Tamaño reducido con buen rendimiento	Autoradio, comunicaciones terrestres
Yagi-Uda	Dipolo activo con reflector y directores	VHF / UHF	Alta directividad con bajo costo	TV terrestre, radioafición
Bocina	Guía de onda ensanchada progresivamente	Microondas	Baja pérdida y fácil integración	Alimentador de parabólicas, radares
Parabólica	Reflector parabólico con alimentador focal	Microondas / EHF	Ganancia muy elevada y haz estrecho	Satélite, radioenlaces, astronomía
Microcinta (parche)	Placa conductora sobre substrato dieléctrico	UHF a microondas	Ultra plana, integrable en dispositivos	GPS, móviles, drones, IoT
Espiral	Conductor enrollado en forma helicoidal	Banda ancha	Polarización circular y gran ancho de banda	Satélites, comunicaciones militares

Antenas de hilo: Dipolos, monopolos y Yagi-Uda

Las antenas de hilo son las más antiguas y conceptualmente sencillas. Se fabrican con conductores delgados cuya longitud está directamente relacionada con la longitud de onda de la frecuencia de operación. A pesar de su simplicidad, siguen siendo las más usadas en el mundo.

El dipolo es la base de casi todo diseño de antena. El monopolo es su variante vertical, donde el plano de masa sustituye a la segunda mitad del dipolo. La Yagi-Uda añade elementos parásitos que actúan como reflector y directores para enfocar el haz y aumentar la ganancia sin necesidad de alimentación activa adicional.

El dipolo de media onda como referencia técnica

El dipolo de media onda es el elemento de referencia universal en ingeniería de antenas. Su longitud total equivale a la mitad de la longitud de onda de la frecuencia de trabajo, lo que le da una impedancia de entrada de aproximadamente 73 ohmios en el espacio libre.

Todo parámetro de ganancia en antenas se compara con el dipolo de media onda (dBd) o con el radiador isótropo (dBi), que es una antena teórica que irradia igual en todas las direcciones. Comprender este modelo es fundamental para interpretar correctamente las fichas técnicas de cualquier antena.

Antena Yagi y su importancia en la recepción de televisión

La antena Yagi-Uda, diseñada por Hidetsugu Yagi y Shintaro Uda en la década de 1920, fue durante décadas el estándar absoluto para la recepción de televisión terrestre. Su relación entre ganancia, tamaño y costo la mantuvo vigente incluso con la llegada de la televisión digital terrestre (TDT).

Cuantos más elementos directores tenga la Yagi, mayor será su ganancia y más estrecho su haz. En zonas rurales alejadas de los transmisores, se usan Yagis de gran número de elementos para captar señales débiles. Las antenas de radio de este tipo siguen siendo soluciones económicas y eficientes en frecuencias de VHF y UHF.

Antenas de apertura: Bocinas y reflectores parabólicos

Las antenas de apertura son aquellas que irradian a través de una abertura física, como la boca de una bocina o la superficie de un reflector. Su principio de funcionamiento se basa en la teoría de la difracción de Huygens, donde cada punto de la apertura actúa como una fuente secundaria de ondas esféricas.

Estas antenas son muy utilizadas en frecuencias de microondas, donde las dimensiones físicas son manejables y la precisión de construcción es factible. Son componentes clave en sistemas de radar, comunicaciones vía satélite y radioastronomía, donde la directividad y la eficiencia son críticas.

Funcionamiento de las antenas de plato parabólico

El reflector parabólico convierte una onda esférica emitida por el alimentador ubicado en el foco en una onda plana de alta directividad. La geometría parabólica garantiza que todos los rayos reflejados recorran la misma distancia total hasta el frente de onda, lo que resulta en una adición coherente de la señal.

La ganancia de una antena parabólica depende del diámetro del reflector y de la frecuencia de operación. Un plato de 1,2 metros para banda Ku (12 GHz) puede alcanzar ganancias superiores a 40 dBi. Esto explica su uso masivo en recepción de televisión satelital y en los sistemas de antenas de microondas para radioenlaces terrestres de alta capacidad.

Antenas de microcinta o tipo parche para equipos móviles

La antena de microcinta, también llamada antena tipo parche, consiste en una lámina conductora rectangular o circular impresa sobre un substrato dieléctrico, con un plano de masa en la parte inferior. Su espesor es tan reducido que puede integrarse directamente dentro del chasis de un dispositivo, haciéndola indispensable en la industria de la electrónica de consumo.

Los teléfonos inteligentes, los receptores GPS, los drones y los módulos de comunicación inalámbrica para IoT usan antenas de microcinta gracias a su perfil bajo y su bajo costo de fabricación mediante técnicas de litografía. Su principal desventaja es el ancho de banda relativamente estrecho, que puede ampliarse usando substratos de mayor espesor o técnicas de parches apilados.

Arrays de antenas y sistemas Phased Array

Un array de antenas es un conjunto de elementos radiantes individuales que trabajan de forma coordinada. Al combinar sus señales con desfases controlados, es posible dirigir electrónicamente el haz sin mover ninguna parte física. Este concepto es la base del Phased Array, tecnología que revolucionó los radares militares y que hoy impulsa el despliegue del 5G.

En un sistema Phased Array, cada elemento del array tiene su propio desfasador o retardo de fase. Al variar estos desfases, el lóbulo principal del diagrama de radiación se desplaza instantáneamente. Esto permite rastrear múltiples objetivos simultáneamente en radar o servir a múltiples usuarios en distintas direcciones en redes de comunicaciones avanzadas.

Parámetros técnicos esenciales en ingeniería de antenas

Diseñar o seleccionar una antena no es solo elegir su forma. Hay un conjunto de parámetros que definen si esa antena va a funcionar correctamente en el sistema donde se integra. Ignorar alguno de ellos puede provocar pérdidas de señal, interferencias o incluso daños en el equipo transmisor.

Ganancia y directividad del sistema radiante

La directividad mide cuánto concentra una antena su energía en la dirección de máxima radiación, comparada con un radiador isótropo ideal. La ganancia es similar, pero además incluye las pérdidas por eficiencia del propio conductor. En la práctica, ganancia y directividad son casi iguales en antenas bien diseñadas con materiales de baja resistencia.

Una ganancia alta no siempre es mejor. En sistemas de comunicación móvil, donde los usuarios se mueven, conviene una ganancia moderada con cobertura amplia. En cambio, en un radioenlace fijo a 50 kilómetros de distancia, la máxima ganancia posible es imprescindible para cerrar el presupuesto de enlace.

Impedancia de entrada y relación de onda estacionaria (VSWR)

La impedancia de entrada de una antena es el valor que «ve» el cable coaxial o la guía de onda en el punto de alimentación. Si esa impedancia no coincide con la del sistema de transmisión (típicamente 50 ohmios en RF), parte de la potencia se refleja de vuelta hacia el transmisor.

El VSWR (del inglés Voltage Standing Wave Ratio) cuantifica esa desadaptación. Un VSWR de 1:1 es perfecto, sin ninguna reflexión. Un valor de 2:1 implica que aproximadamente el 11% de la potencia se refleja, lo que en sistemas de alta potencia puede ser muy significativo. La mayoría de los sistemas aceptan un VSWR de hasta 1,5:1 como umbral de operación aceptable.

Ancho de banda y frecuencias de operación

El ancho de banda de una antena define el rango de frecuencias dentro del cual el sistema opera de forma aceptable, generalmente con un VSWR inferior a 2:1 o con una pérdida de ganancia inferior a 3 dB respecto al valor máximo. Un ancho de banda estrecho obliga a un diseño muy preciso y puede ser sensible a cambios de temperatura o de entorno.

Las antenas de banda ancha (como las espirales logarítmico-periódicas) pueden cubrir varias octavas de frecuencia simultáneamente, mientras que las antenas de parche estándar tienen un ancho de banda relativo de apenas el 1% al 5%. Conocer este parámetro es fundamental cuando se trabaja con señales moduladas que ocupan un ancho de banda significativo, como sucede en las redes de acceso de banda ancha.

Polarización lineal, circular y elíptica

La polarización describe la orientación y el comportamiento del vector de campo eléctrico a lo largo del tiempo mientras la onda se propaga. La polarización debe coincidir entre la antena transmisora y la receptora; si no lo hace, se produce una pérdida denominada «pérdida por desadaptación de polarización».

En polarización lineal, el campo eléctrico oscila en un único plano, que puede ser horizontal o vertical. En polarización circular, el vector rota a la velocidad de la frecuencia de la onda, lo que la hace insensible a la orientación del receptor. La polarización elíptica es el caso general, del cual la lineal y la circular son casos particulares extremos.

Aplicaciones prácticas en la industria actual

La teoría de antenas cobra sentido real cuando se observa cómo cada tipo se adapta a los requerimientos específicos de los distintos sistemas de comunicación. Desde una pequeña antena embebida en un reloj inteligente hasta un plato parabólico de varios metros en una estación terrena, cada aplicación impone restricciones únicas de tamaño, ganancia, polarización y ancho de banda.

Infraestructura para redes de telefonía móvil y 5G

Las redes celulares modernas combinan varios tipos de antenas en una misma infraestructura. Las torres macro utilizan antenas sectoriales de doble polarización con tecnología Massive MIMO, que puede integrar hasta 64 elementos radiantes independientes por panel. Esto permite servir a decenas de usuarios simultáneamente en la misma celda gracias a la técnica de beamforming.

El despliegue del 5G en bandas milimétricas (mmWave, sobre los 24 GHz) requiere antenas de apertura muy pequeña con altos requisitos de ganancia. Por eso se recurre a arrays de parches o bocinas integradas en pequeñas celdas (small cells) que se instalan en farolas, fachadas de edificios o mobiliario urbano para compensar la menor propagación de las ondas milimétricas.

Sistemas de comunicación vía satélite y espacio profundo

La comunicación satelital exige los diseños de antena más exigentes en términos de ganancia y eficiencia. Las antenas de tierra para satélites geoestacionarios usan reflectores parabólicos que deben apuntar con una precisión de décimas de grado, ya que el satélite se encuentra a 35.786 kilómetros de altitud.

Para misiones de espacio profundo, como las sondas de la NASA, se usan antenas de plato de hasta 70 metros de diámetro en la Deep Space Network. En el extremo opuesto del enlace, la sonda porta una pequeña antena de alta ganancia apuntando continuamente hacia la Tierra, transmitiendo datos a velocidades que pueden ser de apenas unos cientos de bits por segundo a distancias de miles de millones de kilómetros.

Tecnologías de corto alcance: Wi-Fi, Bluetooth y Zigbee

Los protocolos de comunicación inalámbrica de corto alcance tienen en común el uso de antenas compactas integradas en los propios circuitos impresos. En el caso del Wi-Fi en la banda de 2,4 GHz y 5 GHz, se utilizan principalmente antenas de parche, PIFA (Planar Inverted-F Antenna) y dipolos impresos en PCB.

Bluetooth opera a 2,4 GHz con potencias muy bajas, lo que hace que sus antenas sean extremadamente pequeñas. En muchos módulos BLE, la antena es simplemente una traza metálica en forma de serpentín o meandro grabada en el mismo circuito. Zigbee, orientado a IoT, prioriza el bajo consumo sobre la tasa de datos, usando antenas omnidireccionales de baja ganancia para nodos de sensor distribuidos en grandes redes de malla.

Criterios de selección para proyectos de ingeniería

Elegir la antena correcta para un proyecto requiere analizar varios factores de forma simultánea. No existe una antena universal; la elección siempre es un compromiso entre las restricciones físicas, el presupuesto y los requisitos del sistema. Dentro de la ingeniería en telecomunicaciones, este proceso de selección es uno de los más frecuentes en la etapa de diseño de sistemas.

Una antena bien seleccionada puede ser la diferencia entre un sistema que funciona de forma estable durante años y uno que requiere mantenimiento constante. El diseño del presupuesto de enlace antes de la compra ahorra tiempo y dinero en la instalación.

Preguntas frecuentes

¿Cuál es la diferencia entre una antena activa y una pasiva?

Una antena pasiva solo transforma señales eléctricas en ondas electromagnéticas o viceversa, sin amplificar nada por sí misma. Una antena activa incorpora un amplificador integrado, generalmente un LNA (amplificador de bajo ruido) en el lado de recepción. Esto mejora la sensibilidad en señales muy débiles, como ocurre con las antenas de televisión digital de interior o los receptores GPS de alta sensibilidad. Sin embargo, las activas requieren alimentación eléctrica y pueden introducir ruido si el diseño no es cuidadoso.

¿Cómo influye la altura de instalación en el alcance?

Instalar una antena a mayor altura reduce las obstrucciones físicas entre el transmisor y el receptor, despejando lo que se conoce como zona de Fresnel. Cuanto más libre esté ese volumen elipsoidal alrededor de la línea visual directa, menor será la atenuación adicional por difracción. En terreno ondulado o urbano, subir la antena apenas unos metros puede duplicar o triplicar el alcance efectivo del sistema, sin necesidad de aumentar la potencia transmitida ni cambiar el tipo de antena utilizada.

¿Qué tipo de antena es mejor para enlaces de larga distancia?

Para enlaces de larga distancia se necesita la mayor ganancia posible en ambos extremos del enlace, lo que apunta directamente a antenas parabólicas o bocinas de alta ganancia. La antena parabólica es la opción más utilizada en radioenlaces terrestres de microondas por encima de los 6 GHz, donde diámetros de 0,6 a 1,2 metros permiten alcanzar ganancias de 30 a 40 dBi. En enlaces inferiores a 6 GHz se prefieren antenas de rejilla parabólica que ofrecen menor superficie expuesta al viento, lo que facilita la instalación en zonas con condiciones meteorológicas adversas.

¿Por qué es crítico el uso de cables coaxiales de baja pérdida?

El cable que conecta la antena al transceptor introduce una atenuación que depende de su longitud y de la frecuencia de operación. Un cable de baja calidad puede consumir varios decibelios de la ganancia que logró la antena, anulando el beneficio de haberla elegido cuidadosamente. En frecuencias superiores a 1 GHz, incluso un cable de 10 metros puede provocar pérdidas de 3 a 6 dB si no es de la especificación correcta. Por eso se recomienda usar cables de baja pérdida como LMR-400 o similares y minimizar al máximo la longitud del tramo entre la antena y el equipo.

¿Puede la misma antena funcionar en varias frecuencias a la vez?

Sí, existen diseños de antenas multibanda que operan en varias frecuencias simultáneamente gracias a estructuras con múltiples resonancias o geometrías fractales. Los teléfonos móviles modernos incorporan antenas multibanda que cubren desde 700 MHz hasta más de 3,5 GHz en un único elemento extremadamente compacto. Sin embargo, cubrir múltiples bandas siempre implica compromisos: el ancho de banda en cada banda individual suele ser menor que en una antena diseñada exclusivamente para esa frecuencia, y la eficiencia en cada banda es difícil de optimizar al mismo tiempo.

¿Qué ocurre cuando dos antenas están muy cerca entre sí?

Cuando dos antenas se instalan en proximidad, se produce un fenómeno llamado acoplamiento mutuo. Cada antena altera el campo electromagnético de la otra, modificando su impedancia de entrada, su patrón de radiación y su eficiencia. En arrays de antenas esto se aprovecha de forma controlada, pero en instalaciones donde se busca independencia entre elementos puede ser perjudicial. La separación mínima recomendada entre antenas que operan en la misma frecuencia suele ser de al menos media longitud de onda para reducir el acoplamiento a niveles tolerables.

¿Cuál es la diferencia entre beamforming y MIMO?

El beamforming consiste en dirigir electrónicamente el lóbulo de radiación hacia un usuario específico ajustando la fase de los elementos de un array. MIMO, por su parte, utiliza múltiples antenas en ambos extremos del enlace para transmitir varias corrientes de datos independientes de forma simultánea en el mismo ancho de banda, aumentando la capacidad del canal. En los sistemas 4G y 5G ambas técnicas se combinan: el beamforming mejora la calidad de la señal hacia cada usuario y MIMO incrementa la velocidad total de transmisión usando la diversidad espacial del canal de propagación.

¿Qué es la temperatura de ruido de una antena y por qué importa en recepción?

Toda antena conectada a un receptor capta no solo la señal deseada, sino también ruido electromagnético del entorno: emisiones de la atmósfera, del suelo, de cuerpos celestes y de equipos electrónicos cercanos. Este ruido se representa como una temperatura equivalente en kelvins. Cuanto menor sea la temperatura de ruido del sistema antena-receptor, mayor será la relación señal a ruido y, por tanto, mejor la calidad de la recepción. En sistemas de radioastronomía y comunicaciones con satélites de órbita alta, la temperatura de ruido es un parámetro absolutamente crítico para que el sistema sea viable.

¿Cómo afecta el entorno urbano al comportamiento real de una antena?

En entornos urbanos, las ondas electromagnéticas sufren reflexión en fachadas, difracción en esquinas de edificios y dispersión en objetos irregulares. Esto genera múltiples trayectos que llegan al receptor con distintos retardos y fases, fenómeno conocido como propagación multicamino. Este efecto puede causar desvanecimientos profundos de la señal o interferencia intersimbólica en sistemas digitales. Por eso, en comunicaciones móviles urbanas se usa diversidad de antenas, MIMO y técnicas de ecualización para mitigar los efectos del multicamino y mantener la calidad del servicio.

¿Cuándo conviene usar una antena de bocina en lugar de una parabólica?

La antena de bocina se prefiere cuando se requiere un diseño robusto mecánicamente, sin partes móviles ni superficies reflectoras expuestas al viento, y cuando la ganancia necesaria no es extremadamente alta. Las bocinas piramidales y cónicas son muy usadas como alimentadores de reflectores parabólicos, como antenas de medición en cámaras anecoicas o en sistemas radar de corto alcance donde la precisión del patrón de radiación es más importante que la ganancia máxima. La parabólica supera a la bocina cuando se necesitan ganancias por encima de los 30 dBi con tamaño físico controlado.

Conclusión

Los tipos de antenas en telecomunicaciones abarcan un espectro amplio de diseños, cada uno pensado para resolver un problema específico de radiación, frecuencia o entorno. Desde el sencillo dipolo hasta los complejos sistemas Massive MIMO del 5G, la evolución de estos dispositivos refleja décadas de avances en física electromagnética e ingeniería de materiales.

Con los conceptos vistos sobre patrón de radiación, ganancia, impedancia, ancho de banda y polarización, puedes interpretar las fichas técnicas de cualquier antena y tomar decisiones informadas al diseñar un sistema de comunicaciones. Entender estos parámetros te permite también diagnosticar problemas en instalaciones existentes y proponer soluciones técnicas sólidas.
