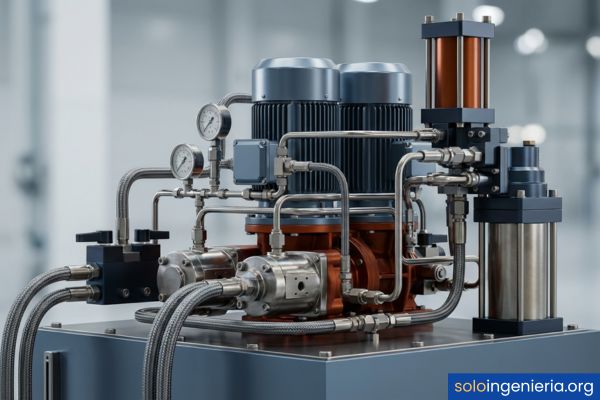

Sistemas hidráulicos industriales

¿Qué son los sistemas hidráulicos industriales?

Si alguien observa una prensa, una excavadora o una inyectora por fuera, puede parecer que todo se reduce a “motores y metal”. Pero por dentro hay una idea que lo cambia todo: usar un fluido presurizado para multiplicar y controlar la fuerza sin necesitar mecanismos enormes.

En un entorno industrial, estos sistemas no se montan “porque sí”. Se eligen cuando se requiere mover, levantar, prensar o posicionar cargas con potencia alta y un control fino. Lo importante es entender que el fluido no “crea” energía: solo la transporta y la distribuye hacia los actuadores.

Un sistema hidráulico industrial se compone de elementos que generan caudal, lo dirigen, lo regulan y lo convierten en movimiento. Esa coordinación es la diferencia entre una máquina que funciona suave y repetible, y otra que golpea, vibra o se sobrecalienta.

También conviene mirar estos sistemas como una “red” de energía: cualquier restricción, fuga o contaminación en un punto afecta al resto. Por eso, cuando se diseña o se mantiene, la prioridad real es la estabilidad: presión controlada, caudal suficiente y fluido limpio.

Evolución histórica de la hidráulica en la industria

La hidráulica empezó con aplicaciones sencillas, como norias y prensas primitivas. Con la industrialización, se buscó transmitir potencia a distancia y con mayor control. Ese salto se consolidó cuando se fabricaron componentes con tolerancias más finas y sellos más confiables.

En el siglo XX, la hidráulica se volvió clave en maquinaria de construcción, aeronáutica y manufactura. La razón fue práctica: ofrecía mucha fuerza en un volumen pequeño. Además, permitía integrar válvulas y actuadores en arquitecturas compactas.

Más adelante, la mejora de materiales y el estudio de la mecánica de fluidos permitieron reducir pérdidas, cavitación y calentamiento. Esto hizo posibles ciclos de trabajo más exigentes, con mejor eficiencia y repetibilidad.

Hoy, la evolución sigue con electrónica e instrumentación. Sensores, válvulas proporcionales y controladores permiten ajustar respuesta y diagnosticar fallas. Aun así, el corazón del sistema sigue siendo el mismo: presión + caudal + control en equilibrio.

Principios de funcionamiento de la hidráulica

La hidráulica industrial funciona porque los líquidos se comportan de forma predecible cuando se presurizan. Esa previsibilidad permite calcular fuerzas, velocidades y potencias con bastante exactitud, siempre que el sistema esté bien sellado y el fluido conserve sus propiedades.

A continuación se muestran principios prácticos que explican por qué una máquina hidráulica puede ser potente y, al mismo tiempo, controlable. No son “trucos”: son relaciones físicas que se aplican cada día en planta.

• Incompresibilidad relativa del fluido: El aceite se comprime muy poco, así que la energía se transmite con respuesta rápida. En la práctica, esa pequeña compresibilidad sí influye en vibraciones y precisión.
• Generación de caudal: La bomba mueve volumen por unidad de tiempo. Ese caudal es el que define la velocidad del actuador cuando el circuito lo permite.
• Creación y control de presión: La presión aparece cuando el caudal encuentra resistencia (carga). Las válvulas limitan y estabilizan para evitar daños y sobrecargas.
• Conversión de energía: Los actuadores convierten energía hidráulica en movimiento lineal o rotativo. Ahí se “materializa” la fuerza útil del sistema.
• Pérdidas y eficiencia: Fricción interna, estrangulamientos y fugas consumen energía y generan calor. Controlarlas es vital para el rendimiento y la vida útil.

Ley de Pascal aplicada a la transmisión de fuerza

La ley de Pascal dice que la presión aplicada a un fluido confinado se transmite en todas direcciones. Esto permite algo muy útil: al usar pistones de áreas diferentes, se puede multiplicar la fuerza de forma controlada.

En un cilindro, la fuerza aproximada se obtiene con la relación F = P × A. Si la presión es la misma, un pistón con mayor área entrega más fuerza. Por eso, a igual presión, un cilindro grande “empuja” más, aunque normalmente se mueva más lento.

Relación entre presión, caudal y potencia

Presión y caudal no son lo mismo, pero siempre trabajan juntos. La presión se relaciona con la carga, mientras el caudal se relaciona con la velocidad. Cuando una máquina exige más esfuerzo, la presión tiende a subir; si se requiere más rapidez, se necesita más caudal.

La potencia hidráulica se entiende como energía por unidad de tiempo entregada al fluido. En términos prácticos, potencia aumenta cuando aumentan presión, caudal o ambos. Si el sistema calienta demasiado, suele ser señal de potencia “perdida” en restricciones o fugas.

Componentes de un sistema hidráulico industrial

Un sistema hidráulico se entiende mejor si se mira como un conjunto de “módulos” que cumplen funciones claras. Esa forma de pensar ayuda a diagnosticar fallas: si un actuador no se mueve, no siempre es “culpa del cilindro”, sino del caudal, control o retorno.

En ingeniería, el diseño del circuito se conecta con decisiones de materiales, sellos y tolerancias. De hecho, cuando una máquina se fabrica o se repara, la calidad del montaje y acabados influye mucho; por eso se cruza con procesos como el mecanizado CNC en cuerpos de válvulas, tapas y alojamientos.

Bombas hidráulicas y generación de caudal

La bomba no “empuja presión” por sí sola: la bomba entrega caudal. La presión aparece como respuesta a la carga del sistema. Por eso, una bomba puede estar girando y, aun así, el sistema tener baja presión si no hay resistencia.

Entre las bombas más usadas están las de engranajes, paletas y pistones. Cada una tiene rangos típicos de eficiencia, ruido y presión. La selección depende del ciclo de trabajo, la limpieza esperada del fluido y la necesidad de control fino.

Válvulas de control direccional y regulación

Las válvulas direccionales deciden a dónde va el caudal: hacia un lado del cilindro, hacia el otro o al tanque. En operación real, una direccional mal seleccionada puede generar golpes, calentamiento o movimientos inestables.

Además, están las válvulas de presión (alivio, reductoras, secuencia) y las de caudal (estranguladoras, compensadas). Estas piezas son el “cerebro hidráulico” del circuito, porque determinan cómo responde la máquina ante cargas variables y cambios de velocidad.

Actuadores: cilindros y motores hidráulicos

Los cilindros convierten energía hidráulica en movimiento lineal. En industria aparecen en prensas, sujeciones, elevadores y sistemas de posicionamiento. Su desempeño depende de sellos, acabado del vástago y alineación mecánica en el montaje.

Los motores hidráulicos entregan movimiento rotativo y par alto a bajas revoluciones. Se usan en transportadores, molinos, cabrestantes y accionamientos donde un motor eléctrico sería grande o difícil de proteger. En ambos casos, las fugas internas reducen fuerza y eficiencia.

Depósito, filtros y sistema de acondicionamiento

El depósito no es “solo un tanque”: permite decantar aire, disipar calor y estabilizar el suministro a la bomba. Un mal diseño del retorno puede espumar el fluido y meter aire, lo que trae vibraciones y pérdida de precisión.

La filtración es crítica porque la contaminación desgasta bombas y válvulas. Un buen esquema incluye filtro en retorno, a veces en presión y respiración adecuada. En sistemas exigentes, el control térmico se apoya en intercambiadores, conectando el tema con termodinámica aplicada al manejo de calor.

Tuberías, mangueras y accesorios de conexión

Las líneas hidráulicas transportan caudal con pérdidas aceptables y sin fugas. En planta se combinan tuberías rígidas y mangueras por vibración o movimiento. Una mala práctica común es forzar radios de curvatura o dejar mangueras rozando estructuras.

Los accesorios (racores, bridas, conexiones) deben ser compatibles con presión, fluido y norma. Un detalle pequeño, como una rosca incorrecta o un asiento dañado, puede causar fugas persistentes. La limpieza al ensamblar también es decisiva: partículas pequeñas hacen grandes problemas.

Tipos de sistemas hidráulicos según su configuración

La configuración del circuito define cómo circula el fluido y cómo se controla el actuador. Aunque dos máquinas usen la misma bomba y el mismo cilindro, pueden comportarse distinto si el circuito es abierto o cerrado, o si el centro de la válvula está pensado para descarga o para bloqueo.

Elegir una configuración no es cuestión de moda. Se evalúan variables como respuesta dinámica, necesidad de enfriamiento, eficiencia y seguridad. A continuación se resume lo más habitual en la industria.

Configuración	Cómo circula el fluido	Uso típico	Ventaja práctica	Reto común
Circuito abierto	La bomba toma del tanque y el retorno vuelve al tanque.	Prensas, maquinaria general, unidades hidráulicas estándar.	Arquitectura simple y fácil de mantener.	Más calentamiento si hay estrangulamientos continuos.
Circuito cerrado	El retorno del actuador vuelve directo a la bomba, con carga auxiliar.	Transmisiones hidrostáticas, equipos móviles.	Mejor respuesta y eficiencia en accionamientos continuos.	Mayor sensibilidad a contaminación y gestión térmica.
Centro abierto	En reposo, el caudal pasa a tanque con baja presión.	Válvulas en serie, máquinas con varias funciones simples.	Menos consumo en neutral si está bien diseñado.	Caídas de presión cuando operan varias funciones a la vez.
Centro cerrado	En reposo, el caudal se bloquea y la presión se mantiene controlada.	Sistemas con control avanzado y demanda variable.	Mejor control y disponibilidad de presión inmediata.	Exige control de presión estable y buena compensación.

Sistemas de circuito abierto

En circuito abierto, el depósito es el punto de partida y de regreso del fluido. Esto facilita el enfriamiento y la separación de aire, y hace que el mantenimiento sea más directo. Por eso es tan común en unidades hidráulicas estacionarias.

El comportamiento depende mucho de cómo se controla el caudal. Si se regula “estrangulando” demasiado, parte de la potencia se convierte en calor. En estos casos, el enfriamiento y la eficiencia se vuelven el centro del diseño.

Sistemas de circuito cerrado

En circuito cerrado, el fluido circula en un lazo entre bomba y motor/actuador. Se usa cuando interesa una respuesta rápida y buena eficiencia, sobre todo en accionamientos continuos. Normalmente requiere una bomba de carga y filtración cuidadosa.

La ventaja es que se reducen pérdidas asociadas a retornos largos al tanque en cada ciclo. La desventaja es que el sistema puede ser más delicado ante burbujas, temperatura y contaminación. La instrumentación y el control suelen ser más importantes aquí.

Configuraciones de centro abierto y centro cerrado

Estas configuraciones se refieren al estado “neutral” de la válvula direccional. En centro abierto, el caudal encuentra salida al tanque, lo que reduce presión en reposo. Esto puede ayudar a bajar el consumo si el circuito está pensado para ello.

En centro cerrado, el flujo se bloquea y la bomba debe gestionar esa condición con compensación, control de presión o bomba de caudal variable. Esta opción mejora la disponibilidad de respuesta, pero exige diseño coherente. Una elección incorrecta puede elevar temperatura y ruido.

Fluidos hidráulicos: tipos y criterios de selección

El fluido es el “medio” que transmite energía, pero también lubrica, sella y ayuda a enfriar. Por eso no basta con elegir “aceite cualquiera”. Viscosidad, estabilidad térmica y compatibilidad con sellos cambian el rendimiento real.

También importan el ambiente de trabajo y el riesgo. En ciertas industrias se priorizan fluidos resistentes al fuego o con requisitos ambientales específicos. A continuación se resume una clasificación práctica y criterios típicos de elección.

Tipo de fluido	Rasgo principal	Dónde suele usarse	Criterio de selección clave
Aceites minerales (antidesgaste)	Buen equilibrio costo-rendimiento.	Industria general, unidades hidráulicas estándar.	Viscosidad adecuada a temperatura de operación y bombeabilidad.
Fluidos sintéticos	Mayor estabilidad térmica y vida útil en condiciones exigentes.	Procesos severos, altas temperaturas, ciclos intensos.	Compatibilidad con sellos y requisitos del fabricante.
Fluidos resistentes al fuego	Reducen el riesgo de ignición en fugas.	Siderurgia, fundición, entornos con calor elevado.	Seguridad del proceso y comportamiento a temperatura.
Biodegradables	Menor impacto ambiental ante fugas.	Zonas sensibles, aplicaciones con riesgo de derrame.	Compatibilidad, estabilidad oxidativa y condiciones ambientales.

Aplicaciones industriales de los sistemas hidráulicos

La razón por la que la hidráulica se mantiene vigente es simple: resuelve trabajos duros con control. No es solo potencia; también es repetibilidad en ciclos, capacidad de sostener carga y adaptación a múltiples herramientas.

A continuación se enumeran usos frecuentes en la industria, con una idea clara de por qué se elige esta tecnología. En muchos casos, el diseño se integra con criterios de diseño de máquinas para que el conjunto sea seguro y confiable.

• Prensas y conformado: Permiten aplicar grandes fuerzas de manera progresiva, útil en estampado, doblado y embutido.
• Inyección y soplado de plásticos: Se usan para cierres de molde y movimientos robustos, con control de velocidad en etapas.
• Maquinaria de construcción: Excavación, elevación y accionamientos donde la densidad de potencia es prioritaria.
• Metalurgia y laminación: Ajustes de rodillos, sujeción y actuadores que trabajan en ambientes exigentes.
• Automatización de sujeción industrial: Mordazas, topes y fijaciones que requieren fuerza estable y repetible.
• Elevación y manipulación de cargas: Plataformas, montacargas especiales y sistemas de posicionamiento pesado.

Ventajas frente a sistemas neumáticos y eléctricos

Comparar tecnologías ayuda a elegir con criterio. La hidráulica no “gana” siempre, pero sí destaca cuando se necesita fuerza alta, robustez y control bajo carga. En cambio, neumática suele brillar por limpieza y velocidad, y eléctrica por precisión y eficiencia en ciertos rangos.

A continuación se muestran ventajas habituales de la hidráulica industrial, explicadas de forma directa. La clave es leerlas como condiciones: si tu aplicación encaja, la hidráulica puede ser la opción más lógica.

• Alta densidad de potencia: Entrega grandes fuerzas con actuadores compactos, algo difícil de igualar con neumática.
• Control estable bajo carga: Mantiene fuerza y movimiento incluso con variaciones de resistencia, si el circuito está bien regulado.
• Capacidad de sostener carga: Con válvulas adecuadas, puede mantener posición sin consumo elevado continuo.
• Protección ante sobrecargas: Las válvulas de alivio permiten limitar la presión y evitar daños por esfuerzos excesivos.
• Versatilidad de movimientos: Movimiento lineal y rotativo, con cambios de velocidad y sentido en el mismo sistema.
• Robustez industrial: Tolera ambientes duros mejor que muchas soluciones eléctricas expuestas, si se cuidan sellos y filtración.

Mantenimiento de sistemas hidráulicos industriales

El mantenimiento no es un “extra”: es lo que separa un sistema confiable de uno que falla de forma impredecible. La mayoría de los problemas serios empiezan como detalles pequeños: un filtro saturado, un respiradero tapado o una fuga mínima que mete aire.

En términos prácticos, mantener es controlar tres cosas: limpieza del fluido, temperatura razonable y ausencia de aire/fugas. Cuando esos tres puntos se sostienen, la vida útil de bombas, válvulas y actuadores mejora notablemente.

Rutinas de inspección y control de niveles

Una rutina básica incluye revisar nivel de depósito, estado visual del fluido y presencia de espuma. También conviene observar ruidos de cavitación, vibraciones y variaciones de velocidad en actuadores, porque suelen ser síntomas tempranos.

Las inspecciones deben incluir mangueras, racores y puntos de roce. Una manguera “sudada” puede terminar en fuga importante. La limpieza externa también ayuda: facilita detectar fugas reales y evita que suciedad entre al sistema al intervenir.

Cambio de fluido y sustitución de filtros

No existe un intervalo universal que sirva para todas las plantas. Depende de temperatura, carga, contaminación y horas de operación. Lo sensato es basarse en condición: análisis de aceite, tendencia de partículas y caída de presión en filtros.

Al cambiar filtros, es importante evitar que entre suciedad durante el proceso. Un error típico es abrir líneas sin limpiar alrededor o usar recipientes contaminados. Un cambio mal hecho puede empeorar el sistema en lugar de mejorarlo.

Diagnóstico de fallas en circuitos hidráulicos

Diagnosticar bien requiere separar síntomas de causas. Por ejemplo, un cilindro lento puede ser por caudal bajo, válvula parcialmente trabada, fuga interna o aceite demasiado viscoso. Por eso se combinan mediciones de presión, temperatura y caudal.

En planta ayuda a instrumentar puntos de prueba y registrar valores normales. Cuando algo se sale de ese patrón, se detecta antes de una parada. El diagnóstico por tendencia suele ser más efectivo que esperar a una falla total.

Errores comunes y cómo prevenirlos

Muchos fallos se repiten porque parecen “menores” al inicio. Una conexión floja o un filtro genérico puede no parar la máquina hoy, pero sí acortar la vida de la bomba. La prevención suele ser más barata que una reparación urgente.

A continuación se listan errores frecuentes con medidas simples para reducirlos. Son prácticas realistas en industria, pensadas para operación y mantenimiento diarios.

Error común	¿Qué suele provocar?	Cómo prevenirlo
Filtración insuficiente o filtros saturados	Desgaste acelerado y válvulas pegadas.	Monitorear indicadores de filtro y definir niveles de limpieza objetivo.
Usar viscosidad inadecuada	Calentamiento, cavitación o respuesta lenta.	Seleccionar fluido según temperatura real y recomendaciones del fabricante.
Aireación por retorno mal diseñado	Espuma, vibración y pérdida de precisión.	Optimizar retorno al tanque, sellos y respiración del depósito.
Estrangulamientos excesivos para controlar velocidad	Generación de calor y baja eficiencia.	Evaluar válvulas compensadas o bombas de caudal variable cuando aplique.
Conexiones incompatibles o mal torqueadas	Fugas recurrentes y riesgo de accidentes.	Verificar norma de roscas/asientos y aplicar procedimientos de montaje.
No controlar temperatura	Degradación del aceite y sellos.	Revisar intercambiadores, caudal de enfriamiento y pérdidas en el circuito.

Preguntas frecuentes

¿Qué presión manejan los sistemas hidráulicos industriales?

La presión depende del tipo de máquina, del actuador y del trabajo que debe realizar. En industria es común encontrar rangos desde decenas hasta cientos de bar, pero el valor correcto siempre lo define el diseño del equipo y sus límites de seguridad. No se trata de “subir presión” para ganar fuerza sin más: también aumentan esfuerzos, fugas y temperatura. Lo recomendable es respetar la presión nominal de componentes, ajustar válvulas de alivio y verificar con instrumentos calibrados.

¿Cada cuánto se debe cambiar el aceite hidráulico?

No hay una periodicidad única porque el envejecimiento del aceite depende de temperatura, contaminación, humedad y horas de trabajo. En lugar de guiarse solo por calendario, muchas plantas se apoyan en análisis de aceite y en el estado de filtros para decidir. Si el fluido se oxida, cambia de viscosidad o aumenta el nivel de partículas, el sistema pierde eficiencia y se desgasta más rápido. También influye si hay enfriamiento adecuado y si el depósito evita aireación.

¿Cuál es la diferencia entre hidráulica y neumática?

La diferencia principal está en el medio: la hidráulica usa líquido y la neumática usa aire. El líquido se comprime muy poco, lo que facilita transmitir fuerza alta y mantener control bajo carga; el aire se comprime más, así que el sistema puede ser más “elástico”. La neumática suele ser rápida, simple y limpia, ideal para movimientos ligeros, mientras que la hidráulica destaca cuando se necesitan fuerzas grandes, sujeción firme y trabajo continuo exigente. La elección depende del proceso y sus prioridades.

¿Cómo seleccionar el tamaño adecuado de bomba hidráulica?

Para dimensionar una bomba, se parte del caudal que necesita el actuador para lograr la velocidad deseada y de la presión máxima esperada según la carga. Luego se considera el tipo de ciclo, el margen por pérdidas y la eficiencia volumétrica real. También importa la potencia disponible del motor y la temperatura: una bomba sobredimensionada puede generar calentamiento si el control se hace con estrangulamiento. En equipos críticos, se valida con medición de caudal y presión en condiciones reales de trabajo.

¿Qué normas de seguridad aplican a estos sistemas?

Las normas aplicables varían según el país, el sector y el tipo de máquina, pero suelen cubrir diseño seguro, protección contra sobrepresión, bloqueo y etiquetado, y procedimientos de mantenimiento. En lo técnico, se consideran requisitos para mangueras, conexiones, protecciones contra chorros a alta presión y válvulas de alivio bien ajustadas. Además, en planta se aplican prácticas como despresurizar antes de intervenir, usar protección personal y verificar ausencia de energía acumulada en acumuladores o cilindros.

¿Por qué un cilindro hidráulico pierde fuerza sin que haya fuga externa visible?

Cuando no hay fuga externa, muchas veces el problema está en fugas internas: el aceite pasa de una cámara a otra dentro del cilindro por sellos desgastados. Eso hace que el pistón no mantenga presión efectiva y la fuerza disponible baje, sobre todo bajo carga. También puede ocurrir por válvulas que no cierran bien, o por desgaste en distribuidores que dejan pasar caudal hacia retorno. Una prueba típica es medir presión en el puerto y observar si cae al sostener carga.

¿Qué señales indican cavitación en una bomba hidráulica?

La cavitación suele manifestarse como ruido tipo “grava” o golpeteo, vibración y caída de rendimiento. Se produce cuando a la entrada de la bomba falta presión suficiente y se forman burbujas que luego colapsan, dañando superficies internas. Puede deberse a filtro de succión restringido, nivel bajo en el tanque, líneas de succión mal dimensionadas o aceite muy viscoso por baja temperatura. Si se ignora, acelera el desgaste y puede causar fallas graves en poco tiempo.

¿Cómo afecta la temperatura al rendimiento del sistema hidráulico?

La temperatura cambia la viscosidad del fluido: si está muy frío, el aceite se vuelve espeso y cuesta bombearlo; si está muy caliente, se vuelve más delgado, aumenta la fuga interna y baja la eficiencia. Además, el calor acelera la degradación del aceite y el envejecimiento de sellos. Por eso se busca un rango de operación estable, con enfriamiento adecuado y minimizando pérdidas por estrangulamientos. Medir temperatura en puntos clave ayuda a detectar problemas antes de que se vuelvan paradas.

¿Qué pasa si se mezclan aceites hidráulicos diferentes?

Mezclar aceites puede causar incompatibilidades de aditivos, cambios de viscosidad y formación de lodos o espuma. En el mejor de los casos, el desempeño se vuelve impredecible; en el peor, se aceleran desgaste y fallas en válvulas y bombas. Si se requiere cambiar de tipo de fluido, lo prudente es revisar compatibilidad con el fabricante y planificar un cambio controlado, con drenaje y limpieza del sistema según criticidad. También es importante controlar sellos y elastómeros compatibles.

¿Qué instrumentos básicos se usan para monitorear un sistema hidráulico en planta?

Los más comunes son manómetros o sensores de presión, termómetros o sensores de temperatura y, en aplicaciones críticas, medidores de caudal. También se usan indicadores de saturación de filtros y puntos de muestreo para análisis de aceite. Con esas señales se pueden detectar restricciones, sobrepresiones, calentamiento anormal o caudal insuficiente. Lo útil no es solo medir una vez, sino registrar valores normales y comparar con el tiempo, porque las desviaciones pequeñas suelen anticipar fallas mayores.

Conclusión

En los sistemas hidráulicos industriales, la idea central es sencilla: un fluido presurizado permite mover y controlar grandes fuerzas con precisión. A lo largo del artículo se vio que el rendimiento real no depende de una sola pieza, sino de cómo se coordinan generación de caudal, control y actuadores.

Si tú entiendes la relación entre presión, caudal y potencia, te resulta mucho más fácil interpretar lo que ocurre en una máquina cuando pierde fuerza, se calienta o se vuelve inestable. También te llevas un mapa claro de componentes, configuraciones típicas, criterios para elegir fluidos y prácticas de mantenimiento que reducen fallas repetitivas.

Cuando conectas estos conceptos con decisiones de diseño, montaje y control, la hidráulica deja de parecer “misteriosa” y se vuelve predecible. Con esa base, tú puedes analizar equipos con más seguridad y comunicar mejor diagnósticos o mejoras. En este sitio web hay más contenidos de ingeniería mecánica para seguir profundizando en temas relacionados.
