Diseño de columnas de absorción de gases

diseño de columnas de absorción de gases

El diseño de columnas de absorción de gases es el proceso de dimensionar y especificar un equipo industrial capaz de separar componentes gaseosos mediante contacto con un líquido absorbente. Para hacerlo correctamente, se deben calcular variables como el diámetro de la torre, la altura del lecho, el tipo de empaque o plato y la relación óptima entre los flujos de gas y líquido.

diseño de columnas de absorción de gases

Fundamentos de la transferencia de masa en absorción

La transferencia de masa es el núcleo de cualquier operación de absorción. Básicamente, describe cómo un componente gaseoso migra desde la fase gaseosa hacia la fase líquida, impulsado por una diferencia de concentración entre ambas fases.

Para entender bien el diseño de columnas de absorción de gases, es necesario dominar los conceptos que gobiernan ese movimiento de moléculas. A continuación, los fundamentos más importantes que debes conocer:

  • Gradiente de concentración: Es la fuerza motriz de la transferencia. El soluto se desplaza desde donde hay más concentración (gas) hacia donde hay menos (líquido). Sin gradiente, no hay transferencia.
  • Resistencia en la fase gaseosa: Existe una capa estacionaria alrededor de la interfase que opone resistencia al paso del soluto. El diseñador debe minimizar esta resistencia para maximizar la eficiencia.
  • Resistencia en la fase líquida: Una vez que el soluto cruza la interfase, debe difundirse dentro del líquido. Esta resistencia depende de la viscosidad y la difusividad del solvente.
  • Interfase gas-líquido: Es la zona de contacto real entre ambas fases. Se asume que en ella el equilibrio es instantáneo, lo que simplifica enormemente los cálculos de diseño.
  • Coeficiente global de transferencia (KG o KL): Combina las resistencias de ambas fases en un solo valor. Es el parámetro más útil a nivel de diseño porque permite calcular directamente la tasa de absorción.
  • Área interfacial específica: Es la superficie de contacto por unidad de volumen del equipo. A mayor área, mayor transferencia. Este valor depende del tipo de empaque o plato elegido.
Fase gaseosa Fase líquida Interfase Transferencia de masa Alta concentración de soluto Baja concentración de soluto Kᵏ global Resistencia gas Resistencia líquida

Equilibrio líquido-vapor y la Ley de Henry

El equilibrio entre fases determina el límite teórico máximo de absorción. Cuando el sistema alcanza el equilibrio, la transferencia neta de masa se detiene, aunque el contacto físico entre gas y líquido continúe.

La Ley de Henry es la herramienta más utilizada para describir ese equilibrio en soluciones diluidas. Establece una relación lineal entre la presión parcial del gas y su concentración en el líquido: p = H • x, donde H es la constante de Henry, p es la presión parcial del soluto y x es su fracción molar en el líquido.

Un valor alto de H indica que el gas tiene poca tendencia a disolverse, lo que exige mayor cantidad de solvente o mayor altura de columna. Un valor bajo de H facilita la absorción. Esta constante también varía con la temperatura, por lo que el efecto de la temperatura en la constante de velocidad es un factor que no puede ignorarse al diseñar el sistema.

Cuando la relación de equilibrio no es lineal, se recurre a correlaciones más complejas o a datos experimentales tabulados para construir la curva de equilibrio sobre el diagrama operativo de la columna.

Fracción molar en líquido (x) Fracción molar en gas (y) y = H•x Línea operativa Equilibrio Fuerza motriz H alto → difícil absorber H bajo → fácil absorber Depende de T y presión

Mecanismos de difusión y teoría de la doble capa

La teoría de la doble capa, propuesta por Lewis y Whitman, es el modelo clásico para explicar cómo se transfiere el soluto entre fases. Según esta teoría, existen dos películas delgadas —una en el gas y otra en el líquido— que controlan toda la resistencia al transporte.

El soluto debe difundirse a través de la capa gaseosa hasta la interfase, luego cruzarla instantáneamente y, finalmente, difundirse dentro de la capa líquida. La resistencia total es la suma de ambas resistencias individuales, y dependiendo del sistema, una puede dominar sobre la otra.

Capa gaseosa
El soluto difunde desde el seno del gas hasta la interfase. La resistencia depende del coeficiente kG. Flujos bajos aumentan esta resistencia.
Interfase
Equilibrio instantáneo
Capa líquida
El soluto difunde desde la interfase hacia el seno del líquido. La resistencia la controla kL. A mayor viscosidad, mayor resistencia.
Resistencia total: 1/KG = 1/kG + H/kL  |  Si H es grande, domina la fase gaseosa. Si H es pequeño, domina la fase líquida.

En sistemas donde el soluto reacciona con el solvente (absorción química), la resistencia en la fase líquida se reduce drásticamente. Esto permite operar con columnas más compactas y mayor eficiencia en el diseño de columnas de absorción de gases reactivos como el CO₂ o el H₂S.

Tipos de columnas y criterios de selección técnica

Elegir el tipo correcto de columna es una de las decisiones más importantes del proceso de diseño. Dos sistemas no funcionan igual bajo las mismas condiciones, y cada tipo tiene ventajas concretas que lo hacen más adecuado para ciertos escenarios industriales.

A continuación, los principales tipos de columnas de absorción y los criterios clave para elegir entre ellos:

  • Columnas de platos: Utilizan bandejas horizontales con perforaciones o válvulas para forzar el contacto gas-líquido en etapas discretas. Son robustas y fáciles de inspeccionar.
  • Columnas de relleno al azar: Contienen materiales sueltos como anillos Raschig, anillos Pall o sillas Berl que generan una gran superficie de contacto. Son económicas para columnas pequeñas.
  • Columnas de relleno estructurado: Emplean empaques ordenados con geometría definida que ofrecen baja caída de presión y alta eficiencia. Ideales para sistemas con restricciones energéticas.
  • Torres de aspersión: Rocían el líquido en forma de gotas dentro de una corriente gaseosa. Tienen baja eficiencia, pero son útiles cuando el gas contiene sólidos o partículas en suspensión.
  • Columnas de burbujeo: Burbujean gas a través de un lecho líquido. Son comunes en procesos donde se requiere un tiempo de residencia elevado del gas en contacto con el líquido.

Los factores que guían la selección incluyen el caudal de gas y líquido, la presión de operación, la presencia de sólidos, la necesidad de inspección interna y el costo de instalación.

Columnas de platos: diseño y configuración interna

En una columna de platos, el gas asciende a través de orificios o válvulas en cada bandeja y burbujea dentro del líquido que reposa sobre ella. Ese burbujeo crea la interfase de contacto necesaria para la transferencia de masa entre ambas fases.

Los platos más comunes son los de válvula (valve trays), los perforados (sieve trays) y los de campanas de destilación (bubble-cap trays). Cada uno ofrece un equilibrio diferente entre caída de presión, capacidad de carga y estabilidad operativa.

Plato perforado
Simple y económico. El gas pasa por agujeros circulares. Funciona bien en rangos de caudal estables. Sensible a variaciones de flujo.
Plato de válvulas
Las válvulas se abren o cierran según el caudal. Mayor flexibilidad operativa y menor riesgo de goteo a flujos bajos. Muy usado en la industria.
Plato de campanas
Opera bien a caudales muy bajos sin goteo. Más costoso y de mayor caída de presión. Se usa en procesos con variaciones extremas de flujo.
El espaciado entre platos, el downcomer y el área activa son parámetros clave en el dimensionamiento interno de cada bandeja.
Gas entra Líquido entra Plato 1 Plato 2 Plato 3 Downcomer

El diseño del downcomer (bajante de líquido) es tan importante como el del plato mismo. Si su área es insuficiente, el líquido se acumula y provoca inundación prematura de la columna.

Columnas de relleno: empaques al azar y estructurados

En lugar de etapas discretas, las columnas de relleno operan con un contacto continuo entre gas y líquido a lo largo de toda la altura del lecho. El empaque actúa como soporte para que el líquido forme una película delgada mientras el gas asciende entre los huecos.

Los empaques al azar se vierten directamente en la columna sin orientación definida. Los más utilizados son los anillos Raschig, los anillos Pall, las sillas Berl y los anillos Intalox. Su bajo costo los hace atractivos para columnas de pequeño diámetro.

Empaques al azar
Alta resistencia mecánica. Instalación simple. Mayor caída de presión respecto al estructurado. Adecuados para diámetros menores a 1,5 m.
Empaques estructurados
Geometría ordenada en corrugados o mallas. Baja caída de presión. Alta capacidad de gas. Ideales para columnas de gran diámetro con restricciones energéticas.
Materiales comunes
Polipropileno, cerámica, acero inoxidable. La elección depende de la corrosividad del sistema y la temperatura de operación.
Relleno al azar Relleno estructurado Mayor ΔP • económico Menor ΔP • alta eficiencia

Para columnas con diámetros superiores a 1,5 m en procesos industriales continuos, el empaque estructurado suele ser la opción más rentable a largo plazo, gracias a su menor consumo energético asociado a la baja caída de presión.

Comparativa entre torres de platos y de relleno

Elegir entre una torre de platos y una de relleno no siempre es inmediato. Depende de varias condiciones de proceso que el ingeniero debe evaluar antes de tomar la decisión.

Torres de platos
  • Mejor para caudales elevados y variables
  • Fácil de inspeccionar y limpiar
  • Soportan sólidos en suspensión
  • Mayor caída de presión
  • Mayor costo de fabricación
Torres de relleno
  • Menor caída de presión
  • Ideales para sistemas corrosivos
  • Mayor eficiencia en columnas medianas
  • Se obstruyen con sólidos o espumas
  • Más económicas para flujos bajos
Comparativa: Caída de presión y eficiencia 0 50 100 Alta ΔP Platos Eficiencia media Baja ΔP Relleno Alta eficiencia Caída de presión Eficiencia

Metodología para el diseño de torres de relleno

El diseño sistemático de una torre de relleno sigue una secuencia lógica de cálculos que va desde la selección del solvente hasta la especificación final del equipo. Saltarse algún paso o hacerlo en orden incorrecto puede llevar a un diseño sobredimensionado o, peor aún, a una columna que no cumpla el objetivo de separación.

  1. Definir las especificaciones de proceso: Concentraciones de entrada y salida del gas, caudales y temperatura de operación.
  2. Seleccionar el solvente: Evaluar solubilidad, volatilidad, costo y compatibilidad química con el soluto.
  3. Establecer la relación L/G: Calcular el mínimo teórico y aplicar el factor de seguridad operativo (normalmente 1,2 a 1,5 veces el mínimo).
  4. Calcular el diámetro: Basándose en la velocidad de inundación y el factor de carga seleccionado.
  5. Determinar la altura del lecho: Usando los conceptos de NTU y HTU, o el número de etapas teóricas equivalentes.
  6. Seleccionar el empaque: Elegir tipo, tamaño y material en función del caudal, la corrosividad y la caída de presión admisible.
  7. Verificar la caída de presión total: Confirmar que está dentro del rango permitido por el proceso aguas arriba y aguas abajo.

Cálculo del diámetro de la columna y velocidad de flujo

El diámetro de la columna se determina a partir de la velocidad máxima que puede alcanzar el gas sin provocar inundación del lecho. Esta velocidad límite se estima con correlaciones como la de Leva o la de Eckert (conocida también como diagrama GPDC o curvas de Sherwood-Eckert).

El proceso parte del parámetro de flujo, que relaciona los caudales másicos de gas y líquido con sus densidades:

Parámetro de flujo:
FLV = (L/G) • (ρG / ρL)0,5
Con el valor de FLV se entra al diagrama de inundación del empaque seleccionado y se obtiene la capacidad específica de gas (CS) al punto de inundación. Luego se calcula el área de la sección transversal dividiendo el caudal volumétrico del gas por la velocidad operativa, que se fija al 60–80 % de la velocidad de inundación.

Operar al 70 % de la velocidad de inundación es la práctica más común. Un valor menor implica un diámetro sobredimensionado; uno mayor, riesgo de inundación ante variaciones de caudal.

Estimación del punto de inundación y carga

El punto de inundación ocurre cuando el gas arrastra el líquido hacia arriba e impide que este descienda libremente. La columna pierde toda su eficiencia de separación y la caída de presión se dispara de forma repentina.

Para evitarlo, el ingeniero trabaja con un margen de seguridad respecto a ese límite. El punto de carga (loading point) es el estado previo a la inundación donde la caída de presión empieza a aumentar de forma más pronunciada, aunque sin pérdida total del funcionamiento.

Zona segura
60–80 % de la velocidad de inundación. La caída de presión es estable y proporcional al caudal.
Punto de carga
80–90 % del límite. La ΔP crece más rápido. El sistema aún funciona pero con menor estabilidad.
Punto de inundación
La caída de presión se dispara. El líquido no puede bajar. La separación se interrumpe por completo.
Caída de presión vs. Velocidad de gas Velocidad del gas (% del punto de inundación) ΔP (mbar/m) Carga Inundación 70 % 0 % 100 %

Determinación de la altura de la columna

La altura del lecho de relleno define cuánto tiempo permanece el gas en contacto con el líquido. Esta dimensión se calcula a partir del concepto de unidades de transferencia, que separa la dificultad termodinámica del proceso de la eficiencia hidráulica del empaque.

La fórmula fundamental es: Z = NTU × HTU, donde Z es la altura total del lecho, NTU es el número de unidades de transferencia y HTU es la altura de cada unidad de transferencia.

NTU
Depende de las concentraciones de entrada/salida y del equilibrio. Mide la dificultad de la separación. A mayor pureza exigida, mayor NTU.
×
HTU
Depende del empaque, los caudales y los coeficientes de transferencia. Mide la eficiencia del equipo. Un HTU bajo indica empaque muy eficiente.
=
Z (m)
Altura total del lecho de relleno requerida para cumplir la separación especificada en las condiciones de diseño.
HTU₁ HTU₂ HTU₃ NTU = 3 Z = NTU × HTU Composición de la altura del lecho

Cálculo del número de unidades de transferencia (NTU)

El NTU cuantifica la dificultad termodinámica de la separación. Se obtiene integrando la diferencia entre la composición real del gas y la composición en equilibrio a lo largo de toda la columna. Cuanto más difícil es la separación, mayor es el NTU.

Fórmula simplificada (cuando la línea de equilibrio es lineal):
NOG = ln[(y₁ − m•x₂)/(y₂ − m•x₂) • (1 − 1/A) + 1/A] / (1 − 1/A)
Donde A = L/(m•G) es el factor de absorción, m es la pendiente de la curva de equilibrio, y₁ e y₂ son las fracciones molares de entrada y salida del gas, y x₂ es la fracción del líquido entrante.
Cuando la curva de equilibrio es curvilínea, el NTU se determina por integración numérica o gráfica usando el método de las áreas. En la práctica, herramientas de simulación realizan ese cálculo automáticamente.

Cálculo de la altura de la unidad de transferencia (HTU)

El HTU es una medida de la eficiencia del empaque para lograr la transferencia de masa. Un empaque de alta área específica y buena mojabilidad producirá un HTU pequeño, lo que significa que se necesita menos altura para alcanzar el mismo grado de separación.

HOG (fase gas)
HOG = G / (Kya • S)
Controla cuando la resistencia dominante es gaseosa. Típico en sistemas de baja solubilidad.
HOL (fase líquida)
HOL = L / (Kxa • S)
Controla cuando el soluto tiene alta solubilidad y la resistencia principal está en el líquido.
Relación general
HOG = HG + (m•G/L) • HL
Combina ambas resistencias. Útil cuando ninguna domina de forma exclusiva.

Los valores de Kya se obtienen de correlaciones específicas para cada empaque (como las de Billet & Schultes o Onda) o directamente de los fabricantes del material de relleno.

Parámetros operativos y variables de diseño crítico

Más allá de las dimensiones físicas del equipo, hay parámetros operativos que condicionan tanto el desempeño como la vida útil de la columna. Ignorarlos durante el diseño puede resultar en un equipo que opere lejos del punto óptimo desde el primer día.

Determinación de la relación L/G mínima y operativa

La relación entre el caudal molar de líquido (L) y el de gas (G) es uno de los parámetros más importantes del diseño. Existe un valor mínimo teórico, por debajo del cual es imposible lograr la separación requerida, sin importar cuán alta sea la columna.

Ese mínimo ocurre cuando la línea operativa del diagrama y-x es tangente a la curva de equilibrio. En ese punto, la fuerza motriz en algún sector de la columna se anula. El diseño real opera entre 1,2 y 1,5 veces ese mínimo, buscando un equilibrio entre costo de solvente y tamaño de equipo.

Diagrama operativo L/G Fracción molar en líquido (x) Fracción molar en gas (y) Equilibrio (L/G)min (L/G) real Pinch (x₂, y₂) Factor operativo: L/G = 1,2 – 1,5 × (L/G)min

Evaluación de la caída de presión en el lecho

La caída de presión es el costo energético de hacer pasar el gas a través del lecho. Una caída elevada exige mayor potencia en los ventiladores o compresores, lo que impacta directamente en el costo operativo del proceso.

Correlación de Ergun
Válida para lechos de empaque al azar. Relaciona la caída de presión con la velocidad superficial del gas, la porosidad del lecho y el tamaño del empaque.
Curvas del fabricante
Para empaques comerciales, los fabricantes publican gráficas de ΔP/Z en función del caudal de gas y líquido. Son más precisas que las correlaciones generales.
Rangos típicos aceptables
Para empaques al azar: 2 a 8 mbar/m. Para estructurados: 0,5 a 3 mbar/m. Valores superiores indican operación cercana al punto de carga.
Consultar el diagrama de Moody puede ser útil como referencia comparativa cuando se trabaja con flujo turbulento en tuberías asociadas al sistema de alimentación de gas.

En sistemas con vacío o donde el proceso aguas abajo es sensible a la presión, minimizar la caída de presión es una prioridad absoluta. En esos casos, el empaque estructurado suele ser la única opción viable.

Propiedades del solvente y selectividad del soluto

El solvente es el corazón de la operación de absorción. Un solvente mal elegido puede hacer que incluso la mejor columna falle en alcanzar las especificaciones de separación. Los criterios clave para evaluarlo son múltiples y deben ponderarse en conjunto.

Propiedad del solvente Por qué importa Efecto si es desfavorable
Solubilidad del soluto Determina la capacidad de absorción por litro de solvente Mayor caudal L requerido, columna más alta
Viscosidad Afecta la difusividad y el coeficiente kL Aumenta la resistencia en fase líquida y el HTU
Volatilidad El solvente no debe evaporarse significativamente con el gas saliente Contaminación del gas limpio y pérdida de solvente
Selectividad Absorber el soluto deseado sin capturar otros componentes Arrastre de componentes valiosos o formación de mezclas indeseadas
Regenerabilidad Facilidad de recuperar el solvente limpio en la columna de desorción Costos de regeneración elevados o solvente no recuperable

Aplicaciones industriales del diseño de absorción

Las columnas de absorción están presentes en decenas de industrias. Desde plantas de tratamiento ambiental hasta complejos petroquímicos, el principio es siempre el mismo: separar un componente gaseoso no deseado o valioso mediante contacto con un líquido. La ingeniería química ha desarrollado metodologías específicas para cada sector, adaptando los parámetros de diseño a las condiciones particulares de cada proceso.

Lavado de gases para control de emisiones ambientales

El control de emisiones es una de las aplicaciones más extendidas. Gases como SO₂, HCl, NH₃, HF y H₂S deben ser eliminados antes de que la corriente gaseosa sea liberada a la atmósfera, cumpliendo con normativas ambientales cada vez más estrictas.

Absorción de SO₂
Se usa soda cáustica (NaOH) o agua de cal. Es absorción química. Columnas de relleno con alturas entre 3 y 8 m son típicas en plantas medianas.
Eliminación de HCl
El HCl es altamente soluble en agua. La absorción es casi total con agua limpia como solvente. La resistencia está dominada por la fase gaseosa.
Scrubbers de amoniaco
Se emplean ácido sulfúrico diluido o agua acidulada. El producto es sulfato de amonio, que puede aprovecharse como fertilizante, añadiendo valor al proceso.
En todos estos casos, las eficiencias de remoción superiores al 99 % son exigidas por las normativas ambientales, lo que implica NTU elevados y diseños cuidadosos.

Otro aspecto crítico en estos sistemas es la gestión del líquido absorbido. Si el solvente contiene compuestos peligrosos, su tratamiento posterior también debe estar contemplado en el diseño global del proceso.

Recuperación de productos en procesos petroquímicos

En refinerías y plantas petroquímicas, las columnas de absorción no solo eliminan componentes no deseados, sino que también recuperan productos valiosos que de otro modo se perderían con la corriente gaseosa residual.

Absorción de CO₂ con aminas
Las aminas (MEA, DEA, MDEA) reaccionan selectivamente con el CO₂ en el gas natural. La columna opera entre 40–50 °C y el solvente se regenera en una torre de desorción a 120 °C.
Recuperación de hidrocarburos
Aceites de absorción ligeros capturan propano, butano y gasolina de corrientes de gas residual. El solvente cargado se procesa en una columna de destilación para recuperar el producto.
Absorción de H₂S
El H₂S se absorbe con soluciones de aminas o carbonato de potasio. Luego se procesa en plantas Claus para convertirlo en azufre elemental, reduciendo emisiones tóxicas.

En todos estos casos, el diseño de la columna de absorción está íntimamente ligado al diseño de la columna de regeneración del solvente. Ambos equipos deben tratarse como un sistema integrado para optimizar el consumo energético global.

Errores comunes y mejores prácticas en el diseño

Conocer los errores más frecuentes permite evitarlos antes de que se conviertan en problemas costosos durante la operación. A continuación, los fallos más habituales y las recomendaciones para superarlos:

Ignorar la distribución del líquido: Un distribuidor de líquido mal diseñado genera zonas secas en el lecho donde el gas no se absorbe. Es una de las causas más frecuentes de bajo rendimiento en columnas de relleno.
No verificar la redistribución del líquido: En columnas altas (más de 6–8 m de lecho), el líquido migra hacia las paredes. Sin redistribuidores intermedios, la eficiencia cae significativamente en la parte inferior del lecho.
Usar datos de equilibrio inapropiados: Extrapolar la Ley de Henry fuera de su rango de validez (concentraciones altas o temperaturas distintas) lleva a errores importantes en el cálculo del NTU y, por tanto, de la altura real necesaria.
Usar un factor de seguridad en la altura: Añadir un 15–20 % extra a la altura calculada teóricamente compensa las incertidumbres en los datos de transferencia de masa y las imperfecciones en la distribución real del líquido.
Validar el diseño con simulación antes de construir: Herramientas como Aspen Plus o ProMax permiten simular la columna completa, detectar cuellos de botella y optimizar los parámetros antes de comprometer recursos en la construcción.
Considerar el fouling desde el inicio: Si el proceso puede generar depósitos, costras o espumas, el diseño debe incluir empaques de mayor tamaño o platos con mayor espaciado, y puntos de acceso para limpieza periódica.

Preguntas frecuentes

¿Qué diferencia hay entre absorción física y química?

En la absorción física, el soluto simplemente se disuelve en el líquido sin reaccionar con él. El proceso es reversible y está gobernado por el equilibrio termodinámico descrito por la Ley de Henry o por datos experimentales. En la absorción química, el soluto reacciona con un componente del solvente formando un nuevo compuesto, lo que reduce drásticamente la concentración de soluto libre en el líquido y aumenta enormemente la fuerza motriz de transferencia. Como consecuencia, la absorción química permite columnas más compactas y eficiencias mucho más altas, aunque la regeneración del solvente puede ser más compleja y costosa energéticamente.

¿Cómo afecta la temperatura a la eficiencia de absorción?

La temperatura tiene un efecto directo y generalmente negativo sobre la capacidad de absorción de un líquido. Al aumentar la temperatura, la constante de Henry crece, lo que significa que el soluto tiene menor tendencia a permanecer en el líquido y mayor tendencia a escapar hacia la fase gaseosa. Esto reduce la fuerza motriz disponible para la transferencia y obliga a usar más solvente o una columna más alta para lograr la misma separación. Por eso, muchos procesos de absorción se realizan a temperaturas bajas, aunque siempre hay que balancear ese beneficio con el mayor costo de enfriamiento del sistema y el posible incremento de la viscosidad del solvente.

¿Cuándo es preferible usar un empaque estructurado?

Un empaque estructurado es la mejor opción cuando el proceso opera bajo vacío o con restricciones estrictas de caída de presión, cuando los caudales de gas son muy altos y se requiere una gran capacidad hidráulica, o cuando el sistema maneja fluidos no espumantes y relativamente limpios. También se prefiere en columnas de gran diámetro donde el empaque al azar genera una caída de presión inaceptable. Aunque tiene un costo inicial más elevado, el ahorro energético acumulado durante la operación suele compensar la inversión adicional en un plazo relativamente corto, especialmente en procesos que funcionan de forma continua las 24 horas del día.

¿Qué software se utiliza para simular estas columnas?

Los simuladores de procesos más utilizados en la industria y en la academia para diseñar y simular columnas de absorción son Aspen Plus, Aspen HYSYS y ProMax. Estos programas disponen de módulos específicos para columnas de absorción que integran datos de equilibrio termodinámico, correlaciones de transferencia de masa y modelos hidráulicos para diferentes tipos de empaques y platos. En el ámbito académico, también se usan herramientas más accesibles como ChemSep o incluso hojas de cálculo estructuradas en Excel con correlaciones manuales. La elección del software depende del nivel de detalle requerido, el acceso a licencias y la complejidad del sistema de equilibrio de fases involucrado.

¿Qué ocurre si el caudal de gas varía mucho durante la operación?

Las variaciones significativas en el caudal de gas son uno de los mayores desafíos operativos en columnas de absorción. Si el caudal baja demasiado en una columna de platos perforados, el líquido gotea por los agujeros sin que el gas pueda sostenerlo, lo que se denomina weeping o goteo, y la eficiencia cae drásticamente. Si el caudal sube en exceso, el sistema puede alcanzar el punto de inundación. Por eso, en procesos con caudales variables, se prefieren platos de válvulas o de campanas, que toleran rangos de operación más amplios, o bien empaques con mayor flexibilidad hidráulica. El diseño debe especificar claramente el rango de turndown admisible.

¿Es posible diseñar una columna de absorción sin datos experimentales?

En teoría sí, pero con limitaciones importantes. Para sistemas donde el soluto es una sustancia común (CO₂, H₂S, SO₂, NH₃), existen en la literatura correlaciones de equilibrio, coeficientes de difusión y constantes de Henry bien documentados que permiten hacer un diseño razonablemente confiable. Sin embargo, para solventes nuevos, mezclas complejas o condiciones de operación poco convencionales, los datos de la literatura pueden no ser representativos y el diseño basado en ellos puede tener errores significativos. En esos casos, siempre se recomienda realizar ensayos piloto o en columna de laboratorio antes de escalar al tamaño industrial, para validar los supuestos del diseño y ajustar los factores de seguridad.

¿Qué papel juega el distribuidor de líquido en el rendimiento de la columna?

El distribuidor de líquido es uno de los internos más críticos de una columna de relleno, aunque con frecuencia no recibe la atención que merece. Su función es asegurar que el solvente se reparta de manera uniforme sobre toda la sección transversal del lecho desde el inicio. Si la distribución es deficiente, algunas zonas del empaque permanecen sin mojar, lo que reduce el área interfacial activa y disminuye la eficiencia global. Un buen distribuidor debe proporcionar al menos 40 puntos de irrigación por metro cuadrado de sección transversal, y su diseño debe ser robusto frente a variaciones de nivel de líquido o incrustaciones progresivas durante la operación.

¿Cuál es la diferencia entre una columna de absorción y una de destilación?

Aunque ambas son operaciones de transferencia de masa en columnas con internos similares, su principio de separación es diferente. En la destilación, la separación se basa en las diferencias de volatilidad entre los componentes de una mezcla, y tanto el gas como el líquido son generados dentro del sistema mediante el calentamiento y condensación de la propia mezcla. En la absorción, en cambio, se introduce un solvente externo que no forma parte de la mezcla gaseosa original, y la separación se basa en la solubilidad diferencial del soluto en ese solvente. Además, la absorción no implica cambio de fase del componente principal del gas, mientras que en la destilación la evaporación y condensación son esenciales para el proceso.

¿Cómo se sabe cuántas secciones de redistribución necesita una columna alta?

La regla general de diseño indica que se debe instalar un colector-redistribuidor de líquido cada 5 a 8 metros de lecho de relleno, dependiendo del tipo de empaque y del diámetro de la columna. En columnas de diámetro pequeño, el líquido tiende a canalizar menos que en columnas grandes, por lo que el espaciado puede ser algo mayor. Para empaques al azar de tamaño pequeño, la redistribución es más frecuentemente necesaria. El criterio definitivo siempre debe basarse en estudios de distribución de flujo o en las recomendaciones del fabricante del empaque, quien suele proporcionar guías específicas para cada tipo de material y rango de caudal operativo.

¿Por qué a veces no se logra la eficiencia esperada aunque el diseño sea correcto?

Esta situación es más frecuente de lo que parece y generalmente responde a causas operativas o constructivas que el diseño no pudo prever con exactitud. Las más habituales son una instalación defectuosa del empaque (aplastamiento o distribución irregular), espumación del líquido debida a impurezas o aditivos, deterioro del solvente por degradación química a largo plazo, o simplemente una diferencia entre las propiedades reales del gas y las asumidas en el diseño. También puede ocurrir que los datos de equilibrio utilizados no sean exactos para las condiciones reales de temperatura y composición. Realizar pruebas de rendimiento periódicas y comparar los resultados con el modelo de diseño permite identificar la causa raíz y aplicar la corrección adecuada.

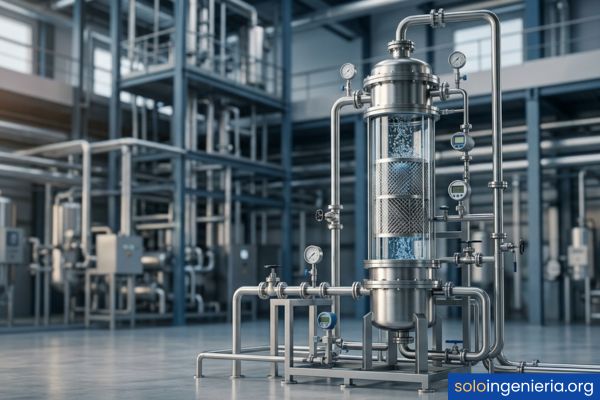

diseño de columnas de absorción de gases

Conclusión

El diseño de columnas de absorción de gases es un proceso que combina termodinámica, transferencia de masa e hidráulica en un conjunto de cálculos interrelacionados. Cada decisión, desde el tipo de empaque hasta la relación L/G, afecta directamente el tamaño del equipo, su costo y su desempeño real en planta.

A lo largo de este artículo has visto los fundamentos de la transferencia de masa, los tipos de columnas disponibles, la metodología para calcular diámetro y altura, los parámetros operativos críticos y las aplicaciones más relevantes en la industria. Con esa base, puedes abordar un diseño preliminar con criterio y seguridad, identificando los puntos donde se requiere mayor precisión o datos experimentales.

Si quieres seguir profundizando en temas de separación, termodinámica de mezclas, simulación de procesos y otros fundamentos de la disciplina, en este sitio web encontrarás más artículos desarrollados con el mismo nivel de detalle y enfoque práctico que acabas de leer.

Sigue aprendiendo:

ingeniero jhonatan chambi

Jhonatan Chambi

Soy ingeniero con amplia experiencia en el desarrollo de proyectos y la divulgación de temas de ingeniería.

A lo largo de mi carrera he aprendido que compartir el conocimiento es fundamental para el crecimiento profesional y personal. Por eso, me esfuerzo en crear contenido útil y accesible para quienes desean adentrarse en el mundo de la ingeniería.

¡Haz clic para puntuar esta entrada!
(Votos: 1 Promedio: 5)
