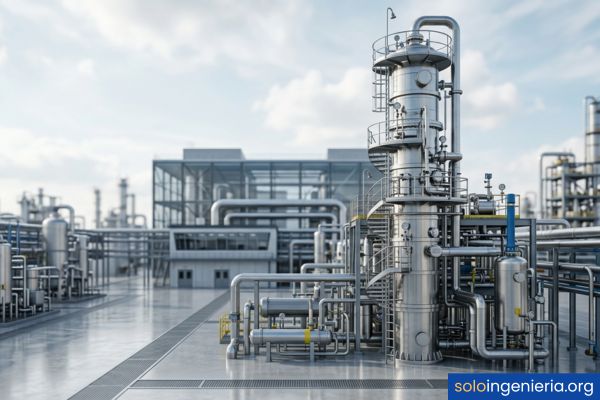

Diseño de plantas industriales químicas

Fundamentos del diseño de plantas químicas

Cuando se habla de diseño de plantas industriales químicas, el punto de partida siempre son sus fundamentos. Estos son los pilares conceptuales y técnicos que todo ingeniero debe dominar antes de comenzar cualquier proyecto. Sin ellos, cualquier decisión posterior puede volverse costosa o incluso peligrosa.

A continuación se presentan los elementos fundamentales que estructuran este tipo de proyectos:

• Definición del proceso productivo: Es el primer paso. Se establece qué se va a producir, a qué escala y mediante qué transformaciones físicas o químicas. Sin esta claridad, no es posible dimensionar ningún otro componente de la planta.
• Selección de tecnología: Se evalúan las rutas tecnológicas disponibles para el proceso. Esto incluye comparar licencias, proveedores y rendimientos para elegir la opción más viable técnica y económicamente.
• Balance de materia y energía: Consiste en calcular con precisión cuánta materia prima entra al sistema, cuánta sale como producto y cuánta se transforma o se pierde. Es el núcleo cuantitativo del diseño.
• Diseño de equipos principales: Se dimensionan reactores, columnas de destilación, intercambiadores de calor, bombas y otros equipos clave según los resultados de los balances previos.
• Integración de servicios industriales: La planta necesita vapor, agua de enfriamiento, electricidad, aire comprimido y otros servicios auxiliares. Su correcta integración garantiza la continuidad operativa.
• Criterios de seguridad desde el diseño: La seguridad no se agrega al final; se incorpora desde las primeras etapas. Esto incluye la selección de materiales, las condiciones de operación y los sistemas de alivio de presión.

Importancia de la ingeniería de procesos

La ingeniería de procesos es la disciplina que transforma una idea de producción en un sistema físico funcional. Sin ella, no habría manera de conectar la química del laboratorio con la realidad industrial a gran escala.

Su rol principal es traducir las reacciones químicas en flujos, temperaturas, presiones y equipos concretos. Un proceso bien diseñado reduce costos de operación, minimiza las pérdidas de materia prima y mejora la calidad del producto final.

Además, la ingeniería de procesos actúa como el puente entre la investigación y la producción. Permite escalar procesos que funcionan en el laboratorio a condiciones industriales, manteniendo la eficiencia y el control de calidad.

Objetivos principales en la construcción industrial

Construir una planta química no es solo levantar estructuras y conectar tuberías. Cada decisión durante la construcción responde a objetivos concretos que determinan el éxito del proyecto.

• Cumplir el presupuesto establecido: Todo proyecto tiene límites financieros. El control de costos durante la construcción evita desviaciones que puedan comprometer la viabilidad económica de la operación.
• Respetar los plazos de entrega: Los retrasos en la construcción generan pérdidas directas, ya que la planta no produce mientras no esté operativa. La gestión del tiempo es tan crítica como la del presupuesto.
• Garantizar la calidad constructiva: Una planta química opera bajo condiciones extremas de presión, temperatura y corrosión. La calidad en la construcción es la primera línea de defensa frente a fallos operativos.
• Asegurar la operabilidad futura: La planta debe diseñarse pensando en quienes la operarán día a día. Esto incluye accesos seguros, instrumentación clara y facilidad de mantenimiento.
• Cumplir con los permisos y regulaciones: Antes de arrancar, la planta debe haber obtenido todos los permisos ambientales, de seguridad y de construcción exigidos por las autoridades competentes.

Etapas críticas del proyecto de ingeniería

Un proyecto de planta química no nace completo de un día para otro. Se desarrolla en etapas bien definidas, y cada una alimenta a la siguiente. Saltarse o descuidar alguna de ellas puede generar errores costosos que se detectan demasiado tarde.

• Ingeniería conceptual: Es la etapa inicial donde se evalúa si el proyecto es técnica y económicamente viable. Se definen los límites del sistema, la tecnología general y una estimación gruesa de costos.
• Ingeniería básica: Aquí se elaboran los diagramas de flujo de proceso (PFD), los balances de materia y energía, y las especificaciones preliminares de los equipos principales.
• Ingeniería de detalle: Es la fase más extensa. Se generan todos los planos constructivos, diagramas de tuberías e instrumentación (P&ID), listas de materiales y especificaciones técnicas definitivas.
• Procura y suministro: Se gestiona la compra y logística de todos los equipos, materiales y componentes. Un retraso en esta etapa puede paralizar toda la construcción.
• Construcción y montaje: Se ejecuta la obra civil, el montaje de equipos y la instalación de tuberías, electricidad e instrumentación. Requiere una supervisión técnica constante.
• Arranque y puesta en marcha: La planta se prueba de forma progresiva. Primero en frío, luego con fluidos reales, hasta alcanzar las condiciones de diseño y la producción estable.

Ingeniería conceptual y estudio de viabilidad

La ingeniería conceptual es el primer filtro de cualquier proyecto. Su misión es responder una pregunta sencilla pero fundamental: ¿Vale la pena seguir adelante? Para eso, se analiza el mercado, se evalúan las tecnologías disponibles y se estiman los costos de inversión con una precisión de ±30 %.

El estudio de viabilidad combina análisis técnico con proyecciones financieras. Se calculan indicadores como el VAN (valor actual neto), la TIR (tasa interna de retorno) y el período de recuperación de la inversión. Estos datos son los que convencen o frenan a los inversores.

En esta etapa también se identifican los principales riesgos del proyecto. No para resolverlos todos de inmediato, sino para tenerlos presentes y planificar con mayor inteligencia las etapas siguientes.

Ingeniería básica: diagramas y balances de materia

La ingeniería básica convierte las ideas conceptuales en documentos técnicos concretos. Es aquí donde el proceso empieza a tomar forma real sobre el papel, y donde los errores todavía son baratos de corregir.

El documento más importante de esta etapa es el diagrama de flujo de proceso (PFD). El PFD muestra cómo fluyen las corrientes de material a través de los equipos principales, con sus temperaturas, presiones y caudales asociados. Es el mapa del proceso.

Los balances de materia verifican que lo que entra al sistema sea igual a lo que sale, contabilizando productos, subproductos y residuos. Los balances de energía hacen lo mismo con el calor y el trabajo involucrados en el proceso.

Ingeniería de detalle y especificaciones técnicas

Si la ingeniería básica dibuja el mapa, la ingeniería de detalle construye el territorio. En esta fase se generan todos los documentos necesarios para que cualquier contratista pueda ejecutar el proyecto sin ambigüedades.

El documento más representativo de esta etapa es el P&ID (diagrama de tuberías e instrumentación). Muestra cada válvula, sensor, bomba y conexión del proceso, con sus dimensiones y materiales exactos.

También se elaboran las hojas de datos de cada equipo, los planos isométricos de tuberías, los diagramas unifilares eléctricos y la lista completa de instrumentos. La precisión en esta etapa determina directamente la calidad de la construcción.

Factores clave en la localización y el layout

¿Dónde se construye una planta química y cómo se distribuyen sus instalaciones internamente? Estas dos preguntas parecen logísticas, pero en realidad tienen un impacto enorme sobre la seguridad, los costos y la eficiencia operativa a largo plazo.

La localización determina el acceso a materias primas, el costo de la tierra, la disponibilidad de mano de obra y la cercanía a los mercados. El layout, por su parte, define cómo se organizan los equipos dentro del terreno para que el proceso fluya de forma lógica, segura y eficiente.

Criterios para la selección del sitio industrial

Elegir mal el sitio de una planta química puede generar sobrecostos operativos que se arrastran durante décadas. A continuación se presentan los criterios técnicos que guían esta decisión:

• Disponibilidad de agua industrial: Muchos procesos químicos requieren grandes volúmenes de agua para enfriamiento, reacciones o limpieza. El sitio debe garantizar un suministro confiable y sostenible.
• Acceso a infraestructura de transporte: La planta necesita recibir materias primas y despachar productos. La cercanía a carreteras, puertos, ferrocarriles o aeropuertos reduce costos logísticos significativos.
• Condiciones geotécnicas del terreno: La capacidad portante del suelo determina el tipo de cimentaciones necesarias. Terrenos débiles o inundables aumentan considerablemente los costos de construcción civil.
• Disponibilidad de servicios básicos: Electricidad, gas natural y telecomunicaciones son indispensables. Su ausencia obliga a instalar generación propia, lo que encarece el proyecto.
• Distancia a poblaciones y zonas sensibles: Las regulaciones exigen mantener distancias mínimas entre instalaciones peligrosas y áreas residenciales, zonas naturales protegidas o fuentes de agua potable.
• Clima y condiciones ambientales: La temperatura, la humedad, los vientos dominantes y el riesgo sísmico influyen en el diseño estructural, los sistemas de ventilación y los equipos de protección.

Optimización de la distribución en planta

Una buena distribución en planta no solo es estética: es funcional. Significa que los equipos están ubicados de forma que el proceso fluya sin interrupciones, el personal trabaje con seguridad y el mantenimiento pueda realizarse sin complicaciones.

El principio básico del layout es que el flujo de materiales sea continuo y en una dirección lógica. Los equipos que pertenecen a la misma etapa del proceso deben estar próximos entre sí, reduciendo la longitud de tuberías y los puntos de fuga potenciales.

Las zonas de riesgo, como depósitos de sustancias inflamables o reactores a alta presión, se ubican en áreas alejadas de las oficinas, laboratorios y accesos principales. Esta separación física es la primera medida de seguridad pasiva del diseño.

También se reservan pasillos y corredores de emergencia con anchos normalizados, para garantizar que los equipos de respuesta puedan actuar con rapidez ante cualquier incidente. El diseño del layout siempre incorpora estos espacios desde el principio, nunca como un añadido posterior.

Seguridad y normativa en instalaciones químicas

La seguridad en una planta química no es una opción ni un capítulo del manual que se lee después de un accidente. Es un requisito técnico, legal y ético que se diseña, construye y gestiona de forma activa durante toda la vida útil de la instalación.

Las consecuencias de ignorar la seguridad van desde pérdidas económicas hasta tragedias humanas y daños ambientales irreversibles. Por eso, tanto los reguladores internacionales como las empresas líderes del sector han desarrollado marcos normativos y metodologías específicas para anticipar y controlar los riesgos.

Análisis de riesgos y protocolos internacionales

El análisis de riesgos es el proceso sistemático mediante el cual se identifican los peligros de una planta, se evalúa la probabilidad de que ocurran y se definen las medidas necesarias para reducirlos a niveles aceptables.

La metodología más utilizada en la industria química es el HAZOP (Hazard and Operability Study). Consiste en reunir a un equipo multidisciplinario que revisa cada sección del proceso usando palabras guía como «más», «menos», «ninguno» o «inverso» para detectar posibles desviaciones peligrosas.

Otras metodologías ampliamente reconocidas incluyen el análisis de árbol de fallos (FTA), el análisis de modos de fallo y efectos (FMEA) y la evaluación cuantitativa de riesgos (QRA). Cada una aporta una perspectiva diferente y son complementarias entre sí.

A nivel internacional, normas como la IEC 61511 (seguridad funcional en la industria de procesos) y los estándares OSHA 29 CFR 1910.119 en Estados Unidos establecen los requisitos mínimos que deben cumplir las plantas. En Europa, la directiva Seveso III regula específicamente las instalaciones con sustancias peligrosas en grandes cantidades.

Para los proyectos que también requieren estándares en sus sistemas de calidad, el cumplimiento de las normas ISO para laboratorios de química complementa de forma directa los protocolos de análisis de riesgos aplicados durante el diseño de la planta.

Cumplimiento de normativas ambientales vigentes

Una planta química tiene el potencial de generar emisiones al aire, vertidos al agua y residuos sólidos que pueden afectar el entorno. Por eso, el marco normativo ambiental es tan exigente como el de seguridad industrial.

Desde la etapa de diseño, se deben incorporar sistemas de tratamiento de efluentes, filtros de emisiones y planes de gestión de residuos. No hacerlo desde el principio obliga a costosas modificaciones posteriores o, peor aún, al cierre de la instalación.

Los límites de emisión permitidos varían según el país y el tipo de sustancia. En muchos casos, las autoridades exigen un Estudio de Impacto Ambiental (EIA) completo antes de otorgar el permiso de construcción. Este documento analiza los efectos del proyecto sobre el aire, el suelo, el agua y la biodiversidad local.

El cumplimiento ambiental no es solo evitar multas. Es también una señal de competitividad: los mercados internacionales valoran cada vez más a los productores que pueden demostrar procesos limpios y responsables con el entorno.

Tecnologías y software de diseño industrial

La forma en que se diseña una planta química ha cambiado radicalmente en los últimos veinte años. Lo que antes requería meses de cálculos manuales hoy se resuelve en días gracias a herramientas de simulación, modelado 3D y gestión integrada de datos. Estas tecnologías no solo aceleran el trabajo: también reducen errores y mejoran la calidad del diseño.

Herramientas de simulación de procesos químicos

Los simuladores de procesos permiten modelar matemáticamente el comportamiento de una planta completa antes de que se construya una sola tubería. Son herramientas indispensables en cualquier proyecto de ingeniería química moderna.

• Aspen Plus / Aspen HYSYS: Son los simuladores de referencia en la industria. Aspen Plus se utiliza especialmente para procesos con reacciones químicas complejas, mientras que HYSYS destaca en procesos de petróleo y gas. Ambos calculan balances de materia, energía y equilibrio de fases.
• Pro/II (AVEVA): Ampliamente usado en refinerías y petroquímicas. Ofrece una interfaz robusta para modelar procesos de destilación, absorción y fraccionamiento a gran escala.
• ChemCAD: Una opción más accesible para proyectos medianos. Permite simular procesos continuos y por lotes, con una curva de aprendizaje menor que los líderes del mercado.
• DWSIM: Simulador de código abierto, gratuito y funcional para propósitos académicos y proyectos de menor complejidad. Es una excelente herramienta de introducción para estudiantes.
• gPROMS: Especializado en modelado dinámico y optimización. Es la elección preferida cuando se necesita simular el comportamiento del proceso bajo condiciones variables o transitorias.

Software CAD y BIM para infraestructura técnica

Mientras los simuladores modelan el proceso, las herramientas CAD y BIM modelan la planta en el espacio físico. Estos entornos digitales permiten diseñar, revisar y coordinar toda la infraestructura de la planta antes de ejecutar cualquier obra.

AutoCAD Plant 3D y PDMS (ahora AVEVA E3D) son los estándares de la industria para el diseño tridimensional de plantas químicas. Permiten modelar tuberías, estructuras, equipos y soportes en un entorno compartido donde varios equipos trabajan simultáneamente.

La metodología BIM (Building Information Modeling) va un paso más allá: no solo representa la geometría, sino que integra información técnica, costos, plazos y especificaciones en un único modelo digital. Esto facilita la detección temprana de interferencias entre disciplinas y mejora la coordinación entre ingeniería civil, mecánica, eléctrica e instrumentación.

Herramientas como Navisworks permiten hacer revisiones de interferencias (clash detection) entre los diferentes modelos de disciplina, identificando conflictos físicos en el diseño antes de que lleguen a la obra. Esto representa un ahorro enorme en tiempo y en costos de modificaciones en campo.

Sostenibilidad y eficiencia en la planta

Diseñar una planta química eficiente ya no es solo una cuestión de reducir costos operativos. Hoy, la sostenibilidad es también una exigencia del mercado, los reguladores y la sociedad. Las plantas que se diseñan pensando en el mínimo impacto ambiental son más competitivas, más seguras y tienen una mayor vida útil.

Estrategias de eficiencia energética

La energía representa uno de los mayores costos operativos en cualquier planta química. Reducir su consumo sin sacrificar productividad es uno de los desafíos más relevantes del diseño moderno. A continuación se describen las estrategias más efectivas:

• Integración de calor mediante redes de intercambiadores: El método pinch permite calcular la máxima recuperación de calor entre corrientes calientes y frías del proceso, minimizando el uso de servicios externos como vapor o agua de refrigeración.
• Cogeneración de calor y electricidad (CHP): Aprovecha el calor residual de la generación eléctrica para satisfacer demandas térmicas del proceso. Esto aumenta significativamente la eficiencia global del sistema energético de la planta.
• Optimización del aislamiento térmico: Tuberías y equipos mal aislados generan pérdidas continuas de calor. Un estudio detallado del aislamiento puede reducir el consumo energético global entre un 5 y un 15 %.
• Uso de motores de alta eficiencia: Las bombas, compresores y ventiladores son los mayores consumidores eléctricos de una planta. Reemplazarlos por equipos de alta eficiencia (IE3 o IE4) reduce significativamente la factura energética.
• Control avanzado de procesos (APC): Los sistemas de control predictivo y multivariable mantienen el proceso cerca de su punto óptimo de operación, evitando derroches de energía causados por variaciones no controladas.

Gestión de residuos y economía circular

En el diseño de plantas industriales químicas, la generación de residuos ya no puede tratarse como un problema que se gestiona al final del proceso. El enfoque moderno es diseñar procesos que minimicen los residuos desde su origen, siguiendo los principios de la química verde y la economía circular.

La jerarquía de gestión de residuos establece un orden claro de prioridades: primero, reducir la generación; luego, reutilizar dentro del propio proceso; después, reciclar; y solo como último recurso, tratar y eliminar de forma controlada.

Un ejemplo concreto es el aprovechamiento de subproductos que antes se consideraban residuos. En muchas plantas, los gases de cola se utilizan como combustible interno, los lodos de tratamiento se convierten en enmienda para suelos agrícolas y el calor de los efluentes se recupera antes de su vertido. Este enfoque, aplicado también en sectores como la ingeniería química en la industria de bebidas, demuestra que la circularidad no es exclusiva de la industria pesada.

Preguntas frecuentes

¿Cuáles son las fases del diseño de una planta?

El diseño de una planta química sigue una secuencia lógica que comienza con la ingeniería conceptual, donde se evalúa si el proyecto es viable. Luego avanza hacia la ingeniería básica, que genera los diagramas de proceso y los balances de materia y energía. Después viene la ingeniería de detalle, con todos los planos constructivos y especificaciones. Finalmente, se ejecutan la procura, la construcción y la puesta en marcha. Cada fase valida a la anterior antes de continuar.

¿Qué software es mejor para el diseño químico?

No existe un único software ideal, ya que cada herramienta tiene un área de especialización. Para simulación de procesos, Aspen Plus y Aspen HYSYS son los más reconocidos a nivel industrial por su precisión y versatilidad. Para diseño en tres dimensiones, AVEVA E3D y AutoCAD Plant 3D son las referencias del sector. Si estás comenzando, DWSIM es una excelente opción gratuita para aprender los fundamentos de la simulación sin costo alguno.

¿Cómo se garantiza la seguridad operativa en la planta?

La seguridad operativa se garantiza mediante una combinación de análisis de riesgos desde el diseño, sistemas de protección instrumentados, procedimientos operativos claros y formación continua del personal. Metodologías como el HAZOP identifican peligros antes de que la planta entre en funcionamiento. Además, los sistemas de alivio de presión, los detectores de gas y las válvulas de seguridad actúan como barreras físicas que previenen accidentes incluso cuando ocurren desviaciones del proceso.

¿Qué importancia tiene el balance de energía en el diseño?

El balance de energía es fundamental porque determina cuánto calor debe suministrarse o extraerse en cada etapa del proceso. Sin él, no es posible dimensionar correctamente los intercambiadores de calor, los sistemas de refrigeración ni las calderas. Un balance mal calculado puede resultar en equipos sobredimensionados que encarecen la inversión inicial o, peor, en equipos subdimensionados que no alcanzan las condiciones de operación necesarias para producir con la calidad requerida.

¿Cuánto tiempo lleva diseñar y construir una planta química?

El tiempo total depende del tamaño y la complejidad del proyecto. Una planta de escala media puede tardar entre tres y siete años desde el inicio del estudio conceptual hasta la puesta en marcha. La ingeniería conceptual y básica suelen requerir entre seis meses y un año. La ingeniería de detalle puede extenderse otro año o más. La construcción es la fase más larga e impredecible, ya que está sujeta a condiciones climáticas, logística de suministros y disponibilidad de mano de obra calificada.

¿Qué diferencia hay entre un PFD y un P&ID?

El PFD (diagrama de flujo de proceso) muestra la secuencia general de operaciones, los equipos principales y las condiciones de operación como temperatura, presión y caudal. Es una representación simplificada del proceso. El P&ID (diagrama de tuberías e instrumentación) es mucho más detallado: incluye cada válvula, sensor, instrumento de control, línea de tuberías con su diámetro y material, y todos los sistemas auxiliares. El P&ID es el documento de referencia durante la construcción y la operación de la planta.

¿Qué es la integración de calor y por qué se usa?

La integración de calor es una técnica de optimización energética que aprovecha el calor disponible en las corrientes calientes del proceso para precalentar las corrientes frías, reduciendo así la necesidad de fuentes de calor externas como vapor o quemadores. Se basa en el método pinch, que identifica la máxima recuperación de calor posible dentro de un sistema. Se usa porque puede reducir el consumo energético de una planta entre un 20 y un 40 %, lo que representa un ahorro económico muy significativo a lo largo de la vida operativa de la instalación.

¿Cómo influye la escala en el diseño de la planta?

La escala de producción determina prácticamente todo en el diseño: el tamaño de los equipos, la capacidad de las líneas de suministro, los sistemas de control y los requisitos de seguridad. Pasar de una planta piloto a una planta de escala comercial no es simplemente multiplicar las dimensiones; implica analizar fenómenos de transferencia de calor y masa que se comportan de forma diferente a gran escala. Por eso, el escalado de procesos es una disciplina técnica específica que requiere experiencia y validación experimental cuidadosa.

¿Qué papel juega la automatización en las plantas químicas modernas?

La automatización es el sistema nervioso de una planta química moderna. Los sistemas de control distribuido (DCS) y los controladores lógicos programables (PLC) regulan de forma continua las variables del proceso: temperatura, presión, nivel y flujo. Esto garantiza una operación estable, reduce la intervención manual y disminuye el riesgo de errores humanos. Además, los sistemas avanzados de control predictivo optimizan en tiempo real el rendimiento del proceso, maximizando la producción y minimizando el consumo de recursos.

¿Cuáles son los errores más comunes en proyectos de ingeniería química?

Uno de los errores más frecuentes es subestimar los costos en las etapas iniciales, lo que genera tensiones financieras durante la construcción. Otro problema común es la falta de integración entre disciplinas, donde los diseños de proceso, civil y eléctrico se desarrollan de forma aislada y luego generan interferencias en campo. También es habitual subestimar los tiempos de procura de equipos especiales, que pueden tardar más de doce meses en fabricarse. Finalmente, iniciar la construcción sin haber congelado el diseño de ingeniería produce cambios costosos y retrasos significativos.

Conclusión

El diseño de plantas industriales químicas es un proceso técnico riguroso que combina ingeniería, planificación, normativa y sostenibilidad en un solo proyecto. Cada etapa, desde el estudio conceptual hasta la puesta en marcha, tiene un propósito claro y un impacto directo sobre la seguridad, la eficiencia y la viabilidad del conjunto.

A lo largo de este artículo has visto los fundamentos del diseño, las fases críticas del proyecto, la importancia de la localización y el layout, los estándares de seguridad y las herramientas tecnológicas que hacen posible todo este proceso. Conocer estos elementos te permite entender mejor cómo funciona una planta desde adentro y tomar decisiones más fundamentadas en tu formación o en tu práctica profesional.

Este tema es amplio y está en constante evolución. Si quieres seguir profundizando en la ingeniería de procesos, la simulación industrial o la normativa aplicada, en este sitio web encontrarás más contenidos relacionados que pueden complementar lo que acabas de leer.
