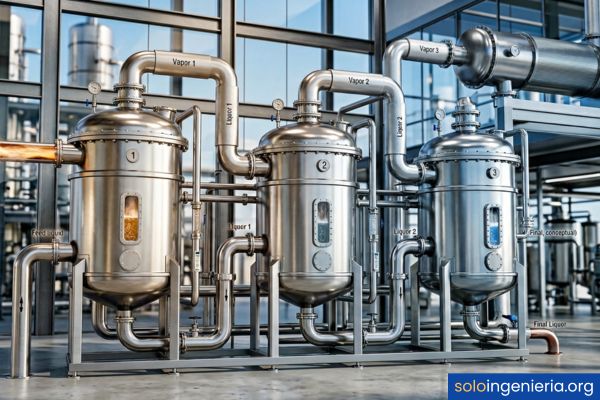

Un evaporador de múltiple efecto es un sistema que concentra líquidos aprovechando el vapor generado en cada etapa como fuente de calor para la siguiente. Esto reduce considerablemente el consumo de energía en procesos industriales como la producción de azúcar, la concentración de jugos o el tratamiento de aguas residuales.
Principios de la evaporación de múltiple efecto
Para entender cómo funciona un evaporador de múltiple efecto, primero hay que tener claros los principios que hacen posible todo el proceso. Estos sistemas se apoyan en conceptos físicos y termodinámicos que permiten reutilizar la energía de forma continua.
A continuación se presentan los principios fundamentales que rigen esta tecnología:
- Transferencia de calor por condensación: El vapor cede su calor latente al líquido a concentrar, sin que ambos fluidos entren en contacto directo.
- Cascada de presiones decrecientes: Cada efecto opera a una presión inferior a la del anterior, lo que permite que el vapor generado pueda hervir el líquido del siguiente efecto.
- Ebullición a temperatura reducida: Al disminuir la presión, el punto de ebullición del líquido baja, facilitando la evaporación sin necesidad de más calor externo.
- Reutilización del vapor secundario: El vapor producido en cada efecto se convierte en el agente calefactor del efecto siguiente, reduciendo el consumo de vapor vivo.
- Concentración progresiva del líquido: A medida que el líquido pasa de un efecto al siguiente, pierde agua y aumenta su concentración de soluto.
- Balance de masa y energía simultáneo: El diseño del sistema exige que se cumplan tanto el balance de materia como el energético en cada uno de los efectos.
Definición y concepto fundamental en ingeniería
Un evaporador de múltiple efecto es un equipo de operación unitaria que conecta en serie dos o más cuerpos evaporadores, llamados efectos. Cada uno trabaja a condiciones de presión y temperatura distintas, creando una cadena de aprovechamiento energético.
El concepto nació en el siglo XIX, cuando el ingeniero Norbert Rillieux aplicó este principio a la industria azucarera. Desde entonces, se convirtió en uno de los avances más importantes de la ingeniería química industrial.
La esencia del sistema es simple: el vapor que sale de un efecto todavía contiene energía calorífica suficiente para provocar la ebullición en el siguiente efecto, siempre que este opere a menor presión y temperatura.
El principio de reutilización del calor latente
El calor latente es la energía que absorbe o libera un fluido al cambiar de fase, sin modificar su temperatura. En los evaporadores de múltiple efecto, este concepto es el motor de todo el sistema.
Cuando el vapor producido en el primer efecto llega a la cámara del segundo efecto, cede su calor latente al líquido que está dentro. Al hacerlo, el vapor se condensa y libera energía que provoca una nueva evaporación.
Este ciclo se repite efecto tras efecto. La clave es que la energía inicial del vapor vivo se multiplica funcionalmente, ya que cada kilogramo de vapor genera evaporación en varios efectos en lugar de en uno solo.
Importancia de la eficiencia térmica en el proceso
La eficiencia térmica determina cuánta agua se puede evaporar por cada unidad de energía consumida. En un evaporador de simple efecto, un kilogramo de vapor evapora aproximadamente un kilogramo de agua. En sistemas de múltiple efecto, esa relación mejora drásticamente.
En un sistema de tres efectos, por ejemplo, un kilogramo de vapor vivo puede evaporar cerca de 2,5 kilogramos de agua. En sistemas de cinco o más efectos, ese valor puede superar los 4 kilogramos evaporados por kilogramo de vapor consumido.
Esta mejora no es infinita. Cada efecto adicional añade resistencia al flujo de calor y reduce la diferencia de temperatura disponible entre efectos. Llega un punto en que agregar más efectos deja de ser económicamente rentable.
La eficiencia térmica también depende de factores como la elevación del punto de ebullición, las pérdidas de calor al ambiente, la resistencia de los tubos de transferencia y la calidad del vapor entrante. Un diseño optimizado considera todos estos factores de forma simultánea, lo que convierte al balance térmico en una herramienta indispensable para el ingeniero.
Además, la correcta selección del número de efectos implica un análisis económico: el ahorro en vapor debe superar el costo de la inversión en equipo adicional. Este equilibrio entre costo operativo y costo de capital es la base del diseño racional de estos sistemas.
Componentes esenciales del sistema de evaporación
Un evaporador de múltiple efecto no es solo una serie de recipientes conectados. Cada componente cumple una función específica y su buen funcionamiento depende de que todos trabajen de forma coordinada.
A continuación se describen los componentes principales que conforman estos sistemas:
- Cuerpo del evaporador (efecto): Recipiente donde ocurre la evaporación del líquido. Contiene la cámara de calefacción y el espacio de vapor.
- Calandria o intercambiador de calor: Haz de tubos por donde circula el vapor calefactor. Es la superficie de transferencia de calor entre el vapor y el líquido.
- Espacio de vapor: Zona superior del evaporador donde el vapor generado se separa del líquido concentrado antes de pasar al siguiente efecto.
- Separador de gotas o demixter: Dispositivo que evita que el vapor arrastre partículas de líquido, protegiendo la calidad del proceso.
- Condensador final: Condensa el vapor del último efecto usando agua de enfriamiento, cerrando el ciclo energético del sistema.
- Sistema de generación de vacío: Mantiene la presión baja en los efectos finales, reduciendo el punto de ebullición del líquido a concentrar.
- Bombas de trasferencia: Mueven el líquido concentrado entre efectos cuando la diferencia de presión no es suficiente para hacerlo por gravedad.
- Instrumentación y control: Sensores de temperatura, presión y nivel que regulan el funcionamiento continuo y seguro del sistema.
Cámaras de calefacción o calandrias
La calandria es el corazón del evaporador. Es un intercambiador de calor de carcasa y tubos donde el vapor calefactor fluye por el lado de la carcasa y el líquido a concentrar circula dentro de los tubos, o viceversa, dependiendo del diseño.
Los tubos de la calandria están fabricados con materiales de alta conductividad térmica y resistencia a la corrosión. El acero inoxidable y el cobre son los más utilizados en la industria alimentaria y química, respectivamente.
La eficiencia de la transferencia de calor en la calandria depende del área superficial de los tubos, del coeficiente global de transferencia de calor y de la diferencia de temperatura entre el vapor y el líquido. Un ensuciamiento progresivo de los tubos reduce significativamente esta eficiencia con el tiempo.
Espacio de vapor y separadores de gotas
Sobre la calandria existe una zona amplia llamada espacio de vapor. Aquí, el vapor generado se separa del líquido concentrado por efecto de la diferencia de densidades. El vapor, mucho más ligero, sube hacia la salida superior del cuerpo del evaporador.
El problema es que, durante la ebullición vigorosa, el vapor puede arrastrar pequeñas gotas de líquido concentrado. Si estas gotas pasan al siguiente efecto, contaminan el vapor calefactor y reducen la pureza del condensado.
Para evitar esto, se instalan separadores de gotas o demixers, que son dispositivos que obligan al vapor a cambiar de dirección bruscamente. Las gotas, por su mayor inercia, no pueden seguir la trayectoria del vapor y caen de vuelta al cuerpo del evaporador.
Condensadores y sistemas de generación de vacío
El condensador final recibe el vapor del último efecto del sistema. Su función es condensarlo usando agua fría, convirtiendo ese vapor en agua líquida que puede desecharse o reutilizarse. Este paso cierra el balance energético del sistema.
Existen dos tipos principales: el condensador barométrico, donde el vapor entra en contacto directo con el agua de enfriamiento, y el condensador de superficie, donde los fluidos no se mezclan. La elección depende de si el condensado debe recuperarse sin contaminación.
El sistema de vacío, generalmente formado por eyectores de vapor o bombas de vacío, mantiene la presión baja en los últimos efectos del sistema. Esto permite que el líquido hierva a temperaturas mucho más bajas, lo que protege productos sensibles al calor y reduce el consumo de energía.
Mecanismo de operación y transferencia de calor
El funcionamiento de un evaporador de múltiple efecto se basa en un flujo continuo de energía y materia que recorre cada efecto en secuencia. El vapor vivo entra al primer efecto, cede calor al líquido y genera vapor secundario. Ese vapor secundario pasa al segundo efecto y repite el proceso.
El vapor generado en la caldera entra al primer efecto a alta presión y temperatura. Es la única fuente externa de energía del sistema.
El vapor condensa en la carcasa de la calandria y cede su calor latente al líquido dentro de los tubos, que comienza a hervir.
El vapor generado por la ebullición sale del primer efecto y se dirige a la cámara calefactora del segundo efecto, donde se repite el ciclo.
Mientras avanza por los efectos, el líquido pierde agua y su concentración de soluto aumenta hasta alcanzar el valor objetivo del proceso.
La tasa de transferencia de calor en cada efecto está determinada por la ecuación Q = U • A • ΔT, donde U es el coeficiente global de transferencia, A es el área de la superficie y ΔT es la diferencia de temperatura disponible entre el vapor calefactor y el líquido en ebullición.
El papel de la diferencia de presiones entre efectos
Para que el vapor del primer efecto pueda calentar el líquido del segundo, su temperatura de condensación debe ser superior a la de ebullición del líquido en ese efecto. Esto solo es posible si la presión en el segundo efecto es menor que en el primero.
Esta diferencia de presiones es lo que impulsa el flujo de vapor de un efecto al siguiente. Sin ella, el sistema no funcionaría, ya que el vapor fluiría en la dirección equivocada o simplemente no transferiría calor.
La presión disminuye progresivamente de un efecto al siguiente, y el último efecto generalmente trabaja por debajo de la presión atmosférica, es decir, en condiciones de vacío. Esto reduce el punto de ebullición del líquido y permite procesar productos sensibles al calor.
Gradiente de temperaturas y punto de ebullición
El gradiente de temperatura total del sistema es la diferencia entre la temperatura del vapor vivo que entra al primer efecto y la temperatura del vapor que sale del último efecto hacia el condensador. Este gradiente se reparte entre todos los efectos del sistema.
A medida que la concentración del líquido aumenta, su punto de ebullición real se eleva por encima del del agua pura a esa presión. Este fenómeno se llama elevación del punto de ebullición (EPE) y reduce el gradiente de temperatura útil disponible para la transferencia de calor en cada efecto.
Economía del sistema y ahorro de vapor vivo
La economía de un evaporador se define como los kilogramos de agua evaporada por cada kilogramo de vapor vivo consumido. Es el indicador más directo de la eficiencia del sistema y determina el costo operativo del proceso de concentración.
El ahorro de vapor vivo se traduce directamente en menor consumo de combustible en la caldera y menores emisiones. Sin embargo, cada efecto adicional requiere mayor superficie de intercambio de calor, lo que eleva el costo de inversión. El número óptimo de efectos resulta del análisis económico que equilibra ambos factores.
Tipos de alimentación en evaporadores múltiples
La forma en que el líquido a concentrar recorre los distintos efectos del sistema se llama configuración de alimentación. Esta elección afecta directamente la temperatura a la que trabaja el líquido más concentrado, el consumo de energía en bombeo y la calidad del producto final.
A continuación se presentan los tipos de alimentación más comunes:
- Alimentación hacia delante (Forward Feed): El líquido entra al primer efecto y avanza en el mismo sentido que el vapor calefactor. Es la configuración más común y simple.
- Alimentación hacia atrás (Backward Feed): El líquido entra al último efecto y se bombea en sentido contrario al flujo de vapor. Requiere bombas entre efectos, pero trabaja el líquido concentrado a mayor temperatura.
- Alimentación en paralelo: El líquido fresco entra simultáneamente a cada efecto y el concentrado sale de cada uno por separado. Se usa cuando el producto cristaliza fácilmente.
- Alimentación mixta o combinada: Combina las configuraciones anteriores según las necesidades del proceso. Permite mayor flexibilidad operativa.
Alimentación hacia delante o Forward Feed
En la alimentación hacia delante, el líquido fresco entra al primer efecto, que es el que opera a mayor presión y temperatura. Desde allí, fluye naturalmente hacia los efectos siguientes aprovechando la diferencia de presión, sin necesidad de bombas intermedias.
Esta configuración es la más económica en términos de equipamiento y la más fácil de operar. Sin embargo, tiene una desventaja: el líquido más concentrado se encuentra en el último efecto, que trabaja a la temperatura más baja del sistema. Esto puede elevar la viscosidad del producto y dificultar la transferencia de calor.
Es ideal cuando el producto es sensible al calor, ya que el líquido aumenta su concentración mientras baja la temperatura, protegiendo compuestos que podrían degradarse con el calor del primer efecto.
Alimentación hacia atrás o Backward Feed
En la alimentación hacia atrás, el líquido fresco entra al último efecto, que es el de menor temperatura y presión. Desde allí, se bombea hacia los efectos anteriores, avanzando en sentido contrario al flujo del vapor calefactor.
Esta configuración tiene la ventaja de que el líquido más concentrado se procesa en el primer efecto, que trabaja a mayor temperatura. Esto reduce la viscosidad del producto concentrado y mejora la transferencia de calor en esa etapa crítica.
El inconveniente es que requiere bombas entre cada par de efectos para mover el líquido contra el gradiente de presión. Esto eleva los costos operativos y la complejidad del sistema. Se aplica principalmente cuando el líquido concentrado tiene alta viscosidad a baja temperatura y necesita calor para fluir con facilidad.
Alimentación en paralelo y flujo mixto
En la alimentación en paralelo, el líquido fresco se distribuye simultáneamente entre todos los efectos. Cada efecto recibe su propia porción de líquido fresco y lo concentra de forma independiente. Los productos concentrados de cada efecto se recogen por separado o se combinan al final.
Esta configuración se usa principalmente cuando el producto tiende a cristalizar durante la concentración, ya que evitar el trasvase de líquido concentrado entre efectos reduce el riesgo de obstrucciones.
El flujo mixto combina diferentes configuraciones en distintos tramos del sistema. Por ejemplo, los primeros efectos pueden operar en Forward Feed y los últimos en Backward Feed. Esta flexibilidad permite adaptar el proceso a las características específicas del líquido y del producto final.
Ventajas y limitaciones del múltiple efecto
Como cualquier tecnología industrial, el evaporador de múltiple efecto tiene puntos fuertes que justifican su uso masivo, pero también limitaciones que el ingeniero debe considerar antes de elegirlo como solución para un proceso.
| Ventajas | Limitaciones |
|---|---|
| Reduce considerablemente el consumo de vapor vivo por kilogramo de agua evaporada. | La inversión inicial en equipos es significativamente mayor que en un simple efecto. |
| Permite procesar grandes volúmenes de líquido de forma continua y estable. | A mayor número de efectos, menor diferencia de temperatura disponible por efecto. |
| El uso de vacío en los últimos efectos protege productos sensibles al calor. | La elevación del punto de ebullición reduce la fuerza impulsora en cada efecto. |
| El sistema puede adaptarse a diferentes configuraciones de alimentación según el producto. | El control operativo es más complejo que en sistemas de simple efecto. |
| Reduce las emisiones asociadas al consumo energético del proceso industrial. | El ensuciamiento de los tubos puede degradar rápidamente la eficiencia global. |
| Permite recuperar el condensado de cada efecto para reutilizarlo en el proceso. | Requiere más espacio físico y una ingeniería de diseño más exigente. |
Optimización del consumo energético industrial
La optimización energética en estos sistemas va más allá de simplemente añadir efectos. Existen estrategias adicionales que los ingenieros aplican para exprimir al máximo la eficiencia del proceso sin incrementar indefinidamente la inversión.
El vapor del último efecto se comprime mecánicamente o con vapor vivo para devolverlo al primer efecto como calefactor. Esto puede reducir el consumo de energía hasta un 70 %.
Usar los condensados calientes de cada efecto para precalentar el líquido de alimentación reduce la demanda de calor en el primer efecto y mejora el balance general del sistema.
El ensuciamiento progresivo de los tubos es una de las principales causas de pérdida de eficiencia. Los programas de limpieza química o mecánica son clave para mantener el rendimiento del sistema.
La correcta instrumentación y el control automático del sistema permiten mantener las condiciones de operación óptimas de forma continua, evitando pérdidas por variaciones en la presión, temperatura o caudal de alimentación.
Elevación del punto de ebullición y sus efectos
Cuando un sólido se disuelve en agua, el punto de ebullición de la solución sube por encima del del agua pura. Este fenómeno, llamado elevación del punto de ebullición (EPE), tiene un impacto directo y negativo en el rendimiento de cada efecto del sistema.
La EPE consume parte del gradiente de temperatura disponible entre efectos. Si el vapor calefactor llega a 110 °C y el líquido hierve a 108 °C en lugar de 100 °C, la fuerza impulsora de transferencia de calor se reduce de 10 °C a solo 2 °C.
Cuanto mayor es la concentración del soluto, mayor es la EPE. Esto significa que los últimos efectos del sistema, donde el líquido ya está muy concentrado, son los más afectados por este fenómeno.
El diseñador debe incluir la EPE en el balance térmico del sistema. Si no se considera adecuadamente, el sistema no podrá mantener las tasas de evaporación previstas y el producto no alcanzará la concentración deseada. Ignorar la EPE es uno de los errores más comunes en el diseño preliminary de estos equipos.
Consideraciones sobre el costo de inversión inicial
Añadir efectos a un sistema de evaporación reduce el costo operativo, pero incrementa el costo de capital. Cada efecto adicional requiere un cuerpo de evaporador completo, con su calandria, espacio de vapor, instrumentación, cañerías y válvulas.
Cada efecto suma equipos, materiales y mano de obra especializada. El costo total no es lineal: los primeros efectos adicionales generan el mayor ahorro energético por unidad de inversión.
El número óptimo de efectos es aquel donde el ahorro anual en vapor generado compensa el costo de la inversión adicional en un período razonable, generalmente entre dos y cinco años.
En industrias como la farmacéutica o la alimentaria, los materiales de alta calidad como el acero inoxidable grado sanitario elevan considerablemente el costo de cada efecto adicional.
El análisis económico también debe incluir los costos de mantenimiento, el costo del espacio físico disponible en la planta y la disponibilidad de mano de obra especializada para operar y mantener un sistema más complejo. Por eso, el trabajo de un ingeniero químico en una planta farmacéutica incluye este tipo de análisis técnico-económico como parte de sus responsabilidades habituales.
Aplicaciones en la industria química y alimentaria
Los evaporadores de múltiple efecto están presentes en prácticamente todas las industrias que necesitan concentrar líquidos a gran escala. Su capacidad para procesar volúmenes elevados con bajo consumo energético los convierte en la solución preferida para muchos procesos industriales.
Concentración de jugos y productos lácteos
En la industria alimentaria, la concentración de jugos de frutas y productos lácteos es una de las aplicaciones más importantes de estos equipos. El objetivo es reducir el contenido de agua para facilitar el transporte, aumentar la vida útil del producto y prepararlo para procesos posteriores como el secado por atomización.
Los jugos de naranja, manzana o tomate se concentran hasta alcanzar entre 60 y 70 °Brix. El uso de vacío en los últimos efectos preserva los aromas y vitaminas sensibles al calor.
La leche se concentra en evaporadores de múltiple efecto antes de secarse por atomización para producir leche en polvo. El proceso cuida la proteína y la grasa para mantener la calidad nutricional.
El suero, subproducto de la fabricación de queso, se concentra en estos equipos para obtener proteína de suero concentrada (WPC), un ingrediente valioso en la industria deportiva y farmacéutica.
La clave en estas aplicaciones es la baja temperatura de operación que permiten los sistemas de vacío, ya que los productos alimentarios pierden calidad organoléptica y nutricional cuando se someten a temperaturas elevadas durante largos períodos.
Tratamiento de efluentes y desalinización de agua
En el tratamiento de aguas residuales industriales, los evaporadores de múltiple efecto permiten concentrar los contaminantes disueltos hasta reducir el volumen de efluente que debe gestionarse. Esto facilita su tratamiento posterior, reduce los costos de disposición y, en algunos casos, permite recuperar materiales valiosos del líquido concentrado.
Algunos procesos industriales buscan eliminar por completo la descarga de efluentes líquidos. El evaporador de múltiple efecto es el corazón de estos sistemas, concentrando el agua residual hasta obtener un sólido seco.
En regiones con escasez de agua dulce, se usan evaporadores de múltiple efecto para desalar el agua de mar. El condensado producido es agua pura que puede usarse para consumo humano o procesos industriales.
En la desalinización, el sistema opera de forma similar al proceso de concentración, pero el objetivo es el condensado puro, no el líquido concentrado. Esta tecnología compite con la ósmosis inversa en grandes plantas de tratamiento de agua en zonas áridas. El conocimiento de las propiedades termodinámicas del amoníaco y otros fluidos es relevante cuando se diseñan los sistemas de refrigeración o vacío que acompañan a estos equipos.
Producción de azúcar y recuperación de solventes
La producción de azúcar de caña fue, históricamente, la primera industria en adoptar masivamente el evaporador de múltiple efecto. El jugo de caña, con una concentración inicial de sacarosa cercana al 15 %, debe concentrarse hasta superar el 60 % antes de la cristalización. Esta operación se realiza en sistemas de cuatro a cinco efectos.
El sistema aprovecha el vapor generado en los evaporadores para alimentar otros procesos de la planta, como el calentamiento de agua o la generación eléctrica, maximizando la eficiencia global de la fábrica.
En procesos farmacéuticos y químicos, los solventes orgánicos mezclados con agua pueden separarse y recuperarse por evaporación. El múltiple efecto permite hacer esto de forma económica y con mínima pérdida de solvente.
El licor negro, subproducto del proceso de fabricación de papel kraft, se concentra en evaporadores de múltiple efecto hasta alcanzar la concentración necesaria para quemarlo en la caldera de recuperación.
Preguntas frecuentes
¿Qué es la economía de un evaporador de múltiple efecto?
La economía es un indicador numérico que expresa cuántos kilogramos de agua se evaporan por cada kilogramo de vapor vivo que consume el sistema. En un evaporador de simple efecto, la economía es aproximadamente 1. A medida que se añaden efectos, este valor aumenta, lo que significa que el sistema aprovecha mejor cada unidad de energía que consume. Es el parámetro central para evaluar la eficiencia del proceso de concentración.
¿Cuántos efectos se pueden añadir a un sistema?
En teoría, se pueden añadir tantos efectos como se desee, pero en la práctica el número está limitado por factores técnicos y económicos. Cada efecto adicional reduce la diferencia de temperatura disponible entre efectos, lo que disminuye la fuerza impulsora de transferencia de calor. Industrialmente, los sistemas más comunes tienen entre tres y siete efectos. Más allá de ese rango, el ahorro energético adicional no justifica el costo de inversión ni la complejidad operativa del equipo.
¿Por qué disminuye la presión en cada efecto sucesivo?
La presión disminuye intencionalmente de un efecto al siguiente para que el vapor producido en un efecto pueda condensar y ceder calor al líquido del efecto siguiente. Si todos los efectos operaran a la misma presión, la temperatura del vapor y la del líquido serían iguales y no habría transferencia de calor posible. La diferencia de presión es, por tanto, la condición física que hace que el sistema funcione como una cadena de aprovechamiento energético en cascada.
¿Cuál es la diferencia entre efecto y etapa?
En el contexto de los evaporadores, el término efecto se refiere a cada cuerpo evaporador independiente que forma parte del sistema en serie. El término etapa, en cambio, se usa con más frecuencia en operaciones como la destilación o la extracción, donde cada etapa representa un equilibrio entre fases. Aunque en ocasiones se usan de forma informal como sinónimos, en ingeniería de evaporación el término técnico correcto y específico es efecto, no etapa.
¿Cómo afecta la viscosidad del líquido al rendimiento del sistema?
Cuando un líquido aumenta su concentración de soluto, su viscosidad también crece, y esto dificulta la circulación dentro de los tubos de la calandria. Una viscosidad elevada reduce el coeficiente de transferencia de calor y puede ocasionar puntos calientes en la superficie de los tubos, favoreciendo el ensuciamiento y la degradación del producto. En líquidos muy viscosos, la elección de la configuración de alimentación y el tipo de evaporador son decisiones críticas para mantener el rendimiento del proceso.
¿Qué tipos de evaporadores se utilizan en sistemas de múltiple efecto?
Los tipos más comunes son el evaporador de tubos verticales cortos, el de tubos verticales largos de circulación ascendente o descendente, el de película descendente y el de circulación forzada. Cada uno tiene ventajas específicas según las características del líquido. Los de película descendente son muy usados en la industria láctea y de jugos porque ofrecen tiempos de residencia muy cortos, lo que protege los productos sensibles al calor.
¿Se puede usar el múltiple efecto para productos que cristalizan?
Sí, aunque requiere diseños especiales que eviten la obstrucción de los tubos por depósitos de cristales. En la industria azucarera y en la producción de sal, se usan evaporadores de circulación forzada que mantienen el líquido en movimiento continuo, reduciendo la probabilidad de que los cristales se adhieran a las superficies de transferencia de calor. La alimentación en paralelo también es útil en estos casos, ya que evita el trasvase de líquido muy concentrado entre efectos.
¿Qué pasa si hay gases no condensables en el sistema?
Los gases no condensables, como el aire que puede entrar por fugas en el sistema de vacío, se acumulan en las cámaras de vapor y forman una capa aislante sobre los tubos de la calandria. Esto reduce drásticamente el coeficiente de transferencia de calor y puede hacer que el sistema pierda eficiencia rápidamente. Por eso, los evaporadores tienen purgas periódicas de gases no condensables y el sistema de vacío debe mantener una estanqueidad rigurosa en todas sus conexiones.
¿Cómo se controla el nivel de líquido dentro de cada efecto?
El nivel de líquido en cada efecto se controla mediante sensores de nivel instalados en el cuerpo del evaporador, que actúan sobre válvulas de control de la alimentación o de la salida del líquido concentrado. Mantener el nivel correcto es fundamental: un nivel demasiado alto puede inundar el espacio de vapor y arrastrar líquido con el vapor; un nivel demasiado bajo puede dejar los tubos de la calandria sin líquido y provocar su sobrecalentamiento y daño.
¿Con qué frecuencia se deben limpiar los evaporadores industriales?
La frecuencia de limpieza depende del tipo de producto que se procesa, la dureza del agua utilizada y las condiciones de operación. En la industria láctea, la limpieza puede requerirse cada ocho a veinticuatro horas de operación continua. En otras industrias con productos menos propensos al ensuciamiento, los intervalos pueden ser de varios días o semanas. El ensuciamiento no solo reduce la eficiencia térmica, sino que también puede comprometer la calidad microbiológica o química del producto final.
Conclusión
A lo largo de este artículo has podido conocer en profundidad cómo funciona un evaporador de múltiple efecto, desde los principios físicos que lo hacen posible hasta sus componentes, configuraciones de alimentación y campos de aplicación. Este sistema es uno de los más ingeniosos de la ingeniería de procesos, porque convierte el vapor generado en cada etapa en el motor de la siguiente.
Entender la diferencia de presiones entre efectos, la elevación del punto de ebullición, la economía del sistema y los tipos de alimentación te da las herramientas conceptuales para analizar y diseñar procesos de concentración más eficientes. Estos conocimientos son útiles tanto si estás en la etapa de formación como si ya trabajas en entornos industriales donde se toman decisiones sobre equipos de evaporación.
Si quieres seguir profundizando en temas de procesos industriales, transferencia de calor y operaciones unitarias, en este sitio web encontrarás más contenidos relacionados que complementan lo que acabas de leer, siempre con el mismo enfoque técnico, claro y accesible que caracteriza a esta sección de ingeniería química.
