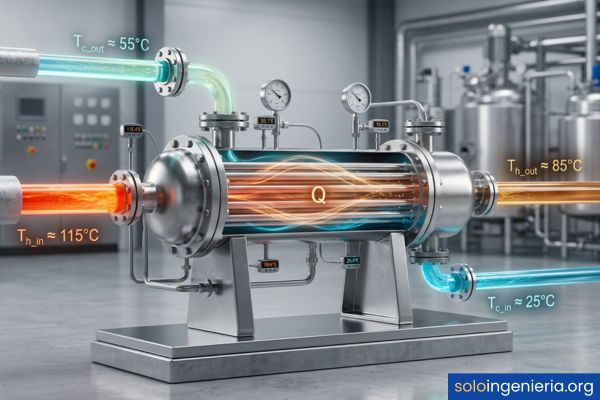

Balance de energía en un intercambiador de calor

Fundamentos del balance térmico en ingeniería

Para entender cómo funciona un intercambiador de calor, primero hay que dominar los fundamentos que sostienen cualquier análisis térmico en ingeniería. Estos conceptos son el punto de partida para calcular, diseñar y verificar cualquier sistema de transferencia de energía.

A continuación, se presentan los fundamentos esenciales del balance térmico:

• Energía interna: Es la energía almacenada en las moléculas de un fluido. Cuando un fluido se calienta o se enfría, su energía interna cambia, y ese cambio es lo que se mide en el balance.
• Entalpía: En sistemas de flujo continuo, la entalpía reemplaza a la energía interna como variable de referencia. Representa la energía disponible para transferir calor a presión constante.
• Flujo másico: Es la cantidad de masa que circula por el sistema por unidad de tiempo. Junto con el calor específico, define cuánta energía puede transportar cada corriente.
• Calor específico (Cp): Indica cuánta energía necesita absorber o ceder un kilogramo de un fluido para cambiar su temperatura en un grado. Es un dato clave en el cálculo del balance.
• Diferencia de temperatura: Es el motor de la transferencia de calor. Sin diferencia de temperatura entre los fluidos, no hay intercambio de energía posible.
• Pérdidas de calor al ambiente: En la práctica, ningún sistema es perfectamente aislado. Una parte de la energía se pierde hacia el entorno, y el balance debe contemplar esa pérdida para ser preciso.

Principio de conservación de la energía aplicado

El principio de conservación de la energía establece que la energía no se crea ni se destruye, solo se transforma o se transfiere. En un intercambiador de calor, esto significa que toda la energía que pierde el fluido caliente debe aparecer en algún lugar del sistema.

En condiciones ideales, esa energía pasa íntegramente al fluido frío. En condiciones reales, una parte se disipa al ambiente. Por eso, el balance energético siempre debe incluir un término de pérdidas si el sistema no está perfectamente aislado.

Este principio se puede expresar de forma sencilla como:

Energía entrada = Energía salida + Energía acumulada

En un sistema en estado estacionario, la energía acumulada es igual a cero. Esto simplifica enormemente el análisis, porque solo hay que igualar entradas y salidas.

La aplicación de este principio en ingeniería química no se limita a los intercambiadores de calor. También se usa en reactores, columnas de destilación, evaporadores y cualquier equipo donde haya flujo de energía. Sin embargo, en los intercambiadores es donde resulta más directo y más fácil de visualizar, porque hay dos corrientes bien definidas con temperaturas y flujos conocidos.

Un aspecto que muchos estudiantes pasan por alto es que la conservación de la energía se aplica al sistema completo, no solo a cada fluido por separado. Si se analiza únicamente el fluido caliente, se obtiene el calor cedido. Si se analiza solo el frío, se obtiene el calor absorbido. El balance energético completo iguala ambos valores.

Cuando hay pérdidas de calor al ambiente, la ecuación se ajusta así: el calor cedido por el fluido caliente es igual al calor absorbido por el fluido frío más las pérdidas. Este ajuste es fundamental para que el balance tenga sentido físico en instalaciones industriales reales.

Primera ley de la termodinámica en sistemas abiertos

La primera ley de la termodinámica, aplicada a sistemas abiertos, es la base matemática del balance de energía en cualquier equipo por el que circula un fluido. Un intercambiador de calor es, por definición, un sistema abierto: los fluidos entran, intercambian energía y salen.

Para un sistema abierto en estado estacionario, la primera ley establece que:

Q − W = ṁ • [(h₂ − h₁) + (v₂² − v₁²)/2 + g•(z₂ − z₁)]

Donde Q es el calor transferido, W es el trabajo realizado, ṁ es el flujo másico, h es la entalpía específica, v es la velocidad del fluido, g es la gravedad y z es la altura. En un intercambiador de calor, los términos de energía cinética y potencial son despreciables, y el trabajo de eje es nulo porque no hay partes móviles.

Con esas simplificaciones, la ecuación queda reducida a:

Q = ṁ • (h₂ − h₁)

Esta expresión es el punto de partida de todo cálculo de balance térmico en intercambiadores. La entalpía de salida menos la entalpía de entrada, multiplicada por el flujo másico, da exactamente el calor intercambiado.

Cuando los fluidos no cambian de fase, el cambio de entalpía se puede expresar como Cp • ΔT, y la ecuación se convierte en la fórmula clásica que se usa en la mayoría de los cálculos de ingeniería. Cuando sí hay cambio de fase, hay que incluir el calor latente, como se verá más adelante.

Es importante entender que la primera ley no impone ninguna restricción sobre la dirección del proceso, solo sobre la cantidad de energía. La dirección del flujo de calor, siempre del fluido caliente al frío, está gobernada por la segunda ley de la termodinámica.

En el campo de la ingeniería química, dominar esta formulación permite analizar no solo intercambiadores, sino también reactores con intercambio térmico, sistemas de cogeneración y redes de intercambiadores complejas.

Ecuación general de balance de energía

La ecuación general que rige el balance de energía en un intercambiador de calor parte de igualar el calor cedido por el fluido caliente con el calor absorbido por el fluido frío. Esta es la expresión central de todo el análisis térmico.

Esta ecuación es válida cuando los fluidos no cambian de fase y sus propiedades se pueden considerar constantes en el rango de temperaturas del proceso. Si hay cambio de fase, la expresión se modifica para incluir el calor latente correspondiente.

Balance para fluidos sin cambio de fase (calor sensible)

El calor sensible es el que produce un cambio de temperatura en el fluido sin que este cambie de estado. Es el caso más común en los intercambiadores industriales: agua que se calienta, aceite que se enfría, aire que intercambia calor con un gas, entre otros ejemplos.

La ecuación aplicada a este caso es:

Q = ṁ • Cp • (T_salida − T_entrada)

Esta expresión es directa: si se conocen el flujo másico, el calor específico y las dos temperaturas, el calor transferido se calcula con una sola operación. El signo del resultado indica el sentido del flujo de calor: positivo si el fluido absorbe energía, negativo si la cede.

Una forma práctica de recordar esto es que el fluido caliente siempre tiene un ΔT negativo (baja temperatura) y el frío siempre tiene un ΔT positivo (sube temperatura).

En la práctica, el calor específico se evalúa a la temperatura media del fluido entre entrada y salida. Esto mejora la exactitud del resultado sin complicar demasiado el cálculo, especialmente cuando el rango de temperatura es amplio.

Balance para fluidos con cambio de fase (calor latente)

Cuando uno de los fluidos cambia de estado —por ejemplo, vapor que condensa o líquido que se evapora—, la temperatura permanece constante durante el proceso de cambio de fase. En ese tramo, no hay variación de temperatura, pero sí hay transferencia de energía.

Esa energía se llama calor latente, y se calcula como:

Q = ṁ • λ

Donde λ es el calor latente de cambio de fase en J/kg. Este valor es característico de cada sustancia y depende de la presión a la que ocurre el cambio de fase. Por ejemplo, el agua a 100 °C y 1 atm tiene un calor latente de vaporización de 2.257.000 J/kg.

En muchos intercambiadores industriales, el proceso combina calor sensible y calor latente. Primero, el fluido llega a la temperatura de cambio de fase (calor sensible), luego cambia de estado (calor latente) y, en algunos casos, continúa calentándose o enfriándose (calor sensible de nuevo). El balance total debe sumar todos estos tramos.

Un ejemplo típico es el condensador de una planta de vapor: el vapor de agua entra como vapor sobrecalentado, cede calor sensible hasta alcanzar la temperatura de saturación, luego condensa (calor latente) y, en algunos diseños, continúa enfriándose como líquido. Cada tramo requiere una ecuación distinta, y el balance total es la suma de las tres.

Este tipo de análisis también es fundamental al estudiar un evaporador de múltiple efecto, donde el vapor generado en un efecto es el fluido caliente del siguiente, y el balance energético entre efectos define toda la eficiencia del sistema.

Ejemplo práctico: Intercambiador de tubo y coraza

El intercambiador de tubo y coraza es uno de los equipos más utilizados en la industria química, petroquímica y de alimentos. Su diseño permite manejar grandes flujos de fluido con eficiencia, y es el ejemplo clásico para aplicar el balance de energía.

Diagrama de flujo y corrientes de entrada y salida

Antes de resolver cualquier balance de energía, es fundamental identificar y dibujar las corrientes del sistema. Esto evita errores de signo y permite visualizar claramente qué entra, qué sale y en qué dirección fluye la energía.

En el diagrama se observa que los fluidos circulan en contracorriente: el aceite entra por la izquierda y el agua entra por la derecha. Esta configuración maximiza la diferencia de temperatura en toda la longitud del equipo, lo que mejora la eficiencia de la transferencia de calor.

Cálculo paso a paso del balance de energía

Con los datos del problema y el diagrama de corrientes claro, se puede proceder al cálculo. El proceso sigue un orden lógico: primero se calcula el calor cedido por el fluido caliente, luego se usa ese valor para encontrar la variable desconocida del fluido frío y, finalmente, se verifica el balance.

Cálculo del calor cedido por el fluido caliente

El primer paso es calcular cuánta energía cede el aceite al enfriarse de 130 °C a 75 °C. Aplicando la ecuación de calor sensible:

Este resultado representa la carga térmica del equipo en este caso de ejemplo. Toda la energía que cede el aceite tiene que aparecer en el fluido frío, porque el sistema se asumió perfectamente aislado.

Determinación del flujo de masa o temperatura desconocida

Una vez calculado el calor cedido por el fluido caliente, se usa ese mismo valor para encontrar la variable desconocida del fluido frío. En este caso, la incógnita es la temperatura de salida del agua.

Si la incógnita fuera el flujo másico del fluido frío en lugar de la temperatura, el procedimiento sería el mismo: se despeja ṁ_c de la ecuación, con las temperaturas conocidas. La ecuación del balance siempre tiene una sola incógnita si el resto de los datos están definidos.

Estimación de la carga térmica del sistema

La carga térmica del sistema es el valor de Q que el intercambiador debe manejar. En el ejemplo, es de 288,75 kW. Este dato es fundamental para seleccionar el área de transferencia de calor necesaria.

La correcta estimación de la carga térmica también es necesaria en el proceso de selección de bombas para fluidos viscosos, ya que el calentamiento o enfriamiento del fluido cambia su viscosidad y, por tanto, afecta las condiciones de bombeo a lo largo del circuito.

Verificación del calor absorbido por el fluido frío

El último paso del balance es verificar que el calor calculado para el fluido frío coincide con el calor cedido por el fluido caliente. Esta comprobación confirma que el balance está cerrado y que no hay errores de cálculo.

Con este resultado, el balance queda verificado. El calor cedido por el aceite es prácticamente igual al calor absorbido por el agua, lo que confirma que el análisis es correcto y que la temperatura de salida del fluido frío fue bien determinada.

Factores que afectan la precisión del balance

En la práctica, el balance de energía en un intercambiador de calor nunca es perfectamente exacto. Existen varios factores que introducen errores o desviaciones respecto al cálculo teórico. Conocerlos permite tomar decisiones más realistas en el diseño y la operación.

• Pérdidas de calor al ambiente: Ningún sistema está perfectamente aislado. Parte de la energía que cede el fluido caliente se disipa hacia el entorno, lo que reduce el calor disponible para el fluido frío.
• Incrustaciones (fouling) en las superficies: Con el tiempo, los depósitos de minerales, óxidos o materia orgánica sobre las paredes reducen la transferencia de calor real. Esto hace que el intercambiador opere por debajo de su diseño teórico.
• Variación del calor específico con la temperatura: El Cp no es siempre constante. En rangos amplios de temperatura, puede cambiar significativamente, y usar un valor fijo introduce un error en el cálculo del balance.
• Errores de medición en las temperaturas: Los termómetros y sensores tienen una tolerancia de medida. Una pequeña diferencia en la temperatura medida puede causar una desviación apreciable en el valor de Q calculado.
• Flujos másicos mal determinados: Si los caudalímetros no están correctamente calibrados, los flujos de masa usados en el balance estarán equivocados, y el resultado del balance no reflejará la realidad del sistema.
• Distribución no uniforme del flujo: En algunos diseños, el fluido no circula de manera uniforme por todos los tubos o canales. Eso crea zonas con mayor o menor transferencia de calor que no quedan representadas en el modelo ideal.

Consideraciones técnicas y suposiciones comunes

Para simplificar el análisis y hacerlo manejable, los ingenieros suelen trabajar con un conjunto de suposiciones bien establecidas. Estas no son caprichosas: están respaldadas por la experiencia y permiten obtener resultados suficientemente precisos para la mayoría de las aplicaciones industriales.

A continuación, se presentan las suposiciones más frecuentes:

• Sistema en estado estacionario: Las condiciones no cambian con el tiempo. Temperaturas, flujos y propiedades son constantes a lo largo de la operación.
• Sistema perfectamente aislado: No hay intercambio de calor entre el equipo y el ambiente. Todo el calor cedido por un fluido lo absorbe el otro.
• Propiedades termofísicas constantes: Se asume que el calor específico, la densidad y la viscosidad no varían con la temperatura en el rango de operación.
• Sin trabajo de eje: El intercambiador no tiene partes móviles, por lo que el término de trabajo mecánico en la primera ley es nulo.
• Energía cinética y potencial despreciables: Los cambios de velocidad y de altura son muy pequeños comparados con los cambios de entalpía.
• Sin reacciones químicas: No ocurren reacciones dentro del intercambiador. Solo hay transferencia de energía térmica entre los fluidos.

Operación en estado estacionario

El estado estacionario es la condición en la que todas las variables del sistema son constantes en el tiempo. No hay acumulación ni reducción de energía dentro del intercambiador: lo que entra sale en la misma proporción.

Durante los arranques o las paradas de un proceso industrial, el sistema opera en estado transitorio. En esos momentos, el balance de energía es más complejo porque hay acumulación de calor en las paredes y en los fluidos del equipo. Para operaciones en régimen permanente, la hipótesis de estado estacionario es completamente válida y ampliamente aceptada en la práctica industrial.

Propiedades termofísicas constantes de los fluidos

Asumir que el calor específico y otras propiedades termofísicas son constantes simplifica enormemente los cálculos. En muchos casos, esta suposición es razonable si el rango de temperatura del proceso no es demasiado amplio.

Cuando las propiedades varían significativamente, la solución es evaluar el Cp a la temperatura media del fluido entre entrada y salida. En casos más exigentes, se divide el intercambiador en tramos y se aplica el balance en cada uno de ellos por separado.

Preguntas frecuentes

¿Qué es la diferencia de temperatura media logarítmica (LMTD)?

La diferencia de temperatura media logarítmica, conocida como LMTD por sus siglas en inglés, es el valor promedio ponderado de la diferencia de temperatura entre los dos fluidos a lo largo de todo el intercambiador. Se usa porque la diferencia de temperatura no es constante en ningún punto del equipo, sino que varía desde un extremo al otro. Su fórmula es ΔT_lm = (ΔT₁ − ΔT₂) / ln(ΔT₁/ΔT₂), donde ΔT₁ y ΔT₂ son las diferencias de temperatura en cada extremo. Este valor es imprescindible para calcular el área de transferencia de calor necesaria mediante la ecuación Q = U•A•ΔT_lm.

¿Cómo se calcula la eficiencia de un intercambiador de calor?

La eficiencia de un intercambiador de calor se define como la relación entre el calor realmente transferido y el calor máximo que podría transferirse si el intercambiador tuviera un área infinita. El calor máximo teórico lo cedería el fluido con menor capacidad calorífica si experimentara la máxima diferencia de temperatura posible, es decir, la diferencia entre las temperaturas de entrada de ambos fluidos. La eficiencia, también llamada efectividad, se expresa como un valor entre 0 y 1, siendo 1 el caso ideal e inalcanzable en la práctica real. Un valor de efectividad por encima de 0,8 se considera muy bueno en la mayoría de las aplicaciones industriales.

¿Por qué el balance de calor nunca es perfecto en la práctica?

En cualquier instalación real, siempre hay una diferencia entre el calor cedido por el fluido caliente y el calor medido en el fluido frío. Esto ocurre por varias razones simultáneas: las pérdidas de calor hacia el ambiente a través del aislamiento imperfecto, los errores inherentes a los instrumentos de medida, las incrustaciones que reducen la transferencia real y la variación de las propiedades termofísicas con la temperatura. Además, los caudalímetros industriales tienen una tolerancia típica del 1 % al 3 %, lo que por sí solo puede generar diferencias apreciables en el balance. Por eso, en ingeniería se acepta como balanceado todo sistema con un error de cierre inferior al 5 %.

¿Cuándo se debe utilizar el método NTU-Efectividad?

El método NTU-Efectividad es especialmente útil cuando no se conocen las temperaturas de salida de los fluidos y se quiere determinar el rendimiento del intercambiador sin resolver ecuaciones iterativas. Resulta más práctico que el método LMTD en situaciones de diseño de verificación, es decir, cuando el equipo ya existe y se quiere predecir cómo responde ante cambios de caudal o temperatura de entrada. El parámetro NTU, que significa número de unidades de transferencia, combina el coeficiente global, el área y la capacidad calorífica mínima. Cuanto mayor es el NTU, mayor es la efectividad del intercambiador, aunque la relación no es lineal.

¿Qué diferencia hay entre un intercambiador en paralelo y uno en contracorriente?

En un intercambiador en paralelo, ambos fluidos entran por el mismo extremo del equipo y fluyen en la misma dirección hasta la salida. En el de contracorriente, cada fluido entra por un extremo opuesto. La diferencia práctica es muy importante: la configuración en contracorriente permite diferencias de temperatura más uniformes a lo largo del equipo y puede alcanzar intercambios de calor más elevados con la misma área. En configuración paralela, la temperatura de salida del fluido frío nunca puede superar la temperatura de salida del fluido caliente, lo que limita su uso en aplicaciones donde se necesita un calentamiento intenso del fluido frío.

¿Cuántas corrientes puede manejar un intercambiador de calor al mismo tiempo?

El intercambiador de calor más común maneja exactamente dos corrientes: una que cede calor y otra que lo absorbe. Sin embargo, existen diseños especiales llamados intercambiadores de múltiples corrientes o intercambiadores multicanal, donde tres o más fluidos intercambian calor simultáneamente dentro del mismo equipo. Este tipo de configuración es frecuente en la industria criogénica y en plantas de procesamiento de gas natural, donde se necesita enfriar o calentar varios fluidos al mismo tiempo con la mayor eficiencia posible. El balance de energía para estos equipos es más complejo, pero el principio fundamental sigue siendo el mismo: la energía total cedida es igual a la energía total absorbida.

¿Qué es el coeficiente global de transferencia de calor U?

El coeficiente global de transferencia de calor U es un valor que resume en un solo número la resistencia total al paso del calor entre los dos fluidos. Incluye la resistencia convectiva del fluido caliente sobre la pared, la resistencia conductiva a través del material de la pared, la resistencia convectiva del fluido frío y las posibles resistencias adicionales por incrustaciones. Se expresa en unidades de W/(m²•K). Un U alto significa que el calor se transfiere con facilidad, mientras que un U bajo indica que alguna resistencia está limitando el proceso. Su valor depende de las velocidades de los fluidos, sus propiedades físicas, la geometría del equipo y el estado de limpieza de las superficies.

¿Cómo influye el flujo másico en el resultado del balance?

El flujo másico es uno de los parámetros más influyentes en el balance de energía, porque aparece directamente multiplicado en la ecuación Q = ṁ • Cp • ΔT. Si el flujo másico de un fluido aumenta manteniendo todo lo demás constante, ese fluido puede transportar más energía por unidad de tiempo, lo que se traduce en un menor cambio de temperatura. Por el contrario, si el flujo disminuye, el fluido experimenta un mayor calentamiento o enfriamiento para transferir la misma cantidad de calor. Esta relación directa hace que el control del caudal sea una herramienta clave para regular la operación de un intercambiador en planta sin necesidad de modificar el equipo físicamente.

¿Qué ocurre en el balance de energía si hay condensación parcial del vapor?

Cuando un vapor se condensa parcialmente dentro del intercambiador, el balance de energía se vuelve más complejo porque hay una mezcla de vapor y líquido en el lado caliente. En ese caso, no se puede usar una sola ecuación de calor sensible para describir todo el proceso. Se debe separar el análisis en dos zonas: la zona donde el vapor todavía es gaseoso y cede calor sensible, y la zona donde ocurre la condensación y se libera el calor latente. Cada zona tiene su propia ecuación y su propia diferencia de temperatura media logarítmica. El balance total es la suma de las cargas térmicas de ambas zonas, y el diseño del área de transferencia debe contemplar las dos regiones por separado para ser correcto.

¿Se puede aplicar el mismo balance de energía a un intercambiador de placas?

Sí, el balance de energía basado en la conservación de la energía aplica a cualquier tipo de intercambiador de calor, independientemente de su geometría o diseño constructivo. Tanto en los de tubo y coraza como en los de placas, los de aletas o los de doble tubo, la ecuación fundamental Q_h = Q_c sigue siendo válida. Lo que cambia entre los distintos tipos de intercambiadores no es el balance energético, sino la forma en que se calcula el coeficiente global U y el área de transferencia de calor. El intercambiador de placas, por ejemplo, tiene coeficientes U mucho más altos que el de tubo y coraza para el mismo par de fluidos, lo que le permite ser más compacto para la misma carga térmica.

Conclusión

A lo largo de este artículo has visto cómo el balance de energía en un intercambiador de calor parte de un principio simple —la conservación de la energía— y se convierte en una herramienta poderosa para calcular temperaturas, flujos y cargas térmicas en sistemas reales. Entender este proceso es fundamental para cualquier estudiante o profesional que trabaje con equipos de transferencia de calor en la industria.

Has explorado los fundamentos teóricos, las ecuaciones para calor sensible y calor latente, un ejemplo numérico completo paso a paso, los factores que afectan la precisión del balance y las suposiciones más utilizadas en la práctica. Todo ese conjunto de herramientas te permite afrontar problemas reales de diseño y verificación de intercambiadores con una base sólida y clara.

Si quieres seguir profundizando en estos temas, en este sitio web encontrarás más contenidos relacionados con la transferencia de calor, el diseño de equipos y otros procesos clave de la ingeniería de procesos, todos explicados con el mismo enfoque práctico y accesible que has encontrado aquí.
