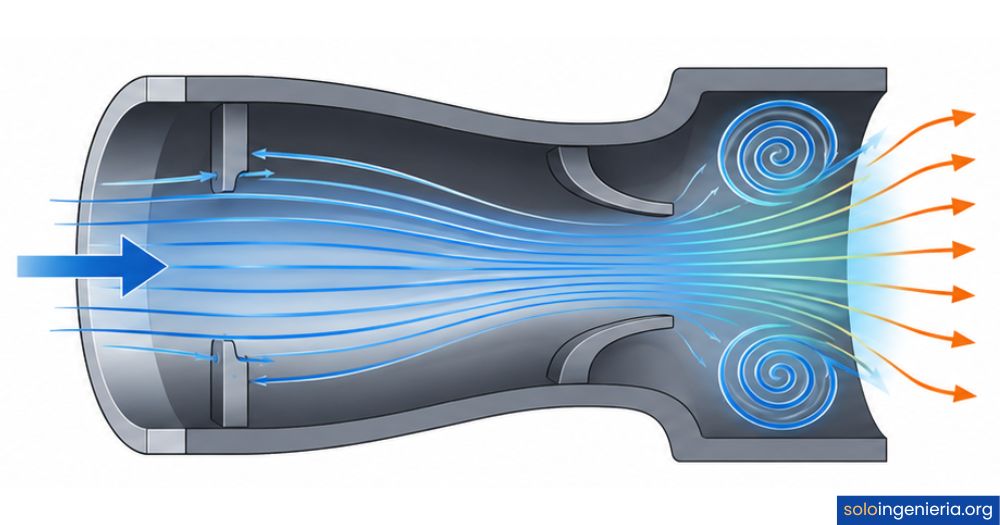

Aerodinámica interna: El flujo que no ves, pero lo mueve todo

¿Qué es la aerodinámica interna?

La aerodinámica interna es la rama de la mecánica de fluidos que estudia el comportamiento del aire —o de cualquier gas— cuando fluye por el interior de un sistema cerrado: un conducto, un motor, una tobera o un difusor. El flujo está completamente confinado entre paredes sólidas, y esa condición cambia de raíz las leyes que lo gobiernan respecto a lo que ocurre en el exterior de un cuerpo.

Para cualquier ingeniero que trabaje con motores, turbinas, sistemas de ventilación o instalaciones aeronáuticas, comprender el flujo interno es tan prioritario como entender el flujo externo. El rendimiento de una máquina depende, en gran medida, de lo que el aire hace dentro de ella: si pierde presión donde no debería, si se vuelve turbulento en el momento equivocado o si la geometría del conducto genera zonas muertas de baja velocidad.

Diferencia entre aerodinámica interna y externa

La aerodinámica externa estudia cómo el aire se mueve alrededor de un objeto, como el ala de un avión o la carrocería de un coche. La aerodinámica interna, en cambio, analiza qué ocurre dentro: dentro de un motor, dentro de una tubería, dentro de una tobera. La diferencia fundamental es que el flujo interno está limitado físicamente por las paredes del sistema, lo que implica que la presión, la velocidad y la temperatura están directamente influenciadas por la geometría de ese espacio.

Esta distinción no es solo conceptual: cambia completamente las herramientas de análisis que se usan. Mientras en aerodinámica externa se trabaja mucho con coeficientes de sustentación y arrastre, en aerodinámica interna el foco está en el perfil de velocidades dentro del conducto, las pérdidas de presión y el comportamiento de la capa límite contra las paredes. Comprender la ingeniería aerodinámica en su conjunto exige conocer ambas caras de esta disciplina.

El flujo confinado como objeto de estudio

Cuando el aire entra en un conducto, su comportamiento cambia de forma inmediata. Las partículas más cercanas a las paredes se frenan por la fricción viscosa, mientras que las del centro tienden a avanzar más rápido. Este gradiente de velocidades entre el centro y las paredes es lo que los ingenieros llaman perfil de velocidades, y su forma depende directamente del tipo de flujo: laminar o turbulento.

El estudio del flujo confinado también incluye fenómenos como las pérdidas de carga, las perturbaciones en cambios de sección y la transferencia de calor entre el fluido y las paredes. Estos factores determinan si un sistema funciona con eficiencia o desperdicia energía en fricción y turbulencia innecesaria. Por eso, la aerodinámica interna no es solo teoría: cada decisión de diseño de un conducto tiene consecuencias medibles en el rendimiento del sistema.

Principios físicos que gobiernan el flujo interno

Todo análisis de flujo interno parte de tres pilares físicos que se aplican de forma conjunta: la conservación de la masa, la conservación de la energía y el comportamiento viscoso del fluido. Sin estos tres principios no es posible predecir qué hará el aire dentro de un sistema cerrado. Cada uno responde una pregunta distinta: cuánto flujo pasa, cómo cambia su velocidad y si el movimiento será ordenado o caótico.

Ecuación de continuidad y conservación de masa

La ecuación de continuidad establece que, en un flujo estacionario, la cantidad de masa que entra a un conducto debe ser igual a la que sale. Matemáticamente, esto se expresa como ρ₁•A₁•V₁ = ρ₂•A₂•V₂, donde ρ es la densidad, A la sección transversal y V la velocidad media. Para flujos incompresibles, donde la densidad es constante, si la sección del conducto se reduce, la velocidad aumenta de forma proporcional. Es el principio que explica, por ejemplo, por qué el agua sale disparada de una manguera cuando aprietas el extremo con el pulgar.

En la práctica, la ecuación de continuidad es la primera herramienta que usa un ingeniero para dimensionar un conducto. Si necesitas que el flujo alcance cierta velocidad en una sección específica, debes calcular qué área transversal produce ese resultado. Cualquier error en este cálculo se traduce directamente en pérdida de rendimiento o en velocidades que dañan el sistema. Este es el punto de partida de todo diseño de flujo interno.

Principio de Bernoulli aplicado a conductos

El principio de Bernoulli describe la relación entre la presión y la velocidad de un fluido en movimiento. En su forma simplificada para flujos incompresibles e ideales, establece que la suma de la presión estática y la presión dinámica se mantiene constante a lo largo de una línea de flujo: p + ½ρv² = constante. Esto significa que cuando el flujo acelera en una sección estrecha del conducto, la presión en ese punto baja.

Este principio tiene aplicaciones directas en el diseño de toberas, difusores e inyectores. Una tobera converge la sección para acelerar el flujo y reducir la presión; un difusor hace lo contrario: ensancha el conducto para recuperar presión a costa de velocidad. En motores de reacción, esta lógica se aplica de forma continua a lo largo de toda la trayectoria del aire: comprimir, calentar, expandir y expulsar el flujo de manera controlada para generar empuje.

Número de Reynolds y tipos de flujo

El número de Reynolds (Re) es un valor adimensional que compara las fuerzas inerciales con las fuerzas viscosas dentro de un fluido. Se calcula como Re = ρ•V•D / μ, donde ρ es la densidad, V la velocidad media, D el diámetro del conducto y μ la viscosidad dinámica. El valor de Re determina si el flujo será laminar, turbulento o estará en una zona de transición, lo que tiene consecuencias directas sobre las pérdidas de energía y el perfil de velocidades dentro del conducto.

¿Cómo se comporta el aire dentro de un conducto?

Imagina que el aire entra a un conducto con un perfil de velocidades completamente uniforme: todas las partículas avanzan a la misma velocidad. Eso dura muy poco. Desde el primer instante, las partículas que rozan las paredes se frenan por la fricción, mientras las del centro mantienen o incrementan su velocidad. Esta perturbación se propaga desde las paredes hacia el interior del conducto a medida que el flujo avanza, creando una región llamada capa límite que crece progresivamente.

Región de entrada y longitud de desarrollo

La región de entrada es la parte inicial del conducto donde el perfil de velocidades todavía no ha alcanzado su forma definitiva. Durante esta fase, la capa límite crece desde las paredes hacia el centro hasta que eventualmente ocupa toda la sección transversal. El punto donde el perfil de velocidades ya no cambia con la distancia se llama longitud de desarrollo hidráulico, y a partir de ahí el flujo se considera completamente desarrollado.

Esta longitud de desarrollo es importante en diseño porque, durante esa zona inicial, el flujo se comporta de forma diferente a la del flujo desarrollado. Las pérdidas de presión son distintas, la transferencia de calor también cambia y las ecuaciones simplificadas de flujo desarrollado no se aplican directamente. Ignorar la región de entrada puede llevar a errores significativos en el dimensionamiento de sistemas térmicos y de propulsión.

Flujo laminar frente a flujo turbulento

En flujo laminar, las partículas de aire se mueven en capas paralelas y ordenadas, sin mezclarse entre sí. El perfil de velocidades toma una forma parabólica clásica: velocidad máxima en el centro y cero en las paredes. Este régimen genera las pérdidas de presión más bajas, pero solo se mantiene a velocidades relativamente bajas o en conductos muy estrechos.

El flujo turbulento, en cambio, implica movimiento desordenado con remolinos y mezcla constante entre capas. El perfil de velocidades se aplana: el centro ya no destaca tanto porque la mezcla distribuye la energía de forma más homogénea. Esto genera mayores pérdidas por fricción, pero también mejora la transferencia de calor y la mezcla de sustancias. En muchos sistemas de combustión, la turbulencia es deliberadamente buscada para mezclar el combustible con el aire de manera eficiente.

Pérdidas de presión: mayores y menores

En todo conducto real, el flujo pierde energía a medida que avanza. Estas pérdidas se clasifican en dos categorías. Las pérdidas mayores son las que se producen por la fricción continua del fluido contra las paredes a lo largo de todo el conducto, y se calculan con la ecuación de Darcy-Weisbach. Las pérdidas menores, en cambio, ocurren en puntos concretos donde la geometría cambia bruscamente: codos, ensanchamientos, contracciones, válvulas o bifurcaciones.

La distinción entre ambas no implica que las pérdidas menores sean menos importantes: en conductos cortos con muchos accesorios, las pérdidas menores pueden superar a las mayores. Diseñar transiciones suaves y evitar cambios bruscos de sección es una de las estrategias más efectivas para reducir las pérdidas energéticas en un sistema de flujo interno. Esto se aplica desde el diseño de ventilación de edificios hasta la entrada de aire de un motor de turbina.

Aplicaciones reales de la aerodinámica interna

La aerodinámica interna no es solo un campo de estudio teórico. Está presente en cada máquina que mueve un gas: en el motor que propulsa un avión, en el sistema que climatiza un edificio, en el túnel donde se prueban diseños antes de fabricarlos. Entender el flujo interno es la diferencia entre un sistema que trabaja con eficiencia y uno que desperdicia energía en fricciones y turbulencias evitables.

Motores de turbina y turbofanes

Los motores de turbina son, quizá, el campo donde la aerodinámica interna alcanza su mayor nivel de complejidad. El aire entra por la entrada del motor, se comprime en varios estadios, se mezcla con combustible en la cámara de combustión, se expande a través de las turbinas y finalmente sale por la tobera generando empuje. Cada uno de esos pasos implica un análisis detallado del flujo interno: velocidades, presiones, temperaturas y pérdidas en cada sección.

En el caso de los turbofanes, el flujo se divide en dos corrientes al entrar al motor: la primaria, que pasa por el núcleo del motor, y la secundaria, que circula por un conducto anular exterior. Esta separación reduce el consumo de combustible, el ruido y las emisiones. El diseño de los conductos que gestionan ambas corrientes es un problema clásico de aerodinámica interna, y cualquier pérdida de presión no deseada en esa zona se traduce directamente en mayor consumo de combustible.

Sistemas de ventilación y climatización

La ventilación y climatización de edificios, aeronaves y vehículos depende por completo de los principios de flujo interno. Los conductos de aire deben diseñarse para distribuir el caudal de forma homogénea, minimizar el ruido generado por turbulencias y garantizar que las pérdidas de presión no obliguen a usar ventiladores más potentes de lo necesario. Un conducto mal diseñado puede provocar zonas sin ventilación adecuada, ruido excesivo y consumo energético muy por encima del óptimo.

El cálculo de la fuerza de arrastre aerodinámico también interviene en estos contextos, ya que las pérdidas de presión dentro de un conducto guardan relación directa con la resistencia que el sistema opone al movimiento del aire. Conocer esas resistencias permite dimensionar correctamente los equipos de impulsión y evitar sobrediseños costosos.

Túneles aerodinámicos internos y ensayos

Los túneles de viento son, paradójicamente, uno de los dispositivos más representativos de la aerodinámica experimental que emplean principios de flujo interno en su funcionamiento. El propio túnel es un conducto de gran sección donde el aire fluye de forma controlada para someter a prueba modelos a escala. Conseguir que el flujo llegue a la sección de ensayo con un perfil uniforme, sin turbulencia inducida por la geometría del túnel, es en sí mismo un problema de aerodinámica interna.

La aerodinámica experimental utiliza estos túneles para validar modelos teóricos y medir fuerzas, presiones y patrones de flujo con instrumentos reales. Los datos obtenidos en los ensayos retroalimentan directamente el diseño de los conductos y los componentes sometidos a prueba, cerrando el ciclo entre teoría y práctica.

Herramientas para analizar el flujo interno

Para predecir con precisión cómo se comportará el aire dentro de un conducto o motor, los ingenieros disponen de dos grandes familias de herramientas: los métodos analíticos basados en ecuaciones y los métodos computacionales que simulan el flujo en un entorno digital. En la práctica, ambos se usan de forma complementaria: los analíticos para obtener estimaciones rápidas y los computacionales para resolver geometrías complejas con detalle.

Métodos analíticos y ecuaciones empíricas

Los métodos analíticos parten de las ecuaciones fundamentales de la mecánica de fluidos: continuidad, Bernoulli y Navier-Stokes, además de correlaciones empíricas derivadas de décadas de experimentos. Para flujo turbulento en conductos circulares, por ejemplo, se usan factores de fricción obtenidos del diagrama de Moody, que relaciona el número de Reynolds con la rugosidad relativa de la pared del conducto. Estas ecuaciones empíricas permiten calcular pérdidas de presión de forma rápida sin necesidad de simulación.

Su limitación es que funcionan bien para geometrías simples y condiciones bien definidas. Cuando el conducto tiene formas irregulares, curvas pronunciadas, múltiples ramificaciones o flujos con intercambio de calor, las ecuaciones analíticas no son suficientes por sí solas. En esos casos, la simulación computacional toma el relevo como herramienta principal.

Simulación computacional (CFD)

La dinámica de fluidos computacional, conocida por sus siglas en inglés CFD (Computational Fluid Dynamics), permite resolver las ecuaciones del flujo sobre una malla numérica que representa la geometría real del conducto o del motor. El software divide el volumen de fluido en miles o millones de pequeñas celdas y calcula en cada una de ellas las variables del flujo: velocidad, presión y temperatura. El resultado es un campo de flujo completo que muestra exactamente qué ocurre en cada punto del sistema, incluidas zonas de recirculación, separación del flujo o puntos de alta temperatura.

La aerodinámica computacional ha transformado la forma en que se diseñan motores, turbinas y sistemas de conducción de aire. Hoy es posible probar docenas de variantes de diseño en el ordenador antes de fabricar un solo prototipo, lo que reduce costes y tiempos de desarrollo de forma considerable. La precisión de los resultados depende de la calidad de la malla, el modelo de turbulencia elegido y la correcta definición de las condiciones de contorno.

Preguntas frecuentes

¿Qué estudia la aerodinámica interna?

La aerodinámica interna estudia el comportamiento del aire y otros gases cuando fluyen por el interior de sistemas cerrados: conductos, motores, turbinas, toberas, difusores y cualquier otro componente donde el flujo esté confinado entre paredes sólidas. Su objetivo es comprender y predecir cómo se distribuyen la velocidad, la presión y la temperatura a lo largo del recorrido del fluido, y cómo esas variables afectan al rendimiento del sistema. Es una rama de la mecánica de fluidos con aplicaciones directas en propulsión, climatización, energía y aeronáutica.

¿En qué se diferencia el flujo laminar del turbulento en un ducto?

En flujo laminar, el aire se mueve en capas paralelas y ordenadas sin mezcla entre ellas, con un perfil de velocidades parabólico y pérdidas de presión relativamente bajas. En flujo turbulento, el movimiento es desordenado, con remolinos y mezcla constante entre capas, lo que aplana el perfil de velocidades y eleva las pérdidas por fricción. La distinción entre uno y otro depende del número de Reynolds: por debajo de 2.300 el flujo es laminar, por encima de 4.000 es turbulento, y entre ambos valores existe una zona de transición inestable.

¿Qué es el número de Reynolds y para qué sirve en flujos internos?

El número de Reynolds es un valor adimensional que compara las fuerzas inerciales de un fluido con sus fuerzas viscosas. En flujos internos se calcula como Re = ρ•V•D / μ, donde ρ es la densidad, V la velocidad media, D el diámetro del conducto y μ la viscosidad dinámica. Su utilidad principal es predecir si el flujo será laminar o turbulento, lo que determina las pérdidas de energía, el perfil de velocidades y la eficiencia del sistema. También es un parámetro de similitud: dos flujos con el mismo número de Reynolds se comportan de forma equivalente aunque los fluidos o las geometrías sean distintos.

¿Qué son las pérdidas de presión en un conducto?

Las pérdidas de presión son la reducción de energía que experimenta el fluido a medida que avanza por el conducto. Se dividen en dos tipos: las pérdidas mayores, producidas por la fricción continua del fluido contra las paredes a lo largo de todo el recorrido, y las pérdidas menores, que ocurren en puntos donde la geometría cambia bruscamente, como codos, ensanchamientos, válvulas o bifurcaciones. Cuantificar estas pérdidas es esencial para dimensionar correctamente los equipos de impulsión —ventiladores, bombas o compresores— que deben vencer esa resistencia para mantener el flujo.

¿Cómo afecta la geometría de un conducto al flujo de aire?

La geometría del conducto determina directamente cómo se distribuye la velocidad del aire, dónde se producen pérdidas de presión y si el flujo permanece adherido a las paredes o se separa. Un cambio brusco de sección genera zonas de recirculación y turbulencia que disipan energía. Una curva pronunciada puede inducir flujo secundario y pérdidas adicionales. Las superficies rugosas incrementan la fricción. Por eso, los ingenieros diseñan transiciones suaves, curvas con radio adecuado y superficies pulidas cuando el rendimiento es prioritario, como en motores de turbina o sistemas de alta eficiencia energética.

¿Dónde se aplica la aerodinámica interna en la ingeniería?

La aerodinámica interna tiene aplicaciones en prácticamente todos los campos de la ingeniería que involucren el movimiento de gases. Los más destacados son la propulsión aeronáutica —motores de turbina y turbofanes—, la climatización y ventilación de edificios, aeronaves y vehículos, los sistemas de escape de motores de combustión interna, las turbinas eólicas e hidráulicas y los túneles de viento utilizados en ensayos experimentales. También es esencial en el diseño de compresores, intercambiadores de calor y reactores químicos donde el flujo de gas debe controlarse con precisión.

¿Qué es la longitud de desarrollo hidráulico?

La longitud de desarrollo hidráulico es la distancia que necesita el flujo dentro de un conducto para que su perfil de velocidades deje de cambiar con la posición y alcance una forma estable y constante. Al entrar al conducto, el flujo tiene un perfil uniforme, pero la fricción con las paredes genera una capa límite que crece hacia el centro. Cuando esa capa límite ocupa toda la sección transversal, el perfil se estabiliza y el flujo se considera completamente desarrollado. Esta longitud depende del número de Reynolds y es diferente para flujo laminar y turbulento, siendo en general más larga para el laminar.

¿Cómo se analiza el flujo interno con herramientas computacionales?

El análisis computacional del flujo interno se realiza mediante la dinámica de fluidos computacional (CFD). El proceso parte del modelado geométrico del sistema, seguido de la generación de una malla numérica que divide el volumen en miles o millones de celdas. Un solver resuelve las ecuaciones de Navier-Stokes en cada celda de forma iterativa hasta que la solución converge. El resultado es un campo completo de velocidades, presiones y temperaturas en todo el dominio. La precisión del análisis depende de la calidad de la malla, el modelo de turbulencia seleccionado y la correcta definición de las condiciones de entrada y salida del flujo.

Conclusión

La aerodinámica interna es la disciplina que explica qué ocurre con el aire cuando fluye por el interior de un sistema: cómo se distribuye su velocidad, cómo pierde presión y qué tipo de movimiento desarrolla según las condiciones del conducto. Sus principios físicos —continuidad, Bernoulli y el número de Reynolds— son la base sobre la que se construye cualquier análisis de flujo confinado.

Ahora que conoces esos principios, puedes empezar a leer el comportamiento de cualquier sistema de conducción de aire con otros ojos: identificar por qué un tramo pierde presión, anticipar si el flujo será laminar o turbulento, o entender qué papel juega la geometría de un conducto en la eficiencia global de una máquina. Esa capacidad de análisis es exactamente lo que distingue a quien solo conoce la teoría de quien sabe aplicarla.

Si este tema te ha generado más preguntas que respuestas, eso es buena señal: significa que estás empezando a pensar como un ingeniero. Este sitio web tiene más contenido sobre ingeniería aerodinámica esperándote, con el mismo enfoque claro y directo que acabas de experimentar.
