La aerodinámica experimental

¿Qué es la aerodinámica experimental?

La aerodinámica experimental es la rama de la ingeniería aerodinámica que estudia el comportamiento del aire sobre cuerpos físicos mediante pruebas controladas y medibles. Su objetivo es obtener datos empíricos reales: fuerzas, presiones, velocidades y patrones de flujo que permiten validar o mejorar un diseño antes de que llegue a producción. No parte de hipótesis abstractas, sino de evidencia obtenida directamente en laboratorio o en condiciones de vuelo.

A diferencia de los enfoques puramente teóricos, la aerodinámica experimental trabaja con modelos físicos sometidos a corrientes de aire reales o simuladas en instalaciones como túneles de viento. Cada medición que se toma en estos entornos controlados aporta información que ninguna ecuación puede generar por sí sola, especialmente en situaciones donde el flujo de aire se vuelve turbulento, complejo o difícil de modelar matemáticamente.

Su lugar dentro de la ingeniería aerodinámica

La aerodinámica experimental forma parte de un ecosistema más amplio que incluye también la teoría matemática y la simulación computacional. Dentro de ese ecosistema, su función específica es proporcionar datos de referencia verificables que sirven tanto para validar modelos teóricos como para detectar fenómenos que las ecuaciones aún no describen con suficiente precisión. Hablamos del campo que conecta el papel con la realidad.

Si tienes interés en profundizar en el marco disciplinar donde se inscribe, la ingeniería aerodinámica abarca desde los principios físicos del flujo hasta las aplicaciones industriales más avanzadas. La experimentación es uno de sus pilares metodológicos más sólidos, precisamente porque genera evidencia que ningún modelo matemático puede fabricar por sí solo.

Diferencia entre aerodinámica experimental y teórica

La aerodinámica teórica trabaja con ecuaciones que describen el comportamiento del fluido en condiciones ideales. La aerodinámica experimental, en cambio, trabaja con el fluido real, con todas sus irregularidades, turbulencias y comportamientos impredecibles. La principal diferencia es que lo experimental no asume condiciones perfectas: mide lo que ocurre de verdad, incluyendo los efectos que ningún modelo matemático habría anticipado.

Principales técnicas de medición experimental

La aerodinámica experimental no se limita a un solo método. A lo largo de décadas de investigación, los ingenieros han desarrollado técnicas complementarias que permiten estudiar distintos aspectos del flujo de aire sobre un objeto. Cada técnica tiene ventajas específicas según el tipo de fenómeno que se quiera medir, la velocidad del flujo o el nivel de detalle que el proyecto requiera.

Túnel de viento: la herramienta central

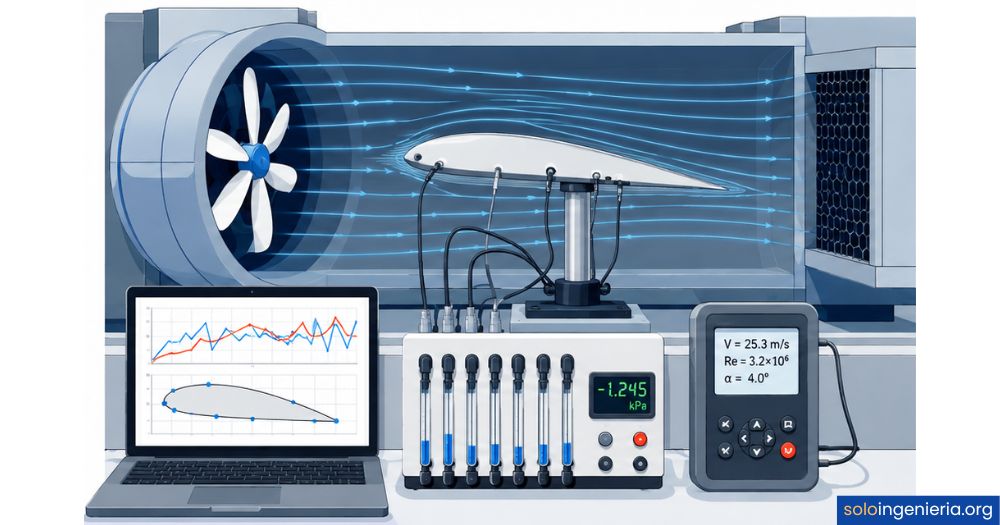

El túnel de viento es la instalación más representativa de la aerodinámica experimental. Genera una corriente de aire controlada que circula alrededor de un modelo estático, permitiendo medir con precisión las fuerzas aerodinámicas que actuarían sobre ese objeto en movimiento real. Su principal ventaja es la repetibilidad: las condiciones de ensayo pueden reproducirse exactamente, lo que facilita comparar diferentes variantes de diseño bajo las mismas circunstancias.

Existen distintos tipos de túneles de viento según la velocidad del flujo que generan. Los subsónicos trabajan a velocidades por debajo de la velocidad del sonido y se usan para estudiar el comportamiento de aviones en despegue, aterrizaje o turbinas eólicas. Los transónicos y supersónicos permiten analizar lo que ocurre cerca y por encima de la velocidad del sonido, donde aparecen fenómenos como las ondas de choque que cambian radicalmente el comportamiento aerodinámico de cualquier superficie.

Visualización del flujo de aire

La visualización del flujo es una técnica que permite ver, de forma directa y en tiempo real, cómo se mueve el aire alrededor de una superficie. Su valor no está solo en los datos numéricos, sino en la información cualitativa que proporciona sobre zonas de separación, vórtices y turbulencias que los sensores a veces no capturan con suficiente claridad. Es como leer el idioma del aire antes de traducirlo a números.

Pruebas en vuelo y condiciones reales

Aunque el túnel de viento ofrece un entorno controlado, las pruebas en vuelo real aportan algo que ninguna instalación de laboratorio puede replicar completamente: las condiciones atmosféricas auténticas, con su variabilidad, turbulencia natural y efectos de altitud. Estas pruebas se realizan en fases avanzadas del desarrollo, cuando ya existen datos previos del túnel que permiten interpretar correctamente lo que ocurre en el aire real.

En las pruebas de vuelo, los sensores se instalan directamente en la aeronave y registran presiones, velocidades y fuerzas durante maniobras específicas. El análisis posterior de esos datos confirma si el comportamiento real coincide con lo que el túnel de viento y las simulaciones predijeron, o si existe alguna discrepancia que requiera ajustes en el diseño.

¿Cómo funciona un ensayo en aerodinámica experimental?

Un ensayo de aerodinámica experimental sigue un proceso estructurado desde el diseño del modelo hasta la obtención de conclusiones. Cada etapa depende de las anteriores y un error en los pasos iniciales puede comprometer la validez de todos los datos obtenidos. Entender ese proceso en su conjunto es tan importante como conocer las técnicas individuales que lo componen.

Preparación del modelo a escala

Antes de realizar cualquier ensayo, el modelo que se va a probar debe fabricarse siguiendo criterios de semejanza geométrica y dinámica con el objeto real. La escala del modelo y el número de Reynolds son los parámetros que determinan si los resultados del ensayo son extrapolables al objeto a tamaño natural. Un error en esta etapa puede generar datos que no representan en absoluto lo que ocurrirá en el mundo real.

Condiciones controladas y variables de medición

Durante el ensayo, el ingeniero define y controla variables como la velocidad del flujo, la temperatura del aire, la presión en la cámara de prueba y el ángulo de ataque del modelo. Las magnitudes que se registran típicamente son la sustentación, el arrastre, el momento de cabeceo y la distribución de presión en la superficie del modelo. Estas mediciones son las que posteriormente se convierten en datos comparables con las predicciones teóricas.

Análisis e interpretación de resultados

Una vez concluido el ensayo, los datos brutos pasan por un proceso de tratamiento estadístico y corrección de errores sistemáticos. Los resultados se contrastan con los modelos computacionales para identificar discrepancias y entender sus causas. Si los datos experimentales y los computacionales coinciden con suficiente precisión, el diseño avanza. Si no, se replantea el modelo o se revisan las hipótesis iniciales.

Instrumentos y sensores más usados en laboratorio

La calidad de cualquier ensayo de aerodinámica experimental depende directamente de la precisión de los instrumentos utilizados. Medir mal una fuerza o una presión puede arruinar horas de preparación y llevar a conclusiones erróneas. Por eso, la instrumentación y su calibración son tan importantes como el diseño del ensayo en sí mismo.

¿En qué industrias se aplica la aerodinámica experimental?

La aerodinámica experimental no es exclusiva de la industria aeronáutica. Su metodología se aplica en cualquier campo donde el comportamiento del aire sobre un objeto influya en el rendimiento, la seguridad o la eficiencia. Cuanto más exigentes son los requisitos de diseño, más necesaria se vuelve la validación experimental, porque los márgenes de error aceptables se reducen y las consecuencias de equivocarse son mayores.

Industria aeronáutica y espacial

Es el sector donde la aerodinámica experimental tiene mayor tradición y presencia. El diseño de alas, fuselajes, alerones y toberas de motor pasa por decenas de ensayos en túnel de viento antes de llegar a un prototipo funcional. En vehículos de lanzamiento espacial, los ensayos hipersónicos son imprescindibles para garantizar la integridad estructural durante la reentrada, una fase del vuelo donde las fuerzas y temperaturas son extremas.

Automoción y competición deportiva

La Fórmula 1 y otros campeonatos de automoción de alto nivel usan la aerodinámica experimental como ventaja competitiva directa. El diseño de difusores, alerones y fondos planos se refina constantemente mediante ensayos en túnel de viento a escala. En la automoción de serie, reducir el coeficiente de resistencia aerodinámica mejora la eficiencia del combustible y la autonomía eléctrica, lo que convierte los ensayos experimentales en una inversión económica con retorno medible.

Energías renovables y edificación

Las turbinas eólicas se ensayan en túnel de viento para optimizar la forma de sus palas y maximizar la captación de energía. En arquitectura, los edificios altos se someten a estudios experimentales de viento para evaluar las cargas estructurales y el confort de los peatones en las calles adyacentes. En estos casos, la escala del modelo y la representación correcta de la capa límite atmosférica son los retos técnicos más exigentes de todo el proceso experimental.

Aerodinámica experimental frente a simulación computacional

La llegada de la simulación computacional de fluidos —conocida como CFD— transformó la práctica de la ingeniería aerodinámica, pero no reemplazó a la experimentación. Ambos métodos conviven y se necesitan mutuamente. La CFD permite explorar miles de variantes de diseño a bajo coste, mientras que la experimentación proporciona los datos reales que validan o corrigen esas simulaciones. Ninguno de los dos es suficiente por sí solo en proyectos de alto rendimiento.

Si quieres profundizar en cómo los programas de simulación trabajan junto con los ensayos físicos, puedes conocer más sobre el software aerodinámico más utilizado en proyectos de ingeniería, desde herramientas de CFD de código abierto hasta plataformas comerciales de alto nivel.

En la práctica industrial actual, los proyectos de alto nivel combinan ambos enfoques en una estrategia de trabajo secuencial: primero, la CFD reduce el espacio de diseño y descarta las opciones menos prometedoras; después, los ensayos experimentales validan las opciones finalistas y certifican el comportamiento real. Esta combinación reduce costes globales sin sacrificar la fiabilidad de los resultados.

Avances recientes en métodos experimentales

La aerodinámica experimental no es una disciplina estática. En los últimos años ha incorporado tecnologías que aumentan la resolución de las mediciones y reducen los tiempos de ensayo. La fabricación aditiva —impresión 3D— ha transformado la producción de modelos a escala, permitiendo geometrías complejas que antes eran inviables o prohibitivamente caras con técnicas de mecanizado tradicional.

Los sistemas de adquisición de datos de alta velocidad permiten capturar fenómenos transitorios con una resolución temporal que hace una década era técnicamente imposible. Además, la integración de algoritmos de aprendizaje automático en el análisis de datos experimentales está acelerando la identificación de patrones en campos de flujo complejos, lo que reduce el tiempo entre la obtención del dato y la toma de decisión de diseño. Puedes explorar cómo las herramientas de aerodinámica computacional se están integrando con los métodos físicos para crear flujos de trabajo más eficientes en los laboratorios actuales.

Preguntas frecuentes

¿Qué diferencia hay entre aerodinámica experimental y computacional?

La aerodinámica experimental obtiene sus datos a partir de mediciones físicas reales sobre modelos sometidos a flujos de aire en entornos controlados o en vuelo. La aerodinámica computacional —CFD— obtiene sus datos resolviendo numéricamente ecuaciones matemáticas que describen el comportamiento del fluido. La diferencia clave es que los datos experimentales no dependen de las simplificaciones matemáticas del modelo y sirven como referencia para validar los resultados que genera la simulación. Ambas disciplinas trabajan juntas en cualquier proyecto serio de ingeniería aerodinámica.

¿Para qué sirve un túnel de viento en aerodinámica experimental?

Un túnel de viento genera una corriente de aire controlada que circula alrededor de un modelo estático, reproduciendo las condiciones aerodinámicas que ese objeto experimentaría en movimiento real. Sirve para medir fuerzas como la sustentación y el arrastre, estudiar la distribución de presión sobre la superficie, detectar zonas de separación del flujo y comparar distintas variantes de diseño bajo condiciones idénticas y repetibles. Es la herramienta que convierte una hipótesis de diseño en evidencia medible.

¿Qué mide un ensayo de aerodinámica experimental?

Un ensayo de aerodinámica experimental puede medir varias magnitudes simultáneamente: la sustentación y el arrastre que actúan sobre el modelo, la distribución de presión en su superficie, la velocidad del flujo en distintos puntos del campo cercano, la posición de transición de flujo laminar a turbulento y los momentos aerodinámicos en los tres ejes. La selección de variables depende del objetivo específico del ensayo y del tipo de instrumentación disponible en la instalación experimental.

¿Cuáles son las técnicas más usadas en aerodinámica experimental?

Las técnicas más utilizadas incluyen los ensayos en túnel de viento con balanzas de fuerzas, la velocimetría por imagen de partículas (PIV) para obtener campos de velocidad completos, la pintura sensible a la presión para mapas de presión superficial, la visualización con humo trazador para identificar zonas de separación y las pruebas de vuelo instrumentado para condiciones atmosféricas reales. Cada técnica aporta un tipo de información diferente, por lo que la mayoría de los proyectos combina varias de ellas para obtener una visión completa del comportamiento aerodinámico.

¿Es la aerodinámica experimental más fiable que la simulación?

No es una cuestión de cuál es más fiable, sino de cuál responde mejor a cada necesidad. La aerodinámica experimental genera datos físicos reales sin depender de supuestos matemáticos, pero está limitada por la escala del modelo, el coste de los ensayos y la dificultad de reproducir algunas condiciones de vuelo. La simulación computacional puede explorar condiciones extremas a bajo coste, pero sus resultados dependen de la calidad del modelo numérico. La fiabilidad máxima se obtiene cuando ambas se utilizan de forma complementaria, usando la experimentación para validar lo que la simulación predice.

¿Cómo se escala un modelo para pruebas experimentales?

El escalado de un modelo para pruebas experimentales se basa en el principio de semejanza dinámica. El parámetro central es el número de Reynolds, que relaciona las fuerzas inerciales y viscosas del fluido. Para que los resultados a escala sean extrapolables al objeto real, el número de Reynolds del ensayo debe ser comparable al del objeto en condiciones de operación real. Cuando no es posible igualar el Reynolds exactamente, los ingenieros aplican correcciones analíticas para ajustar los datos obtenidos y hacerlos representativos del comportamiento a escala natural.

¿Qué es la visualización de flujo en aerodinámica experimental?

La visualización de flujo es el conjunto de técnicas que permite observar, de forma directa y en tiempo real, cómo se mueve el aire alrededor de un objeto durante un ensayo aerodinámico. Las más comunes incluyen el uso de humo trazador, partículas iluminadas con láser, pinturas sensibles a la presión y filamentos de lana adheridos a la superficie del modelo. Su principal aportación es hacer visible lo que los sensores numéricos no siempre consiguen capturar: la estructura cualitativa del flujo, incluyendo las zonas donde el aire se separa de la superficie o forma vórtices que incrementan el arrastre.

Conclusión

La aerodinámica experimental es la disciplina que conecta el diseño con la realidad. Mientras los modelos matemáticos y las simulaciones computacionales ofrecen predicciones valiosas, solo los datos obtenidos en ensayos físicos controlados confirman que un diseño se comporta en el aire real tal como se esperaba. Su metodología, sus técnicas y sus instrumentos forman el puente entre la teoría y el objeto que finalmente vuela, rueda o genera energía.

A lo largo de este recorrido has conocido las principales técnicas de medición, el proceso que sigue un ensayo desde la preparación del modelo hasta el análisis de resultados, los instrumentos que hacen posible cada medición y los sectores industriales donde esta disciplina marca la diferencia. Con esa base, puedes acercarte a cualquier proyecto de ingeniería aerodinámica con una comprensión clara de por qué la experimentación sigue siendo parte del proceso, incluso en una era donde los ordenadores pueden simular casi cualquier cosa.

Si este tema te genera más preguntas que respuestas, es buena señal: la aerodinámica experimental es un campo amplio y en constante evolución. En este sitio web encontrarás más contenidos que te ayudarán a seguir construyendo ese conocimiento, paso a paso, con la misma claridad y rigor que merece una disciplina tan apasionante como esta.
