¿Cómo se calcula la fuerza de arrastre aerodinámico?

¿Qué es la fuerza de arrastre aerodinámico?

La fuerza de arrastre aerodinámico es la resistencia que ejerce un fluido —generalmente el aire— sobre cualquier objeto que se mueve a través de él. Actúa siempre en sentido contrario al desplazamiento, lo que significa que frena al objeto y exige un mayor esfuerzo para mantener la velocidad. No importa si hablamos de un avión, un automóvil o un ciclista: todos experimentan este efecto en cuanto comienzan a moverse.

Desde el punto de vista físico, el arrastre surge porque el fluido en reposo debe apartarse para dejar pasar al sólido. Ese proceso genera dos efectos simultáneos: diferencias de presión entre la parte frontal y trasera del objeto, y fricción entre el fluido y la superficie exterior del cuerpo. La suma de ambos efectos da lugar a la fuerza de arrastre total que actúa sobre el objeto en movimiento.

«La fuerza de arrastre es la componente de la fuerza aerodinámica total que actúa en la dirección del movimiento relativo entre el objeto y el fluido, oponiéndose a ese movimiento.»

Diferencia entre arrastre de presión y arrastre viscoso

El arrastre de presión, también llamado arrastre de forma, aparece porque el fluido no puede rodear el cuerpo sin crear una zona de baja presión en la parte trasera. Cuanto más abrupta es la geometría del objeto —una pared plana perpendicular al flujo, por ejemplo—, mayor es esa diferencia de presión y, por tanto, mayor el arrastre de presión que experimenta.

El arrastre viscoso o friccional, en cambio, proviene de la capa delgada de fluido que está en contacto directo con la superficie del cuerpo. Dentro de esa capa —conocida como capa límite— el fluido se adhiere a la pared y genera esfuerzos tangenciales que se oponen al movimiento. En cuerpos muy alargados y bien perfilados, este tipo de arrastre puede llegar a dominar sobre el arrastre de presión.

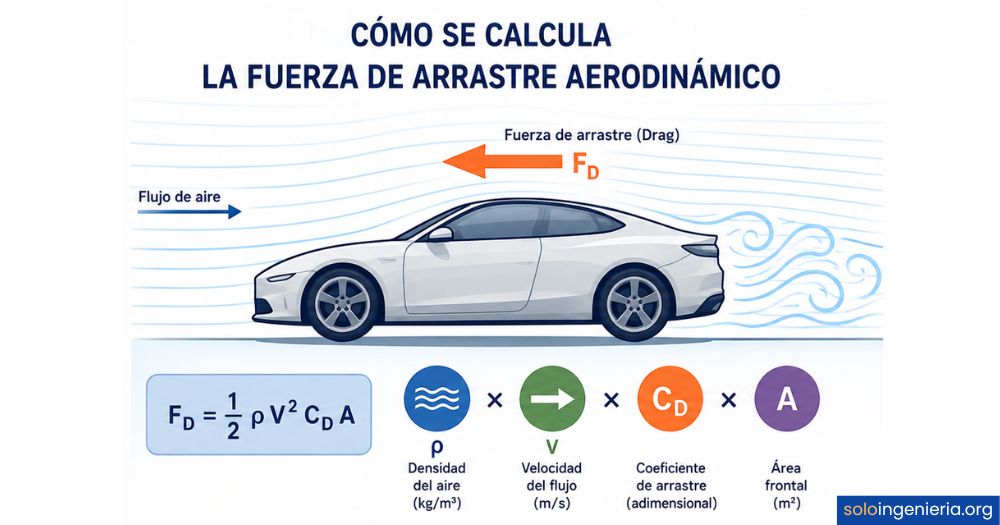

La ecuación de la fuerza de arrastre paso a paso

La fuerza de arrastre aerodinámico se expresa mediante una ecuación que concentra en cinco términos todo lo que influye sobre la resistencia que un cuerpo experimenta al moverse por el aire. La fórmula es: Fd = ½ • Cd • ρ • A • v², donde cada símbolo representa una variable física con unidades y significado propios. Aplicarla correctamente requiere entender qué representa cada factor y cómo varía según las condiciones del problema.

Variables de la fórmula y sus unidades

Cada variable de la ecuación tiene un papel concreto y unas unidades bien definidas dentro del Sistema Internacional. La densidad del aire (ρ) al nivel del mar y a 15 °C vale aproximadamente 1,225 kg/m³, aunque este valor disminuye con la altitud, lo que afecta directamente al resultado del cálculo. La consistencia en las unidades es fundamental: si mezclas km/h con metros cuadrados sin convertir primero la velocidad a m/s, el resultado será incorrecto.

Símbolo	Variable	Unidad SI	Nota práctica
Fd	Fuerza de arrastre	Newton (N)	La incógnita principal del cálculo
Cd	Coeficiente de arrastre	Adimensional	Varía según la forma del cuerpo
ρ	Densidad del fluido	kg/m³	Aire a nivel del mar: 1,225 kg/m³
A	Área frontal de referencia	m²	Sección proyectada frente al flujo
v	Velocidad relativa	m/s	Entra al cuadrado: efecto exponencial

¿Cómo interpretar el resultado en newtons?

El resultado de la ecuación se obtiene en newtons, que es la unidad de fuerza del Sistema Internacional. Un valor alto de Fd indica que el objeto experimenta una gran resistencia al avanzar, lo cual se traduce en mayor consumo energético o en una velocidad máxima más baja. Reducir Fd es el objetivo central del diseño aerodinámico, y para lograrlo los ingenieros trabajan sobre las variables que más impacto tienen: la forma del cuerpo (Cd) y la velocidad, que al elevarse al cuadrado amplifica cualquier cambio.

¿Cómo se calcula la fuerza de arrastre aerodinámico con un ejemplo real?

La mejor forma de afianzar la fórmula es aplicarla sobre un caso concreto con valores reales. Imagina un sedán estándar que circula a 30 m/s (108 km/h) en condiciones de nivel del mar, con una densidad del aire de 1,225 kg/m³, un coeficiente de arrastre de 0,30 y un área frontal de 2,0 m². Sustituir estos datos en la ecuación es el único paso necesario para obtener la fuerza de arrastre en newtons.

Este ejemplo ilustra de forma directa por qué la velocidad es la variable con mayor peso en el resultado. Al duplicar v, la fuerza de arrastre se multiplica por cuatro, no por dos. Ese comportamiento cuadrático explica por qué reducir la velocidad en autopista tiene un efecto tan marcado sobre el consumo de combustible y por qué los ingenieros prestan tanta atención a mantener valores de velocidad eficientes en el diseño de vehículos.

El coeficiente de arrastre (Cd): ¿Qué es y cómo afecta al resultado?

El coeficiente de arrastre es una cifra adimensional —es decir, sin unidades— que resume el comportamiento aerodinámico de un cuerpo según su forma. Un Cd bajo significa que el cuerpo opone poca resistencia al flujo de aire, mientras que un Cd alto indica lo contrario. Este coeficiente es especialmente valioso en ingeniería porque permite comparar la eficiencia aerodinámica de diseños muy distintos sin necesidad de conocer la velocidad exacta a la que operarán.

Valores típicos de Cd según la forma del cuerpo

La forma geométrica de un cuerpo define directamente su coeficiente de arrastre. Una gota de agua adopta la forma que menor resistencia ofrece al fluido, con un Cd que puede acercarse a 0,04. Los vehículos de calle presentan valores típicamente entre 0,25 y 0,40, mientras que un camión de reparto puede superar 0,60 o 0,70. Los coches de Fórmula 1 en configuración de alta carga aerodinámica pueden alcanzar valores de Cd cercanos a 1,0, aunque en ese caso el objetivo es generar fuerza hacia abajo, no minimizar el arrastre.

Forma / Vehículo	Cd aproximado	Observación
Gota de agua (perfil ideal)	≈ 0,04	Forma de menor arrastre conocida
Automóvil aerodinámico	0,25 – 0,30	Diseño optimizado con túnel de viento
Sedán convencional	0,30 – 0,40	Valor habitual en vehículos de calle
Camión de carga	0,60 – 0,80	Geometría frontal plana y voluminosa
Esfera lisa	≈ 0,47	Referencia clásica en fluidos
Cilindro perpendicular al flujo	≈ 1,20	Alta resistencia por geometría romo-frontal

¿Cómo influye el número de Reynolds en el coeficiente?

El número de Reynolds (Re) es un parámetro adimensional que relaciona las fuerzas inerciales del flujo con las fuerzas viscosas. Determina si el flujo alrededor del cuerpo es laminar o turbulento, y esa distinción afecta directamente al valor del Cd. En flujo laminar (Re bajo, generalmente por debajo de 2.000 en conductos), las capas del fluido se desplazan de forma ordenada y el arrastre viscoso tiende a ser menor. En flujo turbulento (Re alto, por encima de 4.000 en conductos), el movimiento caótico del fluido incrementa los esfuerzos en la superficie.

En aerodinámica exterior, los valores de Reynolds de transición son mucho más altos que en tuberías, porque la longitud característica es mayor. El diseño de alas de avión tiene en cuenta que la transición de flujo laminar a turbulento sobre la superficie puede ocurrir en un punto controlable, y los ingenieros trabajan con generadores de vórtices u otras estructuras para gestionar ese punto de transición y minimizar el arrastre global del perfil.

Factores que modifican la fuerza de arrastre

Entender qué puede aumentar o disminuir el arrastre es tan importante como conocer la fórmula. Cada variable de la ecuación es una palanca que el ingeniero puede manipular para optimizar el comportamiento aerodinámico de un diseño. Actuar sobre una sola variable sin considerar las demás puede llevar a resultados inesperados; por eso el análisis siempre parte de una visión conjunta de todos los factores.

• Velocidad relativa (v): Es el factor con mayor impacto porque entra al cuadrado. Duplicar la velocidad cuadruplica la fuerza de arrastre, lo que convierte a este parámetro en el más sensible de la ecuación.
• Forma del cuerpo (Cd): Una geometría bien perfilada puede reducir el coeficiente a la mitad respecto a una forma romo-frontal, sin cambiar la velocidad ni el área del objeto.
• Área frontal de referencia (A): Un cuerpo con mayor sección transversal frente al flujo experimenta más arrastre. Reducir el perfil expuesto es una de las estrategias más directas en el diseño de vehículos de competición.
• Densidad del fluido (ρ): El aire es menos denso a mayor altitud, lo que reduce la fuerza de arrastre. Por eso los aviones consumen menos a altitudes de crucero elevadas, donde la densidad del aire es notablemente menor que a nivel del mar.
• Rugosidad superficial: Una superficie más lisa favorece el flujo laminar en la capa límite y reduce el arrastre viscoso. Sin embargo, en ciertos objetos como las pelotas de golf, las pequeñas hendiduras ayudan a retrasar la separación del flujo y pueden reducir el arrastre total.
• Ángulo de ataque: En perfiles aerodinámicos, el ángulo con el que el cuerpo enfrenta al flujo modifica tanto el Cd como la sustentación generada, por lo que es un parámetro de diseño crítico en alas y hélices.

Métodos para determinar el Cd en la práctica

El coeficiente de arrastre no se puede calcular directamente desde primeros principios para la mayoría de las geometrías reales: debe medirse o simularse. Existen tres métodos principales que los ingenieros utilizan para obtener el Cd con la precisión que cada proyecto necesita, y la elección entre ellos depende del presupuesto disponible, la fase de desarrollo y el nivel de detalle requerido.

Túnel de viento y balanza aerodinámica

El túnel de viento es la herramienta de referencia para medir coeficientes aerodinámicos de forma experimental. Dentro de él, se somete al modelo o prototipo a un flujo de aire controlado y una balanza aerodinámica para pruebas de arrastre; registra con precisión las fuerzas que actúan sobre el cuerpo. Con esos valores medidos y conociendo la densidad, la velocidad y el área frontal, se despeja el Cd de la ecuación principal. Es un método muy fiable, aunque requiere una inversión significativa tanto en la infraestructura como en la fabricación de los modelos de prueba.

Dinámica de fluidos computacional (CFD)

La dinámica de fluidos computacional (CFD, por sus siglas en inglés) permite simular el comportamiento del flujo de aire alrededor de un cuerpo mediante algoritmos numéricos, sin necesidad de construir un modelo físico. El software resuelve las ecuaciones de conservación de masa y cantidad de movimiento en cada punto del dominio y entrega directamente el valor del Cd junto con el campo de presiones y velocidades completo. Su uso en la industria aeroespacial y automotriz ha crecido enormemente porque permite optimizar diseños en etapas muy tempranas del desarrollo, antes de fabricar ningún prototipo.

La precisión de los resultados CFD depende de la calidad del mallado —la red de puntos en la que se discretiza el dominio—, del modelo de turbulencia elegido y del tiempo de cómputo disponible. Combinar resultados de CFD con ensayos en túnel de viento es la estrategia más robusta, porque permite validar el modelo computacional con datos experimentales y reducir la incertidumbre del resultado final.

Velocimetría por imágenes de partículas (PIV)

La velocimetría por imágenes de partículas es una técnica óptica avanzada que consiste en introducir partículas trazadoras en el flujo —generalmente microgotas de aceite— e iluminarlas con un láser en pulsos. Una cámara de alta velocidad captura las imágenes y un algoritmo calcula el campo de velocidades completo a partir del desplazamiento de las partículas entre dos exposiciones. Esta técnica proporciona información espacial del flujo que ni el túnel de viento solo ni el CFD pueden ofrecer con la misma resolución experimental, lo que la convierte en un recurso valioso para validar modelos y estudiar fenómenos complejos como la separación de la capa límite o la formación de vórtices.

Aplicaciones del cálculo de arrastre en ingeniería

El cálculo de la fuerza de arrastre no es un ejercicio teórico aislado: está en el origen de decisiones de diseño que afectan directamente al rendimiento, la seguridad y el consumo energético de cualquier sistema que se desplace por un fluido. En la práctica, los ingenieros recurren a esta ecuación en disciplinas tan diversas como la aeronáutica, la industria automotriz o la ingeniería civil. Cada campo tiene sus propias restricciones, pero el principio físico es siempre el mismo.

• Diseño de aeronaves: El cálculo del arrastre sobre alas, fuselaje y tren de aterrizaje define la eficiencia de combustible, la velocidad de crucero y el empuje necesario. Reducir el Cd en un porcentaje pequeño se traduce en ahorros significativos a lo largo de la vida operativa del avión.
• Ingeniería automotriz: Los fabricantes optimizan la carrocería para minimizar el Cd y reducir el consumo en carretera. Cada ajuste de la geometría exterior se valida primero en CFD y luego en túnel de viento antes de llegar al cliente final.
• Diseño de estructuras civiles: Puentes, edificios altos y antenas de telecomunicaciones deben soportar la fuerza del viento. El arrastre aerodinámico determina las cargas estructurales de diseño y condiciona los materiales y dimensiones necesarios.
• Deporte de alto rendimiento: En ciclismo, atletismo y natación, los equipos técnicos calculan el arrastre de los deportistas para optimizar su postura, equipamiento y vestimenta. La reducción del área frontal y la textura del material de los trajes son factores que se analizan con las mismas herramientas que en la industria aeroespacial.
• Turbinas eólicas: El diseño de las palas de un aerogenerador requiere calcular con precisión tanto la sustentación como el arrastre para maximizar la energía extraída del viento con la menor carga estructural posible.

La ingeniería aerodinámica integra todas estas aplicaciones bajo un marco matemático común: la ecuación del arrastre y sus variables asociadas. Dominar el cálculo de la fuerza de arrastre es, en ese sentido, la puerta de entrada a cualquier proyecto que implique movimiento relativo entre un sólido y un fluido, ya sea para minimizar la resistencia, como en automoción, o para aprovecharla, como en el diseño de paracaídas o frenos aerodinámicos.

Preguntas frecuentes

¿Cuál es la fórmula completa de la fuerza de arrastre aerodinámico?

La fórmula completa es Fd = ½ • Cd • ρ • A • v², donde Fd es la fuerza de arrastre en newtons, Cd es el coeficiente de arrastre adimensional que depende de la forma del cuerpo, ρ es la densidad del fluido en kg/m³, A es el área frontal de referencia en m² y v es la velocidad relativa entre el objeto y el fluido en m/s. El factor ½ proviene de la definición de presión dinámica del fluido (q = ½ • ρ • v²), que representa la energía cinética por unidad de volumen del fluido y es el término sobre el que se normaliza la fuerza de arrastre.

¿Qué unidades tiene la fuerza de arrastre y sus variables?

La fuerza de arrastre (Fd) se expresa en newtons (N) dentro del Sistema Internacional. La densidad del fluido (ρ) se mide en kilogramos por metro cúbico (kg/m³), la velocidad (v) en metros por segundo (m/s), el área frontal (A) en metros cuadrados (m²) y el coeficiente de arrastre (Cd) es adimensional, es decir, no tiene unidades. Para que el cálculo sea correcto, todas las variables deben expresarse en unidades del SI antes de sustituir en la fórmula; de lo contrario, el resultado en newtons no será válido y puede llevar a errores de diseño graves.

¿Por qué la velocidad se eleva al cuadrado en la fórmula del arrastre?

La velocidad aparece elevada al cuadrado porque la fuerza de arrastre está relacionada con la energía cinética del fluido, que a su vez depende del cuadrado de la velocidad. Físicamente, a mayor velocidad, el objeto impacta con más partículas de fluido por unidad de tiempo y cada colisión ocurre con mayor impulso, lo que genera un efecto multiplicador. Este comportamiento cuadrático tiene consecuencias directas y prácticas: pasar de 80 a 160 km/h no duplica la resistencia aerodinámica, la multiplica por cuatro, razón por la que la velocidad es la variable con mayor influencia sobre el consumo energético de cualquier vehículo en movimiento.

¿Cuál es la diferencia entre arrastre de presión y arrastre friccional?

El arrastre de presión surge de la diferencia entre la presión que el fluido ejerce en la cara frontal del objeto y la zona de baja presión que se forma en la cara trasera cuando el flujo se separa. Cuanto más abrupta es la geometría, mayor es esta diferencia y mayor el arrastre de presión. El arrastre friccional, en cambio, proviene de los esfuerzos tangenciales que el fluido ejerce sobre la superficie del cuerpo dentro de la capa límite. En objetos con geometría muy alargada y bien perfilada, el arrastre friccional puede dominar sobre el de presión, mientras que en cuerpos romos la situación es la inversa.

¿Qué valor de Cd tiene un automóvil convencional?

Un automóvil sedán convencional presenta un coeficiente de arrastre que oscila típicamente entre 0,30 y 0,40. Los vehículos con un diseño aerodinámico más cuidado, optimizados en túnel de viento, pueden alcanzar valores de entre 0,25 y 0,30. Los camiones de carga, con frentes planos y geometrías poco perfiladas, presentan valores de entre 0,60 y 0,80. En el extremo opuesto, los coches de competición con configuración de alta eficiencia pueden bajar de 0,25, aunque en muchas categorías se priorizan otras fuerzas aerodinámicas, como la carga hacia el suelo, sobre la minimización del arrastre puro.

¿Cómo afecta la altitud a la fuerza de arrastre aerodinámico?

A mayor altitud, la densidad del aire disminuye de forma significativa porque hay menos masa de aire por unidad de volumen. Como la densidad (ρ) aparece de forma directa en la ecuación del arrastre, una densidad menor produce una fuerza de arrastre menor para la misma velocidad, área y coeficiente de arrastre. Esa es una de las razones por las que los aviones comerciales cruzan a altitudes de entre 10.000 y 12.000 metros: allí la densidad del aire es mucho menor que a nivel del mar, lo que reduce el arrastre y permite alcanzar velocidades de crucero eficientes con menor consumo de combustible.

¿Para qué sirve conocer la fuerza de arrastre en el diseño de vehículos?

Conocer la fuerza de arrastre permite calcular la potencia que el motor o el propulsor debe entregar para mantener una velocidad constante, ya que parte de esa potencia se destina exclusivamente a vencer la resistencia aerodinámica. Esa información es fundamental para definir el motor adecuado, estimar el consumo de combustible o la autonomía en vehículos eléctricos y tomar decisiones de diseño sobre la carrocería. Además, en vehículos de alta velocidad, el arrastre aerodinámico puede convertirse en la fuerza resistente dominante por encima de la resistencia al rodamiento, lo que hace que su cálculo preciso sea imprescindible desde las primeras fases del proyecto.

Conclusión

La fuerza de arrastre aerodinámico se calcula con una ecuación compacta —Fd = ½ • Cd • ρ • A • v²— que concentra en cinco variables todo lo que el fluido y la geometría del cuerpo aportan a la resistencia. Cada término tiene un peso real sobre el resultado, pero la velocidad al cuadrado es el factor que más rápido puede disparar o reducir ese valor en cualquier escenario de diseño.

Con lo que has visto aquí, puedes identificar qué variable conviene optimizar según las restricciones de cada proyecto: actuar sobre la forma del cuerpo para bajar el Cd, reducir el área frontal para disminuir A o trabajar con rangos de velocidad más eficientes. Esas decisiones, respaldadas por cálculo, son las que marcan la diferencia entre un diseño que funciona y uno que consume más de lo necesario.

Si esta explicación te ha resultado útil para afianzar las bases de la aerodinámica, en este sitio web encontrarás mucho más contenido sobre mecánica de fluidos, diseño aerodinámico y técnicas de medición que te ayudarán a profundizar en cada uno de estos conceptos paso a paso.
