Balanza aerodinámica para pruebas de arrastre

¿Qué es una balanza aerodinámica para pruebas de arrastre?

Una balanza aerodinámica es un instrumento de medición diseñado para registrar con precisión las fuerzas y momentos que el flujo de aire genera sobre un cuerpo. Su función principal en las pruebas de arrastre es cuantificar la resistencia aerodinámica, es decir, la fuerza que el aire opone al movimiento de un objeto. Sin este instrumento, sería imposible validar experimentalmente si un diseño aerodinámico funciona como se calculó en papel o en simulación.

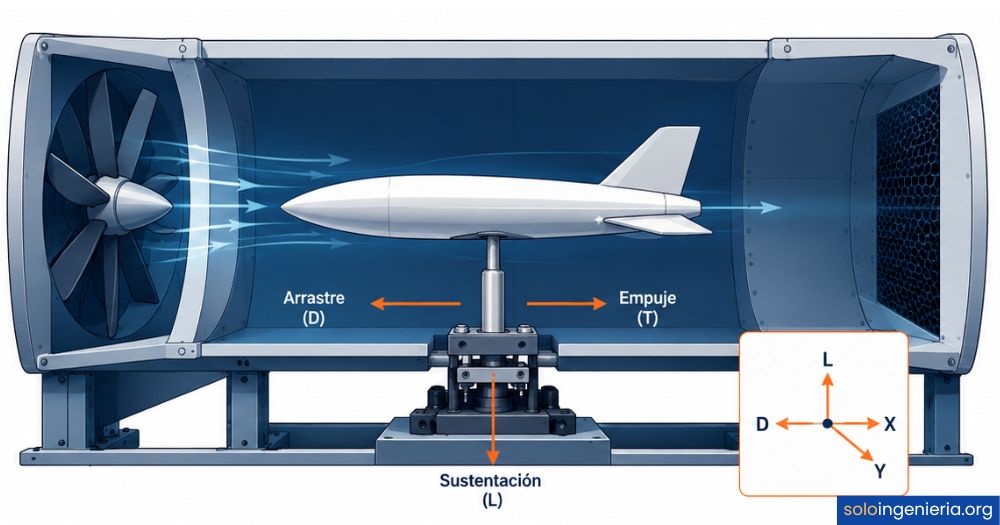

Este instrumento se integra normalmente en un túnel de viento, donde un modelo a escala del objeto que se quiere estudiar queda sujeto en la sección de pruebas. El aire fluye a velocidades controladas sobre el modelo, y la balanza traduce las fuerzas resultantes en señales eléctricas que un sistema informático registra y procesa para obtener los coeficientes aerodinámicos correspondientes.

Diferencia entre arrastre y sustentación

Cuando el aire fluye alrededor de un objeto, genera dos tipos principales de fuerza. La sustentación actúa perpendicular a la dirección del flujo y permite que un ala, por ejemplo, eleve un avión. El arrastre, en cambio, actúa en la misma dirección del flujo y se opone al movimiento del objeto, actuando como una resistencia que el motor o el sistema propulsor debe vencer continuamente para mantener la velocidad.

Reducir el arrastre tiene consecuencias directas y medibles: un avión consume menos combustible, un vehículo alcanza mayor velocidad con la misma potencia y un edificio soporta menos presión lateral con viento fuerte. Por eso, medir el arrastre con precisión es uno de los objetivos más valorados en cualquier prueba aerodinámica, y la balanza es el instrumento que lo hace posible.

¿Por qué medir el arrastre con una balanza?

Los métodos alternativos para estimar el arrastre, como los cálculos analíticos o las simulaciones computacionales, ofrecen aproximaciones muy útiles, pero ninguno reemplaza completamente la medición experimental directa. La balanza aerodinámica proporciona datos reales del comportamiento del flujo sobre el modelo, incluyendo efectos que los modelos matemáticos pueden no capturar con suficiente fidelidad, como turbulencias locales, interacciones entre superficies o efectos de escala.

Además, los resultados obtenidos con la balanza sirven para validar o corregir los modelos de aerodinámica computacional, cerrando el ciclo entre la simulación y el experimento. Sin esa validación, cualquier cálculo digital quedaría sin respaldo experimental.

¿Cómo funciona una balanza aerodinámica?

El principio de funcionamiento de una balanza aerodinámica se basa en convertir una fuerza física en una señal eléctrica medible. Cuando el flujo de aire actúa sobre el modelo sujeto a la balanza, genera deformaciones mecánicas microscópicas en los elementos sensores del instrumento. Esas deformaciones alteran una propiedad eléctrica —habitualmente la resistencia— que el sistema de adquisición traduce en un valor numérico de fuerza.

El proceso completo ocurre en milisegundos y de forma continua durante toda la prueba. Esto permite registrar no solo el valor medio de arrastre, sino también sus variaciones en el tiempo, lo que resulta especialmente útil cuando el flujo no es estacionario o cuando se cambia el ángulo de ataque del modelo durante el ensayo.

Del flujo de aire a la señal eléctrica

El primer paso ocurre cuando el flujo de aire choca con la superficie del modelo. Esa interacción genera una presión distribuida sobre la superficie y una fricción viscosa en la capa límite. La suma vectorial de esas dos contribuciones produce la fuerza neta de arrastre. La balanza recibe esa fuerza a través de la estructura rígida que conecta el modelo con los sensores, transmitiendo el esfuerzo mecánico hasta las células de carga.

Las células de carga contienen elementos elásticos instrumentados con galgas extensiométricas. Cuando la fuerza de arrastre actúa sobre esos elementos, los deforma ligeramente —del orden de micrones— y esa deformación cambia la resistencia eléctrica de las galgas. El cambio de resistencia es proporcional a la fuerza aplicada, lo que permite calcular el valor de arrastre con alta precisión a partir de una simple medida eléctrica.

El papel del puente de Wheatstone

Las variaciones de resistencia producidas por las galgas son tan pequeñas que resultan imposibles de medir directamente. Para amplificarlas y hacerlas detectables, las galgas se conectan en una configuración llamada puente de Wheatstone: un circuito de cuatro resistencias en equilibrio que genera una tensión de salida proporcional al desequilibrio causado por la deformación de las galgas.

Cuando el puente está equilibrado, su salida es cero voltios. Al deformarse una o más galgas bajo la acción de la fuerza de arrastre, el puente se desequilibra y produce una pequeña diferencia de potencial. Esa diferencia de potencial, amplificada y acondicionada, es la señal que el sistema de adquisición convierte en un valor numérico de fuerza. La configuración en puente también compensa automáticamente los efectos térmicos, mejorando la estabilidad de las lecturas.

Componentes principales de una balanza aerodinámica

Una balanza aerodinámica no es un objeto único y monolítico, sino un sistema formado por varios subsistemas que trabajan juntos. Cada componente tiene una función específica dentro de la cadena de medición, y el fallo o la mala calibración de cualquiera de ellos afecta directamente a la calidad de los datos obtenidos en las pruebas de arrastre.

Células de carga y galgas extensiométricas

La célula de carga es el corazón mecánico de la balanza. Se trata de un elemento estructural, habitualmente de acero o aluminio de alta calidad, diseñado para deformarse de forma controlada y predecible ante una fuerza conocida. Sobre su superficie se adhieren las galgas extensiométricas, que son sensores en forma de rejilla metálica cuya resistencia varía cuando el material que las soporta se estira o se comprime bajo la acción de la fuerza.

La aerodinámica experimental depende enormemente de la calidad de estos sensores. Una galga mal adherida, un adhesivo que no cure correctamente o una célula de carga sobredimensionada para la aplicación pueden introducir errores sistemáticos que inutilicen los resultados de toda una campaña de pruebas. Por eso, la selección y el montaje de estos elementos siguen protocolos estrictos.

Sistema de adquisición de datos

La señal eléctrica que produce el puente de Wheatstone es analógica y de muy baja amplitud —del orden de milivoltios—. Para convertirla en un dato utilizable, el sistema de adquisición la filtra, la amplifica y la digitaliza mediante un convertidor analógico-digital. La frecuencia de muestreo y la resolución del convertidor determinan cuántos detalles del comportamiento dinámico del arrastre se pueden capturar durante la prueba.

Los sistemas modernos incorporan interfaces gráficas que muestran en tiempo real las fuerzas de arrastre, sustentación y momento de cabeceo, así como los coeficientes aerodinámicos calculados a partir de esos valores. Plataformas como LabVIEW son habituales en entornos académicos e industriales para este propósito, y el software aerodinámico especializado permite integrar estos datos con los modelos de simulación existentes.

Tipos de balanzas aerodinámicas

No existe un único diseño universal de balanza aerodinámica. Según la posición donde se instale el instrumento, los componentes de fuerza que deba medir y las características del túnel de viento disponible, se elige una configuración u otra. La elección del tipo de balanza condiciona directamente la precisión de las medidas y la complejidad del montaje experimental.

Balanza interna

En la balanza interna, el instrumento de medición se aloja completamente dentro del modelo que se ensaya. El flujo de aire rodea al modelo sin encontrar ninguna estructura externa de soporte que lo perturbe, lo que hace que los datos obtenidos sean representativos del comportamiento real del objeto. Esta configuración ofrece la mayor fidelidad aerodinámica de todas, pero exige que el modelo tenga suficiente espacio interior para alojar los sensores y el cableado.

Por eso, las balanzas internas son especialmente habituales en la industria aeroespacial, donde los modelos de aeronaves a escala se fabrican expresamente para este tipo de instrumentación. Su diseño y fabricación requieren una precisión muy elevada, ya que cualquier holgura en el montaje puede introducir errores en la medición de los componentes de fuerza.

Balanza externa

En la balanza externa, los elementos de medición se encuentran fuera de la sección de pruebas del túnel de viento. El modelo queda sujeto a la balanza mediante un soporte rígido —habitualmente un vástago o un sistema de cables— y las fuerzas se transmiten desde el modelo hasta los sensores a través de esa estructura. Esta configuración es más accesible económicamente y más fácil de instrumentar, razón por la cual predomina en laboratorios universitarios y centros de investigación académica.

Su principal limitación es que el soporte de sujeción introduce una perturbación en el flujo alrededor del modelo. Ese efecto, conocido como interferencia del soporte, debe cuantificarse y corregirse para obtener medidas de arrastre representativas del objeto sin soporte.

Balanza de plataforma flotante

La balanza de plataforma flotante tiene un diseño diferente a las anteriores. En lugar de sujetar el modelo por fuera o instrumentar su interior, el modelo queda apoyado sobre una plataforma que se mantiene en equilibrio gracias a los propios sensores de fuerza. Cuando el flujo de aire arrastra la plataforma, los sensores detectan el desplazamiento y lo convierten en fuerza.

Este tipo se usa principalmente para medir el arrastre de fricción viscosa en la capa límite turbulenta, un fenómeno que afecta a la resistencia superficial de alas, cascos de barco y fuselajes. No permite medir sustentación ni momento de cabeceo, pero dentro de su campo de aplicación ofrece una precisión difícil de igualar con otros métodos.

¿Cómo se calibra una balanza aerodinámica?

La calibración es el proceso mediante el cual se establece la relación exacta entre las fuerzas físicas aplicadas a la balanza y las señales eléctricas que produce. Sin una calibración adecuada, los datos de arrastre carecen de valor absoluto: sabrías que algo cambió, pero no cuánto. El proceso consiste en aplicar fuerzas conocidas y precisas sobre la balanza y registrar la salida eléctrica correspondiente, construyendo así una curva de calibración.

Una calibración rigurosa también verifica la linealidad de la respuesta —que la salida aumente de forma proporcional con la fuerza— y cuantifica la histéresis, es decir, si el instrumento responde igual cuando la fuerza aumenta que cuando disminuye. La ingeniería aerodinámica exige que ambos parámetros estén dentro de márgenes muy estrechos para aceptar los resultados como válidos.

Dónde se usan las balanzas aerodinámicas

Las balanzas aerodinámicas están presentes en cualquier campo donde el comportamiento de objetos sólidos en el seno de un flujo gaseoso sea relevante para el diseño o la seguridad. No se trata de un instrumento exclusivo de la aviación: su uso se extiende por industrias tan distintas como la automoción, la ingeniería civil o el deporte de alta competición.

Sector	Aplicación principal	Objetivo de la medición
Aeroespacial	Modelos de aeronaves y misiles	Optimizar la forma del fuselaje y reducir la resistencia
Automoción	Carrocerías de vehículos y Fórmula 1	Reducir el consumo y aumentar la estabilidad a alta velocidad
Ingeniería civil	Modelos de puentes y rascacielos	Evaluar las cargas de viento sobre estructuras
Industria naval	Cascos de barcos y superstructuras	Minimizar la resistencia al avance y la resistencia al viento
Deporte	Ciclistas, esquiadores y equipamientos	Reducir el arrastre sobre el cuerpo del deportista

En todos estos sectores, el dato que entrega la balanza no se usa de forma aislada. Los resultados de las pruebas experimentales se combinan con los análisis de software aerodinámico para obtener una comprensión completa del comportamiento del objeto bajo distintas condiciones de operación.

Requisitos de calidad de una balanza aerodinámica

No cualquier instrumento capaz de medir fuerzas sirve para una prueba de arrastre. Las condiciones extremas de los túneles de viento —altas velocidades, presiones variables y entornos con vibraciones mecánicas— imponen exigencias muy concretas al instrumento. Una balanza aerodinámica debe satisfacer simultáneamente varios criterios de calidad para que sus datos sean aceptables en un contexto de ingeniería formal.

• Alta sensibilidad: Capacidad de detectar variaciones de fuerza muy pequeñas, especialmente en modelos de escala reducida donde las fuerzas absolutas son bajas.
• Linealidad: La relación entre la fuerza aplicada y la señal de salida debe ser proporcional y constante en todo el rango de trabajo del instrumento.
• Repetitividad: Ante la misma fuerza aplicada en las mismas condiciones, la balanza debe generar siempre la misma lectura, sin dispersión significativa entre medidas.
• Baja histéresis: La respuesta del instrumento no debe depender de si la fuerza va en aumento o en descenso; ambos recorridos deben coincidir dentro de los márgenes tolerados.
• Bajo acoplamiento entre componentes: Una fuerza aplicada en el eje de arrastre no debe producir lecturas espurias en el eje de sustentación ni en el de momento de cabeceo.
• Estabilidad térmica: Las lecturas no deben variar significativamente por los cambios de temperatura que ocurren durante una sesión de pruebas de larga duración.

Preguntas frecuentes

¿Qué fuerzas puede medir una balanza aerodinámica?

Una balanza aerodinámica puede medir hasta seis componentes simultáneamente, dependiendo de su diseño: la fuerza de arrastre (paralela al flujo), la fuerza de sustentación (perpendicular al flujo), la fuerza lateral y los tres momentos aerodinámicos —cabeceo, guiñada y balanceo—. Las balanzas más sencillas, como las de un solo componente, miden únicamente la fuerza de arrastre o la de sustentación por separado. Las balanzas multicomponente —de tres o seis ejes— registran todas las fuerzas y momentos de forma simultánea, lo que permite caracterizar completamente el comportamiento aerodinámico del modelo ensayado.

¿Cuál es la diferencia entre balanza interna y balanza externa?

La diferencia principal está en la ubicación del instrumento respecto al modelo. La balanza interna se aloja dentro del modelo, de forma que el flujo de aire no encuentra ningún soporte externo que lo perturbe; esto la hace más precisa, pero también más difícil de fabricar e instalar. La balanza externa se sitúa fuera de la sección de pruebas y recibe las fuerzas a través de una estructura de soporte que sí está en contacto con el flujo. Eso introduce un efecto de interferencia que hay que corregir, pero a cambio resulta más accesible, más versátil y más habitual en entornos académicos e industriales donde el coste de fabricación del instrumento es un factor relevante.

¿Qué es el coeficiente de arrastre y cómo se obtiene?

El coeficiente de arrastre —habitualmente simbolizado como Cd— es un número adimensional que expresa la resistencia aerodinámica de un cuerpo de forma independiente al tamaño del modelo, la velocidad del flujo y la densidad del fluido. Se obtiene dividiendo la fuerza de arrastre medida por la balanza entre el producto de la presión dinámica del flujo y el área de referencia del modelo. Este valor permite comparar directamente la aerodinámica de cuerpos de distinto tamaño o ensayados en condiciones distintas, siempre que los números de Reynolds sean equivalentes.

¿Qué es el puente de Wheatstone en una balanza aerodinámica?

El puente de Wheatstone es un circuito eléctrico formado por cuatro ramas, cada una con una resistencia. En las balanzas aerodinámicas, esas resistencias son las propias galgas extensiométricas. Cuando no actúa ninguna fuerza, el circuito está en equilibrio y su tensión de salida es cero. Al deformarse las galgas bajo la acción del arrastre, el equilibrio se rompe y el circuito genera una pequeña diferencia de tensión proporcional a la fuerza aplicada. Esta configuración es tan útil porque amplifica la señal útil y, al mismo tiempo, cancela automáticamente las variaciones de resistencia debidas a cambios de temperatura, lo que mejora notablemente la estabilidad de las medidas durante pruebas prolongadas.

¿Se puede usar una balanza aerodinámica sin túnel de viento?

Técnicamente sí, aunque con limitaciones importantes. La balanza puede instalarse sobre vehículos en movimiento —en pruebas de carretera instrumentadas— o en plataformas exteriores expuestas al viento natural. Sin embargo, fuera del túnel de viento, las condiciones del flujo son mucho más difíciles de controlar: la velocidad no es constante, la dirección del viento cambia y la turbulencia ambiental introduce ruido en las medidas. Para obtener datos que permitan comparaciones rigurosas entre diseños, el túnel de viento sigue siendo el entorno de referencia, porque ofrece condiciones de flujo estables, reproducibles y bien caracterizadas.

¿Qué es la histéresis en una balanza aerodinámica?

La histéresis es la diferencia entre la lectura que da la balanza cuando la fuerza aplicada va en aumento y la lectura que da cuando esa misma fuerza va disminuyendo. En un instrumento ideal, ambas deberían coincidir exactamente. En la práctica, factores como la fricción interna de los elementos flexibles o el comportamiento viscoelástico de los adhesivos de las galgas pueden provocar que el instrumento no regrese exactamente al mismo punto de partida tras un ciclo de carga y descarga. Una histéresis elevada significa que los resultados dependen del historial de carga del instrumento, lo que complica la interpretación de los datos.

¿Qué sectores utilizan balanzas aerodinámicas para pruebas?

Las balanzas aerodinámicas se usan en un abanico muy amplio de sectores. En la industria aeroespacial, se utilizan para caracterizar perfiles alares, fuselajes y superficies de control. En la automoción, los equipos de competición y los fabricantes de vehículos de serie las emplean para optimizar la forma de la carrocería. En la ingeniería civil, sirven para analizar los efectos del viento sobre puentes colgantes, torres y edificios de gran altura. En el sector naval, permiten reducir la resistencia de cascos y superestructuras. Y en el deporte de élite, ciclistas, nadadores con trajes tecnológicos y esquiadores las han usado para ajustar su posición o su equipamiento y reducir el arrastre que frena su rendimiento.

Conclusión

La balanza aerodinámica para pruebas de arrastre es mucho más que un simple sensor de fuerza. Es el puente entre la teoría aerodinámica y la realidad experimental: el instrumento que convierte el comportamiento invisible del flujo de aire en datos concretos, verificables y utilizables para mejorar cualquier diseño que deba moverse a través de un fluido.

Ahora ya conoces sus componentes esenciales, los tipos que existen según su posición en el túnel de viento, los criterios de calidad que debe cumplir y los sectores donde se aplica. Puedes usar ese conocimiento como punto de partida para entender cómo se validan experimentalmente los diseños aerodinámicos antes de que lleguen a la fase de producción o de vuelo real.
