Velocimetría por imágenes de partículas

¿Qué es la velocimetría por imágenes de partículas?

La velocimetría por imágenes de partículas, conocida por sus siglas en inglés como PIV (Particle Image Velocimetry), es una técnica óptica no intrusiva que permite medir el campo de velocidades de un fluido en un plano completo y en un instante concreto. A diferencia de los sensores físicos tradicionales, el sistema PIV no necesita estar en contacto con el fluido que mide, lo que la convierte en una herramienta de enorme valor en la aerodinámica experimental.

El principio fundamental es deceptivamente simple: se introducen partículas microscópicas en el flujo, se iluminan con un láser pulsado y se fotografían en dos instantes separados por un intervalo de tiempo muy corto. Comparando la posición de las partículas entre ambas imágenes, el sistema calcula la velocidad y dirección del movimiento del fluido en cada punto del plano iluminado, generando un mapa vectorial completo del campo de velocidades.

Lo que diferencia a la PIV de otras técnicas de medición es su capacidad para ofrecer una visión global y simultánea de todo el campo de velocidades en un plano, algo que los sensores puntuales como los anemómetros de hilo caliente no pueden lograr. Cada imagen resultante contiene miles de vectores de velocidad distribuidos por el área iluminada, lo que permite detectar estructuras complejas como vórtices, capas límite y zonas de separación del flujo.

La velocimetría por imágenes de partículas es una técnica óptica no intrusiva que proporciona mediciones instantáneas del campo de velocidades en un plano del flujo mediante el análisis del desplazamiento de partículas trazadoras iluminadas por láser.

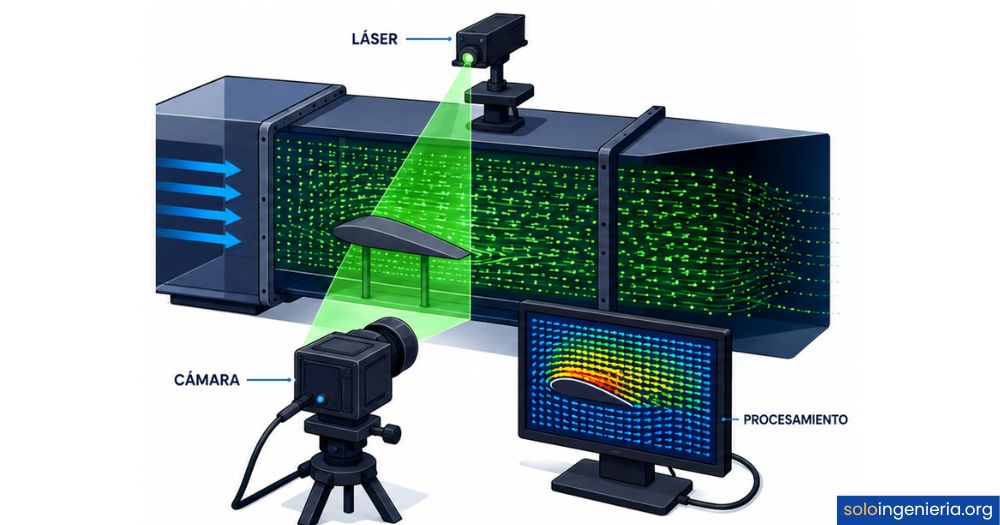

¿Cómo funciona un sistema PIV?

El proceso completo de una medición PIV se divide en cuatro etapas que ocurren de forma secuencial y coordinada. Cada etapa tiene sus propias variables técnicas que determinan la calidad final del campo de velocidades obtenido. Entender cada paso te ayudará a comprender por qué cualquier error en la preparación del experimento afecta directamente a la precisión del resultado.

Siembra de partículas trazadoras en el fluido

El primer paso consiste en introducir partículas muy pequeñas dentro del fluido que se quiere estudiar. Estas partículas deben ser lo suficientemente ligeras como para seguir el movimiento real del fluido sin alterarlo. Si son demasiado grandes o pesadas, su inercia las hace rezagarse respecto al flujo real, introduciendo un error sistemático en la medición que puede ser significativo en flujos de alta velocidad o con cambios de dirección bruscos.

En experimentos con flujos de aire, las partículas más usadas son microesferas de aceite de oliva generadas por un nebulizador o partículas de polvo de dióxido de titanio (TiO₂). En flujos de agua se emplean esferas de poliamida o microesferas de vidrio huecas. El criterio que determina si una partícula sigue fielmente al fluido es el número de Stokes: cuanto más cercano a cero, mejor es el seguimiento.

Iluminación con lámina láser pulsada

Una vez sembrado el fluido, un láser de doble pulso genera dos destellos de luz separados por un intervalo de tiempo conocido, llamado dt o tiempo entre pulsos. Este láser pasa por una lente cilíndrica que lo expande en un plano delgado, la llamada lámina u hoja láser, con un grosor típico de entre 1 y 3 milímetros. La lámina ilumina el plano exacto del fluido donde se quiere medir.

El tipo de láser más habitual en sistemas PIV es el Nd:YAG de doble cavidad, que emite luz verde a 532 nm y permite ajustar con precisión el tiempo entre pulsos desde nanosegundos hasta varios milisegundos según la velocidad del flujo. Cuanto más rápido sea el flujo, más corto debe ser el intervalo entre pulsos para que las partículas no salgan del plano iluminado entre los dos disparos.

Captura de imágenes con cámara de alta velocidad

Sincronizada con el láser, una cámara CCD o CMOS de alta resolución captura las dos imágenes en el plano iluminado: una en el primer pulso y otra en el segundo. La cámara se coloca perpendicularmente a la lámina láser para obtener una vista frontal del plano de medida. La resolución espacial del sistema PIV depende directamente de la resolución de la cámara y del área del plano iluminado, ya que a mayor área de medida, menor es la densidad de vectores por unidad de superficie.

En sistemas modernos, las cámaras pueden capturar imágenes a miles de fotogramas por segundo, lo que permite estudiar fenómenos transitorios y turbulencia en tiempo real. Esta variante se conoce como PIV resuelta en el tiempo (TR-PIV, Time-Resolved PIV) y añade una dimensión temporal al análisis del campo de velocidades.

Procesamiento por correlación cruzada

La etapa final del proceso es la más matemáticamente intensiva. Cada imagen se divide en pequeñas áreas llamadas ventanas de interrogación, típicamente de 16×16 o 32×32 píxeles. El algoritmo compara la distribución de intensidad de cada ventana entre la primera y la segunda imagen usando una operación matemática llamada correlación cruzada, que busca el desplazamiento más probable del patrón de partículas entre los dos instantes.

El resultado de esa correlación es un vector de desplazamiento para cada ventana. Dividiendo ese desplazamiento entre el tiempo dt conocido entre pulsos, el software obtiene un vector de velocidad local. Al repetir el proceso en todas las ventanas de la imagen, se genera el mapa completo del campo de velocidades. La Transformada Rápida de Fourier (FFT) acelera este cálculo de forma considerable en los sistemas actuales.

Componentes principales de un sistema PIV

Un sistema PIV no es un único instrumento, sino un conjunto de componentes que trabajan coordinados con una sincronización de microsegundos. Conocer cada elemento te ayuda a entender por qué la calidad del resultado final depende de la elección correcta de cada componente según las condiciones del experimento.

La unidad de sincronización es el elemento menos visible, pero uno de los más críticos. Coordina el disparo del láser con la apertura del obturador de la cámara con una precisión de nanosegundos, garantizando que cada imagen capture exactamente el instante del pulso láser correspondiente. Un desajuste de pocos microsegundos en esta sincronización puede inutilizar completamente los datos de un experimento.

Tipos de velocimetría por imágenes de partículas

Desde su desarrollo en los años ochenta, la técnica PIV ha evolucionado en múltiples variantes que amplían su capacidad de medición, tanto en dimensiones espaciales como en velocidad de adquisición. Cada variante responde a una necesidad experimental específica, y elegir la correcta depende del tipo de flujo, la geometría del experimento y los recursos disponibles.

PIV planar (2D-PIV)

Es la modalidad más habitual y la que describimos en la sección anterior. Utiliza una sola cámara orientada perpendicularmente a la lámina láser y mide los dos componentes de velocidad contenidos en el plano iluminado (velocidad horizontal y vertical dentro de ese plano). No captura la componente perpendicular al plano, lo que puede ser una limitación en flujos tridimensionales complejos. Aun así, es suficiente para la mayoría de los estudios en túneles de viento con flujos relativamente bidimensionales.

PIV estereoscópico (Stereo-PIV)

Esta variante emplea dos cámaras colocadas en ángulo respecto al plano de la lámina láser. Al combinar la información de ambas cámaras usando geometría estereoscópica, el sistema recupera los tres componentes del vector de velocidad: los dos del plano más la componente perpendicular al láser. Es especialmente útil en flujos con estructura tridimensional marcada, como las estelas de perfiles aerodinámicos o los flujos en torno a superficies curvas. La balanza aerodinámica para pruebas de arrastre y el PIV estereoscópico son técnicas complementarias en ensayos de túnel de viento avanzados.

PIV tomográfico (Tomo-PIV)

El PIV tomográfico representa el salto al volumen completo. Utiliza múltiples cámaras (habitualmente entre tres y cinco) distribuidas alrededor del volumen de medida y reconstruye matemáticamente la posición tridimensional de cada partícula dentro de ese volumen usando algoritmos de reconstrucción tomográfica similares a los del escáner médico. El resultado es un campo de velocidades en tres dimensiones y con tres componentes por punto. Su mayor desventaja es la enorme demanda computacional y la complejidad de la calibración.

PIV digital (DPIV) y PIV con IA

La velocimetría digital de imágenes de partículas (DPIV) es la versión moderna de la técnica que opera directamente sobre imágenes digitales capturadas por cámaras CCD o CMOS, en lugar de usar películas fotográficas como hacían los primeros sistemas PIV. Más recientemente, los algoritmos de inteligencia artificial basados en redes neuronales convolucionales (CNN) han comenzado a sustituir a la correlación cruzada clásica, logrando mayor precisión en condiciones de baja densidad de partículas o alta turbulencia donde los métodos tradicionales pierden fiabilidad.

Aplicaciones de la técnica PIV en ingeniería aerodinámica

La técnica PIV encontró en la aerodinámica uno de sus campos de aplicación más ricos, precisamente porque medir flujos de aire de forma no intrusiva es una necesidad constante en el diseño de aeronaves, vehículos y turbomaquinaria. Te presentamos los contextos donde su uso aporta información que ninguna otra técnica puede ofrecer con la misma riqueza espacial. El uso del software aerodinámico de simulación numérica (CFD) y la PIV son técnicas complementarias: una predice, la otra valida.

Uno de los ejemplos más estudiados en túneles de viento es el análisis del flujo sobre el extradós de un ala cuando aumenta el ángulo de ataque. La PIV permite ver con claridad cómo la capa límite se separa progresivamente de la superficie y los vórtices crecen hasta producir la pérdida aerodinámica, algo que los modelos numéricos solo podían predecir de forma aproximada antes de disponer de datos PIV experimentales para calibrarlos. La ingeniería aerodinámica moderna basa gran parte de su desarrollo experimental precisamente en esta capacidad de visualización.

¿En qué se diferencia la PIV de otras técnicas de medición?

Para entender el valor real de la velocimetría por imágenes de partículas, conviene compararla con las dos técnicas no intrusivas más usadas antes de su desarrollo: la velocimetría Doppler láser (LDV) y el anemómetro de hilo caliente. Cada una tiene sus fortalezas, pero ninguna ofrece la combinación de cobertura espacial simultánea y no intrusividad que caracteriza al PIV.

La velocimetría Doppler láser es superior al PIV en precisión puntual y puede medir en flujos muy rápidos con alta resolución temporal. Sin embargo, para obtener el mapa completo de un plano, el LDV necesita desplazar el punto de medida por cada posición de forma secuencial, lo que puede tomar horas. El PIV, en cambio, captura todo el campo en un único par de disparos láser, lo que lo hace insustituible cuando el flujo evoluciona rápidamente o cuando se necesita detectar estructuras espacialmente coherentes como vórtices.

Ventajas y limitaciones de la velocimetría por imágenes de partículas

Como toda técnica experimental, la PIV tiene un perfil de capacidades y restricciones que conviene conocer antes de decidir si es la herramienta adecuada para un experimento. Ignorar sus limitaciones puede llevar a diseños experimentales que generen datos incorrectos o directamente imposibles de interpretar.

Una de las limitaciones más frecuentes en la práctica es la pérdida de pares de partículas entre los dos fotogramas: si el intervalo de tiempo dt es demasiado largo, muchas partículas saldrán de la ventana de interrogación y el algoritmo no encontrará la correspondencia. Por eso, ajustar correctamente el dt en función de la velocidad máxima del flujo es uno de los parámetros de diseño más importantes de cualquier experimento PIV.

Preguntas frecuentes

¿Qué mide exactamente la técnica PIV?

La velocimetría por imágenes de partículas mide el campo de velocidades de un fluido en un plano bidimensional y en un instante concreto. Concretamente, el sistema calcula dos componentes del vector de velocidad para cada punto de una retícula regular que cubre el plano iluminado por el láser: la velocidad en dirección horizontal y la velocidad en dirección vertical dentro de ese plano. A partir de estos vectores, el software puede derivar magnitudes secundarias como la vorticidad, la tensión de Reynolds y la divergencia del campo, que son fundamentales para analizar flujos turbulentos o estructuras vorticales complejas.

¿Qué tipo de partículas se usan en un experimento PIV?

La elección de las partículas depende del fluido que se quiere estudiar y de la velocidad del flujo. En flujos de aire, las más habituales son microgotas de aceite de oliva o de parafina generadas con un nebulizador de Laskin, partículas de dióxido de titanio (TiO₂) o humo de glicerina. En flujos de agua, se usan microesferas de poliamida, esferas de vidrio huecas o partículas de poliestireno. El criterio de selección siempre es el mismo: el número de Stokes debe ser lo más bajo posible para garantizar que las partículas sigan al fluido sin rezagarse ni adelantarse.

¿Qué es la correlación cruzada en el procesamiento PIV?

La correlación cruzada es el algoritmo matemático central del procesamiento PIV. Divide cada imagen en pequeñas ventanas de interrogación y busca el desplazamiento que maximiza la similitud entre el patrón de partículas de la primera y la segunda imagen. Matemáticamente, esto equivale a calcular la función de correlación cruzada entre las distribuciones de intensidad de ambas ventanas, cuyo pico máximo indica el desplazamiento más probable. Al dividir ese desplazamiento entre el tiempo conocido entre pulsos, el sistema obtiene el vector de velocidad local. La Transformada Rápida de Fourier (FFT) permite calcular esta operación de forma computacionalmente eficiente en miles de ventanas simultáneamente.

¿Puede usarse PIV en flujos supersónicos?

Sí, aunque con restricciones importantes. En flujos supersónicos, el intervalo entre pulsos debe reducirse a valores de nanosegundos o decenas de nanosegundos para que las partículas no recorran una distancia mayor a la ventana de interrogación entre los dos disparos. Además, las partículas deben ser muy pequeñas (del orden de 0,1–1 micra) para seguir los cambios bruscos de velocidad que ocurren en ondas de choque. Estas condiciones extremas hacen que el PIV supersónico sea técnicamente muy exigente. Se han realizado mediciones exitosas en túneles de viento supersónicos usando partículas de TiO₂ y láseres de muy alta potencia, lo que ha permitido caracterizar el comportamiento de ondas de choque y capas límite en régimen supersónico.

¿Qué diferencia hay entre PIV y LDV?

La diferencia principal está en la cobertura espacial. La velocimetría Doppler láser (LDV) mide con gran precisión la velocidad en un único punto del fluido a la vez, por lo que para obtener un mapa del flujo es necesario mover físicamente el punto de medida posición por posición, lo que puede tardar horas. El PIV, en cambio, mide simultáneamente todos los puntos del plano iluminado en un solo par de disparos láser. La LDV supera al PIV en resolución temporal puntual y puede medir velocidades más altas sin restricciones de seguimiento de partículas, mientras que el PIV es insustituible cuando se necesita caracterizar la estructura espacial completa del flujo en un instante dado.

¿Cuánta resolución espacial ofrece un sistema PIV moderno?

La resolución espacial de un sistema PIV moderno depende de tres factores: la resolución en píxeles de la cámara, el tamaño del campo de medida y el tamaño de la ventana de interrogación. En términos prácticos, un sistema PIV con una cámara de alta resolución puede generar vectores de velocidad separados entre sí por distancias de 0,1 a 1 milímetro en campos de medida de pocos centímetros. Para campos más grandes, como el flujo completo sobre una maqueta de ala en un túnel de viento, la resolución espacial disminuye. Las configuraciones de micro-PIV, usadas en microcanales y dispositivos médicos, pueden llegar a resoluciones de decenas de micras.

¿Qué software se utiliza para procesar los datos PIV?

Existen tanto soluciones comerciales como de código abierto. Entre los paquetes comerciales más extendidos se encuentran DaVis de LaVision e Insight 4G de TSI, que incluyen algoritmos avanzados de correlación adaptativa y post-procesamiento integrado. En el ámbito del código abierto, OpenPIV es la referencia principal, disponible en Python y MATLAB, y especialmente popular en entornos académicos. PIVlab para MATLAB también goza de amplia adopción por su interfaz visual intuitiva. La tendencia más reciente es incorporar algoritmos de aprendizaje profundo en estos paquetes para mejorar la precisión en condiciones de baja densidad de partículas.

¿Qué es el número de Stokes y por qué importa en PIV?

El número de Stokes (Sk) es un parámetro adimensional que cuantifica la capacidad de una partícula para seguir el fluido que la rodea. Se define como la relación entre el tiempo de respuesta de la partícula y el tiempo característico del flujo. Cuando el número de Stokes es mucho menor que 1, la partícula sigue fielmente al fluido; cuando se acerca a 1 o lo supera, la partícula se desfasa respecto al flujo real, especialmente en presencia de gradientes de velocidad bruscos como los que ocurren en capas límite o en la vecindad de ondas de choque. En experimentos PIV, seleccionar partículas con un número de Stokes bajo es la garantía de que los vectores de velocidad medidos representan realmente el comportamiento del fluido y no el de las partículas.

Conclusión

La velocimetría por imágenes de partículas es una de las herramientas más poderosas que tienes disponibles para estudiar el comportamiento real de un fluido. Su capacidad de medir campos de velocidad completos en un instante, sin alterar el flujo, la sitúa en un lugar que ninguna otra técnica ocupa por completo en la aerodinámica experimental moderna.

A lo largo de este artículo has recorrido su principio físico, sus cuatro etapas de funcionamiento, sus componentes, sus variantes más avanzadas y sus aplicaciones reales en túneles de viento y simulación numérica. Con ese conocimiento puedes entender por qué los ingenieros la eligen cuando necesitan ver lo que el fluido realmente hace, y no solo estimarlo desde un punto o calcularlo con un modelo.

Si este tema te ha generado más preguntas que respuestas, eso es una buena señal: la mecánica de fluidos experimental tiene mucho más por descubrir. En este sitio web encontrarás más contenidos sobre técnicas de medición, túneles de viento y métodos de análisis aerodinámico que complementan todo lo que has leído aquí.
