Diseño aerodinámico de las aspas de un aerogenerador

¿Qué es el diseño aerodinámico de las aspas de un aerogenerador?

El diseño aerodinámico de las aspas de un aerogenerador es el proceso de ingeniería que define la forma geométrica de cada pala para que, al interactuar con el viento, genere la máxima fuerza útil con la menor resistencia posible. No se trata de una forma arbitraria: cada curva, cada ángulo y cada variación de espesor obedece a principios físicos muy precisos derivados de la mecánica de fluidos.

Las aspas no funcionan como velas: no aprovechan el empuje directo del viento, sino un fenómeno llamado sustentación aerodinámica. Este principio, el mismo que mantiene a un avión en el aire, permite que una diferencia de presión entre las dos caras de la pala genere una fuerza que hace girar el rotor. Esa es la base de todo el diseño.

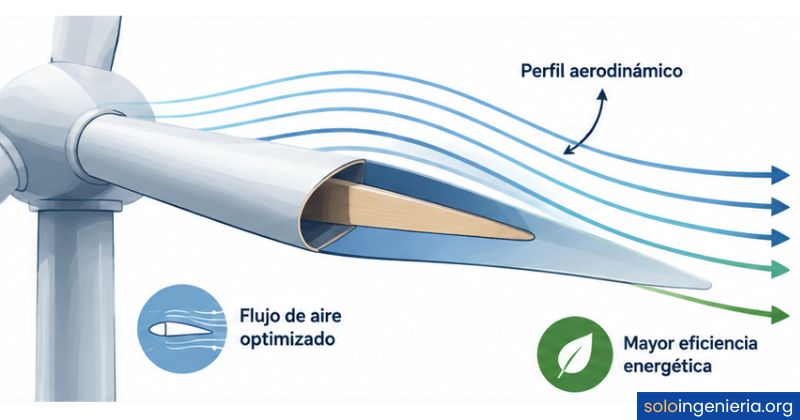

El perfil alar: el corazón de cada aspa

Un perfil alar o perfil aerodinámico es la forma de la sección transversal del aspa. Si cortas una pala perpendicularmente a su eje longitudinal, la silueta que obtienes es ese perfil. Su geometría —el espesor, la curvatura y la posición del punto más grueso— determina cómo fluye el aire alrededor y, por tanto, cuánta sustentación se genera. Familias como la NACA o la NREL ofrecen perfiles catalogados y probados para distintas aplicaciones eólicas.

En la raíz del aspa —la zona más cercana al buje central— el perfil suele ser más grueso para soportar las cargas estructurales que se concentran ahí. Hacia la punta, el perfil se vuelve más delgado y aerodinámicamente más eficiente, porque en esa zona el aspa necesita generar la mayor parte de la potencia. Esta transición de grosor no es uniforme: está calculada para cada punto del radio.

¿Cómo se genera sustentación en una pala?

Cuando el viento alcanza el borde de ataque del perfil, se divide en dos corrientes: una recorre la cara superior (extradós) y otra la cara inferior (intradós). La curvatura del extradós obliga al flujo de aire a recorrer una trayectoria más larga, lo que reduce su presión según el principio de Bernoulli. La cara inferior, con menor curvatura, mantiene una presión más alta. Esa diferencia de presión entre ambas caras empuja el perfil hacia la zona de menor presión, generando sustentación.

«Las aspas de un aerogenerador funcionan de la misma manera que las alas de un avión: la diferencia de presión entre sus caras opuestas genera la fuerza que impulsa el rotor.»

Geometría del aspa: cuerda, torsión y variación de perfil

La geometría de una pala eólica va mucho más allá de su longitud total. Hay tres parámetros que definen completamente su forma y que los ingenieros deben calcular para cada sección del aspa: la longitud de la cuerda, el ángulo de torsión y la familia de perfil aerodinámico empleada. Modificar cualquiera de ellos cambia radicalmente el comportamiento de la pala.

La distribución de la cuerda a lo largo del aspa

La cuerda es la distancia entre el borde de ataque y el borde de salida del perfil. En un aspa eólica, la cuerda no es constante: es más ancha cerca del buje y se estrecha progresivamente hacia la punta. Esta forma cónica o ahusada responde a dos necesidades: reducir la masa total de la pala y adaptar la generación de sustentación a la velocidad relativa que experimenta cada sección del aspa durante la rotación.

La velocidad tangencial de un punto del aspa aumenta con su distancia al centro de giro. Un punto situado a dos tercios del radio se mueve mucho más rápido que uno situado cerca del buje. Por eso, las secciones exteriores, al moverse más rápido, necesitan menos superficie de cuerda para generar la misma sustentación que las secciones interiores, que se mueven más despacio y requieren mayor anchura.

El ángulo de torsión y por qué cambia con el radio

El ángulo de torsión es el giro que presenta el perfil alar a lo largo de la envergadura del aspa. Una pala eólica no apunta en la misma dirección en toda su longitud: está retorcida, con la raíz orientada de forma diferente a la punta. La razón es que el ángulo con el que el viento llega a cada sección varía según la velocidad tangencial de esa sección: las secciones rápidas (puntas) ven el viento desde un ángulo distinto al que lo ven las secciones lentas (raíz).

Sin torsión, solo una sección del aspa trabajaría en condiciones óptimas. Con la torsión adecuada, cada sección opera cerca de su ángulo de ataque ideal, maximizando la sustentación generada en toda la longitud de la pala. Este cálculo se realiza con herramientas matemáticas como la teoría BEM, que se aborda más adelante.

Las fuerzas que actúan sobre las aspas

Una pala eólica en movimiento experimenta un entorno aerodinámico complejo. El viento que «ve» el aspa no es el viento real que sopla desde el horizonte: es la combinación vectorial del viento real y la velocidad de rotación del propio aspa. Este viento relativo es el que realmente interactúa con el perfil y determina las fuerzas resultantes. Entender esta geometría de velocidades es clave para comprender el comportamiento del aspa.

Sustentación y arrastre: la pareja que lo decide todo

Sobre cada sección del aspa actúan dos fuerzas aerodinámicas fundamentales. La sustentación es la fuerza perpendicular al viento relativo y es la que contribuye positivamente a la rotación del rotor. El arrastre es la fuerza paralela al viento relativo y se opone al movimiento: representa la resistencia que el aire ejerce sobre la pala. Un buen diseño aerodinámico busca maximizar la sustentación y minimizar el arrastre en todos los regímenes de operación.

La relación entre ambas fuerzas se expresa como el cociente sustentación/arrastre (L/D). Cuanto mayor sea esta relación, más eficiente es el perfil. Los perfiles modernos para aerogeneradores alcanzan relaciones L/D muy elevadas, lo que se traduce directamente en mayor energía eléctrica generada por unidad de área de pala.

El ángulo de ataque y la entrada en pérdida

El ángulo de ataque es el ángulo que forma el viento relativo con la línea de referencia del perfil (la cuerda). Existe un rango óptimo de este ángulo para cada perfil: dentro de ese rango, la sustentación aumenta con el ángulo. Si el ángulo supera un valor crítico, el flujo se desprende de la superficie del extradós y la sustentación cae bruscamente. Este fenómeno se llama entrada en pérdida o «stall» y es uno de los límites de diseño más importantes que los ingenieros deben evitar.

¿Cuántas aspas necesita un aerogenerador y por qué tres?

La mayoría de los aerogeneradores modernos tienen tres aspas, y no es por tradición ni por estética. El número de palas influye directamente en el rendimiento, las vibraciones y el coste de fabricación. El diseño de tres aspas es el que mejor equilibra eficiencia aerodinámica, estabilidad mecánica y coste de producción. Con dos palas hay más vibraciones por desequilibrio de masas; con cuatro o más, el coste y el peso aumentan sin una mejora proporcional de la eficiencia.

El rotor tripala distribuye las cargas de forma uniforme durante cada vuelta, lo que reduce la fatiga estructural del buje y de la torre. Además, tres aspas permiten que el rotor gire más despacio que con dos, lo que disminuye el ruido aerodinámico generado por las puntas de pala. Puedes profundizar en los efectos que provoca el flujo de aire sobre estructuras en el artículo sobre por qué el viento hace vibrar los puentes, donde se explican fenómenos de resonancia similares a los que los ingenieros eólicos deben evitar.

El límite de Betz y el coeficiente de potencia

En 1919, el físico alemán Albert Betz demostró matemáticamente que ningún aerogenerador puede extraer más del 59,3 % de la energía cinética disponible en el viento. Este valor, conocido como el límite de Betz, es una consecuencia directa de la conservación de energía: si el rotor extrajera toda la energía del viento, el aire quedaría completamente inmóvil tras pasar por él, lo que impediría que nuevas masas de aire llegaran a la turbina.

La eficiencia real de un aerogenerador se expresa mediante el coeficiente de potencia (Cp), que compara la potencia extraída con la potencia teórica disponible en el viento. Los aerogeneradores actuales bien diseñados alcanzan valores de Cp cercanos a 0,5, lo que los sitúa muy próximos al límite teórico de Betz. Las pérdidas restantes se deben a factores como la resistencia aerodinámica de las palas, las pérdidas en el generador y los efectos de la estela giratoria del rotor.

La teoría BEM: cómo se calcula el diseño óptimo

La Teoría del Momento del Elemento de Aspa (BEM, del inglés «Blade Element Momentum») es el método matemático estándar que los ingenieros utilizan para diseñar el perfil, la cuerda y la torsión de cada sección de una pala eólica. Consiste en dividir el aspa en pequeños elementos a lo largo de su radio y analizar las fuerzas aerodinámicas sobre cada uno de esos elementos de forma independiente.

Para cada elemento, la teoría BEM combina las ecuaciones de flujo axial y rotacional con los coeficientes aerodinámicos del perfil seleccionado. El resultado es la distribución de cuerda y de ángulo de torsión que maximiza el coeficiente de potencia en las condiciones de operación de diseño. Este proceso es iterativo: los ingenieros ajustan los parámetros en múltiples ciclos hasta converger en la geometría óptima.

La razón por la que la teoría BEM sigue siendo el método de referencia décadas después de su formulación es su eficiencia computacional: permite obtener resultados útiles en tiempos muy cortos, lo que facilita explorar miles de combinaciones de parámetros antes de validar el diseño final con simulaciones CFD más costosas. La ingeniería aerodinámica integra ambas metodologías en el proceso de desarrollo de palas modernas.

Materiales y fabricación de las aspas

El material de un aspa debe cumplir requisitos aparentemente contradictorios: ser lo más ligero posible para reducir la carga sobre el buje y, al mismo tiempo, ser rígido y resistente para soportar décadas de ciclos de carga producidos por el viento. Por eso, los materiales compuestos —especialmente la fibra de vidrio y la fibra de carbono— dominan la fabricación de palas eólicas modernas.

• Fibra de vidrio con resina epoxi: Es el material más empleado en la fabricación de aspas. Ofrece una buena relación entre rigidez, resistencia a la fatiga y coste de producción, lo que lo hace adecuado para palas de tamaño medio y grande.
• Fibra de carbono: Se utiliza en zonas que requieren máxima rigidez con mínimo peso, como las vigas longitudinales (spar caps) de palas muy largas. Su coste es mayor que el de la fibra de vidrio, por lo que se combina estratégicamente con ella.
• Núcleos de balsa o espuma de PET: Se emplean como relleno estructural en las paredes del aspa para aumentar la rigidez a flexión sin añadir peso significativo. Funcionan como el interior de un sándwich estructural.
• Gelcoat y recubrimientos de protección: La superficie exterior del aspa lleva tratamientos contra la erosión causada por la lluvia, el granizo y las partículas en suspensión, que a las velocidades de punta del aspa son enormemente abrasivos.

La fabricación se realiza principalmente mediante procesos de infusión de resina en moldes: las capas de fibra seca se colocan en la mitad del molde con la geometría exacta del aspa, se aplica vacío y se inyecta la resina, que impregna todas las fibras antes de curar. El control de calidad dimensional es crítico, porque pequeñas desviaciones en la geometría del perfil pueden reducir el rendimiento aerodinámico de forma significativa.

Retos actuales en el diseño aerodinámico de palas

El diseño de las aspas de los aerogeneradores sigue evolucionando para responder a varios retos simultáneos. Las turbinas offshore (en alta mar) requieren palas más largas que las terrestres para aprovechar vientos más intensos y uniformes, lo que plantea desafíos aerodinámicos y estructurales inéditos. Las palas actuales de los aerogeneradores más grandes superan los cien metros de longitud, lo que las convierte en algunas de las estructuras móviles más grandes jamás fabricadas.

Uno de los problemas que más atención recibe en la investigación actual es el ruido aerodinámico generado en las puntas de pala. A esas velocidades, los vórtices que se forman en el extremo del aspa producen emisiones acústicas que limitan la instalación de parques eólicos en zonas habitadas. Si te interesa entender con más detalle cómo se origina ese fenómeno, el artículo sobre ruido aerodinámico y cómo se genera explica los mecanismos físicos que están detrás de ese sonido.

Otro frente activo es la integración del control de paso de pala (pitch control) con el diseño aerodinámico. En lugar de tener un aspa de geometría fija, los aerogeneradores modernos giran el aspa sobre su propio eje para ajustar el ángulo de paso según las condiciones del viento en cada instante. Este mecanismo permite operar siempre cerca del coeficiente de potencia máximo y proteger la turbina ante ráfagas extremas.

Preguntas frecuentes

¿Cómo funciona el principio de sustentación en las aspas de un aerogenerador?

Cuando el viento alcanza el perfil aerodinámico del aspa, se divide en dos corrientes. La cara superior (extradós), más curvada, hace que el aire acelere y su presión disminuya. La cara inferior (intradós), con menor curvatura, mantiene una presión más alta. Esa diferencia de presión entre ambas caras genera una fuerza perpendicular al viento relativo, llamada sustentación, que impulsa la pala en la dirección de rotación del rotor y, en última instancia, mueve el generador eléctrico.

¿Qué es el perfil NACA y para qué se usa en las palas eólicas?

Los perfiles NACA son una familia de geometrías aerodinámicas desarrolladas por el Comité Asesor Nacional para la Aeronáutica de los Estados Unidos. Se identifican mediante un código numérico que describe sus características geométricas principales: espesor máximo, curvatura y posición del punto de máximo espesor. En las palas eólicas, series como la NACA 230XX se emplean habitualmente en las secciones exteriores, donde se busca alta eficiencia aerodinámica, mientras que las secciones interiores suelen usar perfiles más gruesos diseñados específicamente para cargas estructurales.

¿Por qué las aspas de un aerogenerador tienen forma retorcida?

La torsión del aspa es necesaria porque la velocidad relativa del viento cambia en cada punto de la pala durante la rotación. Las secciones cercanas a la punta se mueven mucho más rápido que las cercanas al buje, por lo que el ángulo con el que «ven» el viento es diferente. Sin torsión, solo una sección del aspa trabajaría en condiciones óptimas; con la torsión correcta, cada sección opera cerca de su ángulo de ataque ideal y el aspa genera sustentación eficientemente a lo largo de toda su envergadura.

¿Qué es el límite de Betz en una turbina eólica?

El límite de Betz establece que ningún aerogenerador puede convertir en energía útil más del 59,3 % de la energía cinética que transporta el viento que atraviesa el rotor. Es una consecuencia de la conservación de energía y del momento lineal del flujo de aire: si toda la energía fuese extraída, el viento se detendría completamente y no podría entrar nuevo aire al rotor. Los mejores aerogeneradores modernos alcanzan coeficientes de potencia cercanos a 0,50, lo que los sitúa muy próximos a ese límite teórico.

¿Cómo afecta el ángulo de ataque al rendimiento de un aspa?

El ángulo de ataque determina cuánta sustentación genera cada sección del aspa. Dentro de un rango óptimo, aumentar el ángulo incrementa la sustentación. Sin embargo, si el ángulo supera un valor crítico, el flujo de aire se desprende de la cara superior del perfil y la sustentación cae bruscamente mientras el arrastre se dispara. Este fenómeno, llamado entrada en pérdida, puede provocar vibraciones severas y reducir drásticamente la eficiencia del aerogenerador.

¿Qué materiales se usan para fabricar las aspas de un aerogenerador?

Las aspas de los aerogeneradores modernos se fabrican principalmente con materiales compuestos de alta resistencia. La fibra de vidrio impregnada con resina epoxi es el material más extendido por su buena relación entre rigidez, resistencia a la fatiga y coste. La fibra de carbono se incorpora en las zonas de mayor exigencia estructural, como las vigas longitudinales. Los núcleos de madera de balsa o espuma de PET completan la sección del aspa, actuando como relleno ligero entre las capas de fibra.

¿Por qué la mayoría de los aerogeneradores tienen tres aspas?

El diseño tripala es el que mejor equilibra eficiencia aerodinámica, estabilidad mecánica y coste de fabricación. Con dos palas, el rotor genera más vibraciones por desequilibrio dinámico al pasar frente a la torre; con cuatro o más, el peso y el coste aumentan sin una mejora proporcional de la energía generada. Tres aspas distribuyen las cargas de forma uniforme durante toda la rotación, reducen el ruido en las puntas de pala al girar más despacio y producen menos fatiga estructural en el buje y la torre.

¿Qué es la teoría BEM en el diseño de palas eólicas?

La Teoría del Momento del Elemento de Aspa (BEM) es el método matemático estándar para calcular la distribución óptima de cuerda y torsión a lo largo de una pala eólica. Divide el aspa en pequeños elementos radiales y analiza las fuerzas aerodinámicas sobre cada uno de ellos usando los coeficientes de sustentación y arrastre del perfil seleccionado. El proceso es iterativo: los factores de inducción axial y tangencial se ajustan repetidamente hasta que la solución converge. El resultado es la geometría del aspa que extrae la máxima energía posible del viento en las condiciones de diseño.

Conclusión

El diseño aerodinámico de las aspas de un aerogenerador es mucho más que dar forma a una pala: es la disciplina que decide cuánta energía puede extraer una turbina del viento. Cada parámetro —el perfil alar, la cuerda, la torsión y el material— responde a principios físicos precisos que determinan el comportamiento del rotor en cada condición de operación.

Ahora que conoces los conceptos clave —sustentación, límite de Betz, teoría BEM y la razón del diseño tripala— puedes leer cualquier noticia o estudio sobre energía eólica con una comprensión mucho más sólida. La próxima vez que veas girar un aerogenerador, sabrás que detrás de esa aparente sencillez hay décadas de investigación aerodinámica aplicada.
