Desprendimiento de vórtices en estructuras

¿Qué es el desprendimiento de vórtices en estructuras?

Cuando el viento o cualquier fluido en movimiento encuentra una estructura en su camino, no la rodea de forma suave y continua. En cambio, el flujo se separa de la superficie y genera zonas de baja presión donde el fluido empieza a girar. Esos giros organizados se llaman vórtices, y su aparición no es caótica: se forman y se desprenden de manera alternada a cada lado de la estructura, con una frecuencia que depende de la velocidad del flujo y de la geometría del cuerpo.

Ese desprendimiento alternado crea cambios de presión repetidos que empujan la estructura de un lado a otro. En una estructura rígida y bien amortiguada, el efecto puede ser imperceptible. Pero en estructuras esbeltas, ligeras o con baja amortiguación, esas fuerzas laterales repetidas pueden generar vibraciones que crecen con el tiempo y comprometen la integridad del elemento.

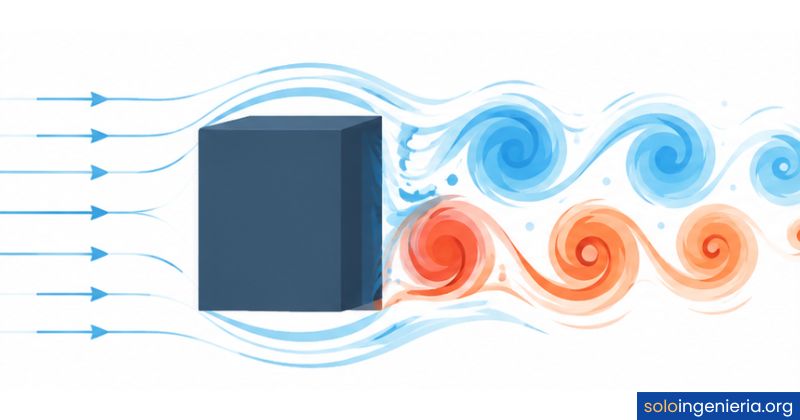

La calle de vórtices de Von Kármán

El patrón que forman los vórtices desprendidos recibe el nombre de calle de vórtices de Von Kármán, en honor al ingeniero y físico húngaro Theodore von Kármán, quien describió matemáticamente su comportamiento. En este patrón, los vórtices se organizan en dos filas paralelas, una a cada lado del eje de la estela, con giros en sentidos opuestos: los superiores rotan en sentido horario y los inferiores en sentido antihorario.

Lo relevante desde el punto de vista estructural es que cada vórtice que se desprende genera una zona de baja presión que atrae la estructura hacia ese lado. Como el proceso se repite de forma alterna, la estructura recibe un empuje lateral rítmico que va cambiando de dirección. En estructuras con poca rigidez lateral, ese ciclo repetido se traduce directamente en vibración.

¿Cómo se forman los vórtices alrededor de una estructura?

Todo comienza cuando el fluido en movimiento alcanza la superficie frontal de la estructura y se divide. Una parte del flujo pasa por encima y otra por debajo. En ambos lados, la velocidad del fluido aumenta y la presión cae. Cuando el flujo intenta rodear la parte trasera, no puede mantenerse pegado a la superficie y se separa, generando una zona de recirculación donde el fluido gira sobre sí mismo.

Ese giro se alimenta del fluido que sigue llegando hasta que el vórtice alcanza un tamaño crítico y se desprende. En ese momento, el lado opuesto comienza a formar el siguiente vórtice. El proceso se repite de forma continua mientras existe el flujo, creando la secuencia periódica que caracteriza al fenómeno. La frecuencia con la que ocurre ese ciclo depende de la velocidad del viento y de la dimensión característica del cuerpo.

¿Cómo afecta el desprendimiento de vórtices a la estabilidad?

El impacto del desprendimiento de vórtices sobre una estructura depende de cuánto se parezca la frecuencia de esos vórtices a la frecuencia con la que la propia estructura tiende a vibrar de forma natural. Cuando ambas frecuencias están alejadas, la estructura absorbe las fuerzas sin respuesta visible. Pero cuando se aproximan, el efecto puede amplificarse hasta generar oscilaciones de gran amplitud que ponen en riesgo la integridad estructural.

El fenómeno de lock-in o acoplamiento de frecuencias

En condiciones normales, la frecuencia de desprendimiento de vórtices aumenta de forma proporcional a la velocidad del viento. Pero hay un rango de velocidades en el que algo diferente ocurre: cuando la frecuencia de los vórtices se acerca a la frecuencia natural de la estructura, la propia oscilación del cuerpo pasa a controlar el momento en que se desprenden los vórtices. Es como si la estructura le marcara el ritmo al fluido.

Ese estado se llama lock-in, y en él la relación lineal entre velocidad del viento y frecuencia de desprendimiento deja de cumplirse. Los vórtices se sincronizan con la estructura y las oscilaciones crecen de forma significativa. Lo más importante es que el lock-in se mantiene activo durante un rango de velocidades, no en un único punto, lo que lo hace especialmente peligroso en estructuras expuestas a vientos variables.

Fatiga estructural por vibraciones periódicas

Incluso cuando las oscilaciones no son extremas, la repetición constante de ciclos de carga y descarga produce un daño acumulativo en los materiales. Ese daño se llama fatiga y puede llevar al fallo de una estructura aunque las fuerzas individuales sean muy inferiores a la resistencia máxima del material. Una estructura puede soportar miles de ciclos antes de que aparezca una grieta, pero esa grieta puede propagarse rápidamente si el fenómeno no se detecta.

En elementos como chimeneas, postes de iluminación o mástiles, el desprendimiento de vórtices actúa durante toda su vida útil. Si la velocidad crítica a la que aparece el lock-in es baja, el número de ciclos acumulados puede ser enorme. Por eso, el objetivo principal del diseño frente a este fenómeno es evitar la fatiga antes que el fallo inmediato, especialmente en estructuras que no se inspeccionan con frecuencia.

Parámetros clave para analizar el desprendimiento de vórtices

Para cuantificar el comportamiento del fenómeno y comparar resultados entre distintos casos, los ingenieros trabajan con tres números adimensionales que condensan las relaciones físicas más importantes. Cada uno de ellos captura una dimensión distinta del problema y, en conjunto, permiten caracterizar la respuesta de una estructura frente al desprendimiento de vórtices con suficiente precisión para tomar decisiones de diseño.

Número de Strouhal

El número de Strouhal (St) relaciona la frecuencia de desprendimiento de vórtices con la velocidad del flujo y la dimensión característica del cuerpo. Su expresión es St = (f • D) / U, donde f es la frecuencia de desprendimiento, D es el diámetro o ancho de la sección transversal y U es la velocidad del fluido. Para secciones circulares en flujo subcrítico, el número de Strouhal toma valores próximos a 0,2, y para secciones cuadradas se usa habitualmente 0,12.

Conocer el número de Strouhal permite calcular la velocidad del viento a la que la frecuencia de desprendimiento coincidirá con la frecuencia natural de la estructura, lo que se denomina velocidad crítica. Si esa velocidad crítica queda fuera del rango de vientos habituales en el emplazamiento, el riesgo de lock-in es bajo. Si queda dentro, hay que actuar sobre el diseño antes de construir.

Número de Reynolds

El número de Reynolds (Re) describe el régimen de flujo que rodea la estructura y determina cómo se forman los vórtices. A valores de Re muy bajos, el flujo es laminar y los vórtices no se desprenden. A medida que Re aumenta, la estela comienza a oscilar y aparece el desprendimiento periódico característico de la calle de Von Kármán. A valores aún mayores, la estela se vuelve turbulenta y el comportamiento cambia.

Para estructuras civiles expuestas al viento, los valores de Re suelen estar en rangos donde el desprendimiento es plenamente periódico, lo que hace que el análisis con el número de Strouhal sea directamente aplicable. Sin embargo, conocer el régimen de flujo ayuda a escoger el método de análisis más adecuado, ya sea analítico, experimental o basado en simulación numérica.

Número de Scruton

El número de Scruton (Sc) es el parámetro que combina la masa de la estructura y su amortiguamiento estructural con las propiedades del fluido. Su valor indica la susceptibilidad de una estructura a las vibraciones inducidas por vórtices: cuanto mayor sea el número de Scruton, más resistente es la estructura frente a este fenómeno. Estructuras ligeras y con escasa amortiguación tienen valores bajos y son las más vulnerables.

En la práctica, aumentar el número de Scruton equivale a aumentar la amortiguación o la masa de la estructura. Ambas estrategias reducen la amplitud máxima de las oscilaciones durante el lock-in. Las normativas europeas, como el Eurocódigo 1 parte 1-4, establecen umbrales mínimos del número de Scruton a partir de los cuales no es necesario verificar el desprendimiento de vórtices con detalle.

Estructuras más vulnerables al desprendimiento de vórtices

No todas las estructuras responden igual al paso del viento. Las que presentan mayor riesgo frente al desprendimiento de vórtices son aquellas que combinan esbeltez, baja masa por unidad de longitud y poca amortiguación interna. Esos tres factores juntos reducen el número de Scruton y hacen que las oscilaciones inducidas puedan crecer hasta niveles problemáticos con velocidades de viento relativamente moderadas.

Además de la geometría, la ubicación importa. Las estructuras en zonas de viento sostenido o expuestas a flujos encauzados por edificios cercanos acumulan más ciclos de carga. La aerodinámica industrial estudia precisamente cómo el entorno construido modifica el flujo alrededor de estructuras expuestas, lo que puede amplificar o reducir el riesgo de desprendimiento de vórtices.

El caso del puente de Tacoma Narrows

El colapso del puente de Tacoma Narrows, ocurrido el 7 de noviembre de 1940, apenas cuatro meses después de su inauguración, es el caso histórico más citado cuando se habla de interacción entre el viento y las estructuras. El puente comenzó a oscilar de forma visible con vientos que, en principio, estaba diseñado para soportar sin problemas. La causa no fue la fuerza bruta del viento, sino la interacción aerodinámica entre el tablero del puente y el flujo de aire que lo rodeaba.

Desde su primer día en servicio, el puente mostraba oscilaciones verticales con vientos de velocidad moderada. Esas oscilaciones eran consecuencia de los vórtices de Von Kármán que se formaban sobre y bajo el tablero. Con el tiempo, el movimiento del propio puente empezó a retroalimentar la formación de vórtices, generando un ciclo de amplificación progresiva que terminó en el colapso por torsión.

Es importante aclarar un punto que suele generar confusión: el colapso definitivo del puente no fue causado únicamente por resonancia clásica con los vórtices de Von Kármán, sino por un fenómeno más complejo de inestabilidad aerodinámica por torsión, donde el movimiento del propio tablero generaba fuerzas que amplificaban la oscilación en cada ciclo. El caso dejó una lección decisiva: la aerodinámica no es un factor secundario en el diseño de grandes puentes.

El análisis de la aerodinámica de edificios altos comparte muchos principios con el estudio de puentes colgantes: en ambos casos, la esbeltez, la sección transversal y la amortiguación determinan la respuesta del sistema ante el viento, y el desprendimiento de vórtices es uno de los efectos que siempre debe verificarse.

¿Cómo se controla o mitiga el desprendimiento de vórtices?

Existen dos líneas de actuación principales para reducir los efectos del desprendimiento de vórtices: modificar la geometría de la estructura para interrumpir la formación periódica de vórtices, o aumentar la capacidad de la estructura para absorber y disipar la energía de las vibraciones sin que se acumule en amplitudes peligrosas. Ambas estrategias pueden aplicarse de forma independiente o combinada, según el caso.

Modificaciones geométricas y aerodinámicas

La forma exterior de una estructura determina en gran medida cómo se organiza el flujo a su alrededor. Al introducir elementos que rompen la uniformidad de la superficie, se altera la periodicidad del desprendimiento y se reduce la fuerza de las excitaciones laterales. Las aletas helicoidales son la solución más conocida en chimeneas y tubos: al envolver la superficie de forma espiral, fragmentan la calle de vórtices y convierten el desprendimiento periódico en uno desordenado y de menor amplitud.

Otras opciones geométricas incluyen el uso de travesaños entre cables de puentes para aumentar su rigidez y frecuencia natural, o la modificación de la sección transversal de torres para reducir la magnitud de las fuerzas de sustentación alternadas. Cada solución geométrica tiene como objetivo romper la regularidad del patrón de desprendimiento, de modo que las fuerzas resultantes sean menores y menos organizadas.

Sistemas de amortiguación activa y pasiva

Cuando la modificación geométrica no es viable o suficiente, se recurre a sistemas que absorben la energía de la vibración y la disipan en forma de calor. Los amortiguadores de masa sincronizada (TMD, del inglés Tuned Mass Damper) son los más empleados en edificios altos y torres: consisten en una masa suspendida dentro de la estructura que oscila en oposición al movimiento del edificio, reduciendo la amplitud de vibración de forma significativa.

Los amortiguadores de fluido viscoso y los de tipo viscoelástico también se utilizan en estructuras menores, como postes de iluminación o mástiles. En cables de puentes, los amortiguadores externos instalados en puntos estratégicos de la longitud del cable son la solución más extendida. El principio en todos los casos es el mismo: convertir la energía mecánica de la vibración en calor antes de que se acumule a niveles problemáticos.

Métodos de análisis y simulación

Para evaluar si una estructura estará afectada por el desprendimiento de vórtices, los ingenieros disponen de varias herramientas que van desde cálculos analíticos sencillos hasta simulaciones computacionales de alta resolución. La elección del método depende de la complejidad del problema, la geometría de la estructura y el nivel de detalle que requiere la decisión de diseño.

Las normativas europeas, como el Eurocódigo 1 EN 1991-1-4 sobre acciones del viento, establecen procedimientos de cálculo para estructuras esbeltas y proporcionan los valores de referencia necesarios para estimar la velocidad crítica y verificar la respuesta frente al desprendimiento de vórtices con métodos simplificados. Estos métodos son el punto de partida habitual en el diseño.

En proyectos de mayor complejidad, la combinación del análisis modal con una simulación CFD permite obtener una imagen detallada de cómo se forman y evolucionan los vórtices, cómo interactúan con la estructura y cuánto se amplifica la respuesta en el rango de lock-in. El monitoreo estructural en obra, mediante sensores de aceleración, permite validar las predicciones de diseño y detectar comportamientos no previstos durante la vida útil de la estructura. El estudio del confort eólico en zonas urbanas complementa este enfoque, ya que las condiciones del flujo en entornos urbanos afectan directamente a la intensidad de los vórtices que alcanzan las estructuras.

Entender bien estos métodos permite elegir el nivel de análisis adecuado para cada proyecto. En estructuras de baja esbeltez o alta amortiguación, el cálculo normativo suele ser más que suficiente. En estructuras singulares, el ensayo físico o la simulación numérica son herramientas que dan una confianza difícil de alcanzar solo con fórmulas. La ingeniería aerodinámica integra todos estos enfoques en una disciplina que conecta la física del flujo con las decisiones de diseño estructural.

Preguntas frecuentes

¿Qué es la calle de vórtices de Von Kármán?

La calle de vórtices de Von Kármán es el patrón organizado que forman los vórtices que se desprenden de forma alternada a ambos lados de un cuerpo sumergido en un flujo. Los vórtices se disponen en dos filas paralelas con sentidos de giro opuestos, y se alejan aguas abajo del obstáculo de forma periódica. Este patrón fue descrito matemáticamente por Theodore von Kármán a principios del siglo XX y es la base conceptual del fenómeno de desprendimiento de vórtices en estructuras.

¿Qué es el lock-in en el desprendimiento de vórtices?

El lock-in es el estado en el que la frecuencia de desprendimiento de vórtices se sincroniza con la frecuencia natural de la estructura. Cuando eso ocurre, el movimiento oscilatorio de la propia estructura pasa a controlar el momento en que se desprenden los vórtices, creando un ciclo de retroalimentación que amplifica las vibraciones. El lock-in se mantiene activo durante un rango de velocidades de viento, no en un único punto, lo que lo hace especialmente peligroso en estructuras expuestas a vientos variables.

¿Qué estructuras son más susceptibles al desprendimiento de vórtices?

Las estructuras más vulnerables son las que combinan sección transversal simple (especialmente circular), gran esbeltez y poca amortiguación estructural. Chimeneas industriales, mástiles de telecomunicaciones, cables de puentes atirantados, postes de iluminación y componentes esbeltos de edificios altos son los casos más habituales. En todos ellos, el número de Scruton suele ser bajo, lo que facilita que las oscilaciones inducidas por vórtices alcancen amplitudes significativas incluso con velocidades de viento moderadas.

¿Cómo se calcula la frecuencia de desprendimiento de vórtices?

La frecuencia de desprendimiento se calcula a partir de la fórmula del número de Strouhal: f = (St • U) / D, donde St es el número de Strouhal (generalmente 0,2 para secciones circulares), U es la velocidad del fluido y D es la dimensión característica de la sección transversal del cuerpo. A partir de esa frecuencia se determina la velocidad crítica a la que el desprendimiento de vórtices puede coincidir con la frecuencia natural de la estructura y desencadenar el lock-in.

¿Cuál es la diferencia entre el número de Strouhal y el número de Scruton?

El número de Strouhal es un parámetro adimensional que describe la frecuencia de desprendimiento de vórtices en función de la velocidad del fluido y la dimensión de la estructura. En cambio, el número de Scruton mide la susceptibilidad de la estructura a vibrar por la acción de esos vórtices: combina la masa por unidad de longitud y el amortiguamiento estructural con la densidad del fluido. Mientras que el Strouhal sirve para calcular cuándo ocurre el fenómeno, el Scruton indica cuánto afectará a la estructura una vez que empiece.

¿Puede el desprendimiento de vórtices causar el colapso de una estructura?

Sí, aunque no siempre de forma inmediata. El riesgo más frecuente es el fallo por fatiga, que se produce cuando los ciclos repetidos de carga y descarga acumulan daño en el material hasta provocar una grieta que se propaga. En casos extremos, como en el puente de Tacoma Narrows, la amplificación progresiva de las oscilaciones puede llevar al colapso total. En estructuras bien diseñadas, el fenómeno se controla antes de que llegue a ese punto, pero ignorarlo en la fase de proyecto puede tener consecuencias graves a largo plazo.

¿Cómo se mitiga el desprendimiento de vórtices en chimeneas industriales?

La solución más extendida en chimeneas industriales es la instalación de aletas helicoidales alrededor del fuste. Estas aletas espirales interrumpen la formación periódica de vórtices al generar un desprendimiento desordenado y de menor amplitud. Otras opciones incluyen añadir amortiguadores internos o modificar la relación de esbeltez de la chimenea. En la fase de diseño, el análisis con el número de Scruton permite anticipar si la chimenea necesitará alguna de estas medidas antes de que entre en servicio.

Conclusión

El desprendimiento de vórtices es uno de esos fenómenos que opera en silencio, pero que puede condicionar por completo el comportamiento de una estructura ante el viento. Entender cómo se forman los vórtices, qué parámetros los gobiernan y en qué condiciones pueden generar oscilaciones peligrosas te da una base sólida para abordar cualquier proyecto donde la aerodinámica juegue un papel relevante.

Los números de Strouhal, Reynolds y Scruton no son fórmulas aisladas: son herramientas que te permiten anticipar cuándo puede aparecer el lock-in, cuánto puede vibrar una estructura y qué estrategia de mitigación se ajusta mejor a cada caso. Aplicar ese conocimiento desde la fase de diseño, antes de construir, es siempre más eficiente que buscar soluciones una vez que el problema se ha hecho visible en obra o durante la vida útil de la estructura.
