¿Por qué el viento hace vibrar los puentes?

¿Qué ocurre cuando el viento golpea un puente?

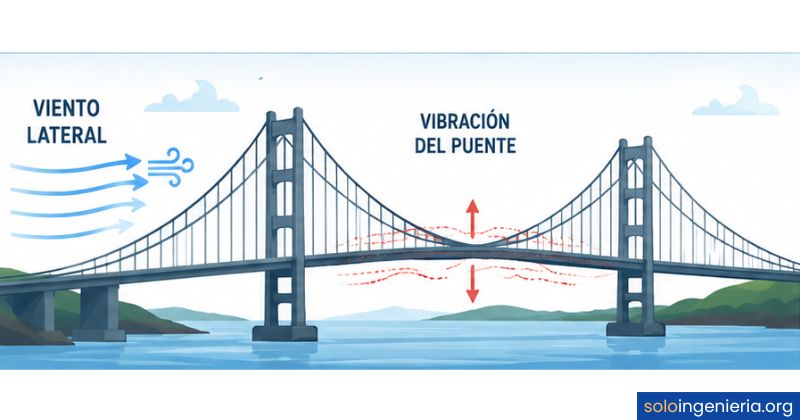

La respuesta instintiva es imaginar el viento como un empuje directo, como si una mano gigante presionara el lateral del tablero. Pero la realidad aerodinámica es más compleja y más interesante que eso. Cuando el viento encuentra una estructura, el flujo de aire se divide, acelera, desacelera y genera zonas de presión completamente distintas en cada cara del puente. Esas diferencias de presión son las que producen las fuerzas que hacen vibrar la estructura.

El aire no fluye, choca

Cuando una corriente de aire se encuentra con el tablero de un puente, no lo rodea suavemente: choca contra él y se separa en dos corrientes que intentan reencontrarse al otro lado. Ese proceso de separación y reencuentro del flujo de aire es turbulento por naturaleza y genera zonas de baja presión y alta presión que cambian con el tiempo. El resultado es una fuerza que no actúa en una sola dirección, sino que empuja y jala de la estructura en ciclos continuos.

Cómo nace la presión dinámica sobre el tablero

La presión que ejerce el viento sobre una superficie no depende solo de su velocidad, sino también de la forma de la estructura que encuentra. Un tablero de puente de sección plana actúa como una pantalla que obliga al viento a generar grandes diferencias de presión entre su cara superior e inferior, mientras que un tablero de sección aerodinámica permite que el flujo se reorganice con menos turbulencia. Esa diferencia de forma lo cambia todo.

El desprendimiento de vórtices, el fenómeno detrás de la vibración

Cuando el flujo de aire se separa al rodear el tablero de un puente, no lo hace de forma ordenada. Se forman remolinos, llamados vórtices, que se desprenden de manera alterna a cada lado de la estructura: primero por arriba, luego por abajo, y así sucesivamente. Cada vórtice que se desprende empuja brevemente la estructura en su dirección antes de alejarse. El resultado es una secuencia de empujes rítmicos, hacia arriba y hacia abajo, que ponen al puente en movimiento oscilatorio.

¿Qué son los vórtices de Von Kármán?

El nombre hace referencia al ingeniero y físico Theodore von Kármán, quien describió matemáticamente este patrón de remolinos. Los vórtices de Von Kármán son una calle alternada de torbellinos que se forman aguas abajo de cualquier objeto cilíndrico o prismático inmerso en un fluido en movimiento. En un puente, el tablero actúa como ese obstáculo: el viento lo rodea y genera la calle de vórtices característica que impulsa la vibración. Puedes encontrar más detalles sobre este mecanismo en el análisis de desprendimiento de vórtices en estructuras.

¿Por qué los vórtices generan fuerzas periódicas?

La clave está en la periodicidad. Los vórtices no se desprenden todos a la vez ni de forma aleatoria: lo hacen con una cadencia regular que depende de la velocidad del viento y de las dimensiones del tablero. Esa cadencia se describe mediante el número de Strouhal, que relaciona la frecuencia de desprendimiento de vórtices con la velocidad del viento y el ancho característico de la sección del tablero. Cuando esa frecuencia se acerca a la frecuencia natural del puente, el sistema entra en un régimen de oscilación amplificada.

Frecuencia natural y resonancia en los puentes

Todo objeto sólido tiene una tendencia natural a vibrar a una velocidad concreta cuando se le aplica una perturbación. Esa velocidad de oscilación propia se llama frecuencia natural, y en los puentes depende de su masa, su rigidez y su geometría. Un puente largo y flexible tiene una frecuencia natural baja; uno corto y rígido tiene una frecuencia natural alta. Conocer ese valor es el primer paso para saber si el viento puede convertirse en un problema.

¿Qué es la frecuencia natural de una estructura?

Si empujas levemente un puente colgante y lo sueltas, oscilará de forma repetida antes de detenerse. La velocidad con la que completa cada ciclo de ida y vuelta es su frecuencia natural, expresada en hercios (Hz). Un puente colgante de gran longitud puede tener frecuencias naturales tan bajas como 0,1 Hz, lo que significa que completa menos de un ciclo de oscilación por segundo. Esa característica lo hace especialmente sensible a excitaciones de baja frecuencia, como las que genera el viento moderado.

¿Cuándo la vibración se convierte en un problema real?

Una vibración pequeña no es peligrosa por sí misma. El problema aparece cuando la frecuencia con la que el viento excita la estructura se acerca a la frecuencia natural del puente: en ese momento, cada empuje del viento llega en el instante preciso en que el puente ya está moviéndose en ese mismo sentido, y la amplitud de la oscilación crece de forma sostenida. Si el sistema no disipa esa energía suficientemente rápido, la vibración puede alcanzar niveles que comprometen la integridad estructural.

El caso del puente Tacoma Narrows: la lección más famosa de la ingeniería

El 7 de noviembre de 1940, el puente Tacoma Narrows colapsó en Washington, Estados Unidos, tras tan solo cuatro meses de funcionamiento. No lo derrumbó un terremoto ni un huracán. Lo destruyó un viento que no superaba los 65 km/h, una velocidad que cualquier conductor experimenta en una carretera convencional. Las imágenes del puente retorciéndose como si fuera de goma antes de colapsar permanecen como uno de los documentos más analizados en la historia de la ingeniería estructural.

¿Qué falló realmente en Tacoma Narrows?

El diseño del tablero era relativamente estrecho y de sección plana, lo que lo hacía especialmente sensible a la acción aerodinámica del viento. Los vórtices alternos que se formaban a ambos lados del tablero generaban empujes rítmicos que el puente no podía disipar con suficiente rapidez. A medida que las oscilaciones crecían, el movimiento del propio puente empezaba a alterar el comportamiento del flujo de aire a su alrededor, creando un ciclo de retroalimentación que amplificaba continuamente la vibración hasta el colapso.

«El viento constante e intenso propició la generación de vórtices que empujaban los extremos de la estructura en la misma dirección en la que esta intentaba volver a su posición natural, resultando sucesivamente mayor la amplitud de la oscilación.»

Autoexcitación aerodinámica: más allá de la resonancia simple

Durante décadas, el colapso de Tacoma Narrows se explicó como un caso de resonancia clásica. Sin embargo, los análisis posteriores revelaron algo más sutil. El fenómeno responsable del colapso fue la autoexcitación aerodinámica: el movimiento del propio puente modificaba el flujo de aire que lo rodeaba, y ese flujo modificado generaba fuerzas que, a su vez, amplificaban aún más el movimiento. No era una causa externa que empujaba la estructura, sino un sistema en el que la estructura y el viento se retroalimentaban mutuamente hasta la destrucción.

¿Cómo calculan los ingenieros el riesgo de vibración eólica?

El colapso de Tacoma Narrows marcó un punto de inflexión. Después de ese evento, quedó claro que diseñar un puente sin analizar su comportamiento aerodinámico era un error que podía tener consecuencias catastróficas. Desde entonces, la ingeniería del viento aplicada a puentes se convirtió en una disciplina específica que combina ensayos físicos, modelos matemáticos y simulación computacional. El objetivo es identificar y corregir los problemas aerodinámicos antes de que la estructura se construya, no después.

Ensayos en túnel de viento

La herramienta más directa para evaluar el comportamiento aerodinámico de un puente es el túnel de viento. Se construye un modelo a escala reducida del tablero —y a veces de la estructura completa— y se somete a corrientes de aire controladas a distintas velocidades y ángulos. Las pruebas en túnel de viento ofrecen datos directos sobre el comportamiento aerodinámico, la variación de presión y la respuesta de oscilación esperada antes de que se coloque un solo metro de viga real. Este método sigue siendo el estándar de validación en grandes proyectos de infraestructura en todo el mundo.

Simulación computacional y análisis aeroelástico

El avance de la capacidad de cálculo ha permitido complementar los ensayos físicos con simulaciones numéricas detalladas. La ingeniería del viento aplicada a puentes integra hoy análisis aeroelástico, simulaciones de interacción fluido-estructura y técnicas como la simulación de grandes remolinos (LES), que permiten modelar con precisión cómo el viento interactúa con la geometría del tablero. Estas herramientas hacen posible evaluar miles de escenarios de viento en el tiempo que llevaría construir y probar un solo modelo físico. Puedes ampliar este enfoque en el análisis sobre aerodinámica de edificios altos, donde se aplican principios similares a estructuras verticales de gran altura.

Soluciones modernas para controlar la vibración por viento

Identificar el riesgo de vibración es solo la mitad del trabajo. La otra mitad consiste en diseñar o modificar la estructura para que ese riesgo quede dentro de márgenes seguros. La ingeniería dispone hoy de varias estrategias complementarias que actúan sobre el origen del problema —la aerodinámica— o sobre la capacidad de la estructura para absorber la energía vibratoria. La elección de una u otra depende del tipo de puente, su localización y las características del viento predominante en la zona.

Amortiguadores de masa sintonizada

Los amortiguadores de masa sintonizada (TMD, por sus siglas en inglés) son dispositivos que se instalan en el interior de la estructura. Consisten en una masa unida a la estructura mediante muelles o péndulos, que se mueve fuera de fase con respecto a la oscilación del puente, absorbiendo así parte de la energía vibratoria en cada ciclo. Su eficacia quedó demostrada cuando se instalaron en el puente de Volgogrado (Rusia) tras registrarse impresionantes vibraciones en 2010, logrando eliminar los episodios de oscilación problemáticos. En el contexto de ciudades y espacios públicos, el control de las oscilaciones inducidas por el viento también es relevante para el confort eólico en zonas urbanas.

Modificaciones aerodinámicas del tablero

En lugar de luchar contra la vibración una vez que se produce, otra estrategia consiste en evitar que los vórtices se formen con suficiente regularidad como para excitar la estructura. Las aletas helicoidales interrumpen la formación organizada de vórtices, mientras que los carenados, ranuras o ajustes de forma en la sección del tablero reducen el comportamiento adverso del flujo de aire. Los puentes modernos incorporan estas soluciones desde la fase de diseño, gracias a los análisis previos en túnel de viento y a la experiencia acumulada desde el colapso de Tacoma Narrows. Para profundizar en los mecanismos de generación y control de remolinos en estructuras, el análisis sobre ingeniería aerodinámica ofrece un marco conceptual más amplio.

Preguntas frecuentes

¿Por qué los puentes colgantes son más vulnerables al viento que los puentes de hormigón?

Los puentes colgantes tienen una masa relativamente baja en relación con su longitud y una flexibilidad mucho mayor que los puentes de hormigón. Esa combinación hace que sus frecuencias naturales sean bajas y que la estructura pueda desarrollar oscilaciones de gran amplitud con menor energía de entrada. Un puente de hormigón corto y masivo necesita fuerzas mucho mayores para vibrar de forma apreciable, mientras que un puente colgante de gran longitud puede entrar en oscilaciones significativas con vientos de velocidad moderada. La rigidez a la torsión es otro factor clave: los tableros de sección plana son especialmente vulnerables a los movimientos de giro inducidos por el viento.

¿Qué son los vórtices de Von Kármán y cómo afectan a los puentes?

Los vórtices de Von Kármán son remolinos que se forman de manera alterna a ambos lados de un objeto cuando un fluido lo rodea a cierta velocidad. En un puente, estos vórtices se desprenden de forma periódica y generan fuerzas oscilantes perpendiculares a la dirección del viento. Si la frecuencia con la que se forman esos vórtices coincide o se aproxima a la frecuencia natural de la estructura, las fuerzas oscilantes se acumulan en cada ciclo y la amplitud de la vibración crece de forma sostenida, lo que puede comprometer la integridad del puente.

¿A qué velocidad de viento un puente puede entrar en resonancia?

No existe una velocidad única que aplique a todos los puentes, porque la velocidad crítica depende de las dimensiones del tablero y de la frecuencia natural de cada estructura. El cálculo se basa en el número de Strouhal, que relaciona la frecuencia de desprendimiento de vórtices con la velocidad del viento y el ancho del tablero. En puentes colgantes de gran envergadura, esa velocidad crítica puede ser sorprendentemente baja: el puente Tacoma Narrows alcanzó oscilaciones destructivas con apenas 65 km/h. En puentes de menores dimensiones y mayor rigidez, la velocidad crítica es notablemente más alta.

¿Qué diferencia hay entre resonancia y autoexcitación aerodinámica en puentes?

La resonancia ocurre cuando una fuerza exterior periódica actúa a la misma frecuencia que la frecuencia natural de la estructura, amplificando la oscilación de manera continua. La autoexcitación aerodinámica es un fenómeno distinto y más complejo: el propio movimiento de la estructura modifica el flujo de viento que la rodea, y ese flujo modificado genera nuevas fuerzas que amplifican aún más el movimiento, creando un ciclo de retroalimentación autosuficiente. En la autoexcitación, no es necesario que exista una sincronización previa de frecuencias; el sistema se desestabiliza a partir del acoplamiento dinámico entre la estructura y el viento.

¿Por qué el puente Tacoma Narrows colapsó con vientos moderados?

El tablero del puente Tacoma Narrows tenía una sección relativamente estrecha y plana que lo hacía aerodinámicamente inestable. Cuando el viento alcanzó cierta velocidad, el tablero comenzó a oscilar y a torsionarse. Ese movimiento alteró el flujo de aire a su alrededor, generando fuerzas que amplificaban la torsión en cada ciclo en lugar de amortiguar la oscilación. El sistema entró en un régimen de autoexcitación aerodinámica que no requería vientos extremos para mantenerse: bastaba con que el viento siguiera soplando de forma constante para que la amplitud de oscilación creciera hasta el colapso estructural.

¿Cómo se prueban los puentes modernos frente al viento antes de construirlos?

Los grandes puentes modernos se someten a una serie de análisis aerodinámicos antes de que se comience la construcción. El proceso incluye ensayos con modelos a escala en túneles de viento especializados, donde se miden presiones, oscilaciones y la respuesta aeroelástica del tablero ante distintas velocidades y ángulos de viento. Estos ensayos se complementan con simulaciones computacionales de dinámica de fluidos y análisis aeroelástico, que permiten evaluar escenarios que serían imposibles de reproducir en un túnel físico. El resultado es un diseño validado que garantiza la estabilidad aerodinámica durante toda la vida útil del puente.

¿Qué materiales o diseños hacen que un puente vibre menos con el viento?

La resistencia a la vibración eólica no depende de un solo material, sino de la combinación de masa, rigidez, forma y amortiguamiento interno. Un tablero de sección aerodinámica —similar al perfil de un ala de avión— reduce drásticamente la formación de vórtices. Los materiales con mayor amortiguamiento intrínseco, como el hormigón, disipan energía vibratoria con mayor eficacia que el acero puro. Añadir amortiguadores de masa sintonizada o dispositivos viscosos incrementa aún más esa capacidad disipadora. El diseño moderno combina todos estos recursos para que el viento no encuentre un sistema dispuesto a entrar en oscilación.

Conclusión

El viento hace vibrar los puentes porque, al rodear el tablero, genera vórtices alternos que empujan la estructura de forma rítmica. Cuando esa cadencia de empujes se sincroniza con la frecuencia natural del puente, las oscilaciones se amplifican. En los casos más extremos, como el de Tacoma Narrows, el propio movimiento de la estructura retroalimenta el fenómeno hasta provocar el colapso.

Lo que aprendes con este mecanismo va más allá de la física del viento: te muestra que cada estructura tiene un comportamiento dinámico propio que los ingenieros deben conocer antes de colocar el primer pilar. Los ensayos en túnel de viento, los análisis aeroelásticos y los amortiguadores de masa sintonizada son herramientas concretas que puedes identificar en los grandes puentes modernos, diseñados para que el viento no encuentre la frecuencia que busca.

Si este tema te ha generado más preguntas que respuestas, es una buena señal: la ingeniería aerodinámica tiene muchas más capas de profundidad por explorar. Este sitio web reúne contenidos que te permitirán seguir avanzando en cada una de ellas, a tu propio ritmo.
