Fuerzas aerodinámicas para volar más lejos y eficiente

¿Qué son las fuerzas aerodinámicas?

Las fuerzas aerodinámicas son las fuerzas que el aire ejerce sobre cualquier objeto que se mueve a través de él, o sobre el que el aire circula. Se originan por dos mecanismos físicos inseparables: las diferencias de presión que el flujo de aire genera alrededor de la superficie del objeto y la fricción viscosa que ese mismo aire produce al deslizarse sobre ella. No es necesario que el objeto sea un avión; un automóvil, un edificio expuesto al viento o incluso un ciclista experimentan estas fuerzas en mayor o menor medida.

La magnitud y la dirección de estas fuerzas dependen de factores como la velocidad relativa entre el objeto y el aire, la densidad del fluido, la forma geométrica de la superficie y el ángulo con el que esta corta el flujo. Modificar cualquiera de esos factores cambia las fuerzas resultantes, y ahí reside el núcleo de trabajo de un ingeniero aerodinámico.

Origen físico: presión y fricción del aire

Cuando el aire circula alrededor de un objeto, no lo hace de forma uniforme. La geometría de la superficie obliga al fluido a acelerar en unas zonas y a desacelerar en otras, lo que provoca que la presión varíe de un punto a otro. La integral de esas diferencias de presión sobre toda la superficie genera una fuerza neta que actúa sobre el cuerpo: esta es la componente de presión de la fuerza aerodinámica. A ella se suma el arrastre viscoso, producto del rozamiento entre las capas de aire y la superficie del objeto.

¿Por qué actúan sobre cualquier cuerpo en movimiento?

No hace falta moverse a velocidades de crucero para experimentar fuerzas aerodinámicas. Cualquier movimiento relativo entre un sólido y el aire basta para que estas fuerzas aparezcan. Lo que cambia con la velocidad es su magnitud: las fuerzas aerodinámicas crecen aproximadamente con el cuadrado de la velocidad, lo que explica por qué a alta velocidad su efecto se vuelve dominante sobre el resto de fuerzas que actúan sobre el vehículo o estructura.

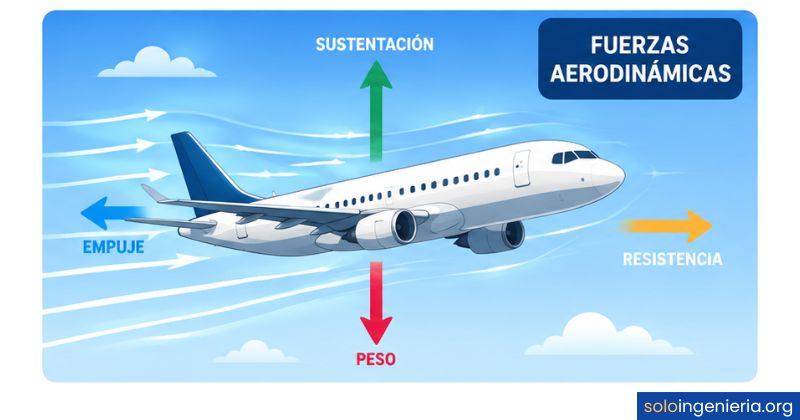

Las cuatro fuerzas fundamentales del vuelo

En el contexto aeronáutico, las fuerzas aerodinámicas se descomponen en cuatro vectores que actúan simultáneamente sobre la aeronave. Entender el equilibrio entre estos cuatro vectores es la base de la mecánica del vuelo: cuando todos están en balance, el avión mantiene su trayectoria; cuando uno domina sobre los demás, la aeronave cambia de actitud o velocidad.

Sustentación: la fuerza que eleva

La sustentación, designada con la letra L (del inglés lift), actúa perpendicularmente a la dirección del flujo de aire. Es la fuerza que contrarresta el peso de la aeronave y la mantiene en vuelo: para que un avión despegue, la sustentación generada por sus alas debe superar el peso total de la aeronave, el combustible, la carga y los pasajeros. Se genera principalmente en las alas gracias a la diferencia de presión entre su cara superior y su cara inferior.

Arrastre: la resistencia al avance

El arrastre, designado con la letra D (del inglés drag), actúa en sentido paralelo al flujo de aire y opuesto al movimiento del objeto. Su efecto es frenar la aeronave, por lo que el empuje de los motores debe ser suficiente para vencerlo y mantener la velocidad. En diseño aeronáutico, minimizar el arrastre es una prioridad constante, ya que reducirlo implica directamente un menor consumo de combustible y una mayor autonomía de vuelo.

Empuje: la fuerza propulsora

El empuje, designado con la letra T (del inglés thrust), es la fuerza que impulsa la aeronave hacia delante. En los aviones modernos lo generan motores de reacción o turbohélices; en los planeadores, al no existir motor, el empuje lo sustituye la componente del peso a favor de la pendiente de planeo. Sin empuje, la aeronave no podría vencer el arrastre y perdería velocidad hasta que la sustentación fuera insuficiente para sostenerla en el aire.

Peso: la gravedad como contraparte

El peso, designado con la letra W (del inglés weight), es la fuerza gravitatoria que actúa verticalmente hacia abajo sobre toda la masa de la aeronave. Incluye la estructura, los motores, el combustible, la carga útil y los ocupantes. No es técnicamente una fuerza aerodinámica, pero su equilibrio con la sustentación define si el avión sube, baja o mantiene altitud. Un ingeniero de estructuras busca siempre aligerar el peso para que la sustentación necesaria sea menor.

¿Cómo se genera la sustentación en un ala?

La sustentación es, de las cuatro fuerzas, la que más preguntas genera en quienes se acercan por primera vez a la aerodinámica. Dos explicaciones físicas complementarias la describen con precisión: el principio de Bernoulli y la tercera ley de Newton. Ambas son correctas y actúan de forma simultánea; usarlas juntas ofrece una visión completa de por qué un ala genera sustentación.

El principio de Bernoulli aplicado al perfil alar

Un perfil alar tiene la cara superior más curvada que la inferior. Cuando el aire llega al borde de ataque, se divide en dos corrientes. La corriente que recorre la cara superior debe cubrir una distancia mayor y lo hace a mayor velocidad. Según el principio de Bernoulli, a mayor velocidad de un fluido, menor es su presión; esto genera una zona de baja presión sobre el ala y una zona de mayor presión bajo ella. La diferencia de presiones entre ambas caras empuja el ala hacia arriba: eso es la sustentación.

La tercera ley de Newton y la deflexión del aire

El ala no solo crea una diferencia de presión: también deflecta físicamente el flujo de aire hacia abajo. Según la tercera ley de Newton, si el ala empuja el aire hacia abajo, el aire empuja el ala hacia arriba con la misma fuerza. Esta perspectiva newtoniana explica la sustentación en situaciones donde el perfil alar es casi simétrico, como ocurre con las alas de los aviones acrobáticos o en el vuelo invertido, donde el principio de Bernoulli por sí solo no bastaría para justificar el sustentamiento observado.

Tipos de arrastre aerodinámico

El arrastre total que experimenta una aeronave no proviene de una única fuente física, sino que es la suma de varias contribuciones independientes. Identificarlas por separado permite a los ingenieros actuar sobre cada una con estrategias de diseño distintas, lo que hace posible reducir el arrastre total de forma significativa sin comprometer la sustentación ni la estructura.

Arrastre parásito: forma, fricción e interferencia

El arrastre parásito agrupa todas las contribuciones al arrastre que no están directamente vinculadas a la generación de sustentación. Se subdivide en tres componentes: el arrastre de forma, causado por la distribución de presiones alrededor del cuerpo; el arrastre de fricción, generado por el rozamiento del aire sobre la superficie; y el arrastre de interferencia, que aparece en las uniones entre componentes estructurales, como la unión ala-fuselaje, donde los flujos se perturban mutuamente.

Arrastre inducido y los vórtices de punta de ala

El arrastre inducido es una consecuencia directa de la generación de sustentación. En la punta de cada ala, el aire a mayor presión bajo el ala tiende a rodear el extremo y mezclarse con el aire de menor presión sobre ella, formando potentes vórtices giratorios. Estos vórtices desvían el flujo local e inclinan el vector de sustentación hacia atrás, creando una componente de resistencia: eso es el arrastre inducido. Los winglets, esas aletas inclinadas que ves en las puntas de ala de los aviones modernos, están diseñados específicamente para atenuar este efecto.

Equilibrio de fuerzas en el vuelo

El comportamiento de una aeronave en cualquier momento de su vuelo se puede interpretar analizando cómo se equilibran las cuatro fuerzas. El equilibrio no es un estado estático, sino dinámico: el piloto, o el sistema de control automático, ajusta continuamente los parámetros de vuelo para mantener o modificar ese balance según la fase en la que se encuentre la aeronave.

Vuelo nivelado, ascenso y descenso

El ángulo de ataque y su efecto en las fuerzas

El ángulo de ataque es el ángulo que forma el ala con la dirección del flujo de aire. Aumentarlo incrementa la sustentación hasta cierto límite crítico: si el ángulo supera ese valor, el flujo deja de seguir el contorno del perfil alar, se desprende bruscamente y la sustentación cae de golpe. Este fenómeno se conoce como entrada en pérdida o «stall» y representa una de las situaciones más críticas en la operación de cualquier aeronave.

Coeficientes aerodinámicos: CL y CD

Para poder comparar el comportamiento aerodinámico de distintos perfiles y formas sin depender de condiciones específicas de vuelo, los ingenieros utilizan coeficientes adimensionales. Los más empleados son el coeficiente de sustentación (CL) y el coeficiente de arrastre (CD), que relacionan la fuerza real medida con la presión dinámica del flujo y el área de referencia de la superficie. Un CL alto indica que el perfil genera mucha sustentación para su tamaño; un CD bajo indica poca resistencia.

La eficiencia aerodinámica de un perfil se expresa con frecuencia como la relación CL/CD. Cuanto mayor sea esta relación, más sustentación se obtiene por cada unidad de arrastre generada, lo que se traduce en una aeronave capaz de recorrer más distancia con menos energía. Los perfiles de los planeadores modernos alcanzan relaciones CL/CD muy elevadas, lo que les permite planear distancias enormes partiendo de una altitud determinada.

Aplicaciones de las fuerzas aerodinámicas

Las fuerzas aerodinámicas no son un concepto exclusivo de la aeronáutica. Cualquier objeto que interactúe con el aire a velocidad significativa está sujeto a ellas, y comprenderlas permite diseñar soluciones más eficientes, seguras y sostenibles en campos muy distintos entre sí. A continuación se describen tres de las áreas donde su influencia es más determinante.

Aviación y diseño de aeronaves

El diseño de una aeronave es, en esencia, un ejercicio de optimización de fuerzas aerodinámicas. Cada elemento —el perfil alar, el fuselaje, la cola, los flaps y los winglets— existe para modificar de forma favorable la relación entre sustentación y arrastre. La ingeniería aerodinámica permite calcular con precisión cómo se comportará cada componente antes de que exista un prototipo físico, reduciendo el coste y el tiempo de desarrollo de nuevas aeronaves. Las herramientas de simulación computacional (CFD) hacen posible visualizar el flujo de aire alrededor de geometrías complejas en cualquier condición de vuelo.

Automoción y deportes de motor

En los vehículos de competición, las fuerzas aerodinámicas se explotan de forma deliberada para mejorar el rendimiento. Los alerones y difusores generan una fuerza vertical hacia abajo llamada carga aerodinámica (o downforce), que aumenta la adherencia de los neumáticos al suelo y permite afrontar curvas a velocidades que serían imposibles con la gravedad como único factor de carga. En los vehículos de calle, el objetivo contrario suele dominar: minimizar el arrastre para reducir el consumo de combustible y mejorar la autonomía.

Ingeniería civil y estructuras expuestas al viento

Los puentes, rascacielos y torres de telecomunicaciones también experimentan fuerzas aerodinámicas significativas. Un caso histórico que marcó la disciplina es el colapso del puente de Tacoma Narrows en 1940, donde la resonancia aerodinámica provocada por el viento destruyó la estructura. Desde entonces, el análisis de las fuerzas aerodinámicas es un requisito de diseño indispensable en cualquier estructura esbelta expuesta al viento, y los túneles de viento se usan rutinariamente para evaluar modelos a escala reducida antes de la construcción.

¿Cómo se miden las fuerzas aerodinámicas en la práctica?

La medición experimental de las fuerzas aerodinámicas se realiza principalmente en túneles de viento, instalaciones que reproducen el flujo de aire alrededor de un modelo a escala en condiciones controladas. El modelo se monta sobre una balanza aerodinámica de seis componentes, capaz de medir simultáneamente las tres fuerzas (sustentación, arrastre y fuerza lateral) y los tres momentos (cabeceo, guiñada y balanceo) que actúa el flujo sobre él. Los datos obtenidos permiten calcular los coeficientes CL y CD, que luego se usan para predecir el comportamiento real de la aeronave a escala completa.

Junto al ensayo experimental, la dinámica de fluidos computacional (CFD, del inglés Computational Fluid Dynamics) ha ganado un protagonismo enorme en los últimos decenios. La CFD permite resolver numéricamente las ecuaciones del flujo alrededor de geometrías complejas sin necesidad de construir un modelo físico, lo que reduce costes y acelera los ciclos de diseño. No obstante, los resultados de CFD siguen validándose con ensayos en túnel de viento antes de utilizarse en decisiones de diseño definitivas.

Preguntas frecuentes

¿Cuáles son las cuatro fuerzas aerodinámicas principales?

En el contexto del vuelo, las cuatro fuerzas que actúan sobre una aeronave son la sustentación, el arrastre, el empuje y el peso. La sustentación contrarresta el peso y mantiene la aeronave en el aire; el arrastre se opone al movimiento; el empuje lo genera el sistema de propulsión para vencer el arrastre; y el peso es la fuerza gravitatoria que actúa hacia abajo sobre toda la masa de la aeronave. El vuelo estable se produce cuando estas fuerzas están en equilibrio.

¿Cómo se genera la sustentación aerodinámica?

La sustentación se genera principalmente por la diferencia de presión entre la cara superior e inferior del ala. La forma curvada del perfil alar obliga al aire que circula por encima a moverse más rápido, lo que reduce su presión según el principio de Bernoulli. Simultáneamente, el ala deflecta el flujo hacia abajo y, por reacción newtoniana, recibe una fuerza hacia arriba. Ambos mecanismos actúan de forma simultánea y contribuyen al total de sustentación generado.

¿Qué diferencia hay entre arrastre parásito y arrastre inducido?

El arrastre parásito incluye todas las resistencias que no están relacionadas con la generación de sustentación: arrastre de forma, fricción superficial e interferencia entre componentes. El arrastre inducido, en cambio, es una consecuencia directa de la sustentación: aparece porque el aire de alta presión bajo el ala rodea la punta y forma vórtices que inclinan el vector de sustentación hacia atrás. Reducir el arrastre inducido es el propósito de los winglets que se observan en las puntas de ala de los aviones modernos.

¿Qué es el coeficiente de sustentación CL?

El coeficiente de sustentación CL es un número adimensional que expresa cuánta sustentación genera un perfil aerodinámico en relación con la presión dinámica del flujo y el área de referencia del ala. Un CL más alto significa que el perfil produce más sustentación por unidad de área y velocidad. Su valor depende del ángulo de ataque, la forma del perfil y el número de Reynolds. Los ingenieros lo utilizan para comparar el rendimiento de distintos perfiles y para calcular la sustentación total de un ala en condiciones reales de vuelo.

¿Cómo afecta el ángulo de ataque a las fuerzas aerodinámicas?

El ángulo de ataque es el ángulo que forma el perfil alar con la dirección del flujo de aire. Al aumentarlo, tanto la sustentación como el arrastre se incrementan. Hasta cierto valor crítico, la sustentación crece de forma útil; si se supera ese límite, el flujo se desprende de la cara superior del ala de forma brusca, la sustentación cae drásticamente y el arrastre se dispara. Este fenómeno, conocido como entrada en pérdida o stall, es uno de los eventos más críticos que puede experimentar una aeronave en vuelo.

¿Para qué sirve un túnel de viento en aerodinámica?

Un túnel de viento es una instalación que reproduce de manera controlada el flujo de aire alrededor de un modelo estático. Al colocar el modelo sobre una balanza aerodinámica, es posible medir con precisión las fuerzas y momentos que el flujo ejerce sobre él. Con esos datos se calculan los coeficientes CL y CD, que luego se extrapolan con factores de escala al tamaño real. Los túneles de viento también se utilizan en ingeniería civil para evaluar la carga de viento sobre edificios y puentes antes de su construcción.

¿Las fuerzas aerodinámicas solo se aplican en aviación?

No. Las fuerzas aerodinámicas actúan sobre cualquier objeto que se mueva respecto al aire, o sobre el que el aire circule a velocidad apreciable. Su estudio es relevante en la automoción, donde determinan el consumo de combustible y la estabilidad a alta velocidad; en el deporte, donde afectan el rendimiento de ciclistas, esquiadores y corredores; en la ingeniería civil, donde el viento genera cargas sobre estructuras; y en la industria eólica, donde las palas de los aerogeneradores funcionan exactamente con los mismos principios que un ala de avión.

Conclusión

Las fuerzas aerodinámicas son la base sobre la que se construye cualquier sistema que interactúe con el aire en movimiento. Entender que surgen de la presión diferencial y la fricción viscosa, y que se descomponen en sustentación, arrastre, empuje y peso, te proporciona un marco conceptual sólido para analizar desde el vuelo de un avión hasta el diseño de un puente o la carrocería de un vehículo.

A lo largo de este artículo has visto cómo el principio de Bernoulli y la tercera ley de Newton explican la sustentación, cómo los distintos tipos de arrastre tienen orígenes y soluciones diferenciadas, y cómo los coeficientes CL y CD permiten comparar y optimizar diseños. Puedes aplicar este conocimiento para interpretar las decisiones de diseño de casi cualquier vehículo o estructura que te rodee.
