Aerodinámica de edificios altos

¿Qué es la aerodinámica de edificios altos?

La aerodinámica de edificios altos es la rama de la ingeniería aerodinámica que estudia cómo se comporta el flujo de aire alrededor de estructuras esbeltas de gran altura. Su objetivo principal es comprender y predecir las fuerzas que el viento ejerce sobre un edificio para que los ingenieros puedan diseñar estructuras seguras, estables y confortables para sus ocupantes.

No se trata solo de calcular cuánto empuja el viento. También abarca fenómenos más complejos como las oscilaciones rítmicas, las torsiones y las variaciones de presión que aparecen cuando el aire rodea una forma tridimensional a gran velocidad. Cada uno de esos efectos puede comprometer tanto la estructura como el bienestar de las personas que viven o trabajan dentro del edificio.

La capa límite atmosférica y su papel en la altura

Cuando el viento viaja a ras de suelo, la fricción con el terreno lo frena y lo hace turbulento. Esa zona alterada se llama capa límite atmosférica y puede extenderse entre 600 y 1.000 metros sobre el nivel del suelo, según el tipo de entorno urbano o rural. Un edificio se considera aerodinámicamente «alto» cuando su estructura penetra de forma significativa en esta capa, donde la velocidad y la turbulencia del viento cambian drásticamente con la altura.

Esto tiene una consecuencia directa: cuanto más alto es el edificio, mayor es la variación de presión que experimenta en distintos puntos de su fachada. La parte baja puede estar relativamente protegida por edificios vecinos, mientras que las plantas superiores quedan completamente expuestas a vientos de alta velocidad. Por eso, el análisis aerodinámico no puede limitarse a un solo valor de velocidad del viento: debe considerar todo el perfil de velocidades a lo largo de la altura del edificio.

Diferencia entre edificio alto y edificio convencional

Para un edificio de hasta 60 metros, las cargas de viento se calculan directamente con tablas y fórmulas que establece la normativa vigente. Sin embargo, a partir de cierta altura, esos métodos generales ya no son suficientes porque no capturan la complejidad real del flujo de aire. En esos casos, la ingeniería recurre a ensayos en túneles de viento con modelos a escala reducida, donde se puede simular el comportamiento del viento con mayor precisión y adaptar el diseño del edificio a los resultados.

¿Cómo actúa el viento sobre un edificio alto?

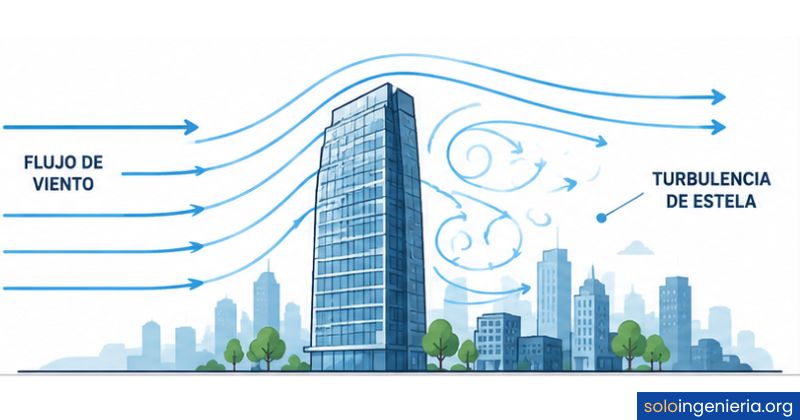

El viento no golpea un edificio y sigue de frente: lo rodea, lo presiona, lo jala y lo tuerce al mismo tiempo. Cuando una masa de aire impacta contra una fachada, se redistribuye en múltiples direcciones, generando zonas con presiones muy distintas. Esa diferencia de presión entre las distintas caras del edificio es la causa principal de las cargas laterales que los ingenieros deben contrarrestar en el diseño estructural.

Barlovento y sotavento: las dos caras del viento

La cara del edificio que recibe directamente el impacto del viento se llama barlovento, y en ella se genera una zona de presión positiva, es decir, el aire empuja con fuerza sobre esa fachada. La cara opuesta, llamada sotavento, experimenta el efecto contrario: una presión negativa o succión que tira literalmente de la fachada hacia el exterior del edificio. Ambos efectos deben calcularse con precisión, porque las fuerzas resultantes pueden ser muy importantes en estructuras de gran altura.

Además de estas dos zonas principales, las caras laterales del edificio también experimentan variaciones de presión importantes. El aire que rodea el volumen del edificio acelera al pasar por los lados, lo que genera zonas de presión negativa adicionales. A cierta altura, este fenómeno puede hacer que el viento viaje verticalmente en sentido ascendente por la fachada, lo que tiene consecuencias prácticas sobre los sistemas de fachada, los herrajes y los elementos de cierre.

Efectos de torsión y oscilación en estructuras esbeltas

Los edificios muy esbeltos, con una relación de altura respecto a su base muy elevada, no solo se doblan hacia delante y hacia atrás bajo la acción del viento: también pueden girar sobre su eje vertical. Este movimiento se llama efecto torsional, y resulta especialmente peligroso cuando el centro de masa del edificio y su centro de rigidez no coinciden, porque el giro se amplifica en lugar de amortiguarse.

Las oscilaciones rítmicas son otro problema habitual. Cuando el viento es constante y la geometría del edificio lo favorece, la estructura puede entrar en resonancia con las ráfagas, acumulando energía en cada ciclo. En ese punto, las aceleraciones que sienten los ocupantes se vuelven perceptibles y, si se superan ciertos umbrales, incómodas o incluso perturbadoras para quienes trabajan en las plantas más altas.

Principales fuerzas aerodinámicas en rascacielos

Al igual que ocurre en la aeronáutica, las estructuras de gran altura están sometidas a varias fuerzas aerodinámicas simultáneas. Entender cada una de ellas por separado es el primer paso para comprender cómo interactúan y por qué el diseño de un rascacielos es mucho más complejo de lo que parece desde el exterior.

• Fuerza de arrastre: Es la fuerza que el viento ejerce en la misma dirección en que sopla. Empuja el edificio horizontalmente y es proporcional al cuadrado de la velocidad del viento, por lo que aumenta muy rápido cuando el viento se acelera.
• Fuerza de sustentación lateral: Se genera perpendicularmente a la dirección del viento. Aparece cuando el flujo de aire no es simétrico alrededor del edificio, algo habitual en edificios de planta no cuadrada o en entornos urbanos complejos.
• Momento torsor: Es el giro que experimenta el edificio sobre su eje vertical. Surge cuando las fuerzas de presión no se distribuyen simétricamente alrededor del centro de rigidez de la estructura.
• Cargas dinámicas: A diferencia de las anteriores, que pueden considerarse estáticas a efectos de cálculo simplificado, las cargas dinámicas varían en el tiempo con las ráfagas. Son las más difíciles de predecir y requieren métodos de análisis más avanzados.

Arrastre, sustentación y vorticidad

La fuerza de arrastre es la más intuitiva: es el empuje directo del viento contra la fachada. La sustentación lateral, en cambio, es menos obvia y puede sorprender: aparece cuando el flujo de aire se distribuye de forma asimétrica alrededor del volumen del edificio. Pero el fenómeno más interesante desde el punto de vista aerodinámico es la vorticidad, que tiene que ver con la formación de remolinos o vórtices en la estela del edificio.

Esos vórtices no son estáticos: se desprenden de forma alternada en uno y otro lado del edificio, generando fuerzas que empujan la estructura de lado a lado de forma rítmica. Si la frecuencia de ese ritmo coincide con la frecuencia natural de vibración del edificio, el resultado es una resonancia que puede amplificar enormemente las oscilaciones. Ese fenómeno tiene nombre propio en ingeniería del viento y es uno de los aspectos que se estudian con más atención en los ensayos aerodinámicos.

El fenómeno de desprendimiento de vórtices

El desprendimiento de vórtices ocurre cuando el flujo de aire que rodea un cuerpo prismático se separa alternativamente de cada cara lateral, formando una estela de remolinos que se conoce como calle de vórtices de Kármán. En edificios esbeltos, ese desprendimiento genera fuerzas transversales rítmicas que actúan perpendiculares a la dirección del viento, y son especialmente difíciles de controlar porque dependen tanto de la geometría del edificio como de la velocidad del flujo.

Para reducir este efecto, los ingenieros recurren a estrategias geométricas que interrumpen la formación regular de los vórtices: alterar la sección transversal del edificio a distintas alturas, incorporar salientes o retranqueos en la fachada, o modificar los bordes que el viento encuentra al rodear la estructura. Estas soluciones forman parte del diseño aerodinámico activo del edificio.

¿Cómo se diseña un edificio para resistir el viento?

El diseño aerodinámico de un edificio alto comienza mucho antes de que se trace la primera planta. La forma, la orientación, la distribución de masa y los sistemas de amortiguación se deciden en conjunto, porque cada decisión afecta a las demás. El objetivo no es eliminar el movimiento del edificio —eso sería estructuralmente inviable y costosísimo— sino controlarlo para que esté dentro de límites seguros y confortables.

La forma del edificio como primer escudo

La geometría es la primera y más efectiva herramienta aerodinámica. Las formas con aristas pronunciadas generan zonas de separación del flujo y vórtices más intensos. Por eso, los edificios modernos de gran altura tienden a incorporar esquinas redondeadas, secciones que cambian con la altura o perfiles que se estrechan progresivamente hacia la cúspide, reduciendo así la superficie expuesta al viento en los tramos más altos, donde la velocidad es mayor.

Otro recurso frecuente es la torsión de la planta a lo largo de la altura del edificio, es decir, girar ligeramente la sección en cada piso. Este efecto confunde al viento: impide que los vórtices se formen de manera regular y sincronizada, lo que reduce drásticamente las fuerzas transversales que el edificio debe absorber. El Burj Khalifa aplica precisamente esta estrategia con su planta en forma de Y que va girando según sube.

Amortiguadores de masa sintonizada

Cuando la forma del edificio no es suficiente para controlar las oscilaciones, los ingenieros instalan sistemas mecánicos de amortiguación. El más conocido es el amortiguador de masa sintonizada (TMD, por sus siglas en inglés), que consiste en una masa de varios cientos de toneladas suspendida cerca de la cima del edificio mediante cables y amortiguadores hidráulicos. Su principio es sencillo: cuando el edificio se mueve en una dirección, la masa oscila en sentido contrario, cancelando parcialmente el movimiento.

El Taipei 101, en Taiwán, tiene uno de los TMD más famosos del mundo: una esfera de acero de 660 toneladas suspendida entre las plantas 87 y 91. Este sistema reduce las aceleraciones que sienten los ocupantes durante tifones o vientos fuertes, manteniendo el confort dentro del edificio en condiciones meteorológicas que serían insoportables sin esa tecnología.

Orificios, terrazas escalonadas y aristas redondeadas

Una técnica muy efectiva es abrir huecos en la parte superior del edificio para que el viento pase a través de él en lugar de acumularse. Estos orificios de paso permiten que la presión entre barlovento y sotavento se equilibre parcialmente, reduciendo la fuerza neta que actúa sobre la estructura. El edificio Shanghai Tower, de 632 metros, utiliza una forma helicoidal y una cubierta con aberturas que le permiten reducir las cargas de viento de forma notable respecto a una forma prismática convencional.

Las terrazas escalonadas interrumpen la continuidad de la fachada y crean turbulencia local que desorganiza el flujo antes de que llegue a generar vórtices de gran escala. Las aristas redondeadas, por su parte, suavizan la separación del flujo en las esquinas, uno de los puntos donde las fuerzas aerodinámicas son más intensas. Estas tres estrategias se suelen combinar en los edificios más ambiciosos.

El túnel de viento en la ingeniería de edificios altos

El túnel de viento es la herramienta más usada para estudiar la aerodinámica industrial y civil de estructuras complejas. En el ámbito de los edificios de gran altura, se utiliza para medir con precisión las distribuciones de presión sobre las fachadas, las cargas globales que actúan sobre la estructura y los efectos sobre el entorno inmediato del edificio. Ninguna simulación numérica, por potente que sea, reemplaza todavía por completo los datos experimentales que se obtienen en un ensayo bien diseñado.

¿Cómo funciona un ensayo en túnel de viento?

En un ensayo en túnel de viento, se construye un modelo a escala reducida del edificio y su entorno inmediato. Ese modelo se coloca dentro del túnel, donde un ventilador potente genera un flujo de aire controlado. Los sensores distribuidos por la superficie del modelo registran las presiones en cada punto, y con esos datos se calculan las fuerzas y momentos que actuarían sobre el edificio real. El ensayo puede repetirse con distintas orientaciones del modelo para simular vientos que llegan desde distintas direcciones.

Un aspecto clave del ensayo es reproducir el perfil de velocidades real del viento: en la naturaleza, el viento sopla más rápido a mayor altura y con una turbulencia característica según el tipo de terreno. Para replicarlo en el túnel, se colocan elementos rugosos en el suelo del túnel que simulan la fricción del terreno urbano o rural, generando un perfil de velocidades similar al que el edificio encontrará en su ubicación real.

Modelos a escala y principio de semejanza

Para que los resultados del ensayo con el modelo a escala sean extrapolables al edificio real, se aplica el principio de semejanza: todos los detalles geométricos que tienen importancia aerodinámica deben reproducirse en el modelo con la misma proporción. Además, ciertos parámetros adimensionales que describen el comportamiento del flujo, como el número de Jensen, deben ser iguales tanto en el modelo como en la situación real.

Esta exigencia hace que construir un modelo de ensayo no sea simplemente escalar la maqueta del arquitecto: requiere incluir los edificios vecinos que pueden alterar el flujo, representar la rugosidad del terreno con fidelidad y ajustar las condiciones del ensayo para que la física del flujo sea equivalente a la real. El proceso es laborioso, pero proporciona datos que ninguna otra metodología puede igualar en fiabilidad.

Edificios reales que aplican aerodinámica avanzada

Estudiar casos reales es la mejor forma de entender cómo se aplican estos principios fuera del laboratorio. Los edificios más altos del mundo no lo son solo gracias a la ingeniería estructural: deben gran parte de su viabilidad a soluciones aerodinámicas creativas que sus diseñadores desarrollaron en estrecha colaboración con especialistas en aerodinámica en la naturaleza y en ingeniería del viento.

Cada uno de estos edificios fue sometido a extensas campañas de ensayos en túnel de viento durante su proceso de diseño. No se trata de añadir soluciones aerodinámicas como un complemento al final del proyecto: la aerodinámica es parte del proceso de diseño desde las primeras fases conceptuales, y sus requisitos condicionan la forma, la estructura y los sistemas mecánicos del edificio.

Preguntas frecuentes

¿Qué es la aerodinámica civil y en qué se diferencia de la aerodinámica clásica?

La aerodinámica civil es la rama de la aerodinámica que estudia el efecto del viento sobre estructuras e infraestructuras construidas, como edificios, puentes, torres y cubiertas. Se diferencia de la aerodinámica clásica, aplicada principalmente a vehículos y aeronaves, en que trabaja con estructuras estáticas que no se desplazan en el aire, sino que permanecen fijas mientras el viento cambia en intensidad y dirección. Además, la aerodinámica civil debe considerar la capa límite atmosférica y la influencia del entorno construido sobre el flujo de viento, algo que no ocurre en los estudios aerodinámicos de objetos en movimiento.

¿Por qué los rascacielos se balancean con el viento?

Los rascacielos se balancean porque son estructuras flexibles por diseño. Construir un edificio tan rígido que no se moviera bajo el viento requeriría una cantidad de material estructural inviable en términos económicos y técnicos. El movimiento controlado, calculado y dentro de unos límites precisos, permite que la estructura absorba la energía del viento sin acumular tensiones excesivas. Lo que los ingenieros controlan con precisión no es si el edificio se mueve, sino cuánto se mueve y a qué velocidad, dos parámetros directamente relacionados con la seguridad y el confort de los ocupantes.

¿Qué forma de edificio es más resistente al viento?

No existe una única forma óptima universal, porque la respuesta depende de la dirección de los vientos dominantes en el emplazamiento, la altura del edificio y el entorno construido que lo rodea. Dicho esto, las formas con secciones transversales que cambian progresivamente con la altura, con aristas redondeadas y con planta que gira ligeramente en cada piso tienden a generar menores cargas de viento que los prismas rectangulares de sección constante. Los edificios con forma cónica o piramidal también presentan ventajas aerodinámicas claras, porque reducen la superficie expuesta al viento en la zona de mayor velocidad.

¿Qué es un amortiguador de masa sintonizada en un edificio?

Un amortiguador de masa sintonizada es un sistema mecánico que consiste en una gran masa, generalmente de acero o de agua, suspendida en la parte alta del edificio mediante cables y amortiguadores hidráulicos. Cuando el edificio oscila en una dirección por efecto del viento o un terremoto, la masa se mueve en sentido contrario, generando una fuerza que se opone al movimiento y reduce la amplitud de las oscilaciones. Para que funcione correctamente, la masa debe estar sintonizada, es decir, su frecuencia natural de oscilación debe coincidir con la frecuencia natural del edificio que se quiere controlar.

¿Qué diferencia hay entre barlovento y sotavento en un edificio?

Barlovento es la cara del edificio que recibe el impacto directo del viento. En esa zona se genera una presión positiva: el aire empuja la fachada hacia dentro del edificio. Sotavento, en cambio, es la cara opuesta, protegida del impacto directo, donde se forma una zona de baja presión o succión que tira de la fachada hacia fuera. Esta diferencia de presión entre ambas caras es la causa principal de las cargas horizontales que debe soportar la estructura del edificio, y es uno de los parámetros más importantes en el diseño estructural y en los ensayos de túnel de viento.

¿Para qué sirve el túnel de viento en el diseño de edificios?

El túnel de viento permite medir con gran precisión cómo interactúa el flujo de aire real con la forma de un edificio, algo que los métodos de cálculo normativo no pueden capturar en toda su complejidad. Con un modelo a escala del edificio y su entorno, los ingenieros pueden determinar las distribuciones de presión sobre las fachadas, los coeficientes aerodinámicos necesarios para el cálculo estructural, los efectos sobre el confort peatonal en el entorno del edificio y la eficacia de distintas soluciones de diseño antes de comprometerse con ninguna. Es, en esencia, un laboratorio donde se prueban y comparan opciones antes de que el edificio exista.

¿Cómo afecta la altura de un edificio a las cargas de viento?

La relación entre altura y cargas de viento no es lineal: la velocidad del viento aumenta con la altura según un perfil potencial, lo que significa que los pisos superiores están expuestos a velocidades muy superiores a las que se registran a nivel de calle. Como la fuerza de arrastre es proporcional al cuadrado de la velocidad, un pequeño aumento de velocidad genera un aumento mucho mayor en la fuerza. Por eso, duplicar la altura de un edificio no duplica las cargas de viento: las incrementa de forma mucho más pronunciada, lo que obliga a replantear completamente la estrategia estructural y aerodinámica a medida que el edificio crece.

Conclusión

La aerodinámica de edificios altos no es un campo periférico de la ingeniería: es una disciplina que determina la forma, la estructura y los sistemas de los rascacielos más ambiciosos del mundo. Entender cómo el viento actúa sobre una estructura de gran altura, y qué herramientas usan los ingenieros para gestionarlo, cambia completamente la forma en que percibes esos edificios que elevan el horizonte de las ciudades.

A lo largo de este artículo has visto que la capa límite atmosférica, el desprendimiento de vórtices, los amortiguadores de masa y la geometría del edificio no son conceptos aislados: forman un sistema integrado donde cada decisión afecta a las demás. Si te dedicas a la ingeniería estructural, la arquitectura o simplemente te apasiona entender por qué las cosas funcionan como funcionan, estos principios te resultarán útiles cada vez que enfrentes un proyecto de altura.
