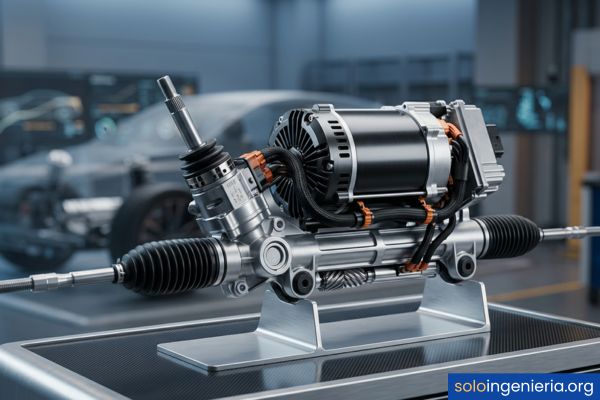

La dirección asistida eléctrica

Fundamentos de la dirección asistida eléctrica

Para entender cómo funciona este sistema, hay que partir de un principio básico: el conductor no mueve las ruedas por sí solo. Lo que hace es dar una instrucción al volante, y el sistema amplifica esa orden mediante fuerza eléctrica.

El proceso comienza cuando el conductor gira el volante. En ese momento, un sensor mide el esfuerzo aplicado y se lo comunica a la unidad de control, que calcula cuánta asistencia hace falta y le ordena al motor eléctrico que actúe sobre la columna o la cremallera.

Lo más relevante de esta tecnología es que la asistencia varía según la velocidad del vehículo. A baja velocidad, como al aparcar, el sistema entrega más ayuda. A alta velocidad, reduce la asistencia para dar mayor estabilidad y sensación de control al conductor.

A diferencia del sistema hidráulico, que necesitaba una bomba impulsada por el motor del vehículo para generar presión constante, el EPS solo consume energía cuando el conductor realmente gira el volante. Eso se traduce en un ahorro de combustible medible en el uso diario.

Otro aspecto clave es su compatibilidad con sistemas avanzados de asistencia al conductor (ADAS). Tecnologías como el mantenimiento de carril, el aparcamiento automático o la corrección de trayectoria dependen directamente de poder controlar la dirección de forma electrónica, algo que solo el EPS hace posible.

Evolución tecnológica de la asistencia en dirección

La historia de la asistencia en la dirección comenzó mucho antes de lo que muchos imaginan. En 1951, Chrysler lanzó el primer sistema de dirección asistida hidráulica en un vehículo de producción. Ese sistema usaba una bomba accionada por el motor para generar presión en un circuito de aceite.

Durante décadas, la dirección hidráulica fue el estándar. Sin embargo, tenía un problema estructural: la bomba hidráulica funcionaba todo el tiempo, aunque el conductor no girara el volante, consumiendo energía de forma innecesaria.

A finales de la década de 1980, los ingenieros comenzaron a experimentar con sistemas electrohidráulicos (EHPS), que mantenían el circuito de aceite pero reemplazaban la bomba mecánica por una bomba eléctrica. Eso redujo el consumo, pero no eliminó la complejidad del sistema hidráulico.

El primer sistema de dirección asistida totalmente eléctrico (EPS) apareció en el Honda NSX en 1990 y, más adelante, se masificó en vehículos compactos durante los años 2000. La razón fue económica y técnica al mismo tiempo: menor costo de fabricación y mejor integración con la electrónica del vehículo.

Hoy, el EPS ya no es solo un sistema de confort. Es una pieza fundamental de la arquitectura electrónica del vehículo moderno, conectada con el sistema de frenado, la suspensión adaptativa y los algoritmos de conducción autónoma.

Componentes clave de un sistema EPS

Un sistema EPS está formado por varios elementos que trabajan de forma coordinada. Si alguno falla, toda la cadena de asistencia se ve afectada. A continuación se describen los componentes principales que lo conforman:

• Sensor de par: Mide el esfuerzo que ejerce el conductor sobre el volante. Es el punto de entrada de toda la información que recibe la ECU para calcular la asistencia necesaria.
• Sensor de ángulo de giro: Registra la posición exacta del volante en cada momento. Permite a la ECU conocer la dirección y la velocidad del giro para ajustar la respuesta del motor.
• Unidad de Control Electrónica (ECU): Es el cerebro del sistema. Procesa las señales de los sensores, considera la velocidad del vehículo y calcula cuánta asistencia debe entregar el motor eléctrico.
• Motor eléctrico: Aplica el torque de asistencia directamente sobre la columna de dirección o la cremallera, según el tipo de arquitectura del sistema.
• Reductora de engranajes: Reduce la velocidad del motor y multiplica su torque para transmitirlo de forma precisa y suave al mecanismo de dirección.
• Sistema de alimentación eléctrica: Proporciona la energía necesaria al motor y a la ECU. Su correcto funcionamiento depende directamente del alternador automotriz y del estado de la batería del vehículo.
• Bus CAN: Canal de comunicación que conecta la ECU del EPS con otras unidades del vehículo, como la ABS, el ESP o la ECU del motor, permitiendo intercambiar datos en tiempo real.

Sensores de par y de ángulo de giro

El sensor de par es el componente más crítico del sistema. Sin una lectura precisa del esfuerzo aplicado al volante, la ECU no puede calcular ninguna asistencia. Por eso, su diseño y calibración son determinantes para la calidad de respuesta del EPS.

Existen dos tecnologías principales para medir el par: la magnetostrictiva y la óptica. La primera usa el efecto que tiene la torsión mecánica sobre un campo magnético. La segunda emplea discos codificados y sensores ópticos para detectar el ángulo de torsión de la barra de torsión interna.

El sensor de ángulo de giro, por su parte, trabaja de forma complementaria. Mide cuántos grados ha girado el volante desde su posición central y a qué velocidad lo está haciendo. Esa información es esencial para sistemas como el ESP y el aparcamiento automático.

Ambos sensores suelen estar integrados en un mismo módulo físico, ubicado en la columna de dirección. Esto simplifica el cableado y reduce los puntos de falla. En algunos vehículos de alta gama, ese módulo es redundante, con dos canales de lectura independientes para mayor seguridad.

Unidad de Control Electrónica (ECU)

La ECU del EPS es un microcontrolador especializado que recibe datos de forma continua. Procesa múltiples variables simultáneamente: el par aplicado al volante, el ángulo de giro, la velocidad del vehículo y el estado eléctrico del sistema.

Con esa información, la ECU ejecuta un algoritmo de control que determina exactamente cuánta corriente debe enviar al motor eléctrico. No es un proceso on/off; es una regulación fina y continua que cambia milisegundo a milisegundo mientras el conductor conduce.

La ECU también cumple una función de autodiagnóstico permanente. Si detecta una lectura fuera de rango en algún sensor o una anomalía en el motor eléctrico, genera un código de falla (DTC) y, en muchos casos, reduce o elimina la asistencia como medida de protección.

Además, la ECU del EPS se comunica con otras unidades del vehículo a través del bus CAN. Eso le permite recibir la señal de velocidad del ABS, coordinar con el sistema de estabilidad electrónica y, en vehículos con ADAS, ejecutar correcciones de trayectoria de forma autónoma.

El servomotor de asistencia eléctrica

El motor eléctrico del sistema EPS es un motor de corriente continua sin escobillas (BLDC) o un motor síncrono de imanes permanentes. Su principal característica es la capacidad de generar un torque preciso y controlable en respuesta directa a las órdenes de la ECU.

No trabaja a velocidad fija. La ECU varía la corriente que le entrega mediante modulación por ancho de pulso (PWM), lo que permite ajustar el torque de salida con gran fineza. Eso es lo que da al conductor esa sensación de dirección «progresiva» y natural.

El motor suele estar acoplado a un reductor de engranajes tipo tornillo sin fin o planetario, según el diseño del fabricante. Este reductor convierte la alta velocidad de giro del motor en un torque mayor y más lento, adecuado para mover la columna o la cremallera de dirección.

Funcionamiento y arquitectura del sistema

Entender cómo interactúan todos los elementos del EPS requiere verlo como un ciclo cerrado de control. El conductor aplica un esfuerzo; el sistema lo detecta, lo procesa y lo amplifica; la dirección responde; y el conductor recibe retroalimentación táctil a través del volante.

Este ciclo ocurre de forma continua y en tiempo real. La frecuencia de actualización de la ECU es tan alta que el conductor no percibe ningún retardo entre su acción y la respuesta del sistema. La experiencia resulta completamente natural y transparente.

Un factor que muchos pasan por alto es que el sistema también actúa cuando no hay entrada del conductor. Por ejemplo, en una corrección automática de carril o en el retorno al centro del volante tras una curva, la ECU puede ordenar un movimiento al motor de forma autónoma, sin que el conductor toque el volante.

Clasificación según la posición del motor

El EPS no tiene una única arquitectura física. Según dónde se instale el motor eléctrico dentro del conjunto de dirección, el sistema adopta características distintas en términos de sensación de conducción, potencia de asistencia y coste de fabricación.

Sistema de asistencia en la columna (C-EPS)

En el C-EPS, el motor eléctrico y su reductora se montan directamente sobre la columna de dirección, en el habitáculo del vehículo. Es el diseño más económico y el más habitual en vehículos compactos y utilitarios.

Su principal ventaja es la facilidad de montaje y mantenimiento. Al estar dentro del habitáculo, está protegido de la humedad y el polvo del entorno del motor. Sin embargo, al actuar sobre la columna, la asistencia llega al conductor antes de pasar por toda la mecánica de la dirección, lo que puede reducir ligeramente la información táctil transmitida.

Sistema de asistencia en el piñón (P-EPS)

En el P-EPS, el motor eléctrico actúa directamente sobre el piñón del mecanismo de dirección, que es el engranaje que convierte el movimiento rotacional de la columna en desplazamiento lineal de la cremallera. Este diseño ofrece una respuesta más directa y una mayor sensación de retroalimentación comparado con el C-EPS.

Se usa con frecuencia en vehículos de tamaño medio y en algunos modelos deportivos de gama accesible. El motor puede estar ubicado en un piñón secundario paralelo al principal, lo que da al sistema dos puntos de acción sobre la cremallera en algunas variantes avanzadas.

Sistema de asistencia en la cremallera (R-EPS)

El R-EPS sitúa el motor eléctrico directamente sobre la cremallera, aplicando la fuerza de asistencia en el punto más cercano posible a las ruedas. Es el sistema con mayor precisión y el preferido en vehículos de gama alta, SUV de gran tamaño y vehículos eléctricos.

Al actuar directamente sobre la cremallera, puede manejar cargas mayores sin sobrecargar la columna. Además, permite implementar funciones como la dirección de ángulo variable (ratio variable), donde la relación de transmisión entre el volante y las ruedas cambia según la velocidad de conducción.

El R-EPS es también el diseño más complejo y costoso de los tres. Requiere sellado adicional para proteger el motor del entorno del chasis, y su acceso para mantenimiento es más difícil. Sin embargo, sus ventajas en rendimiento justifican su uso en aplicaciones de alta exigencia. En vehículos que integran una batería de litio en autos eléctricos, el R-EPS es casi siempre la arquitectura preferida por los ingenieros, dada la mayor demanda de torque y la necesidad de eficiencia energética en cada kilómetro recorrido.

Ventajas técnicas frente a sistemas hidráulicos

La comparación entre el EPS y el sistema de dirección asistida hidráulica (HPS) no se limita al ahorro de combustible. Hay diferencias estructurales que impactan en la seguridad, el mantenimiento y las posibilidades tecnológicas del vehículo:

• Eficiencia energética: El sistema hidráulico consume energía de forma constante porque la bomba funciona siempre que el motor está en marcha. El EPS solo actúa cuando el conductor gira el volante, lo que puede traducirse en un ahorro de hasta 0,5 litros de combustible cada 100 km.
• Mantenimiento simplificado: El HPS requiere revisiones periódicas del nivel de aceite hidráulico, cambio del fluido y verificación de las mangueras a presión. El EPS no tiene fluido, lo que elimina fugas, cambios de líquido y el riesgo de corrosión en tuberías.
• Compatibilidad con ADAS: Los sistemas avanzados de asistencia al conductor, como el mantenimiento de carril o el aparcamiento autónomo, necesitan poder controlar la dirección electrónicamente. El HPS no permite ese control; el EPS sí, de forma nativa.
• Asistencia adaptable a la velocidad: En el HPS la asistencia es relativamente constante y mecánica. El EPS ajusta la cantidad de ayuda según la velocidad del vehículo, lo que mejora tanto la maniobrabilidad urbana como la estabilidad en autopista.
• Reducción de peso: Eliminar la bomba hidráulica, el depósito de aceite, las mangueras y el radiador de aceite (presente en algunos HPS) reduce el peso del vehículo y simplifica su arquitectura mecánica.
• Diagnóstico integrado: El EPS genera códigos de error legibles con herramientas de diagnóstico OBD, lo que facilita la identificación de fallas. El HPS, al ser un sistema mecánico-hidráulico, no tiene esa capacidad nativa de autodiagnóstico.
• Mayor vida útil de componentes: Al no trabajar bajo presión hidráulica continua, los componentes del EPS están sujetos a menor desgaste por fatiga en condiciones normales de uso.

Un estudio publicado por la Sociedad de Ingenieros Automotrices (SAE International) estimó que la adopción masiva del EPS en flotas de vehículos puede reducir las emisiones de CO₂ entre un 3 % y un 5 % respecto a vehículos equivalentes con dirección hidráulica, solo por la mejora en eficiencia energética del sistema.

Diagnóstico de fallas y averías frecuentes

El EPS es un sistema robusto, pero no está libre de fallas. Muchas de ellas son detectables con herramientas de diagnóstico OBD, aunque también hay síntomas físicos que el conductor puede identificar antes de conectar un escáner.

Es importante destacar que muchos de estos síntomas pueden aparecer también por problemas eléctricos externos al EPS, como una batería en mal estado o un alternador con carga insuficiente. Por eso, antes de diagnosticar el sistema de dirección en sí, siempre conviene revisar primero el sistema de refrigeración automotriz y el estado general del sistema eléctrico del vehículo, ya que las altas temperaturas también pueden generar falsas alarmas en la ECU del EPS.

Identificación de ruidos y vibraciones anómalas

Los ruidos en el sistema de dirección son uno de los síntomas más frecuentes que llevan a un conductor al taller. No todos los ruidos tienen el mismo origen ni la misma gravedad, por lo que identificarlos correctamente es el primer paso para un diagnóstico eficiente.

La herramienta más útil para confirmar el diagnóstico es el escáner OBD-II con acceso a los datos en tiempo real del EPS. Revisar el valor de par reportado por el sensor mientras se reproduce el síntoma permite al técnico confirmar si la falla está dentro del sistema eléctrico o es de origen mecánico.

Algo que muchos técnicos pasan por alto es que el sensor MAF automotriz y otros sensores del motor pueden influir indirectamente en el comportamiento del EPS. Si la ECU del motor reporta ralentí inestable, esa variación puede afectar la tensión del sistema eléctrico y generar comportamientos erráticos en el sistema de dirección.

Errores comunes en el sensor de par

El sensor de par es el componente más delicado del sistema. Un error en su lectura hace que toda la cadena de asistencia trabaje con información incorrecta, lo que puede traducirse en asistencia desigual, pérdida total de la ayuda o comportamientos inesperados del volante.

Después de reemplazar el sensor de par, es obligatorio realizar el procedimiento de calibración del ángulo de dirección con un escáner compatible. Sin ese paso, la ECU no reconoce el nuevo sensor correctamente y puede seguir generando fallas o asistencia irregular.

Pérdida total de la asistencia eléctrica

Cuando el EPS pierde la asistencia por completo, el conductor percibe el volante súbitamente muy pesado. En la mayoría de los casos, el vehículo sigue siendo dirigible, ya que el mecanismo mecánico de dirección permanece intacto, pero el esfuerzo necesario aumenta considerablemente.

Un punto que se subestima frecuentemente: la ECU del EPS tiene umbrales de temperatura interna. Si el motor eléctrico trabaja en condiciones extremas durante un tiempo prolongado, la ECU puede desactivar la asistencia de forma temporal para proteger los componentes. Esto es especialmente frecuente en vehículos que realizan maniobras repetidas a baja velocidad, como camiones de reparto en ciudad.

Si la pérdida de asistencia es permanente y no se resuelve reiniciando el sistema o revisando los fusibles, es necesario conectar un escáner OBD con acceso al módulo EPS para leer los códigos de falla activos. En muchos casos, el componente defectuoso queda claramente identificado en el informe de diagnóstico.

Preguntas frecuentes

¿Por qué se bloquea la dirección asistida eléctrica?

El bloqueo de la dirección asistida eléctrica suele ocurrir por una falla en la alimentación eléctrica, ya sea por una batería descargada, un fusible fundido o un corte en el cableado principal del sistema. También puede deberse a un código de falla crítico detectado por la ECU, que desactiva la asistencia como medida de seguridad. En algunos vehículos, el bloqueo físico del volante (función antirrobo) se activa electrónicamente y puede confundirse con un fallo del EPS.

¿Qué mantenimiento requiere el sistema EPS?

El sistema EPS no requiere cambios de fluidos ni revisiones de mangueras como ocurría con la dirección hidráulica, lo que simplifica enormemente su mantenimiento. Sin embargo, sí conviene revisar periódicamente el estado de los conectores eléctricos, la tensión de la batería y el alternador, ya que una alimentación inestable afecta directamente al rendimiento del sistema. Además, si se realizan trabajos en la columna de dirección o se reemplaza algún sensor, es obligatorio recalibrar el sensor de ángulo con un escáner compatible.

¿Es mejor la dirección eléctrica que la hidráulica?

Desde el punto de vista de la eficiencia energética, el mantenimiento y la integración con sistemas electrónicos avanzados, la dirección eléctrica supera claramente a la hidráulica. Sin embargo, algunos conductores que valoran una retroalimentación táctil muy directa y sin filtros electrónicos prefieren la sensación más cruda de la dirección hidráulica, especialmente en el contexto deportivo. Para el uso cotidiano y en vehículos modernos, el EPS ofrece más ventajas prácticas sin sacrificios relevantes de conducción.

¿Cómo afecta el fallo de batería a la dirección?

El motor eléctrico del EPS necesita una tensión mínima estable para operar correctamente, que en la mayoría de los vehículos se sitúa alrededor de los 10 a 11 voltios. Si la batería no puede mantener esa tensión, la ECU reduce o elimina la asistencia para proteger los componentes electrónicos. Esto explica por qué en arranques fríos con batería débil, o durante maniobras con muchos consumidores activos, la dirección puede sentirse más pesada de lo habitual durante unos instantes.

¿Se puede conducir con el EPS averiado?

Sí, técnicamente es posible seguir conduciendo con el sistema EPS averiado, ya que el mecanismo mecánico de dirección permanece operativo. Sin embargo, el esfuerzo necesario para girar el volante aumenta considerablemente, especialmente a bajas velocidades y al aparcar, lo que puede suponer un riesgo en maniobras de emergencia. Se recomienda limitar la conducción a lo estrictamente necesario y llevar el vehículo al taller lo antes posible para diagnosticar y reparar la falla.

¿Por qué la dirección asistida eléctrica tira hacia un lado?

Cuando el volante tira hacia un lado sin que el conductor lo indique, en muchos casos la causa es una calibración incorrecta del sensor de ángulo de giro o del sensor de par. Esto ocurre con frecuencia después de cambiar una rueda, alinear la dirección o reemplazar algún componente del sistema. También puede deberse a una diferencia en la presión de los neumáticos o a un desgaste desigual de las rótulas de dirección, que la ECU del EPS no puede compensar completamente.

¿Cuánto cuesta reparar o reemplazar el sistema EPS?

El costo de reparación del EPS varía significativamente según el componente afectado y el modelo del vehículo. Reemplazar un sensor de par o un conector dañado puede costar entre 80 y 300 euros, incluyendo la mano de obra. Si el motor eléctrico o la ECU del EPS están dañados, el costo puede escalar entre 400 y más de 1.200 euros, dependiendo de si se usan piezas originales o de recambio. En vehículos de gama alta con sistemas R-EPS, los costos suelen ser más elevados por la complejidad del sistema.

¿Afecta el frío o el calor extremo al funcionamiento del EPS?

Las temperaturas extremas sí afectan al EPS, aunque de formas distintas. Con frío intenso, la lubricación de los engranajes de la reductora se vuelve más viscosa y pueden aparecer ruidos o mayor rigidez al arrancar, que desaparecen cuando el sistema alcanza su temperatura de operación. Con calor excesivo, la ECU puede reducir la asistencia temporalmente para proteger el motor eléctrico del sobrecalentamiento, algo más frecuente en vehículos comerciales ligeros en ciclos de trabajo intenso.

¿Todos los vehículos eléctricos llevan dirección asistida eléctrica?

Prácticamente la totalidad de los vehículos eléctricos actuales incorporan dirección asistida eléctrica, ya que es la única tecnología compatible con su arquitectura de propulsión. Un vehículo eléctrico no tiene motor de combustión que pueda accionar una bomba hidráulica, por lo que el EPS es la solución lógica y obligada. Además, en los vehículos eléctricos, el EPS se integra con los sistemas de gestión de energía para maximizar la autonomía, ajustando la asistencia de acuerdo con el estado de carga de la batería.

¿Se puede actualizar o reprogramar la ECU del EPS?

En muchos vehículos modernos, la ECU del EPS puede actualizarse mediante reflash de firmware a través de la interfaz OBD, un proceso que los fabricantes realizan para corregir errores de calibración, mejorar el comportamiento del sistema o adaptar los parámetros de asistencia. Algunos propietarios de vehículos con plataformas abiertas, como ciertos modelos de Tesla o vehículos con ECU tuneables, han explorado la reprogramación personalizada del EPS para ajustar la dureza del volante a sus preferencias, aunque esto implica salir del ámbito de garantía del fabricante. Para profundizar más sobre los fundamentos de la ingeniería automotriz y cómo impactan en sistemas como el EPS, en este sitio web encontrarás contenidos que cubren desde los principios básicos hasta los sistemas más avanzados del vehículo moderno.

Conclusión

La dirección asistida eléctrica representa uno de los avances más significativos en la ingeniería automotriz reciente. A lo largo de este artículo has podido conocer cómo funciona internamente, qué componentes la conforman y por qué se ha convertido en el estándar dominante en los vehículos modernos, superando ampliamente a los sistemas hidráulicos que la precedieron.

Comprender la arquitectura del EPS —ya sea C-EPS, P-EPS o R-EPS— te ayuda a entender qué esperar de tu vehículo en términos de respuesta, mantenimiento y compatibilidad tecnológica. Saber identificar síntomas como ruidos anómalos, asistencia intermitente o pérdida total de la ayuda te permite actuar con criterio ante una posible falla, sin depender exclusivamente de la opinión del taller.

La tecnología que mueve las ruedas de un vehículo moderno es más compleja e inteligente de lo que parece desde el volante. Si quieres seguir profundizando en los sistemas que hacen posible el funcionamiento del automóvil contemporáneo, en este sitio web encontrarás más contenidos sobre ingeniería automotriz abordados con el mismo nivel de detalle y claridad.
