Usa el escáner OBD2 y diagnostica tu auto

¿Qué es un escáner OBD2 y cómo funciona?

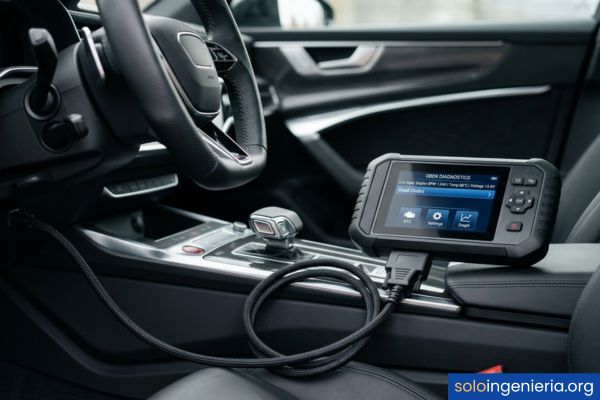

Un escáner OBD2 es un dispositivo electrónico que se conecta físicamente al puerto de diagnóstico del vehículo, conocido como conector DLC, y establece una comunicación directa con la unidad de control electrónico del motor.

Una vez conectado, el escáner solicita información a la ECU mediante comandos estandarizados. La computadora del vehículo responde enviando datos sobre el estado de cada sensor y actuador monitoreado en tiempo real.

Lo que hace especial a este sistema es que no depende de un fabricante específico; cualquier escáner compatible con el estándar OBD2 puede comunicarse con millones de vehículos distintos fabricados desde 1996 en adelante.

El dispositivo puede leer, registrar y borrar códigos de diagnóstico, mostrar parámetros en vivo como temperatura del refrigerante, presión del colector de admisión, avance del encendido y cientos de variables más según el vehículo.

Cuando un sensor detecta un valor fuera del rango programado por el fabricante, la ECU almacena un código DTC y, en muchos casos, enciende la luz de falla del motor o MIL. El escáner recupera ese código y lo traduce en una descripción comprensible.

Definición del sistema de diagnóstico a bordo de segunda generación

El sistema OBD2, cuyas siglas provienen del inglés On-Board Diagnostics, segunda generación, es un protocolo electrónico estandarizado que obliga a los vehículos a supervisar continuamente sus sistemas de control de emisiones y rendimiento del motor.

Este sistema fue mandatorio en Estados Unidos a partir del año modelo 1996, según la normativa establecida por la Agencia de Protección Ambiental (EPA) y la Junta de Recursos del Aire de California (CARB). Su adopción fue, en principio, una respuesta directa a la necesidad de reducir las emisiones contaminantes.

A diferencia de su predecesor, el OBD2 establece un conector físico universal de 16 pines, un conjunto de códigos de diagnóstico comunes y protocolos de comunicación que cualquier fabricante debe respetar, sin importar la marca o el país de origen del vehículo.

El sistema no solo detecta fallas activas, sino que también registra eventos intermitentes, calcula pruebas de diagnóstico de los monitores del sistema de emisiones y almacena datos históricos que pueden ser consultados posteriormente con el escáner.

Evolución técnica del estándar OBD al OBD2

Funcionamiento técnico y protocolos de comunicación

Cuando conectas un escáner OBD2 al puerto DLC del vehículo, el dispositivo no lee datos de forma pasiva; envía solicitudes activas llamadas PID (Parameter Identification) a la ECU para obtener respuestas específicas sobre cada parámetro.

El proceso ocurre en milisegundos. El escáner formula una solicitud en el lenguaje del protocolo activo, la ECU la procesa y responde con el valor correspondiente, ya sea un número, un estado binario o una cadena de datos. Todo esto ocurre de forma cíclica mientras el diagnóstico está activo.

Un aspecto crítico es que el conector DLC puede soportar varios protocolos al mismo tiempo, pero el vehículo solo tiene uno activo según su fabricación. Por eso, los escáneres profesionales detectan automáticamente el protocolo en uso antes de iniciar la comunicación.

La velocidad de transferencia de datos varía enormemente entre protocolos. Mientras que los sistemas más antiguos como el ISO 9141-2 operaban a 10,4 kbps, el protocolo CAN Bus moderno alcanza velocidades de hasta 500 kbps, lo que permite una comunicación mucho más rápida y estable.

Comprender el funcionamiento técnico del escáner es parte fundamental del diagnóstico automotriz moderno, donde la precisión y la velocidad de lectura marcan la diferencia entre un diagnóstico correcto y uno impreciso.

Protocolos estándar: CAN Bus, ISO 9141 y SAE J1850

Intercambio de datos entre la ECU y la interfaz de diagnóstico

Clasificación de los escáneres OBD2 por su tecnología

Tipo de escáner	Tecnología de conexión	Nivel de usuario	Funciones principales	Rango de precio aproximado
Lector de códigos básico	Cable directo al DLC	Principiante / propietario	Lectura y borrado de códigos DTC genéricos	10 – 60 USD
Escáner semiprofesional	Cable con pantalla integrada	Técnico intermedio	Datos en tiempo real, freeze frame, monitores O2	60 – 300 USD
Escáner profesional multimarca	Cable o USB con tablet/PC	Técnico avanzado / taller	Funciones bidireccionales, programación, códigos de fabricante	300 – 2.500 USD
Adaptador Bluetooth OBD2	Bluetooth 4.0 / BLE	Usuario general / entusiasta	Datos en tiempo real con app móvil, lectura de DTC básicos	8 – 80 USD
Adaptador Wi-Fi OBD2	Wi-Fi 802.11	Usuario iOS / multiplataforma	Compatible con iOS y Android, funciones similares al Bluetooth	10 – 90 USD
Escáner OEM original de marca	Cable propietario o USB	Concesionario / técnico certificado	Acceso total a todos los módulos, reprogramación de ECU	500 – 10.000+ USD

Lectores de códigos básicos para diagnóstico rápido

Escáneres profesionales con funciones de programación y bidireccionales

Adaptadores inalámbricos Bluetooth y Wi-Fi para dispositivos móviles

Interpretación de los códigos de falla DTC

Los códigos DTC (Diagnostic Trouble Codes) son la forma en que la ECU comunica los problemas detectados. No son simples números aleatorios; cada carácter del código tiene un significado preciso y estructurado según el estándar SAE J2012.

Un código siempre tiene cinco caracteres: una letra seguida de cuatro dígitos. La letra indica el sistema afectado, el primer dígito señala si el código es genérico o específico del fabricante, y los tres dígitos restantes identifican el subsistema y el tipo de falla específica.

Es importante entender que borrar un código sin reparar la causa raíz solo elimina el síntoma temporalmente. Si la falla persiste, el código volverá a activarse después de que la ECU complete sus ciclos de diagnóstico y vuelva a detectar el problema.

Algunos códigos se activan de forma permanente desde la primera ocurrencia, mientras que otros requieren que la falla sea detectada en dos o más ciclos de conducción consecutivos antes de encender la luz MIL. A estos últimos se les llama códigos pendientes.

Estructura y significado de los dígitos en un código de error

Diferencia entre códigos genéricos y códigos de fabricante

Los códigos genéricos, también conocidos como códigos SAE, son comunes a todos los fabricantes y están definidos por el estándar J2012. Todo escáner OBD2, incluso el más básico, puede leerlos sin importar la marca o modelo del vehículo.

Los códigos de fabricante, en cambio, son definidos libremente por cada marca automotriz. Toyota, BMW, Ford o Volkswagen pueden crear sus propios códigos para fallas muy específicas de sus sistemas, usando el segundo dígito «1» para diferenciarlos de los genéricos.

La gran diferencia práctica es que para leer e interpretar los códigos de fabricante se necesita un escáner con la base de datos específica de esa marca, ya que un lector básico solo mostrará el código sin descripción o, en el peor caso, no lo reconocerá en absoluto.

Por ejemplo, el código P0300 (falla de encendido aleatoria) es genérico y cualquier escáner lo lee. Pero un código como P1604 en un Toyota puede significar «error de arranque del sistema de control del motor», algo que solo un escáner con cobertura Toyota puede interpretar correctamente.

Códigos de motor y transmisión (P)

Códigos de chasis, carrocería y red (C, B, U)

Parámetros de datos en tiempo real y flujo de datos

Monitorización de sensores de oxígeno y ajuste de combustible

Los sensores de oxígeno, también llamados sondas lambda, son uno de los parámetros más reveladores que puedes observar en tiempo real. Su voltaje oscila continuamente entre 0,1 V y 0,9 V cuando el motor trabaja en lazo cerrado y la mezcla se ajusta correctamente.

Una sonda que se queda fija en un voltaje alto o bajo indica que el sensor está dañado o que la mezcla está permanentemente rica o pobre. Esto afecta directamente el consumo de combustible y las emisiones del vehículo.

El ajuste de combustible se divide en dos valores: la corrección a corto plazo (STFT), que reacciona de inmediato a las señales del sensor de O2, y la corrección a largo plazo (LTFT), que representa el aprendizaje acumulado de la ECU. Valores de LTFT superiores al +10 % o inferiores al −10 % indican un problema persistente en el sistema de combustible que merece atención.

La inyección electrónica depende en gran medida de estas lecturas para mantener la mezcla estequiométrica ideal de 14,7:1 (aire-combustible), por lo que monitorear estos valores con el escáner es fundamental para diagnósticos de consumo elevado o fallas de emisiones.

Lectura de cuadro congelado o Freeze Frame

Compatibilidad y requisitos de conexión en el vehículo

No todos los vehículos se comportan igual frente a un escáner OBD2. Aunque el estándar establece requisitos mínimos, existen diferencias importantes según el año de fabricación, la región de origen y el tipo de motor que determina qué protocolo usa el vehículo.

En términos generales, cualquier automóvil de gasolina vendido en Estados Unidos desde 1996 es obligatoriamente compatible con OBD2. En Europa, los vehículos de gasolina lo son desde 2001 y los diésel desde 2004. En Latinoamérica, la adopción ha sido más gradual y depende del país.

Un punto que muchos pasan por alto es que la compatibilidad OBD2 no garantiza acceso completo a todos los sistemas. El estándar solo exige que los sistemas relacionados con emisiones sean accesibles; el resto de módulos depende de lo que cada fabricante decida incluir.

Ubicación y configuración de pines del conector DLC

¿Cómo verificar la compatibilidad OBD2 en vehículos europeos y asiáticos?

Para los vehículos europeos, lo más sencillo es revisar la etiqueta de emisiones ubicada generalmente en el compartimiento del motor. Si menciona EOBD (European On-Board Diagnostics), el vehículo es compatible y usa el mismo conector DLC de 16 pines.

En vehículos japoneses fabricados para el mercado doméstico (JDM), la situación es diferente. Japón utilizó durante años su propio protocolo propietario, por lo que algunos modelos anteriores a 2008 pueden no responder correctamente a todos los comandos OBD2 estándar, aunque tengan el conector físicamente presente.

Una forma práctica de verificar la compatibilidad es conectar el escáner con el contacto puesto (motor apagado) y observar si el dispositivo logra establecer comunicación. Si el escáner no detecta ningún protocolo activo después de varios intentos de auto-detección, es probable que el vehículo use un sistema propietario que requiere un escáner especializado para esa marca.

Los vehículos coreanos como Hyundai y Kia adoptaron el estándar OBD2 de forma plena desde mediados de los años 2000, mientras que los europeos como BMW, Mercedes-Benz y Volkswagen pueden requerir escáneres con bases de datos de fabricante para acceder a todos sus módulos, incluso cumpliendo el estándar EOBD.

Criterios para elegir un escáner OBD2 profesional

Antes de adquirir un escáner, es importante entender que no existe un dispositivo perfecto para todos los usos. La elección correcta depende del tipo de trabajo que realizas, las marcas de vehículos que atiendes y el nivel de profundidad diagnóstica que necesitas. A continuación se presentan los criterios más importantes a evaluar:

• Cobertura de marcas y modelos: Un buen escáner profesional debe cubrir la mayoría de las marcas que atiende tu taller. Verifica que incluya cobertura para vehículos asiáticos, europeos y americanos, con actualizaciones regulares de la base de datos.
• Compatibilidad con protocolos: Asegúrate de que el dispositivo soporte todos los protocolos OBD2 (CAN, ISO 9141, SAE J1850 VPW y PWM, ISO 14230) para garantizar comunicación con vehículos de diferentes generaciones y regiones.
• Funciones bidireccionales: Si tu trabajo requiere activar actuadores, probar componentes o realizar ajustes, necesitas un escáner con capacidad bidireccional, no solo de lectura. Esta función marca una diferencia enorme en la profundidad del diagnóstico.
• Acceso a sistemas especiales: Verifica que el escáner acceda a módulos como ABS, SRS, transmisión, dirección y carrocería. Los frenos ABS, por ejemplo, tienen sus propios códigos que no son accesibles con escáneres básicos.
• Actualizaciones de software incluidas: Los vehículos nuevos aparecen constantemente y las bases de datos deben actualizarse. Prefiere marcas que ofrezcan actualizaciones gratuitas por al menos dos años, o con un costo anual razonable.
• Calidad de la pantalla y la interfaz: Una pantalla grande, táctil y con buena resolución facilita el trabajo en el taller. Una interfaz confusa o lenta reduce la eficiencia del diagnóstico, especialmente cuando se trabaja bajo presión de tiempo.
• Soporte técnico y comunidad: Marcas como Autel, Launch, Snap-on o Bosch cuentan con soporte técnico, foros de usuarios y documentación amplia, lo que es valioso cuando encuentras situaciones de diagnóstico poco comunes.
• Portabilidad y robustez: Para técnicos que trabajan en campo o en múltiples talleres, un escáner resistente a caídas, con batería autónoma y diseño compacto resulta más práctico que un equipo voluminoso atado a una laptop.

Capacidad de actualización de software y cobertura de marcas

La capacidad de actualización es uno de los factores que más se subestima al comprar un escáner. Un equipo que no recibe actualizaciones pierde vigencia rápidamente, ya que cada año aparecen miles de modelos nuevos con nuevos módulos, protocolos y conjuntos de códigos.

Los mejores escáneres del mercado ofrecen actualizaciones OTA (Over The Air), es decir, de forma inalámbrica a través de Wi-Fi, sin necesidad de conectar el equipo a una computadora. Esto agiliza el proceso y asegura que siempre tengas la versión más reciente disponible.

En cuanto a la cobertura de marcas, existe una diferencia importante entre lo que el fabricante anuncia y lo que realmente funciona. Antes de comprar, es recomendable consultar foros especializados de mecánicos que usen ese equipo con las marcas específicas que tú atiendes, ya que la cobertura real varía según la región.

Para profundizar en las bases técnicas del trabajo automotriz profesional, explorar el campo de la ingeniería automotriz te permitirá comprender mejor cómo los sistemas electrónicos se integran con los componentes mecánicos del vehículo.

Funciones especiales: regeneración de DPF, ABS y SRS

Preguntas frecuentes

¿Qué fallas mecánicas no puede detectar un escáner OBD2?

El escáner solo detecta lo que los sensores electrónicos del vehículo pueden medir. Problemas puramente mecánicos como el desgaste de los anillos del pistón, una válvula quemada, una correa de distribución desgastada, un árbol de levas con lóbulos desgastados o una transmisión mecánica con sincronizadores dañados no generan códigos de falla porque no existe un sensor que los mida directamente. En estos casos, el diagnóstico mecánico tradicional, que incluye una prueba de compresión, una prueba de fuga o una inspección visual, sigue siendo indispensable y el escáner no puede reemplazarlo.

¿Es seguro dejar un adaptador OBD2 conectado permanentemente?

Dejar un adaptador Bluetooth o Wi-Fi conectado de forma permanente al puerto DLC puede representar varios riesgos que vale la pena conocer. En primer lugar, estos dispositivos consumen energía continuamente de la batería del vehículo incluso con el motor apagado, lo que puede descargarla si el automóvil no se usa por varios días. Además, los adaptadores de baja calidad pueden interferir con la comunicación entre módulos o incluso ser vulnerables a ataques de seguridad informática si utilizan conexiones Bluetooth sin cifrado. Los adaptadores de marcas reconocidas con modo de bajo consumo son más seguros, pero en general se recomienda desconectarlos cuando no se usen.

¿Cuál es la diferencia entre un escáner multimarca y uno original?

Un escáner original, también llamado OEM o dealer tool, es desarrollado directamente por el fabricante del vehículo o bajo su licencia exclusiva. Tiene acceso completo a todos los módulos, funciones de programación avanzada, actualizaciones de software del fabricante y capacidades que ningún escáner multimarca puede igualar para esa marca específica. Los escáneres multimarca, en cambio, ofrecen cobertura para cientos de marcas con un solo dispositivo, pero con funciones limitadas comparadas con las herramientas originales. Para talleres generales, la herramienta multimarca es más rentable, mientras que los concesionarios oficiales necesitan la herramienta original para realizar trabajos de garantía y reprogramación de ECU autorizados.

¿Por qué mi escáner no comunica con la computadora del auto?

Cuando un escáner no logra establecer comunicación con la ECU del vehículo, las causas más comunes incluyen: un fusible del conector DLC quemado, que generalmente es el fusible del encendedor de cigarrillos o uno dedicado al diagnóstico; un protocolo de comunicación que el escáner no soporta, algo frecuente en vehículos anteriores a 2001 o con sistemas propietarios; el conector DLC con pines doblados o corroídos; o un módulo ECU defectuoso que no responde. También puede ocurrir que el vehículo no sea compatible con el estándar OBD2, especialmente en modelos importados de mercados no estandarizados. Antes de concluir que el escáner está dañado, verifica el estado del conector y consulta el diagrama de fusibles del vehículo.

¿Qué aplicaciones para el móvil son más confiables para diagnóstico con OBD2?

Entre las aplicaciones más valoradas por técnicos y entusiastas se encuentran Torque Pro para Android, que ofrece una gran cantidad de PID configurables y visualización de datos en tiempo real; OBD Fusion, disponible para iOS y Android, destacada por su precisión y compatibilidad amplia; Car Scanner ELM OBD2, que permite acceder a parámetros extendidos del fabricante en muchos vehículos de forma gratuita; y DashCommand, enfocada en una presentación visual atractiva con tableros personalizables. La confiabilidad de la app depende en gran medida de la calidad del adaptador que uses junto a ella, ya que un adaptador de bajo costo puede generar datos incorrectos incluso con la mejor aplicación instalada.

¿Qué significa que un monitor OBD2 aparece como «incompleto»?

Los monitores son pruebas de autodiagnóstico que la ECU ejecuta durante la conducción para verificar el funcionamiento correcto de los sistemas de emisiones. Cuando un monitor aparece como «incompleto» o «not ready», significa que la ECU aún no ha tenido las condiciones necesarias para ejecutar esa prueba específica en el ciclo de conducción actual. Esto suele ocurrir después de borrar los códigos DTC, reemplazar la batería o desconectarla. Para que los monitores se completen, el vehículo debe recorrer un ciclo de conducción específico que incluya condiciones como arranque en frío, aceleración progresiva, velocidad sostenida y desaceleración. Un vehículo con monitores incompletos puede no superar una inspección técnica de emisiones.

¿Puede dañarse la ECU si se usa mal el escáner OBD2?

Usar un escáner OBD2 para leer datos o códigos en condiciones normales no daña la ECU del vehículo. La comunicación de diagnóstico está diseñada para ser segura por protocolo. El riesgo real aparece cuando se realizan funciones avanzadas sin el conocimiento adecuado, como reprogramación de módulos, escritura de parámetros o actualización de firmware con datos incorrectos o interrupciones de energía durante el proceso. También existe riesgo al usar adaptadores de muy baja calidad que envían comandos no reconocidos por la ECU de forma repetida, aunque los casos reales de daño por esto son poco frecuentes. Si solo usas el escáner para lectura de datos y diagnóstico, el proceso es completamente seguro.

¿Cuánto tiempo tarda la ECU en detectar una falla y encender el testigo?

El tiempo que tarda la ECU en encender la luz MIL varía según el tipo de falla y la estrategia de diagnóstico del fabricante. Algunas fallas graves, como un cortocircuito en el sensor de oxígeno, activan el testigo desde el primer ciclo de detección. Otras fallas, especialmente las intermitentes o de tipo suave, requieren que la ECU las detecte en dos ciclos de conducción consecutivos antes de encender la luz, lo que puede tardar varios días dependiendo del uso del vehículo. Durante ese período de espera, el código aparece como «pendiente» en el escáner, lo que es una señal de advertencia importante que muchos técnicos pasan por alto si no revisan el apartado de códigos pendientes durante el diagnóstico.

¿Qué diferencia hay entre los modos de diagnóstico del OBD2?

El estándar OBD2 define diez modos de servicio identificados del 01 al 0A. El modo 01 entrega datos en tiempo real de los parámetros del motor. El modo 02 muestra el cuadro congelado (Freeze Frame) almacenado. El modo 03 lista los códigos DTC activos. El modo 04 borra los códigos y resetea los monitores. El modo 05 muestra los resultados del monitoreo de los sensores de oxígeno. El modo 06 entrega los resultados de las pruebas de los monitores continuos y no continuos. El modo 07 lista los códigos pendientes. El modo 08 permite controlar sistemas en el vehículo en ciertos escáneres. El modo 09 muestra información del vehículo, incluido el número VIN. El modo 0A lista los códigos DTC permanentes que no se borran aunque se limpie la memoria.

¿Es lo mismo el código VIN que aparece en el escáner y el de la carrocería?

En la mayoría de los vehículos modernos, el número VIN almacenado en la ECU y el número VIN grabado físicamente en la carrocería deben ser idénticos. El escáner OBD2 puede leer el VIN electrónico directamente desde la ECU mediante el modo de servicio 09. Si ambos números no coinciden, es una señal de alerta importante que puede indicar que la ECU fue reemplazada sin programar el VIN correcto, que el módulo fue trasplantado de otro vehículo o incluso que el vehículo tiene algún historial irregular. Esta verificación de VIN es especialmente útil en el proceso de compra de vehículos usados o en talleres de mecánica forense que trabajan con aseguradoras.

Conclusión

A lo largo de este artículo has explorado en detalle cómo funciona el escáner OBD2, desde la forma en que se comunica con la ECU hasta los protocolos que hacen posible esa comunicación. También comprendiste cómo se estructuran los códigos DTC, qué tipo de escáner se ajusta a cada necesidad y qué parámetros puedes monitorear en tiempo real para hacer diagnósticos más precisos.

Con esta información puedes identificar qué tipo de escáner necesitas según tu nivel de trabajo, entender qué significan los códigos que aparecen en pantalla y saber cuándo un lector básico es suficiente y cuándo necesitas una herramienta más avanzada. También puedes verificar la compatibilidad del dispositivo con distintos vehículos y aplicar correctamente los datos del Freeze Frame o los monitores de emisiones en tu proceso de diagnóstico.

El diagnóstico electrónico es un campo que evoluciona constantemente junto con la tecnología de los vehículos, y dominar sus fundamentos te da una ventaja real en el taller o en tus estudios. En este sitio web encontrarás más contenidos relacionados con sistemas de la ingeniería automotriz que te ayudarán a seguir profundizando en cada uno de estos temas.
