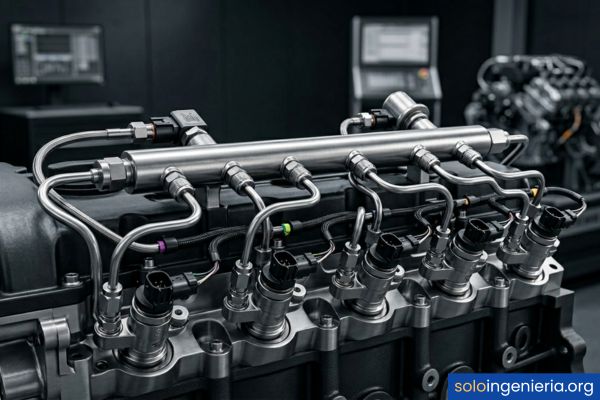

El sistema common rail diésel

¿Qué es el sistema common rail y cómo funciona?

Para entender este sistema, hay que partir de una idea simple: el diésel necesita estar bajo una presión muy alta para atomizarse correctamente dentro del cilindro. El common rail separa la generación de presión del acto de inyección, lo que cambia por completo la lógica de funcionamiento respecto a sistemas anteriores.

En los motores diésel tradicionales, la presión se generaba en el mismo momento de la inyección, lo que limitaba la precisión y la velocidad de respuesta. Con el common rail, la bomba genera presión de forma continua y la almacena en el riel, lista para ser usada cuando la ECU lo ordene.

Esto significa que la presión disponible no depende de las revoluciones del motor ni del ciclo de cada cilindro. La presión en el riel es constante e independiente del régimen del motor, lo que permite inyectar el combustible exactamente en el momento, la cantidad y la velocidad correctas.

El sistema opera en un rango de presión que va desde los 1.350 bar en versiones tempranas hasta más de 2.500 bar en los sistemas más modernos. Este nivel de presión transforma el diésel en una niebla finísima, favoreciendo una combustión más completa y eficiente.

La ECU es el cerebro del proceso: recibe datos de sensores como el de posición del cigüeñal, temperatura del refrigerante, carga del motor y presión en el riel, y con esa información decide cuándo abrir cada inyector y por cuánto tiempo.

Evolución de la inyección directa en motores diésel

La primera aplicación comercial del common rail llegó en 1997 con el Alfa Romeo 156 JTD, desarrollado en colaboración entre el Centro Ricerche Fiat y Bosch. Ese momento marcó un antes y un después en la ingeniería automotriz moderna.

Cada generación del sistema ha traído mejoras concretas: mayor presión de trabajo, tiempos de apertura del inyector más cortos y estrategias de inyección más sofisticadas. Todo esto se traduce en menos ruido, menor consumo y emisiones más bajas.

El concepto de acumulación de presión constante

La clave de este sistema está en separar dos funciones que antes iban juntas: generar presión y usarla para inyectar son ahora dos acciones independientes. La bomba trabaja de forma continua y el riel actúa como un depósito presurizado permanente.

Gracias a este principio, cuando la ECU ordena abrir un inyector, la presión ya está disponible de inmediato. No hay tiempo de espera ni variación según las rpm. Esto mejora radicalmente la consistencia de la combustión en todos los regímenes de funcionamiento.

El riel tiene suficiente volumen para amortiguar las variaciones de presión que ocurren cada vez que un inyector se abre y cierra. Así, la presión se mantiene estable incluso cuando varios inyectores trabajan casi al mismo tiempo en motores de cuatro, seis u ocho cilindros.

Componentes esenciales del sistema common rail

El sistema está formado por una cadena de componentes que trabajan en secuencia. Si alguno falla, toda la cadena se ve afectada. A continuación, los elementos fundamentales que lo componen:

• Bomba de baja presión (prefeed pump): Extrae el diésel del depósito y lo envía a la bomba de alta presión con una presión de entre 3 y 8 bar, garantizando que el flujo sea constante y sin cavitación.
• Válvula de dosificación de combustible (SCV): Regula la cantidad de diésel que entra a la bomba de alta presión, controlando así la presión final en el riel sin desperdiciar energía.
• Bomba de alta presión: Eleva la presión del combustible hasta los valores de trabajo del sistema, que pueden superar los 2.000 bar en motores modernos.
• Riel común (common rail): Tubería metálica de paredes gruesas que almacena el combustible a alta presión y lo distribuye a todos los inyectores de forma simultánea.
• Sensor de presión del riel (RPS): Mide en tiempo real la presión dentro del riel y envía esa información a la ECU para que ajuste la bomba y los inyectores con precisión.
• Inyectores electrónicos: Abren y cierran en fracciones de milisegundo siguiendo las órdenes de la ECU, controlando el momento y la cantidad exacta de combustible que entra al cilindro.
• Válvula limitadora de presión (PRV): Actúa como válvula de seguridad: si la presión supera el límite máximo, devuelve el exceso de combustible al depósito para evitar daños.
• ECU (Unidad de Control Electrónica): Procesa los datos de todos los sensores y toma las decisiones sobre cuándo, cuánto y con qué presión se inyecta el diésel.

Bomba de alta presión de combustible

La bomba de alta presión es la encargada de llevar el diésel desde una presión de alimentación baja (entre 3 y 8 bar) hasta los valores de trabajo del riel. Esta bomba es accionada mecánicamente por el árbol de levas o la correa de distribución del motor, por lo que siempre está en movimiento cuando el motor funciona.

Internamente, la mayoría de estas bombas usan dos o tres émbolos radiales que comprimen el combustible por turnos. Este diseño garantiza un flujo casi continuo hacia el riel y reduce las oscilaciones de presión que podrían afectar la calidad de la inyección.

Una característica importante es que la bomba no siempre trabaja al máximo de su capacidad. La válvula de dosificación SCV regula la cantidad de combustible que entra a los pistones de compresión, ajustando la producción de presión según lo que el motor necesite en cada momento y ahorrando energía.

Riel común o acumulador de presión

El riel es un tubo fabricado en acero de alta resistencia, con paredes muy gruesas y una capacidad de volumen reducida pero suficiente para mantener la presión estable. Su función no es almacenar grandes cantidades de combustible, sino mantener una presión constante y reactiva ante las demandas de los inyectores.

En su interior, el combustible permanece bajo una presión que la ECU regula de forma continua. Si la presión sube demasiado, la válvula limitadora PRV la libera. Si baja por debajo del valor programado, la bomba aumenta su producción de manera automática.

Sobre el riel se montan los siguientes elementos de forma directa:

• Sensor de presión del riel: Lee la presión en tiempo real con una precisión de décimas de bar.
• Válvula limitadora de presión: Protege el sistema en caso de sobreprePresión.
• Conexiones a los inyectores: Tuberías de acero de alta presión que llevan el combustible hasta cada inyector.

Inyectores electrónicos de alta precisión

Los inyectores son los componentes que ejecutan la orden final: introducir el combustible en el cilindro. Su velocidad de apertura y cierre se mide en microsegundos, lo que permite realizar varias inyecciones por ciclo sin que el conductor note ninguna diferencia en la suavidad del motor.

Cada inyector recibe la señal eléctrica de la ECU y activa un elemento interno (electromagnético o piezoeléctrico) que levanta la aguja de la tobera y permite que el diésel entre a presión en la cámara de combustión. El tiempo que la aguja permanece abierta determina la cantidad de combustible inyectado.

La tolerancia de fabricación de estos componentes es extremadamente baja: las holguras internas de la aguja del inyector se miden en micras. Por eso, cualquier contaminación o desgaste mínimo genera fallos apreciables en la calidad de la inyección.

Inyectores electromagnéticos frente a piezoeléctricos

Los inyectores electromagnéticos utilizan una bobina que, al recibir corriente, genera un campo magnético que levanta la aguja. Son robustos y económicos, pero su tiempo de respuesta es de alrededor de 1.500 microsegundos, lo que limita el número de inyecciones por ciclo.

Los inyectores piezoeléctricos emplean un cristal que se expande instantáneamente al recibir una señal eléctrica. Su tiempo de respuesta es de apenas 100 a 200 microsegundos, cuatro a cinco veces más rápido que los electromagnéticos, permitiendo hasta cinco o más inyecciones por ciclo de combustión.

Esta diferencia de velocidad es la razón por la que los motores con inyectores piezoeléctricos son más silenciosos, consumen menos y emiten menos partículas. La pulverización más fina y las múltiples inyecciones producen una combustión gradual y controlada que reduce el golpeteo y el ruido típico del diésel.

Unidad de Control Electrónica (ECU) y sensores

La ECU del common rail procesa señales de varios sensores de forma simultánea y toma decisiones en milisegundos. Sin la ECU, el sistema no podría funcionar, ya que ningún mecanismo puramente mecánico sería capaz de coordinar la presión, el tiempo y la cantidad de inyección con esa precisión.

Los sensores más importantes que alimentan la ECU son:

• Sensor de posición del cigüeñal (CKP): Informa a la ECU en qué punto del ciclo se encuentra cada cilindro para calcular el momento exacto de inyección.
• Sensor de presión del riel (RPS): Envía la presión actual del riel para que la ECU ajuste la bomba en tiempo real.
• Sensor de temperatura del refrigerante (ECT): Permite adaptar la cantidad de combustible en arranques en frío.
• Sensor de carga del motor (MAP/MAF): Mide la cantidad de aire que entra al motor para calcular la mezcla óptima. El sensor MAF automotriz es uno de los más críticos en este cálculo, ya que un error en su lectura puede generar una mezcla rica o pobre y afectar directamente la combustión.
• Sensor de posición del pedal de acelerador (APP): Traduce la intención del conductor en una demanda de par que la ECU convierte en tiempo de inyección.

El proceso de inyección paso a paso

Fase de generación y regulación de presión

La presión en el riel no es un valor fijo: la ECU la ajusta según la demanda del motor. A ralentí, la presión puede situarse en torno a los 300 bar, mientras que bajo carga máxima puede superar los 2.000 bar en motores de última generación.

Este ajuste dinámico se consigue de dos maneras complementarias. La primera consiste en regular la cantidad de combustible que entra a la bomba mediante la válvula SCV. La segunda utiliza la válvula de regulación de presión (PRV o MPROP) montada directamente sobre el riel para evacuar el exceso.

Los sistemas más modernos combinan ambas estrategias para maximizar la eficiencia: regulan la entrada a la bomba para no generar más presión de la necesaria y usan la válvula del riel para correcciones rápidas y precisas en fracciones de segundo.

Estrategias de inyección: preinyección y postinyección

El papel del retorno de combustible en el circuito

El circuito de retorno es la parte del sistema que lleva el combustible sobrante de vuelta al depósito. Este sobrante proviene de dos fuentes principales: las fugas internas controladas de los inyectores (necesarias para su funcionamiento) y el exceso de presión evacuado por la válvula PRV del riel.

El combustible de retorno llega al depósito a una temperatura más elevada que cuando salió, ya que ha estado en contacto con la bomba y las partes internas del motor. En motores con alta demanda de combustible, es necesario un intercambiador de calor en el circuito de retorno para evitar que el diésel en el depósito se caliente demasiado y pierda propiedades.

Un retorno en mal estado, obstruido o con fugas, puede provocar una caída de presión en el riel que la ECU interpreta como un fallo de la bomba. Por eso, durante el diagnóstico de cualquier problema de presión, siempre se debe revisar también el circuito de retorno.

Ventajas del common rail en la ingeniería actual

Este sistema supuso un salto cualitativo enorme respecto a las tecnologías anteriores. A continuación, las ventajas más relevantes que lo distinguen:

• Presión independiente del régimen del motor: La presión en el riel es constante y no varía con las rpm, lo que permite una combustión óptima tanto a ralentí como a máxima carga.
• Multiinyección por ciclo: La posibilidad de realizar varias inyecciones en un solo ciclo mejora la suavidad del motor, reduce el ruido y optimiza la combustión de forma significativa.
• Reducción de emisiones contaminantes: La atomización más fina del combustible y el control preciso de la inyección reducen la formación de hollín, NOx y HC sin comprometer la potencia.
• Mayor eficiencia energética: Al inyectar solo la cantidad exacta de combustible que el motor necesita, se elimina el desperdicio y se mejora el consumo, especialmente en conducción urbana y a velocidades intermedias.
• Menor ruido de combustión: La preinyección suaviza el frente de presión dentro del cilindro, reduciendo el golpeteo que históricamente ha caracterizado a los motores diésel.
• Adaptabilidad a normativas de emisiones: La flexibilidad del control electrónico permite cumplir con normativas como Euro 5, Euro 6 y futuras regulaciones, integrando sistemas auxiliares como la válvula EGR o el filtro de partículas DPF de forma coordinada.
• Diagnóstico electrónico avanzado: La ECU registra fallos y permite a los técnicos leer los códigos de error con un escáner, lo que reduce considerablemente los tiempos y costos de diagnóstico.

Averías comunes y mantenimiento preventivo

El mantenimiento preventivo más eficaz para este sistema se centra en tres acciones concretas: cambiar el filtro de combustible en el intervalo indicado por el fabricante, usar siempre diésel de calidad contrastada y revisar periódicamente el estado de los inyectores con un banco de pruebas.

Problemas causados por la contaminación del diésel

El diésel contaminado es la causa número uno de fallos prematuros en el sistema common rail. Las tolerancias internas de los componentes son tan pequeñas que incluso partículas microscópicas pueden provocar daños irreversibles. A continuación, los problemas más habituales derivados de esta causa:

• Rayado de los cilindros de la bomba de alta presión: Las partículas abrasivas presentes en el combustible actúan como papel de lija sobre las superficies pulidas de la bomba, aumentando el juego interno y reduciendo la capacidad de generar presión.
• Obstrucción del filtro de combustible: Un filtro saturado restringe el flujo hacia la bomba, generando cavitación y sobrecalentamiento en sus componentes internos.
• Depósitos en la tobera del inyector: Las impurezas del diésel y los residuos de combustión se depositan en los orificios de la tobera, alterando el patrón de pulverización y empeorando la combustión.
• Desgaste acelerado de la aguja del inyector: La suciedad en el combustible desgasta la aguja y su asiento, provocando fugas internas que hacen que el inyector gotee incluso con la válvula cerrada.
• Contaminación con agua: El agua en el diésel genera corrosión en todas las superficies metálicas del circuito de alta presión y puede provocar fallos catastróficos en la bomba y los inyectores.

Fallos en el sensor de presión del riel

El sensor de presión del riel (RPS) es un componente que trabaja en condiciones extremas: alta presión constante, vibraciones y temperatura elevada. Cuando falla, la ECU no puede gestionar correctamente el sistema. A continuación, los síntomas y consecuencias más comunes:

• Marcha irregular o inestable a ralentí: Si el sensor envía una lectura errónea, la ECU ajusta la presión del riel de forma incorrecta, lo que desestabiliza la combustión en regímenes bajos.
• Pérdida de potencia bajo carga: Una señal baja o intermitente hace que la ECU reduzca la presión programada como medida de seguridad, limitando el rendimiento del motor.
• Activación del modo de emergencia (limp mode): Ante una señal del sensor fuera de rango, la ECU puede activar el modo de emergencia y limitar las revoluciones para proteger el motor.
• Código de error P0190 a P0194: Estos son los códigos OBD más habituales asociados al circuito del sensor de presión del riel, indicando señal fuera de rango, cortocircuito o circuito abierto.
• Consumo de combustible elevado: Una presión mal calculada puede hacer que la ECU ordene más combustible del necesario, incrementando el consumo sin una mejora de rendimiento.

Desgaste y obstrucción de las toberas del inyector

La limpieza de las toberas puede realizarse mediante ultrasonidos en banco de pruebas o con aditivos específicos de limpieza de inyectores. Sin embargo, cuando el desgaste es mecánico, la limpieza no resuelve el problema y el inyector debe reemplazarse. Un banco de pruebas especializado puede determinar con exactitud el estado real de cada inyector antes de tomar esa decisión.

Preguntas frecuentes

¿Qué presión máxima alcanza un sistema common rail?

Los sistemas de primera generación, introducidos en 1997, trabajaban a unos 1.350 bar. La segunda generación llegó hasta 1.600 bar y la tercera superó los 1.800 bar. Los sistemas actuales más avanzados, equipados con inyectores piezoeléctricos, pueden alcanzar presiones de trabajo de hasta 2.500 bar. Esta evolución progresiva ha sido posible gracias a nuevos materiales y procesos de fabricación más precisos, permitiendo una atomización cada vez más fina del combustible y, en consecuencia, una combustión más limpia y completa.

¿Cómo detectar aire en el circuito de alta presión?

La presencia de aire en el circuito se manifiesta generalmente como arranques difíciles, especialmente en frío, marcha irregular a ralentí y tirones durante la aceleración. La causa más habitual es una fuga en el circuito de baja presión, entre el depósito y la bomba de alta presión. Para diagnosticarlo, se puede colocar una manguera transparente en el retorno de la bomba y observar si aparecen burbujas. Cualquier junta, racor o filtro en mal estado puede ser el punto de entrada del aire, y su localización requiere una inspección visual cuidadosa con el motor en marcha.

¿Es posible limpiar los inyectores common rail?

Sí, es posible y en muchos casos resulta una solución eficaz antes de optar por la sustitución. La limpieza puede realizarse de dos formas principales: mediante aditivos de limpieza que se añaden al depósito de combustible y actúan durante el funcionamiento normal del motor, o mediante limpieza por ultrasonidos en un banco de pruebas especializado, que resulta mucho más completa y precisa. Esta segunda opción permite además comprobar el caudal de apertura y el retorno interno del inyector, verificando si el resultado de la limpieza es suficiente o si el inyector necesita ser reemplazado definitivamente.

¿Qué diferencia hay entre common rail e inyector bomba?

En el sistema de inyector bomba (UIS, Unit Injector System), cada cilindro tiene su propia bomba integrada dentro del inyector, accionada mecánicamente por el árbol de levas. Esto significa que la presión se genera de forma individual para cada inyección, y puede alcanzar valores muy altos, cercanos a los 2.200 bar. Sin embargo, la presión no es constante entre inyecciones y la cantidad de eventos de inyección por ciclo es más limitada. En el common rail, la presión se genera de forma centralizada y está siempre disponible, lo que permite una mayor flexibilidad en las estrategias de inyección, más control electrónico y una integración más sencilla con sistemas de control de emisiones.

¿Cuánto tiempo dura una bomba de alta presión common rail?

En condiciones normales de uso y con un mantenimiento adecuado del filtro de combustible, una bomba de alta presión puede durar entre 200.000 y 300.000 kilómetros sin problemas significativos. Su principal enemigo es el combustible contaminado o de mala calidad, que introduce partículas abrasivas en las superficies internas de alta precisión. El uso de diésel con alto contenido de biodiésel también puede afectar la lubricidad del combustible y acelerar el desgaste. Cambiar el filtro de gasoil en los intervalos indicados por el fabricante es la medida preventiva más efectiva para proteger este componente.

¿Por qué el motor diésel pierde potencia de repente?

Una pérdida de potencia súbita en un motor diésel con inyección common rail puede deberse a varios factores relacionados directamente con el sistema de inyección: presión insuficiente en el riel por fallo de la bomba o la válvula SCV, inyectores con caudal reducido por obstrucción de las toberas o una señal errónea del sensor de presión que hace que la ECU entre en modo de emergencia. También puede influir un filtro de combustible obstruido que impide el flujo correcto hacia la bomba, o incluso una fuga en el circuito de alta presión. El diagnóstico con un escáner OBD es el primer paso para identificar el origen real del problema.

¿Qué aditivos son seguros para usar en motores con common rail?

Los aditivos diseñados específicamente para motores diésel con inyección directa de alta presión son seguros siempre que sean compatibles con las especificaciones del fabricante del vehículo y no contengan solventes agresivos. Los más recomendados son los que mejoran la lubricidad del combustible, los limpiadores de inyectores de acción suave y los antihielo para climas fríos. Es importante evitar aditivos genéricos o de origen desconocido, ya que algunos compuestos pueden degradar las juntas de goma del circuito de combustible o dejar residuos que obstruyen los orificios de las toberas, que en sistemas common rail son extremadamente finos.

¿Cómo afecta el biodiésel al sistema de inyección?

El biodiésel tiene propiedades físicas diferentes al diésel fósil: mayor viscosidad a bajas temperaturas, menor poder calorífico y una tendencia mayor a absorber agua del ambiente. En sistemas common rail, el uso de mezclas con alto contenido de biodiésel (superiores al B7 estándar en Europa) puede aumentar el desgaste de la bomba al tener menos lubricidad efectiva a presiones muy altas, y puede provocar la formación de depósitos en las toberas de los inyectores debido a su mayor tendencia a polimerizar bajo calor. La mayoría de los fabricantes de vehículos especifican el porcentaje máximo de biodiésel permitido en sus motores, y superarlo puede anular la garantía y acelerar el deterioro del sistema.

¿A qué se debe el humo blanco en un diésel common rail?

El humo blanco en los gases de escape de un motor diésel con inyección common rail indica que hay combustible sin quemar saliendo del motor, y las causas pueden ser diversas. En arranques en frío, una pequeña cantidad de humo blanco es normal y desaparece al alcanzar la temperatura de operación. Si persiste, puede deberse a inyectores que gotean y vierten diésel al cilindro cuando el inyector debería estar cerrado, a una presión de compresión baja en algún cilindro o a una temperatura de inyección incorrecta por error en el sensor de temperatura del refrigerante. También puede ser agua en el combustible, que produce un vapor blanco característico y puede dañar seriamente el sistema.

¿La bobina de encendido automotriz tiene alguna relación con el common rail?

Los motores diésel con sistema common rail no utilizan bobinas de encendido en su ciclo normal de combustión, ya que el diésel se enciende por la alta temperatura generada por la compresión del aire en el cilindro, sin necesidad de una chispa eléctrica. Sin embargo, los motores diésel sí cuentan con calentadores (bujías de precalentamiento) que calientan el interior del cilindro para facilitar el arranque en frío. La bobina de encendido es un componente exclusivo de los motores de gasolina. Es una confusión bastante común entre quienes se están iniciando en el estudio de la mecánica del motor, y conviene tenerla clara para no confundir ambos sistemas.

Conclusión

El sistema common rail diésel representa uno de los avances más importantes en la historia de los motores de combustión interna. Entender cómo funciona, qué componentes lo integran y por qué trabajan de esa manera te da una visión sólida y fundamentada de la tecnología que mueve a la gran mayoría de los vehículos diésel actuales.

Con lo que has aprendido en este artículo, puedes identificar los síntomas más comunes de fallos, comprender el papel de cada componente dentro del circuito y saber por qué el mantenimiento preventivo, especialmente el del filtro de combustible, es tan determinante para la vida útil del sistema. También puedes distinguir entre las distintas estrategias de inyección y entender por qué los motores modernos son más silenciosos y eficientes que los de hace décadas.

Si quieres seguir profundizando en la mecánica del motor y los sistemas electrónicos que lo rodean, en este sitio web encontrarás más contenidos relacionados con la ingeniería automotriz tratados con el mismo nivel de detalle y claridad, pensados para que entiendas bien cada tema desde sus bases.
