¿Qué es la inyección electrónica y cómo funciona?

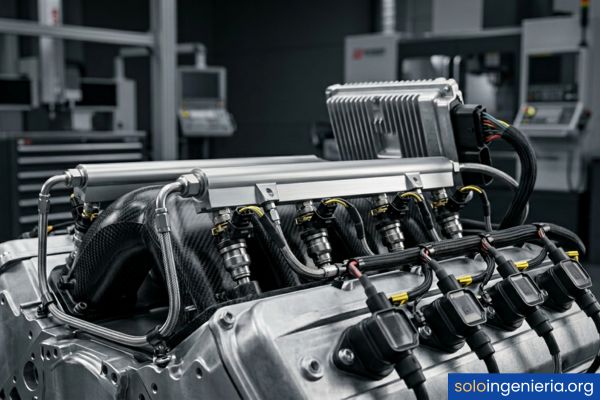

inyección electrónica

La inyección electrónica es el sistema encargado de suministrar combustible al motor de forma precisa y controlada. A través de sensores, una computadora y actuadores, calcula la cantidad exacta de combustible necesaria en cada instante. Este proceso garantiza un mejor rendimiento del motor, menor consumo de gasolina y una reducción significativa de los gases contaminantes.

inyección electrónica

Evolución y concepto de la inyección electrónica

Durante décadas, los motores de combustión interna dependieron de sistemas mecánicos para mezclar aire y combustible. El carburador fue el protagonista durante casi un siglo, pero sus limitaciones en precisión y eficiencia abrieron paso a una tecnología completamente diferente.

La transición no fue inmediata. Ocurrió de forma gradual desde los años sesenta, cuando la industria aeronáutica ya experimentaba con inyección de combustible. La inyección electrónica llegó al automóvil de forma masiva en la década de 1980, impulsada por regulaciones ambientales cada vez más estrictas.

Hoy, este sistema es el estándar en todos los vehículos modernos. Su capacidad para adaptar la mezcla aire-combustible en tiempo real lo convierte en una tecnología insuperable en términos de eficiencia, rendimiento y control de emisiones.

Carburador

Mezcla mecánica. Sin retroalimentación. Alta variabilidad en la proporción aire-combustible.

Inyección mecánica

Mayor precisión que el carburador. Sin control electrónico, pero con mejor atomización del combustible.

Inyección electrónica

Control digital en tiempo real. Sensores, ECU e inyectores coordinados para máxima eficiencia.

Evolución tecnológica del suministro de combustible en motores de combustión interna

Del carburador a la gestión electrónica de combustible

El carburador funcionaba con un principio puramente físico: el efecto Venturi aspiraba combustible hacia el flujo de aire. Era simple, pero no podía adaptarse a cambios de temperatura, altitud o carga del motor sin intervención manual.

Los primeros sistemas de inyección electrónica llegaron en los años setenta. Bosch presentó el sistema Jetronic D en 1967, que medía la presión del colector de admisión para calcular la cantidad de combustible a inyectar.

Con el paso del tiempo, los microprocesadores se volvieron más potentes y económicos. Eso permitió que la ECU pudiera procesar señales de múltiples sensores simultáneamente y ajustar la inyección en milisegundos.

Carburador 1900 – 1970 Mezcla mecánica Inyección mecánica 1967 – 1980 Bosch Jetronic Inyección electrónica 1980 – 2000 ECU + sensores GDI / Actual 2000 – hoy Inyec. directa Del carburador a la gestión electrónica de combustible Línea evolutiva del suministro de combustible en motores de combustión interna

La llegada de los sistemas de inyección directa de gasolina (GDI) fue otro salto tecnológico. El combustible se inyecta directamente en la cámara de combustión a presiones de hasta 200 bar, lo que mejora notablemente la eficiencia térmica del motor.

Este proceso evolutivo también tiene un impacto importante en la ingeniería automotriz moderna, que hoy integra electrónica, mecánica y software en cada sistema del vehículo.

Definición técnica y objetivos del sistema en ingeniería

Desde un punto de vista técnico, la inyección electrónica es un sistema de control de lazo cerrado que gestiona la entrega precisa de combustible según las condiciones operativas del motor en cada instante. A continuación, sus principales objetivos:

  • Optimización de la mezcla aire-combustible: El sistema busca mantener la proporción estequiométrica de 14,7:1 en gasolina, ajustándola según la carga, temperatura y régimen del motor para maximizar la eficiencia de la combustión.
  • Reducción de emisiones contaminantes: Al controlar con precisión la riqueza de la mezcla, se minimizan los gases nocivos como CO, HC y NOx, permitiendo cumplir con normativas ambientales internacionales como Euro 6.
  • Mejora del rendimiento energético: La inyección precisa evita el desperdicio de combustible. Cada milisegundo de apertura del inyector está calculado para entregar exactamente lo que el motor necesita.
  • Adaptabilidad a condiciones cambiantes: El sistema se ajusta automáticamente ante cambios de altitud, temperatura ambiente, calidad del combustible o estado de desgaste del motor.
  • Diagnóstico integrado en tiempo real: La ECU monitorea continuamente el funcionamiento de cada sensor y actuador, generando códigos de falla cuando detecta anomalías en el sistema.
  • Protección del motor: En situaciones de sobretemperatura, detonación o falta de aceite, el sistema puede modificar la inyección o incluso cortar el suministro para evitar daños graves en el motor.

Componentes principales del sistema de inyección

Un sistema de inyección electrónica no está compuesto por un solo componente: es una red coordinada de sensores, procesadores y actuadores. Cada pieza cumple un rol específico e indispensable. A continuación, los elementos esenciales:

  • Bomba de combustible: Extrae el combustible del depósito y lo envía al riel de inyectores con una presión constante, normalmente entre 3 y 6 bar en sistemas de inyección multipunto.
  • Regulador de presión: Mantiene la presión en el riel de combustible dentro del rango establecido, devolviendo el excedente al depósito. Es fundamental para que los inyectores trabajen con precisión.
  • Riel de combustible (fuel rail): Es el conducto que distribuye el combustible a presión constante hacia cada uno de los inyectores del motor. Actúa como reservorio de presión para garantizar respuesta inmediata.
  • Inyectores electromagnéticos: Son válvulas de apertura muy rápida controladas por la ECU. Al recibir una señal eléctrica, abren y pulverizan combustible en forma de fina niebla hacia el puerto de admisión o la cámara de combustión.
  • Sensores de entrada: Capturan variables del motor como flujo de aire, temperatura, presión y posición del cigüeñal. Son los ojos y oídos del sistema de inyección.
  • Unidad de Control Electrónico (ECU): Es la computadora central que recibe las señales de los sensores, las procesa mediante mapas de calibración y ordena a los inyectores cuándo y cuánto combustible entregar.
  • Sensor de oxígeno (sonda lambda): Mide el contenido de oxígeno en los gases de escape y le informa a la ECU si la mezcla fue rica o pobre, permitiendo correcciones constantes en tiempo real.
  • Filtro de combustible: Retiene partículas e impurezas antes de que lleguen a los inyectores. Un filtro obstruido puede reducir el caudal y afectar directamente el rendimiento del sistema.

Sensores y captura de datos en tiempo real

Los sensores son la base de cualquier decisión que tome la ECU. Sin datos precisos, el sistema de inyección electrónica no podría funcionar correctamente. La calidad y velocidad de la señal de cada sensor determinan directamente la exactitud de la inyección.

Cada sensor mide una variable física y la convierte en una señal eléctrica que la ECU puede interpretar. El conjunto de estas señales forma el «estado actual» del motor, sobre el cual se toman todas las decisiones de control.

Sensor de flujo de aire (MAF) y presión de admisión (MAP)

El sensor MAF (Mass Air Flow) mide directamente la masa de aire que entra al motor por unidad de tiempo. Esta información es fundamental porque la cantidad de combustible a inyectar depende directamente de la masa de aire disponible para la combustión.

El sensor MAP (Manifold Absolute Pressure), en cambio, mide la presión absoluta dentro del colector de admisión. A partir de esa presión, la ECU calcula la densidad del aire y estima cuánto entra al motor en cada ciclo.

Algunos sistemas usan MAF, otros usan MAP, y algunos motores modernos combinan ambos para obtener mayor precisión en condiciones extremas de funcionamiento.

Sensor MAF Flujo de aire en masa Mide: masa de aire (g/s) Ubicación: ducto de admisión Señal: analógica o frecuencia Usa hilo caliente o placa de medición para calcular el caudal de aire real. Sensor MAP Presión absoluta de admisión Mide: presión en kPa Ubicación: colector admisión Señal: 0 – 5 V analógica Estima densidad del aire para calcular la carga del motor por ciclo. VS Sensores MAF y MAP: medición del aire en la inyección Comparación funcional de los principales sensores de carga de aire en sistemas de inyección electrónica

Sensores de posición de mariposa (TPS) y temperatura (ECT)

El sensor TPS (Throttle Position Sensor) mide el ángulo de apertura de la mariposa de aceleración. Este dato le indica a la ECU si el conductor está acelerando, desacelerando o manteniendo una velocidad constante.

Con esa información, la ECU puede anticipar el enriquecimiento de la mezcla durante aceleraciones bruscas o reducir la inyección durante la deceleración para ahorrar combustible.

El sensor ECT (Engine Coolant Temperature) mide la temperatura del refrigerante del motor. Un motor frío necesita una mezcla más rica para funcionar correctamente; uno caliente trabaja con la mezcla estequiométrica estándar.

Sensores TPS y ECT en el sistema de inyección Sensor TPS Posición de mariposa Mide: ángulo 0° – 90° Señal: 0,5 – 4,5 V Informa a la ECU sobre la intención del conductor: acelerar, frenar o mantener. Ajusta enriquecimiento y corte de combustible. Sensor ECT Temperatura del refrigerante Mide: -40 °C a 130 °C Señal: resistencia NTC Motor frío: mezcla rica para facilitar el arranque y la estabilidad inicial. Temperatura normal: mezcla Ambos sensores trabajan en conjunto para optimizar la inyección según el estado real del motor

Unidad de Control Electrónico (ECU): el cerebro del motor

La ECU es un microcontrolador especializado que recibe, procesa y responde a las señales de todos los sensores del motor. Puede ejecutar millones de operaciones por segundo para tomar decisiones en tiempo real sobre la inyección y el encendido.

En su memoria interna almacena mapas tridimensionales de calibración, también llamados tablas de lookup. Estos mapas relacionan variables como el régimen del motor y la carga para determinar el tiempo de inyección exacto en cada condición.

Cuando un sensor entrega un valor fuera del rango esperado, la ECU activa un código de diagnóstico (DTC) y puede sustituir ese valor por uno de referencia para mantener el motor en funcionamiento.

La ECU: centro de control del motor ECU Unidad de Control Electrónico Procesa • Decide • Actúa MAF / MAP TPS / ECT Sonda Lambda CKP / CMP ENTRADAS Sensores Inyectores Bobinas encendido Válv. mariposa Bomba combustible SALIDAS Actuadores La ECU recibe señales de los sensores, las procesa y controla cada actuador del motor

Actuadores y el funcionamiento de los inyectores

Los actuadores son los componentes que ejecutan las órdenes de la ECU. El más importante es el inyector de combustible, que funciona como una electroválvula de alta velocidad.

Cada inyector abre y cierra en milisegundos mediante un solenoide electromagnético. La ECU controla cuánto tiempo permanece abierto (tiempo de inyección o «pulso»), lo que determina la cantidad exacta de combustible entregada.

Además de los inyectores, otros actuadores importantes incluyen la válvula de mariposa electrónica (drive-by-wire), las bobinas de encendido, la bomba de combustible y la válvula de recirculación de gases (EGR).

Funcionamiento de un inyector electromagnético Solenoide Señal ECU (pulso eléctrico) Combustible a presión (riel) 1. Reposo Válvula cerrada 2. Apertura Pulveriza combustible Tiempo de inyección = Cantidad de combustible entregada El inyector es controlado por la ECU mediante pulsos eléctricos de duración precisa

Clasificación y tipos de sistemas de inyección

Existen distintas variantes del sistema de inyección electrónica, clasificadas según el punto donde se entrega el combustible, la sincronización de los inyectores y el tipo de combustible utilizado. Conocer estas diferencias es útil para comprender cómo funciona cada motor moderno.

Criterio de clasificaciónTipo de sistemaDescripción breveAplicación típica
Lugar de inyecciónMonopunto (TBI)Un solo inyector en la entrada del colector de admisiónVehículos económicos de los años 80-90
Lugar de inyecciónMultipunto (MPI)Un inyector por cilindro en el puerto de admisiónVehículos de pasajeros hasta años 2010
Lugar de inyecciónDirecta (GDI/FSI)Inyección directa en la cámara de combustiónMotores modernos de alta eficiencia
SincronizaciónSimultáneaTodos los inyectores abren al mismo tiempoSistemas básicos y de bajo costo
SincronizaciónSecuencial (SFI)Cada inyector actúa en el momento exacto de admisión del cilindroMotores modernos de alto rendimiento
SincronizaciónSemisecuencialLos inyectores abren en grupos de dos o tresConfiguración intermedia de transición
CombustibleInyección de gas (GNC/GLP)Sistema adaptado para combustibles gaseososVehículos bifuel y de transporte público
CombustibleInyección diésel (Common Rail)Alta presión, inyección directa con riel comúnMotores diésel modernos, hasta 2.500 bar

Clasificación según el lugar de la inyección

El punto donde el combustible ingresa al sistema de admisión define de manera significativa la eficiencia y el comportamiento del motor. A continuación, los tres grandes grupos de esta clasificación:

Inyección monopunto (TBI)

Un único inyector ubicado antes del colector de admisión. El combustible se mezcla con el aire antes de distribuirse a todos los cilindros. Es sencillo y económico, pero menos preciso que otros sistemas.

Inyección multipunto (MPI)

Cada cilindro tiene su propio inyector ubicado en el puerto de admisión. Esto permite una distribución más uniforme y una mejor atomización del combustible, mejorando el rendimiento general del motor.

Inyección directa (GDI / FSI)

El combustible se inyecta directamente en la cámara de combustión a muy alta presión. Este sistema mejora la eficiencia térmica, reduce el consumo y permite mayor potencia, pero exige mayor precisión y mantenimiento.

Inyección monopunto frente a multipunto

Estos dos sistemas representan distintas generaciones tecnológicas con diferencias claras en rendimiento y complejidad. A continuación se muestra una comparación entre ambos:

Monopunto (TBI)
Multipunto (MPI)
1 inyector para todos los cilindros
1 inyector por cada cilindro
Presión de trabajo: 1 – 2 bar
Presión de trabajo: 3 – 6 bar
Menor costo y mantenimiento
Mayor eficiencia y precisión
Distribución desigual entre cilindros
Distribución uniforme por cilindro
Uso: vehículos 1980 – 1995
Uso: vehículos 1990 – actualidad

Diferencias entre inyección directa e indirecta

La inyección indirecta introduce el combustible antes de la cámara de combustión (en el colector o el puerto de admisión), mientras que la inyección directa lo hace dentro de la cámara misma. Esta diferencia tiene consecuencias técnicas importantes.

Inyección indirecta

• El combustible se mezcla con el aire antes de entrar a la cámara.

• Menor presión de trabajo (3 – 10 bar).

• Sistema más sencillo y tolerante al mantenimiento.

• Menor eficiencia térmica que la inyección directa.

Inyección directa (GDI)

• El combustible se inyecta dentro de la cámara de combustión.

• Alta presión: entre 100 y 350 bar.

• Mejor eficiencia térmica y reducción de consumo.

• Mayor tendencia a la acumulación de depósitos en válvulas.

Clasificación según el número de inyecciones por ciclo

Además de dónde se inyecta el combustible, también importa cuándo y con qué frecuencia lo hacen los inyectores durante cada ciclo del motor. Esta característica afecta directamente la calidad de la combustión.

Inyección simultánea

Todos los inyectores se activan al mismo tiempo, sin importar el ciclo de cada cilindro. Es el método más simple, aunque menos preciso en la dosificación.

Inyección semisecuencial

Los inyectores trabajan en grupos sincronizados. Es una solución intermedia que mejora la precisión sin necesitar el hardware completo de un sistema secuencial.

Inyección secuencial (SFI)

Cada inyector actúa exactamente en la fase de admisión de su cilindro. Es el sistema más preciso y eficiente, ya que sincroniza la entrega del combustible con el ciclo exacto de cada cilindro.

Inyección múltiple (piloto + principal)

Usada principalmente en motores diésel modernos con sistema Common Rail. El inyector realiza varias pulsaciones por ciclo: una inyección piloto previa y una principal, reduciendo ruido y emisiones.

Ciclo de funcionamiento y gestión de la mezcla

Entender cómo la ECU gestiona la mezcla en cada momento del ciclo de trabajo del motor es clave para comprender por qué la inyección electrónica es tan superior a cualquier sistema mecánico. Todo se basa en un ciclo continuo de medición, cálculo y corrección.

El sistema recibe datos de los sensores, calcula la cantidad óptima de combustible, abre los inyectores el tiempo necesario y luego verifica el resultado a través de la sonda lambda para corregir el siguiente pulso. Este proceso ocurre decenas de veces por segundo.

Cálculo de la mezcla estequiométrica aire-combustible

La mezcla estequiométrica es aquella en la que todo el combustible se quema completamente utilizando todo el oxígeno disponible. Para la gasolina, esa proporción ideal es 14,7 partes de aire por 1 parte de combustible en masa, denominada lambda (λ) = 1.

Cuando la mezcla tiene más combustible del necesario (λ menor a 1), se denomina mezcla rica. Cuando hay exceso de aire (λ mayor a 1), se habla de mezcla pobre. Ambas condiciones, según el momento, pueden ser intencionales o indicar un problema.

Mezcla rica

λ < 1

Más combustible que aire. Usada en arranque en frío y máxima potencia. Genera mayor consumo y emisiones de HC y CO.

Mezcla estequiométrica

λ = 1 (14,7:1)

Proporción ideal para combustión completa. El catalizador trabaja con máxima eficiencia en este punto.

Mezcla pobre

λ > 1

Más aire que combustible. Menor consumo pero puede causar detonación, pérdida de potencia y daño en válvulas.

En condiciones de crucero estable, la ECU mantiene λ = 1 constantemente. Sin embargo, durante aceleraciones bruscas o al arrancar el motor frío, ajusta la mezcla hacia valores más ricos para garantizar la respuesta y estabilidad del motor.

Control de bucle cerrado y el papel de la sonda lambda

El control de bucle cerrado (closed-loop) es el modo de operación en el que la ECU utiliza la retroalimentación de la sonda lambda para corregir continuamente la mezcla. Sin este bucle de retroalimentación, el sistema no podría adaptarse a cambios en el combustible, la altitud o el desgaste de los componentes.

La sonda lambda (sensor de oxígeno) mide la concentración de oxígeno en los gases de escape. Si detecta exceso de oxígeno, indica que la mezcla fue pobre; si detecta poco oxígeno, fue rica. La ECU recibe esa señal y corrige el pulso de inyección en el siguiente ciclo.

Fases del control de bucle cerrado:

1. Medición

Sensores capturan el estado actual del motor y los gases de escape.

2. Procesamiento

La ECU compara los datos con los mapas de calibración almacenados.

3. Corrección

Ajusta el tiempo de apertura del inyector para acercarse a λ = 1.

4. Verificación

La sonda lambda confirma si la corrección fue suficiente. El ciclo se repite.

Los motores modernos utilizan dos sondas lambda: una antes del catalizador y otra después. La primera controla la mezcla en tiempo real; la segunda verifica la eficiencia del catalizador. Si ambas señales son similares, indica que el catalizador ha perdido capacidad de conversión.

Diagnóstico y mantenimiento preventivo del sistema

Un sistema de inyección electrónica bien mantenido puede durar toda la vida útil del vehículo sin problemas mayores. Sin embargo, ciertos componentes se desgastan o ensucian con el tiempo, afectando el rendimiento del motor. El diagnóstico automotriz temprano es la mejor herramienta para evitar daños costosos.

Identificación de fallas comunes en la inyección

Las fallas en el sistema de inyección electrónica raramente son silenciosas. Casi siempre provocan síntomas perceptibles en el comportamiento del motor que pueden orientar el diagnóstico. Reconocer estos síntomas a tiempo puede evitar daños más costosos.

Ralentí inestable o apagado

Puede indicar inyectores obstruidos, sensor TPS defectuoso o vacío en el colector de admisión. El motor tiembla o se apaga al detener el vehículo.

Aumento anormal del consumo

Generalmente causado por inyectores que gotean en reposo, sensor de temperatura ECT defectuoso o sonda lambda con lectura errónea que mantiene mezcla rica.

Pérdida de potencia y tirones

Puede deberse a un sensor MAF sucio o dañado, lo que provoca una lectura incorrecta del flujo de aire y una entrega inadecuada de combustible en aceleración.

Dificultad en el arranque

Si el motor tarda en arrancar o requiere varios intentos, puede haber baja presión de combustible por la bomba, filtro obstruido o válvula de retención defectuosa en el riel.

Luz de falla encendida (MIL)

El testigo del motor indica que la ECU ha detectado un valor fuera de rango en algún sensor o actuador. El código almacenado guía el diagnóstico preciso con escáner OBD-II.

Olores a combustible sin quemar

Un inyector que no cierra correctamente permite que el combustible gotee hacia el colector de admisión o la cámara de combustión, diluye el aceite y genera emisiones de HC elevadas.

Interpretación de códigos de falla mediante escáner OBD-II

El estándar OBD-II (On-Board Diagnostics II) es obligatorio en todos los vehículos fabricados desde 1996 en Estados Unidos y desde 2001 en Europa. Permite acceder a los códigos de diagnóstico (DTC) almacenados en la ECU a través de un conector normalizado de 16 pines ubicado en el habitáculo.

Los códigos de falla relacionados con la inyección electrónica siguen una estructura definida. La letra inicial indica el sistema (P = powertrain, motor y transmisión), seguida de cuatro dígitos que identifican el fallo específico.

Código DTC
Descripción
Causa frecuente
P0100
Circuito del sensor MAF defectuoso
Sensor sucio o conector dañado
P0171
Mezcla demasiado pobre (banco 1)
Vacío, inyector obstruido o MAF
P0172
Mezcla demasiado rica (banco 1)
Inyector que gotea o ECT erróneo
P0201
Circuito del inyector cilindro 1 abierto
Inyector o cableado defectuoso
P0300
Fallo de encendido aleatorio
Bujías, bobinas o inyectores
P0420
Eficiencia del catalizador baja
Sonda lambda trasera o catalizador

Un escáner OBD-II básico lee y borra los códigos almacenados. Sin embargo, las herramientas de diagnóstico profesional también permiten ver datos en tiempo real (live data), lo que es esencial para detectar fallas intermitentes que no siempre generan un código fijo.

Procedimientos técnicos para la limpieza de inyectores

Los inyectores acumulan depósitos de carbono y barniz con el uso prolongado, especialmente en motores GDI donde el combustible no limpia el puerto de admisión. Un inyector con depósitos puede reducir su caudal hasta un 20 % respecto al valor nominal.

Existen dos métodos principales de limpieza, cada uno adecuado para un nivel de suciedad diferente:

Limpieza sin desmontaje (on-car)

Se conecta un equipo de limpieza directamente al riel de combustible. El solvente circula a través de los inyectores disolviendo los depósitos suaves sin necesidad de desmontar ninguna pieza.

Recomendada: Mantenimiento preventivo cada 40.000 – 60.000 km.

Limpieza por ultrasonido (off-car)

Los inyectores se desmontan y se sumergen en un baño de solvente con vibración ultrasónica. Este proceso elimina incluso los depósitos más endurecidos y permite verificar el patrón de pulverización.

Recomendada: Cuando hay fallas confirmadas por escáner o medición de caudal.

Consejo técnico: Siempre verifica la presión del riel de combustible y el caudal de los inyectores antes y después de la limpieza para confirmar que la operación fue efectiva.

Ventajas de la inyección electrónica en la ingeniería

La adopción masiva de la inyección electrónica no fue casualidad. Sus ventajas técnicas son tan evidentes que incluso los fabricantes de motocicletas, maquinaria agrícola y generadores han migrado a este sistema. A continuación, los beneficios más relevantes:

  • Mayor eficiencia en el consumo de combustible: Al entregar exactamente la cantidad de combustible necesaria en cada ciclo, se eliminan los desperdicios característicos del carburador. En motores modernos, esto representa un ahorro de entre el 15 % y el 25 % respecto a sistemas carburados equivalentes.
  • Reducción significativa de emisiones contaminantes: El control preciso de la mezcla, combinado con el catalizador de tres vías, permite reducir las emisiones de CO, HC y NOx hasta niveles que cumplen con las normativas ambientales más exigentes del mundo.
  • Mejor respuesta y rendimiento del motor: La inyección electrónica adapta la mezcla en milisegundos ante cambios de carga, temperatura o altitud. Esto se traduce en una respuesta más ágil al acelerar y una mayor potencia disponible cuando se necesita.
  • Arranque fiable en cualquier condición: El sistema ajusta automáticamente el enriquecimiento de la mezcla según la temperatura del motor y del ambiente. Incluso a -20 °C, el motor arranca sin necesidad de intervención manual.
  • Diagnóstico integrado y gestión de fallos: La ECU almacena códigos de error que facilitan el diagnóstico. Además, en caso de fallo de un sensor, puede operar en modo de emergencia utilizando valores de sustitución para no dejar al conductor varado.
  • Compatibilidad con tecnologías avanzadas: La inyección electrónica es la base sobre la que se construyen tecnologías como el arranque y parada automático (start-stop), la desactivación de cilindros y los sistemas híbridos que combinan un motor eléctrico en un vehículo con un bloque de combustión convencional.
  • Adaptación automática al combustible disponible: Los sistemas modernos con sensores de composición del combustible pueden ajustar los mapas de inyección para trabajar eficientemente con gasolina de distintos índices de octanaje o mezclas con etanol (E10, E85).

Preguntas frecuentes

¿Qué es mejor: carburador o inyección electrónica?

En términos de rendimiento, eficiencia y emisiones, la inyección electrónica supera ampliamente al carburador en cualquier condición de uso. El carburador solo tiene ventaja en contextos de extrema simplicidad, como motores de competición donde la ecuación costo-mantenimiento es prioritaria. Para el uso cotidiano, la inyección electrónica ofrece arranque inmediato, menor consumo, mejor potencia y cumplimiento de normativas ambientales que el carburador no puede alcanzar por diseño.

¿Cómo saber si los inyectores de mi vehículo están fallando?

Los síntomas más habituales de inyectores con problemas incluyen ralentí inestable, tirones durante la aceleración, aumento del consumo de combustible, olor a gasolina dentro del habitáculo y dificultad para arrancar el motor en frío. En algunos casos, el testigo de falla del motor se enciende acompañado de códigos relacionados con la mezcla o con el circuito eléctrico de algún inyector específico. La confirmación definitiva requiere medir el caudal de cada inyector con un equipo de diagnóstico especializado.

¿Qué funciones cumple la computadora (ECU) en el sistema?

La ECU no solo controla la inyección de combustible, también gestiona el avance del encendido, el ralentí, la posición de la mariposa electrónica, el sistema de recirculación de gases y el funcionamiento del catalizador, entre otros subsistemas. Además, almacena los valores de adaptación del motor a lo largo del tiempo, lo que le permite compensar el desgaste gradual de los componentes para mantener el rendimiento lo más cercano posible a los valores de fábrica.

¿Es necesario sincronizar los sistemas de inyección electrónica?

Los sistemas de inyección electrónica no requieren sincronización mecánica como los carburadores, pero sí necesitan una calibración correcta de sus parámetros base. Después de reemplazar la ECU, un sensor de posición del cigüeñal o el acelerador electrónico, puede ser necesario realizar un proceso de inicialización o aprendizaje con un escáner de diagnóstico. Esto asegura que la ECU reconozca correctamente los valores de referencia y opere con los datos más precisos para ese motor en particular.

¿Qué relación tiene la presión del combustible con el funcionamiento del sistema?

La presión del combustible en el riel es un parámetro crítico porque determina la cantidad de combustible que pasa por el inyector en cada pulso. Si la presión es inferior a la especificada, el motor recibe menos combustible del calculado y la mezcla resulta pobre. Si es excesiva, la mezcla se enriquece. Por eso, la bomba de combustible, el regulador de presión y el filtro deben estar en perfectas condiciones para garantizar una lectura consistente en los mapas de la ECU.

¿Por qué los motores diésel modernos también usan inyección electrónica?

El motor diésel moderno utiliza un sistema denominado Common Rail, que almacena el combustible a altísima presión en un riel común y lo inyecta mediante inyectores piezoeléctricos controlados electrónicamente. Este sistema permite realizar hasta cinco inyecciones por ciclo, lo que mejora la eficiencia de la combustión, reduce el ruido característico del diésel y disminuye las emisiones de partículas y óxidos de nitrógeno de forma notable.

¿Qué pasa si se desconecta la batería y cómo afecta al sistema de inyección?

Al desconectar la batería, la ECU pierde los valores de adaptación que ha aprendido con el tiempo, como las correcciones de mezcla a largo plazo y la posición base de la mariposa. Después de reconectar la batería, el motor puede funcionar de forma irregular durante los primeros kilómetros mientras la ECU recalibra sus parámetros adaptativos. En algunos vehículos, este proceso se realiza de forma automática durante la conducción; en otros más complejos puede requerir un procedimiento específico con escáner.

¿Cuánto tiempo dura un inyector antes de necesitar reemplazo?

Un inyector de buena calidad puede funcionar correctamente durante más de 150.000 km si el combustible es de buena calidad y el mantenimiento del filtro es regular. Sin embargo, el uso de combustibles con alto contenido de azufre, el almacenamiento prolongado del vehículo o la presencia de agua en el depósito pueden acortar significativamente la vida útil del inyector. La limpieza periódica es la mejor estrategia para extender su funcionamiento sin llegar al reemplazo.

¿De qué manera influye la altitud en el funcionamiento del sistema?

A mayor altitud, la densidad del aire disminuye, lo que significa que hay menos oxígeno disponible para la combustión. Un sistema de inyección electrónica detecta este cambio a través del sensor MAP o MAF y reduce automáticamente la cantidad de combustible inyectado para mantener la mezcla estequiométrica. Los motores con carburador, en cambio, no pueden hacer este ajuste y tienden a funcionar con mezcla rica en altitud, aumentando el consumo y las emisiones.

¿Qué tan relacionada está la suspensión del vehículo con el sistema de inyección?

Aunque parecen sistemas completamente independientes, en los vehículos modernos la suspensión automotriz electrónica y el sistema de inyección comparten la red de comunicación CAN (Controller Area Network) del vehículo. Esto permite que la ECU del motor ajuste el torque entregado según las condiciones de tracción reportadas por los sensores de la suspensión y el sistema de estabilidad, coordinando la entrega de potencia con el estado dinámico del vehículo en cada momento.

inyección electrónica

Conclusión

La inyección electrónica es hoy uno de los sistemas más relevantes de toda la ingeniería del motor. Comprender cómo funciona, qué componentes la integran y cómo se gestiona la mezcla aire-combustible te da una visión completa de por qué este sistema transformó por completo la industria automotriz desde finales del siglo XX.

A lo largo de este artículo has visto desde la evolución histórica hasta los procedimientos de mantenimiento, pasando por la clasificación de los tipos de inyección, el papel de la ECU y la interpretación de códigos OBD-II. Toda esa información te sirve para entender mejor tu vehículo, tomar decisiones informadas en el taller y desarrollar un pensamiento técnico más sólido si estudias carreras relacionadas con la mecánica o la electrónica automotriz.

Las tendencias en tecnología automotriz para el futuro apuntan a sistemas de inyección cada vez más integrados con la electrónica de propulsión eléctrica e híbrida, por lo que el conocimiento de este sistema sigue siendo completamente vigente. En este sitio web encontrarás más contenidos relacionados con la mecánica, la electrónica y los sistemas de los vehículos modernos para que puedas seguir profundizando a tu propio ritmo.

Sigue aprendiendo:

ingeniero jhonatan chambi

Jhonatan Chambi

Soy ingeniero con amplia experiencia en el desarrollo de proyectos y la divulgación de temas de ingeniería.

A lo largo de mi carrera he aprendido que compartir el conocimiento es fundamental para el crecimiento profesional y personal. Por eso, me esfuerzo en crear contenido útil y accesible para quienes desean adentrarse en el mundo de la ingeniería.

¡Haz clic para puntuar esta entrada!
(Votos: 1 Promedio: 5)
