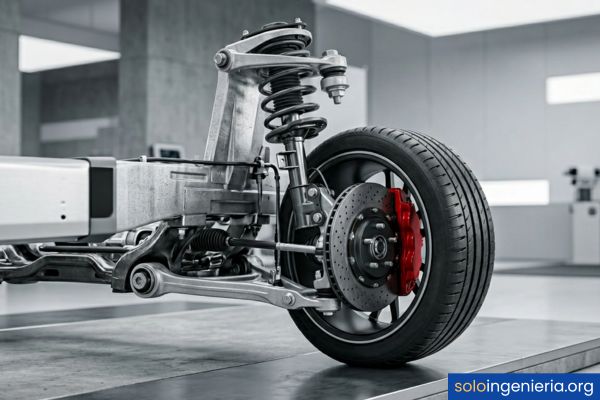

Funcionamiento de la suspensión McPherson

¿Qué es la suspensión McPherson?

La suspensión McPherson es un sistema de suspensión independiente que utiliza el amortiguador como elemento estructural del conjunto. A diferencia de otros diseños, el propio tubo del amortiguador soporta cargas laterales y longitudinales.

Este sistema combina un amortiguador telescópico, un muelle helicoidal y un brazo inferior en una sola unidad compacta. Gracias a esa integración, ocupa menos espacio que una suspensión de doble horquilla tradicional.

Su principal característica es que el amortiguador conecta directamente la mangueta de la rueda con la carrocería del vehículo. Esa conexión elimina la necesidad de un brazo superior, lo que simplifica enormemente el diseño.

En términos de ingeniería, el strut McPherson actúa como un puntal rígido que define el eje de pivoteo de la rueda. Por eso, cualquier movimiento vertical de la rueda recorre el amortiguador de forma directa.

Este diseño se emplea principalmente en el eje delantero de automóviles compactos, sedanes y SUV ligeros. Sin embargo, también aparece en el eje trasero de algunos modelos con configuraciones específicas.

La popularidad de este sistema radica en el equilibrio entre rendimiento dinámico y costos de producción. Más del 70 % de los automóviles de producción en masa lo emplean en su tren delantero, lo que demuestra su versatilidad.

Dentro del campo de la ingeniería automotriz, la suspensión McPherson representa uno de los desarrollos más influyentes del siglo XX. Su diseño sigue vigente décadas después de su invención.

Origen e invención de Earle S. MacPherson

Earle Steele MacPherson fue un ingeniero estadounidense nacido en 1891. Trabajó en General Motors durante la década de 1940, donde comenzó a desarrollar su concepto de suspensión simplificada.

Su objetivo era reducir la cantidad de piezas necesarias para una suspensión independiente sin sacrificar el rendimiento. En aquella época, los sistemas de doble horquilla dominaban el mercado automotriz.

MacPherson patentó su diseño en 1947 mientras trabajaba en un prototipo ligero para General Motors. Sin embargo, la compañía no adoptó su idea para producción en serie.

Frustrado por esa decisión, MacPherson se trasladó a Ford Motor Company en 1949. Allí encontró el apoyo necesario para llevar su invención a la realidad industrial.

El primer vehículo de producción con suspensión McPherson fue el Ford Vedette francés de 1949. Posteriormente, el Ford Consul británico de 1950 también incorporó este sistema en su eje delantero.

La patente original describía un puntal que combinaba las funciones de amortiguador y brazo superior en una sola pieza. Este enfoque representó una revolución en la forma de entender la suspensión vehicular.

Evolución y adopción en la industria automotriz

Durante la década de 1950, la suspensión McPherson se limitó a modelos europeos de Ford. Los fabricantes japoneses y alemanes la observaban con interés, pero aún preferían sistemas convencionales.

El verdadero punto de inflexión llegó en los años sesenta y setenta. Volkswagen, Toyota y Fiat comenzaron a emplear el sistema McPherson en sus modelos compactos de mayor volumen de ventas.

La crisis del petróleo de 1973 aceleró la tendencia hacia vehículos más ligeros y económicos. La suspensión McPherson encajaba perfectamente en esa filosofía por su menor peso y costo de producción.

En los años ochenta, prácticamente todos los fabricantes de automóviles de consumo masivo ya utilizaban alguna variante McPherson. Su adopción fue tan amplia que transformó los estándares de diseño del chasis.

A partir de los años noventa, los avances en materiales y simulación computacional permitieron optimizar la geometría del sistema. Las versiones modernas incorporan mejoras en rigidez y control de camber que el diseño original no contemplaba.

Hoy en día, incluso vehículos con tecnología avanzada como los niveles de conducción autónoma SAE más recientes continúan empleando esta solución en su tren delantero.

Componentes de la suspensión McPherson

El funcionamiento de la suspensión McPherson depende de la interacción precisa entre sus componentes. Cada pieza cumple un papel específico dentro del conjunto, y el fallo de una sola puede afectar todo el sistema.

A continuación se describen los elementos principales que conforman este mecanismo. Entender cada uno ayuda a comprender por qué este diseño resulta tan eficiente y fácil de mantener.

Amortiguador telescópico

El amortiguador telescópico es la pieza central y estructural de toda la suspensión McPherson. A diferencia de otros sistemas, aquí el amortiguador no solo absorbe vibraciones, sino que también soporta cargas estructurales.

Está formado por un cilindro externo y un pistón interno que se desplaza dentro de un fluido hidráulico. Cuando la rueda sube o baja, el pistón fuerza al aceite a pasar por válvulas calibradas.

Esas válvulas regulan la velocidad del flujo del aceite y, por tanto, la resistencia al movimiento. La tasa de amortiguación varía según la velocidad del desplazamiento del pistón, lo que permite una respuesta progresiva.

En los diseños actuales existen amortiguadores monotubo y bitubo. Los monotubo separan el aceite del gas mediante un pistón flotante, mientras que los bitubo utilizan dos cámaras concéntricas.

El vástago del amortiguador se fija a la carrocería a través del plato superior. La parte inferior se conecta directamente a la mangueta, creando un eje vertical que define la geometría de la suspensión.

Muelle helicoidal

El muelle helicoidal es el elemento elástico que soporta el peso del vehículo y absorbe la energía de los impactos del camino. Se enrolla alrededor del amortiguador telescópico, aunque no siempre de forma concéntrica.

Está fabricado generalmente con acero de alta resistencia, tratado térmicamente para mantener sus propiedades elásticas durante miles de ciclos de trabajo. Su tasa de rigidez se mide en newtons por milímetro (N/mm).

La rigidez del muelle determina cómo responde el vehículo a las cargas. Un muelle más rígido ofrece mayor control en curvas, pero transmite más vibraciones al habitáculo.

Algunos diseños utilizan muelles de tasa variable. Estos muelles tienen espiras con separación no uniforme, lo que proporciona una respuesta suave ante baches pequeños y firme ante impactos fuertes.

El muelle descansa en su parte inferior sobre un asiento soldado al cuerpo del amortiguador. En la parte superior, se apoya contra el plato de montaje que conecta con la carrocería.

Plato superior y cojinete de apoyo

El plato superior es la pieza que fija el extremo del amortiguador a la torre de suspensión de la carrocería. Generalmente, se sujeta con tres o cuatro pernos que atraviesan la chapa del compartimento motor.

Dentro del plato superior se aloja un cojinete de empuje, también llamado cojinete de apoyo o rodamiento axial. Este componente permite que el amortiguador gire junto con la dirección sin generar fricción excesiva.

Sin el cojinete, cada giro del volante provocaría un esfuerzo de torsión sobre el muelle y el amortiguador. El cojinete de apoyo absorbe las cargas axiales y facilita la rotación suave del conjunto.

Los materiales más comunes para este cojinete son el acero con jaula de poliamida y, en versiones más recientes, materiales compuestos de baja fricción. Su durabilidad oscila entre 80.000 y 120.000 kilómetros según el uso.

Cuando el cojinete de apoyo se desgasta, se percibe un crujido o chasquido al girar el volante con el vehículo detenido. Ese síntoma es uno de los indicadores más claros de que necesita reemplazo.

Brazo inferior de control

El brazo inferior de control es el único brazo de la suspensión McPherson y cumple la función de guiar la rueda en el plano horizontal. Conecta la mangueta con el subchasis o la carrocería mediante bujes de goma.

Este brazo tiene forma triangular o de «L» y pivota sobre silentblocks en su punto de anclaje al chasis. Esos bujes de goma permiten un movimiento controlado y filtran las vibraciones que llegan desde la superficie de rodaje.

A diferencia de la suspensión de doble horquilla, la McPherson prescinde del brazo superior. El amortiguador telescópico asume esa función estructural, lo que reduce la complejidad del conjunto.

La rótula esférica ubicada en el extremo exterior del brazo conecta con la mangueta. Esta articulación permite el movimiento vertical de la rueda y la rotación de la dirección de forma simultánea.

Cuando los bujes del brazo inferior se deterioran, aparecen holguras que alteran la geometría de la suspensión. Eso se traduce en ruidos sordos al pasar baches y un desgaste desigual en los neumáticos.

Mangueta y articulación de dirección

La mangueta es la pieza que aloja el buje de la rueda y sirve como punto de unión entre el amortiguador, el brazo inferior y la barra de dirección. Es, en esencia, el nodo central de toda la geometría de la suspensión.

Está fabricada en hierro fundido o aluminio forjado, dependiendo de las exigencias del vehículo. Los modelos deportivos y prémium suelen emplear aluminio para reducir la masa no suspendida.

La articulación de dirección se conecta a la mangueta a través de una bieleta o terminal de dirección. Cuando el conductor gira el volante, la cremallera de dirección empuja o tira de la mangueta, lo que rota todo el conjunto.

Este movimiento rotatorio ocurre alrededor del eje definido por el amortiguador y la rótula del brazo inferior. La inclinación de ese eje determina el ángulo de avance (caster) y la inclinación del pivote (kingpin).

Un aspecto clave es que la mangueta soporta todas las fuerzas de frenado y aceleración que llegan desde la rueda. Por eso, su resistencia mecánica es crítica para la seguridad del vehículo.

Principio de funcionamiento de la suspensión McPherson

El principio de funcionamiento de la suspensión McPherson se fundamenta en la interacción coordinada entre el muelle helicoidal y el amortiguador telescópico dentro de un mismo eje vertical. Ambos elementos trabajan de forma complementaria para controlar el movimiento de la rueda.

Cuando el neumático pasa sobre un bache o una irregularidad, la fuerza del impacto empuja la rueda hacia arriba. Ese movimiento ascendente comprime el muelle helicoidal, que almacena la energía cinética del golpe.

Simultáneamente, el amortiguador frena la velocidad de compresión del muelle. Sin el amortiguador, el muelle rebotaría sin control y el vehículo oscilaría de forma continua tras cada impacto.

La energía almacenada en el muelle se libera gradualmente durante la fase de extensión. El amortiguador convierte esa energía cinética en calor mediante la fricción del aceite hidráulico contra las válvulas internas.

Todo este proceso ocurre en milisegundos y se repite miles de veces durante un recorrido normal. La eficiencia del sistema depende del calibrado preciso entre la rigidez del muelle y el coeficiente de amortiguación.

Otra característica esencial del funcionamiento de la suspensión McPherson es que el amortiguador define el eje de pivoteo alrededor del cual gira la rueda cuando el conductor acciona la dirección. Esto vincula directamente el comportamiento dinámico con la geometría estructural del conjunto.

Esta relación entre la capacidad de absorción y la respuesta direccional distingue al sistema McPherson de otros diseños como la suspensión de eje rígido. Entender bien el par motor y la potencia de un vehículo resulta igual de relevante para comprender cómo se comporta un automóvil en su conjunto.

Comportamiento ante compresión y extensión

Durante la fase de compresión, la rueda sube respecto a la carrocería. El pistón del amortiguador se desplaza dentro del cilindro y fuerza al aceite hidráulico a atravesar orificios calibrados de menor diámetro.

La resistencia que oponen esas válvulas al paso del aceite genera la fuerza de amortiguación en compresión. Esa fuerza se opone al movimiento ascendente de la rueda y evita que la carrocería golpee los topes mecánicos.

En la extensión, el muelle empuja la rueda hacia abajo para recuperar su longitud original. El pistón se mueve en dirección opuesta y el aceite fluye por un conjunto diferente de válvulas.

Las válvulas de extensión suelen ofrecer mayor resistencia que las de compresión. Esto se debe a que el control del rebote es más crítico para la estabilidad y para mantener el neumático en contacto con el pavimento.

Si la amortiguación en extensión fuera demasiado baja, la rueda perdería contacto con el suelo momentáneamente. Eso reduciría la capacidad de frenado y dirección justo en los instantes posteriores a un impacto.

Geometría de la suspensión y eje de pivoteo

La geometría de la suspensión McPherson queda determinada por la posición del plato superior en la carrocería y la rótula del brazo inferior. La línea imaginaria que une ambos puntos forma el eje de pivoteo alrededor del cual gira la rueda al direccionar.

Este eje no es perfectamente vertical. Tiene una inclinación lateral denominada ángulo de kingpin (SAI) y una inclinación longitudinal llamada ángulo de avance o caster.

El ángulo de kingpin influye directamente en el par de autoalineación del volante. Un valor típico en sistemas McPherson oscila entre 10° y 15°, dependiendo del diseño del fabricante.

El caster, por su parte, proporciona estabilidad en línea recta y favorece el retorno del volante a la posición central después de una curva. Valores habituales se sitúan entre 2° y 7° positivos.

Uno de los compromisos inherentes al diseño McPherson es la variación del ángulo de camber durante el recorrido de la suspensión. A medida que la rueda comprime, el camber tiende a volverse más negativo de lo ideal.

Esa variación se debe a que el eje de pivoteo está fijo en el plato superior. En la suspensión de doble horquilla, los dos brazos permiten controlar esa variación de forma independiente, algo que el McPherson no puede replicar con la misma precisión.

Interacción con el sistema de dirección

En la suspensión McPherson, el sistema de dirección se integra directamente con la mangueta. La cremallera de dirección envía movimiento a través de barras de acoplamiento que empujan o tiran del extremo inferior de la mangueta.

Ese movimiento obliga a todo el conjunto (amortiguador, muelle y mangueta) a rotar alrededor del eje de pivoteo. Es una rotación limpia que no requiere articulaciones adicionales complejas.

La posición vertical de la cremallera respecto al brazo inferior influye en un efecto llamado bump steer. Si la cremallera no está alineada con el arco de movimiento del brazo, la rueda gira ligeramente al pasar por un bache.

Los ingenieros calibran la altura de la cremallera para minimizar ese fenómeno. Una cremallera demasiado alta o baja genera inestabilidad direccional que el conductor percibe como imprecisión en el volante.

En vehículos equipados con dirección asistida eléctrica, el motor de asistencia se monta sobre la propia columna o sobre la cremallera. Esto no altera el principio mecánico de interacción con la McPherson.

Tipos y variantes de la suspensión McPherson

Aunque el concepto base es el mismo, la industria ha desarrollado varias configuraciones del sistema McPherson para adaptarlo a diferentes necesidades. Cada variante modifica algún aspecto del diseño original sin perder su esencia de puntal único.

Variante	Característica principal	Aplicación habitual
McPherson convencional	Muelle concéntrico al amortiguador	Sedanes, compactos, utilitarios
McPherson modificada o invertida	Amortiguador montado al revés o desplazado	Deportivos y berlinas premium
Con barra estabilizadora integrada	Barra antirrolido conectada al brazo inferior o al strut	SUV, crossovers, vehículos familiares

McPherson convencional

La configuración convencional es la más extendida en la industria. El muelle helicoidal se monta de forma concéntrica alrededor del cuerpo del amortiguador, y ambos comparten el mismo eje longitudinal.

El extremo superior del vástago se fija al plato de montaje en la torre de suspensión. El extremo inferior del amortiguador se atornilla directamente a la mangueta, sin intermediarios.

El brazo inferior suele ser de tipo triangular con dos puntos de anclaje al subchasis. Esta disposición ofrece un buen equilibrio entre control lateral y simplicidad de fabricación.

Su mayor ventaja radica en que ocupa muy poco espacio transversal, dejando más volumen disponible para el motor y la transmisión. Por eso es la opción preferida en vehículos con tracción delantera.

McPherson modificada o invertida

En la versión modificada, el muelle helicoidal no se monta concéntrico al amortiguador, sino que se desplaza lateralmente. Esto permite reducir las cargas de flexión sobre el vástago del amortiguador.

Al separar el eje del muelle del eje del amortiguador, se disminuye la fricción interna del pistón. El resultado es una respuesta más suave y un menor desgaste de los sellos y retenes.

La variante invertida coloca el cuerpo del amortiguador con la parte más pesada (el cilindro) en la parte superior. Esto baja el centro de gravedad de la masa no suspendida y mejora la respuesta dinámica.

Fabricantes como BMW y Porsche han utilizado McPherson modificadas en sus modelos de altas prestaciones. Esos vehículos también suelen incorporar un turbo de geometría variable para optimizar su rendimiento general.

El compromiso de esta variante es un mayor costo de diseño e ingeniería. Sin embargo, para vehículos de gama media-alta, la mejora en comportamiento justifica esa inversión adicional.

Variantes con barra estabilizadora integrada

Muchos vehículos modernos incorporan una barra estabilizadora (también llamada barra antirrolido) conectada directamente al conjunto McPherson. Esta barra reduce la inclinación lateral de la carrocería en curvas al vincular las suspensiones de ambos lados del eje.

La barra estabilizadora funciona como un resorte de torsión. Cuando una rueda comprime más que la otra al tomar una curva, la barra transfiere parte de esa fuerza al lado opuesto.

En algunas configuraciones, la barra se conecta al cuerpo del amortiguador mediante bielas de unión. En otras, se ancla directamente al brazo inferior de control.

El diámetro y la rigidez de la barra determinan el grado de control del balanceo. Barras más gruesas ofrecen mayor rigidez antirrolido, pero pueden comprometer la independencia entre ambos lados de la suspensión.

Los SUV y crossovers emplean frecuentemente esta variante porque su centro de gravedad más alto los hace más propensos al balanceo en curvas. La barra estabilizadora compensa esa tendencia sin añadir complejidad excesiva.

Ventajas y desventajas frente a otros sistemas

Como todo diseño de ingeniería, la suspensión McPherson presenta fortalezas y limitaciones. La elección de este sistema frente a alternativas como la doble horquilla o la multibrazo depende del tipo de vehículo y sus prioridades de rendimiento.

Ventajas	Desventajas
Diseño compacto que libera espacio en el vano motor	Variación de camber desfavorable durante la compresión
Menor número de piezas y articulaciones	El amortiguador soporta cargas laterales, lo que acelera su desgaste
Costo de fabricación y ensamblaje reducido	Menor control geométrico comparado con doble horquilla
Peso total inferior al de sistemas multibrazo	La torre de suspensión necesita refuerzo estructural en la carrocería
Mantenimiento sencillo y piezas de repuesto accesibles	Mayor transmisión de ruido y vibraciones al habitáculo
Compatible con tracción delantera y motores transversales	Limitaciones en vehículos de alto rendimiento o carreras

A pesar de sus limitaciones geométricas, la suspensión McPherson sigue siendo la solución más racional para la mayoría de los automóviles de producción. Su relación entre prestaciones y costos es difícil de superar para segmentos compactos y de gama media.

Suspensión McPherson vs. suspensión de doble horquilla

La comparación entre la suspensión McPherson y la de doble horquilla (también llamada doble brazo oscilante o double wishbone) es una de las más frecuentes en el ámbito de la ingeniería de chasis. Ambos son sistemas independientes, pero difieren radicalmente en su filosofía de diseño.

La doble horquilla utiliza dos brazos en forma de triángulo (uno superior y otro inferior) que controlan el movimiento de la rueda en todos los planos. Esto permite un control geométrico mucho más preciso del camber, el caster y el toe durante todo el recorrido de la suspensión.

Por su parte, la McPherson sacrifica parte de ese control geométrico a cambio de simplicidad, menor peso y un empaquetamiento más eficiente. Es un compromiso consciente que funciona perfectamente para la mayoría de las aplicaciones de calle.

Diferencias en cinemática y comportamiento

La diferencia cinemática más significativa radica en el control del ángulo de camber. La doble horquilla puede mantener el camber casi constante durante todo el recorrido de la suspensión, lo que optimiza la huella de contacto del neumático.

En la McPherson, al comprimirse la suspensión, el camber se vuelve progresivamente más negativo. Eso significa que, en curvas con mucha transferencia de peso, la rueda exterior pierde parte de su capacidad de agarre.

La rigidez lateral también difiere. El amortiguador de la McPherson absorbe cargas laterales para las que no fue originalmente diseñado. En la doble horquilla, los dos brazos se encargan de esas cargas y el amortiguador solo trabaja en compresión y extensión.

Otro aspecto es la ganancia de camber en rebote. La doble horquilla permite diseñar una curva de camber progresiva que favorezca el agarre en diferentes condiciones de carga, algo valioso en competición.

En la conducción cotidiana, estas diferencias resultan imperceptibles para la mayoría de los conductores. Solo en situaciones de manejo al límite, como frenadas fuertes o curvas a alta velocidad, el sistema de doble horquilla muestra su superioridad.

Aplicaciones típicas de cada sistema

La McPherson domina el eje delantero de vehículos compactos, subcompactos, sedanes de gama media y la mayoría de SUV ligeros. Modelos como el Volkswagen Golf, el Toyota Corolla y el Ford Focus son ejemplos representativos.

La doble horquilla se reserva habitualmente para vehículos deportivos, sedanes de lujo y automóviles de carreras. Marcas como Honda, Alfa Romeo y casi todos los monoplazas de competición emplean este diseño.

Algunos fabricantes optan por una solución mixta: McPherson en el eje delantero y multibrazo en el trasero. Esa combinación ofrece las ventajas de empaquetamiento de la McPherson sin renunciar al control del eje posterior.

También existen vehículos como el Porsche 911, que inicialmente utilizó McPherson delante y lo fue refinando a lo largo de sus generaciones. La evolución de ese modelo demuestra que el sistema McPherson puede alcanzar rendimientos muy altos con la ingeniería adecuada.

En vehículos con las características del motor bóxer, como los Subaru, la McPherson se combina con la tracción integral para lograr una distribución de peso equilibrada y un centro de gravedad bajo.

Vehículos que utilizan suspensión McPherson

El sistema McPherson es, con diferencia, el más utilizado en la industria automotriz mundial. Se encuentra tanto en utilitarios de bajo costo como en vehículos de gama media-alta que buscan un equilibrio entre confort y agilidad.

Prácticamente todos los vehículos de tracción delantera con motor transversal emplean este sistema en su eje delantero. La razón es simple: ningún otro diseño ofrece tanta eficiencia de empaquetamiento en ese tipo de plataforma.

¿Por qué los fabricantes eligen este sistema?

La decisión de emplear la suspensión McPherson responde principalmente a una ecuación de costo-beneficio. Fabricar y ensamblar un McPherson cuesta significativamente menos que cualquier sistema de doble brazo oscilante o multibrazo.

El menor número de piezas reduce el tiempo de montaje en la línea de producción. Menos componentes también implican menos puntos de desgaste, lo que simplifica el mantenimiento para el propietario del vehículo.

Desde el punto de vista del diseño de plataformas, la McPherson permite crear vanos de motor más amplios. Eso facilita la instalación de motores transversales con cajas de cambios automáticas o sistemas de transmisión como el convertidor de par automotriz.

El peso reducido del sistema contribuye a mejorar la eficiencia energética del vehículo. Cada kilogramo eliminado de la masa no suspendida mejora la capacidad de respuesta de la suspensión ante irregularidades.

Además, la disponibilidad global de piezas de repuesto McPherson reduce los costos del servicio posventa. Los talleres de cualquier parte del mundo están familiarizados con este sistema, lo que facilita las reparaciones.

Problemas frecuentes y diagnóstico

Como cualquier sistema mecánico, la suspensión McPherson experimenta desgaste con el paso del tiempo y los kilómetros recorridos. Identificar los problemas a tiempo evita daños mayores y gastos innecesarios. A continuación se describen las fallas más comunes.

• Fuga de aceite en el amortiguador: Se manifiesta como manchas húmedas en el cuerpo del amortiguador. Indica que los retenes internos han perdido estanqueidad, lo que reduce la capacidad de amortiguación de forma progresiva.
• Ruido tipo crujido al girar el volante: Suele originarse en el cojinete de apoyo del plato superior. Cuando se desgasta, la rotación del conjunto genera fricción metal contra metal que produce ese sonido característico.
• Golpes secos al pasar baches: Si los topes de compresión (bumpers) están deteriorados o el amortiguador ha perdido su capacidad, la suspensión llega al final de su recorrido produciendo un golpe fuerte y seco.
• Desgaste irregular de los neumáticos: Un desgaste excesivo en el borde interior o exterior del neumático indica que la geometría de la suspensión está desalineada, posiblemente por bujes deteriorados o una deformación del brazo inferior.
• Vibración en el volante a velocidades específicas: Puede deberse a holguras en la rótula del brazo inferior o en los terminales de dirección. Esas holguras generan movimientos parásitos que se transmiten al volante.
• Balanceo excesivo en curvas: Si la carrocería se inclina más de lo habitual, es posible que los amortiguadores hayan perdido eficacia o que las bielas de la barra estabilizadora estén rotas.
• Ruido metálico constante en pavimento irregular: Los bujes del brazo inferior, cuando pierden su elasticidad, permiten movimientos que generan contacto entre partes metálicas. Ese ruido se intensifica en caminos en mal estado.

Para diagnosticar correctamente estos problemas, se recomienda una inspección visual del amortiguador y sus componentes. También es útil realizar la prueba de rebote: presionar firmemente una esquina del vehículo y observar si la carrocería vuelve a su posición en un solo movimiento controlado.

Mantenimiento y recomendaciones prácticas

El mantenimiento de la suspensión McPherson es relativamente sencillo comparado con otros sistemas más complejos. Sin embargo, descuidarlo puede acelerar el desgaste y comprometer la seguridad. A continuación se presentan las recomendaciones clave.

• Revisar los amortiguadores cada 20.000 kilómetros: Una inspección visual permite detectar fugas de aceite y daños en el cuerpo del amortiguador antes de que afecten el rendimiento general del vehículo.
• Reemplazar los amortiguadores entre 60.000 y 80.000 kilómetros: Aunque no muestren fugas visibles, la capacidad de amortiguación se degrada con el uso. Un amortiguador gastado aumenta la distancia de frenado hasta un 20 %.
• Cambiar el cojinete de apoyo junto con el amortiguador: Al desmontar el conjunto para sustituir el amortiguador, es recomendable reemplazar también el cojinete y los topes de compresión para evitar un segundo desmontaje prematuro.
• Inspeccionar los bujes del brazo inferior anualmente: Las grietas y deformaciones en la goma son signos claros de desgaste. Unos bujes en mal estado alteran la geometría y aceleran el desgaste de los neumáticos.
• Realizar la alineación de la dirección tras cada intervención: Cualquier trabajo que implique desmontar componentes de la suspensión puede alterar los ángulos de camber, caster y convergencia. Una alineación posterior asegura que todo quede en sus valores correctos.
• Verificar el estado de la barra estabilizadora y sus bielas: Las bielas de unión son piezas de desgaste habitual. Revisarlas evita ruidos molestos y garantiza que la barra cumpla su función antirrolido correctamente.
• Evitar circular con carga excesiva de forma prolongada: Sobrecargar el vehículo somete al muelle y al amortiguador a esfuerzos para los que no fueron diseñados. Eso acorta su vida útil de forma significativa.

Seguir estas pautas de mantenimiento no solo prolonga la vida del sistema, sino que también mejora la seguridad y el confort de conducción. Un McPherson bien cuidado ofrece un rendimiento consistente durante toda la vida útil del vehículo.

Preguntas frecuentes

¿Cómo saber si la suspensión McPherson está en mal estado?

Existen varios indicadores que permiten detectar un deterioro en este sistema. Los más evidentes son los ruidos anormales al pasar por baches, el balanceo excesivo de la carrocería en curvas y un desgaste desigual en los neumáticos. También se puede realizar la prueba de rebote presionando firmemente una esquina del vehículo: si la carrocería rebota más de una vez antes de estabilizarse, es probable que el amortiguador haya perdido su capacidad de trabajo. Las manchas de aceite en el cuerpo del amortiguador confirman una fuga de fluido hidráulico que requiere sustitución inmediata del componente.

¿Qué autos llevan suspensión McPherson?

La lista de vehículos que utilizan este sistema es enormemente extensa e incluye modelos de prácticamente todos los fabricantes del mundo. Entre los más conocidos se encuentran el Toyota Corolla, el Volkswagen Golf, el Honda Civic, el Ford Focus, el Hyundai Elantra, el Mazda3 y el Kia Ceed. También lo emplean SUV populares como el Toyota RAV4, el Honda CR-V y el Nissan Qashqai. Incluso algunos deportivos como el Ford Mustang de última generación y el Porsche 911 recurren a variantes refinadas de este diseño en su eje delantero.

¿Cuál es la diferencia entre amortiguador y strut McPherson?

Un amortiguador convencional es un componente que solo se encarga de controlar las oscilaciones del muelle, sin soportar cargas estructurales. El strut McPherson, en cambio, cumple una doble función: amortigua las vibraciones y además actúa como elemento estructural que conecta la mangueta con la carrocería. Por eso, el strut soporta cargas laterales, longitudinales y axiales simultáneamente. Debido a esa función dual, un strut McPherson es una pieza más robusta, más larga y más costosa que un amortiguador convencional. No son intercambiables entre sí.

¿Se puede modificar una McPherson para mejorar el rendimiento?

Sí, existen múltiples opciones de personalización para este sistema. Las modificaciones más habituales incluyen la instalación de amortiguadores regulables en dureza, muelles de menor altura o mayor rigidez y barras estabilizadoras de mayor diámetro. También es posible montar placas de camber ajustables en el plato superior para corregir la geometría de la suspensión. Sin embargo, cada modificación altera el equilibrio original del sistema y puede generar efectos no deseados si no se realiza con criterio técnico. Lo recomendable es acudir a un especialista que analice las necesidades específicas del vehículo y el tipo de uso previsto.

¿Cuánto cuesta reparar una suspensión McPherson?

El costo de reparación varía según el componente afectado, la marca del vehículo y la región geográfica. Reemplazar un par de amortiguadores completos (incluyendo muelles, cojinetes y topes) suele situarse entre 300 y 800 dólares por eje en vehículos de gama media, contemplando piezas y mano de obra. Si solo es necesario cambiar los bujes del brazo inferior o las bielas de la barra estabilizadora, el costo es considerablemente menor. Las piezas originales del fabricante son más caras que las alternativas del mercado de repuestos, aunque ofrecen especificaciones garantizadas de fábrica.

¿Es la McPherson adecuada para vehículos pesados o todoterreno?

El diseño McPherson fue concebido para automóviles de peso ligero a moderado, por lo que no es la opción más adecuada para vehículos pesados como camionetas de carga o todoterrenos extremos. El motivo principal es que el amortiguador soporta cargas laterales directas, y en vehículos de mayor masa esas cargas pueden superar los límites de diseño del componente. Los todoterrenos dedicados suelen emplear suspensiones de eje rígido o sistemas multibrazo con mayor recorrido y resistencia. No obstante, muchos crossovers y SUV urbanos utilizan McPherson en su eje delantero sin problema alguno, ya que su peso se mantiene dentro de los parámetros aceptables.

¿Cada cuánto se debe alinear la dirección en un vehículo con McPherson?

La alineación de la dirección debe revisarse al menos una vez al año o cada 15.000 a 20.000 kilómetros, lo que ocurra primero. También es obligatorio realizarla después de cualquier intervención que implique desmontar componentes de la suspensión, como el reemplazo de amortiguadores, brazos de control o rótulas. Circular con los ángulos de alineación fuera de especificación genera un desgaste acelerado y desigual de los neumáticos, además de afectar la estabilidad direccional y el consumo de combustible. Una alineación correcta asegura que la geometría del sistema trabaje según los parámetros establecidos por el fabricante.

¿Por qué a veces se escucha un ruido al arrancar el vehículo por la mañana?

Ese ruido matutino, generalmente un chasquido o crujido al iniciar la marcha, suele estar relacionado con los componentes de goma de la suspensión. Durante la noche, los bujes y soportes de goma pueden adherirse ligeramente a las superficies metálicas debido a la humedad y la contracción térmica. Al arrancar y realizar el primer giro o pasar el primer bache, esa adherencia se rompe y genera un sonido breve. Si el ruido persiste durante el recorrido, podría indicar un desgaste real del cojinete de apoyo o de los bujes del brazo inferior, lo cual requeriría una inspección profesional.

¿Influye el tipo de neumático en el comportamiento de la suspensión McPherson?

El neumático tiene una influencia directa en cómo se percibe el funcionamiento de la suspensión, ya que actúa como el primer filtro entre el pavimento y el sistema mecánico. Un neumático con perfil alto (mayor distancia entre la llanta y la banda de rodadura) absorbe más impactos antes de que lleguen al amortiguador, lo que mejora el confort. Un neumático de perfil bajo transmite más vibraciones al sistema, haciendo que la suspensión trabaje con mayor intensidad. La presión de inflado también afecta: una presión inadecuada altera la huella de contacto y puede generar comportamientos imprevisibles en la dinámica del vehículo.

¿Se puede instalar una suspensión McPherson en un vehículo que no la traía de fábrica?

Técnicamente es posible, pero no es una modificación sencilla ni recomendable en la mayoría de los casos. La suspensión McPherson requiere torres de montaje específicas en la carrocería del vehículo, un subchasis compatible y una geometría de dirección adaptada al eje de pivoteo del strut. Cambiar el tipo de suspensión implica modificaciones estructurales profundas que afectan la homologación del vehículo y pueden comprometer su seguridad si no se realizan con la ingeniería adecuada. En el ámbito de la competición, existen kits de conversión para modelos específicos, pero siempre son desarrollados por ingenieros especializados con cálculos estructurales respaldados.

Conclusión

A lo largo de este artículo has podido conocer en profundidad el funcionamiento de la suspensión McPherson, desde su origen hasta los detalles de cada componente. Este sistema, creado hace más de siete décadas, sigue siendo la solución más utilizada en la industria automotriz por razones que van mucho más allá de la simplicidad.

Has visto cómo interactúan el amortiguador, el muelle, el plato superior y el brazo inferior para mantener la estabilidad y el confort del vehículo. También has comprendido sus diferencias frente a la doble horquilla, sus variantes y las claves para mantener el sistema en óptimas condiciones. Toda esa información te permite tomar decisiones más informadas sobre el cuidado de tu automóvil y entender mejor su comportamiento dinámico.

La suspensión McPherson es un ejemplo brillante de cómo un diseño bien pensado puede mantenerse vigente durante generaciones. Si te interesa seguir profundizando en temas de mecánica y dinámica vehicular, en este sitio web encontrarás más contenidos relacionados que complementan lo que has aprendido hoy.

Sigue aprendiendo:
